Как разобрать электропилу бригадир

Выбор очевиден — цепная электропила

В случае с электропилами этот вопрос особенно актуален, так как эти устройства обладают большим набором технических характеристик, соответственно, существует четкое разграничение пил под конкретные задачи.

Если рассматривать именно садовые работы, то в одинаковой степени может подойти как бензопила, так и электропила. Второй вариант в последние годы все активнее приобретается, так как неоспоримых преимуществ перед бензопилой у этого устройства сразу несколько:

  • Отсутствие необходимости время от времени приобретать топливо, кроме того, вследствие отсутствия жидкого топлива в процессе работы не выделяется выхлоп.
  • Уровень шума, выделяемый устройством в процессе эксплуатации, минимален.
  • При необходимости, допускается вариант, при котором работать с ней можно будет и в закрытом помещении.

Если у вас есть дача или же загородный дом, то электропила по дереву обязательно рано или поздно пригодиться. Её габариты позволяют использовать пилу для самых разных целей, никаких сложностей в работе нет. Самое главное – думать о том, где бы раздобыть и подготовить топливо — не придется.

В любом техническом приспособлении можно найти и слабое место. В случае с электропилой, этим слабым местом является зависимость от источника питания. Хотя вряд ли это можно считать существенной проблемой, так как почти все дачи являются электрифицированными, за редким исключением.

Почему электропила не включается

Что делать, если устройство вообще не придает признаков жизни? Если пила не включается, возможно: – низкое напряжение в сети. Измерьте вольтметром. Если ниже 180, подключите технику через стабилизатор напряжения. Иногда при посаженных сетях рекомендуют купить хороший генератор с AVR, и все электроинструменты питать от него. – поврежден кабель питания. Нужно проверить шнур и все соединения. Заменить или спаять разрыв и заизолировать. – не работает кнопка пуска. Разобрать. Починить или заменить. Иногда при неисправной кнопке задействуют питание напрямую, но для электропилы такой вариант не подходит – критически понижается безопасность. сработал цепной тормоз. Проверьте его. Он включается при определенном положении щита тормозного элемента. Щит следует немного отодвинуть. – сработало реле тепловой защиты. Возможно, если включаете перегретый прибор. Надобно, чтобы он остыл, а возможно само реле нуждается в ремонте. – износились угольные щетки. Частая неисправность. Случается даже в почти новом инструменте. Как правило, сначала наблюдается потеря мощности.Замените графитовые контакты новыми. – повреждение обмоток двигателя. Обмотки от перегрева разрушаются. Нужно перемотать. Это довольно сложный процесс. Нужно разобрать мотор, удалить сгоревшую обмотку и почистить пазы от изоляции. А затем все изготовить самому в обратном порядке. А чтобы намотать катушку, используют намоточный станок. В общем, если вы мастер по электрике, то дерзайте. Если нет – несите в сервис.

Как заточить цепь самостоятельно

Работа правильно заточенным инструментом дает возможность значительно продлить его ресурс. Вне зависимости от типа цепи заточка является основной операцией, позволяющей поддерживать цепь в исправном состоянии.

Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.

Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:

  • Под углом 90 градусов к шине в горизонтальной плоскости устанавливается кондуктор с напильником в вырез режущего зуба.
  • После этого делается наклон в вертикальной плоскости так, чтобы напильник повторял направление предыдущей заточки.
  • 2-3 движениями с усилием делается снятие металла.
  • Кондуктор снимается и переставляется на следующий зуб с этой стороны заточки.
  • Закончив наводку кромки с одной стороны, напильник и кондуктор переставляется на другую сторону, и процесс повторяется.

Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.

Схема устройства дисковой пилы

Схема циркулярной пилы.

  • Верхняя защита. Крышка верхней части лезвия; может быть заземлена на нижний кожух. Обычно содержит коробку передач.
  • Шнур питания. Заземленная 3-контактная вилка; инструмент с двойной изоляцией имеет 2-контактную вилку.
  • Разгрузка от натяжения. Защищает шнур питания при соединении с корпусом.
  • Подшипник двигателя. Расположен на каждом конце вала двигателя для уменьшения трения при вращении якоря. Может быть запечатан и не требует смазки.
  • Триггерный переключатель. Нажатие для запуска двигателя; после отпускания двигатель немедленно останавливается, но лезвие продолжает вращаться в течение нескольких секунд.
  • Вентилятор двигателя. Охлаждает двигатель и выпускает опилки через выпускной желоб.
  • Крышка щетки. Обеспечивает внешний доступ к узлу щетки.
  • Узел щетки. Подпружиненный стержень из углерода, проводит электрический ток от узла катушки возбуждения к коммутатору.
  • Опорная плита поддерживает вес пилы; можно отрегулировать, чтобы установить глубину резания и угол лезвия.
  • Вал двигателя. Винтовая червячная передача на валу двигателя вращает ведущую шестерню.
  • Передняя защита. Крышки передней части лезвия; доступно не на всех моделях.
  • Шпиндель. Вращает лезвие; механически прижимается к приводной передаче, которая приводится в действие с помощью червячной передачи.
  • Стопорное кольцо. Закрепляет нижний кожух на шпинделе.
  • Скользящие кольца шпинделя. Подушечное лезвие; вместе действуют как фрикционная муфта, позволяющая вращать вал двигателя в случае застревания лезвия.
  • Лезвие взаимозаменяемое. Должно подходить для вырезаемого материала.
  • Болт лезвия. Держит лезвие на шпинделе.
  • Нижний защитный кожух. Нижний кожух закрывает дно от лезвия; втягивается по мере продвижения лезвия в разрез.
  • Нижняя пружина защиты. Вытягивает нижнюю защитную пружину за лезвие в конце резки.

Обслуживание диска циркулярной пилы

Шаг 1. Снятие и установка ножа.

Шаг 1. Снятие и установка диска

Повернитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответствующее типу режущего материала. Чтобы снять полотно, втяните нижний защитный кожух настолько, чтобы вдавить зубья в кусок фанеры. Удерживая пилу, извлеките болт диска с помощью гаечного ключа, входящего в комплект поставки пилы . Наденьте рабочие перчатки, снимите шайбу, полностью втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтобы установить диск, сначала вставьте внутреннюю шайбу обратно на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть направлены против часовой стрелки. Затем вставьте другую шайбу обратно на шпиндель и снова установите болт диска. Поверните его рукой до упора, затем затяните на пол-оборота при помощи ключа из комплекта поставки циркулярки.

Шаг 2. Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия чистой тканью: используйте небольшую кисть для очистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное или поврежденные зубы, замените его (шаг 1).

Шаг 2. Очистка и проверка лезвия.

Шаг 3. Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его между зажимом 2 на 4 и небольшим деревянным блоком. Введите гвоздь через деревянный блок и отверстие в центре диска в 2 на 4 (см. вставку). Затем закрепите детали 2 на 4 на краю стола или верстака. Встаньте лицом к диску и при помощи фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Шаг 3. Заточка лезвия циркулярной пилы.

Положите гладкий треугольный напильник на передний край контрольного зуба, положив его ровно к исходной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте напильник вперед по зубу 3-4 раза, затем при обратном ходе выталкивайте его из зуба. Повторите процедуру на каждом изогнутом от вас зубе, поворачивая диск по мере необходимости до тех пор, пока вы не вернетесь к исходному зубу. Затем так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтобы завершить работу, снимите зажим 2 на 4, вытащите гвоздь и переверните полотно. Протащите гвоздь через деревянный блок и отверстие в центре лезвия в 2 на 4, затем снова закрепите лезвие 2 на 4. Аналогичным образом запилите передний край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножа протрите его чистой тканью и установите на место (шаг 1).

Ремонт нижней защиты циркулярной пилы

В качестве проверки безопасности перед каждым использованием пилы проверяйте нижний щиток и его защитный затвор на наличие повреждений.

Проверка нижнего защитного кожуха циркулярной пилы.

Для проверки действия нижнего защитного барьера потяните рычаг вперед (вверх) и отпустите его. Нижний барьер должен втянуться, затем откинуться назад и закрыть диск. Если нижний барьер трёт верхний, потерял пружинное действие или иным образом поврежден, снимите нож и произведите ремонт нижнему барьеру. Если поврежден резиновый амортизатор, замените его на точный дубликат.

Снятие нижней защиты

Для дальнейшего ремонта необходимо надеть защитные очки, снять стопорное кольцо со шпинделя с помощью плоскогубцев для внешних стопорных колец. Для удобства доступа сначала установите циркулярку на минимальную глубину резания. Крепко возьмитесь за нижнею защиту и снимите его с вала.

Снятие нижней защиты.

Осторожно отсоедините пружину от нижнего и верхнего ограждений. В некоторых моделях пружина имеет плоскую намотку

Проверьте пружину на отсутствие натяжения и осмотрите обод и центральное отверстие (иногда оснащенное регулировочной прокладкой) нижней защиты на предмет зазубрин и трещин. Если какой-либо компонент поврежден, купите точный дубликат и произведите ремонт с заменой.

Установка нижнего защитного кожуха

Если нижний кожух не оснащен плоской пружиной, сначала вставьте пружину обратно в паз в верхнем барьере и нижнем. Если центральное отверстие нижней защиты оснащена регулировочной прокладкой, убедитесь, что прокладка свернута внутрь него.

Затем установите ограждение на ось и сдвиньте его на место под верхним кожухом, не отсоединяя пружину и не сдвигая регулировочную прокладку. Установите стопорное кольцо на место, установите диск и проверьте нижний кожух.

Установка нижнего защитного кожуха.

Нижняя защита оснащена плоской пружиной, сначала зацепите пружину за нижний кожух (см. вставка). Удерживая пружину на месте одной рукой, другой рукой направляйте нижнюю защиту на вал.

Установив нижний кожух, нажмите на него и поверните против часовой стрелки в верхний кожух, пока крючок пружины не защелкнется в пазу верхней защиты. Затем установите стопорное кольцо на место, проверьте нижний кожух.

Как менять шестерню электропилы?

https://youtube.com/watch?v=1r-yDdJgJ_U

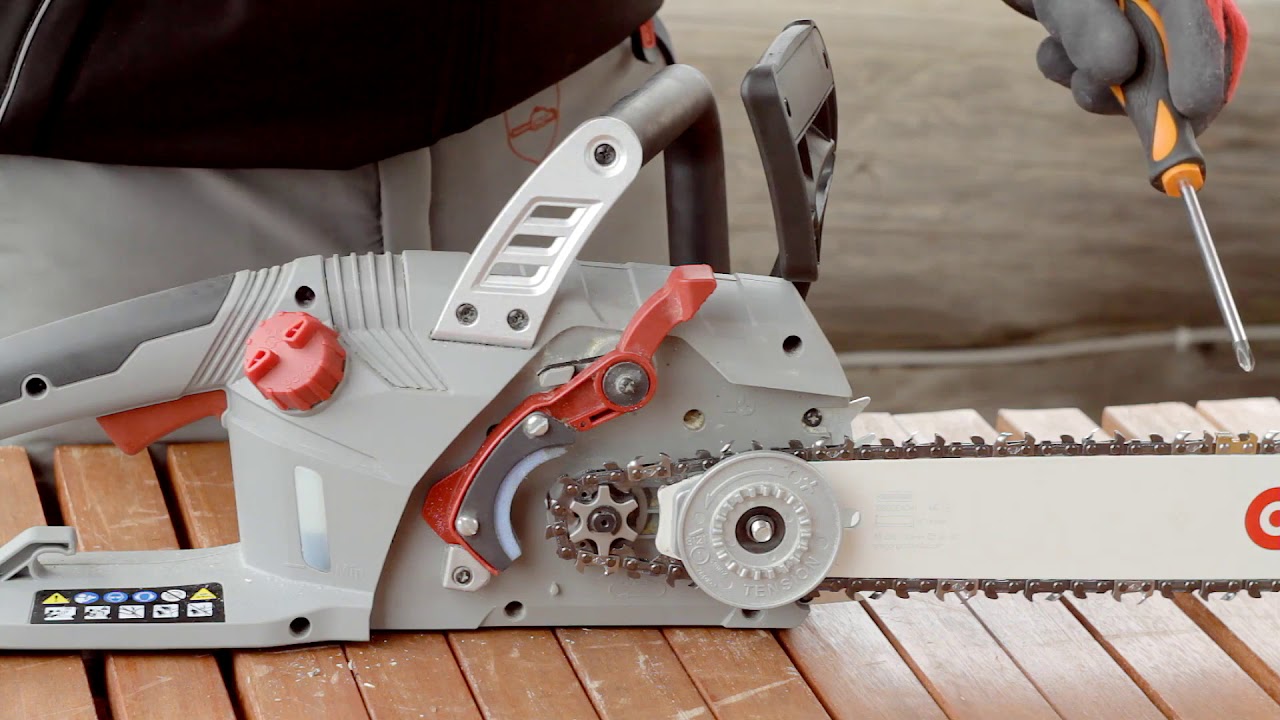

Если вы решили самостоятельно выполнить замену шестеренки пластиковой для электропилы, ознакомьтесь с представленной ниже видеозаписью. Чтобы снять элемент, потребуется выполнить следующие, несложные, манипуляции:

  • Снимаем штопорное кольцо приводной звездочки, которая приводит цепь в движение. Для этого используем отвертку. Демонтируется звездочка, шайба и пружина.
  • Откручиваем все наружные шурупы, для того чтобы попасть внутрь корпуса.
  • Демонтируется упорная пластина.
  • Снимаем ручку, придерживая при этом кожух.
  • Откручиваем винты, расположенные возле тормозной крышки.
  • Открываем механическую часть корпуса, при этом нам уже видна ведущая шестерня электропилы.
  • После этого откручиваем винты, которые держат тормозной механизм, чтобы снять штифт.
  • Убираем якорь для электропилы и шестеренку, прижатую гайкой.
  • Ведущая шестерня электропилы вынимается достаточно легко, для этого достаточно просто потянуть на себя.

Пластиковая шестерня для электропилы может иметь счесанные зубья, из-за которых и происходят проскакивания механизма. Чтобы снять поврежденный механизм с вала, потребуется использовать ключи соответствующего размера. Снимается подшипник и поврежденная деталь. После этого новая шестерня на электропилу одевается на вал, при помощи вкручивающих движений. Если вам необходим новый якорь к электропиле ручной, пластиковые или металлические шестеренки, при их выборе обязательно учитывайте технические характеристики и особенности оборудования. Не забывайте, что не все шестерни для электропил и прочие составляющие являются универсальными.

Похожие публикации

Преимущества электрического привода

Электрическая пила — это отличный, сравнительно недорогой и довольно производительный инструмент, который с легкостью заменит владельцу обычную ножовку по дереву, лучковую и двуручную пилу. В сравнении с бензиновыми аналогам, электрический привод имеет массу неоспоримых преимуществ:

  • Отсутствие выхлопных газов, что позволяет использовать инструмент даже в закрытых помещениях.
  • Значительно более низкий уровень шума.
  • Меньшая стоимость.
  • Небольшие массогабаритные показатели.
  • Простота в обслуживании и управлении.
  • Высокая ремонтопригодность, обусловленная более простой конструкцией силовой части.

Кроме этого, электрические пилы не требуют затрат на топливо и хорошо работают даже при минусовых температурах.

Профилактика инструмента

Чтобы электролобзик служил как можно дольше, за ним нужно следить и регулярно проводить профилактику

Своевременно смазывать детали конструкции, особое внимание уделять опорному ролику. Он обрабатывается специальной смазкой

Если таковой нет, можно использовать WD-40.

Детали заменять лучше оригинальными. Желательно отказываться от дешевой китайской подделки. Сильно затягивать пильное полотно не стоит. Изношенные пилки следует своевременно менять. Не подвергать электролобзик чрезмерной нагрузке.

Чистить инструмент нужно минимум раз в неделю. Больше всего подвержена засорам вентиляционная решетка, поэтому ее чистка является обязательным условием. Нельзя допускать падения электролобзика. При ударе может прийти в негодность несущий шток. При резке особо прочных материалов нужно применять дополнительные приспособления.

Виды и особенности пильных дисков

Важными характеристиками, которые определяют производительность пильного диска являются:

  1. Число зубьев. Их количество на диске может варьироваться от 10 до 90 шт. Чем больше зубьев на диске, тем ниже скорость обработки изделия, однако срез получается более чистым и аккуратным, не требующим финишной обработки.
  2. Внутренний диаметр диска. Эта величина характеризует диаметр посадки пильного круга на центр оснастки или фиксационный штырь, находящийся на устройстве пилы.
  3. Внешний диаметр. Чем больше диаметр диска, тем глубже пропил, но меньше скорость вращения полотна. Внешний диаметр не должен быть больше, чем размер верхнего защитного кожуха.
  4. Толщина диска. Тонкий пильный круг, толщиной от 3,2 мм. используется для распила мягких пород древесины и тонких материалов. Если толщина диска больше этого значения, то его можно применять с толстым и грубым сырьем. Они более прочные, износостойкие и менее подвержены деформации.
  5. Угол наклона зубьев. Если режущая кромка отклонена в сторону тыльной стороны полотна, то такой угол считается отрицательным. Противоположно ориентированы зубья, имеющие положительный наклон, значения которого могут варьироваться от 5(стандартный) до 20 (агрессивный) градусов. Существует также нулевой угол наклона. Такие диски предназначены для пиления металлических материалов.
  6. Форма зубьев. Вогнутый зубец треугольной формы используется для работы с ламинированной древесиной. Плоские зубья с фаской применяется для строительной древесины и изделий из нее. Плоские зубья, имеющие форму трапеции — распиловки металла.

Популярностью пользуются комбинированные модели, так как ими можно выполнять поперечные и продольные срезы одновременно, без смены диска.

Конструктивные особенности пильного органа пилы напрямую влияют на процесс, конечный результат и качество работы.

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки

Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа

При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами.
Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне

Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам

Как выбрать циркулярную ручную пилу?

При покупке инструмента стоит ориентироваться на ряд определенных параметров:

Мощность двигателя. Чем она выше, тем быстрее и с меньшим усилием можно проводить распил. К тому же на мощные пилы (от 3 кВт) можно устанавливать режущие диски большого диаметра.
Глубина распила. Существует 4 типоразмера, которые нужно подбирать, исходя из своих потребностей.
Ручная циркулярная пила по дереву может иметь регулировку наклона реза.
Стационарная система удаления стружки или возможность подключения пылесоса

Очень удобная опция, позволяющая проводить работу практически без пыли и мусора в мастерской или дома.
Блокировка пуска является важной защитной функцией, которая не позволяет случайно включить инструмент.

Функции циркулярной ручной пилы

Основной «обязанностью» циркулярной пилы является резка большого количества досок, гипсокартона, ламината, пластиковых панелей, мягкого металла и прочего. Она незаменима при строительстве дома или дачи, пригодится и при укладке полов в квартире или обшивке стен декоративными панелями. Для быстроты выполнения работ и удобства применения циркулярная электрическая ручная пила снабжается рядом дополнительных функций:

  1. Погружение в материал. Эта функция очень удобна при работе с большими плитами.
  2. Регулировка скорости вращения режущего диска. Для работы с отличающимися материалами требуется разная скорость вращения для получения ровного среза без заусенец.
  3. Функция плавного пуска необходима для увеличения срока службы режущего диска. Благодаря ей пила плавно набирает обороты после запуска, а не сразу раскручивает вал до максимальных оборотов.
  4. Лазерная указка – это необязательное приспособление для ручной циркулярной пилы. Однако такую указку удобно использовать при проведении быстрых работ.

Диски для циркулярных пил

Важным расходным материалом в инструменте для распила является режущий диск. Каждая модель имеет свои особенности:

  • высоту и количество зубьев;
  • геометрию режущего профиля.

Условно все диски для ручной циркулярной электропилы делятся на:

  1. Расходники для мягких материалов, таких как дерево или пластик. Они имеют положительный угол заточки, количество зубьев около 50-100, что обеспечивает ровный срез.
  2. Диски для твердых материалов выпускают с отрицательным углом заточки и меньшим количеством зубьев. Они способны распиливать более твердые материалы, но края будут более «рваными».

Профилактика инструмента

Систематические профилактические мероприятия способны продлить срок эксплуатации инструмента. Перед тем как приступить к работе нужно выполнить разбор лобзика: окрутить винты, раскрыть корпус. Хлопчатобумажной тряпкой, смоченной в спирту, убрать старую смазку со всех деталей. В инструкции указаны точки нанесения смазки. Данную процедуру следует выполнить именно на этом этапе.

Чтобы электролобзик долго исправно работал, ставить только родные качественные запасные части. Пильные полотна, выработанные на 70%, надо менять. Запрещено очень сильно затягивать пилку. Нельзя, чтобы инструмент испытывал сильные механические нагрузки. Один раз в неделю необходимо проводить чистку от скопившейся в нем стружки и пыли. Надо использовать возможность подключения к лобзику пылесоса или пылесборника. Обрабатывать специальной смазкой основание опорного ролика. Для смазки применяют состав WD-40. В обязательно порядке чистить от механических частиц вентиляционную решетку.

Профилактика является залогом эффективной и безупречной работы электролобзика

К поломке несущего штока приводят удары и падения лобзика. При распиле очень плотных материалов пользоваться специальными приспособлениями.

Для каждого материала есть свой наилучший режим работы:

  • угол наклона;
  • скорость и прочее.

После выполнения работ инструмент обрабатывать техническими кистями.

Причин, по которым электролобзик начинает некорректно работать или вовсе выходит из строя, много. Чтобы исключить большинство из них надо бережно и грамотно его эксплуатировать, заранее узнать с каким видом материалов он работает, какие пильные полотна использовать. Со всем этим можно познакомиться, внимательно изучив инструкцию. Во время работы следить за тем как ведет себя инструмент. В случае появления странных признаков, горелого запаха, вибрации резку следует прекратить, инструмент осмотреть. Своевременно выявленная и устраненная поломка продлит технике жизнь.
