Как работает снегоуборщик на мотоблок

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

• размельчение снега;
• добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема подготовки моделирования:

• Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
• Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
• Понадобиться кровельное железо;
• Пригодится фанера (толщ.10 мм);
• Полудюймовая труба;
• Стальной уголок;
• Труба взять размером ѕ дюйма;
• Стальная пластина должна быть равной 120*270 мм;
• Кондуктор для сверления отверстий;
• Ось задних колёс.
• Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.

Более полная информация на приведенных видео:

Изготовление снегоуборщика – порядок действий

При изготовлении самодельной снегоуборочной машины необходимо строго придерживаться определенного алгоритма действий. Это поможет вам не ошибиться и сделать надежный самодельный агрегат «два в одном». Работа должна выполняться в таком порядке:

• В первую очередь нужно сделать раму машины. Для этого лучше всего сварить между собой металлические уголки. Труба, имеющая диаметр около 2 см, может использоваться в качестве ручки. Из трубы также можно сделать вал шнека. При этом главное, чтобы изделие обладало диаметром не менее 4 см;
• Посередине трубы потребуется сделать сквозной разрез – он будет использоваться для монтажа стальной пластины, имеющей размеры 17×27 см. Эта пластина будет играть роль своеобразной лопатки, которая отбрасывает снежные массы при помощи вращательных действий вала;
• Снег не сразу попадает в место расположения лопатки, так как для этого потребуется двухзаходный шнек. Для его изготовления можно взять боковую часть старой покрышки, или транспортерную ленту, толщиной 1 см. Возьмите не более 50 см ленты и лобзиком вырежьте из нее 4 кольца, диаметром 28 см каждое;
• К несущей части конструкции следует прикрепить платформу для мотора от культиватора. Для этого приварите к трубе 2 уголка и установите конструкцию перпендикулярно к пластине;
• Далее необходимо установить в вал закрытые подшипники. Немного пропилите концы вала и несколько раз постучите их молотком. Если аккуратно выполнить эту процедуру, то диаметр вала станет немного меньше. Вы также должны заранее подготовить свободное место для монтажа шпонки. Для этого нужно проделать паз с одной из сторон вала;
• Чтобы агрегат максимально быстро и плавно передвигался по снегу, его лучше оставить без колес. Вместо них советуем установить лыжи. Их тоже можно сделать самостоятельно, вырезав детали из деревянных брусков;
• К нижней поверхности каждой из лыж нужно прикрепить пластиковую планку. Это прибавит плавности хода. Вы также можете сэкономить, используя вместо планок металлические коробы от электрической проводки;
• Отбрасывание снежных масс осуществляется посредством поворотного желоба. Для его изготовления лучше всего взять канализационную трубу, диаметром от 16 мм и больше;
• Для фиксации поворотного желоба на основании нужно подсоединить трубу небольшого диаметра к шнеку, после чего приварить к конструкции сам желоб;
• К желобу потребуется приварить небольшой кусок канализационной трубы, которая будет служить регулятором направления выброса снежных масс;
• При соединении всех элементов конструкции обязательно проследите, чтобы ширина шнековой лопатки была немного меньше диаметра желоба. Так вам удастся обеспечить быстрый вывод снега без его задержки в рабочем отверстии;
• Для придания агрегату эстетичного внешнего вида, его внешние элементы можно покрасить. Краска также защитить машину от воздействия коррозии.

По окончанию сборки снегоуборщика его потребуется протестировать. Для этого пройдитесь с ним по двору, захватывая, для начала, небольшое количество снега. После этого можно перейти к уборке твердых залежавшихся масс.

При эксплуатации самодельной снегоуборочной машины следует придерживаться ряда важных правил. В первую очередь обязательно позаботьтесь о том, чтобы все подшипники были защищенными от попадания на них снега и влаги.

После каждой эксплуатации основные узлы агрегата нужно проверять на наличие мусора. Все образовавшиеся отверстия следует немедленно заделывать, иначе внутренние детали снегоуборщика окажутся под угрозой

Внимание также требуется уделять лыжам агрегата – следите за тем, чтобы на них не появлялись трещины, которые могут привести к деформациям деталей

Установка и правила эксплуатации

Присоединение снегоуборщика к мотоблоку

Перед тем как установить снегоуборщик на мотоблок необходимо ознакомиться с заводской инструкцией. При эксплуатации выбирайте скорость передвижения, соблюдайте регулировки направляющего козырька, чтобы летящая масса не нанесла вред прохожим и окнам зданий.

Перед уборкой снега навесное оборудование крепится на специальный прицепной узел на раме тягового агрегата. Алгоритм действий:

1. Если прицепной узел выполнен в форме скобы, нужно вынуть штырь, присоединить насадку и вставить его назад. Зафиксировать конструкцию болтами.
2. Снять защиту шкива на ВОМ. Клиновым ремнем соединить шкив ВОМ и шкив на снегоуборочной насадке. Создать необходимое натяжение при помощи регулировочного механизма.
3. Надеть защитный кожух и вручную проверить отсутствие трения, провернув механизм.
4. Можно приступать к работе. Не стоит забывать периодически проверять надежность сцепки, поскольку от этого зависит безопасность самого человека, а также работоспособность агрегата.

Как установить?

Метод монтирования снегоуборочной насадки «Нева» довольно прост.

Для сцепки снеговой лопаты с мотоблоком требуется проделать ряд последовательных операций:

1. удалить стыковочный фланец на снегоочистительном оснащении;
2. посредством двух болтов выполнить сцепку снегоочистительной приставки и агрегата;
3. после этого необходимо присоединить сцепку в зажим, располагающийся на снегоочистительной оснастке, и зафиксировать посредством двух болтов;
4. убрать боковую защиту на валу отбора мощности (ВОМ) и произвести установку приводного ремня;
5. поставить защиту на место;
6. откорректировать натяжку посредством специализированной рукоятки;
7. приступить к использованию снаряжения.

Конструктивные особенности

Конструкционно модификации снегоочистителей для агрегата «Нева» идентичны, различаются между собой исключительно по размерам и техническим параметрам.

Все навесные снегоотбрасыватели комплектуются железным корпусом, открытым с лицевой стороны. В корпусе находится шнековый конвейер (шнек, винтовой конвейер). Наверху корпуса располагается отвод для снега. С боковой стороны корпуса смонтировано приводное устройство шнекового конвейера. А на задней стороне корпуса локализуется прицепной механизм.

Теперь о структуре подробнее. Корпус выполнен из листового железа. В боковых стенах корпуса находятся подшипники вала шнекового конвейера. Снизу на данных стенах размещаются маленькие лыжи для упрощения передвижения данного снаряжения по снегу.

С левого бока располагается обшивка приводного устройства. Само устройство цепное. Ведущая звездочка (колесо привода) размещается в верхней части и сопряжена посредством вала с приводным фрикционным колесом. Ведомое колесо привода размещается в нижней области на валу винтового конвейера.

У отдельных снегоотбрасывателей ведущее и ведомое колеса привода сменяемые, что дает возможность изменять у снегоочистителя скорость вращения шнекового конвейера. Рядом с корпусом находится устройство натяжки приводного ремня, включающее в себя железный брус, который одним краем фиксируется к кожуху привода

На другом краю размещается фрикционное колесо (шкив). Брусок устройства натяжки зафиксирован не жестко и может передвигаться. Приведение в действие самого снегоотбрасывателя осуществляется от фрикционного колеса коленвала агрегата посредством ременной передачи.

Шнековый конвейер включает в себя вал, на котором находятся две спиралевидные стальные полосы с направлением витков к середине. В центре вала имеется широкая полоса, осуществляющая захватывание и выброс снежных масс через отвод снега.

Снегоотвод (рукав) также выполнен из листовой стали. Сверху его расположен навес, регулирующий угол выброса снежных масс. Присоединяется снегоотбрасыватель на стержень, размещенный у мотоблока спереди.

Конструкция снегоуборщика «Нева»

Приход зимы ознаменован не только резкой сменой температуры окружающей среды, но и выпадением большого количества снега. Это становится заботой коммунальных служб, владельцев частных домов и загородных дач, ведь выпавшие сугробы мешают проезду автомобилей и свободному передвижению людей. Среди малой техники для приусадебного хозяйства особой популярностью пользуется снегоуборщик «Нева». Этот мотоблок может агрегатироваться с большим количеством навесного и прицепного оборудования. Снегоуборщик МБ-2 «Нева» — отличный помощник при уборке снега на небольшой территории.

Следует обратить внимание на процесс очистки мотоблоков двигателя и головок цилиндров. Это столь важная процедура, как и обработка устройства, оснащенная специальным приводом

Снегоуборочная компактная приставка к мотоблоку «Нева» отвечает за вращение шнекового механизма.

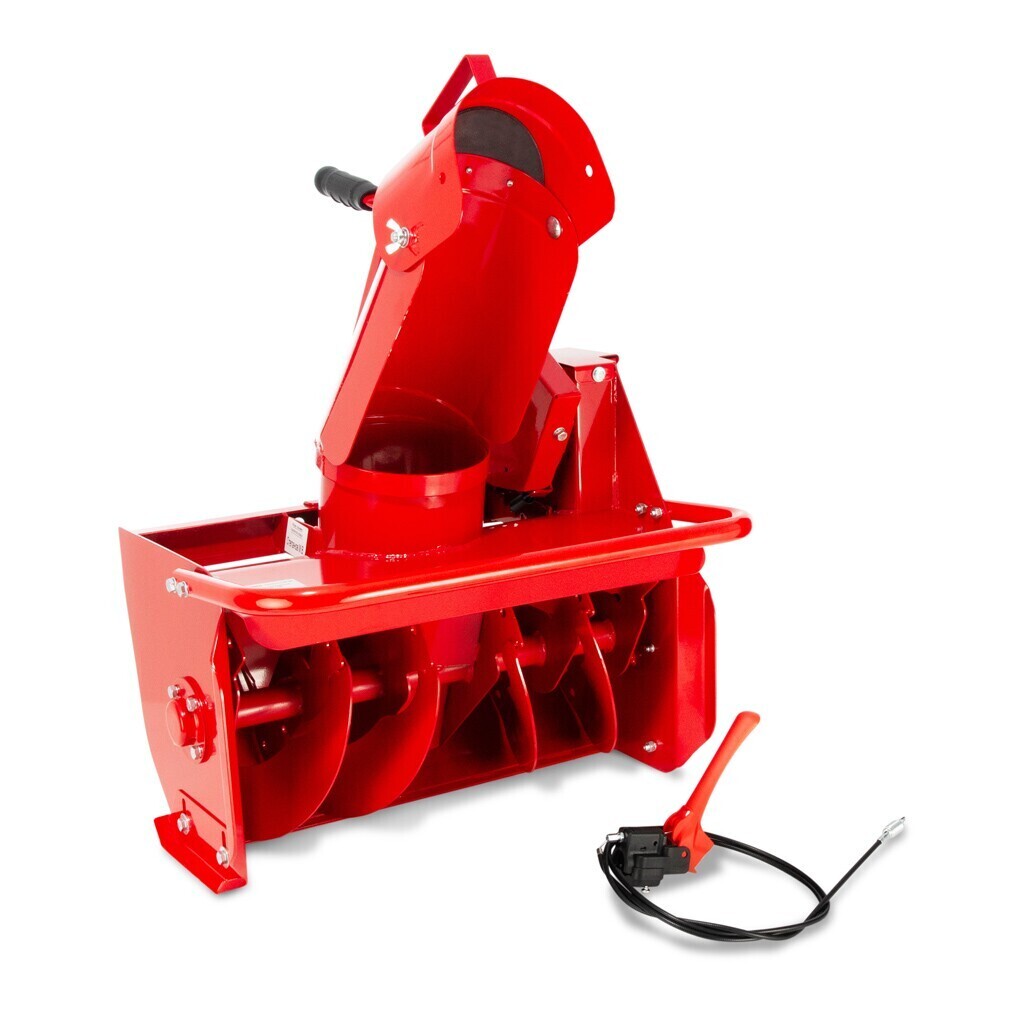

Снегоуборщик Нева

Приводный механизм оснащен 2 звездами. Они делятся на ведущую и ведомую. Невозможно выполнить тщательную проверку этих деталей, если элементы загрязненные, жирные, а также покрыты краской или коррозией. Проверка на наличие трещин в чугунных устройствах и мотоблоках требует изначальной очистки поверхности. Таким образом, можно обнаружить магнитные частицы. Следующий этап проверки — это алюминиевые отливки.

Снегоуборщик для мотоблока «Нева» — машина колесного или гусеничного типа. Оборудование оснащено рабочим винтом, который при вращении передвигает снег внутрь агрегата, который потом выбрасывается в определенном направлении под действием мощной воздушной струи.

Обратите внимание! На рынке представлен огромный выбор снегоочистительных машин. При выборе устройства, нужно ознакомиться с основными техническими характеристиками

Снегоочиститель разделяют на два типа:

• Несамоходный.
• Самоходный.

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

• размеры – 600х640х820 мм;
• ширина захвата поверхности – 500 мм;
• максимальный слой снега, который может быть захвачен – 17 см;
• частота вращения шнека – от 1900 до 2100 об/мин;
• вес – 60 кг.

Принцип работы:

• действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
• специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
• затем происходит отбрасывание снега в сторону.

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

Схема крепления навесного оборудования мотоблока Салют

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.

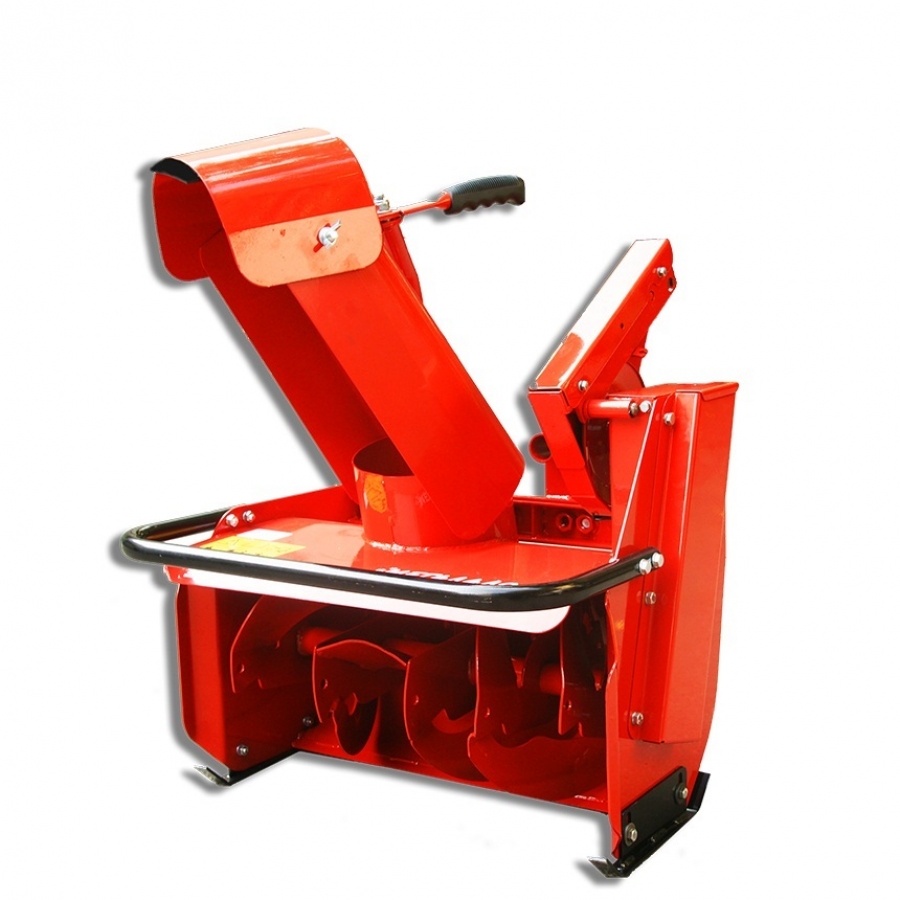

Снегоуборочная машина производства MTD

Оборудование для уборки снега к мотоблокам Нева

Снегоуборочное оборудование для мотоблока Нева уже давно стало незаменимым помощником в бытовых условиях. Поскольку земельный участок требует не только летней обработки, но и ухода в зимнее время. Можно конечно убрать снег при помощи старой-доброй лопаты, но затраты физического труда в этом случае просто огромны. Поэтому люди придумали технику, которая бы в этом помогала. Она была известна даже во времена СССР. Одним из лучших мотоблоков с тех времён считается Нева. Эта компания не стоит на месте и постоянно развивается, благодаря чему удерживает лидирующие позиции на рынке и сегодня.

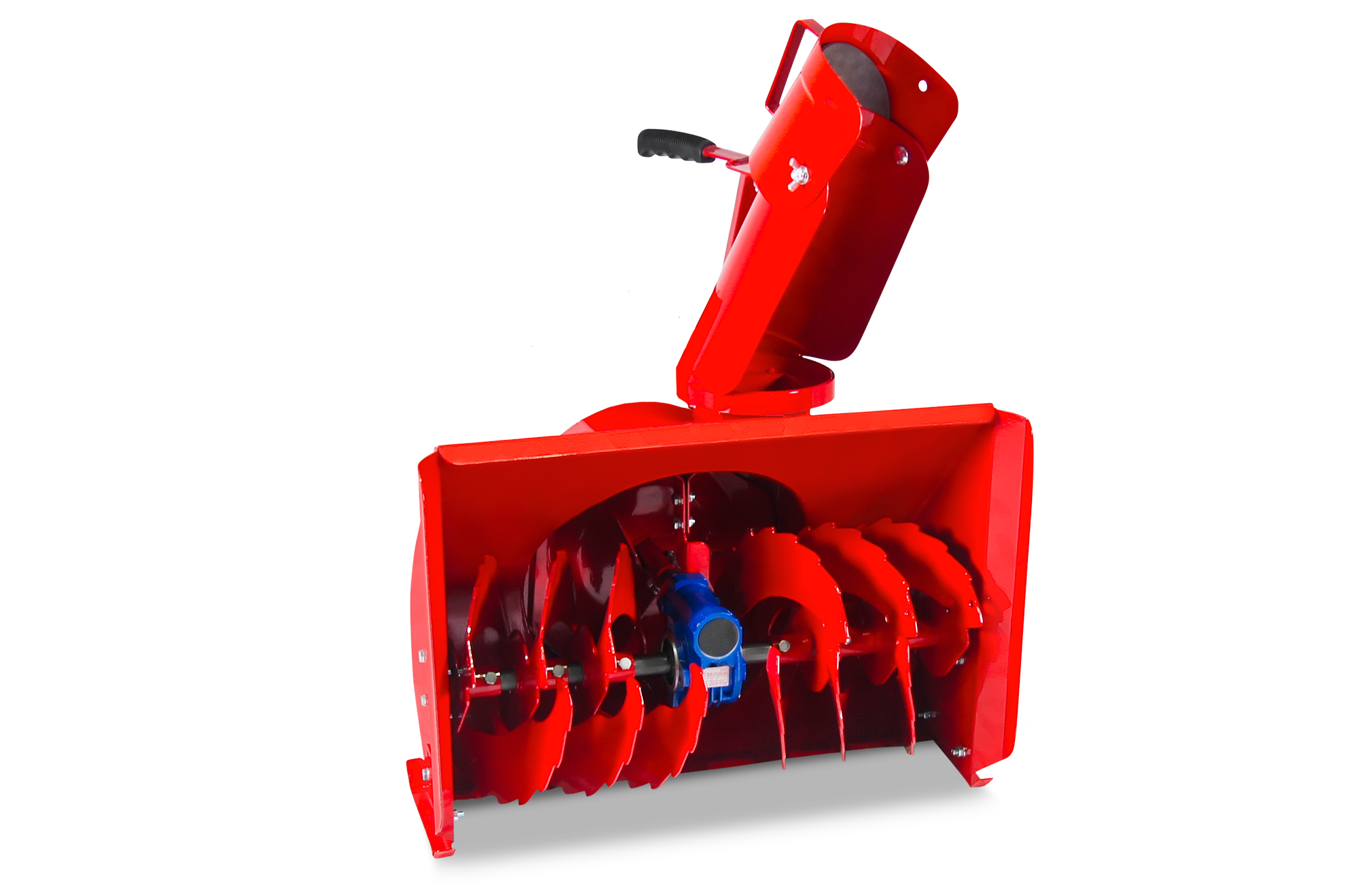

Снегоуборщик СМБ «НЕВА»

Отличительной особенностью считается большое количество совместимого навесного оборудования. Одно из них снегоуборщик СМБ «Нева».

Конструкция снегоуборщика «Нева»:

• Корпус из металла;
• Ковш для загребания снега
• Отвод
• Панель и рукоятка для управления

Вся конструкция металлическая. Спереди это специальный ковш, который загребает снег. Затем специальный шнековый механизм его направляет в желоб для отвода.

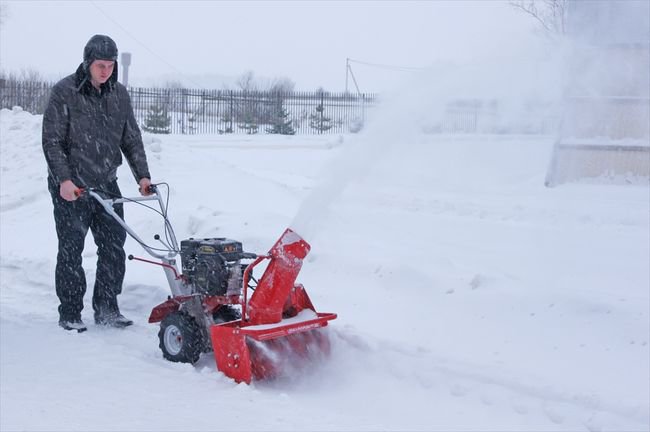

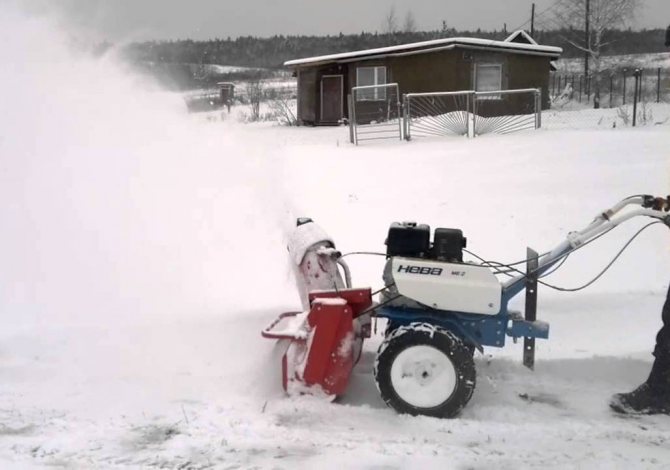

Снегоуборщик СМБ «НЕВА» в работе

Шнек представляет собой ось с зубчатыми элементами. Эти элементы делают снег более рыхлым и лёгким для выброса.

Так же для уборки снега изредка могут применять и отвал для мотоблока, но он конечно же не сравниться со снегоуборщиком

Отвал навесной мотоблочный ННМ

Регулировку направления выброса снега через желоб человек может производить в ручном режиме. Это позволяет направлять отбрасываемый снег в нужном направлении.

Внизу ковша установлены полозья из пластика. Благодаря этому ход снегоуборочной машины становится плавней и легче.

Насколько всё просто смотрите на видео:

Технические характеристики

Снегоуборщик для мотоблока Нева имеет небольшие размеры.

• Его длина составляет 79 см, ширина 73 см, а высота 78 см.
• При этих габаритах его вес составляет 55 кг.
• Он способен обрабатывать за один заход 70 см слой снега.
• Снегоуборщик работоспособен при уровне снега до 20 см.
• Снегоуборочная насадка на мотоблок Нева способна отбрасывать снег на расстояние до 8 метров.
• Уборка снега мотоблоком Нева с отвалом происходит со скоростью 4 км/ч.

Какой двигатель подойдет для самоделки?

Чтобы ответить на этот вопрос, нужно определить функции, которые должен выполнять снегоуборщик из культиватора. Если он будет использоваться на небольших площадях возле домов, где есть постоянный источник электрического питания, то самодельную машину можно оборудовать электромотором от культиватора. При этом нужно помнить, что в этом случае агрегат сможет убирать только сухой свежевыпавший снег.

Гораздо более многофункциональный вариант – сборка снегоуборщика на основе бензинового двигателя от культиватора. Бензомоторы настроены на выполнение сложных задач, поэтому изначально имеют солидный запас мощности и крутящего момента. Самодельная машина с бензиновым ДВС сможет убирать большие объемы влажного налипающего снега, а также сугробы, высотой до 70 см.

Еще один важный фактор – это комплектация двигателя. Если используется бензиновый двигатель, то он должен быть оборудован заводскими воздушным и топливным фильтром, бензиновым баком, карбюратором, сцеплением и ручным стартером. Если для сборки используется электромотор, то в его оснащение должен входить электростартер и система защиты от перегрева. Все эти элементы изначально входят в заводское оснащение двигателей от культиваторов.

При выборе мотора особое внимание нужно обращать на его техническое состояние

Важно, чтобы на поверхности стенок цилиндра не было заусенцев и других признаков износа. Оператору также потребуется осмотреть состояние воздушного фильтра

Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми

Оператору также потребуется осмотреть состояние воздушного фильтра. Он должен быть чистым и без отверстий. В противном случае он не сможет качественно фильтровать воздух, пропуская его вместе с пылью и мелкими насекомыми.

Как собрать снегоуборщик

Последовательность сборки снегоуборщика своими руками:

Сборка

1. Сначала берется короб из железных листов, концы которых загибаются на подобие лыж. Чтобы сделать вал, нужно достать трубу толщиной не менее 5 см. В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повернуты на 180 градусов по отношению друг к другу.
2. Шнек можно изготовить своими руками, применив транспортерную ленту (1,5 м в длину и 10 мм в толщину). Вырезать 4 кольца из ленты возможно при помощи электролобзика (диаметром 28см). При отсутствии такого устройства, его можно заменить специальной дощечкой, которая применяется по типу циркуля (вращениями по кругу). При таком способе изготовления получаются качественные кольца.
3. В кожухе, созданном из оцинкованного железа, нужно сделать отверстие, а затем установить в него трубу, которая будет служить выбросом снега. К ней привариваются держатели по обе стороны разбрасывателя.
4. На приводном валу шнека нужно установить шестерёнку или шкив (выбор зависит от привода). Кольца с одной стороны разрезаются и свариваются с началом другого конца. Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5-10 см от свободного конца.
5. Далее нужно подготовить привод шнека. Это может быть как цепной, так и ременной. Использовать ременной привод следует, когда на двигателе имеется шкив, а если шнек при работе заклинит, то ремень будет благополучно проскальзывать. Корпус захвата по размеру должен быть больше на 2-3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, между ними сохранится зазор.
6. Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающимся в случае заклинивания шнека. Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
7. После проведения всех работ нужно внимательно проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
8. У короба на боках следует закрепить стаканы. Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб (обязательно затягивают гайками). Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5-10 см.
9. Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающий снегу направление. Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
10. На конце вала приваривают звёздочку для смены скоростей. Звёздочку и вал соединяют с мотоблоком при помощи цепи.
11. Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно прикрепить деревянные бруски или прикрутить полоски пластика.
12. Изготовить раму из стальных уголков (50*50 см). К поперечно установленным уголкам прикрепляются углы размером 25*25 мм. На них и крепится силовой агрегат.
13. Ручка машины скрепляется болтами на продольные уголки.

Снегоуборщик для мотоблока Нева

После того, как сборка завершена, мотоблок-снегоуборщик можно покрасить баллончиком.

Помимо основных технических параметров и характеристик, влияющих на качество и производительность снегоуборщиков, следует рассмотреть и некоторые дополнительные приспособления, которые способны сделать труд оператора более комфортным. Стандартная комплектация моделей снегоуборочной техники может быть дополнена рядом добавочных функций, к примеру, системой подогрева ручек машины, электростартером, фарой для эксплуатации в темное время суток и т. д.

Обратите внимание! При эксплуатации этого устройства следует соблюдать правила техники безопасности. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства

В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства.
