КАК ОПРЕДЕЛИТЬ ЧТО ЦЕПЬ БЕНЗОПИЛЫ ПОРА ТОЧИТЬ

Частая работа цепной пилой приводит к быстрому затуплению режущих зубьев, а при попадании абразивных частиц (например, земли) этот процесс ускоряется. Иногда приходится восстанавливать режущую способность пилы несколько раз в течение одного рабочего дня: при своевременных заточках меньше стали придется снимать каждый раз, что повысит срок службы всей режущей гарнитуры в комплексе. Перечислим наиболее характерные признаки затупления цепи:

• – пила не врезается в древесину сама, требуя значительного давления на моторный блок;
• – вместо крупной стружки пильная цепь выбрасывает мелкие опилки;
• – появление дыма и запаха гари при пилении, несмотря на безупречную работу маслонасоса и достаточное натяжение цепи;
• – пилу «ведет» в сторону из-за неравномерного износа режущих зубьев;
• – при пилении цепь «бьется» и «подскакивает», что может быть вызвано малым расстоянием между вершинами ограничителей глубины и соответствующих им режущих кромок.

Кроме того, на режущих звеньях цепей STIHL нанесены особые линии – это маркировка износа. При износе цепи до таких линий требуется заменить цепь.

КАК ОПРЕДЕЛИТЬ ЧТО ЦЕПЬ БЕНЗОПИЛЫ ПОРА ТОЧИТЬ

Частая работа цепной пилой приводит к быстрому затуплению режущих зубьев, а при попадании абразивных частиц (например, земли) этот процесс ускоряется. Иногда приходится восстанавливать режущую способность пилы несколько раз в течение одного рабочего дня: при своевременных заточках меньше стали придется снимать каждый раз, что повысит срок службы всей режущей гарнитуры в комплексе. Перечислим наиболее характерные признаки затупления цепи:

• – пила не врезается в древесину сама, требуя значительного давления на моторный блок;
• – вместо крупной стружки пильная цепь выбрасывает мелкие опилки;
• – появление дыма и запаха гари при пилении, несмотря на безупречную работу маслонасоса и достаточное натяжение цепи;
• – пилу «ведет» в сторону из-за неравномерного износа режущих зубьев;
• – при пилении цепь «бьется» и «подскакивает», что может быть вызвано малым расстоянием между вершинами ограничителей глубины и соответствующих им режущих кромок.

Кроме того, на режущих звеньях цепей STIHL нанесены особые линии – это маркировка износа. При износе цепи до таких линий требуется заменить цепь.

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

Читать также: Aisi 430 химический состав

1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Заточка болгаркой

Этот способ менее распространён. Обусловлено это тем, что здесь повышены требования к технике безопасности. Но некоторые пользователи пил используют его. Для заточки цепи болгаркой шину пилы необходимо зажать в тиски так, чтобы при выключенном тормозе пилы цепь могла свободно двигаться. Выполняются следующие действия:

Выбирается контрольный зуб (первый затачиваемый).
Ставится тормоз пилы в рабочее положение.
Включается болгарка, начинается заточка

Важно, чтобы круг на болгарке был заточным, а не отрезным.. Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки

Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки

Несмотря на то что заточка болгаркой вполне осуществима, всё же не стоит ею злоупотреблять. Лучше воспользоваться рекомендациями производителя и применять только сертифицированные аппараты для заточки цепи — это сэкономит время и деньги. Заточка цепи не такой уж сложный процесс, как может показаться, на первый взгляд. Даже если впервые у вас получится это сделать не совсем качественно, не стоит огорчаться: будьте уверенны, что со временем вы наберётесь необходимых навыков.

Напильник круглый по металлу – его роль в наборе инструментов!

Напильник относится к тем инструментам, которые прогресс практически не затронул, оставив нынешнему поколению пример того, какими инструментами пользовались еще наши деды. Разве что насечки стали мельче, да выбор побогаче. Если наши предки свой набор составляли самостоятельно из отдельных инструментов, купленных от случая к случаю, то сейчас не проблема приобрести готовый набор из всех представителей семейства напильников. Какие же виды инструментов должны туда входить?

Традиционно напильники разбивают на две группы – инструменты для обработки дерева и инструменты по металлу. Главное их отличие – в качестве стали, которая используется при их изготовлении. Сталь для «деревянных» представителей этой категории более мягкая, тогда как напильники по металлу выполнены исключительно из закаленной высокоуглеродистой стали с содержанием углерода более 1 %.

И если по насечкам вы можете и не отличить одни инструменты от других, то уже первые попытки обработать металл непрофильными напильниками покажут, кто есть кто! Изделиями, предназначенными для дерева, работать по металлу строго запрещено, поскольку насечки попросту сотрутся уже через короткое время, тогда как инструментом по металлу обрабатывать дерево можно, хотя результат будет не тот, что от использования профильного инструмента. Среди наиболее распространенных форм встречаются такие, как:

• круглые – лучше всего подходят для обработки отверстий внутри деталей, вогнутых элементов;
• плоские прямоугольные – такими удобно обрабатывать прямые поверхности;
• полукруглые – средний вариант между плоскими и круглыми;
• квадратные – достаточно удобные для обработки прямых углов;
• треугольные – для затачивания зубьев ножовки по дереву, для обработки углов;
• ромбические – имеют две стороны, разделенные на два сектора с разным направлением насечки.

В наборе напильников лучше всего иметь как можно больше инструментов разных размеров и зернистости. Ведь как бы далеко не продвинулись электрические изобретения, среди которых, кстати, есть и электронапильник, но до точной и аккуратной шлифовки вручную им еще далеко. Кроме того, работа с ручными инструментами абсолютно безопасна и не требует практически никакой предварительной подготовки.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

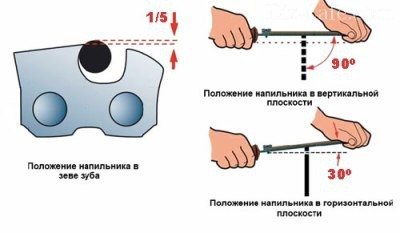

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.

Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

1. Лопатка.
2. Основное звено.
3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

1. Торцевое лезвие.
2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как  наточить  с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке

На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

1. Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
2. Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
3. Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
4. Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
5. Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях

При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры

Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?

В заключение

Если технология заточки предписывает заточку снятой цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповерт.

Приведенные выше рекомендации в полном объеме действительны для пильных гарнитур инструментов с электрическим приводом. Цепи одинакового шага и типоразмера по всем параметрам взаимозаменяемы.

Перед установкой нового комплекта необходимо убедится в состоянии венца привода. Деталь с существенным износом при установке новой шины и цепи подлежит обязательной замене.

Замена стандартной гарнитуры более производительной, оправдано только при значительном запасе мощности и вращательного момента. В противном случае, при эксплуатации двигателя с постоянной перегрузкой, с полной выработкой его ресурса, могут возникнуть проблемы.

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна;
Своевременно точите

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней;
Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч);
Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол».
Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.
