Как правильно собирать стартер на триммере

Снятие и разборка стартера, замена сломанных деталей

Чтоб произвести ремонт стартера триммера, пригодится его сначала разобрать, а позже собрать. Этот процесс не является особо сложным занятием. Для работы пригодится отвертка с наконечником подходящей формы.

Делать все следует аккуратненько, соблюдая технику безопасности, приемущественно, чтоб пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм пуска с целью установить новые детали заместо сломанных в последующей последовательности:

• раскручивают при помощи отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратненько шкив (необходимо при всем этом отвернуть голову или работать, одев за ранее очки и перчатки);
• определяют, почему механизм пуска сломался;
• если пружина разрушилась фактически стопроцентно, то ее подменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фото показан процесс укладки);

после того, как пружинящую пластинку установят вовнутрь паза, осторожно делают ее скручивание

Читайте так же

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Сходу поставить на прежнее место пружинящую пластинку не всегда выходит. Она нередко проскальзывает, потому пробы требуется повторять до заслуги хотимого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд шагов:

катушку переворачивают, устанавливая ее так, чтоб пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, меж которыми помещают пружинку;
• ставят на место чашечку с усиками;
• закручивают винт (фото дальше).

При проделывании изложенных манипуляций, нужно непременно подкладывать две шайбы. Если этого не сделать, то пружина с течением времени повредит пластиковую чашечку, и при ее подтягивании начнется подклинивание. Из-за этого возникает чувство, будто бы пружина слетела. Чтоб убрать таковой недочет, необходимо установить данную деталь большей длины или дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто немножко открутить винт, и стартерный узел начнет работать без подклинивания. Но таковой вариант является временным — лучше отремонтировать отменно как можно резвее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого делают последующие деяния:

• снимают со стартерного шнура ручку;
• потом веревку вставляют в катушечный паз;
• создают натяжку пружины, вращая катушку в направлении, обратном ходу часовой стрелки (смотки);
• делают необходимое число оборотов, обозначенное в аннотации по эксплуатации к используемой модели триммера и соответственное длине используемого шнура;
• в самом конце веревку продевают в созданное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее при помощи узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно последующими методами:

• втиснуть подходящий по размеру кусок пластинки в паз в месте расположения пружинного крючка;
• просверлить с 2-ух сторон паза в катушке отверстия, в которые воткнуть зацеп пружины и зафиксировать его при помощи проволочки.

Замена порванного шнура

Порванную веревку подменяют в таковой последовательности:

• старенькый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через особое отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Лучше делать натяжку пружинной пластинки вкупе с напарником, чтоб край шнура не смотался вовнутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину нетрудно, только следует делать это пристально и с осторожностью. Для различных моделей бензокос поломки запускающих устройств схожие, потому они ремонтируются аналогичным образом

При всем этом имеются некие аспекты, связанные с их конструктивными особенностями.

Как отремонтировать стартер на триммере

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При всем этом решить делему можно 2-мя способами: поменять сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с подходящим наконечником. Ремонтные работы не займут много времени и не требуют наличия особенных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться подходящего положительного результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд шагов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, меж которыми помещают пружинку;
• ставят на место чашечку с усиками;
• закручивают винт (фото далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашечку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы убрать такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать отменно как можно быстрее.

Демонтаж, разборка стартера триммера, замены деталей

В первую очередь процесс ремонта начинается со снятия с триммера всего стартера. Данный процесс по своей сути не является сложным и потребует только выкручивание нескольких винтов подходящим слесарным инструментом. Следует отметить, что при демонтаже механизма запуска бензокосы необходимо соблюдать технику безопасности, так как ленточная пружина в сжатом состоянии имеет достаточную энергию, чтобы травмировать человека.

Разбор стартера мотокосы

Этот этап позволяет мастеру установить причины сбоев работы узла запуска, а также произвести дефектовку отдельных деталей. Выполнять работы по разборке следует в следующей последовательности:

1. Выкручиваем винты фиксации шкива к корпусу стартера;

Снятие стартера триммера

Снимаем шкив из стартера

Снятие шкива из корпуса бензокосы

Извлеченная пружина из катушки стартера

Многие специалисты отмечают, что с первого раза произвести монтаж пружинки достаточно сложно, потому от владельца при ремонте стартера триммера потребуются не только базовые навыки слесаря, но и терпение.

Последовательность сборки стартера триммера

Хоть процесс сборки узла запуска бензокосы осуществляется в обратном разборке порядке, существует несколько нюансов, на которые следует обратить особое внимание:

1. Катушку с установленное пружиной необходимо перевернуть и смонтировать в паз корпуса стартера таким образом, чтобы все выступы стали на свое первоначальное место.

Установка катушки триммера в корпус стартера

Установка пружины сжатия

Белая чашка с усами катушки триммера

При сборке стартера обратите внимание на пружину сжатия, которая с двух сторон должна быть ограничена стальными пружинами. Если этого не сделать, то после уже первого сезона она протрёт канавки в корпусе шкива

Рекомендации по натяжению ленточной пружины

Натяжение пружины стартера триммера

После установки стартера необходимо демонтировать ручку веревки и вставить ее в паз катушки. Далее против хода движения шкива при запуске необходимо сделать определенное количество оборотов, указанное в руководстве по эксплуатации бензинового триммера. Стоит отметить, что от того как поставить пружину на триммере и какое сделать натяжение будет зависеть натяжение и дальнейшая работоспособность узла. На конечном этапе продеваем в специальное отверстие верёвку и фиксируем ее ручкой.

Замена веревки стартера триммера

Установка верёвки стартера в триммере

В самом начале необходимо извлечь оборванный шнур, выбрать в зависимости от модели триммера подходящую длину. Продеваем через специальное отверстие в шкиве и на другом конце завязываем узел с целью предотвращения выскакивания веревки из механизма пуска триммера. Далее возводим ленточную пружину на требуемое количество оборотов и монтируем ручку.

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Как поменять шнур стартера?

Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.

1. Снимите блок стартера с триммера или бензокосы.
2. Отверните основной болт, держащий ручник.
3. Вытащите катушку и смотайте с неё остатки изношенного шнура.
4. Развяжите узел на ручке шнура и вытащите его конец из неё.
5. Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
6. Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
7. Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
8. Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
9. Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
10. Установите на место блок стартера.

Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.

Подробнее смотрите далее.

Ремонт стартера газового триммера может понадобиться в самое неподходящее время. В то же время есть два способа решения проблемы: заменить сломанную деталь или заменить всю сборку. Последний вариант будет стоить дороже. В большинстве случаев для ремонта устройства своими руками потребуется только отвертка с наконечником. Ремонт не занимает много времени и не требует специальных знаний. Для достижения желаемого положительного результата достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера для триммера.

Устройство и принцип действия стартера на триммере

бензиновый двигатель. это в основном основная часть кисти. Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается на вал, расположенный внутри полого стержня, а затем через коробку передач, состоящую из шестеренок, уже заколованной или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

• Профнастил;
• рычаг;
• ремень, разработанный для простоты использования;
• стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали кисти изображены ниже.

Стартер триммера является неотъемлемой частью запуска двигателя. Это показано отдельно на двух фотографиях ниже.

Пусковые механизмы для разных моделей бензиновых кос работать по тому же принципу: При запуске двигателя внутреннего сгорания язычки, обозначенные цифрой 1 на фотографии выше, зацепляются собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря центробежной силе. Аналогичную роль играют провода 2.

Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и наматывается пружиной в сборе. При запуске двигателя внутреннего сгорания курок вращает свой вал до тех пор, пока он не начнет работать.

Сегодня бензиновые скутеры оснащены стартерные механизмы двух типов:

Первый вариант встречается гораздо чаще.

Стартер триммера может работать без поломок в течение длительного времени. Невозможно четко указать непрерывный период времени. Все определяется исходным качеством устройства и соблюдением правил его эксплуатации.

Основные неисправности триммера стартера

Нетрудно определить причину отказа пускового устройства. Есть несколько основных вариантов:

• обрыв шнура (веревки);
• когда весна перерывы или перерывы.

Эти детали показаны на фото ниже.

Возможно, механизм стартера случайно сломан. Последствия будут плачевными, если обмотанный трос обмотать вокруг маховика двигателя внутреннего сгорания: тогда пружина лопнет, а шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно закрепить новую пружину или заменить шнур, чтобы закрепить механизм.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Это интересно: Неисправности бензопил и как отремонтировать шину своими руками (видео)

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);
после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание.

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Как устроен стартер бензокосы или триммера?

Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Не зря многие советские легковушки и грузовики оснащались стартерным инструментом, отдалённо напоминающим согнутую дважды монтировку.

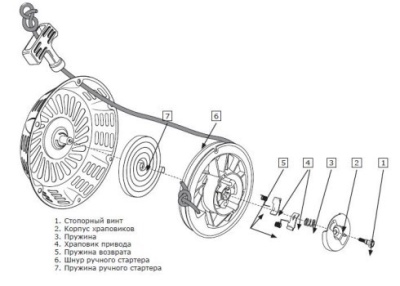

Стартер в сборе имеет следующие детали:

• пружина зажигания с крючком;
• шнур, намотанный на катушку;
• пружина возврата;
• храповик привода и основная пружина;
• корпус механизма, защищающий храповик;
• стопорный болт.

Ремонт стартера триммера своими руками: разборка и сборка, замена шнура, намотка пружины

Замена веревки стартера триммера

В самом начале необходимо извлечь оборванный шнур, выбрать в зависимости от модели триммера подходящую длину. Продеваем через специальное отверстие в шкиве и на другом конце завязываем узел с целью предотвращения выскакивания веревки из механизма пуска триммера. Далее возводим ленточную пружину на требуемое количество оборотов и монтируем ручку.

Ремонт стартера триммера своими руками was last modified: Июль 17th, 2018 by Администратор

Разбор стартерного узла

Разбирают механизм пуска с целью установить новые детали заместо сломанных в последующей последовательности:

раскручивают при помощи отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратненько шкив (необходимо при всем этом отвернуть голову или работать, одев за ранее очки и перчатки);
определяют, почему механизм пуска сломался;
если пружина разрушилась фактически стопроцентно, то ее подменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фото показан процесс укладки);
после того, как пружинящую пластинку установят вовнутрь паза, осторожно делают ее скручивание.

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Сходу поставить на прежнее место пружинящую пластинку не всегда выходит. Она нередко проскальзывает, потому пробы требуется повторять до заслуги хотимого результата.

Замена веревки в стартере на двухтактной детской мототехнике MOTAX

В видео подробно показано и рассказано как заменить веревку в стартере на деткой двухтактной мототехнике

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь;
Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера;
После извлечения старой пружины необходимо намотать новую деталь

При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента;
Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти;
После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму.

На последнем этапе останется лишь собрать стартер бензопилы и попробовать завести инструмент. Вполне возможно, что вам придется сделать от 10 до 20 рывков – это нужно для того, чтобы пружина окончательно встала на свое место.

Рекомендации по натяжению ленточной пружины

После установки стартера необходимо демонтировать ручку веревки и вставить ее в паз катушки.

Далее против хода движения шкива при запуске необходимо сделать определенное количество оборотов, указанное в руководстве по эксплуатации бензинового триммера.

Стоит отметить, что от того как поставить пружину на триммере и какое сделать натяжение будет зависеть натяжение и дальнейшая работоспособность узла. На конечном этапе продеваем в специальное отверстие верёвку и фиксируем ее ручкой.

Не сматывается ручной стартер на CFMOTO?

Какое-то время назад у меня забарахлил ручной стартер, перестав сматываться назад после того, как я его выдёргиваю. Так ручка и болтается на верёвке. Конечно, если запустить двигатель с электростартера, то трос сматывался обратно, но проблема-то в том, что с первого раза вручную двигатель не запустишь, а второго раза уже не даётся. Я не особо переживал по этому поводу, поскольку не пользуюсь ручным стартером. Но однажды решил всё-таки наладить его работу, тем более, что снимал обшивку с левой части двигателя в связи с заменой топливного фильтра.

Ручка стартера беспомощно висит, не убираясь обратно. Если вытянуть сильнее, картина будет ещё хуже.

Ну что же, сейчас разберёмся с этим безобразием. Добраться до стартера очень просто. Кожух двигателя снимается с помощью торцевого ключа на 8 (6 болтов). Этим же ключом откручиваются и болты, крепящие стартер (4 штуки).

Сняв стартер, я увидел вот такую картину.

Язычок заскочил в щель между катушкой и тарелкой и заклинил вращение. Причина стала понятна – из-за больших допусков и люфтов катушка шатается и в поперечном направлении. Неудивительно, что при силовом воздействии возник перекос.

Открутив центральную гайку (ключом на 10), получаем доступ к внутренностям стартера. Дальше разбирать ничего не надо. Катушку из корпуса не вынимать, а то раскрутится пружина, а скрутить её назад очень сложно.

Здесь всё грязно. Когда-то я наносил смазку, и это было основной ошибкой. Смазки здесь быть не должно! Вот эта пружина с двумя усами должна вращаться на тарелке с заметным трением. Это раз.

Первым делом пришлось всё почистить.

Так гораздо лучше. Действительно, щель между тарелкой и катушкой избыточна. И я решил разобраться с проблемой самым простым способом: слегка подогнул край тарелки пассатижами. Это два.

Получилось вот так:

Подогнул несильно, но разница есть. Теперь нужно проверить, не перестарались ли мы с подгибанием. Крепёжная гайка закручивается до конца, до упора. Тарелка при закрученной гайке не должна вращаться! Это три. (А у меня гайка ослабла, и тарелка вращалась). Но при этом выдернутый шнур должен сматываться обратно. Если катушка не крутится, значит, тарелка подогнута очень сильно, надо чуть выгнуть её обратно.

Когда стартер собран правильно, при дёргании за ручку язычок должен чётко вылезать со своего места, а при отпускании ручки катушка должна беспрепятственно сматываться.

Надо ли говорить, что после установки стартер прекрасно заработал, прямо как новенький! Летом, кстати, с ручного стартера квадроцикл заводится элементарно. Да и в любом случае, мало ли что может случиться с электрическим запуском. А ручной всегда работает. Даже зимой можно завести квадроцикл вручную.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Как устроен стартер бензокосы или триммера?

Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Не зря многие советские легковушки и грузовики оснащались стартерным инструментом, отдалённо напоминающим согнутую дважды монтировку.

Стартер в сборе имеет следующие детали:

• пружина зажигания с крючком;
• шнур, намотанный на катушку;
• пружина возврата;
• храповик привода и основная пружина;
• корпус механизма, защищающий храповик;
• стопорный болт.

Видео: Как Правильно Собрать Стартер На Триммере Carver

Следует позаботиться о том, чтобы пружина не травмировала владельца в случае случайного отъезда.

Стартовый анализ

Механизм стартера демонтируется для установки новых деталей вместо сломанных в следующем порядке:

открутите винт, крепящий шкив с помощью крышки стартера с помощью отвертки; снимите пружину и усики; Осторожно снимите шкив (вращайте голову или работайте, надев очки и перчатки раньше); определить, почему спусковой механизм вышел из строя; если пружина почти полностью разрушена, ее заменяют; когда пружина выйдет из крючка, установите ее на прежнее место, согнув перед ней антенну (на фото показан процесс установки);

вставив пружинную пластину в паз, аккуратно закрутите ее.

Читать то же самое

Чтобы сменить пружину, работу следует выполнять осторожно и осторожно: она может случайно взорваться под воздействием силы, вызванной ее приведением в действие. Даже если ролик аккуратно снимать, пружинная полоса очень быстро отрывается от катушки и может поранить руку острыми краями. Сразу ставить на свое место пружинную тарелку не всегда получается

Это часто скользит, поэтому образцы должны повторяться до тех пор, пока не будет достигнут желаемый результат

Сразу ставить на свое место пружинную тарелку не всегда получается. Это часто скользит, поэтому образцы должны повторяться до тех пор, пока не будет достигнут желаемый результат.

Строитель стартера

сборочный стартер в сборе проводится в несколько этапов:

катушка переворачивается, устанавливая ее так, чтобы изгиб пружины точно входил в паз корпуса, как на фото ниже;

• сделать две шайбы, между которыми находится пружина;
• поставить чашку с усиками на место;
• затянуть винт (фото на).

Требуется выполнение вышеуказанных манипуляций поставить две шайбы. Невыполнение этого требования может привести к повреждению пластикового стакана с течением времени, и при его извлечении он начнет заклинивать. Из-за этого возникает ощущение, что весна наступила. Чтобы исправить этот дефект, необходимо установить этот кусок большей длины или дополнительную шайбу.

Когда такие детали отсутствуют, есть только немного открутить винт, и стартер в сборе начнет работать без фиксации. Но этот вариант временный. лучше отремонтировать его в идеале как можно скорее.

Натяжение пружины

После установки пружины затяните ее. Для этого выполните следующие действия:

• снимите ручку со шнура стартера;
• затем веревка вставляется в паз катушки;
• создать натяжение пружины, повернув катушку против часовой стрелки (намотка);
• выполнить необходимое количество оборотов, указанное в аннотации, перед использованием используемой модели триммера и соответствующую длину используемого шнура;
• в самом конце каната спускайтесь в отверстие, созданное для этой цели, расположенное в крышке стартера;
• поместите ручку на место, заблокировав ее с помощью узла.

Если после ремонта весна продолжает летать, тогда вы можете избавиться от этого, используя следующие методы:

• вставьте соответствующий кусок пластины в паз в месте расположения пружинного крюка;
• Просверлите отверстия с обеих сторон канавки в катушке, в которую должен быть вставлен пружинный крюк, и закрепите его проволокой.

Замена порванного шнура

Сломанная веревка заменяется в следующем порядке:

• старый шнур удален;
• выбрать верёвку нужного размера (толщины и длины);
• прикрепив его через специальное отверстие в катушке, они завязывают узел;
• надуйте пружину, производя необходимое количество оборотов;
• закрепить ручку

Лучше растянуть пружинную пластину, соединенную с Partnerом, чтобы край шнура не был намотан внутри механизма стартера.

Собрать стартер для триммера и затянуть пружину несложно, только делать это нужно осторожно и осторожно. Для разных моделей бензиновых щеток поломки пусковых устройств схожи в том, что они ремонтируются одинаково. У всех них есть определенные аспекты, которые касаются их конструктивных особенностей

У всех них есть определенные аспекты, которые касаются их конструктивных особенностей.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно.  Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снятОткручиваем винтВинт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пускаКатушка стартераКатушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже.  У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуреШнур закрепленВыступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пускаВинт прикрученШнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.
