Как поставить крышку на бензопилу

Как сделать болгарку самостоятельно?

Более подробно рассмотрим, как сделать болгарку с применением пилы. Болгарка используется в большинстве домашних хозяйств, конечно, не часто, но это очень нужный и полезный инструмент. Бывают ситуации, когда такого инструмента нет под рукой, но имеется бензопила. Тогда можно изготовить болгарку в виде насадки на бензопилу, чтобы использовать для шлифования и резки.

Болгарка на основе пилы является самым простым по изготовлению инструментом. Угловые шлифовальные машины на основе пилы очень популярны. Основными частями такой болгарки являются подшипниковый узел с валом.

Преимущества болгарки из бензопилы:

• Независимость устройства от наличия или отсутствия электрической сети. Такой инструмент можно использовать на любых площадках.
• Производительность болгарки из бензопилы куда выше, чем выработка электрических аналогичных инструментов.
• Стоимость изготовленного устройства гораздо меньше, чем покупка нового прибора соответствующей мощности.
• Процесс изготовления такого оборудования очень простой.

На сегодняшний момент на рынке представлены многочисленные модели дополнительных специальных насадок для бензопилы, которые превращают ее в угловую шлифовальную машинку. Тем более что они предназначены на разные виды бензопил. Таким образом, можно приобрести насадку для соответствующей марки устройства.

Мировые производители бензиновых пил призывают не применять различные переходники и насадки для таких устройств. Связано это с тем, что диски для шлифования предназначены для работы со скоростью 7000 оборотов. А пила имеет возможность выдавать 13000-14000 оборотов. Результатом превышения скорости может быть разрушение диска, которое приведет к поломке инструмента. Также можно получить физические травмы.

Чтобы уменьшить разрушение диска рекомендуются следующие пути решения:

1. Применение защитного кожуха.
2. Понижение скорости оборотов бензопилы.

Для уменьшения количества оборотов двигателя рекомендуется употреблять редуктор скорости вращения.

Также для снижения быстроты вращения можно установить ведомый шкив наибольшей окружности. Шкив устанавливается на один конец вала. Он вращается с помощью ременной передачи от двигателя. Данный метод помогает избегать непредвиденных ситуаций при заклинивании диска. Ремень начнет проскальзывать на шкиве, когда произойдет остановка диска. При этом не происходит поломка инструмента.

На другом конце вала пилы располагается оправка, которая предназначена для точильных кругов.

Недостатки самодельной болгарки:

• Попадание твердых частиц от работы болгарки внутрь воздушного фильтра двигателя может сказаться на перегреве и поломке пилы. Хотя воздушный фильтр приспособлен к загрязнению древесными опилками при работе бензопилой, металлическая пыль является более негативным фактором.
• Возможность получения физического и материального ущерба при работе с болгаркой на основе бензопилы.

Видео: насадка-болгарка для бензопилы, установка и работа.

Ремонт масляного насоса и замена ведущей звездочки

Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.

Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.

Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.

Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.

Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.

Зачем нужен ручной стартер

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. В качестве основного пускателя предусмотрен электростартер

Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант

В качестве основного пускателя предусмотрен электростартер. Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант.

Яркий пример использования ручного стартера – переносные электростанции. На них легче использовать ручной стартер, ведь он даёт возможность удобно запускать двигатель и эксплуатировать генератор.

Как разобрать бензопилу

Ремонт бензопилы можно проводить только после того, как будет выполнена разборка инструмента

Делать ее нужно максимально осторожно, при этом каждую деталь рекомендуется почистить моющим средством и тщательно высушить. Только после этого допускается сборка инструмента

Как снять звездочку

Для доступа к звездочке бензопилы надо:

1. Снять крышку картера, цепную гарнитуру и шину, а затем воздушный фильтр.
2. Выкрутить свечу, вместо которой вставить стопор поршня.
3. Выкрутить муфту сцепления, предварительно установив съемник в отверстие для универсального ключа. Это позволит открыть доступ к звездочке, после чего и последнюю можно снять.

После того как была удалена неисправная деталь, может быть произведена замена звездочки своими руками.

Как заменить масляный насос

Снятие масляного насоса происходит в такой последовательности:

1. Снять цепную гарнитуру, а затем открутить болты, которые фиксируют направляющую цепь к корпусу.
2. Теперь нужно снять насос и разделить его на две части, после чего удалить прокладку и поставить на ее место новую.

Если подобные действия не исправили проблему, то масляный насос нужно заменить. Все действия по сборке нужно выполнять в обратной последовательности.

Как установить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах ничем не отличается. Процедура и принцип установки также не отличаются и выполняются в том же порядке. Единственная сложность, которая может возникнуть при работе. Это определить назначение регулировочных винтов. Обычно винт T находится сверху, а H и L расположены внизу корпуса карбюратора. Там может быть еще один дополнительный винт.

Рисунок 3. Расположение механизмов управления

Обычно их цель определяется опытным путем, слегка меняя положение и контролируя результат. Как только назначение элементов четко определено, дальнейшая настройка не усложняется и выполняется обычным способом.

Регулировка карбюратора бензопилы является важной и необходимой процедурой, которую необходимо периодически выполнять для восстановления нормальной работы инструмента. Этот процесс не создает фундаментальных трудностей, но требует от пользователя быть осторожным, внимательным и соблюдать правила безопасности

Бензопилы обычно не удаляются, потому что вам нужно следить за их положением

Поэтому важно всегда помнить о возможности его запуска и проявлять необходимую осторожность

Регулировка должна выполняться плавно, с небольшими изменениями положения винтов, чтобы не вызывать слишком резких изменений в режиме вращения вала. Результат зависит от внимательности и усердия пользователя, а правильно настроенный карбюратор продлит срок службы инструмента.

Источник

Бензопила карбюраторная. Это элемент, который отвечает за смешивание топливовоздушной смеси

Не только стабильность двигателя, но и скорость всей бензопилы зависит от состояния и исправности этого важного агрегата. В связи с этим каждый владелец садового инвентаря должен изучить конструкцию карбюратора, а также ознакомиться с правилами его обслуживания и ремонта

READ Устройство Для Заточки Цепей Бензопилы

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

1. Отсоедините верхнюю крышку и снимите ее.
2. Аккуратно достаньте мембрану топливного насоса.
3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
4. Открутите нижнюю крышку.
5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

• старый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Как правильно приготовить бензо-масляную смесь для бензопилы при прохождении обкатки

Как уже было сказано, что в процессе обкатки бензопилы происходит притирка деталей. Для увеличения качества притирки деталей, рекомендуется в бак заливать бензин с увеличенным количеством масла, чем рекомендуется производителем. Зачем это нужно? Во время притирки наблюдается увеличение трения, поэтому детали нагреваются сильнее. Чтобы снизить температуру нагрева, следует уменьшить коэффициент трения, что возможно путем приготовления бензина с увеличенным количеством масла.

Бензин используется марки АИ-92, и не стоит заливать топливо с более высоким октановым числом, так как это только вредит инструменту. Покупатель должен быть уверен только в том, что заливаемый бензин действительно качественный, и соответствует заявленной стойкости к воспламенению под воздействием сжатия.

Масло для приготовления топливной смеси следует использовать только и исключительно двухтактное. Какое количество масла нужно добавлять на 1 литр бензина при обкатке? Для этого обращаемся к инструкции, поставляемой с инструментом, где производитель указывает нормированное значение. Как правило, этот показатель соответствует значению 1 к 50 или 1 к 40. Реже встречаются нормы 1 к 30 и 1 к 25, и зачастую такие значения предъявляются для китайских бензопил. Теперь выясним, как же правильно готовить бензо-масляную смесь при обкатке бензопилы? Во время притирки деталей инструмента нужно опираться на рекомендуемое производителем значение пропорции с прибавлением 20% или 5-10 мл.

• Если производитель рекомендует разбавлять бензин с маслом в пропорции 1 к 40, что соответствует 1 литру на 25 мл. В этом случае нужно прибавить к 25 мл масла еще 5-10 мл. Такая пропорция уместна только на время проведения обкатки инструмента, что позволяет снизить перегрев ЦПГ. Однако и усердствовать не нужно, так как не исключается возникновение нагара на стенках ЦПГ.
• Когда обкатка производится в зимнее время, тогда прибавляется к норме не менее 10 мл масла, а если летом, тогда достаточно прибавить 5 мл к нормированной пропорции. Увеличение пропорции бензина и масла зимой необходимо делать для того, чтобы исключить чрезмерную вязкость смазывающего вещества при отрицательных температурах, что повлечет за собой некачественную смазку деталей.
• Использовать рекомендуется только синтетические масла типа 2Т, предназначенные для ДВС с воздушной системой охлаждения. Синтетические масла стоят дороже, чем минеральные, но именно они способствуют увеличению эксплуатационного ресурса ЦПГ вашего инструмента.

Хранить готовую смесь не рекомендуется более 2 недель, если в составе присутствует спирт. Если уверены, что бензин не разбавлен спиртом, тогда продолжительность хранения увеличивается до 2-3 месяцев. Зная, сколько масла нужно добавлять в бензин при обкатке бензопилы, можно смело готовить смесь, и начинать процедуру.

Интересно знать! Если осуществляется обкатка бензопил марки «Дружба» или «Урал», тогда при обкатке двигателя нужно придерживаться пропорции 1 к 15, то есть на 1 литр нужно добавлять 66 мл масла. После завершения притирки деталей, на 1 литр бензина нужно добавлять 50 мл масла.

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

• забитый сапун крышки топливного бака;
• подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
• механическое заедание съемного пильного оборудования и другие мелкие дефекты.

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

• шатунно-поршневая группа;
• карбюратор;
• механизм сцепления;
• звездочка привода пильной цепи.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно.  Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снятОткручиваем винтВинт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пускаКатушка стартераКатушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже.  У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуреШнур закрепленВыступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пускаВинт прикрученШнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

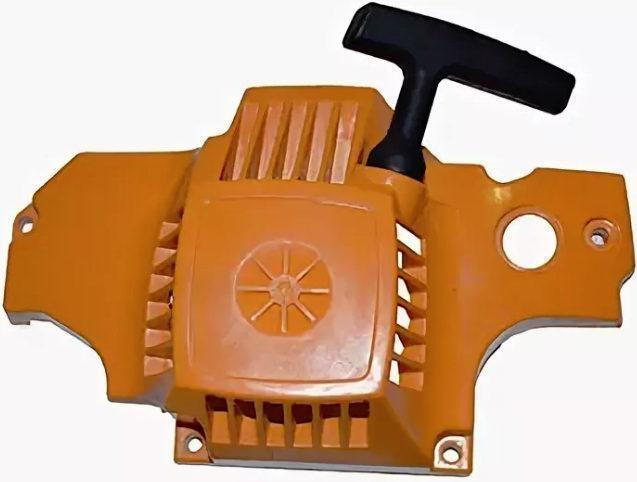

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.
