Как из бензопилы сделать болгарку

Как сделать болгарку из бензопилы своими руками

Бензопила — универсальный инструмент. Если ее оснастить дополнительным оборудованием, то можно сконструировать много полезных устройств. Один из таких механизмов — болгарка из бензопилы. Она предназначена для обработки разных материалов искусственного и природного происхождения.

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

  • отрезные диски (алмазные и армированные);
  • шлифовальный круг;
  • циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

  1. Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
  2. Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
  3. С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Советы и рекомендации

Следует внимательно следовать инструкции, если у вас насадка не самодельная, а покупная. Но для использования переделок тоже существуют определенные правила безопасности при использовании. Ниже приведены основные рекомендации по использованию болгарки:

  1. Обязательно должна присутствовать защита глаз и рук.
  2. Не следует устанавливать отрезной диск большого диаметра на маломощную пилу. Это может привести к преждевременному выходу из строя двигателя.
  3. Нельзя использовать болгарку без защитного кожуха.
  4. Обязательно провести контроль натянутости шкива.

Для изготовления переделки из бензопилы желательно использовать материалы только хорошего качества. Не исключайте применение защитного кожуха. Он может послужить гарантией безопасности. Шлифовальные круги желательно использовать с диаметром 115 мм. Их достоинство в том, что они выдерживают высокую скорость вращения, в отличие от кругов с большим размером.

Как сделать болгарку самостоятельно?

Более подробно рассмотрим, как сделать болгарку с применением пилы. Болгарка используется в большинстве домашних хозяйств, конечно, не часто, но это очень нужный и полезный инструмент. Бывают ситуации, когда такого инструмента нет под рукой, но имеется бензопила. Тогда можно изготовить болгарку в виде насадки на бензопилу, чтобы использовать для шлифования и резки.

Болгарка на основе пилы является самым простым по изготовлению инструментом. Угловые шлифовальные машины на основе пилы очень популярны. Основными частями такой болгарки являются подшипниковый узел с валом.

Преимущества болгарки из бензопилы:

  • Независимость устройства от наличия или отсутствия электрической сети. Такой инструмент можно использовать на любых площадках.
  • Производительность болгарки из бензопилы куда выше, чем выработка электрических аналогичных инструментов.
  • Стоимость изготовленного устройства гораздо меньше, чем покупка нового прибора соответствующей мощности.
  • Процесс изготовления такого оборудования очень простой.

На сегодняшний момент на рынке представлены многочисленные модели дополнительных специальных насадок для бензопилы, которые превращают ее в угловую шлифовальную машинку. Тем более что они предназначены на разные виды бензопил. Таким образом, можно приобрести насадку для соответствующей марки устройства.

Мировые производители бензиновых пил призывают не применять различные переходники и насадки для таких устройств. Связано это с тем, что диски для шлифования предназначены для работы со скоростью 7000 оборотов. А пила имеет возможность выдавать 13000-14000 оборотов. Результатом превышения скорости может быть разрушение диска, которое приведет к поломке инструмента. Также можно получить физические травмы.

Чтобы уменьшить разрушение диска рекомендуются следующие пути решения:

  1. Применение защитного кожуха.
  2. Понижение скорости оборотов бензопилы.

Для уменьшения количества оборотов двигателя рекомендуется употреблять редуктор скорости вращения.

Также для снижения быстроты вращения можно установить ведомый шкив наибольшей окружности. Шкив устанавливается на один конец вала. Он вращается с помощью ременной передачи от двигателя. Данный метод помогает избегать непредвиденных ситуаций при заклинивании диска. Ремень начнет проскальзывать на шкиве, когда произойдет остановка диска. При этом не происходит поломка инструмента.

На другом конце вала пилы располагается оправка, которая предназначена для точильных кругов.

Недостатки самодельной болгарки:

  • Попадание твердых частиц от работы болгарки внутрь воздушного фильтра двигателя может сказаться на перегреве и поломке пилы. Хотя воздушный фильтр приспособлен к загрязнению древесными опилками при работе бензопилой, металлическая пыль является более негативным фактором.
  • Возможность получения физического и материального ущерба при работе с болгаркой на основе бензопилы.

Видео: насадка-болгарка для бензопилы, установка и работа.

Как сделать бензорез по металлу своими руками

Самостоятельно изготовить насадку — болгарку не так легко, как может показаться на первый взгляд. Даже имея все необходимые элементы, два шкива, ремень, вал с креплением для диска и старую шину, потребуется повозиться, подгоняя все на свои места.

Самодельный экземпляр насадки на бензопиле Хускварна. Кожух использовали с обычной болгарки — разумное решение.

На первый взгляд все хорошо, но если приглядеться, то видно, что ремень установлен поверх штатной чашки сцепления. Работать нормально такая конструкция не сможет, т. к. ремень будет постоянно слетать. Её необходимо доработать, установив вместо сцепления шкив. А в остальном конструкция неплохая, учтено все вплоть до механизма натяжения.

Предлагаем посмотреть видео, автор которого рассказывает как сделать болгарку-бензорез из бензопилы своими руками используя старую шину. Вариант бюджетный, но опасный, т.к. нет никаких защитных отзывов. Настоятельно не рекомендуем использовать такие конструкции, они опасны.

Рекомендуем посмотреть интересное видео, автор которого также сделал насадку бензорез для бензопилы Хускварна своими руками.

Видео бензопилы в работе:

Есть еще один вариант сделать бензорез, это установить переходник для крепления отрезного диска непосредственно на сцепление, т. е. отказаться от использования шины или другого удлинителя. Именно такой вариант показан в видео ниже.

На видео видно, как после запуска двигателя, диск бензореза сразу же начинает вращаться, это означает, что сцепление не работает. Использовать инструмент без сцепления опасно и неудобно.

Сделать болгарку с бензопилы можно, специальная насадка добавит такой функционал, установить её можно самостоятельно. Делать своими руками, совсем не обязательно, т. к. в продаже имеются заводские, которые сконструированы с учетом требований безопасности. Работать с такой насадкой можно там, где нет возможности подключить электричество, в противном случае, легче и удобнее использовать обычную УШМ.

Как сделать ледобур из бензопилы своими руками?

Чтобы самодельный ледобур из бензопилы получился сбалансированным и удобным в эксплуатации, при его изготовлении необходимо придерживаться определенного порядка действий.

Алгоритм сборки приспособления выглядит следующим образом:

  1. Вначале потребуется сделать базовою заготовку. Для ее изготовления лучше всего подойдет цельный лист фанеры или 2 склеенных между собой металлических листа. На готовом изделии потребуется выполнить разметку, которая подскажет в каких местах нужно проделывать отверстия для креплений. Помимо этих отверстий в заготовке необходимо просверлить 2 дополнительные дырки. Первое из них нужно проделать напротив штатной звездочки самодельного бура, а второе – непосредственно вблизи первого. Второй отверстие будет служить местом для вкручивания фиксирующих гаек;
  2. Далее в верхней части заготовки из фанеры потребуется проделать углубление. Для этого подойдет шлифовальная машинка. К обратному месту готового углубления необходимо приложить используемый редуктор – это позволит определить подходящее место для его монтажа. Во время выбора места нужно учесть особенности бензопилы, которая используется для сборки самоделки. Если она оборудована 6-лучевой звездочкой, то для изготовления бура подойдет редуктор, размером 27 мм;
  3. После этого редуктор потребуется предварительно отцентрировать и установить его в устройство бура. Элемент должен быть надежно прикреплен к нижней части заготовки из фанеры. К верхней ее части необходимо прикрепить используемую бензопилу. Далее потребуется завести ДВС садового инструмента и проверить устойчивость устройства под действием вибрации;
  4. Затем к самоделке нужно прикрепить шнек. Для этой цели подойдет труба, которая имеет толстые стенки. К редуктору труба должна крепиться при помощи двух надежных болтов. Фиксация шнека и используемого редуктора выполняется при помощи переходника, одновременно выполняющего функции амортизатора. Для изготовления переходника подойдет 15-сантиметровая труба, на которую нужно предварительно наварить кольца. Готовый переходник потребуется очистить от образовавшихся заусенцев на токарном станке;
  5. Для более комфортной эксплуатации самодельного мотобура к приспособлению потребуется прикрепить рукоятки. Их можно сделать из предварительно изогнутой металлической трубы, оба края которой требуется оборудовать резиновыми уплотнителями. Готовая рукоятка крепиться к самоделке при помощи саморезов или любых других крепежей;
  6. Далее образовавшиеся лишние части используемой ранее фанеры потребуется отрезать. Оставшиеся края необходимо обработать при помощи электрического лобзика;
  7. Готовый ямобур из бензопилы нужно укомплектовать ножами для проделки лунок. Для этой цели подойдут листы из стали. Каждый из них потребуется обрезать и надежно приварить к металлической трубе, ранее используемой в роли шнека. В результате приваренные куски металлических листов вместе с шнеком должны напоминать спираль. Для более эффективного использования края металлических кусков потребуется тщательно заточить.

Адаптер-насадка «Цепная пила» на болгарку

Детище китайской конструкторской мысли CHAIN SAW насадку «Цепная пила» можно заказать на АлиЭкспресс вместе с китайской болгаркой или отдельно. Стандартная комплектация состоит из: инструкции в виде иллюстраций, цепи (могут быть разных размеров), шины направляющей, звездочки, крепления шины к УШМ и других крепежных элементов, рукоятки, комплекта ключей, масленки, защиты цепи.

Для того, чтобы установить адаптер на болгарку, вначале с нее снимают фланец и устанавливают звездочку из комплекта и хорошо ее закрепляют с помощью гайки. Базовый блок фиксируют стяжкой на редукторе, затем с помощью винтов с обеих сторон.

Затем устанавливаются направляющая шина с цепью, предохранитель для рук и защитный кожух, рукоятка. Обязательно следует проверить натяжение цепи и смазать ее маслом. Монтаж приспособления для переделки болгарки в бензопилу можно посмотреть в видео:

По сравнению с электрической цепной пилой Макита цепная пила из болгарки CHAIN SAW выглядит довольно миниатюрно.

По отзывам владельцев, подобное приспособление работает вполне нормально, справляется с распиловкой тонких досок, поленьев, бруса до 10 см. При отсутствии полноценной цепной пилы устройство вполне может заменить ее. Однако эксплуатация подобного оборудования может быть опасна, поэтому следует взвешенно оценивать все «за» и «против».

Для чего прибегают к самодельному варианту?

Подобные самодельные аппараты делаются, прежде всего, для экономии средств. В настоящее время рынок садового инструмента переполнен различными предложениями, но цена на такую продукцию бывает порою очень высокой и не каждый может позволить себе подобную покупку.

Еще одной причиной, по которой умельцы прибегают к подобного рода переделкам – желание иметь у себя дома многофункциональный аппарат, способный помочь в различных работах. К тому же такой вариант значительно экономит место в гараже или сарае. Ведь для размещения нескольких инструментом потребуется выделение дополнительной площади.

Недостатки самодельной болгарки:

  1. Твердые частицы во время работы могут попадать в воздушный фильтр, а это негативно сказывается на работе пилы и приводит к перегреву. Фильтр бензопилы адаптирован к опилкам и древесной пыли, а частицы от металла действуют более агрессивно, поэтому и причиняют больше неудобств.
  2. Не исключается получение травм во время работы с самодельной болгаркой.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

  • рамы;
  • двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
  • подвески, имеющей амортизатор;
  • руля;
  • пассажирского сиденья;
  • лыж либо гусениц;
  • системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Адаптер-насадка «Цепная пила» на болгарку


Адаптер на болгарку Детище китайской конструкторской мысли CHAIN SAW насадку «Цепная пила» можно заказать на АлиЭкспресс вместе с китайской болгаркой или отдельно. Стандартная комплектация состоит из: инструкции в виде иллюстраций, цепи (могут быть разных размеров), шины направляющей, звездочки, крепления шины к УШМ и других крепежных элементов, рукоятки, комплекта ключей, масленки, защиты цепи.

Для того, чтобы установить адаптер на болгарку, вначале с нее снимают фланец и устанавливают звездочку из комплекта и хорошо ее закрепляют с помощью гайки. Базовый блок фиксируют стяжкой на редукторе, затем с помощью винтов с обеих сторон.

Полезные советы

При изготовлении своими руками такого механизма, как болгарка из бензопилы, следует пользоваться исключительно хорошими материалами. Бывший в эксплуатации защитный кожух дает некую гарантию прикрытия и сохранности.

Что касается шлифовальных кругов, то лучше отдавать предпочтение с диаметром 115 мм. Такие диски способны выдерживать высокую скорость вращения, в отличие от кругов с диаметром 230 мм. Большие увеличивают шанс выхода из строя оборудования.

Болгарку из пилы, выполненную своими силами, можно применять для обработки древесины, операций с металлическими изделиями, работы с камнем, кирпичом и другие строительные работы.

Переделка разнообразных инструментов и применение приспособлений на базе двигателя пилы считается весьма полезным и интересным родом деятельности. Такое занятие развивает инженерную логику, расширяет человеческие возможности.

В результате такого занятия человек получает ценный опыт, а также многофункциональное производительное оборудование, которое можно широко эксплуатировать в домашнем хозяйстве. Такой помощник, как болгарка из бензопилы, существенно облегчает жизнь и экономит финансовые средства человека.

Republished by Blog Post Promoter

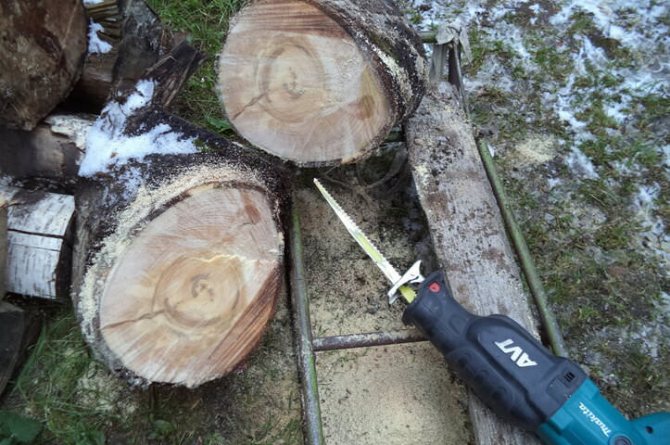

Чем отличается от электролобзика

Основным и самым важным отличием электроножовки от электролобзика является разное предназначение этих инструментов. Можно сказать, что электроножовка призвана разрушать, а её младший родственник — созидать.


Чаще всего электроножовка используется для быстрого распила материала, преимущественно по прямым линиям. Она с лёгкостью справится с конструкциями любой формы и любым материалом. Картон, дерево, гипсоволокно, металл, бетон, стекло, керамика — это лишь небольшой перечень материалов, которые можно пилить при помощи электроножовки. Такой фронт работ характерен как раз для демонтажа и прочих, относительно грубых, ремонтных работ.


Электролобзик же больше подходит для более точной работы с плоскими поверхностями и целесообразнее использовать его в случаях, когда требуется фигурная резка.


Другим серьёзным отличием является форма инструментов, от которой зависят их возможности. Вытянутый корпус электроножовки и довольно длинное ножевое полотно позволяют делать распил в самых труднодоступных местах, куда с широким электрическим лобзиком просто-напросто невозможно подлезть.


Благодаря своей конструкции и гибкому полотну сабельная электропила может спиливать выступающие элементы вровень со стеной, чем довольно широкий электролобзик похвастаться не может. Электроножовкой можно без проблем пилить “на весу”, для электролобзика обязательна ровная поверхность, чтобы обеспечить плотный упор в материал его рабочей областью, во избежание поломки инструмента.


Таким образом, когда нужно определиться, какой инструмент нужен: пила сабельная или электролобзик, в первую очередь следует чётко обозначить предполагаемые задачи.


Электроножовка менее прихотлива к условиям эксплуатации и может работать в самых экстремальных условиях. Её с лёгкостью освоят даже новички. Инструмент способен делать достаточно ровные распилы, но, тем не менее, больше подходит для черновых работ.


Электролобзик в руках мастера становится непревзойдённым инструментом для выпиливания фигурных элементов, но требует большей сноровки и имеет ограничения в своих возможностях.

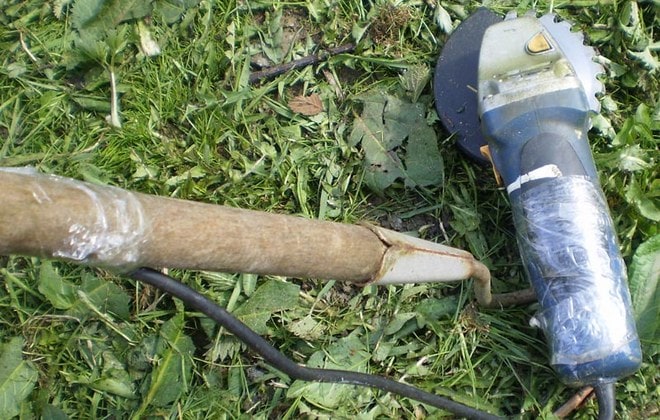

Из болгарки

Болгарка есть у каждого мастера. Это самый подходящий инструмент для создания триммера. В отличие от магазинных устройств он сильнее по мощности и имеет хорошие обороты. Рассмотрим, как изготовить триммер из болгарки своими руками, порядок работ:

  1. Вначале готовят скобу. Она предназначена для обхвата корпуса болгарки. Металлическую пластину прикладывают к корпусу и сгибают.
  2. С двух сторон корпуса находятся резьбовые отверстия, в которых крепится перекидная ручка. К ним прикрепляют скобу триммера.
  3. В скобе с двух сторон просверливают отверстия таким образом, чтобы они соответствовали проемам, находящимся на корпусе инструмента. Для точности на детали делают пометки маркером, зажимают ее тисками и сверлят.
  4. Затем к скобе приделывают направляющую. Ее размер должен соответствовать длине корпуса или быть немного короче. Направляющую прикрепляют сварочным аппаратом, остатки окалины сбивают. Деталь шлифуют щеткой по металлу.
  5. Из металлической трубы изготавливают ручку (штангу). Чтобы ручку закрепить под уклоном, кончик трубы срезают под скос. Готовую ручку приваривают к конструкции, окалину сбивают и деталь зачищают щеткой.
  6. Чтобы прикрепить инструмент, нужно открутить защитный диск болгарки.
  7. Затем самоделку устанавливают на колеса. Для этого можно позаимствовать колеса от тележки или детской коляски с кронштейнами.
  8. Вначале монтируют болгарку, затем колесо с кронштейном. Все закрепляют болтом. С другой стороны делают такой же крепеж.
  9. Режущий узел изготавливают из стального троса. Подойдет капроновый провод, предназначенный для триммеров. Его продевают сквозь зажимную гайку и отверстие для ключа по методу крест-на-крест. Затем гайку закручивают вместе с тросами.
  10. Провод фиксируют изолентой.

По технике безопасности рекомендуется изготовить для устройства защитное приспособление. Кожух для болгарки делается из алюминиевого листа или тонкой жести.

Насадка из деталей от старого кустореза

При всех преимуществах описанной выше самоделки ее главным недостатком является неаккуратный срез, обусловленный способом воздействия цепной пилы на тонкие ветки. Поэтому для стрижки декоративных кустов зеленой изгороди лучше использовать режущий инструмент от старого кустореза со сгоревшим мотором.

Инструменты и материалы

Помимо инструментов, предназначенных для изготовления предыдущего изделия, вам потребуются:

  • токарный станок;
  • метчики и плашки с правой резьбой;
  • метчики и плашки с левой резьбой.

Вне зависимости от модели кустореза, приводной механизм устроен одинаково – на приводном валу закреплен диск, выполняющий функцию кривошипно-шатунного механизма, иными словами, эксцентрика с одним или двумя шатунами.

При изготовлении переходника вам придется нарезать резьбу, чего невозможно сделать без плашки или метчика, в зависимости от того, где именно вы будете ее нарезать.

Кроме того, вам потребуются:

  • круглый и шестигранный стальной пруток различного диаметра/сечения для изготовления переходника;
  • обрезки листовой стали толщиной 2 мм различного размера для изготовления переходной пластины;
  • болты, гайки и шайбы разных размеров.

Порядок действий

Вот порядок действий:

  1. Разберите старый кусторез, чтобы отсоединить от двигателя и корпуса режущий инструмент.
  2. Убедитесь, что оба ножа плотно прилегают друг ко другу, а вращение приводного вала приводит их в противофазное движение. Чтобы проверить состояние лезвий, вставьте между зубцами тонкий лист бумаги, затем проверните вал, если зубцы достаточно остры и плотно прилегают друг ко другу, механизм разрежет бумагу, если же недостаточно, то сомнет.
  3. Если с режущим инструментом все в порядке, то снимите диск с болгарки или шину и цепь с пилы, чтобы освободить приводные валы этих инструментов. Не забывайте, что с вала бензопилы придется снять еще и шестеренку (звездочку).
  4. Осмотрите приводной механизм ножей, попробуйте выкрутить или открутить переходник, ведь чем меньше элементов между диском и двигателем или сцеплением (оно есть лишь на бензиновых кусторезах), тем надежней будет новое изделие.
  5. Составьте чертеж, в котором в натуральный размер зарисуйте приводной валы пилы или болгарки, а также диск кустореза или его приводной вал, если не удалось его снять. Укажите в чертеже размер и направление резьбы.
  6. Продумайте форму и размер переходника, чтобы он соответствовал указанным на чертеже элементам. Помните, если вы не смогли открутить переходник диска, а его резьба отличается от резьбы на пиле или болгарке, то после накручивания на него самодельного переходника обе детали придется приварить друг ко другу, в противном случае они раскрутятся даже от небольшой нагрузки. Именно поэтому мы рекомендуем выкрутить штатный переходник и крепить новую деталь напрямую к диску.
  7. Сделайте чертеж привалочных плоскостей пилы или болгарки и режущего инструмента с крепежными отверстиями, учитывая направление лезвия относительно корпуса моторизованного оборудования.
  8. Соберите воедино болгарку/пилу, переходник и режущий инструмент, затем измерьте расстояние между их привалочными плоскостями, а также их ориентацию относительно друг друга.
  9. Составьте чертеж переходной коробки, которая соединит пилу или болгарку с режущим инструментом и скроет переходник. Помните, коробка должна быть оснащена хотя бы одной съемной стенкой и одной съемной крышкой, в противном случае вы не сможете нормально отсоединять режущий механизм от инструмента.
  10. Изготовьте переходную коробку, затем соберите все детали нового инструмента воедино и убедитесь в его работоспособности.

Для чего прибегают к самодельному варианту?

Подобные самодельные аппараты делаются, прежде всего, для экономии средств. В настоящее время рынок садового инструмента переполнен различными предложениями, но цена на такую продукцию бывает порою очень высокой и не каждый может позволить себе подобную покупку.

Еще одной причиной, по которой умельцы прибегают к подобного рода переделкам – желание иметь у себя дома многофункциональный аппарат, способный помочь в различных работах. К тому же такой вариант значительно экономит место в гараже или сарае. Ведь для размещения нескольких инструментом потребуется выделение дополнительной площади.

Недостатки самодельной болгарки:

  1. Твердые частицы во время работы могут попадать в воздушный фильтр, а это негативно сказывается на работе пилы и приводит к перегреву. Фильтр бензопилы адаптирован к опилкам и древесной пыли, а частицы от металла действуют более агрессивно, поэтому и причиняют больше неудобств.
  2. Не исключается получение травм во время работы с самодельной болгаркой.

Правильный монтаж насадки “болгарка” на бензопилу

Модельный ряд этих вспомогательных приспособлений достаточно широкий и выпускается для большинства современных бензопил.

Он состоит из ведущего барабана (шкива), который через ременную передачу связан с мотором и вращается непосредственно от него, предохранительного щитка и крепежных элементов.

Процесс переоснастки пилы в болгарку с готовым вспомогательным приспособлением выглядит так:

  • изучить инструкцию для его правильной установки;
  • снять направляющую бензопилы, а также освободить сцепление;
  • агрегировать шкив на приводный вал звездочки пилы;
  • подсоединить ременную передачу с распиловочным диском, что поможет изменить крутящий момент нового устройства (в противном случае нужен редуктор);
  • взять шпильки, которые шли в комплекте к насадке «болгарка», или же используем те крепежи, которые были сняты вместе с шиной пилы, и закрепить ими адаптер.

Как видим, ряд несложных действий – и насадка на бензопилу «болгарка» быстро адаптируется под моторизированный инструмент, который есть практически у каждого.

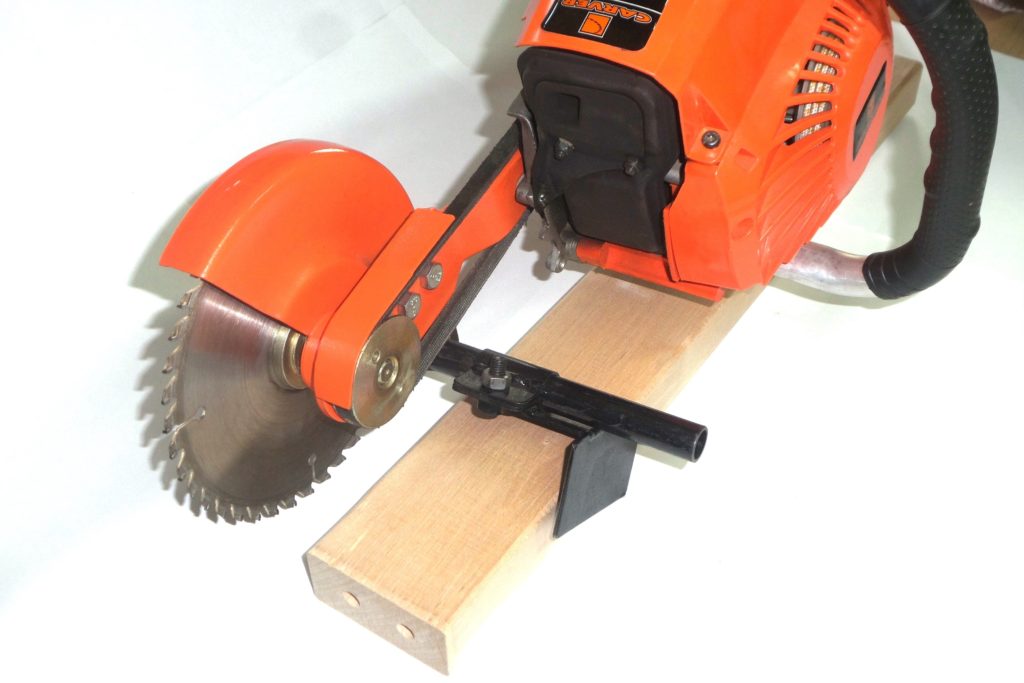

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы.  Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

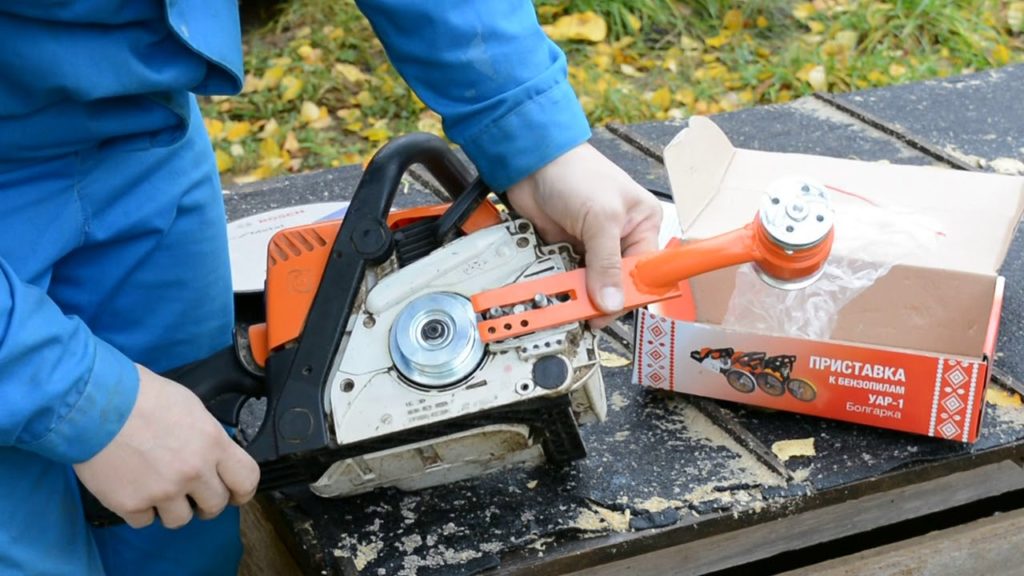

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Это интересно: Устройство и характеристики бензопилы Байкал БП-3400 и других моделей: распишем по порядку

Заводские насадки

В настоящее время можно приобрести уже готовую заводскую насадку на бензопилу, которая позволит сделать инструмент многофункциональным. С установкой подобного приспособления проблем не возникает, если действовать по инструкции и подобрать ее в соответствии с моделью имеющейся бензопилы

Стоит обратить внимание, что заводские насадки не бывают универсальными, а производители не всегда указывают весь перечень подходящих пил, поэтому легко ошибиться при выборе

насадка-болгарка на бензопилу

Благодаря универсальности бензопилы ее спектр применения можно значительно расширить и использовать не только по прямому назначению, но и в качестве насоса, бура или даже мотора для небольшой лодки. Ассортимент насадок представлен следующими моделями:

  • Бензорез, предназначенный для распиливания металлических изделий и даже камня. Цена варьируется от 1700-1850 рублей.
  • Дебаркер – с его помощью производится очищение бревен от сучьев, веток и коры, а также изготовление паза и чашки. Подобное приспособление для сдирания коры стоит около 1400 рублей, а улучшенная модификация начинается от 15000 рублей. Для шкурения бревен – 1600-1990 рублей.
  • Лебедка, помогающая вытаскивать лодки из воды, мелкий транспорт из грязи, а также перетаскивать различные материалы. В дополнение поставляется блок, который увеличивает мощность пилы, а также способствует изменению траектории движения. Цена варьируется от 3000 до 4000 рублей.
  • Водяная помпа.
  • Косилка для покоса сорной травы, газонов и зерновых культур. Ценовая политика роторной насадки от 2200 до 2500 рублей. Выпуск производится чаще всего для пил фирмы Штиль.
  • Мотобур, используется для сверления ям и прорубей. Стоимость такого приспособления колеблется от 2500 до 5200 рублей.
  • Болгарка. Цена в пределах 2200 – 2760 рублей.
  • Лодочный двигатель для небольших лодок с высотой не более 38 см. Стоимость варьируется от 1200 до 2200 рублей.
  • Небольшая пилорама для распилки древесины и осуществления заготовок.

Насадка циркулярная НМЗ 544

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
