Как поменять катушку на триммере электрическом Makita

Триммерные головки: виды и принцип действия

Отечественный рынок предлагает владельцам триммеров катушки нескольких видов: ручные, полуавтоматические, автоматические и универсальные. Отличаются они друг от друга как способом подачи лески, так и принципом ее зарядки. Намотать леску также можно разными способами. По этому принципу катушки классифицируются на быстрозарядные и разборные.

Перед тем, как приобрести триммер и/или купить запасные катушки к нему, нужно обязательно ознакомиться с тем, какие именно расходники подходят к той или иной модели

Это важно, так как бобины разных изготовителей могут отличаться не только методами подачи и заправки корда, но и осью крепления, типом резьбы, а также диаметром используемой лески. Например:

• ось крепления может быть неподвижной (фиксированной) или поворачивающейся на 90°, 180° либо 360°;
• для маломощных триммеров подходит леска диаметром от 1,3 до 1,6 мм, а для более производительных — до 2,0 мм;
• профессиональные триммеры, как правило, комплектуются универсальными головками с диаметром режущего корда от 2,5 до 4,0 мм.

Бобины с ручным управлением

Ручная косильная головка представляет собой катушку, в которой режущий корд при износе вытягивается владельцем триммера самостоятельно. Для этого необходимо выключить инструмент, снять головку и при помощи рук вытянуть леску на необходимую длину. Однако, несмотря на некоторые неудобства, данный вид головок считается самым надежным.

Способ 2 — как правильно одеть леску на катушку мотокосы с фотоописанием и видео

Второй способ отличается от первого тем, что в катушку заряжается не цельный кусок оснастки, а отрезки из двух частей. Этим способом пользуются производители, и он также подойдет тем, у кого остались остатки материала. Принцип того, как вставить два отрезка лески в наводку мотокосы, одинаковый с первым способом, и чтобы в этом убедиться, ниже детальная инструкция:

1. Есть два одинаковой длины отрезка материала, которым можно воспользоваться
2. Берется один отрезок, и изгибается край в виде зажимной скобы или крючка, при помощи которых будет выполняться закрепление лески
3. Внутри катушки имеются отверстия в виде кронштейна для фиксации, которые находятся там неспроста. Если их нет, тогда второй вариант не подойдет. Внешний вид этих кронштейнов показан на фото ниже. Каждый кронштейн находится на своей половине
4. Скобой лески следует зацепиться за кронштейн, и произвести ее наматывание с соблюдением направления стрелки
5. Наматывается оснастка до момента, пока не останется отрезок 10-15 см, который фиксируется в соответствующем отверстии на боковой части наводки
6. Аналогично проводятся манипуляции со вторым концом лески
7. Заводятся выступы в отверстия головки, а затем, извлекая оснастку из временных креплений в катушке, устанавливается крышка с фиксаторами

Вышеописанная инструкция о том, как установить в мотокосу леску, поможет не только правильно, но еще и быстро произвести процедуру замены. Сборка катушки триммера, как говорилось выше, может выполняться без снятия головки, но в таком случае понадобится удобно зафиксировать инструмент. Видео инструкция представлена ниже.

https://youtube.com/watch?v=ubFohAXDznU%3F

Как искать неисправности в механической части

Передача вращения от электрического триммера косильной головке выполняется так же, как у моделей с двигателем внутреннего сгорания: внутри прямоугольного участка штанги работает цельный вал, а у изогнутого — тросик.

Их длина, диаметр и конструкция подбираются производителем под конкретные размеры составной штанги.

Особенности места соединения составной штанги

Оно выполнено переходником с винтовым зажимом.

Большая головка винта сделана для удобства регулировки положения косильного органа внизу штанги. Угол поворота подбирается индивидуально.

Мне удобно выставлять его так, чтобы продольная ось защитного кожуха и оси электродвигателя располагались в одной плоскости.

В этом месте иногда может возникнуть неисправность, связанная с передачей крутящего момента от прямого вала на тросик. Она проявляется тем, что на холостом ходу двигателя триммер нормально работает, а уже под небольшой нагрузкой косильная головка перестает вращаться.

Способ ее устранения хорошо показал владелец видеоролика «Ремонт электротриммера» Роман Шапков. Рекомендую посмотреть.

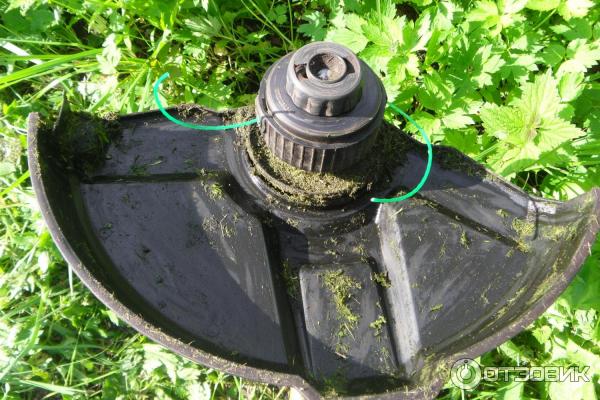

Способ крепления косильной головки и кожуха

На моем триммере снизу штанги закреплен заклепками переходник, в который ввернут крепежный болт защитного кожуха.

Выходной вал вращающегося тросика имеет на конце шестигранник. На него надевается пластмассовая косильная головка.

Изнутри в нее вставляется возвратная пружина автоматического сброса лески при косьбе.

На нее вставлена шпуля. Она прикручивается сверху фиксирующей гайкой.

Устройство косильной головки с леской довольно простое.

Однако все пластиковые детали не обладают высокой прочностью, подвержены износу. Их рабочие поверхности стираются. После трех сезонов работы на моем триммере расширились выходные отверстия лески из косильной головки, уменьшилась толщина фиксирующей гайки.

Применять защитные меры к износу сложно, а ремонт этих деталей проще всего выполнять полной заменой головки. Ее несложно купить: надо только знать точные размеры шестигранника и оценить новую конструкцию по рабочим характеристикам.

Секреты выбора лески

Среди частых неисправностей триммерной катушки встречаются случаи, когда леска закончилась или просто запуталась из-за неправильной намотки на шпулю. Устранить их не сложно.

Но на практике я встретился с еще одним дефектом лески, которую продали в государственной торговой сети от Московской компании ООО «Патриот». Ее вид в заводской упаковке.

Как я понял, она специально запрятана в герметичный пакет: нельзя потрогать при покупке.

Когда вскрыл упаковку для установки лески в шпулю, то сразу бросилась в глаза ее пластичность, а не упругость. Она легко изгибается, ведет себя как мягкая проволока: при контакте с травой сразу ломается. Косить ей невозможно: удалось вернуть продавцу.

С тех пор покупаю только ту леску, которую можно помять в руках и оценить ее эксплуатационные свойства.

От сортов обычной круглой лески стараюсь отказываться. Предпочитаю им ребристую форму с гранями: звездочку, трапецию, квадрат или треугольник. Они лучше срезают траву.

Как устранить повышенную вибрацию

Надежно собранная механика триммера хорошо сбалансирована. Она обеспечивает удобную работу. Однако подшипники со временем могут износиться, потерять смазку.

Сборный вал, передающий вращение от двигателя шпуле, способен касаться внутренних стенок штанги, создавая излишнее трение с нагревом.

Такой дефект можно и необходимо устранять. Эту технологию показывает Ремонтник ТВ своим видеороликом «Вибрация при работе электрокосы».

Полезные товары

• Стержень-губка для чистки от ржавчины
• Универсальный ТВ пульт в виде брелка
• LED насадка для душа

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Намотка лески

Заправка лески в катушку триммера является сравнительно простой процедурой при условии, если вы будете придерживаться определенного алгоритма действий. Когда нужно определить, сколько метров расходного материала достаточно, накрутите его на шпульку так, чтобы моток не превысил диаметр бортиков. Определившись с длиной корда, следуйте следующей инструкции:

1. Сложите расходный материал вдвое, чтобы один конец лески был длиннее другого на 10–15 см.
2. Зарядку нужно начинать с центрального бортика, который делит шпульку триммера на 2 части. Найдите паз, куда и следует вставить корд. Последний согните вдвое.
3. Определите, в каком направлении нужно наматывать леску. Для этого присмотритесь к шпульке, на которой может находиться стрелка или надпись. Она указывает сторону наматывания. Если на катушке никаких обозначений нет, то посмотрите на стрелку на косильной голове – проводите наматывания в противоположном направлении.
4. Намывать расходный материал следует аккуратно, виток к витку. Старайтесь придерживаться максимального натяжения нити.
5. После завершения укладки корда закрепите сначала короткий конец материала. Для этого вставьте его в паз на боковине катушки, который подойдет по диаметру. Второй конец (подлиннее), прикрепите в пазу на другой стороне шпульки триммера.
6. Зафиксировав леску, обрежьте ее концы. Не забудьте оставить припуски примерно по 10 см.
7. Установите заправленную катушку к косильную головку устройства. Для этого нужно поочередно вставлять и подтягивать нить в выходные отверстия головки, чтобы затем поместить шпульку устройства в кожу.
8. Приложив требуемое усилие, вытяните корд из фиксирующих пазов и подтяните материал. По завершении этого действия наденьте крышку и зафиксируйте ее при помощи защелок.

Пошаговая намотка лески на катушку Намотать корд на триммер можно и другим способом, при котором заряжаются два отрезка материала вместо одного. Замену производится так:

1. Согните один конец кордовой нити в виде крючка.
2. На дне шпульки должно быть отверстие, которое предназначено для фиксации лески. Вставьте туда согнутый конец нити.
3. Намотайте кордовый материал по направлению стрелки до нужного уровня, который не превышает диаметра катушки триммера.
4. Те же действия нужно проделать для второй ячейки шпульки.
5. Сборка головки устройства схожа с первым способом.

Как заменить леску на триммере?

Замена лески триммера пошаговой инструкцией позволит даже неискушённому в таких делах владельцу газонокосилки выполнить достаточно сложную работу.

Однако прежде чем начинать работы по замене лески на триммере, необходимо обеспечить безопасность выполнения работ

В частности, следует предпринять меры защиты от неосторожного или самопроизвольного включения газонокосилки:

• исключить самопроизвольный запуск,
• удалить аккумуляторную батарею (если применяется),
• поместить инструмент на удобной для работы площадке.

Работы по замене лески триммера удобно выполнять, когда газонокосилка лежит на столе, а мастер, кем выполняется замена лески триммера, имеет возможность подступиться к инструменту с любой стороны.

Шаг 1: съём крышки головки триммера

На первом этапе разборки снимается крышка головки триммера. На примере моделей триммеров «Black and Decker» и прочих, для удаления крышки обычно достаточно применить некоторую нажимную силу, чтобы отжать защёлку-фиксатор, которая находятся на боковой стороне корпуса головки.

На некоторых моделях газонокосилок первоначально предусматривается демонтаж головки триммера, для чего используется ключ-шестигранник, входящий в комплект инструмента. Головка обычно удерживается двумя-тремя винтами, доступ к которым обеспечивается через боковые отверстия задней декоративной крышки.

Крышка головки, куда устанавливается катушка с леской, обычно удерживается за счёт язычка-защёлки. Достаточно некоторым усилием отжать язычок-защёлку и чуть провернуть крышку, после чего крышка легко снимается В момент отжимания язычка-фиксатора нужно слегка повернуть и приподнять крышку головки триммера, чтобы извлечь намоточный барабан.

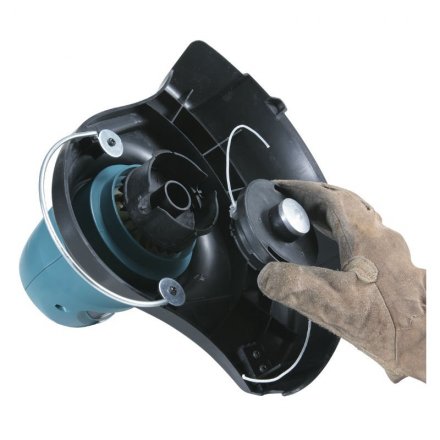

Шаг второй: извлечение намоточного барабана (катушки) с леской

Следующим этапом процесса становится выемка намоточного барабана с леской из внутренней области головки. Нужно повернуть головку открытой стороной, чтобы видеть леску и катушку. На боковине головки найти два углубления (проушины), через которые леска выведена наружу.

Следует высвободить леску из отверстий провернув барабан , после чего аккуратно извлечь катушку из области головки. Намоточный барабан некоторых моделей установлен на пружине. Этот момент нужно учитывать, выполняя операцию по извлечению.

Процедура извлечения катушки триммера с леской из внутренней области головки: 1 – головка в сборе с катушкой; 2 – извлечение аккуратно с малым осевым поворотом; 3 – извлечённые детали Старая леска полностью снимается с катушки. Чтобы выполнить удаление старой лески триммера, нужно снять лесу с петель-фиксаторов и потянуть свободный конец. Таким методом удаляется вся старая намотка. Аналогичный процесс повторяется на второй секции барабана. Мастеру рекомендуется пользоваться перчатками при выполнении работ.

Пошаговые инструкции по намотке шпули триммера и кустореза

Чтобы не ошибиться в выборе подходящей лески для вашего инструмента, сначала разберите головку и посмотрите на боковую стенку катушки. Эта информация обычно предоставляется в виде подсказки, которая не позволит вам ошибиться при использовании соответствующего оборудования.

Если на катушке указана информация о том, какой диаметр лески можно заполнить, эту информацию можно указать в инструкции. Определившись с толщиной или диаметром защелки, осталось разобраться, как ее зарядить. Это можно сделать двумя способами, но не все из них применимы. Мы рассмотрим оба метода подробно, и в зависимости от того, какие модели косилок и триммеров вы используете, вы определите, какой вариант подходит.

Как намотать леску на катушку триммера видео

В этом видеоуроке подробно показано, как наматывать на триммер или мотокосу новую леску. Для удобства откручиваем косильную головку. Для наглядности и удобства. Снимайте по направлению, заданному стрелкой. Для начала открыть головку. Здесь есть защелки по бокам. Их 2 штуки. Можно снять руками, но если не поддается, используйте отвертку. Конструкция состоит из 2 частей. Головка, пружина, на которой производится намотка лески. Крышка. У некоторых кнопка вставляется отдельно.

Если говорить о принципе работы, ничего сложного здесь нет. Крышка имеет фиксаторы. Катушка в собранном положении поджимается пружиной. Фиксаторы не дают проворачиваться. Нажимаем на кнопку, катушка немного приподнимается, проворачивается на несколько оборотов или на пол оборота, леска при этом подается наружу. Отпускаете кнопку. Катушка опять фиксируется до тех пор, пока снова не понадобится выпустить новую леску.

Что касается выбора диаметра лески. На некоторых катушках информация написана. Имеется отверстие для лески диаметром 1,6 мм, 3-3,3. 2 и более миллиметра. Если информации не указано, максимально допустимый диаметр определите, взяв головку и продев леску в выпускное отверстие

Обратите внимание на инструкцию по эксплуатации триммера

В показанной на образце катушки используют два метода. В бортике, который делит ее на две части, проделана прорезь до конца. В неё засуньте леску. Необходимое количество определяем, намотав на одну из частей катушки. Длина не должна выходить за пределы. В данном случае необходим кусок около 4 м лески диаметром 3 мм. Меньшего диаметра понадобится больше.

Отрезанный кусок складываем в двое. Один конец отпускаем немного длиннее – на 10-15 см. Согнём посильнее. Находим на катушке прорезь и заводим туда петлю. Очень важный момент. Имеется надпись Wind Line. Указано направление намотки. Если этого не нашли, то смотрите на стрелку, указанную на косильной головке и леску наматывайте в противоположную сторону.

Продолжение на видео канала “HotSEM” с пятой минуты.

Владельцы частных домов знают, насколько необходимым является такой тип инструмента, как триммер. Он может быть бензиновым и электрическим, а отличаются они конструкцией силовых агрегатов. Для укоса травы на участках, где имеются камни, деревья и прочие препятствующие объекты, в качестве режущего устройства применяется леска. Этот расходный материал в процессе применения изнашивается, поэтому как намотать катушку триммера, подробно рассмотрим в материале.

Технические характеристики

• Триммер Bosch AFS 23-37 является единственным, на данный момент, триммером из линейки бош, который предназначен для работы как с ножом, так и с леской.
• Модель: Bosch AFS 23-37
• Артикул BOSCH (Номер для заказа): 06008A9020
• Код EAN: 3165140824316
• Тип двигателя: электрический
• Расположение двигателя: верхнее
• Мощность (Вт): 950 Вт
• Мощность двигателя (л.с): 1.3 л.с.
• Количество оборотов: 6000 об/мин
• Вид штанги: прямая, разборная
• Тип привода: тросик
• Форма ручки: D-образная + прямая ручка
• Регулировка высоты ручки: есть
• Вид режущего элемента: леска/нож
• Размеры ножей: 230 мм
• Диаметр лески: 3.5 мм
• Ширина обработки, леска / нож: 370 мм / 230 мм
• Тип электропитания: сеть 220В
• Уровень шума при работе (дБ): 96 дБ
• Защита: защитный кожух
• Вес нетто: 5.2 кг
• Вес брутто: 7,5 кг
• Длина в собранном виде: 1650 мм
• Размер коробки (ДxШxВ): 960 x 250 x 100 мм
• Комплектация: электрокоса, документация, леска, триммерная катушка, нож, плечевой ремень, D – образная ручка, прямая ручка, набор инструментов и крепление ножа, 3 лески (одна установлена в катушке, две находятся в ручке)
• Гарантия: 2 года + дополнительный год гарантии при регистрации на сайте MyBosch

Как выбрать леску для триммера

Купленный в магазине триммер уже готов к работе — в него заправлена стандартная капроновая рыболовная леса. Она срезает траву, но с работой справляется плохо — быстро выходит из строя и косит только молодые, тонкие растения. Старую траву и сорняки с одеревеневшими стеблями она не берет совсем или срезает с трудом, быстро изнашиваясь. Хватает ее на малое время, после чего нужно заменить леску в триммере.

Не рекомендуется использовать рыболовную леску, лучше взять специальную нить с сердечником из стекловолокна. Она продается в строительных магазинах. Остановите свой выбор на варианте, имеющем в сечении квадрат или треугольник, — их острые грани будут работать как ножи.

Расход лески для триммера при использовании граненого и армированного расходного материала снизится в 2-3 раза, во столько же раз увеличится производительность по сравнению с леской круглого сечения и леской, не армированной стекловолокном.

Материал приобретайте диаметром, не меньше рекомендуемого производителем. Если диаметр неизвестен, нужно посмотреть на размер отверстий на внешнем корпусе косильной головки: диаметр рабочей нити должен быть чуть меньше отверстия, чтобы свободно проходить через него.

Приобретайте достаточный запас режущей нити (на 2-3 замены), попробуйте купить разные варианты, чтобы сравнить, какой из них окажется лучше всего в работе.

Узнав, сколько материала нужно для одной намотки, ориентируйтесь в длине лесы при следующих покупках, чтобы не оставалось слишком коротких для намотки кусков.

Чтобы заменить лесу на механической косе своими руками, нужно разобрать косильную головку и достать катушку, на которую наматывается рабочая нить.

Как выбрать подходящую леску?

Для триммеров, работающих как от электричества, так и на бензине, подходят нейлоновые лески. Этот расходный материал можно использовать как для ручного инструмента, так и для газонокосилки на колесах

Важно правильно выбирать леску, так как это напрямую влияет и на результат работы, и на срок службы агрегата. Конечно, в предлагаемом ассортименте лесок очень легко запутаться, особенно новичкам. Однако есть немало советов от специалистов и тех, кто уже попробовал различные варианты

Однако есть немало советов от специалистов и тех, кто уже попробовал различные варианты.

Для электрического триммера мощностью менее 500 Вт подойдет тонкая леска диаметром от 1 до 1,6 мм. Она отлично будет стричь газоны с невысокой травой. Если мощность инструмента находится в диапазоне от 0,5 до 1 кВт, то лучше отдать предпочтение леске, диаметр которой составит 2 мм или немного больше.

Для бензиновых триммеров, а также мотокос нельзя брать леску менее 3 мм. Такая толщина позволит легко справиться с любым бурьяном, сухими стеблями, густой травой. Диаметр более 4 мм подходит исключительно бензокосам с большой мощностью. Получается, что толстая леска необходима для мощной техники. Ее не рекомендуется использовать для маломощных триммеров, иначе она будет плохо работать, постоянно наматываясь на катушку и создавать дополнительную нагрузку на двигатель.

Как правило, в стандартной упаковке находится до 15 метров лески. Однако, чтобы заменить струну на катушке, достаточно длины примерно в 7 метров. Также бывает, что леска производится бухтами по 250-500 метров. Обязательно при выборе струны надо уточнить дату, когда она была произведена. Слишком старый нейлон может ссохнуться и стать слишком ломким. Если это произошло, то можно замочить леску на пару часов в воде, но полностью прежней она не станет.

При выборе важным параметром является сечение струны, которое бывает нескольких видов.

Круглое сечение является универсальным. Его используют для покоса травы средней толщины и густоты. При работе может излишне шуметь, но при этом не слишком быстро используется.

• Квадратное или многоугольное сечение отличается большей эффективностью по сравнению с круглым. Благодаря острым углам стебли растений срезаются с большей скоростью и более качественно.





















• Ребристое, витое и звездочкообразное сечение является самым эффективным. Такой леской удается очень быстро косить траву. А ее основной недостаток заключается в быстром изнашивании.

Леска для триммера изготавливается из нейлона, который отличается прочностью, легкостью, низкой ценой и износостойкостью. Чтобы сделать стоимость материала еще более дешевым, в него добавляют полиэтилен, но тогда леска быстрее перегревается. В толстых струнах имеется стержень из графита или стали. Иногда они бывают армированными, что повышает прочность и срок службы.

Как заменить леску на триммере?

Замена лески триммера пошаговой инструкцией позволит даже неискушённому в таких делах владельцу газонокосилки выполнить достаточно сложную работу.

Однако прежде чем начинать работы по замене лески на триммере, необходимо обеспечить безопасность выполнения работ

В частности, следует предпринять меры защиты от неосторожного или самопроизвольного включения газонокосилки:

• исключить самопроизвольный запуск,
• удалить аккумуляторную батарею (если применяется),
• поместить инструмент на удобной для работы площадке.

Работы по замене лески триммера удобно выполнять, когда газонокосилка лежит на столе, а мастер, кем выполняется замена лески триммера, имеет возможность подступиться к инструменту с любой стороны.

Шаг 1: съём крышки головки триммера

На первом этапе разборки снимается крышка головки триммера. На примере моделей триммеров «Black and Decker» и прочих, для удаления крышки обычно достаточно применить некоторую нажимную силу, чтобы отжать защёлку-фиксатор, которая находятся на боковой стороне корпуса головки.

На некоторых моделях газонокосилок сначала предусматривается демонтаж головки триммера, для чего используется ключ-шестигранник, входящий в комплект инструмента. Головка обычно удерживается двумя-тремя винтами, доступ к которым обеспечивается через боковые отверстия задней декоративной крышки.

В момент отжимания язычка-фиксатора нужно слегка повернуть и приподнять крышку головки триммера, чтобы извлечь намоточный барабан.

Шаг второй: извлечение намоточного барабана (катушки) с леской

Следующим этапом процесса становится выемка намоточного барабана с леской из внутренней области головки. Нужно повернуть головку открытой стороной, чтобы видеть леску и катушку. На боковине головки найти два углубления (проушины), через которые леска выведена наружу.

Следует высвободить леску из отверстий провернув барабан , после чего аккуратно извлечь катушку из области головки. Намоточный барабан некоторых моделей установлен на пружине. Этот момент нужно учитывать, выполняя операцию по извлечению.

Старая леска полностью снимается с катушки. Чтобы выполнить удаление старой лески триммера, нужно снять лесу с петель-фиксаторов и потянуть свободный конец. Таким методом удаляется вся старая намотка. Аналогичный процесс повторяется на второй секции барабана. Мастеру рекомендуется пользоваться перчатками при выполнении работ.

Инструкция с пошаговым описанием как намотать катушку триммера и бензокосы

Чтобы не ошибиться с выбором подходящей лески для своего инструмента, следует предварительно разобрать головку, и посмотреть на боковую стенку катушки. Эта информация обычно представлена на наводке, что не позволит ошибиться с применением соответствующей оснастки.

Если информации на катушке о том, какого диаметра леску можно заправлять, тогда эти сведения можно уточнить в инструкции. Определившись с толщиной или диаметром оснастки, остается разобраться, как зарядить ее. Для этого имеется два способа, но не для всех они применимы. Рассмотрим оба способа в подробностях, и уже в зависимости от того, какие модели мотокос и триммеров вы используете, определяетесь самостоятельно, какой вариант подходит.

Это интересно!Принцип того, как накрутить леску на наводку мотокосы, уместен не только для автономных бензоагрегатов, но и для электрических триммеров.
