Как пользоваться станком для заточки цепей бензопил

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Отличительные черты автоматических станков для заточки цепей

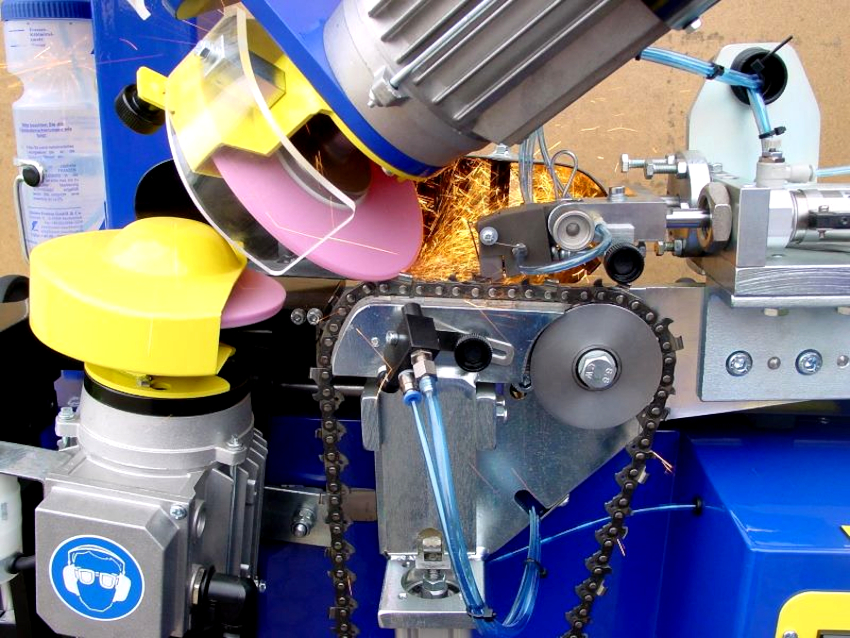

Заточка цепи бензопилы на полностью автоматическом станке выполняется без непосредственного участия человека. Данный тип оборудования имеет полностью профессиональное назначение и используется на крупных лесозаготовительных предприятиях. Его целесообразно применять в ремонтных мастерских, для которых присущи большие объемы заточных работ. Станок для заточки дисковых пил с твердосплавной напайкой представлен только в автоматическом исполнении.

Цепь бензопилы устанавливается на станок вручную. Далее выполняется настройка определенных параметров и запуск устройства для работы. Рабочие органы перемещаются при помощи гидравлических приводов, которыми управляет контролер. Заточка цепи осуществляется двумя головками одновременно. Для режущего зуба используется верхний элемент, а нижний служит ограничителем глубины реза.

После установки цени на станок вручную, заточка происходит полностью в автоматическом режиме

Автоматические станки для заточки цепей бензопил характеризуются универсальностью, надежностью, долговечностью, высоким качеством и скоростью работы, повышенным уровнем безопасности. Главным недостатком является высокая стоимость такого оборудования, что неоправданно для частного использования. Такие профессиональные станки для заточки цепей бензопил обеспечивают также стандартную доводку каждого пильного звена без учета степени износа элемента по единому шаблону, что может негативно отразиться на периоде дальнейшей эксплуатации рабочей части пилы.

Рейтинг заточных станков 2021

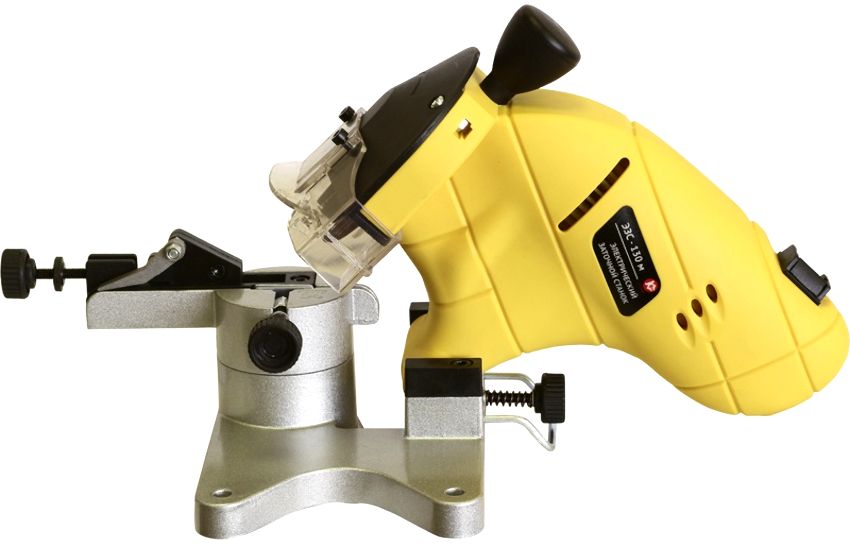

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

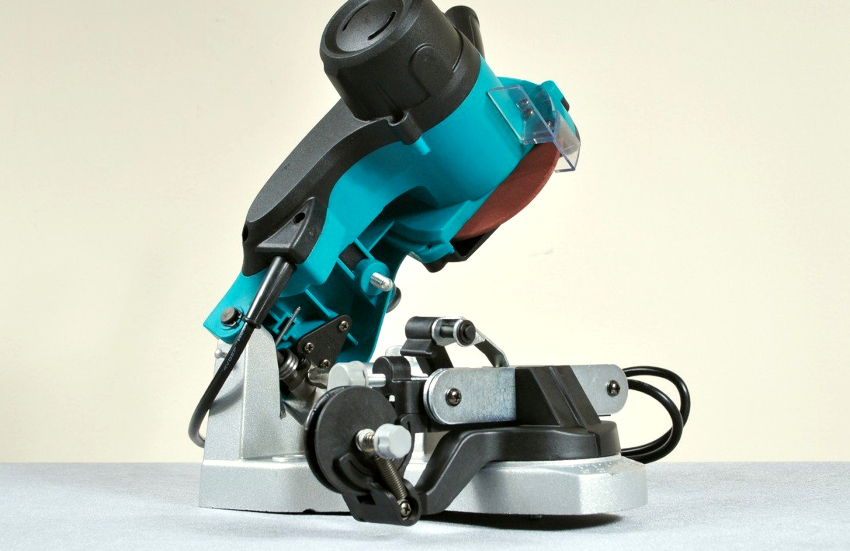

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: лучшие масляные компрессоры 2020

Инструмент для заточки цепи бензопилы: виды и принцип функционирования

Существует несколько категорий заточных станков, основными из них являются: автоматические и ручные. Рассмотрим принцип работы каждого из них.

Особенности эксплуатации автоматических точильных станков для цепей бензопил

На сервисных предприятиях и лесопилках, выполняющих большие объёмы работ, применяют автоматические заточные установки. Такие приборы функционируют от электросети, позволяют с высокой точностью обрабатывать пильные ленты и обеспечивают высокую скорость обработки зубьев.

Стационарный заточной станок для цепей бензопил

Электрические станки существенно повышают эффективность работы оператора и позволяют автоматизировать процесс заточки режущих элементов. При выборе стационарного автоматического агрегата стоит учитывать такие технические характеристики, как мощность двигателя, скорость вращения шпинделя, массогабаритные показатели и уровень шума.

Принцип работы ручных станков для заточки цепей бензопил

Пильные элементы можно качественно обработать при помощи ручного станка либо набора для заточки цепи бензопилы при условии незначительной нагрузки на режущие элементы. Такое оборудование целесообразно использовать в домашних условиях либо на небольших хозяйственных предприятиях.

Ручное устройство для заточки режущей кромки цепей бензопил

Ручные станки имеют компактные габариты, которые можно легко перевозить с собой на различные расстояния. Оборудование представляет собой зажимное устройство с контуром для установки напильника под определённым углом.

Ручная обработка цепи

Приспособления позволяют быстро и точно заточить режущие кромки непосредственно на месте проведения распиловочных работ. О том, как правильно выполняется ручная заточка цепи бензопилы на станке, можно узнать из видео ниже.

Видео «Особенности применения ручного заточного станка»:

Заточка цепей на стационарных и мобильных станках

Стационарные станки располагаются неподвижно на верстаках в мастерских, и для их полноценной работы требуется подключение к электросети. Оборудование позволяет максимально точно выставить нужный угол наклона и выполнить рез. Электроустановки также можно использовать для корректировки резцов, свёрл и правок фрезы.

Мобильная заточная установка

Ручные станки являются походным вариантом автоматических агрегатов. Для заточки зубьев оператору необходимо закрепить устройство на шине бензопилы, ослабив зажим цепи. После этого выбирается определённый угол, и каждое звено затачивается поочерёдно руками при помощи напильника.

Мнение эксперта
Артём Крикунов
Консультант по подбору инструмента ООО “ВсеИнструменты.ру”

Совет! Чтобы максимально эффективно выполнить заточку цепи, в качестве шаблона следует взять зуб, который изношен больше остальных. Затем под него выполняется подгонка остальных пильных элементов. Благодаря такому подходу обеспечивается равномерное распределение нагрузки, а также исключается разрыв слабых звеньев.

Способы заточки цепи бензопилы

При любом методе заточки важно знать под каким углом нужно точить цепь бензопилы. Для качественной обработки бензопилы в домашних условиях используются несколько действенных методов:

с применением напильника;
при помощи болгарки;
электрическим станком;
станком с ручным приводом.

Каждый из способов довольно эффективен, поможет идеально наточить зубья цепи, и на долгое время продлить срок эксплуатации электро- или бензопилы.

Заточка напильником является самым простым и доступным способом, но самым трудоемким. Для этого не требуется наличия электрической сети, провести работы можно в любых условиях. Для затачивания зубьев рекомендуется использовать круглый напильник с мелкой и средней насечкой.

Не всем известно под каким углом точить цепь бензопилы на станке. Для качественной заточки зубьев затачивающее устройство необходимо разворачивать на 180 — 200 градусов. Такой угол легко обеспечить с применением электрического станка или оборудования с ручным приводом.

Популярный способ затачивания режущей части пилы болгаркой имеет некоторые сложности. Диск инструмента может неожиданно лопнуть в процессе и травмировать окружающих.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Стационарные модели с электроприводом

Для того чтобы заточить цепь бензопилы на станке стационарном, достаточно зажать ее в тисках и установить заданный угол. Ручной подвод заточного диска толщиной 3,5 мм к каждому режущему звену упрощается доступностью визуального контроля.

Производительность стационарных аппаратов для заточки определяется оборотами шпинделя. Для разных моделей этот показатель варьируется в диапазоне от 3 до 7 тысяч об/мин.

В технически совершенных профессиональных станках имеется функция поворота рабочей головки, реализующая возможность подвода заточного диска к режущим кромкам под любым углом.

Заточка цепи бензопилы на полуавтоматических станках

Большой популярностью (это связано с высокой производительностью и качеством заточки) пользуются станки, оснащенные электрическим приводом. Оборудование представляет собой сложную конструкцию, которая состоит из нескольких элементов. Основанием приспособления для заточки цепи бензопилы выступает станина, на которой устанавливаются двигатель и тиски с направляющими салазок для цепи. Двигатель применяется асинхронного типа с прямой передачей и высокой частотой вращения.

Заточной диск установлен на валу двигателя и фиксируется при помощи шайбы и гайки. Участок, где двигатель крепится к станине, является подвижным, что предоставляет возможность регулировать мотор в пространстве для необходимости выставления верного угла заточки.

Перед началом заточки звеньев бензопилы нужна предварительная настройка станка с выбором угла между шлифовальным кругом и цепью

Для установки цепи и ее удержания используются тиски с салазками. К ним фиксируется ограничительная пластина, которая контролирует глубину реза. При вращении регулировочного винта по часовой стрелке диск выдвигается, увеличивая глубину заточки.

Полуавтоматический точильный станок для заточки дисковых пил характеризуется возможностью выставить точный угол заточки, выровнять рабочий зуб. Оборудование может работать от сети 220 В и 12 В, что позволяет подключить его с помощью аккумулятора автомобиля.

Принцип действия полуавтоматического станка для заточки пил

Принцип действия станка заточного для цепи состоит в следующем. В направляющие салазок устанавливается цепь. Ограничитель опускается до достижения упора в заднюю стенку зуба, который затачивается, не позволяя ему смещаться. Далее выполняется опускание двигателя с установленным на него абразивным диском. При соприкосновении его с зубьями происходит стачивание кромки режущего элемента.

После того как обработана одна сторона, цепь переворачивается на другую, манипуляция повторяется. Далее оператор должен передвинуть цепь до следующего зуба с установкой упорной планки, после чего процесс возобновляется.

Принцип работы станка состоит в установке цепи в направляющие салазки и опускании двигателя с абразивным диском

К недостаткам электрических станков для заточки бензопил можно отнести их высокую стоимость, которая начинается от 6 тыс. руб., необходимость периодической замены монтажных кругов, что также является весьма затратным мероприятием. Для продления ресурса использования дисков следует применять алмазные варианты. Однако они имеют более высокую стоимость.
