Как пользоваться ручным плиткорезом? Знакомство с инструментом

Балеринка

В большинстве случае оснащение ручного плиткореза «балеринкой» для вырезания круглых отверстий в керамической плитке – не более чем маркетинговый ход, призванный за счет добавления опции скрыть низкое качество инструмента в целом. Используются «балеринки» очень редко. Качество резцов оставляет желать лучшего, их хватает на прорезывание 3-5 отверстий. После этого резак нуждается в замене, а подобрать этот режущий сменный элемент трудно, в отличие от режущих роликов.

Советы по эксплуатации плиткореза

Плиткорезы ручные хотя и являются одними из наиболее безопасных инструментов, но при работе с ним важно соблюдать технику безопасности. Наличие режущего ролика может повлечь за собой возникновение травмы, но так как инструмент ручной, то такая вероятность очень низкая

Чтобы в ходе резки кафеля осколки не отлетали в глаза, следует проводить работу в специальных очках. При работе нужно использовать рабочие перчатки, что позволит предотвратить возникновение серьезных травм.

В завершении следует отметить, что хранить инструмент рекомендуется в местах с низкой влажностью, чтобы избежать возникновения коррозии. Инструмент достаточно надежный и практичный, который всегда будет верным помощником при работе с кафелем.

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Механический плиткорез

Это наиболее распространенный инструмент, как для любителей, так и для некоторых профессионалов. Он оптимален по соотношению цены, скорости работ, качеству их выполнения.

Механический плиткорез — самый распространенный инструмент

Небольшой ручной плиткорез имеет режущее колесико, которым прорезают на глазурованной поверхности плитки глубокую канавку, и она легко разламывается по линии реза. Длинная рукоятка служит рычагом при нажиме, что облегчает резку.

Как резать плитку ручным плиткорезом

  • Плиткорез устанавливают на ровную твердую поверхность (пол или стол);
  • размечают на поверхности линию реза;
  • изделие горизонтально заводят в прибор и фиксируют, упирая его в линейку. Линия реза должна быть точно по стрелке на линейке;
  • поднимают рукоятку, подводят режущее колесико к краю изделия и режут движением от себя, придерживая его рукой;
  • прорезав, слегка надавливают на рукоятку.

Механическим плиткорезом можно резать настенные и напольные покрытия из кафеля и керамики. Небольшой плиткорез с пластиковым корпусом подойдет для настенных , а мощный инструмент с металлическим корпусом и длинным рычагом удобен при резке напольных плиток.

Стоимость таких инструментов может быть от 1,5 до 20 тыс. руб. Ручным плиткорезом можно резать материалы по прямой линии и под любым углом, отрезать узкие полоски. Некоторые устройства оснащены балеринкой для вырезания круглых отверстий определенного диаметра.

Преимущества:

  • удобно и комфортно работать;
  • очень компактный инструмент, можно хранить в подсобке, работы можно проводить в любом помещении;
  • длинная рукоятка уменьшает необходимые физические усилия;
  • плитка разрезается с высокой точностью и ровным срезом.

Из недостатков можно отметить, что полоску шириной менее 5 мм им не отрежешь, в некоторых случаях кромки получаются неровными, но их можно отшлифовать абразивным материалом.

Как резать плитку без плиткореза?

Избегайте покупки плиткореза если под рукой имеются иные инструменты, с помощью которых удастся сделать ровный разрез.

Щипцы – плиткорез

Стоимость такого инструмента находится в пределах 200-600 рублей. Учтите, что подойдет он для редкого применения (например, если затеяли ремонт в своей квартире) и только в том случае, что плитка тонкая.

Технология:

  1. Разметка. Учтите все зазоры и швы.
  2. Отобразите линию разлома.
  3. Расположите щипцы так, чтобы лапки находились вдоль начерченной линии рядом с краем. Прямоугольная часть должна быть внизу, а губки на лицевой стороне.
  4. Плавно, без спешки аккуратно надавите на ручку, чтобы отломить кусок.

Болгарка

С помощью нее удастся отрезать полоску шириной 0,5 – см. С такой задачей простому плиткорезу не справиться. Нарисовали линию разлома. Далее, сделайте запил болгаркой с алмазным роликом. Не нужно спешить и сразу делать разрез по всей плитке. Велика вероятность того, что полоска отколется.

Учтите, диск должен идти вдоль линии. Если же он идет по черте, ширина уменьшится. Проведите по шву несколько раз для того, чтобы отрезать полоску.

Стеклорез

Процесс:

  1. На ровный стол положите плашку красивой стороной вверх.
  2. Приложите линейку вдоль линии разреза. Не убирая линейки (выступает в роли направляющей), приложите стеклорез к верхней части плашки.
  3. Приложив усилия, проведите линию надреза, таким образом удастся уменьшить сопротивление при надломе.
  4. Подложите под плашку гвоздь.
  5. Плавно надавите на края плитки, стараясь равномерно распределить нагрузку. Изделие должно лопнуть по линии надреза.

Сверло с победитовым наконечником

Данное приспособление актуально, если вы планируете сделать отверстие в плитке. Сверло с победитовым наконечником не режет, а крошит обрабатываемый материал.

Рекомендуется заранее потренироваться на старой/битой плитке.

Гидроабразивная установка

Гидроабразивная резка актуальна для любого материала. Данный метод подразумевает под собой резку путем применения смеси (вода + песок) под высоким давлением.

Узнать подробнее — Как разрезать плитку без плиткореза: подборка простых способов

Как правильно резать плитку плиткорезом

Опытные мастера, перед тем как резать плитку ручным плиткорезом, рекомендуют подержать кафельную плитку некоторое время в теплой воде. Она станет немного мягче, что снизит вероятность появления трещин и сколов. Для уменьшения трения и повышения качества резки советуют капать машинное масло непосредственно на линию разметки или на режущий ролик.

Техника безопасности

Требуется знать, как безопасно провести работы по резке плитки своими руками, как избежать возможных травм. Существует ряд требований, которые нужно соблюдать:

  1. Осмотреть плиткорез на предмет работоспособности и поломок.
  2. Проверить ход каретки. Она должна двигаться плавно, без рывков.
  3. Направляющие должны быть ровными и гладкими, без повреждений.
  4. Режущий диск должен иметь ровную поверхность, без заусенцев и выбоин. Он должен вращаться на оси свободно, не скрипя и не застревая.

В целях безопасности нужно пользоваться защитными пластиковыми очками и тканевыми перчатками.

Как правильно пользоваться ручным плиткорезом

Чтобы правильно использовать плиткорез ручной, следует руководствоваться такой технологией:

  1. На лицевой стороне плитки маркером или фломастером нанести линию разметки.
  2. Зафиксировать материал с помощью специальных прихватов, при этом разметочная линия должна расположиться точно под режущим колесиком.
  3. Установить режущий элемент в начале разметки и слегка нажать на него.
  4. Взявшись за рукоятку, плавно двигать каретку от себя вдоль линии резки. Нажим должен быть такой силы, чтобы надрезать глазурь. Прилагая большие усилия, можно сломать плитку или повредить глазурованный слой в месте разреза. Недостаточный нажим не позволит нарушить твердое покрытие и потом сломать кафель.
  5. Перевести рукоять на середину, опустить рычаг (если он есть в комплекте), затем нажать на него или резко ударить. При отсутствии рычага плитку кладут на край стола по линии разреза и ломают, надавив на выступающую за край часть.

Если все было сделано правильно, кафель должен аккуратно разломиться точно по линии реза. Некоторые модели оснащены встроенной линейкой и поворотным основанием для резки кафеля под углом 45 градусов. Подробнее на видео:

Как пользоваться плиткорезом-щипцами

Для небольшого количества резов кафельной плитки можно использовать плиткорез-щипцы. Они удобны для выполнения округлых вырезов и тонкой подгонки фрагментов при укладке плитки. Это приспособление похоже на плоскогубцы. Режущий ролик размещен на удерживающих губках.

Резка осуществляется следующим образом:

на глазурованную поверхность плитки наносится разметка;
по линии одним движением делается надрез режущим диском от дальнего края к себе;
щипцы размещают инструментальными лапками вверх (на глазури), линия разреза должна находиться посередине (между боковыми поверхностями лапок);
осторожно нажимают на ручки, отламывая ненужный фрагмент.

Как работать роликовым плиткорезом

Роликовый плиткорез является самым простым приспособлением для разделки кафеля, но возможности его ограничены. Мягкий материал им можно отрезать, но разрезать твердую и плотную плитку он не сможет. Этим инструментом можно резать только несколько штук, т. к. производительность его невысока.

По нанесенной разметочной линии режущим роликом делается канавка от края до края плитки. Если надрез получается достаточно глубоким, то элемент легко разламывается по линии реза. Для этого можно положить плитку на край стола или на большой гвоздь и надавить.

Устройство плиткореза

На зафиксированной плитке намечается линия отреза, вдоль которой проводят колесиком плиткореза. Далее опускают рычаг, и материал разламывается по отмеченной черте. Эта работа занимает не более 1 минуты.

Правила использования ручного плиткореза.

Перед использованием плиткореза стоит капнуть маслом на направляющую раму и колесико, чтобы нанести риску. Удостоверьтесь в надежности крепления колеса. Оно не должно сдвигаться в стороны, в противном случае вы получите кривую линию надреза. При изнашивании режущего колесика его стоит сменить, купив аналогичное в магазине строительных товаров.

Прежде чем приступать к процессу, стоит сначала попробовать сделать несколько экспериментальных разрезов желаемого изгиба. Если не получилось сделать необходимый надрез ручным плиткорезом, стоит воспользоваться автоматическим, либо произвести несколько надсечек и отламывать плитку маленькими частями с помощью кусачек.

На крайний случай для этих целей используется гвоздь и стеклорез. Стеклорезом делается надсечка на лицевой стороне материала, плитка укладывается на гвоздь обратной стороной таким образом, чтобы сделанная линия гвоздь совпали, а затем пальцами надавливаете на обе половины плиты.

Также можно применить лобзик, надев на него карбидное лезвие. Однако для выполнения работ таким способом потребуется намного больше времени. Но не один из вышеперечисленных инструментов не справится с задачей лучше самого плиткореза.

Есть категория плиток, которые даже при толщине 6 мм довольно легко поддаются резке. Чем больше плотность материала, тем проще с ним работать.

Как резать плитку ручным плиткорезом?

Перед тем как начать пользоваться ручным плиткорезом, нужно осуществить ряд подготовительных работ, которые оказывают непосредственное влияние на конечный результат.

Подготовка инструмента к работе

Процесс:

Осмотр изделия на наличие каких-либо повреждений. Просмотрите ролик – не должно быть искривлений, зазубрин

Иначе придется заменить его на новый.
Уделите внимание, чистке приспособления, не забыв протереть направляющие и поверхность станины.
Все гайки и болты нужно подтянуть.
Смажьте каретку маслом, если наблюдаются проблемы с ее перемещением.

Разметка

Для работы на данном этапе понадобится карандаш/маркер, с помощью которого нужно нанести линию разлома. В дальнейшем инструмент нужно будет фиксировать так, чтобы режущий элемент расположился точно над нарисованной линией.

Технология выполнения резки плитки

Итак, как правильно резать плитку плиткорезом? Для получения ровного разреза соблюдайте технологию:

  1. За 1-1,5 часа накройте плитку мокрой тканью или замочите в воде. Таким образом, удастся сделать керамику более податливой и избежать ее крошения.
  2. Фиксация плитки. Есть модели плиткореза, которые имеют прихваты — позаботятся о неподвижности плашки. Если такого элемента нет, нужно одной рукой поддерживать материал. Режущий элемент должен находиться точно над будущим разломом. Если плашка большая, под ее края можно что-то подложить, чтобы она не шаталась.
  3. Резец должен находиться в самом начале, на краю плитки (там, где нарисована линия).
  4. В процессе резки прилагайте усилия, для того, чтобы потом проще было разломить плашку на две части.

Внимание! Если борозда получилась неглубокой, не нужно повторно проходиться плиткорезом. В противном случае велика вероятность того, что края начнут крошиться и получатся неаккуратными

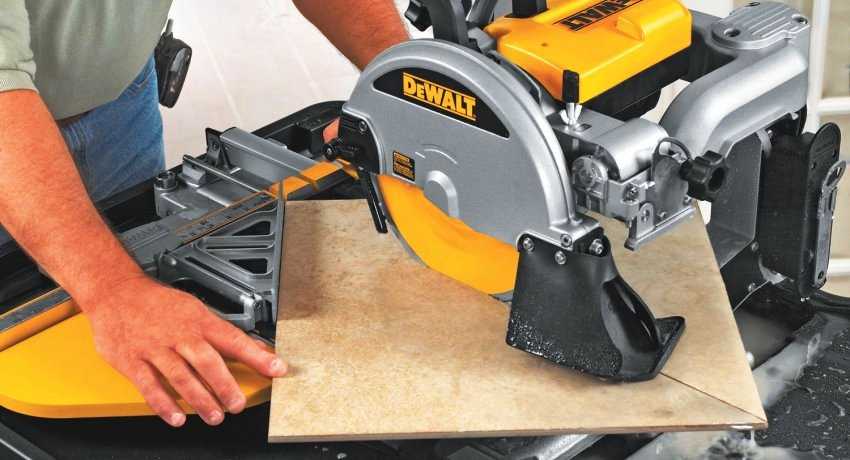

Электрический плиткорезный станок DeWalt D24000

Устройство такого типа отличается универсальностью. Его можно использовать для резки керамической или тротуарной плитки. А также нередко прибор применяется для обработки камня. Конструкция аппарата включает в себя два опорных элемента, что не только увеличивает точность реза, но и позволяет выполнять его под углом 45°. Для предохранения режущего круга, он размещается в специальном кожухе.

Станок такого типа является довольно распространенным в условиях мелких предприятий. Он считается одним из лучших плиткорезов и способен выполнять довольно большие объемы работ.

Точность реза в таком устройстве обеспечивается с помощью специальных направляющих. Они изготавливаются из нержавейки, поэтому обладают резистентностью к коррозийным воздействиям. Использование такого станка позволяет выполнять разрезы длиной до 61 см.

Система водного охлаждения такого электронного плиткореза включает в себя двойные водоструйные каналы. В случае необходимости их работу можно отрегулировать, чтобы алмазный диск получал оптимальное количество охлаждающей жидкости. А также устройство этого типа оснащается резервуарами для улавливания капель воды, которые располагаются сзади и по бокам.


Станок DeWALT D24000 имеет два упора, что повышает точность резов и дает возможность резки под углом 45 градусов без предварительной разметки материала.

Этот аппарат функционирует от сети с напряжением 220 В. Его показатель мощности составляет 1600 Ватт. Скорость вращения шпинделя – 4200 об/мин. Устройство является довольно громоздким и имеет массу 32 кг. Цена электрического плиткореза с водяным охлаждением такого типа составляет в среднем 64 000 рублей.

На заметку! Возможности DeWalt D24000 достаточно широки. Помимо обычных продольных резов, такое устройство применяется для организации отверстий под розетки.

Особенности резки углов и фигурных линий

Выполнять различные фигурные вырезы и осуществлять точную подгонку фрагментов при кладочных работах удобно с помощью плиткореза-щипцов.

Последовательность проведения работ следующая:

  • на лицевой глянцевой стороне прорисовывается линия разметки;
  • разметочный режущий ролик прижимают к глазурованной поверхности и одним движением проводят глубокий надрез по размеченной линии;
  • губки приспособления заводят на линию реза так, чтобы инструментальные лапки оказались наверху (на глазури);
  • намеченная линия должна разместиться точно посередине между боковыми плоскостями уголков (лапок);
  • аккуратно сдвигают и сжимают ручки, отделяя ненужный фрагмент.

Таким способом резки плитки редко удается добиться хорошего качества кромок. Для выравнивания линии отреза и удаления мелких зазубрин края отшлифовывают напильником или наждачной бумагой.

Чтобы аккуратно отрезать угол, лучше воспользоваться ручным инструментом, но при некоторой сноровке это можно сделать электроплиткорезом. Тонкие полоски кафеля нарезаются при помощи плиткореза-карандаша. Для этого на поверхности плиточного материала разметочным режущим острием процарапывают бороздку, затем край изделия вставляют между губками отламывателя и отделяют, надавив на приспособление.

Отличительные особенности конструкции

Существуют несколько типов подобного инструмента;

  • с жёсткими направляющими ножа на своём каркасе;
  • полностью ручные ножи без каркаса.

Естественно, наиболее точной линии разметки можно добиться с помощью ножа на каркасе — с ним удобнее регулировать усилие, а намечаемая линия будет максимально прямой. Полностью ручной инструмент более мобильный и позволяет делать нестандартные наметки, но неудобен при шаблонной работе. Поэтому под рукой лучше иметь оба типа, чтобы в нужный момент пользоваться более подходящим. Пробуйте резать плитку на тестовых примерах и вы обязательно «набьёте руку» в этом деле.

Как работать ручным плиткорезом?

Для того чтобы получить ровную линию разреза, не испортив при этом керамическую плитку, следует придерживаться несложных правил:

Инструменты для резки плитки.

  1. Перед началом работы тщательно проверьте состояние всех элементов плиткореза: алмазный ролик должен вращаться без особого усилия, движения каретки должны быть плавными, без рывков. Обязательно проверьте целостность ролика – в случае обнаружения на его поверхности сколов или щербатостей ролик следует заменить, купив новый в любом магазине со строительными материалами. Чтобы движение ролика по поверхности плитки было более плавным, на него наносят несколько капель масла.
  2. Поверхность станины следует держать в чистоте. Не допускается наличие грязи, песчинок или мелких осколков плитки.
  3. На плитку наносится разметка. Для этого используют строительный карандаш или маркер с легко смываемыми чернилами. Кафель помещают на станину таким образом, чтобы совместить линию разреза с траекторией движения каретки.
  4. Ручку опускают до того момента, пока алмазный ролик не коснется поверхности плитки. После этого с легким нажатием каретку тянут на себя. Старайтесь произвести операцию за один проход, так как в противном случае разлом может получиться неровным.
  5. После надреза эмали каретку помещают в положение, когда она будет в ближней к вам 1/3 плитки. Ручку тянут вниз, во время чего специальные «крылья» давят на обе части кафеля, легко разламывая его.

Схема резки плитки стеклорезом.

Ручной плиткорез позволяет отделить куски кафеля шириной от 5-6 мм (в зависимости от толщины материала). Если вам нужно отрезать более узкую полосу, то можно произвести надрез алмазным роликом устройства, после чего, работая плоскогубцами, понемногу отламывать лишнюю часть плитки.

Во время работы металлические «крылья» могут оставить небольшие следы и сколы на поверхности эмали. Для того чтобы избежать этого, некоторые мастера приклеивают на их нижнюю поверхность кусочки изоленты.

Профессиональные модели ручных плиткорезов имеют регулируемые направляющие с разметкой в дюймах и сантиметрах, которые можно фиксировать в заданном положении. Это позволяет не наносить разметку на плитку, что очень облегчает работу при больших объемах. Направляющие также двигаются под разными углами, делая возможной фигурную резку.

Стоимость профессиональных плиткорезов довольно высока и зависит не только от функциональности, но и от производителя. Некоторые устройства оборудованы еще и так называемой балеринкой. Это простой механизм, позволяющий вырезать в плитке круглые отверстия под розетки и выключатели. На первый взгляд, наличие данной функции значительно облегчает работу, но в большинстве плиткорезов «балеринка» работает очень некорректно. Поэтому легче сделать отверстие обычной круглой коронкой по кафелю.

Ручной плиткорез имеет некоторые ограничения для работы: он легко справляется с плиткой, толщина которой не превышает 12 мм. Также им довольно трудно (а иногда и просто невозможно) резать твердое покрытие: керамогранит, гранит и плитку из других натуральных материалов. Для таких случаев рациональным решением будет использование устройств с электрическим приводом.

http:

Плиткорезы известных марок

Долгим сроком службы и отличными эксплуатационными качествами отличаются плиткорезы следующих известных марок:

  • «Sigma» — относится к профессиональному классу инструментов для резки плиточного материала. Режущая часть передвигается на подшипниках по салазкам в форме трубок, чем обеспечивается равномерность усилия, оказываемого на полосу реза. Предел толщины обрабатываемой плитки составляет два сантиметра. Плиткорез Sigma Series 3 Klick Klock 3D2K

    Выдающейся характеристикой является минимальное расстояние в восемь миллиметров от края плиты, при котором можно начинать работу. Выпускается итальянскими производителями и пользуется широкой популярностью на отечественном строительном рынке.

  • «RUBI» — итальянская модель выпускается с середины прошлого века и за это время завоевала репутацию инструмента с безусловной надежностью и качеством. Профессиональные варианты оснащаются чрезвычайно прочной станиной, изготавливаемой при помощи литья, множеством регулировок и настроек, позволяющих очень точно выбирать угловое направление и глубину реза. Плиткорез RUBI TR-600-S

    В зависимости от толщины плиты могут заменяться роликовые режущие элементы плиткореза. Доступная для обработки длина составляет семь с половиной сантиметров. Хранятся и переносятся агрегаты в удобных пластмассовых футлярах.

  • «ВАРЯГ» — отечественного производства аппарат отличается конструкцией усиленной прочности. При изготовлении роликового режущего элемента применяются вольфрамовые сплавы, поэтому он обладает прямо-таки уникальной твердостью. Плиткорез Варяг-55133

    Неприятный скрипящий звук устраняется при помощи титанового покрытия. В конструкции ходовой части применяются подшипники, каретка перемещается по одной направляющей.

  • «Biber» — легендарное немецкое качество этого бренда сильно подпорчено выпуском контрафактной китайской продукции. Оригинальные плиткорезы этой марки не разочаруют профессиональных плиточников, они отличаются долгим сроком службы, простотой и надежностью конструкции. Они эффективно разрезают плиты повышенной твердости из керамогранита, снабжены настройками повышенной точности.

    Плиткорез BIBER Суприм-55111

  • «DIAM» — станки этой марки отечественные, но производство их налажено на итальянских предприятиях, поэтому они отличаются безусловным качеством и надежностью в эксплуатации. Агрегаты относятся к профессиональному оборудованию и комплектуются мощной литой станиной, роликовыми режущими элементами, изготовленными из особо прочных сплавов, точными измерительными приспособлениями. Возможна обработка плиточного материала толщиной до двух сантиметров и длиной до семи с половиной сантиметров.

Электрический плиткорез DIAM ML-1200/1,8

Выбор модели плиткореза для выполнения конкретного вида облицовочных работ определяется особенностями его эксплуатации. Быстродействующий электрический плиткорез применяется для профессионального использования при значительном объеме укладываемого плиточного материала.

Для домашнего ремонта, выполняемого своими силами, вполне подойдет станок с ручным механическим приводом. Какой агрегат лучше, можно определить, проведя сравнительный анализ их технических характеристик. В этом плане полезно ознакомиться с опытом применения нескольких инструментов с помощью нижеследующего видеоролика.
