Как пользоваться механическим плиткорезом

Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

  1. Ручными;
  2. Механизированными или электрическими.

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.

Устройство ручного плиткореза

Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.

Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:

  • Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
  • Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
  • Удерживающая заготовку от случайного сдвига во время нажима лапка.

Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.

В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.

Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.

Плиткорез ручной

Работая с облицовочным материалом либо укладывая тротуарные дорожки, зачастую появляется необходимость обрезать отдельные элементы под точные размеры. Решается подобная задача с помощью ручного плиткореза.

На чем основывается выбор?

Чтобы определиться, какой ручной плиткорез лучше выбрать, рекомендуется представить, с какой периодичностью планируется его применение, какие рабочие объемы предстоит осваивать, какие стройматериалы придется отрезать.

Если приобретать инструмент для ремонтных работ, выполняемых своими силами, следует обращать внимание на ручные модификации. Стоят они приемлемо, разрезают плитку толщиной в полтора сантиметра, в работе не издают шум

В случае, когда предстоят отделочные работы в больших объемах, и требуется идеальное качество резки, особенно, когда применяется облицовочная плитка из разных материалов, вплоть до камня, то лучше всего сразу приобрести приводомэлектрическимплиткорез с . Данный тип инструмента отличается большей производительностью, отрезает толстую плитку в течение одной минуты, выполняя ровный срез.

Ручной инструмент для профессионалов и любителей

На такие группы плиткорезы делят умышленно. Любительский вариант стоит не очень дорого, но продолжительной нагрузки не выдерживает. Дополнительный функционал отсутствует, либо качество его оставляет желать лучшего. Используется такой инструмент при единичном ремонте.

Инструмент профессионального уровня обойдется вам достаточно дорого, но ценовая разница окупится высококачественной сборкой и хорошими комплектующими элементами, точными расчетами конструкции. Резка выполняется качественней, эксплуатационный период инструмента увеличивается.

Для удобного пользования в комплект входят линейки, упорные элементы, угольники и другие принадлежности. Плиткорез такой группы популярен среди мастеров отделочных работ.

По каким критериям выбирается инструмент для резки плитки

Перед тем, как начать пользоваться ручным плиткорезом, его следует правильно выбрать, учитывая все нюансы и отличительные особенности

Существуют определенные моменты, внимание на которые обращают обязательно:

  • полное соответствие заявленным требованиям. Прочность режущей части выбирается с учетом предполагаемого к резке материала, максимальные параметры глубины и длины резки определяются исходя из параметров плитки, используемой в ремонте;
  • качественная сборка. Плиткорез визуально осматривается на наличие дефектов, приводится в движение рычаг, чтобы удостовериться в отсутствии люфта. От нажатия на рычаг направляющие должны сохранять ровность и не выгибаться;
  • возможность обрезки под наклоном. Функция полезная, с ее помощью плиточный материал в угловых участках подгоняется максимально точно. Рабочая платформа легко поддается регулировке, установка после фиксации не сбивается, люфт не появляется;
  • наличие запчастей и расходных элементов, периодически нуждающихся в замене.

Кроме того, существует вероятность поломок, и не будет лишним уточнить, в каких магазинах приобретаются комплектующие для вашего плиткореза, где находятся ремонтные мастерские, если нет возможности устранить проблему собственными силами.

Техника резьбы ручным плиткорезом

Правильно резать плитку плиткорезом намного проще если соблюдать следующие правила:

Шаг №1. Плитку необходимо закрепить и по прямой линии вдоль будущего разлома надрезать.

Шаг №2. Опустить рычаг и разломать плитку на две части.

Процесс совсем несложный и не займет более минуты для нарезки одной плитки. Но, необходимо учитывать некоторые нюансы, чтобы произвести качественные надрезы и со спокойной совестью использовать плитку в строительстве:

  • Для гарантированного прямого разреза нанесите на плитке линии резки с помощью фломастера. Затем эти линии резки необходимо совместить с колесиком для нанесения резки.
  • При резке одной рукой надо удерживать плитку на месте, а второй рукой – ручку с колесиком.
  • Ручку плиткореза надо поднять так, чтобы колесико коснулось поверхности плитки со стороны ее верхней части. Затем двигать ручку на себя.
  • Достаточно легкого нажима. Не переусердствуйте, чтобы не поломать колесико. Колесико должно совершить лишь один проход.
  • Линия намечена. Теперь надо качественно и ровно разделить плитку. Для этого крылья устанавливаются у основания ручки на уровне нижней трети плитки. Крылья рекомендуется обклеить клейкой лентой, чтобы на готовой плитке не было следов.

Профессионалы для качественного разламывания плитки удерживают ее в нужном положении, на ручку немного нажимают больших пальцем руки, а потом немного ударяют по ручке ладонью правой руки.

Если не получается расколоть плитку, то необходимо просто взять другую и начать процесс разрезки заново.

Иногда отрезанный край плитки может быть виден после установления ее на место. Подровнять угол поможет шлифовальный камень или наждачная бумага. Лучше иметь под рукой несколько видов камня, хотя бы для твердой и мягкой плитки.

Полезные рекомендации для избежание частых ошибок

  1. Чтобы работа пошла как по маслу, перед началом использования плиткореза на колесико и на направляющую рамку рекомендуется капнуть немного масла.
  2. Чтобы надрез не было кривым, необходимо проверить, чтобы колесико в обязательно порядке было закреплено. Иногда его необходимо специальным болтом закрепить перед непосредственным началом работы.
  3. Чтобы результат получился качественным, перед началом работы следует проверить, чтобы колесика не было изношенным.
  4. Чем плотнее плитка, тем легче ее будет резать. Есть возможность отрезать описываемым инструментом даже полоски плитки всего 5-6 мм.

Работа с ручным плиткорезом даже для новичка не представляет особенной сложности. Главное – внимательно изучить устройство, понять, как правильно им пользоваться. Советы от мастеров, представленные в этой статье, помогут добиться идеального результата и успешно закончить ремонт.

Правила безопасности при работе с плиткорезом

Работнику важно знать не только, как пользоваться плиткорезом, но и какие правила безопасности при работе с прибором следует соблюдать:

  • перед началом резки нужно подробно изучить инструкцию и соблюдать рекомендации производителя;
  • приступать к резке можно только предварительно надев защитный кожух и специальную обувь;
  • также необходимо надевать очки, чтобы избежать попадания маленьких частиц материала в глаза;
  • устанавливать инструмент следует только на прочном и жестком основании, чтобы избежать вибрации;
  • резка должна осуществлять в специально отведенном месте, где работника никто не сможет отвлечь от процесса.

Как работает плиткорез ручной с механическим упором

Если электрические плиткорезы разрезают полностью на две части плитку, то с ручными моделями все происходит иначе. Заготовка остается целая после проходки режущим элементом. Сначала на станину укладывают плитку. Рукоятку с кареткой перемещают по направляющим, одновременно нажимая рычаг, чтобы ролик прочно врезался в заготовку. Когда на плитке появится глубокая борозда, ее просто переламывают на две части.

Дешевые резаки быстро притупляются. Если они сделаны из тонкого металла, во время работы образуется вибрация. Все эти недостатки приводят к появлению большого количества брака. Например, затупленный ролик прорежет мелкую борозду и оставит пропуски. Во время нажима кафель треснет не на разрезе, а в другом месте. То же самое касается вибрации. Линия реза получится неровная. После разлома кромку плитки придется подравнивать болгаркой.

Работа плиткорезом

Но все же лучше всего работать с плиткой при помощи специального инструмента – плиткореза. Таким инструментом может быть разрезана гипсовая и кафельная плитка, подходит данный способ и для обработки керамогранита. Разберемся, как резать плитку плиткорезом.

Существует два варианта этого инструмента: ручной и электрический. Первый вариант – небольшой по производительности, его можно использовать для разрезания материала толщиной до 6 мм. Разберемся, как правильно работать этим инструментом.

Ручной вариант

Процесс резки довольно простой, можно за короткий срок обработать большое количество плитки. Недостатком является то, что данным инструментом невозможно отрезать узкую полоску кафеля. Кроме того, линия реза недостаточно ровная, ее приходится «дорабатывать» наждачной бумагой. Порядок действий:

  • сначала, как обычно, выполняем разметку, для этого можно воспользоваться маркером;
  • далее обрабатываемый элемент укладывается на основание плиткореза так, чтобы намеченная линия находилась точно под поверхностью режущей кромки;
  • теперь нужно провести роликом по намеченной линии. Желательно делать только один проход, так как при многократном проведении роликом ухудшается качество среза;
  • далее необходимо нажать на специальный рычаг, при этом плитка аккуратно надломиться по намеченной линии.

Электрический плиткорез

Наиболее удобным способом резки любого вида плитки является использование электрического плиткореза. Резка производится быстро, с помощью этого приспособления можно отрезать узкие полоски, а срез получается практически идеальным.

Более того, плиткорез позволяет разрезать материал под углом 45 градусов, что очень удобно при диагональном способе укладки кафеля или керамогранита. Приспособление состоит из следующих элементов:

  • электромотора;
  • режущего диска с алмазным напылением;
  • основания.

В процессе работы диск охлаждается и смазывается путем подачи на него жидкости. Это улучшает качество резки и снижает количество пыли. Но при работе с электрическим плиткорезом использование средств защиты является обязательным.

Итак, существуют различные инструменты для резки плитки. Самым удобным в работе является плиткорез. Но это приспособление стоит недешево (особенно, его электрическая разновидность), поэтому приобретать его имеет смысл, если мастер часто работает с плиткой. Для выполнения разовой работы можно взять плиткорез в аренду или воспользоваться другими инструментами.

Можно ли резать керамогранит ручным плиткорезом

Керамогранит — это прочным материал, поэтому для его распила следует использовать агрегат, который обладает особенными характеристиками. Если предстоит работа в большом объеме, то предпочтительнее использовать электрический плиткорез

Однако, можно использовать и ручной прибор, но важно учитывать некоторые тонкости:

  • Для резки такого материала пойдет инструмент изготовленный из прочной стали и оснащенный качественным резаком. Чаще всего, такие ручные модели относятся к категории профессиональных. Простая модель для выполнения такой резки не подойдет.
  • Даже дорогостоящей моделью ручного плиткореза, выполнить разрез керамогранита достаточно сложно. Поэтому использовать прибор следует только в том случае, если предстоит минимальный объем работы.
  • Ручным агрегатом выполняются только прямые надрезы по материалу, толщина которого не превышает 15 мм.

Изучив процесс резки керамической плитки с помощью плиткореза, даже начинающий работник сможет качественно выполнить работу. Необходимо лишь соблюдать последовательность и правила техники безопасности.

Техобслуживание плиткореза

После каждого рабочего сеанса инструмент следует очищать от пыли и грязи, проверять надежность креплений, роликов и других функциональных элементов. При регулярном использовании раз в месяц следует выполнять ревизию направляющих, которые могли искривиться под высокими нагрузками. Как правильно пользоваться ручным плиткорезом, чтобы сохранить точность посадки, удерживающей заготовку платформы? Для этого при осуществлении реза необходимо наметить линию движения без помех и отклонений. Рука должна свободно совершать операцию по заданному направлению. В обратном случае отклоненное движение может не только сместить линию направляющих, но и деформировать их конструкцию.

Плиткорез в виде щипцов

Это дешевая разновидность резака для керамической плитки. Его цена от 190 до 350 рублей. Покупка рациональна только для резки в домашних условиях, при небольшом объеме. Облицовочный материал должен быть тонким. Технология нарезки следующая:

  1. На керамику наносится разметка с учетом швов и зазоров.
  2. К плитке по линии нужно приложить металлическую линейку, после чего единоразово провести резаком вдоль керамики. Давить на плиткорез нужно средне-умеренно, чтобы сформировалась видимая полоса. Проводить инструментом следует от края к себе.
  3. Плавное нажатие на ручку поможет расколоть керамику.

Как делать отверстия в керамограните

При строительстве и ремонте часто возникает необходимость проделать отверстие в плитке, для подвода коммуникаций или установки оборудования. В этом случае на помощь приходят специализированные инструменты

Балеринка

Больше всего устройство походит на циркуль. Одна ножка упирается в центр будущего отверстия, ее зажимают в патроне дрели. Другая может менять свой вылет, перемещаясь про горизонтальной планке. На ее конце закреплен резец из твердого сплава.

Балеринка

При включении дрели центральная ножка удерживается в центре будущего отверстия, а ножка с резцом, вращаясь, процарапывает плитку на достаточную глубину.

Далее ударом киянки следует выбить надрезанный круг и зашлифовать края получившегося отверстия.

Алмазные коронки

Коронка с напылением из технических алмазов прорезает исключительно ровные отверстия и не требует приложения больших усилий.

Минус только один — отверстие произвольного диаметра сделать не удастся. Коронки могут быть только определенных размеров. Хвостовик инструмента также крепится в патроне дрели, центральное сверло выставляется в разметенную точку. Работать следует на самых больших оборотах.

И балеринкой, и алмазной коронкой работать следует только с лицевой стороны плитки. Иначе неминуемы сколы.

Организация рабочего места

Это важный пункт, который обеспечит должное удобство и производительность и гарантирует Вам безопасность.

  • Рабочее место должно быть достаточно освещено.
  • Инструменты для наладки оборудования и измерительных операций надо убрать с рабочего стола. Попав под пильный диск или просто под руку, они могут стать причиной травм. Самым оптимальным вариантом будет организовать специальное место хранения, например, инструментальный шкаф.
  • Нельзя допускать посторонних к технике, особенно если она электрическая. Во время работы следите, чтобы люди находились на безопасном расстоянии. Осколки и пыль могут быть опасны
  • Следите, чтобы на полу не скапливалась стружка, крошка и пр.
  • Если оборудование электрическое, категорически запрещается использовать его в помещениях с повышенной влажностью (подвалы, склады) во избежание поражения электрическим током.

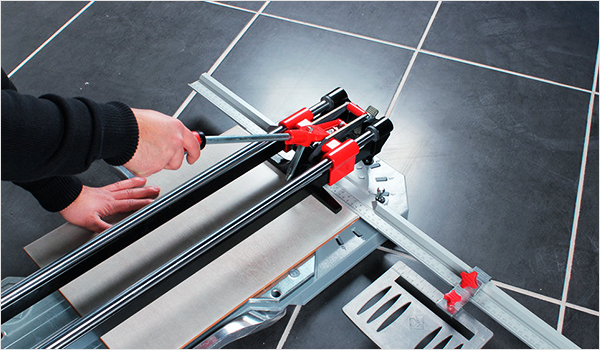

Как пользоваться ручным плиткорезом

В первую очередь надо рассмотреть конструкцию инструмента, чтобы было понятно, как им правильно пользоваться. Итак, в его конструкцию входит станина, на которой крепятся два кронштейна. Они расположены на двух противоположных сторонах основы. Между ними установлены направляющие, изготовленные из трубок.

По этим направляющим должна перемещаться каретка, на которой установлено алмазное колесико, расположенное снизу. В некоторых моделях ручных плиткорезов к каретки прилагается рукоятка, с помощью которой создается направление движения режущего инструмента. На станине с одной из сторон располагается линейка, определяющая длину среза керамической плитки, а также упор, в который эта плитка должна упереться, чтобы при резке не произошло смещение плиточного материала.

Некоторые модели комплектуются зажимами, чтобы опять-таки не произошло смещение, хотя сам кафель при этом поддерживается руками. Нередко можно встретить плиткорезы, в которых есть механизмы излома отрезанной части. То есть, можно подобрать такой инструмент, с помощью которого можно резать плитку легко и быстро. Как показывает практика, на это обычно уходит не больше одной минуты.

Итак, перед тем как разрезать кафель плиткорезом (ручным), необходимо его проверить на соответствие техническому состоянию. Все видимые части конструкции должны быть без видимых повреждений, колесико должно крутиться легко и без люфта. Последний дефект можно быстро исправить, если подкрутить крепежный винт, который и держит колесико в каретке. Если люфт не прошел, то лучше колесико заменить.

Проверьте, как движется каретка. Ее ход должен быть мягким и плавным. Станину перед началом работ надо очистить от загрязнений. После чего можно считать, что инструмент готов к работе.

Технология резки керамики производится по ниже следующему алгоритму.

На плитку наносится разметка маркером или карандашом.
Кафель устанавливается в плиткорез так, чтобы нанесенная линия разреза оказалась точно под режущим колесиком (роликом). Для этого по линейке выставляется упор, определяющий ширину отрезаемой части. Необходимо учитывать, что ручным инструментом можно качественно разрезать плиточный материал, если линии реза располагается на расстоянии не менее одного сантиметра от края плитки.
Теперь надо, управляя рукояткой, продвинуть каретку вдоль нанесенной маркером линии

Очень важно учитывать давление на поверхность самой плитки. Главное – это надрезать глазурованный слой облицовки

Если давление будет большим, то всегда есть вероятность, что плитка сломается. Если, наоборот, давление будет незначительным, то надрезать слой глазури может не получиться. Но самое главное – надрез надо проводить за один проход. Повторно эту операцию лучше не проводить, потому что может линия среза получиться кривой.
Далее надо сделать надлом по месту надреза. Для чего рукоятку надо вернуть в рабочее положение и нажать на нее. Результат – ровный излом кафеля.

Есть много рекомендаций, которые упрощают процесс резки керамической плитки. К примеру, предварительно опустить материал в воду или капнуть на колесико или на линию надреза каплю технического масла. Такая смазка дает возможность режущей кромке легко войти в глазурованную поверхность. Добавим, что керамогранит ручным плиткорезом порезать не получится, слишком твердый и прочный этот облицовочный материал.

Плюсы и минусы ручной модели

К несомненным достоинствам ручного плиткореза можно отнести:

  • независимость от электросети. Этим устройством можно пользоваться и там, где электричества нет или оно временно отключено. При работах во влажных помещениях – например, при облицовке ванной комнаты, бассейна, сауны – возможность разрезать кафель непосредственно на рабочем месте, не выходя в другое помещение с рабочей розеткой, очень важна;
  • отсутствие ограничений по температурному режиме.
  • травмы при использовании приспособления практически исключены. Максимум – повреждения при случайном падении устройства на ногу или защемление пальца;
  • мобильность. Изделия невелики, даже наиболее габаритные варианты, имеют вес до 1…3 кг, легко транспортируются и не требуют при этом специальных условий перевозки и хранения.

Основными минусами считаются:

  • сложности отрезания небольших полос по краю плитки. Если расстояние от края до надреза менее 3 см, только опытный резчик с помощью ручного инструмента сможет сделать ровную обрезку;
  • проблемы при работе с плиткой нестандартных размеров. Как очень маленькие, так и очень большие образцы разрезать сложно, иногда невозможно;
  • необходимость прилагать физические усилия для выполнения разреза.

Другие возможные недочеты зависят скорее от конкретной выбранной модели:

  • разлом плитки из-за излишней амортизации;
  • избыточное усилие в результате недостаточной длины рычага;
  • недостаточные размеры рабочей зоны;
  • неровный ход каретки;
  • сложность замены ролика (резака) или его недостаточное качество.

На эти моменты (кроме последнего, проверить качество резака в магазине удается не всегда) следует обращать внимание при покупке

Как резать плитку ручным плиткорезом?

Перед тем как начать пользоваться ручным плиткорезом, нужно осуществить ряд подготовительных работ, которые оказывают непосредственное влияние на конечный результат.

Подготовка инструмента к работе

Процесс:

Осмотр изделия на наличие каких-либо повреждений. Просмотрите ролик – не должно быть искривлений, зазубрин. Иначе придется заменить его на новый

Уделите внимание, чистке приспособления, не забыв протереть направляющие и поверхность станины. Все гайки и болты нужно подтянуть

Смажьте каретку маслом, если наблюдаются проблемы с ее перемещением.

Разметка

Для работы на данном этапе понадобится карандаш/маркер, с помощью которого нужно нанести линию разлома. В дальнейшем инструмент нужно будет фиксировать так, чтобы режущий элемент расположился точно над нарисованной линией.

Технология выполнения резки плитки

Итак, как правильно резать плитку плиткорезом? Для получения ровного разреза соблюдайте технологию:

  1. За 1-1,5 часа накройте плитку мокрой тканью или замочите в воде. Таким образом, удастся сделать керамику более податливой и избежать ее крошения.
  2. Фиксация плитки. Есть модели плиткореза, которые имеют  прихваты — позаботятся о неподвижности плашки. Если такого элемента нет, нужно одной рукой поддерживать материал. Режущий элемент должен находиться точно над будущим разломом. Если плашка большая, под ее края можно что-то подложить, чтобы она не шаталась.
  3. Резец должен находиться в самом начале, на краю плитки (там, где нарисована линия).
  4. В процессе резки прилагайте усилия, для того, чтобы потом проще было разломить плашку на две части.
