Фронтальная косилка для мотоблока – конструктивные особенности
Такая навесная косилка для мотоблока используется преимущественно для работы вместе с тяжелой техникой, оборудованной системой водяного охлаждения. Основные задачи, с которыми призвана справляться фронтальная косилка на мотоблок – это скашивания большого количества высоких и толстых сорняков, удаление кустарников, заготовка крупных объемов сена.
Некоторые модели фронтального оборудования предварительно оснащены граблями, благодаря чему работа мотоблока с косилкой этого типа позволяет собирать скошенную траву в войлоки, упрощая, таким образом, процесс работы на участке. В боковых частях фронтальных косилок для мотоблоков есть отдельные салазки, перемещение которых позволяет регулировать высоту скашивания травы. В комплектацию большинства моделей навесного оборудования этого типа входит специальные шкивы, заменяющие штатные элементы мотоблоков.
Роторные и сегментные косилки для мотоблоков: сравнение и подробный анализ, цены и характеристики
Существует два типа косилок, которые можно устанавливать на мотоблок — роторная и сегментная. Они отличаются только принципом работы. И та, и другая имеют свои достоинства, сказать однозначно, что лучше, нельзя. Все зависит от поставленных целей и особенностей вашего участка.
Косилка роторная задняя СКАУТ RM-2
Ее параметры и назначение во многом сходны с предыдущей моделью, она скашивает траву и растения, включая кустарники диаметром ствола до 1 см.
Устанавливается на мотокультиваторы сзади, работа обеспечивается задним шпоночным валом из коробки отбора мощности. Выпускается для ряда моделей тяжелых мотоблоков, таких как Garden Scout GS105-135, Crosser CR-M6. Кроссер CR-M9, Patriot Garden, Green Field МБ-105-135, Агростар и ряда других. Крепление унифицировано и без проблем позволяет установить на многие мотоблоки.
Данная мотоблочная косилка весьма надежна и неприхотлива, единственное, что ей требуется – периодическое обслуживание по истечении нескольких часов работы. Оно заключается в смазке соединений и шестерен.
Регулировка высота производится посредством перенесения центра тяжести на косилку. Рабочим инструментом служат два диска, которые вращаются друг к другу. На каждом закреплено по 4 ножа, которые свободно вращаются, под действием центробежной силы ножи выдвигаются за периметр дисков, срезая траву и мелкий кустарник. В комплекте с косилкой идут все необходимые запчасти для подключения.
Характеристики
- Производство: КНР;
- Ширина скоса: 850 мм;
- Количество рабочих барабанов: 2 шт.;
- Число ножей в каждом круге: 4 шт.;
- Максимальная высота среза: до 70 мм;
- Номинальная частота вращения ВОМ: 540 об/мин;
- Скорость при работе: 2-4 км/час;
- Вес: 28 кг;
Косилка роторная фронтальная СКАУТ RM-1
Она предназначена для работы с любой растительностью, диаметр ствола которой не превышает 1 см. Подключение и привод от ременного вала коробки отбора мощности. Устанавливается на мотоблоки GardenScout, но возможно подсоединить к другими моделями, крепление унифицировано. Устанавливается впереди мотоблока.
Рабочим инструментом служат два диска, которые вращаются друг к другу. На каждом закреплено по 4 ножа, которые свободно вращаются, под действием центробежной силы ножи выдвигаются за периметр дисков, срезая растительность. Регулировка по высоте с помощью специальных салазок обеспечивает высокую точность покоса. У косилки компактные размеры.
Характеристики:
- Производство: КНР;
- Ширина скоса: 850 мм;
- Количество рабочих барабанов 2 шт.;
- Число ножей в каждом круге 4 шт.;
- Максимальная высота среза до 70 мм;
- Номинальная частота вращения ВОМ: 540 об/мин;
- Скорость при работе: 2-4 км/час;
- Вес: 27 кг.
Мотоблок с сенокосилкой
Итак, в результате долгих мук выбора и поисков компромисса приоберетено:
- Нева МБ-2 с двигателем Robin Subaru 7 л.с.
- косилка «Заря», пр-во КаДви
По мотоблоку тут уже отчеты были, не буду повторяться. Двигатель великолепный, кач-во сборки всего остального — советское. В частности через 5 минут работы со свистом вылетел болт крепящий на валу двигателя шкив. Хорошо что стоял щиток. А через 10 минут работы был потерян набалдашник от переключателя скоростей, тупо открутился несмотря на найденные следы клея
Теперь по косилке. Сразу обнаружил что вал на который ставится натяжной ролик не параллелен основной конструкции, в результате после установке натяжителя получается что ролик искреавляет траекторию движения ремня. Вылечил изгибом детяли натяжителя на которой установлен ролик. Поехали… первый ремень был убит примерно минут за 15 Самое поганое, что даже небольшое ослабление ремня в следствие его перегрева приводит к тому что пользоваться им уже нельзя, потому как натяжения его осуществляется роликом-натяжителем или перестановкой самой косилки на одну «дырку» на консоли. В результате, ремень вытягивается и натяжителя уже не хватает, а перестановка косилки приводит к тому что даже при опущенном рычаге натяжителя ремень все равно натянут, а завести двигатель вместе с «подключенной» нагрузкой мне что-то пробовать не захотелось, по-моему это неправильно. Меняем ремень, попытка номер 2… Прет как танк, рубит все и вся, но если трава густая или полегла, то косить лучше небольшими квадратами, т.к. на раме косилки собирается целый стог спутанной травы, которая во первых мешает ножам вращаться, во вторых валит и мнет траву сбоку от прокоса. Приноровился так — делаю метров через 5-7 прокосы, типа «просек» таких, сдаю назад, а потом кошу перпендикулярно этим прокосам чтобы сваливать в них то что собралось на раме. В результате при таком подходе, при очень непростом кочковатом участке, густой траве и местами уже полегшей за 2 часа удалось скосить порядка 6 соток, с паузами на остывания ремня (он был последний, а до города 150км) и разбрасывания уже скошенной травы.
Резюме: вцелом доволен, несмотря на вышеозначенные недостатки. Если бы косил раньше недели на две — было бы гораздо проще.
Роторная косилка для мотоблока – описание конструкции
Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.
Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.
В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.
Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.
Косилка-платформа
Чертеж косилки-повозки
На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.
Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.
Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).
Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.
Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.
Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.
Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.
https://youtube.com/watch?v=videoseries
Самодельные косилки для мотоблока
Рассмотрим несколько разновидностей самоделок.
Роторная косилка своими руками
Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено
Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки
Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:
- цепи с бензопилы (редукторные);
- 2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).
Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения
Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни
Изготовление адаптера для мотоблока поможет вам передвигаться по участку быстрее.
Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм. Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:
Дальше варится рама роторной косилки на мотоблок. На готовую основу устанавливаются диски и соединяются с приводом от BOM (дополнительные элементы механизма мотоблока). В этом варианте используются шестерни с КПП от машины ВАЗ. Вращение дисков выполняется во встречном положении, друг против друга. Благодаря этому трава косится по рядам. Последний шаг – установка защитного элемента на привод.

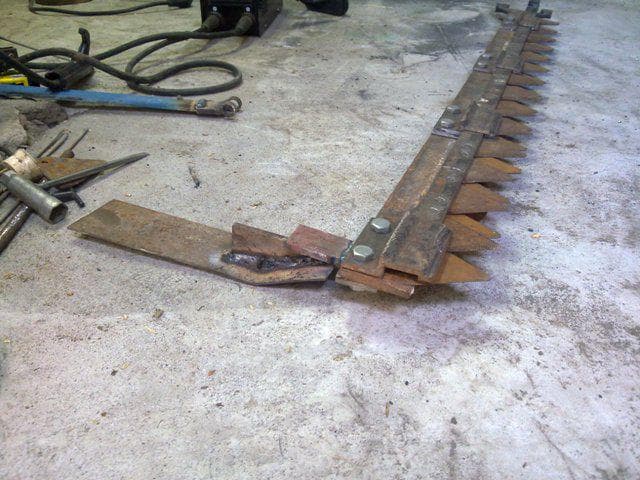

Сегментная косилка своими руками
Для изготовления сегментной косилки для мотоблока своими руками нужна труба из метала с сечением прямоугольного типа 1200-50-15 миллиметров или стандартный отрезок косы. На нем проделываются 12 отверстий размеров 10 миллиметров на равном расстоянии друг от друга. Они нужны для монтажа фиксационных болтов М8. В будущем на них будет закреплена направляющая металлическая полоса (длина 0.89 метра) с зубьями и лезвиями, установленными со всех сторон прямоугольной трубы.
У ножей сегментной косилки есть спинки с разделами и обоймами рычага системы привода. На металлической основе с обеих сторон так же монтируются прижимы и полозки. На шасси модели устанавливается главное колесо. Рабочий механизм косилки функционирует благодаря движению вала выработки действующего мотора. Чертеж косилки:
Сегментная косилка подходит для ботвы картофеля и аккуратного скашивания растений без измельчения.
Самодельная косилка-повозка
Механизм состоит из 2 барабанов, они крепятся рамой и лентой с фиксацией. Телега выполняется из сваренных труб и уголков из металла. На основу-каркас ложится фанера и колеса. Фанера нужна утолщенная (можно взять лист металла).
Ленту легко выполнить из полосы резины, ее соединяют в кольцо, используя дюралевые пластины на 2 миллиметра.
Другой вариант барабанной косилки к мотоблоку – сварка из металлических частей:
Самодельные косилки для мотоблока
Рассмотрим несколько разновидностей самоделок.
Роторная косилка своими руками
Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено
Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки
Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:
- цепи с бензопилы (редукторные);
- 2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).
Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения
Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни. Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм
Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:
Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм. Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:
Дальше варится рама роторной косилки на мотоблок. На готовую основу устанавливаются диски и соединяются с приводом от BOM (дополнительные элементы механизма мотоблока). В этом варианте используются шестерни с КПП от машины ВАЗ. Вращение дисков выполняется во встречном положении, друг против друга. Благодаря этому трава косится по рядам. Последний шаг – установка защитного элемента на привод.
Сегментная косилка своими руками
Для изготовления сегментной косилки для мотоблока своими руками нужна труба из метала с сечением прямоугольного типа 1200-50-15 миллиметров или стандартный отрезок косы. На нем проделываются 12 отверстий размеров 10 миллиметров на равном расстоянии друг от друга. Они нужны для монтажа фиксационных болтов М8. В будущем на них будет закреплена направляющая металлическая полоса (длина 0.89 метра) с зубьями и лезвиями, установленными со всех сторон прямоугольной трубы.
У ножей сегментной косилки есть спинки с разделами и обоймами рычага системы привода. На металлической основе с обеих сторон так же монтируются прижимы и полозки. На шасси модели устанавливается главное колесо. Рабочий механизм косилки функционирует благодаря движению вала выработки действующего мотора. Чертеж косилки:
Самодельная косилка-повозка
Механизм состоит из 2 барабанов, они крепятся рамой и лентой с фиксацией. Телега выполняется из сваренных труб и уголков из металла. На основу-каркас ложится фанера и колеса. Фанера нужна утолщенная (можно взять лист металла).
Ленту легко выполнить из полосы резины, ее соединяют в кольцо, используя дюралевые пластины на 2 миллиметра.
Другой вариант барабанной косилки к мотоблоку – сварка из металлических частей:
Какие косилки собирают мастера
При сборке самодельной косы для мотоблока обычно пользуются подручным материалом, который давно валяется в сарае или остается от какого либо сломанного прибора. Ведь главная цель при создании косилки своими руками, это сэкономить деньги и добиться при этом максимального результата. Один использует для сбора такой конструкции цепь от бензопилы, второй Модели, придуманные простыми читателями порой удивляют своей простотой и задумкой конструкцией даже профессионалов.
Косилки, которые собирают своими руками обычно фронтального типа и имеют конструкции:
- Роторные косилки
- Сегментные косилки
- Косилка-повозка
При сборке за основу такой самодельной конструкции часто применяют конструкций заводских моделей. Многие детали можно приобрести в магазинах и использовать в своей конструкции. Да и схемы таких моделей легко можно найти в интернете, а работу увидеть на видео. А прочность заводских моделей косилок для мотоблока уже проверенна временем. Единственное что стоит отметить, что в сельской местности это сделать практически невозможно. Поэтому зачастую используют металлолом.
Основанием для роторной и сегментной косилки является сварная рама. Ее варят из металлических уголков, которые есть под рукой, но стандартно берут 4х4 см. На раму крепят корпуса подшипников для колесной оси. А дальше уже делают саму рабочую часть косилки, того вида которую вы выбрали.
Самодельная конструкция
Первое, что должен знать любой человек, решившийся на конструирование самодельной техники это то, что она должна быть прежде всего безопасна для него и окружающих. В таких случаях, качество работы агрегата отходит на второй план, когда встает вопрос реальной угрозы жизни и здоровья человека, ведь в косилке много режущих и острых элементов, пострадать от которых очень просто.
Уяснив это правило, можно приступать к процессу сборки косилки. Однако, сначала нужно выбрать материал, из которого она будет изготавливаться. Пример самодельной косилки смотрите на фото.
Самодельное устройство
Здесь основной момент состоит в том, что человек, который загорелся идеей конструирования самодельной косилки, желает существенно сэкономить и без того скромные финансы. Поэтому, материал нужно использовать от старой и уже отработавшей сельскохозяйственной техники, которую можно найти у себя дома или на заброшенных складах и фермах. Существует много разных вариантов того, как сделать газонокосилку своими руками из подручных средств, о которых вы можете узнать из этой статьи.
Рассмотрим процесс сборки сегментной косилки для мотоблока Нева своими руками. Определившись с материалом, можно приступать к самой сборке.
Чертеж сборки
По краям этих брусов, устанавливаем прижимы и салазки, с помощью которых можно регулировать высоту скоса травы. В конструкции сегментной косилки предусмотрено колесо, которое можно взять, к примеру, от старой детской коляски. Именно на это колесо будет подаваться движущая сила от мотоблока, когда его приведут в действие.
Вообще, данное описание довольно схематичное, здесь описаны лишь основные моменты, касающиеся изготовления самодельной сегментной косилки. Но человеку, хорошо знакомому с принципами подобных работ, будет совершенно нетрудно применить эти данные на практике, а возможно – добавить что-то своё, из своего личного опыта.
Косилка для мотоблока Нева своими руками, чертежи которой можно с легкостью обнаружить в общедоступных источниках, является прекрасным выходом из ситуации, когда не хватает лишних средств на приобретение дополнительных и, что немаловажно, дорогостоящих комплектующих. Но если же вы, не горите желанием возиться с чертежами, то смело можете ознакомиться с альтернативой в виде недорогих электрических газонокосилок
Косилка своими руками
Виды косилок
Все существующие в природе сенокосилки, независимо от того, работают они как самостоятельное оборудование или подключаются к основному силовому агрегату – мотоблоку, подразделяются на 2 вида:
- сегментные;
- роторные.
Каждый из них обладает определенными преимуществами и недостатками, характерными особенностями конструкции: их можно подключать к мотоблоку Нева, эффективно использовать для срезания травы на значительной площади. Вручную, не обладая такой техникой, бороться с порослями пришлось бы значительно дольше. Косилка сегментная от роторной отличается по принципу действия: ее лезвия работают горизонтально, как ножницы, получая энергию через ремень привода от мотоблока Нева. В роторной установке рабочим органом служит специальный режущий узел (ротор), это более совершенный вариант.
Важно! На выбор косилки по типу влияет не только ее конструкция или возможность подключения к имеющемуся в хозяйстве мотоблоку, но и другие показатели: безопасность, возможность работы на пересеченной местности, цена. Сегментная – самое простое оборудование для установки на мотоблоки Нева и аналогичные
Сегментная косилка неприхотлива в использовании, быстро, широко и ровно срезает траву. С ней легко обращаться на больших площадях. Основной недостаток данного решения – устройство плохо переносит неровные, с многочисленными буграми и впадинами покосы (а в жизни случаются и такие), она больше подходит для спланированных лужаек или почти идеально горизонтальных площадок. В таких условиях она покажет все свои преимущества, поможет в краткий промежуток времени избавиться от лишних зарослей или подровнять газон
Сегментная – самое простое оборудование для установки на мотоблоки Нева и аналогичные. Сегментная косилка неприхотлива в использовании, быстро, широко и ровно срезает траву. С ней легко обращаться на больших площадях. Основной недостаток данного решения – устройство плохо переносит неровные, с многочисленными буграми и впадинами покосы (а в жизни случаются и такие), она больше подходит для спланированных лужаек или почти идеально горизонтальных площадок. В таких условиях она покажет все свои преимущества, поможет в краткий промежуток времени избавиться от лишних зарослей или подровнять газон.
Роторная у профессионалов считается более совершенным решением: ее режущие ножи закрыты защитными кожухами, а значит, безопасны для человека. К достоинствам косилки следует отнести простоту ее использования – установить косилку к мотоблоку Нева почти также просто, как и культиватор, особых трудностей с этим обычно не возникает. Отлично работает на подъемах и спусках, не боится пересеченной местности. После скашивания травы, если установлено именно такое оборудование, сразу же образуются четкие ряды: не нужно дополнительно формировать валки и скирды.
Косилка ротационная дискового типа КРН-2,1
Ротационная косилка разработка советского сельхоз. машиностроения, производится Михневским Ремонтно-механическим Заводом. На сегодня подобный тип косилок производится рядом отечественных и зарубежных производителей. КРН 2.1 по факту стала основой для выпуска ряда подобных модифицированных ротационных косилок.
КРН 2.1
Ввиду своей недостаточной производительности, но хорошей манёвренности применяется для противопожарных обкашиваний сельскохозяйственных и лесных угодий, обкосов обочин дорог коммунальной сфере. Навешивается на заднюю навеску трактора привод осуществляется от заднего ВОМ. Перевод с транспортного положения в рабочее осуществляется гидроцилиндром входящем конструкцию оборудования. Непосредственный срез осуществляется режущими сегментами, закреплёнными свободным шарниром на вращающихся в горизонтальной плоскости дисках. Косилка за счёт жёсткой связки с трактором хорошо копирует рельеф. Конструкция рабочих органов позволяет быстро проводить замену режущих сегментов машины.
Технические характеристики КРН 2.1
- Агрегатируется с тракторами класса 0,9-1.4 т/с МТЗ 80,82 ЮМЗ 6Л,Т-40 и их модификаций
- Производительность 1.2 — 2.9 га/ час
- Рабочая скорость до 15 км/час
- Транспортная скорость до 30 км/час
- Минимальная высота среза 6-8 см
- Число активных вращающихся дисков 4 шт
- Масса машины 600 кг
- Привод ВОМ независимый 540 об/мин
- Обороты активных органов 2400 об/мин
Устройство КРН 2.1
Рама с навесным устройством, навешиваемая на трёхточечную навеску трактора с карданным валом привода от ВОМ. Наклонный плоский редуктор-брус с дисковыми вращающимися органами. Клиноремённая передача вращения от карданного вала к редуктору-брусу с натяжным устройством. Наклонный брус оборудован дисковыми рабочими органами с режущими сегментами. Гидроцилиндр обеспечивающий перевод машины с транспортного в рабочее положение. Пружинный стабилизатор рабочего положения косилки. Дополнительно косилка может укомплектовываться щитком валкообразователя.
Редуктор режущего аппарата КРН 2.1 Навесное КРН 2.1
Пружинный стабилизатор Подрамник косилки КРН 2.1
Устройство режущего механизма
Устройство наклонного бруса с активными вращающимися дисками представляет собой плоский картер с размещёнными внутри на отдельных осях прямозубыми шестернями. Зубчатые колёса расположены в горизонтальной плоскости одна за другой. Передача осуществляется последовательно от первой шестерни, получающей вращение от ведущей шестерни приводного редуктора. Для сохранения направления вращения всех четырёх рабочих органов в привод каждого диска состоит из промежуточных шестерён и шестерни, непосредственно передающей вращение диску через шлицевое соединение оси. Полость картера заправляется маслом через заливное отверстие в верхней плоскости редуктора. Для защиты нижней части наклонного картера основание оборудовано башмаками из листовой стали.
Режущий аппарат КРН 2.1
Производители навесных ротационных косилок
В результате конструктивной эволюции данной косилки на рынке сх. техники представлены новые модификации косилок КРН -2.1.
Исполнение косилки КРН-2.1М украинским отличается нижним размещением вращающихся дисков, что позволяет значительно снизить высоту среза и обезопасить наклонный редуктор от повреждений при ударах о твёрдые скрытые в траве предметы, машина имеет устройство, предохраняющее от аварийных столкновений с препятствиями.
КРН-2. 1 ООО » ЮгТех Агро»
Аналог КРН-2.1 машины КДН-210, КДН-240 и КДН-310 с соответствующим захватом 2.1, 2.4, 3.1 метра производится белорусским производителем сельхозтехники в г.Бобруйске — БобруйскАгроМаш. Машина имеет аналогичные характеристики с модернизированными версиями машин КРН-2.1. Также предприятие выпускает косилки прицепного и полупроцепного типа с аналогичной конструкцией режущего аппарата.
КДН- 2.4
Косилка КРН-2.1 Б выпускается ООО «Сельхозмаш» в г. Люберцы, отличается более облегчённой конструкцией до 515 кг., высокой производительностью до 3,6 га/час., модернизированным навесным устройством и предохранительным механизмом.
Косилки КРР-2.4 производства «Рязанского Комбайнового Завода» с шириной захвата 2,4 м имеет пять рабочих дисков со скоростью вращения 3500 об/мин и производительностью 2,85 га/час..
Косилки аналогичного типа производятся предприятиями: Ростсельмаш в г. Ростов, ОА«Марийский Машиностроительный Завод» в городе Йошкар-Ола, «ТСМ Агро» в г. Люберцы, ПКФ «МКЗ-С» в г. Кирове под брендом «Ракита», «МашКомДорСервис» — республика Беларусь. А также на рынке представлена масса предложений импортных брендов косилок схожей конструкции: Wirax и Lisicki(Польша), Agrolead(Турция).
Самодельные косилки для мотоблока
Рассмотрим несколько разновидностей самоделок.
Роторная косилка своими руками
Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено
Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки
Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:
- цепи с бензопилы (редукторные);
- 2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).
Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения
Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни
