Как пила сделать своими руками

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;усовершенствование промышленно изготовленного инструмента под особенности применения;сборка станка из отдельных элементов – вала, двигателя, станины;самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

из уголков делают прямоугольную раму;
к ней приваривают четыре ножки по углам нужной высоты;
на высоте около 200 мм от их нижнего края делают обвязку из уголков;
на верхней раме монтируют вал;
фиксируют на одной его стороне ведомый шкив, а на другой – диск;
изготавливают и прикрепляют к станине стол с подъемным механизмом;
на нижней раме делают площадку из уголков или листового металла под электродвигатель;
на валу мотора фиксируют ведущий шкив;
надевают ремень на шкивы;
на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Что нужно знать о ленточной пиле

Каким будет распил дерева, зависит от того, какую форму имеет зубец оборудования. Именно зубец ленточной пилы показывает тип распила. Чему же отдать предпочтение? Пила с узкой лентой стоит недорого и ею очень просто пользоваться. Смысл заключается в том, что зуб не может быть высотой не больше 20% от ширины полотна, иначе сталь от сильной нагрузки разорвется, как бумажный лист. Какого шага и высоты зубья, определяет площадь впадины. Потому как если опилки не будут выноситься, а будут скапливаться в пропиле, то пила заклинит и засориться опилками. На практике есть определение высоты зуба, и она равняется не меньше 5 мм. И, соответственно, шириной полотно должно быть менее 25 миллиметров. Узкая пила, которая порвалась, встречается часто. Широкие пилы рвутся очень редко. На таких пилах могут появиться трещины, и связано это с неправильно подобранными размерами, регулированием. А вот чтобы разорвать такую пилу это еще надо потрудиться. Трещины могут быть:

во впадинах зубьев;
в центральной части пилы;
на кромке в задней части.

Наиболее часто встречаются дефекты во впадинах зубцов ленточного оборудования. Возникают дефекты в процессе работы пилы. Из-за дефектов такая пила делает неровный пропил дерева. Как же не допустить образование дефектов? На узких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец влево, 2-ой вправо, 3-ий прямо и опять: влево, вправо, прямо. В данном случае пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

Лучшим считается работа пилы с уборкой опила на 100%, а узкая пила убирает на 30%, потому как высота зубцов у такого типа пил невысокая. Из вышесказанного можно сделать вывод, что скорость работы узкой пилы ниже, так как вынос опила низкий, и замедляет пил. Кроме того, узкая пила не имеет тело стабилизации и поэтому застревает и расшатывается в пропиле, из-за чего происходит разрыв. И тут уже опять понадобится ремонтировать и варить. Вывод однозначен, широкая ленточная пила для дерева все-таки лучший вариант. Единственное, что можно предпринять — это увеличить ширину стального полотна. Отношение не должно превышать 20 к 80. Зубцы можно сплющить на кончике, тем самым создав уширение в пропиле. Также можно наплавить стеллит. После этого зубцы гарантированно будут работать на все сто. Если сделан стеллит, то разводку делать не надо.

Следует сказать и о том, что каков будет пил, влияет и качество древесины. Дерево должно быть чистым, с минимальным количеством сучков. Широкая пила отлично работает с любой шириной бревна. Большие скорости для нее не проблема. В широких ленточных пилах настройка зубцов может проводиться более тонко. Также может меняться ширина, угол, толщина пропила. Благодаря этому выход продукции можно повысить до 25 %. Узкая ленточная пила делается с более дешевым оборудованием, более просто собирается. Это своего рода относительный плюс в копилку узких пил.

Ручная пила

Узкая пила нагревается во время работы полностью, а у широкой пилы нагревается только часть лезвия, которая пилит, из-за этого порой может возникать волна в месте пропила.

Поэтому широкую пилу надо натягивать гораздо сильнее, чем узкую. Конструкция широкой пилы более сложная, что, естественно, отражается на стоимости. Кроме того, на широкой ленточной пиле очень непросто работать, надо иметь ряд определенных навыков и знаний. Хороший, налаженный станок с широкой ленточной пилой даст большие объемы выработки.

Для того чтобы пиление было продуктивным требуется:

станочное оборудование с широкой ленточной пилой;
опытный оператор;
высокого качества подготовленное оборудование;
человек ответственный за заточку;
механизм для заточки;
обслуживающий персонал.

Станок для ленточной пилы Ленточными пилами можно пилить оперативно и качественно. Однако надо соблюдать ряд правил. Перед использованием ознакомиться с оборудованием, ухаживать за оборудованием, чистить и смазывать, вовремя проверять и обслуживать. Если финансов нет, то станок можно сделать самостоятельно. Обладая навыками, деталями и специальным оборудованием, следуя схеме, можно попробовать собрать ленточную пилу своими руками. Конечно, самостоятельно собранный станок не будет обладать супер скоростью, но как говорится: не спеша, можно выполнить поставленные задачи по пилению очень даже хорошо и продуктивно.

Применение бензопилы для продольного распила

Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:

Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.

Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон

Важно проследить за перпендикулярностью сторон по отношению друг к другу.

Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины

После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.

Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.

Рисунок 5 – Виды пиломатериалов

При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.

Изготовление упора и подготовка необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие. Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

на краю через раму станка;посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилыбудет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

Циркулярная пила или можно использовать .
Шуруповерт.
Болгарка (Угло-шлифовальная машинка).
Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

Фанера.
Массив сосны.
Стальная трубка с внутренним диаметром 6-10 мм.
Стальной стержень с наружным диаметром 6-10 мм.
Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
Саморезы.
Столярный клей.

Распиловочный стол своими руками из ручной циркулярной пилы

Вот решил сделать дешёвый и практичный распиловочный стол из ручной циркулярной пилы. Купил ЛДСП (да, подобные вещи не правильно делать из дсп, но, реалии таковы, что влагостойкую фанеру я не нашел, да и признаться, в Минске я ее вообще в глаза никогда не видел). Взял два куска 600 х 800 х 16 мм и 300 х 800 х 16 мм. Купил алюминиевый уголок 20 х 40 х 2000 мм и швеллер 10 х 10 х 2000 мм. Взял 40 конфирматов, две металлические линейки по 500 мм.

Приступил к работе. Основанием будет плита 600 х 800 мм. Плиту 300 х 800 мм, распустил на ламели 50 х 800 мм. Из них сделал окантовку…которая добавила жесткости. Собирал все с использованием Kleiberit PUR 501.

Фрезернул полость под швеллер и вклеил его на Soudal Fix All Classic. Очень жаль что швеллер десяточка…а не 15…ну что есть…найду, может переделаю. Дальше фрезернул дорожки под линейку.

Линейки порезал в размер, точно позиционировал по диску и так же вклеил на Soudal.

Дальше взялся за параллельный упор. Как-то опять каждый раз пережимать обрезок палки струбцинами желания не было, и упор решил делать на подобии заводских распиловочных станков. Основа алюминиевый уголок 20 х 40 мм. Жесткость у него не особо, по этому усилил его деревянной планкой, склеив их fix all-ом. К задней части направляющей приклепал уголок 20 х 20 мм. Это уже позволит позиционировать упор перпендикулярно столу. А вот с креплением решил заморочиться. Для реализации мысли, нужен был кусок алюминия.

Где взять кусок алюминия? Отпилить от диска.

Взял не нужную струбцину…позаимствовал нужные для меня части с нее.

Нарезал резьбу в болванке.

Параллельный упор поженил с зажимом двумя болтами с анаэробным клеем.

Получилось очень удобно…не сильно хуже заводских быстросъемных упоров. Дальше уже мелочи…установка розетки, проводка, выключатель. Кнопка в пиле зафиксирована.

Все это работает в связке с пылесосом с автопуском. Каретку протяжки забыл сфотографировать…но там все ясно. Циркулярка сейчас стоит на базе 160-того диска…это конечно мало. На данный момент толщина пропила составляет 37 мм.

Наверное, через месяц я куплю и установлю другую циркулярку…на основе 210 или 235 диска. Обязательно это будет циркулярка с расклинивающим ножом. Если поставлю циркулярку с 210-235 диском, до тогда обязательно соберу модуль плавного запуска для пилы.

Конечно, такой распиловочный стол из ручной циркулярной пилы — это эконом вариант…нужда заставляет. И не заменяет это в полной мере заводское изделие…особенно если речь идет о пилении под углами. В моем столе сделано два положения…под 90 и 45 градусов. Как правило, этого достаточно. Без учета дисковой пилы, которая была в хозяйстве…стоимость всех материалов (без клея) составила $30…даже с учетом пилы на 235-тый диск, стоимость такого станка не превысит $160…что ровно в два раза дешевле, заводского стола вроде Bosch или Makita.

Автор самоделки: Андрей Дрозд. Беларусь. г. Минск. sam-stroitel.com

Мини циркулярная пила из электродрели

В свое свободное время я все чаще занимаюсь любимым делом — конструированием различных радиоэлектронных конструкций и конечно же для получения завершенного устройства просто необходимо готовую электронную схему (печатную плату с радиокомпонентами, проводами и т.п) поместить в красивый законченный корпус, который защитит устройство от воздействия внешних негативных факторов и будет радовать глаз хозяина на протяжении долгих лет.

Я думаю много радиолюбителей согласиться со мной, что изготовить радиоэлектронную конструкцию, ну конечно же в зависимости от сложности, возможно за пару часов, но вот готовый корпус под него зачастую очень трудно найти, при этом теряется драгоценное время в поисках оного. Конечно всегда возможно купить готовый корпус, но это деньги, время и не всегда качество. Поэтому я решил, что быстрее и надежнее будет делать корпуса самому под нужные размеры и из различных материалов, которые есть под рукой. С этой целью мной была задумана мини циркулярная пила из электродрели — как вариант с наименьшими затратами.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Техника безопасности

Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника

Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:

работать только исправной бензопилой;
не производить заправку топливом во время работы инструмента;
заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
не курить во время заправки и работы;
переносить бензопилу только после полной остановки в чехле;
заглохшую бензопилу заводить только после извлечения из пропила;
следить за действиями помощников, чтобы случайно их не травмировать;
использовать средства индивидуальной защиты — очки, перчатки, наушники.

Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.

Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента. Все самодельные каретки и другие устройства представляют собой группу риска, поэтому людям без должного опыта и навыков браться за изготовление подобных приспособлений не рекомендуется.

Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Бензопила из болгарки: насадки, самоделки, переделки

Желание усовершенствовать уже имеющийся инструмент приходит неспроста. Главной целью такого эксперимента является экономия средств. И действительно, зачем покупать несколько инструментов, если можно использовать различные насадки и сделать многофункциональный инструмент.

Болгарка известна каждому хозяйственному домовладельцу, потому как с ее помощью можно и металл порезать, и камень, и отшлифовать поверхность. Но деревья таким устройством не распилишь, возникают сложности из-за маленького диаметра диска. Вот и придумывают умельцы различные насадки, которые значительно облегчают работу в саду.

Шлифовальная пила

Иногда шлифовать материалы в труднодоступных местах бывает трудно. Я решил изготовить шлифовальную «пилу», которая облегчит подобную задачу. Надеюсь, и вам моя идея поможет!

Шаг 1: Материалы и инструменты

Материалы:

доски из клена и дуба;
древесина бука (деревянный прут 380×25 мм);
кожа;
льняное масло;
наждачная бумага.

Инструменты:

карандаш и линейка;
японская пила;
хомут;
маленький угольник;
мини-напильник;
рашпиль;
плоские деревянные биты;
набор для резьбы по дереву;
торцевой рубанок;
рубанок;
инженерный угольник;
регулируемый угловой шаблон;
долото (несколько видов);
скребки;
дюбели;
полукруглая стамеска по дереву;
криволинейный струг;
поворотный резак (фреза);
молоток.

Шаг 2. Рукоять пилы и подпорка

Первое, что нужно сделать, – нарисовать контур рукоятки пилы на куске дерева. Я использовал в качестве материала белый клен, но можно использовать и другой. Прямую линию я вырезал японской пилой, а изгибы и прочее – несколькими инструментами: долото, пилкой и скребком.

Другой кусок дерева я отшлифовал и сделал его прямоугольным. По высоте он совпадал с высотой рукояти.

Первое и самое необходимое – рукоять и подпорка

Шаг 3. Создание места для деревянного стержня

Поскольку я не хотел использовать клей, я решил соединить две эти части при помощи резьбы. Для этого я использовал набор для резьбы по дереву и проделал отверстия с обеих сторон в деревянном пруте из бука.

После я отметил центральную часть кусков и просверлил их плоским сверлом по дереву. В рукоятке я просверлил сверлом на 22 мм, а в прямоугольнике — на 23 мм.

Таким образом я изготовил место под деревянный стержень

Шаг 4. Установка стержня

Теперь настала пора обрезать деревянный стержень длиной 380 мм. Перед тем, как сделать отверстия сверлами, я покрыл его льняным маслом и обернул фольгой. Так я смог обеспечить впитывание масла и облегчение установки в резьбу.

С двух сторон стержня я также сделал резьбу.

Стержень готов к установке

Шаг 5. Рукоять пилы — шлифовка

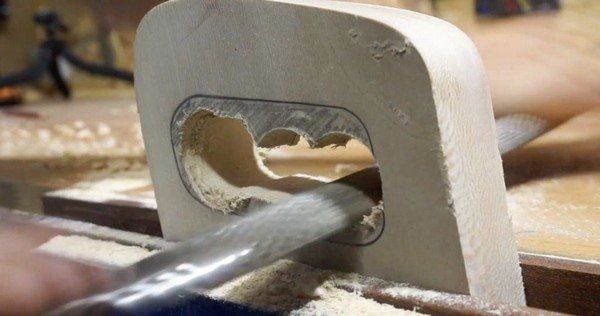

Для более приятного использования и твердой хватки ручки я использовал целый ряд инструментов: полукруглая стамеска по дереву, торцовочный рубанок, криволинейный струг и наждачная бумага с зернистостью 280.

Для внутренней части я использовал полукруглую стамеску по дереву.

Теперь по части рукояти все более-менее готово

Шаг 6. Деревянные гайки

Для гаек я решил использовать дуб. Чтобы их сделать, мне нужно было сначала взять циркуль, нарисовать круг, провести диагонали, сделать внутри круга шестиугольник. В центре всего этого мне нужно было сделать вырез и для этого я воспользовался сверлом на 22 мм и сделал резьбу.

Затем доску я вырезал под форму гайки. Так я сделал две штуки.

Гайки – достаточно надежный крепежный элемент

Шаг 7. Создание места для ремня

Как только все части сделаны, мне остается лишь одна вещь, прежде чем создать шлифовальную пилу. Для этого сначала мне нужен корпус и прямоугольник.

Я оставляю PDF-файл, в котором отмечены места сверления отверстий для наждачной бумаги.

Нужно было весьма точно высверлить место для ремня

Шаг 8. Ремень из наждачной бумаги

Чтобы избежать разрывов при шлифовании бумаги в процессе шлифования материала, я создал «ремень». Я сшил две маленькие полосы на концах, но можно их склеить клеем.

Ремень делается достаточно просто

Шаг 9. Полная сборка

Последний щаг – все соединить. Я взял все части и последовательно соединял их друг с другом до тех пор, пока у меня инструмент не был готов.

Вот такой получилась у меня шлифовальная пила

Послесловие

С такой шлифовальной «пилой» работать стало намного удобнее. Да, внутри, конечно, этим инструментом не попользуешься, но для наружных работ – в самый раз.
