Как отрезать ровно трубу большого диаметра

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

ножовка по металлу;
самозатачивающийся нож (с мелкими зубчиками);
ножницы для резки труб из пластика;
труборез роликового типа;
аккумуляторный труборез;
гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

на месте среза ставят отметку маркером;
винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
далее винт плавно затягивается (так, чтобы не лопнула труба);
после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Подготовка к работе болгаркой по металлу

Болгарка относится к уровню относительно небезопасных электроинструментов. Получить травму можно от разлетевшегося диска или выпавшего из рук инструмента. В любом случае опасность связана с высочайшей скоростью вращения электродвигателя устройства.

Для увеличения эффективности работы болгаркой, расширения ее многофункциональных способностей, практически употребляют такие дополнительные приспособления:

Их применение позволяет сделать лучше качество распиливания железных заготовок, повысить точность процесса. Также улучшаются условия труда с позиции безопасности, растет его производительность.

Внедрение дополнительных приспособлений позволяет воспользоваться инвентарем как станком, созданным для выполнения различных видов работ.

Чтоб очень обезопасить процесс резки, работать по металлу угловой шлифовальной машинкой следует с соблюдением целого ряда правил. Их условно делят на предварительные и главные (рабочие) мероприятия.

До начала резки нужно выполнить ряд манипуляций.

Надеть специальную рабочую одежку и обувь (с противоскользящей подошвой), перчатки из плотной ткани или кожи.
Приготовить, из соображений особенностей и вида распиливаемого металла, подходящий диск, и после установить его маркировкой к верху, зажав гайкой.

Проверить применяемые рабочие насадки на предмет наличия разных изъянов, нарушающих их целостность: выбоин, трещинок и иных деформаций.
Пользоваться средствами персональной защиты: очками, респиратором или маской (щитком), а иной раз также и наушниками.
Проверить работоспособность инструмента, надежность закрепления его кожуха (без него работать строго запрещено), состояние питающего шнура с вилкой.
Приготовить место работы: убрать горючие материалы (смазку, горючее, бумагу, тряпки) все мешающие вещи. Накрыть иначе говоря отодвинуть на неопасное расстояние предметы, которые быть повредиться раскаленными металлическими частичками.

При способности распиливаемый материал следует за ранее накрепко зафиксировать, к примеру, в тисках, чтоб убрать вероятные случайные его подвижки. Держать обрабатываемые детали на ладони или меж коленями запрещено.

Как отрезать чугунную трубу

Если труба изготовлена из чугуна, то чтобы её ровно разрезать придётся применить определённые знания. Дело в том, что этот материал характеризуется высокой хрупкостью, а значит, перед тем, как отрезать такую трубу нужно определить алгоритм действий.

Размечаем аналогично стальным трубам.
В месте проведения распила нужно подложить деревянный брус в качестве опоры.
Далее нужно выполнить пропил в несколько миллиметров по всей окружности.
После этого, в канавку вставляется зубило и нужно нанести резкий и сильный удар молотком.

В результате она расколется по линии, образуя достаточно ровное место среза, которое при необходимости можно дополнительно обработать.

ПОСМОТРЕТЬ Труборез для стальных труб на AliExpress →

Что такое обратный удар?

Так называется один из самых опасных случаев, что может быть в процессе работы. Эффект появляется при сильном заклинивании круга в заготовка, вследствие чего электроинструмент резко отбрасывает назад. Необходимо внимательно следить за процессом и крепко держать болгарку.

Очков оказалось недостаточно

Как избежать обратного удара

Для этого нужно:

Всегда удерживать инструмент за стандартные рукояти.
Занимать устойчивую позицию на земле.
Использовать обе руки.
Находиться немного в стороне от места, куда ударит инструмент.
При движении УШМ от себя при обратном ударе она отскакивает на человека.
Будьте особенно осторожны при обработке углов и кромок.

Резка листового металла болгаркой

Чтобы резать металл разных видов и толщины, используют соответствующие отрезные круги различной толщины и диаметров. Алгоритм выполнения распиливания листов следующий.

Для раскроя с помощью болгарки листовой металл предварительно укладывают на ровную поверхность.
Отмечают мелом (маркером) точные размеры вырезаемых фрагментов на поверхности листа.
Производят распиливание по отмеченным линиям, не меняя при этом угла первоначального наклона диска к рабочей поверхности, чтобы не произошло его заклинивания и поломки электроинструмента.

Если навыки распиливания листового металла болгаркой отсутствуют, рекомендуется предварительно потренироваться на нежном материале — это даст возможность прочувствовать работу инструмента.

Выполняя резку листа металла, для получения качественного результата следует учитывать такие рекомендации.

Для улучшения охлаждения необходимо место пропиливания поливать водой, что также увеличит срок использования круга.
Приступать к разрезанию металла стоит только тогда, когда диск вращается: нельзя включать инструмент, если неподвижный круг соприкасается с поверхностью заготовки.
Чтобы пилить жесть (тонкий листовой металл) или вырезать разные геометрические фигуры, удобнее применять небольшие, выработанные круги («огрызки»).
Прижимать болгарку со значительным усилием не следует: резка должна происходить практически только под собственным весом УШМ.
Если отрезной круг остановится в прорези (при отключении электроинструмента), то возобновлять работу можно только после его извлечения.

Если распиливание листа происходит медленно, следует поменять рабочую насадку. Лишняя нагрузка на углошлифовальную машинку при резе металла приведет к ее перегреву либо заклиниванию вращающегося круга.

Инструменты для обработки среза трубы

Фаскосниматель – предназначен для улучшения качества сварки пластиковых труб. С его помощью производят снятие кромки или верхнего слоя пластиковых труб по диаметру. В продаже можно найти фаскосниматели различной конструкции, предназначенные для работы с трубами разных диаметров. При покупке необходимо определиться с объемами работ и материалом труб. Инструмент бывает как с ручной, так и с автоматической подачей. Он позволяет произвести настройку на требуемый диаметр трубы и толщину стенки.

Калибр – необходим для работы с металлопластиковыми трубами. С его помощью перед пайкой труб производится зачистка алюминиевого слоя на срезе трубы. Кроме того, калибр позволяет удалить заусенцы и неровности среза, а также при необходимости снять фаску.

Если труба при резку слегка помялась и срез приобрел овальную форму, калибратор выровняет торец, сделав его снова идеально круглым. Для каждого определенного диаметра труб требуется отдельный калибратор.

Источник

Методы резки изделий из металла под углом

Обычная перпендикулярная резка под 90°, с помощью болгарки, осуществляется быстро и качественно, если не пренебрегать советами специалистов.

Многие считают, что если для отпиливания используется крупный инструмент с большим мощным диском, то можно не наносить разметки. Специалисты не рекомендуют пилить без нанесения меток, потому что после обрезки части могут не совместиться.

Особенности резки цилиндрической трубы под 45

Чаще всего сделать разрез под углом 45 градусов требуется при установке отопительных или водопроводных систем. Главной сложностью проведения работы является то, что после совмещения разрезанных частей трубы должен получиться прямой угол 90 градусов. Добиться качества проведения процесса резки поможет простой способ подготовки самодельного лекала:

Приготовить обычный белый лист бумаги.
Сложить его по диагонали.
Выступающую часть листа нужно отрезать ножницами, чтобы в развернутом виде получился квадрат.
Полученный треугольник надо обернуть так вокруг трубы, чтобы длинная сторона шла параллельно сечению.

Лекало из бумаги отлично подходит для разрезания металлических изделий посередине.

Бумажный шаблон

Сложенный вдвое получившийся треугольник нужно разделить на две части. Затем шаблоны нужно обернуть вокруг трубы, и зафиксировать при помощи скотча или изоленты. Шаблоны должны располагаться таким образом, чтобы один край основания совпадал со вторым.

Ножницами надо закруглить верхние углы обоих шаблонов. Получившиеся две заготовки нужного диаметра следует надеть на трубу, и отметить место разреза мелом или карандашом. Приготовленную размеченную часть можно смело отпиливать.

Для трубок небольшого диаметра, которые необходимо разрезать близко к краю, подойдет метод разметки с помощью емкости с водой. На глубокой емкости отмечается нужный угол наклона среза, затем в воду помещается конец трубки, и наклоняется к разметке. Линия контакта с жидкостью станет меткой для распиливания.

Как отметить место реза под 45 на профильной трубе

Не всем известно, как резать профильную трубу под 45 градусов болгаркой правильно и качественно. Специалисты советуют использовать для разметки профильной трубы с квадратным сечением обыкновенную треугольную линейку.

Сначала на одной из граней следует начертить прямую полосу, располагающуюся перпендикулярно борту трубы. Затем заготовку надо повернуть, и на соседнюю грань нанести косую метку. Она должна идти от края первой полоски под углом 45 градусов.

После этого изделие снова поворачивается, и проводится перпендикулярная линия. На четвертой грани останется лишь соединить проведенные ранее полосы по диагонали. Теперь можно приступить к распилу.

Особенности работы с толстым металлом, медью, чугуном, алюминием

Когда требуется распилить толстый металл на отдельные фрагменты, рекомендуется дополнительно выполнять следующие действия:

постоянно охлаждать участок соприкосновения металла с диском с помощью холодной воды из-за сильного нагрева места прорези;

производить все резы только прямолинейно;
разные криволинейные контуры следует вырезать отдельными прямыми отрезками небольшой длины, удаляя при этом ненужные части;
полностью распиливать заготовку нужно за несколько подходов, с каждым последующим углубляя прорезь;
если требуется резать уголки, двутавровые балки, швеллер, рельсы, то каждую их конструктивную часть пилят по отдельности.

Резка чугуна, нержавейки, а также цветных металлов, например, алюминия и меди, осуществляется с помощью специальных кругов, предназначенных для работы с этими материалами. Вся необходимая информация о дисках содержится в маркировке данных изделий, нанесенной с их боковой стороны. При этом круги отличаются составом наполнителей:

в одних добавкой является сверхпрочный материал, который способен распилить легированную сталь;
в других применяются мягкие связывающие вещества.

Резка нержавейки обычными дисками по металлу запрещается, потому что в их состав входят вещества, которые приводят к ускоренной коррозии места среза. Алюминий и медь – это очень вязкие цветные металлы. Их распиливают с помощью болгарки, поливая керосином образуемую диском прорезь. При этом требуется соблюдать правила противопожарной безопасности.

Резка под 45 градусов

Одним из частных примеров подобной ситуации является необходимость отрезать металлическую трубу под углом в 45 градусов. Такая резка материала часто требуется при прокладке водопроводных коммуникаций или систем отопления. В этом случае приходится иметь дело со стальными трубами.

Для этих целей обычно применяются привычные трубы цилиндрического сечения. Если же речь идёт о монтаже каких-то металлоконструкций, то чаще применяются профильные трубы прямоугольного или квадратного сечения.

Основная проблема здесь состоит в том, что для того чтобы соединяемые элементы совпадали, разрез должен быть максимально ровным, а значит особенно пристальное внимание следует уделить разметке материала. В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги. Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу

Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу

В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги. Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу.

При этом необходимо тщательно следить за тем, чтобы сторона листа, которая располагается ближе к торцу трубы, был перпендикулярен её центральной оси. Далее с помощью разметочного материала наносится ряд пунктирных линий и после того, как разметка будет выполнена по всей окружности шаблон можно убрать.

Фото шаблона для резки труб — вид сбоку

Заготовка из трубы большего размера

Разметка реза под 45 с помощью шаблона

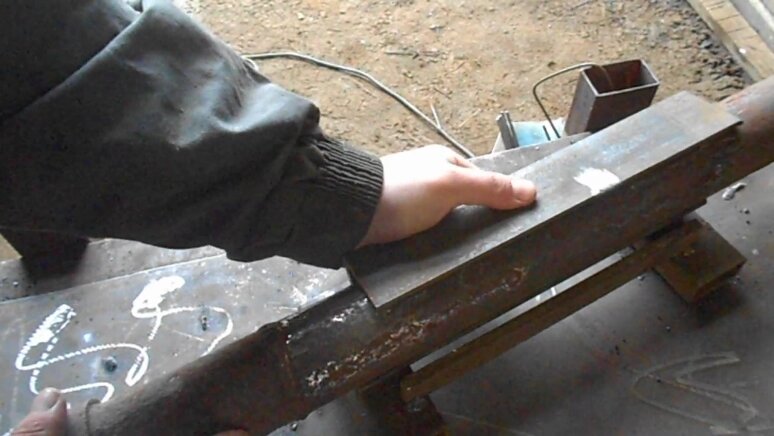

Если же предстоит резка профильной трубы, то здесь целесообразно изготовление специального шаблона из такой же трубы, но большего сечения. При этом использовать измерительные приспособления придётся только один раз. Для нанесения разметки потребуется использовать транспортир или строительный угольник.

После отпиливания шаблона, трубы, подлежащие разрезанию можно просто вставить в него и разметить. Такой подход позволит значительно сэкономить время работ и резать профильную трубу под 45 градусов будет удобно.

Что касается того, чем пользоваться при проведении работ, то здесь стоит выбирать наиболее подходящий и привычный. Это может быть и простая ножовка по металлу, и болгарка с установленным отрезным диском.

Как идеально ровно отрезать край любой трубы

В современных условиях жизни в строительстве, сантехнике, отопительных системах не обойтись без труб из различных материалов.

Чтобы работа была качественной и продвигалась быстро, необходимо отрезать ровные края под нужными углами.

Для этих целей используются специальные инструменты. Но и без них, можно выйти из положения, применяя подручные материалы. Есть несколько простых способов ровно отпилить край.

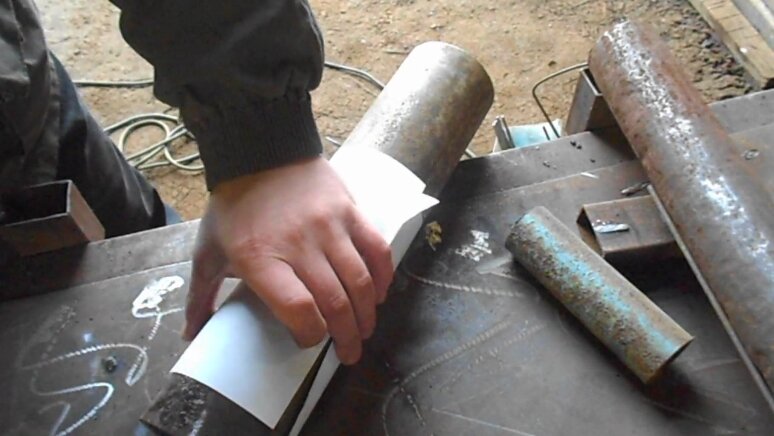

Для этого метода подойдет бумага, имеющая хотя бы одну ровную сторону. Размер полотна зависит от диаметра трубы, которую предстоит резать.

Применяются тетрадный или альбомный лист, газета, рулонная бумага, малярный скотч. Суть способа состоит в следующем:

трубу оборачивают вокруг бумагой;
соединяют два противоположных конца в одной точке;
по ровному краю маркером проводится линия;
отрезают болгаркой или пилой по металлу.

Этот способ применяется при работе с изделиями небольших диаметров. Не требует никаких дополнительных приспособлений. Пригодится карандаш или маркер. Чтобы использовать метод, нужно:

расположить заготовку вдоль стены;
один конец упереть в угол;
приложить маркер или карандаш к месту отреза;
другой рукой прокрутить изделие для получения ровной окружности.

Таким методом можно быстро начертить линию отреза.

Бывают случаи, когда под рукой мало предметов, способных оказать помощь мастеру. Предположим, что кроме ровного края с одной стороны или муфты, надетой на трубу, ничего больше нет. Но и в таких ситуациях можно найти какую-нибудь палку и кусочек уголька или камешек. Их можно использовать для дела.

Из палки готовим шаблон для измерения расстояния от торца или от муфты до метки отреза. Сделав несколько измерений, ставим точки, а затем соединяем их куском угля или камешка. По линии получившегося круга, отпиливаем нужный кусок.

Выше описанные методы касались только обрезки под 90 градусов. Такое встречается чаще всего. Но на практике пилить приходится под разными углами. Достаточно часто трубу приходится отрезать под углом в 45 градусов.

Чтобы сделать хороший срез под 45 градусов, следует взять квадратный лист бумаги и проделать следующие действия:

Сложить лист бумаги строго перпендикулярно;
Обернуть ею заготовку так, чтобы край изгиба находился с обратной стороны предполагаемой линии отреза;
Острые концы идеально ровно совместить друг с другом;
Получившийся косой угол разметить карандашом по всему кругу.

Так, не тратясь на покупку дорогостоящих специальных инструментов, можно идеально ровно отрезать трубу любого диаметра.

Как отрезать чугунную трубу

Необходимость отпиливания таких труб обычно возникает при демонтаже старых коммуникаций. Чугун является хрупким металлом.

Резку труб из такого материала осуществляют специальными кругами в следующей последовательности:

наносят разметку линии среза с помощью строительной нити;
в качестве опоры под изделие подкладывают деревянный брусок;
выполняют срез болгаркой по контуру глубиной в несколько миллиметров;
в углубление вставляют зубило;
резкой и с силой бьют по нему молотком.

Труба при этом раскалывается по линии пропила. Края обычно ровные, но при необходимости проводят их дополнительную обработку.

УШМ является травмоопасным инструментом, поэтому при работе с ней нужно соблюдать все правила технологического процесса и безопасности. Не стоит забывать о разметке, которая позволит идеально совместить полученные трубы под углом. При отсутствии опыта работы с инструментом новичкам будет полезна информация о том, как сделать из болгарки труборез.

Топ-10 лучших наборов отрезных дисков по металлу

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

Тонкостенные.
Большого диаметра.
Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное. Необходимые инструменты

Необходимые инструменты

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

Водоснабжения.
Отопительных.
Канализационных.
Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза. Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш. Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным. Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником

Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски. Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

Станок для резки труб с ЧПУ
