Введение

1.1. Настоящая инструкция по эксплуатации содержит основные правила эксплуатации, техники безопасности, сведения по регулировке и техническому обслуживанию, способы устранения возможных неисправностей механизмов косилки КС-Ф-2,1Б. 1.2. Инструкция предназначена для трактористов, механиков и других лиц, работа которых связана с этой машиной. 1.3. Сокращения:

  • ВОМ – вал отбора мощности трактора
  • ВГГМ – вал приема мощности косилки
  • ЕТО – ежесменное техническое обслуживание
  • ТО-1 (2) – техническое обслуживание первое (второе)
  • ТО-С – сезонное техническое обслуживание
  • ЗИП – одиночный комплект запасных частей, инструмента и принадлежностей
  • РВД – рукав высокого давления

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Чертежи компоновки и расположения основных узлов и деталей сегмента косилки

На чертежи сегментной косилки для мотоблока Устройство и общее расположение основных компонентов и деталей газонокосилки на основе режущих сегментов (ножей) показаны: 1- металлическая защита (частично показана); 2- зажимная скоба режущих сегментов; 3- задняя часть верхнего ножа косилки; 4-х сегментный сегмент нижнего ножа; 5- сегмент верхней лопасти косилки; 6. Рычаг привода; 7- кронштейн для крепления сегментной косилки к приводу; 8- планка сегментной косилки для мотоблока; 9. Вести сегментную косилку; 10. Два опорных бегунка (с помощью которых можно регулировать высоту скашивания травы); 11. Двигатель самодельного мотоблока; 12. Воздушный фильтр двигателя блока цилиндров; 13. Фиксаторы подвески контрольных кабелей; 14- бензобак; 15. Кронштейн для крепления топливного бака; 16, 17. Ручки с ручками для управления мотоблоком; 18, 19. Трос управления рычагом и дросселем; 20, 21. Рычаг управления и трос сцепления; 22. Топливопровод; 23. Самоходный карбюраторный трактор; 24-х колесный пешеходный трактор; 25-ти приводная коробка сегментной косилки для мотоблока Принцип работы сегментной косилки основано на возвратно-поступательном движении режущих сегментов верхнего и нижнего ножей. Для этого крутящий момент от вала отбора мощности двигателя мотоблока передается через коническое зубчатое колесо на коробку привода, где он преобразуется с помощью эксцентрикового механизма в возвратно-поступательное движение рычага привода секции скашивания. Устройство косилки для сегмента для мотоблока представляет собой штангу, на которой установлены нижние ножи снизу, а верхние ножи сверху с закрепленными на них режущими сегментами. Ножи сегментной косилки устанавливаются в пазы прижимных рычагов: снизу без регулировки, а сверху должна обеспечивать возможность зажим регулировка зазора между верхним и нижним режущим сегментом косилки для мотоблока (на основе использования металлических прокладок). Чтобы обеспечить качественную, не разжеванную траву косичку, зазор между ножами должен составлять 0,5 мм, а ножи. Хорошо заточены.

READ Регулировка Холостого Хода Бензопилы

Как Настроить Косилку Кс 2 1 Видео

Сегментная косилка

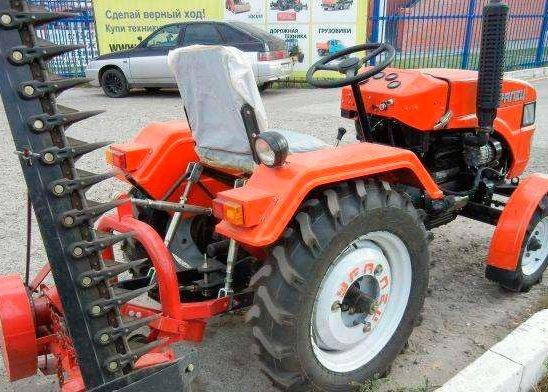

КСФ-2.1 предназначена для навешивания на мини-трактора и мотоблоки. Это устройство создано для механизации процессов заготовки сена, получив собственное мастерство заглавие по причине особенного вида режущих травку частей – в облике больших острых треугольников. Также именуется «сегментно-пальцевой».

Косилки сегментные типа КСФ-2.1 выпускаются Люберецким (Наша родина, Москва). Это предприятие является преемником завода Ухтомского и продолжателем его долголетнего дела – созданием сеноуборочного оборудования разных видов и конструкций.

КСФ-2.1 отлично управляются с покосными работами в большей степени на равнинных территориях – косят разнотипные травяные культуры с укладкой растительной массы в покос:

  • Чем возрастающих травок.
  • Сеянных зерновых и других культур.

Косилка применима для проведения плановых покосов на территориях фактически всех погодных зон – обеспечивает беспроблемную работу с исключением только полупустынных и пустынных участков. Фото косилки КСФ-2.1

Не считая способности использования в любой погоде, косилки сегментные КСФ-2.1 имеют множество других преимуществ, в течении которых они ценятся многими хозяйственниками:

  • Высочайшая производительность, достигаемая сравнимо высочайшей скоростью работы и большой шириной одновременного захвата – более 2-х метров.
  • Легкий вес этого подвесного косильного оборудования позволяет работать с ребенком даже на малых видах транспортных устройств.
  • Малая энергоемкость аппарата поможет сберечь средства не оказывает влияние на повышение себестоимости сена при уменьшении объемов заготовки.
  • Обычное управление не подключаясь гидравлики не просит дополнительного обслуживающего персонала, не считая оператора тяглового трактора.
  • Экономичность приобретения самого устройства и запчастей к нему, доступных везде.
  • Высококачественная работа на большой скорости и длинный срок службы – к истечению периода эксплуатации можно поменять режущее полотно, и косилка опять будет готова к покосному сезону.

READ Замена Лески В Триммере Патриот Видео

Косилка марки КСФ-2.1 состоит из последующих главных конструкционных узлов и деталей:

  • Рамы, на в которой требуется берут основание другие рабочие инструменты и которая имеет крепление для установки к навеске трактора.
  • Тяговой штанги, созданной для связи рабочего режущего инструмента с рамой устройства.
  • Режущего полотна с наточенными секторами (пальцами).

В работах косилки полотно с ножиками приводится в поступательно-возвратное движение параллельно поверхности земли. При всем этом встречающиеся на его пути стволы попадают на недвижные сегменты полотна и сразу плотно прижимаются в квартиру подвижными лезвиями. Срез травок происходит подобно работе обыденных ножниц, оставляя за собой полосу уже готового покоса. Схема косилки КСФ-2.1 1 — головка ножика; 2.4 — направляющие головки ножика; 3 — крышка головки ножика; 4 — внутренний ботинок; 5 — отводной прут; 6 — внешний ботинок; 7 — полевая доска; 8 — палец; 9 — вкладыш пальца; 10 — сектор ножика; 11 — прижим ножика; 12 — спинка ножика; 13 — пластинка трения.

Крепление косилки к трактору проводится с фиксацией продольных тяг тракторного устройства навески, установкой расстояния от земли до их задних концов около 40-ка см и подъемом менее 65-ти см. Это делается для невозможности бокового смещения рамы косилки относительно центральной оси тяглового агрегата.

READ Как Проверить Катушку Зажигания Мотокосы

При работе с устройством следует соблюдать правила, содействующие длительной и неопасной его эксплуатации:

  • Режущий аппарат косилки должен прикрываться защитным кожухом.
  • Остановка трактора должна происходить с одновременным приведением в действие вала отборов мощностей.
  • Что остается сделать нашему клиенту настроечные и очистные работы с самой косилкой и в особенности режущим инвентарем проводятся при рабочей остановке и заглушке трактора.
  • Транспортировка устройства проводится с насаженым на его зубья защитным щитком.

Технические свойства сегментной косилки КСФ-2.1:

Обкатка косилки в работе

Для приработки трущихся поверхностей произведите обкатку косилки в течение 15 – 20 минут на пониженных оборотах вхолостую.

Обкатку при максимальном числе оборотов ВОМ трактора произведите также в течение 15 – 20 минут.

Через 15 – 20 мин. Сделайте остановку, выключите ВОМ трактора и проверьте:

а) затяжку болтовых соединений,

б) натяжение клиновых ремней,

в) нагрев подшипниковых узлов. Температура нагрева подшипниковых узлов и бруса режущего не должна превышать 90°С.

Убедитесь, что все сборочные единицы и детали работают нормально, подшипники полости редуктора и бруса имеют достаточный запас смазки, косилка работает надежно, устойчиво.

Узнайте все преимущества, отзывы и стоимость доставки косилки:

Косилка КСФ 2.1 Б

Косилки сегментные КСФ 2.1 Б (сегментно-пальцевые) относятся к так называемому «подпорному» типу среза растений. Основной режущий механизм навесной косилки состоит из двух продольных лезвий-ножей с режущими сегментами, которые имеют специальные насечки по своей кромке для удерживания срезаемых стеблей в режущей паре. Такие сегменты не требуют заточки.

Сенокосилки КСФ производятся в России на подмосковном заводе СЕЛЬХОЗМАШ. Они прошли независимые, государственные научно-технические испытания. Результаты и оценка эффективности

Ширина рабочего захвата сенокосилки – 2.1 метра, а её габариты в транспортном положении — 2555 х 1800 х 500 (мм)

Эта модель косилки отличается от КСФ-2.1В упрощенной конструкцией для лёгкого технического обслуживания, также КСФ-2.1Б не имеет гидроцилиндра. Соответственно и отпускная заводская цена КСФ-2.1 стала ниже.

Как выбрать сегментную косилку для мотоблока

Эффективная косилка на мотоблок должна быть надежной, долговечной и хорошо фиксируемой на агрегате. В качестве привода у такого приспособления используется ременная передача

Чтобы не ошибиться с выбором, примите во внимание следующие моменты:

Ножи сегментной конструкции должны быть выполнены из закаленной стали, чтобы они долго не затуплялись и эффективно выполняли работу.
Важным параметром является ширина захвата. От нее зависит то, насколько быстро вы сможете справиться с поставленной задачей. В среднем она составляет в пределах 1-1,8 м.
Средняя высота среза у косилки для мотоблока – 40-80 мм. Подбирайте данное значение в зависимости от типа растительности на участке.
Невзирая на то, что сегментная косилка является навесным оборудованием, она имеет такой параметр, как рабочая скорость движения. Он может составлять от 5 до 10 км/ч.
Работоспособность навесного оборудования для мотоблока не превышает 1 га/ч. Часто этот параметр равен 0,25-0,35 га/ч.
Узнайте, к какому мотоблоку подходит заинтересовавшая сегментная косилка. Некоторые модели предназначаются для конкретных моделей техники.
Важным моментом является доступность комплектующих
Благодаря этому вы сможете оперативно устранять неполадки и заменять вышедшие из строя детали.
Обратите внимание на массу оборудования и его размеры в рабочем и транспортном положении

Последнее значение очень важно с точки зрения перевозки сегментной косилки с одного участка на другой
Весит конструкция в зависимости от модели от 20-35 до 100-115 кг. Тяжеловесные модели предназначаются для мини-тракторов.

Сегментная и роторная косилки

Особенности эксплуатации

При подготовке механизма к работе необходима фиксация продольных тяг на навеске трактора. В этом случае рама косилки не будет смещаться в стороны от центра трактора.

Правила эксплуатации сегментной косилки требуют соблюдения защитных мер:

  • режущий аппарат должен быть защищен кожухом;
  • вал отборов мощностей должен приводиться в действие одновременно с остановкой машины;
  • любые ремонтные работы на косилке, особенно на режущих частях, должны производиться при полной остановке трактора и заглушке его двигателя;
  • транспортировка косилки производится с установкой на режущих зубьях защитного щитка.

Преимущества аппарата

Косилки сегментные обладают такими достоинствами:

1. Возможность работы на неровных поверхностях земли. Это осуществляется благодаря тому, что лезвие может отклоняться от трактора на 20%.

2. Сегментная косилка для трактора способна обработать достаточно большую площадь.

3. Простота крепления и использования. Однако устанавливать аппарат на мотоблок или трактор нужно правильно. В противном случае он будет малоэффективен.

4. Доступная стоимость. Естественно, для частного использования косилка будет несколько дороговата. Но небольшому хозяйству серьезного финансового ущерба она не нанесет.

5. Возможность регулировки аппарата. Сделать это вы можете вручную самостоятельно.

6. Надежность конструкции и долговечность работы. Механические агрегаты ломаются достаточно редко.

7. Экономичность. Устройство не нужно заправлять бензином или подключать к электросети, что значительно удешевляет его использование.

Особенности эксплуатации

Крепление косилки к трактору проводится с фиксацией продольных тяг тракторного устройства навески, установкой расстояния от земли до их задних концов около 40-ка см и подъемом не более 65-ти см. Это делается для невозможности бокового смещения рамы косилки относительно центральной оси тяглового агрегата.

В работе с устройством следует соблюдать правила, способствующие долговременной и безопасной его эксплуатации:

  • Режущий аппарат косилки должен прикрываться защитным кожухом.
  • Остановка трактора должна происходить с одновременным приведением в действие вала отборов мощностей.
  • Все настроечные и очистные работы с самой косилкой и особенно режущим инструментом проводятся при полной остановке и заглушке трактора.
  • Транспортировка устройства проводится с надетым на его зубья защитным щитком.

ВАЖНО! Наиболее приспособленными для работы с сегментными косилками КСФ-2.1 считаются трактора типов МТЗ 80 и 82, ЮМЗ, а также более компактные агрегаты Т-25 и Т-40.

Косилки для минитрактора: как навесить и как выбрать?

Перед агрегацией любой косилки с трактором проверяются все болты и крепления. Навесные адаптеры крепят к тягам тракторной навески, а прицепные – через сцепку. После этого ВОМ трактора подсоединяется к приводу, который в зависимости от модели может быть карданом или определенной передачей. Если косилка имеет вертикальные регуляторы, их нужно соединить с гидросистемой минитрактора.

При выборе косилки нужно учитывать:

  • Тип растительности, который будет срезаться – для старой травы и кустарников лучше брать более мощные модификации;
  • Величину и геометрию обрабатываемого участка – на полях, расположенных на склонах и с топографическими неровностями, лучше брать прицепные косилки;
  • Цель приобретения – для первичной уборки лучше остановиться на мульчере, а для регулярной заготовки сена – на косе с валкоукладчиком;
  • Цену – популярные импортные бренды всегда стоят дороже, но по функциональности и долговечности ничем не уступают российским и китайским производителям.

Установка косилки на мотоблок. Детали для начинающих

Подготовка мотоблока на ферме к покосу травы заключается в установке на него выбранной косилки.

Насадки монтируются в следующем порядке:

  1. Сначала нужно починить натяжитель из набора косилок;
  2. Далее вам нужно будет поместить шкив на верхнюю муфту так, чтобы передняя часть втулки «смотрела» на фланец натяжителя;
  3. После этого необходимо закрепить все установленные детали с помощью винта;
  4. Затем вам необходимо установить газонокосилку и надеть ее на пояс, а затем закрепить газонокосилку;
  5. Следующий шаг. Надеть фартук для предотвращения попадания травы на оператора и установить защитный экран на мотоблок. Видео расскажет более подробно об установке газонокосилки на мотоблок.

Операционные особенности

Сначала проверьте расстояние между колесами трактора (гусеницами). Если он выходит за пределы 1,4-1,5 метра, отрегулируйте его. И тогда вам придется запутаться в скошенной траве. Затем отрегулируйте центральную тягу по длине и опустите трактор. Косилка должна стоять на подставке, а оси ее рамы должны совпадать с шарнирами задних продольных тракторов трактора.

Установите гидравлический распределитель в «плавающее» положение, а затем подсоедините и закрепите тяговые тяги с осями косилки и валом универсального шарнира к валу отбора мощности трактора (используйте гайку, болт и палец. Снимается с шарнирной вилки). Цепь корпуса прикреплена к центральному штоку трактора с помощью кронштейна, что позволяет слегка провисать.

Поместите крепежные элементы из набора на продольные стержни. Подсоедините гидравлические системы обоих устройств, затем гидравлически поднимите режущий механизм и отрегулируйте ось рамы крюка (она должна быть вертикальной). Это делается путем изменения длины скоб, которые затем жестко фиксируются.

В рабочем состоянии стойка машины должна находиться в верхнем положении. Он фиксируется с помощью пружинного штифта, который вставляется в отверстие снизу. А транспортное соединение держится на цепочке, прикрепленной к раме подвески. Заглушка снимается с соответствующего отверстия. Гидравлический цилиндр трактора находится в нижнем положении, а гидравлический цилиндр рядом с косилкой находится в «плавающем» состоянии.

По равнинной местности можно проехать 15 километров в час, по кочкам — медленнее. Режущий механизм должен работать при максимальном сцеплении. Поэтому направляйте трактор таким образом, чтобы максимизировать внутреннюю обувь до края скошенной травы. Если впереди есть препятствие, гидравлически поднимите режущий механизм. И во время транспортировки мы также исправляем это (с пробкой и транспортным сообщением).

Какой материал следует использовать при установке самодельной косилки?

Основным материалом, предназначенным для изготовления косилок домашнего изготовления, является лом. Здесь вы можете применять абсолютно все. Это могут быть рамы от старых велосипедов или ненужные запчасти от автомобиля. Ржавые рамы, которые можно найти на заброшенной ферме, идеально подходят для фундамента будущего устройства.

Кроме того, вы можете осматривать предметы в своем дворе, где старая металлическая бочка или батарея также могут быть полезны для изготовления оборудования, такого как домашняя косилка для мини-трактора. Самым важным моментом в этой работе является наличие квалифицированных специалистов, некоторые знания технической части этого вопроса и хорошие знания сварочного аппарата.

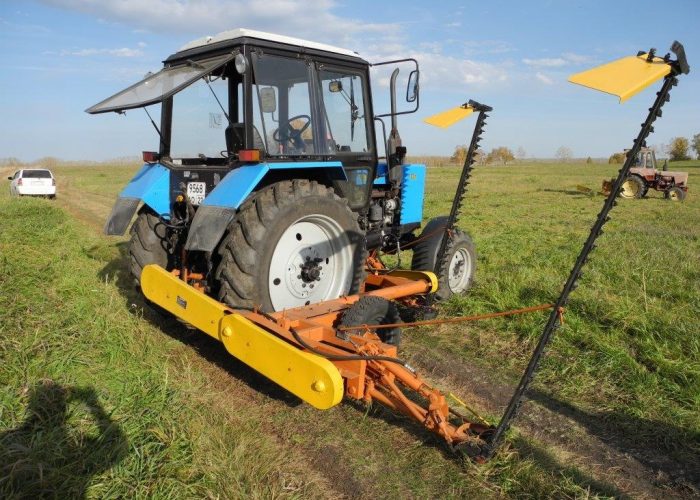

Как и где применять сенокосилку КСФ-2.1

Несущая рама косилки подвешивается на заднюю трёх точку любого отечественного трактора: Т-25; Т-30; Т-40; МТЗ-80; ЮМЗ-6. Адаптировать ее крепления, скорее всего, придется для иностранной техники.

Работа должна проходить на ровных площадях угодий под покос. Косить можно со скоростью до 9 км/ч на холмистых пастбищах, на сельскохозяйственных полях со склонами, а также в лесу. Производительность составит до 1,7 га/час. Главное, чтоб территория была без больших камней, высоких муравейников и ухабов, что может повредить либо сломать механизм ножей. Российские косилки КСФ-2.1 Б не справляются с порослью мелколесья и крепкоствольного кустарника. Для такого «не угодья» следует выбирать косилки иного типа!

Эти классические, навесные сегментно пальцевые сенокосилки на минитрактор разработаны, прежде всего, для кормозаготовки сеяных, грубостебельных и естественных трав.

Сегментная модель для мотоблоков Салют и Каскад

К мотоблокам «Салют» и «Каскад» сегментная модель «Нева» тоже подходит, так как система агрегации у них схожая. Так же она подходит к минитракторам МТЗ, Дофган, Булат, Хинтай. Но существуют другие модели, которые относятся к универсальным, и к Салют и Каскад их купить стоит.

Сегментная модель КНС — 0,8

КНС — 0,8

Модель называется “Стриж”. Выпускается на Чувашском машиностроительном заводе, Казанском и Московском «Агромаш». Подходит к мотоблокам «Нева», «Салют», минитракторам МТЗ, Дофган. Как любая сегментная модель легко справляется с травяным покровом любой плотности.

Технические характеристики модели представлены в таблице:

Характеристика “Стриж” КНС — 0,8Показатели
Высота покоса травы20 мм
Ширина захвата800 мм
Работоспособность0,25 га/час
Скорость в рабочем положении3 км/час
Вес техники35 кг

Отзывы о технике

Владимир. Минск» “Купил недорогую косилку к мотоблоку «Салют» КНС 0,8. Цена порадовала. Материал в конструкции сталь, качество высокое. Из минусов хочу выделить ножи “пальцы”, которые почему то постоянно тупятся.”

Геннадий Викторович. Казань» “Сегментная косилка для мотоблока «Салют» КНС — 0,8 порадовала качеством и невысокой ценой. Пусть с работай справляется не так быстро, как Нева, но для моих 20 соток хватит.”

Сегментная модель КМ — 0,5

КМ — 0,5

КМ- 0,5 это небольшая сегментная косилка, которая подходит к мотоблокам: «Фаворит», «Каскад», «Салют», «Нева», «Хитачи», МКМ и минитракторам МТЗ 80. Техника имеет небольшие габариты, но при этом весьма производительна.

Технические характеристики КМ — 0,5 можно увидеть в таблице:

Характеристика КМ — 0,5Показатели
Высота покоса травы50 мм
Ширина захвата500 мм
Работоспособность0,15 га/час
Скорость в рабочем положении3 км/час
Вес техники35 кг

Из плюсов выделяется небольшой размер косилки. Ее легко можно разместить в гараже или сарае. Выпускается в России и на Украине, поэтому запчасти доступны и цена на них радует.

Отзывы о технике

«Виктор Викторович, Нальчик» “Косилка КМ — 0,5 хорошо подходит для аграриев с небольшими хозяйственными площадями. Покосить площадку у дома, убрать траву между деревьями.”

«Николай Анатольевич, Ростов-на-Дону» “КМ — 0,5 отлично показала себя в работе. Небольшой минус — низкая приводимость. Сосед косилкой «Нева» успевает скосить в два раза быстрее свой участок. В остальном не стоит переплачивать”.

Настройка И Регулировка Сегментной Косилки

Косилка для мотоблока «Нева» относится к насадке, которая работает на приводе двигателя. Чаще всего используется роторная или сегментированная модель. Первый вариант оснащен парой вращающихся дисков и опорным колесом. Оборудование надежное, простое в эксплуатации и обслуживании. Во втором случае статор и вращающиеся элементы работают по принципу зубчатой ​​пилы.

Газонокосилка к мотоблоку Невы

Эта модель является одной из самых популярных модификаций. Работа устройства осуществляется с помощью редуктора со шкивом и ременным приводом. Крутящий момент передается от блока питания, после чего лопасти приводятся в рабочее состояние и работают до тех пор, пока двигатель не выключится. Устройство позволяет обрабатывать приличные участки за короткий промежуток времени.

Недостатками этого крепления являются быстрый износ и ненадежная конструкция привода. Косилка «Заря» на тракторе «Нева» обрабатывает траву и бобовые, но недостаточно хорошо обрабатывает посевы. Оптимальная работа агрегата обеспечивается при максимальной скорости вала. Скошенная растительность образуется в рулонах. Стоит отметить, что устройство прекрасно функционирует на ровных участках, но летит при малейшем препятствии в виде червоточин или муравьев.

КМ-0,5 («Терминатор»)

Этот инструмент подходит как для мотоциклов, так и для минитракторов. Устройство производится в Смоленской области, относится к типу роторных косилок, предназначенных для скашивания травы и низкорослых растений.

В отличие от «рассвет» и аналоги, рассматриваемая косилка для мотоблока «Нева» оснащена парой больших ножей, которые закреплены и работают по принципу вентилятора. Рабочая часть защищена защитным кожухом.

  • Ножи изготовлены из высокопрочной стали, не требуют частой заточки.
  • Высота среза может регулироваться в нескольких диапазонах (до 500 миллиметров).
  • Высокая скорость позволяет максимально стричь траву.
  • Аппарат не боится веток, мелких камней и других твердых предметов.
  • Все элементы выполнены с точной калибровкой, выполненной на современном оборудовании.
  • Два длинных ножа из высокопрочной стали, не требующих постоянной заточки.
  • Детали обработаны сильной краской.

Нева МБ-2 мотор косилка

Устройство изготовлено непосредственно производителем оборудования на предприятии «Красный Октябрь». Поворотная модель прекрасно обрабатывает участки с густой растительностью, сложным рельефом и одиночными кустарниками. Косилка KR-0.5 оснащена одним режущим ножом, что повышает эффективность в труднопроходимой местности. Ширина прохода составляет 560 миллиметров.

Ниже приведены характеристики этого инструмента (в скобках указаны значения для роторной косилки Zarya и KM-0,5 Neva):

  • Высота обрабатываемых растений до максимума составляет 100 (50/100) см.
  • Рабочая ширина захвата. 560 (500/800) мм.
  • Рабочая скорость. 4 км / ч.
  • Стандартное оснащение. нож (запасной и основной резак / нож).
  • Вес. 30 (35/35) кг.

Аналоги

Сегментная навесная косилка на мотоблоке «Нева» не так популярна, как роторная версия. В связи с этим выбор модификаций таких моделей также не отличается в широких пределах. Эти устройства характеризуются способностью более эффективно работать в районах с труднопроходимой местностью.

  • Стандартная конструкция рамы.
  • Колесо с приводом.
  • Защитный кожух покрывает рабочие лопатки и соединенные с ними металлические стержни.

Оборудование позволяет изменять высоту покоса растительности в диапазонах, указанных производителем. Резцы в рабочем состоянии совершают поступательные движения. Принцип действия напоминает действие садовых ножниц. трава падает между активной частью лопастей и стопором. Вы можете сравнить механизм с зубчатой ​​пилой.

Простая конструкция сегментной косилки для мотоблока

Открыть фото Простая конструкция сегментной косилки для мотоблока увеличенный вид. Если это чертеж или схема устройства, вы можете загрузить его на свой компьютер, открыв его в больших размерах и используя функцию «Сохранить изображение как. » (правая кнопка мыши). Оцените этот материал, выбрав соответствующее количество звездочек.

  • 1
  • 2
  • 3
  • 4
  • Пять

Чаще всего связано с этим материалом

«Устройство устройства и описание, как это сделать самостоятельно»

Вы можете посмотреть все фотографии, рисунки, изображения и схемы из категории «Сегментные и роторные косилки», нажав на ссылка на сайт. Еще больше материалов с описанием того, как сделать самодельный культиватор и его аксессуары, вы найдете в разделе » Насадки для мотоблока Или выбрать из всех материалов на сайте motoblok.Populjarno.Com по следующим меткам: как сделать косилку для деталей.

Источник

Особенности эксплуатации

Чтобы установить оборудование на трактор его фиксируют при помощи продольных тяг тракторной навески и выставляют расстояние от земли до их задних концов порядка 400 мм и высоту подъема не выше 650 мм. Это необходимо чтобы предотвратить боковое смещение рамы относительно центральной оси трактора.

Выполняя покосные работы косилкой однобрусной беспальцевой двухножевой модели КСФ 2,1-Б следует придерживаться специальных правил, что сделает ее эксплуатацию более длительной и безопасной:

  • к обслуживанию оборудования допускаются только лица, изучившие его конструкцию и инструкцию по эксплуатации;
  • режущие элементы должны обязательно быть закрыты защитным кожухом;
  • перед запуском необходимо убедиться в отсутствии людей сзади и спереди оборудования;
  • остановка силового агрегата осуществляется с одновременным отключением вала отбора мощности;
  • навеска и съем оборудования, а также его регулировка и обслуживание, особенно ножей, выполняется только при окончательной остановке техники;
  • перемещение оборудования на новое место осуществляется только с надетым на рабочий узел защитным кожухом.

У данной модели покосного оборудования один режущий элемент является стационарным, а второй — подвижным. Косилка в состоянии срезать сухостои, муравейники и даже невысокие кочки. На видео показано покосное оборудование в действии.

Важно! Считается, что КСФ 2,1-Б лучше всего устанавливать на силовые агрегаты типа МТЗ-80, 82 и ЮМЗ, а также Т-25 и Т-40

Технические характеристики

Ширина обработки, м.2.1
Эффективность, га/ч.2,3
Высота среза, см.4-6
Скорость при кошении, км/ч.до 12
Требуемая частота ВОМ, об/мин.540
Габариты при транспортировке (д/ш/в), мм.500/1 800/2 555
Силовой агрегат, т.к.0,6-1,4
Вес оборудования, кг.230
«Сельхозмаш», г. Люберцы

Досборка, наладка и обкатка косилки

Косилки отправляются с предприятия в полусобранном виде отдельными узлами и деталями, упакованными согласно прилагаемой к машине комплектовочной ведомости.

4.1. Досборка косилки.

Для сборки машины выберите ровную, желательно заасфальтированную площадку и произведите сборку её в следующем порядке: 4.1.1. Прикрепите полевую доску (11) (рис. 1) к наружному башмаку (9) болтом с пружиной и закрепите гайкой и шплинтом. 4.1.2. Установите раму с приводом на надёжные опоры так, чтобы центр оси навески находился на высоте 400 мм от опорной площадки. 4.1.3. Прикрепите транспортный прут к раме гайкой с контргайкой. 4.1.4. Присоедините тяговую штангу к вваренной в раму оси. Установите на ось шайбу и зашплинтуйте. 4.1.5. Присоедините шпренгель (11) (рис. 6) к оси, вваренной в раму, и установите на ось шайбу и шплинт. 4.1.6. Присоедините режущий аппарат (рис. 1) при помощи осей (12) и (13), предварительно снятых с режущего аппарата и шарнира к тяговой штанге (рис. 3). Для установки предохранителя (отводного прутка) необходимо ввести весь его длинный конец (снизу) в отверстие на носике башмака, развернуть пругок и продвинуть его дальше в отверстие так, чтобы башмак оказался на средней части прутка. Затем вставить короткий конец прутка в отверстие подошвы и закрепить пруток шайбой и гайкой. 4.1.7. Установите полевую доску (11) и предохранитель (10) (рис. 1). Шатун установить на палец эксцентрика (4) (рис. 5), для этого расконтрить и ослабить гайку на буксе подшипника. Другой конец шатуна соединить с головкой ножа (3) (рис. 2) и закрепите гайкой и контргайкой, предварительно отрегулировав длину шатуна. 4.1.8. Соедините шпренгель с режущим аппаратом. Для этого конец шпренгеля надо вставить в отверстие шарнира тяговой штанги и прошплинтовать. 4.1.9. Соедините механизм уравновешивания, для этого цепную тягу приклепайте к переходнику внутреннего башмака, а на свободный конец пружины заправьте натяжной винт и пропустите его в отверстие кронштейна, приваренного внизу рамы, и зафиксируете гайками с двух сторон.

4.2. Обкатка и наладка.

4.2.1. Произведите смазку косилки согласно схеме смазки. 4.2.2. Проверьте затяжку болтовых соединений. 4.2.3. Проверьте фиксацию транспортного прута в защёлке. 4.2.4. Обкатка машины вхолостую. Для приработки трущихся частей косилки производите её обкатку вхолостую не менее одного часа, сначала на небольших, а затем на полных оборотах двигателя трактора. Через каждые 20 минут отключайте ВОМ, проверяйте нагрев подшипниковых узлов, производите осмотр передач, затяжку болтовых соединений. 4.2.5. Обкатка машины в работе. В течение первых двух часов работы останавливайте косилку через каждые 30-40 минут, не выключайте ВОМ трактора. Производите все операции обкатки машины вхолостую.

Какие косилки собраны мастерами

При сборке самодельной косы для внедорожного трактора обычно используйте подручный материал, который долго лежал в сарае или оставался сломанным устройством. Ведь главная цель при создании газонокосилки своими руками. Сэкономить деньги и добиться максимальных результатов. Один использует цепную пилу для сборки такого дизайна, другие модели, изобретенные обычными читателями, иногда удивляют даже профессионалов своей простотой и дизайнерской идеей.

Собранные руками косилки, как правило, имеют передний тип и имеют конструкции:

  1. Ротационные косилки
  2. Сегментные косилки
  3. Косилка

Основой роторно-сегментной косилки является сварная рама. Его готовят из металлических уголков, которые есть под рукой, но их обычно берут 4х4 см. Корпуса подшипников для оси колеса установлены на раме. И затем они делают рабочую часть косилки, тип, который вы выбрали.

Устройство косилки

Устройство сегментной косилки

На одном из двух металлических брусков, из которых состоит полотно для резки, находятся неподвижные сегменты. Второй, подвижный брусок, соединяясь с неподвижным, прижимает и производит резку попавшей между ними травы.

В режущем полотне находятся головки ножа, башмаки, пластина трения и прижимы.

Полотно движется над землей, захватывая одновременно растения на ширину более двух метров. Трава ложится в отвал. Производительность сегментной косилки очень высокая.

Режущий механизм посредством тяговой штанги связан с рамой, которая крепится к навеске трактора. По способу крепления к трактору различают устройства:

  • навесные;
  • полунавесные;
  • прицепные.
