Как отрегулировать карбюратор хускварна 137

Комплект поставки бензопилы

При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.

В комплектацию модели входит:

  • фирменные шина и цепь;
  • защитный пластиковый чехол для шины;
  • дополнительная свеча зажигания;
  • масло для смазки цепи;
  • комплект ключей для сборки;
  • инструкция по эксплуатации.

За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

  1. Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
  2. Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
  3. Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
  4. Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта

Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

рмнт.ру

09.02.17

Эксплуатационные достоинства

Популярность этой модели в значительной степени базируется на доступной стоимости, несложном обслуживании, комфортной работе и высокой ремонтопригодности.

Используя имеющиеся в ассортименте запчасти, владелец может своими руками выполнить полноценный ремонт изделия с минимальными затратами материальных средств и времени.

Прилагаемая к комплекту инструкция по эксплуатации содержит полезные сведения об особенностях подготовки инструмента к первому и предшествующих запусках, последовательности обслуживания, технологиях поиска и самостоятельного устранения возможных неисправностей.

Приведенная в описании подробная деталировка позволяет уточнить последовательность монтажа при выполнении ремонтных работ повышенной сложности.

Применение запасных частей из фирменного ремонтного фонда предоставляет владельцу возможность восстановить рабочие характеристики изношенных узлов и агрегатов практически на все 100%.

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Проверка и регулировка карбюратора

В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.

Однако, нарушение фиксации регулировочных винтов иногда случается.

Причины нарушения регулировки карбюратора бензопилы:

  • Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
  • Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
  • Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.

Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:

  • Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
  • Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.

Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.

Отрегулировать карбюратор нам помогут три винта:

  • “L” – low, для настройки низких оборотов
  • “H” – high, для настройки верхних оборотов
  • “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)

При регулировке карбюратора бензопилы следует соблюдать следующие правила:

  • Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
  • Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.

Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя

Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).

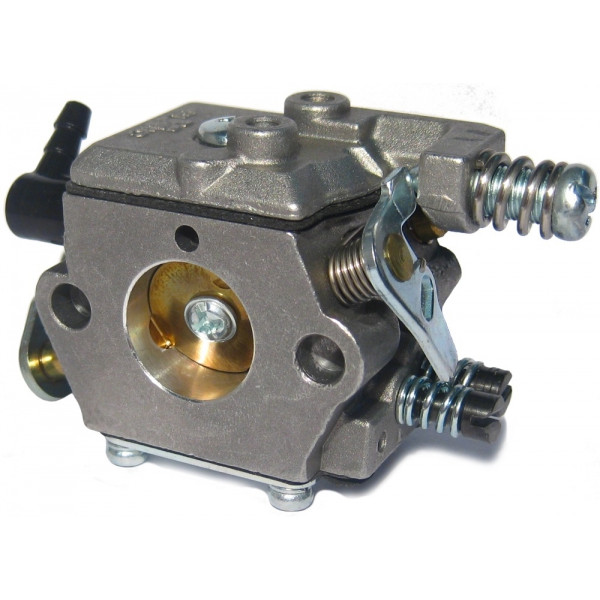

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

ВНИМАНИЕ! Применение масел: «Луконй-2Т; ТНК-2Т ОИЛ: АЗМОЛ Спорт 2Т GD» и Др., и отработанного масла в топливной смеси приведет к выходу из строя игольчатого подшипника шатуна

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

  1. Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
  2. Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

  • винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
  • Винт Н – настраивает количество высоких оборотов и тягу установки;
  • Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Бензопила Husqvarna 137 переливает карбюратор
