Как измерить длину шины бензопилы

Если пила пилит криво — причины и что делать

Часто пильщики сталкиваются с тем, что в один момент пила начинает пилить криво. Это вызывает не только неудобства, но еще и усложняет процедуру пиления. Пильщику приходится прилагать усилия не только для удержания инструмента, но еще и для его выравнивания. Мало кто знает о том, что эксплуатировать инструмент с такой деформацией запрещено. Выясним, что же является причиной неровного распила бензопилой, и чем это опасно для пильщика.

Если пила начинает криво пилить, то это говорит о наличии малозаметной деформации шины. Деформация связана с бортиком шины, который имеет неравномерный износ. В результате цепь располагается не ровно, а с небольшим перекосом. Величина перекоса может быть незаметна для глаза.

Это интересно! Причиной неровного распила бензопилой может быть неравномерный износ звеньев цепи или неправильная их заточка. Перед тем, как осуществлять замену шины, убедитесь в том, что исправна цепь.

Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

При износе важно своевременно произвести замену детали, не дожидаясь неблагоприятных последствий. Как выбрать, и что надо учитывать при покупке шины на бензопилу, подробно расписано в материале

Публикации по теме

Особенности правильного выбора бензопил

Устройство и принцип работы бензопилы и ее отдельных механизмов

Учимся правильно наматывать леску на катушку триммера и бензокосы инструкция по установке

Как правильно натянуть цепь на бензопиле

Из каких элементов состоят цепи для бензопил

Пилы с бензиновым двигателем применяют для продольной и поперечной распиловки стволов деревьев, а также готовых пиломатериалов. Однако чтобы правильно установить на мотопилу цепь необходимого размера, надо узнать её конструкцию, которая была изобретена в 1947 году Джозефом Коксом и с тех пор существенно не изменилась. На предприятиях рабочий должен узнать правила безопасности при распиловке пиломатериалов профессиональным инструментом. После прохождения вводного инструктажа ставится допуск к работе. Правильный выбор цепи, увеличивает производительность бензопилы. Пильная цепка состоит из трёх видов звеньев:

режущих;

хвостовиков (ведущих);

соединительных.

Все звенья изготовлены из высоколегированной стали и соединяются заклёпками. В цепях хорошего качества режущие элементы сделаны из победита или других сплавов повышенной твёрдости. Ими можно пилить разные породы дерева, бетон, тонкий металл и другие материалы. Резцы бывают правостороннего и левостороннего и расположения и стоят на цепи по очереди. У них есть режущая кромка и ограничитель, регулирующий глубину реза.

Назначение ведущих звеньев, которые называются хвостовиками — передача вращательного движения от двигателя пилы на цепь посредством ведущей звёздочки. Это обеспечивает её устойчивое положение на съёмной шине. Для надёжного скрепления резцов и хвостовиков конструкцией предусмотрены соединительные звенья.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Расстояние между заклёпками Шаг цепи (ширина в дюймах)
16,35мм1/4
28,25мм0,325
39,3мм3/8 (0,375)
410,26мм0,404
519,05мм3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Типы звеньев — конструкция или форма звена

По форме современная пильная гарнитура бывает двух типов — чипперная и чизельная. Каждый тип отличается конструктивно, влияя на параметры производительности и особенности заточки.

  1. Чипперные звенья выглядят как серп, и имеют низкие показатели производительности. Их главным достоинством считается простота заточки при помощи напильника. Именно за счет простоты заточки, многие пильщики предпочитают выбирать модели с чипперным или серповидным видом звеньев
  2. Чизельные звенья имеют форму зубьев в виде цифры «7» с заостренной угловой частью. Такие зубья на цепи показывают высокие показатели производительности, но при этом их сложно затачивать напильником

Чизельный и чипперный типы звеньев — обратите внимание

Обкатка бензопилы – увеличиваем срок эксплуатации

Не секрет, что после покупки бензопилы необходимо сделать правильную обкатку инструмента. Во время этого процесса происходит притирка всех металлических и пластиковых элементов бензопилы. Обкатка для каждого типа бензопил происходит практически одинаково, и отличается только лишь по времени этого процесса.

Правильная обкатка бензопилы происходит поэтапно. Двигатель должен отработать без нагрузки то время, которое возможно на полном баке топлива. Каждые 5 минут рекомендуется менять число оборотов с холостого хода на максимальную нагрузку. После первичной обкатки, можно приступать к следующему этапу, во время которого допускается делать нагрузку на двигатель до 50% всей его мощности, путем распила древесины. Выполняется данный этап на протяжении 10 часов. После этого можно эксплуатировать бензопилу на полную мощность, в рекомендованной производителем нагрузке.

Правила использования

Левая колонка содержит перечень самых популярных моделей цепных пил. Во всех остальных колонках указаны размеры шин и другие рабочие параметры пильной гарнитуры. Благодаря такой компоновке данных, любой начинающий вальщик может за несколько минут найти элемент, который подойдет для его инструмента.

Шина обеспечивает натяжку цепи бензопилы, а также осуществляет перемещение цепи с помощью установленных звездочек.

Типоразмеры стандартных шин:

  • Длина: 300 (мм), 350 (мм), 450 (мм), 530 (мм), 630 (мм), 750 (мм), 900 (мм), 1050 (мм).
  • Толщина ведущего звена: 1.1 (мм), 1.3 (мм), 1.5 (мм), 1.6 (мм), 2 (мм).
  • Шаг цепи: 6.35 (мм), 8.25 (мм), 9.52 (мм), 10.26 (мм).
  • Количество звеньев: 52, 56, 64, 68, 72.

Способы маркировки шин для бензопил:

Основными символами маркировки шин для бензопил являются цифры, обозначающие длину шины (см), шаг цепи (1/4, 3/4, 3/8, 0.325, 0.404), и количество звеньев.

Для примера шина 40х3/8х56, где 40 – длина шины (400 (мм)), 3/8 – шаг цепи (9.52 (мм)) и 56 – количество зубьев.

Важно: условно бензопилы можно поделить на 3 класса по длине шины: Бытовые – 350-400 (мм), фермерские – 380-350 (мм) и профессиональные – 450 (мм) и больше. Пильная гарнитура состоит из шины (является направляющей) и цепи. Именно цепь является тем важным элементом бензопилы, за счет которых происходит выполнение полезного действия — распиливание древесины

При частом или неправильном применении инструмента, режущие зубья затупляются, и поэтому требуют заточки. Периодически цепь для бензопилы нуждается в замене по причине ее растяжения и износа. Как ее выбрать для своего инструмента, рассмотрим в деталях

Именно цепь является тем важным элементом бензопилы, за счет которых происходит выполнение полезного действия — распиливание древесины. При частом или неправильном применении инструмента, режущие зубья затупляются, и поэтому требуют заточки. Периодически цепь для бензопилы нуждается в замене по причине ее растяжения и износа. Как ее выбрать для своего инструмента, рассмотрим в деталях

Пильная гарнитура состоит из шины (является направляющей) и цепи. Именно цепь является тем важным элементом бензопилы, за счет которых происходит выполнение полезного действия — распиливание древесины. При частом или неправильном применении инструмента, режущие зубья затупляются, и поэтому требуют заточки. Периодически цепь для бензопилы нуждается в замене по причине ее растяжения и износа. Как ее выбрать для своего инструмента, рассмотрим в деталях.

Другие критерии выбора шины

Необходимо помимо длины оценить и другие критерии:

  • толщина направляющей;
  • шаг паза и звездочки;
  • разновидность формы хвостовика.

Толщина – это еще один ключевой момент, который нужно учитывать. Толщина паза шины и ведущего звена должны совпадать идеально. Это обеспечивает стабильную работу конструкции и исключает соскок при небольших оборотах пилы.

Шаговые параметры паза шины должен совпадать с таковыми у цепи. Широкий паз на направляющих выдерживает большие нагрузки и используется для профессионального или полупрофессионального инструмента. Паз с узкими параметрами –  для бытовых бензопил.

Хвостовик направляющей имеет строго определенную форму и отверстия с пазами для ее  закрепления. На хвостовике всегда есть специальные технологичные отверстия – каналы. Если каналы на пиле и шине не совпадают, то возникнут проблемы с подачей масла.

Шина – одна из важнейших деталей качественной бензопилы. Она отвечает за многие параметры работы и потому многие производители  рекомендуют приобретать  оригинальные комплектующие для своих инструментов.  Все направляющие условно подразделяются на три группы использования:

  • хобби-класс;
  • полупрофи;
  • профессиональный.

К выбору необходимо подходить внимательно, поскольку это не только залог успешной работы, но и безопасность.

Правила выбора

В специализированных магазинах имеется множество разновидностей шин, предназначенных на разные модели инструментов. При выборе шины для бензопилы нужно ориентироваться не только на подходящие размеры, но и фирму – производителя.

Шины от дорогого бренда гарантированно прослужат гораздо дольше, чем изделии от неизвестной фирмы. Дорогие изделия изготавливаются из стали хорошего качества, что гарантируют хорошую износоустойчивость и минимальный шанс получить бракованную шину.

Нужно с полной ответственностью относиться к выбору комплектующих для бензопил так как некачественные детали могут привести как к поломке инструмента, так и к травмам работника.

Если Вы впервые самостоятельно покупаете направляющие шины, то кроме замера режущей длины необходимо сделать фото шины для бензопилы, которая была установлена до этого – это поможет консультантам правильно подобрать изделие.

  • Как выбрать бензоножницы: конструктивные особенности и сфера применения инструмента

  • Обзор лучших бензорезов: лучшие модели и производители для профессиональных и бытовых задач
  • Лучшие бензиновые снегоуборщики — рейтинг лучших моделей 2021 года. Оценка качества недорогих самодельных устройств

Как установить шину и цепь на бензопилу и отрегулировать натяжение

Снять и заменить шину на бензопиле не составит труда даже начинающему пильщику. Инструкция по замене имеет следующий вид:

  1. Используя специальный ключ, который идет в комплекте к инструменту, осуществить вывинчивание двух крепежных гаек
  2. После этого демонтируется защитных кожух, который также является ручным тормозом
  3. Демонтируем цепь с инструмента
  4. Извлекается деталь

На место извлеченной направляющей устанавливается новая шина, после чего сборка выполняется в порядке обратном снятию. На завершающем этапе обязательно необходимо отрегулировать натяжение цепи. Чтобы проверить степень натяжения, следует оттянуть цепь посередине направляющей. Правильной регулировка является тогда, когда выход хвостовика не превышает 2/3 от его высоты. Убедиться в том, что цепь не перетянута можно путем перемещения ее по шине, прикладывая небольшое усилие.

Это интересно!Чтобы увеличить или уменьшить натяжение цепи, необходимо ослабить две крепежные гайки, и вращать регулировочный винт натяжения. На всех моделях бензопил он находится в разных местах. После регулировки нужно затянуть крепежные гайки.

По окончанию проделанных работ остается завести двигатель инструмента, и проверить его в действии. Цепь не должна издавать звонкий звук, что говорит о правильном ее функционировании.

Направляющая шина для дисковой пилы

Гораздо реже, чем для цепных моделей, встречаются направляющие шины для дисковых пил. Их особенность в том, что они очень редко поставляются в комплекте с пильным инструментом, как это обычно происходит в случае с цепными бензо- и электропилами. Их приходится докупать дополнительно, однако, и среди них имеются свои особенности.

Шина для дисковой пилы представляет профилированную металлическую, обычно алюминиевую, полоску, на которую устанавливается дисковая (циркулярная) пила и движется по ней, как по рельсам вагон. Для того чтобы шина не скользила по обрабатываемому материалу ее снабжают резиновыми или другим вставками с нижней стороны, а также скобами, которых в комплекте может и не быть.

Объявление:

Часто они имеют модульную конструкцию и могут соединяться между собой для создания более длинного полотна.

Топливная система

Электрическое зажигание бензопилы содержит в себе маховик (1) со встроенными магнитами, модуль зажигания (2) с электрической схемой, свечу (3) и провод высочайшего напряжения (4). Крутящийся маховик с магнитами индуцирует в модуле э.д.с., преобразующуюся при помощи электрической схемы в электронные сигналы, подаваемые на свечу. В итоге меж контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.

Чтоб по мере израсходования топливной консистенции, топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст горючему поступать из него в карбюратор, и при всем этом, чтоб из отверстия для воздуха не вытекало горючее, в крышке, закрывающей заливное отверстие, изготовлен сапун. Твердосплавные цепи для бензопилы. Длину 52 звена, как узнать какая гарнитура на. И кстати, если сапун забьется грязюкой, то бензопила заглохнет.

Подготовительные фильтры могут иметь различную конструкцию и состоять из нескольких частей, а именно, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).

READ Как выпрямить шину бензопилы своими

Последний препятствует попаданию снега в систему воздухоочистки и употребляется только в зимнее время, при плюсовой температуре его снимают.

В неких моделях бензопил на стадии подготовительной чистки употребляют чистку воздуха при помощи центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в итоге чего примеси отбрасываются в сторону от поглощающего патрубка, идущего к фильтру узкой чистки.

Фильтры узкой чистки изготавливают из диффузионного поролона, нейлоновой сетки и других материалов.

При работе бензопилы, воздух в зоне ее деяния бывает очень грязным опилками и древесной пылью. Чрезмерное загрязнение фильтра понижает объем воздуха, поступающего в карбюратор, что приводит к обогащению консистенции и падению мощности бензопилы. Потому нужна постоянная чистка фильтра. Она должна проводиться не только лишь тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а еще почаще, после всякой длительной и грязной работы. Очистка делается способом, зависящим от вида материала фильтра. в большинстве случаев продуванием и промывкой.

Почему изнашивается

Это один из вопросов, которые задаются владельцами бензопил постоянно. Ответить на него легко. На поверхности гарнитуры происходит трение, которое и является причиной износа.

Существует еще один актуальный вопрос: почему шина изнашивается преждевременно? На него можно ответить если изучить конструкцию шины и принцип работы смазочной системы, что мы и постараемся сделать.

Система смазки начинается с масляного бака, куда заправляется масло и далее при помощи масляного насоса передается в место соприкосновения хвостовика шины с корпусом бензопилы. Для регулировки подачи масла, насос инструмента оборудован специальным винтом. В месте установки шины имеется специальная прорезь, которая совпадает с отверстием для получения смазки на шине. Причиной преждевременного износа, может быть недостаточная смазка трущихся деталей, что в свою очередь возникает при следующих неисправностях.

чрезмерное загрязнение масляного фильтра (первое на что нужно обратить внимание);
загрязнение каналов подачи масла на гарнитуре или на самом инструменте;
неправильная регулировка подачи масла насосом;
неисправность самого насоса;
применение некачественных смазочных материалов или масла не соответствующего требованиям производителя бензопилы.

Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию.


Выбор оригинального масла для цепи — выбор настоящих мужчин!

Благодаря этому свойству, на высоких оборотах движения цепи, смазка распределяется и удерживается на всей шине, а не только на верхней её части как в случае с обычными маслами.

Как выбрать шину для бензопилы — советы и рекомендации

При покупке новой шины под свою бензопилу важно первоначально обратить внимание на материал, из которого изготовлена деталь, а также качество изделия и наличие маркировки. Отсутствие маркировки говорит о том, что гарнитура была изготовлена подпольным способом, и покупать такую деталь не рекомендуется. При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

  1. Хвостовая часть — для разных моделей бензопил эта часть детали может иметь отличия, поэтому заблаговременно убедитесь, что деталь подойдет для вашего инструмента. Хвостовик направляющей должен совпадать с формой посадочного места бензопилы. Если установить направляющую, которая не соответствует по форме посадочного места, то на цепь не будет подаваться масло, что приведет к ускоренному износу гарнитуры
  2. Ширина паза — зависит от типа принадлежности бензопилы и ее мощности
  3. Ведомая звездочка — лучше покупать направляющие, которые оснащены цельнометаллическими вариантами звезд, особенно если планируется пилить твердые породы деревьев
  4. Шаг направляющей и цепи должен быть одинаковым с ведущей звездочкой. Если шаг отличается, то это повлечет за собой нестабильную работу двигателя, и быстрый износ гарнитуры. Если шаг звездочки равен 0,325, то и цепь с направляющей должны иметь аналогичное значение

При покупке также учитывайте рекомендации, которые представлены в материале, то есть тип шины, длина, размер паза.

https://youtube.com/watch?v=iuAdCuoSQ4U%3F

Чем опасна покупка дешевых китайских шин

В материалы было сказано, что шина является одной из важнейших деталей инструмента. Если эта деталь выходит из строя, то пользоваться инструментом крайне опасно. В любой момент цепь может соскочить с направляющей, и спровоцировать серьезные последствия. Другое дело, когда была куплена только что новая шина, и установлена на инструмент. Недостаток ее в том, что она была приобретена не в фирменном магазине, а на рынке под неизвестным брендом и очень низкой цене. Найти дешевую шину на бензопилу сегодня не трудно, но стоит ли покупать такую гарнитуру? Конечно же нет, и вот к чему это может привести.

  1. Первым делом не оригинальная продукция очень быстро изнашивается, что влечет к необходимости частой ее замены
  2. Одновременно с направляющей изнашивается цепь, которая также подлежит замене
  3. В процессе эксплуатации поддельной направляющей часто наблюдается такое явление, как износ одной боковой части, что в итоге приводит к невозможности произвести ровный или прямой распил
  4. Нарушение целостности детали — это самый сложный и опасный случай, так как при переламывании шины произойдет разрыв цепи, вращающейся на скорости свыше 10 000 оборотов в минуту

Именно поэтому производители рекомендуют не экономить на покупке пильной гарнитуры для бензопилы, и покупать только фирменные и качественные шины и цепи у проверенных продавцов. Ведь от качества этих деталей зависит жизнь человека.

Это интересно!Работы с бензопилой следует проводить исключительно в специальном защитном обмундировании.

Иные параметры

Первостепенное внимание стоит уделить креплению шины бензопилы. Если хвостовик выбранной шины полностью идентичен хвостовику шины вашего производителя, вплоть до расположения технологических отверстий для подачи масла – такая шина идеально подойдет к вашему инструменту

К сожалению, производители бензопил стараются делать хвостовики фирменными. Шина макита, к примеру, не подойдет к бензопиле штиль из-за огромной разницы в строении хвостовиков.

И напоследок, концевая звездочка. Это наиболее изнашиваемая часть любой пильной шины. Если планируются большие объемы работ, то лучше всего подбирать вариант с заменяемыми головками, как на шине бензопилы урал. Такая конструкция позволяет по мере износа менять только головку, существенно экономя на необходимости частой замены шин.

Достоинства бензиновой пилы Stihl MS-180

Поговорим об особенностях бензопилы “Штиль” МС-180:

  • легкость бензиновой пилы;
  • производительность в 2 л. с.;
  • принадлежит к “хобби-классу”;
  • легкий старт Ergostart;
  • быстрое цепное натяжение;
  • зажигание электронного типа;
  • четыре резиновых амортизатора для гашения вибрации;
  • тормоз для цепи Quik Stop;
  • изоляция роликов звездочки;
  • карбюратор не настраиваемый (регулируются лишь обороты холостого хода, обороты двигателя постоянные с заводскими настройками);
  • наличие стабилизирующего компенсатора;
  • однорычажное управление;
  • цепь усилена;
  • наличие двух компрессионных колец на поршне двигателя вместо одного;
  • универсальность пилы:
  • долговечность, надежность.

Недостатками можно назвать следующее:

  • шумность при работе;
  • высокая цена;
  • ограниченное время эксплуатации в сутки.

Преимущества таблицы для бензопил

Таблица для цепей бензопил – это оптимальный способ визуально выбрать гарнитуру. С ее помощью любому начинающему садоводу или вальщику не потребуется часами искать изделие, характеристики которого соответствовали бы размерам заводского комплекта.

При ее создании учитывались следующие факторы:

  • длина шины, указанная в сантиметрах – как правило, она рассчитывается в пределах 30– 45 см. Иногда бывают исключения, когда требуется найти элемент для пил высокой мощности;
  • шаг цепи – это параметр, который равен расстоянию между тремя расположенными рядом заклепками;
  • общее количество звеньев – одна из наиболее важных характеристики. От нее зависит, встанет ли новая деталь на штатную шину пилы;
  • толщина хвостовика, указанная в миллиметрах – этот параметр измеряется

штангенциркулем. В большинстве случаев он находиться в пределах от 1,1 до 2 мм.

Благодаря совокупности и доступной подаче этих данных, разобраться с указанной информацией сможет каждый.

Разновидности

Хобби класс пил обычно оснащен направляющими 30-40 см. Полупрофессиональные пилы имеют шины протяженностью 38-45 см. А вот на профессиональных мощных моделях устанавливают направляющие для цепи от 50 см до 90 см. При наличии длинной цепи возрастает нагрузка на двигатель, и в то же время уменьшается сила движения на каждый зубец цепи.

Шины для бензопилы husqvarna и других марок соответствуют установленным цепям и различаются по такому шагу:

  • Направляющая с шагом 0,375 дюйма для низкого профиля цепи;
  • Направляющая с шагом 0,325 дюйма;
  • Направляющая с шагом 0,375 дюйма;
  • Направляющая с шагом 0,404 дюйма.

Также различается толщина паза, по которому перемещается пильная цепь. Выделяют такие направляющие для цепи:

  • Направляющая для пилы с толщиной паза 0,043 дюйма;
  • Направляющая для пилы с толщиной паза 0,050 дюйма;
  • Направляющая для пилы с толщиной паза 0,058 дюйма;
  • Направляющая для пилы с толщиной паза 0,063 дюйма.

Еще одно различие направляющих – количество звеньев в предназначенной для них цепи. На них ставится обозначение «DL» (от англ. drive link – ведущее звено). Можно для интереса самостоятельно определить количество звеньев сосчитав их. На фото представлены различные виды направляющих.

Основные параметры

Пильные цепи принято различать по:

  • направлению распила (продольные и поперечные);
  • габаритам (длине и размеру элементов цепной гарнитуры);
  • конструктивным особенностям;
  • порядку следования режущих звеньев.

Распил древесины вдоль волокон вызывает большее сопротивление, нежели поперек. В виду востребованности обоих видов распиловки производится два вида пильных цепей – продольные и поперечные. Они отличаются углом атаки резцов. В результате при продольном распиле повышается производительность пилы, а при поперечном сглаживается «агрессивность» инструмента. Ну а вместе с последней снижает уровень вибраций и уменьшается нагрузка на двигатель.

Шины бензопил, представленных сегодня на рынке, имеют различные габариты. Одним из главных параметров пильной цепи является количество звеньев, т.е. длина цепи. Кроме того, цепные системы имеют определенный шаг. Он измеряется расстоянием между тремя последовательно соединенными звеньями, деленным на два.

Существует 3 основных параметра цепи для бензопилы:

  1. Шаг цепи
  2. Количество звеньев
  3. Толщина ведущего звена
Шаг цепи

равен половине расстояния между тремя соседними заклепками. Следовательно, от шага напрямую зависит расстояние между режущими коньками. Оно может быть больше или меньше, в зависимости от 5 стандартных групп, измеряемых в дюймах: «1/4», «0,325», «3/8», «0,404» и «3/4» (хронология в порядке увеличения длинны).

«1/4»— данный мелкий шаг встречается у коротких цепочек, устанавливаемых на пилах малой мощности и одноручных вариантах. В России таких пил практически не встретить, и данный размер не особенно популярен и востребован на рынке.

«0,325» и«3/8»— основная доля пил комплектуется данными размерами шага цепи. Все известные производители бензопил и электропил устанавливают эти популярные группы. С огромной долей вероятности при подборе цепочки вам понадобиться выбрать один из этих вариантов.

«0,404» и «3/4»— это цепи с крупными и длинными звеньями и сейчас практически не применяются. Исключением являются мощные валочные модели пил.. Также, данный шаг является стандартным на  старых, давно снятых с производства, отечественных пилах Урал и Дружба.

Шаг цепи обязательно должен совпадать с шагом ведущей звездочки. Нельзя однозначно сказать какой шаг лучше, все зависит от конкретного процесса. При увеличении шага, звенья составляющие цепь будут крупнее, а это повышает производительность. При этом вырастет сопротивление материала и вибрация, так как «грызть» цепь будет агрессивнее. Учитывайте, что для этого потребуется более мощная пила. Мелкий шаг дает чистый рез, частое расположение зубьев при этом обеспечивает плавное движение гарнитуры в древесине. Вибрации меньше.

Количество звеньев

включает в себя общее число соединительных звеньев и режущие, чередующиеся между собой, правосторонние и левосторонние зубья. Вся конструкция скрепляется ведущими звеньями (о них подробнее дальше по статье) и заклепками. По сути это и есть вся составляющая пильной цепи.

Количество звеньев пестрит многообразием и сложно выделить, что-то более популярное. Мало того, одна и та же модель пилы может поставляться с завода разными комплектами  цепей и шин. Если по какой-то причине все надписи, по которым можно определить требуемое количество звеньев, на пиле и шине стерлись, инструкция потерялась и т.д., то самый простой способ определить — это посчитать вручную.

Ведущие звенья

это своего рода конструктивные передаточные зацепы на цепи. Они должны свободно, но при этом устойчиво, передвигаться от ведущей звездочки (вращение ей придает двигатель пилы) по пазу шины. Толщина паза шины и ведущего звена должны идеально совпадать. За счет этого достигается стабильное состояние конструкции и при должной натяжке исключен соскок даже на больших оборотах.

Стоит отметить, что ведущее звено играет роль распределителя масла по всей кромке цепи и шины. Маслонасос подведен к ведущей звездочке и далее звенья в процессе оборота гоняют необходимую смазку. В основе международной классификации выделяют 5 стандартных размеров толщины ведущего звена:

1,1 мм (0,043 дюйма)- встречается не так часто на маломощных, а также одноручных пилах.

1,3 мм (0,050 дюйма) и 1,5 мм (0,0578 дюйма)- наиболее распространенные размеры, устанавливаются на бытовые и полупрофессиональные модели пил.

1,6 мм (0,063) и 2,0 мм (0,080 дюйма)- гарнитура с толстым ведущим звеном встречаются на профессиональных пилах высокой мощности.

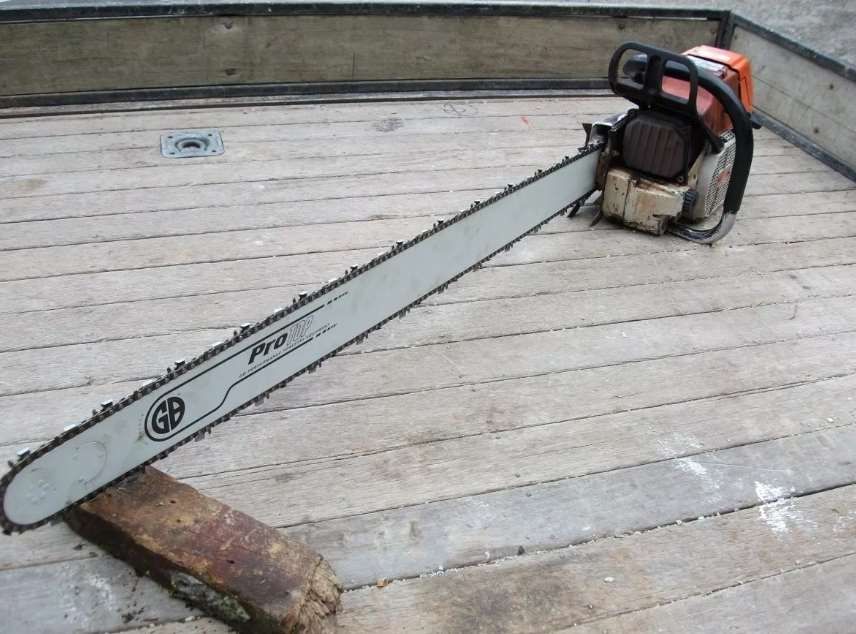

Шаг цепи, толщина ведущего звена и количество звеньев в совокупности с ведущей звездочкой и шиной пилы должны быть взаимоприменимы и  образуют единую «композицию». Зная все три этих типоразмера можно легко подобрать нужную цепочку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
