Как из болгарки сделать штроборез

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

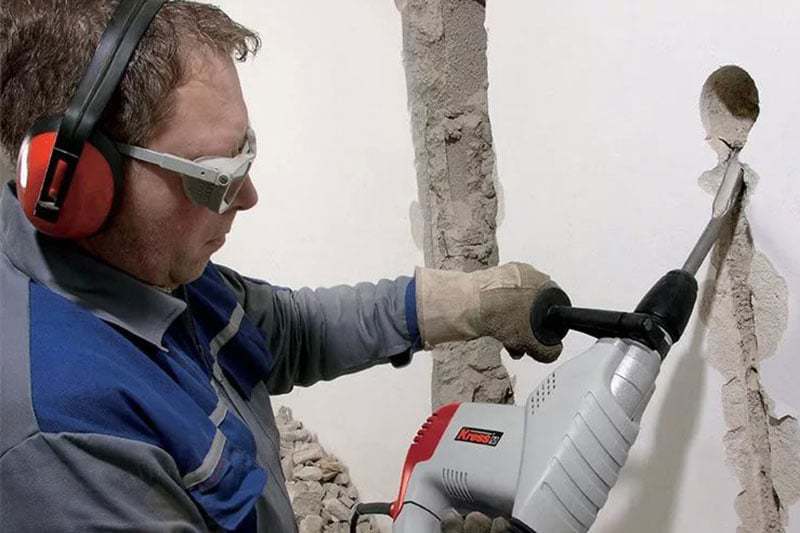

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Штроборез ручной: изготовление своими руками

Если необходимо срочно выполнить данный вид работы, а приобрести штроборез ручной не представляется возможным, можно произвести прибор самостоятельно. Инструмент имеет не высокую стоимость, поэтому производить его без надобности нет смысла.

Механизм простого штробореза довольно прост. Необходимо обзавестись отрезком трубы или арматуры, большого диаметра. Нужно сделать отметки с одного края на расстоянии 5-7 сантиметров, и произвести пропил болгаркой, не доходя до конца. Угол пропила должен соответствовать 45 градусам. Затем следует загнуть кусок трубы так, чтобы сформировался заостренный угол. Приспособление готово к использованию. Большая его часть будет рукояткой, а малая – режущая отверстия.

Штроборез из арматуры

Инструмент, имеющий более сложную конструкцию, изготавливается посредством сварного аппарата. Две части арматуры нужно сварить перпендикулярно друг другу, при этом шов должен быть расположен на середине второго куска. Для удобства при производстве рекомендуется в качестве ручки взять арматуру большего диаметра.

Штроборез ручной

Далее следует взять небольшой отрезок трубы длинной 10-15 сантиметров, диаметр которой должен составлять 2-3 сантиметра. Эта трубка станет рабочим элементом инструмента. Край ее необходимо заострить посредством болгарки. Можно это сделать и с двух сторон. Обрезка происходит по диагонали, чтобы угол был более острый.

Заостренную трубку нужно приварить непосредственно к тонкой части арматуры перпендикулярно.

Предварительно перед производством данного самодельного прибора можно начертить прибор для удобства выполнения.

Штроборез из болгарки

Можно произвести орудие труда посредством болгарки. С этой целью нужно обзавестись двумя дисками для газобетона и гайкой для фиксации.

Первый режущий элемент монтируется на болгарку классическим методом и затягивается гайкой. Другой диск монтируется сверху первого и фиксируется добавочной гайкой. Возможно, взамен гайки применить металлическое кольцо, соответствующей окружности. Эта альтернатива более удачная, посредством кольца можно отрегулировать необходимую ширину бороздела.

Приспособление, изготовленное из шлифмашины, по словам специалистов, имеет ряд недостатков:

  • он не способен обработать большой объем поверхностей, производительность его оставляет желать лучшего;
  • этот прибор имеет большой уровень шума, а также от него много пыли в результате производства;
  • если при изготовлении данной модели не хватило резьбы для плотного крепления, и диск был зафиксирован в одном экземпляре, данная работа становится более трудоемкой, поскольку необходимо делать борозды в несколько шагов;
  • при производстве штробореза не удается отрегулировать необходимое расстояние между дисками, в результате чего может получиться не очень качественная работа;
  • производство штроб и отверстий посредством такой модели небезопасный способ и стоит не нарушать меры безопасности.

Помимо этого данный прибор требует наличие мощного специализированного пылесоса, в противном случае производство будет малоэффективным.

Вследствие большого количества пыли профессионалы в данной области советуют к этой модели подсоединить кожух с отводом, который присоединяется к пылесосу. Такой выход из ситуации делает производство более комфортным. В продаже имеются специальные кожухи. Но можно произвести этот элемент конструкции из подручных материалов.

Например, из пластиковой бутылки или полотна, изготовленного из металла. При этом необходимо сделать переходную трубку от кожуха к пылесосу. Данное крепление необходимо соединить как можно плотнее, чтобы пыль при производстве непосредственно шла вовнутрь пылесоса.

Установка защитного кожуха

После прочтения инструкции понятно, что сделать ручной штроборез из болгарки своими руками очень просто. К недостаткам такой конструкции относится плохая эффективность кожуха. Возникнет необходимость использовать пылесос, если выполнялось штробление и последующая обработка пеноблоков перфоратором. Для этого лучше сделать адаптированный защитный кожух.

Специальный кожух можно купить или сделать самому. Для изготовления опорной подошвы можно использовать обыкновенную профильную трубу и приварить к ней боковины. Если используется кастрюля, ее необходимо обрезать, очистить от эмали и выполнить правильную сверловку. Для отвода пыли придется приварить патрубок, под который вырезается отверстие приблизительным диаметром 3 см.

Лучшие профессиональные инструменты

Главное отличие профессиональных штроборезов от бытовых – способность выдерживать постоянные высокие нагрузки. Благодаря этому они могут работать в течение 60 минут без перерыва.

Makita SG 1250

Один из любимых инструментов электриков, занимающихся ремонтом квартир. Благодаря оборотистому движку и продуманной системе отведения пыли бороздорез Макита вырезает аккуратную канавку в гипсокартоне, кирпиче и ракушечнике. Из приятных для мастера опций необходимо выделить виброгасящую регулируемую рукоять и систему плавного запуска.

Достоинства Недостатки
Укомплектован алмазными дисками.Высокая стоимость.
Хорошее пылеудаление.Из-за небольшой мощность не подходит для крупных объектов.
Высокая мобильность.Часто выходит из строя предохранительная муфта на якоре.
Автоматическая подстройка скорости вращения.Не предусмотрена возможность опускания штробы до пола или потолка (не доводит 20 см).

Bosch GNF 35 CA

Мощный и компактный аппарат, способный справиться с материалом любой прочности. Но использовать его удобнее всего по чистому бетону. При работе со штукатуркой образуется большое количество пыли, не попадающей в патрубок. Хорошо подходит для прокладки кабеля в плиточных полах.

Достоинства Недостатки
Надежность.Дорогой в обслуживании.
Качество сборки.Сильно пылит.
Аккуратный и точный рез.Неудобная кнопка включения.
Из-за нехватки мощности часто срабатывает система защиты.

Metabo MFE 65

Мощный штроборез Метабо предназначен для профессиональной работы с любыми материалами: керамзитобетоном, кирпичом, пеноблоком, армированным бетоном, напольная плиткой, камнем. При использовании 1 диска может выполнять функции болгарки.

Достоинства Недостатки
Высокая производительность.Очень высокая цена.
Большая мощность.
Удобная регулировка глубины паза.Трудно удержать в руках.
Немецкая сборка.

Как сделать штроборез из дрели

В устройстве, а также функционале таких электроинструментов как УШМ, электродрель и штроборез нет принципиальных отличий. Однако по сравнению с болгаркой, в бороздоделах устанавливается параллельно друг к другу два алмазных круга. При таком расположении дисков, ими удобно формировать штробы на поверхности потолков или стен.

Благодаря применению штробореза можно пробивать канавки с аккуратными гранями на поверхности стен, которые сделаны из таких материалов как кирпич, газобетон, бетон. Штробы необходимы для дальнейшей укладки электрической проводки либо труб газо – и водоснабжения.

Глубину выполняемого реза, а также ширину самой штробы можно самостоятельно регулировать благодаря изменению расстояния между установленными дисками на инструменте.

Чтобы сделать штробы в таком строительном материале как газобетон, в качестве штробореза можно использовать обыкновенную электродрель. Для этого необходимо приобрести фрезу цилиндрической формы, а затем поставить ее в патрон электроинструмента. С помощью такой простой конструкции, можно за небольшой промежуток времени, самостоятельно сделать на поверхности газобетонных блоков большое количество аккуратных канавок для последующей прокладки электропроводки.

При выполнении работ и проделывании канавок в стенах с использованием электродрели будет появляться большое количество пыли. Поэтому проделывать штробы в стене при помощи дрели лучше всего вместе с напарником, который бы пылесосом устранял возникающую, во время проведения работ, пыль и строительный мусор.

Кроме того, при использовании дрели для проделывания канавок рекомендуется дополнительно сделать специальные салазки из дерева и закрепить их на электроинструменте. Благодаря применению салазок, канавки получатся одного размера и глубины.

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление. Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем. Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Подготовительные мероприятия

Поскольку штроборезы заводского изготовления имеют цену от 5,5 тыс. руб. (бюджетные модели, оборудование профессионального уровня обойдется в 50-60 тыс. руб.), то для домашнего ремонта применяют самодельные насадки на шлифовальную машинку.

Болгарка должна иметь мотор мощностью не менее 1500 Вт, поскольку установка двойного диска увеличивает нагрузку на привод.

Необходимые инструменты и материалы

Для изготовления приспособления потребуются:

  1. Обрезки или кусок листа углеродистой стали толщиной от 1,5 до 3 мм, необходимый для щитка. Применять конструкции из пластика или фанеры не следует из-за низкой механической прочности и недостаточной устойчивости к воздействию потока нагретой пыли.
  2. Стальная трубка, пригодная для подсоединения рукава пылесоса (напрямую или через переходник).
  3. Инструмент для резки заготовок, сверления отверстий и зачистки сварных швов.
  4. Сварочный инвертор и защитная маска.
  5. Измерительный и чертежный инструменты.

Чертежи и схемы насадок для штрабления

На угловой шлифовальной машинке имеется штатный защитный экран, который используется как шаблон для разметки заготовок. Мастер может разработать эскизные чертежи насадки, ориентируясь на мощность электродвигателя, габариты болгарки и диаметр режущего инструмента.

При изготовлении приспособления следует учитывать увеличение массы штробореза. Тяжелое оборудование сложно удерживать в горизонтальном положении при резке протяженных борозд.

Производство

Технология установки комплектующих на болгарку:

  • Первый диск затягивается гайкой по стандартному принципу,
  • Затем устанавливается второй диск и тоже затягивается гайкой,
  • Монтируется защитный кожух, а также двигатель от пылесоса и пылесборник.

Если на УШМ слишком короткая резьба, не рекомендуется рисковать, даже если удается хорошо закрутить гайку. Это может быть опасно. В такой ситуации можно сделать импровизированную гайку, используя набор металлических шайб или кольцо подходящей ширины. Возможность изменять количество шайб удобна тем, что выбирается подходящая ширина канавки, соответствующая сечению провода. Для работы ручной УШМ применяется не какая-нибудь пила от циркулярки, а специальные диски, режущие, например, пенобетон быстро и качественно.

Во время штробления по всему помещению может разлетаться пыль, для уборки которой часто приходится использовать пылесос. Особенности пылезащитного кожуха на болгарках во множестве случаев имеют различия. По этой причине конструкция УШМ потребует некоторых изменений.

Как сделать насадку-штроборез на болгарку своими руками?

Профессиональным монтажникам-электрикам трудно обойтись без фирменного штробореза. Такие агрегаты помогают эффективно и быстро выполнять большие объемы работ. При этом качество исполнения находится на самом высоком уровне. Единственный недостаток таких агрегатов – это высокая цена. Если же необходимо, к примеру, сделать 20 погонных метров штроб для электропроводки на даче, то для этого необязательно покупать дорогую технику. Можно сделать штроборез своими руками из болгарки, на которую инсталлируется насадка. Подобный инструмент поможет в изготовлении качественных желобов для коммуникаций.

Общее понятие штробореза

Для укладки электрической и телекоммуникационной проводки или труб водоснабжения или отопления в капитальные стены из кирпича, блоков или монолитного бетона необходимо прорезать канавки (штробы, или штрабы) прямоугольного сечения.

При ручном штраблении увеличиваются затраты времени на ремонт, а полученные канавки имеют неравномерные габариты. Для повышения качества используют электрический инструмент.

Предназначение

Штроборез предназначен для полуавтоматической резки канавок в капитальных стенах и перегородках. Мастеру необходимо вручную перемещать инструмент в соответствии с линиями разметки.

Канал имеет правильные геометрические размеры и равномерную глубину. Электрический привод позволяет снизить затраты времени на выполнение подготовительных работ. Оборудование способно резать стальную арматуру и камни, присутствующие в структуре железобетонных стен.

Устройство

Оборудование заводского изготовления состоит из следующих деталей:

  • металлического основания с визиром и роликами для движения по поверхности;
  • электрического двигателя переменного тока, закрытого пластиковым кожухом;
  • 2 дисков с возможностью регулировки зазора между режущими кромками;
  • крышки из пластика или силумина с отверстием для подключения пылесоса;
  • рукояток для удержания и перемещения инструмента.

Принцип работы

После регулировки ширины и глубины канавки штроборез подключают к сети, а затем нажимают на кнопку пуска. Электромотор раскручивает шестерни редуктора и режущий инструмент, жестко закрепленный на носке вторичного вала.

Пыль и мелкие камни улавливаются защитным щитком, а затем высыпаются на пол помещения или удаляются по гибкому шлангу, подсоединенному к строительному пылесосу.

Эффективность инструмента и преимущества применения

Оборудование позволяет резать канавки в вертикальном и горизонтальном направлениях в стенах, выполненных из любого материала и имеющих внешнюю декоративную отделку.

После окончания резки необходимо выбить центральную часть штрабы зубилом, пропитать бетон или кирпичную кладку грунтом, уложить кабели или трубы, а затем аккуратно заделать канавки гипсовой штукатуркой.

Преимущества использования электрического инструмента для резки штраб:

  • снижение затрат времени на выполнение работ;
  • уменьшение количества отделочного материала для заделки канавок, имеющих равномерное сечение;
  • осуществление резки на требуемую глубину за 1 проход;
  • пониженный уровень шума по сравнению с перфоратором;
  • снижение выбросов пыли в помещение (при использовании системы отвода мусора);
  • минимальный уровень вибраций, передаваемых на перегородки.

Как сделать бороздодел из болгарки своими руками + пошаговые фото

Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.

А. Взять бороздодел на прокат.

Б. Купить искомую насадку на УШМ в магазине.

В. Сделать штроборезную насадку самостоятельно.

Первые два варианта понятны без комментариев. Третий обсудим более детально.

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:

  1. Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
  2. Листовое железо, толщиной от 2 мм.
  3. Металлическая труба с внутренним диаметром 50 мм.
  4. 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
  5. Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
  6. Несколько отрезов труб малого диаметра, винты, гайки и т.д.

Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.

Материалы, необходимые для сборки штробореза

Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела

Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования. Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли. Кожух штробореза собран из обрезков ламината

Кожух штробореза собран из обрезков ламината

Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.

Один из вариантов самодельного бороздодела

Итак, последовательность работы для сварки кожуха следующая:

  • Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.

    Толщина металлического листа должна быть не менее 2 мм

  • Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.

    Хомут для закрепления болгарки

  • К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.

    дыв

  • Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.

    Пылеотводящий патрубок

  • К готовому кожуху приваривается болт для фиксации держателя УШМ.

Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.

Конечный результат

Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается. Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу. Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.

Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.

Как использовать?

Фирменный прибор для резки штроб делается по другим канонам, чем отличается от самодельного агрегата, состоящего из болгарки и насадки. Заводской инструмент имеет качественные узлы, которые идеально подогнаны друг к другу. Особенно хороши инструменты от таких производителей, как Makita, Bosch, «Интерскол». Работают такие устройства по принципу передачи силового импульса от движка на вал агрегата. Делается это с помощью углового редуктора. Его вполне хватает, чтобы «брать» твердые поверхности из таких материалов, как бетон, кирпич, металл. Фирменные инструменты имеют хорошую мощность и производительность. На них стоят качественные движки, которые способны выдержать длительный режим работы.

У болгарки несколько иное устройство функционирующих узлов. Если усилия слишком большие, то редуктор испытывает повышенную нагрузку, что приводит к преждевременному износу подшипников. Если ставится еще один диск, то нагрузка увеличивается. Поэтому турбинку уместно использовать для работы с мягким материалом в течение небольшого промежутка времени (не более 15 минут). Как уже было сказано, если предстоит иметь дело с бетонными стенами в новом доме, то разумнее взять напрокат штроборез известного бренда. Турбинкой с самодельной насадкой подобный материал «взять» невозможно.

Пользоваться болгаркой с насадкой следует с осторожностью, иначе можно «сжечь» движок за очень короткое время. Нельзя допускать, чтобы болгарка перегревалась. Когда это случается, появляется запах жженого металла

Могут начать искрить щетки, что подтверждает их изношенность. Возможно также возникновение чрезмерного нагрева проводки, тогда обязательно будет ощущаться характерный запах. Чтобы сделать качественный экран для штробореза, который будет использоваться при больших объемах, следует соблюсти некоторые правила. Прежде всего понадобятся:

Когда это случается, появляется запах жженого металла. Могут начать искрить щетки, что подтверждает их изношенность. Возможно также возникновение чрезмерного нагрева проводки, тогда обязательно будет ощущаться характерный запах. Чтобы сделать качественный экран для штробореза, который будет использоваться при больших объемах, следует соблюсти некоторые правила. Прежде всего понадобятся:

  • металлический лист;
  • прямоугольная труба;
  • шпильки с резьбой;
  • сварочный аппарат;
  • болты и гайки.

Разрезается металлический лист толщиной 3 мм. Резать можно лобзиком или маленькой болгаркой. К одной половине приваривается плоскость. Затем приваривается вторая. При этом следует оставлять щель для того, чтобы можно было крепить зажим, а также регулировать движение самого инструмента. После этого нужно сделать держатель болгарки, к которому приваривается хомутовое крепление. На нем обязательно должен быть зажим. Диаметр хомутового крепления должен соответствовать размерам УШМ. Также к нему крепятся две пластинки, в которых будут отверстия (на них крепятся колеса). Затем устанавливается патрубок воздуховода.

Электрический движок питается от сети. Принцип функционирования несложен: инструмент плотно прижимается к плоскости и без особых механических усилий проводится по намеченной черте (бедующей линии реза). В работе принимает участие два диска, отчего желоб получается идеально ровным, одинаковой глубины по всей длине.

При работе с плоскостью диск следует погружать в материал осторожно. Слишком большие механические усилия, которые прикладываются к работающему инструменту, пагубно сказываются на качестве работы и сроке службы агрегата. Если появляется лишняя вибрация или спонтанные рывки, то следует прекращать работу, потому что можно легко перегреть движок

Если во время работы алмазный диск начинает чернеть, это также говорит о том, что материал испытывает чрезмерные перегрузки. В этом случае стоит прекратить резку и дать «отдохнуть» диску и самой болгарке

Если появляется лишняя вибрация или спонтанные рывки, то следует прекращать работу, потому что можно легко перегреть движок. Если во время работы алмазный диск начинает чернеть, это также говорит о том, что материал испытывает чрезмерные перегрузки. В этом случае стоит прекратить резку и дать «отдохнуть» диску и самой болгарке.

О том, как сделать насадку-штроборез на болгарку своими руками, смотрите в следующем видео.

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Использование штробореза

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть:

  • штроборез;
  • молоток и зубило;
  • перфоратор;
  • болгарка.

Штроборез является самым эффективным инструментом. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине. При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

  1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

Посадочная шайба, которую надо сточить

Первый диск установлен

Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

  1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

Удлинённая гайка с шайбами навинчивается на шпиндель

Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

  1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

Подошва из профильной трубы

Щёки приварены к подошве

Кастрюля разрезана под кожух

Отверстие с диаметром, как у штатного кожуха болгарки

Хомут приварен к отверстию

Хомут и усилитель приварены к кастрюле

Боковина для кожуха

Боковина приварена к кастрюле

Штуцер из сгона приваривается к отверстию в кастрюле

Пластиковый отвод закреплён на патрубке кожуха

Болт для рукояти закреплён в верхней части кастрюли

Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Неотъемлемой частью квартиры или дома являются проведённые в ней инженерные коммуникации. Это спрятанная электропроводка, трубы и прочее. Наступает момент, когда вы начинаете задумываться о проведении капитального ремонта с заменой старой проводки. В большинстве случаев, укладываемые провода прячут в перекрытиях, используя насадку штроборез на болгарку, чтобы придать эстетичный вид помещению.

Штроборез из болгарки своими руками

Итак, для изготовления самодельного штробореза из болгарки понадобятся:

Дополнительная гайка на болгарку, которая позволит закрепить на крепёжном валу два диска

Очень важно чтобы диски располагались друг напротив друга максимально ровно, в противном случае, работать самодельным штроборезом будет опасно;
Отвод для канализационной трубы, который нужно буде закрепить при помощи хомута внизу болгарки. Именно в отвод будет попадать вся пыль от резки штроб, после чего вытягиваться пылесосом;
Два одинаковых алмазных диска по бетону, которые по размерам подходили бы на болгарку.

Сборка штробореза состоит из нескольких этапов. Сначала потребуется закрепить на штоке болгарки первый диск, притянув его для этих целей гайкой.

Затем производится установка второго диска по бетону, который также притягивается гайкой

Во время установки дисков обращайте внимание на то, в какую сторону они будут вращаться

Внимание! Если длины штока болгарки недостаточно для установки двух дисков, то от изготовления штробореза лучше отказаться. В противном случае, его конструкция будет представлять большую опасность

Можно решить проблему установкой гаек меньшей толщины или нескольких, подогнав их под нужный размер.

Канализационный отвод, который будет служить для вытягивания пыли, устанавливается снизу болгарки. Перед установкой в нем нужно сделать небольшой пропил, по ширине двух дисков. Таким образом, чтобы пыль, прямиком попадала в отвод, а уже затем, беспрепятственно уходила в работающий пылесос.

Изготовление борозды по бетону

Чтобы проложить штробу в бетонной стене, лучше применить штроборез, перфоратор и зубило

При этом соблюдать осторожность, чтобы не нарушить арматуру, которая находится внутри плиты для усиления конструкции

При выполнении работ по бетонной стене происходит выделение большого количества пыли. Поэтому можно воспользоваться перфоратором, эксплуатируя его в ударном режиме. Остальной ход процесса происходит аналогично выполнению работ по кирпичной стене.

При отсутствии штробореза можно использовать болгарку. Лучше снабдить её алмазными дисками, диаметр которых 105−125 мм. Чтобы выбрать глубину канавки, следует учесть диаметр прокладываемого кабеля, а также толщину слоя замазки

Резать кромку борозды нужно пошагово: сделать углубление сначала на 1 см и обратить внимание на то, как инструмент справляется с нагрузкой. Если бетон достаточно хорошо поддаётся, выполнить до конца надрез нужной глубины

Заключение

Если после проведения строительных работ было принято решение установить в помещении проводку, скрытую в стенах, придется проделать специальные отверстия для прокладки кабелей. Чтобы сделать качественную штробу после разметки, необходимо ограничить ее ширину специальным штроборезом. Цена на заводские приспособления высокая. Их преимущество заключается в функциях регулирования глубины пропила, а также ширины штробы.

Всегда существует возможность создать штроборез из болгарки, но ширина штробы при этом может быть ограничена длиной резьбы, на которую закручиваются гайки для фиксации алмазных дисков. Чтобы пыль не разлеталась во все стороны, можно прикрепить к УШМ импровизированный кожух с отверстиями для насадки пылесоса.

Принцип конструкции не представляет собой ничего сложного, но способ изготовления может отличаться в зависимости от материалов, которые могут быть для этого использованы. Перед началом сборки придется рассмотреть как можно больше возможных вариантов создания самодельного инструмента, чтобы выбрать подходящие материалы для изготовления комплектующих. После того как пропилы будут выполнены, достаточно просто выбить штробы перфоратором.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
