Как достать леску из катушки триммера patriot

Виды триммерных головок

Косильная головка для травы представляет собой цилиндрический корпус, в котором вставлена катушка (шпулька) с заправленной в ней леской (кордом). Данная конструкция может устанавливаться как на бензиновом, так и на электрическом триммере. Головки различаются по способу заправки и подачи корда и бывают 3 типов.

1. Автоматические. Подача корда выполняется после того, как пользователь снижает обороты двигателя. Хотя автоматическая подача лески и удобна, если выполняются большие объемы работ, но у таких шпулек есть один недостаток – большой расход нити.
2. Полуавтоматические. Использование данного вида головок не требует от пользователя выполнения сложных манипуляций. Принцип их работы устроен так, что корд удлиняется автоматически в то время, когда аппарат работает на полных оборотах. Достаточно слегка стукнуть головкой триммера о землю (это снимает блокировку корда), и леска благодаря центробежной силе выдвигается из шпульки, после чего обрезается до нужной длины ножом, расположенным на защитном кожухе.
3. Ручные. Для удлинения корда требуется остановка аппарата, после чего леска вытягивается вручную.

Исходя из вышеописанного, полуавтоматические шпульки являются самым оптимальным вариантом. Также следует учитывать, что катушки для триммера бывают однострунные (используются только для подравнивания травы) и двухструнные, которые применяют для скашивания высокой травы и небольших, с тонкими стеблями кустарников.

Как снять катушку с триммера и извлечь леску

Первоначально, перед тем, как заправить леску в катушку триммера, необходимо ее оттуда извлечь. Катушка или наводка — это устройство, которое находится внутри косильной головки, бобины или барабана. Головки бывают разных видов (в зависимости от производителей), однако принцип замены лески на катушке у всех одинаковый. Первым делом разберемся, как снять головку с инструмента, а также как достать из нее барабан с леской.

Это интересно!Замену оснастки можно производить прямо на инструменте, но если выполняете это впервые, то все же рекомендуется снять головку, и изучить детальный процесс наматывания. После того, как технология будет освоена, выполнять работы по замене можно на триммере мотокосе или бензокосе. Инструкция, как раскрутить ручную головку на триммере, имеет следующий вид:

1. Перевернуть инструмент головкой к верху, и при необходимости очистить ее от загрязнений. Взяться двумя пальцами одной руки за фиксаторы крышки (на косильной головке), которые расположены симметрично друг другу. После легкого их прижима внутрь, демонтировать защитную крышку с барабана
2. Далее с вала барабана следует снять катушку для лески. Она посажена на вал без креплений, поэтому демонтируется одной рукой
3. Основная часть барабана закреплена при помощи винта, который необходимо выкрутить отверткой с соответствующим наконечником или битой
4. Для выкручивания необходимо придерживать основание барабана одной рукой, а второй выполнять вывинчивание отверткой против направления часовой стрелки
5. После этого можно приступать к демонтажу. Для этого не нужно тянуть ее со всей силы, а слегка покачивая в стороны, медленно вывести из зацепления с металлическим валом, на который посажен барабан
6. При обратной установке следует посадить головку в шлицы четырехгранной формы

Процесс этот не трудный, и как понимаете, демонтировать всю головку не имеет необходимости, если знаете, как выполняется замена. При демонтаже учитывайте такие нюансы:

• Периодически снимать головку рекомендуется, чтобы предотвратить коррозию резьбового соединения. Если никогда не вывинчивать винт, то при необходимости сделать это будет трудно и даже порой невозможно
• Если винт имеет четырехгранную расточку головки, то для выкручивания следует подбирать отвертку или биты подходящего размера, чтобы исключить слизывание граней на головке
• При сборке установки следует обработать резьбовое посадочное место смазочными веществами, например, солидол или машинное масло
• Если грани на винте слизались, то для его вывинчивания можно воспользоваться специальными зажимными щипцами
• Есть барабаны, которые не требуют предварительной разборки. Для их демонтажа следует взяться за него, и вращать в противоположную сторону направления часовой стрелки

Зная, как разобрать барабан, следует продолжить выяснение процесса замены лески триммера. Ниже на видео показан подробный процесс, как открыть катушку триммера и разобрать ее.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

• шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
• установить шайбу, затем пружину, сверху нее – вторую шайбу;
• поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Важно! При намотке и установке пружины нужно помнить, что она каленая, а значит — может лопнуть, если приложить слишком большие усилия. Новая деталь стоит недорого, но придется потратить время на ее поиск, а значит, работа по скосу травы отодвинется на неопределенный срок. Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины

При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Типы катушек

Существуют 3 вида наиболее популярных триммерных головок:

• механические;
• полуавтоматические (разборные);
• автоматические (самонаматывающиеся).

Механические

Механическая катушка – это пластиковый или металлический диск, в котором различными способами закрепляют один или несколько небольших отрезков лески, из-за чего на ней приходится вручную постоянно леску менять.

Вот наиболее популярные модели таких головок:

1. Паук разборная.
2. Паук неразборная.
3. Wind.

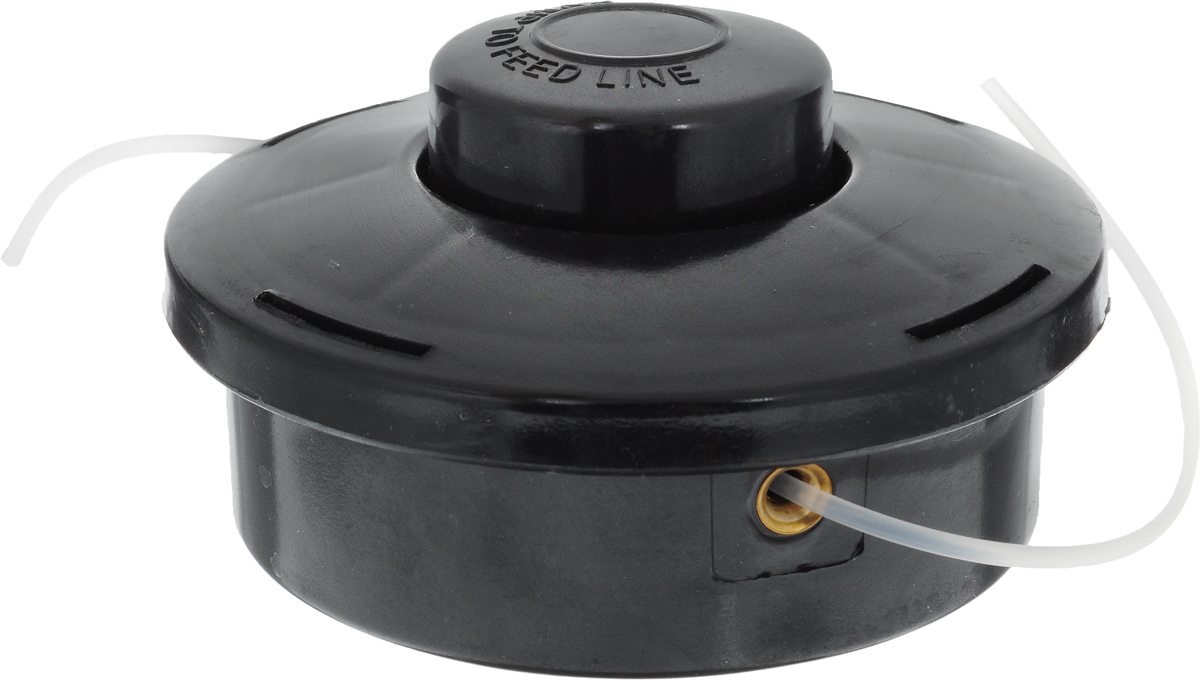

Полуавтоматические (разборные)

Несмотря на многообразие моделей и отличия во внешнем виде, катушки этого типа устроены и работают по одному принципу.

Они состоят из:

• основы;
• шпули;
• прижимной пружины;
• съемного корпуса с отверстиями для струны.

Основа соединяет остальные элементы триммерной головки с мотокосой или электрокосой через вплавленную в нее резьбовую втулку, поэтому каждая катушка подходит лишь к тому триммеру, диаметр вала редуктора или нижнего мотора соответствует диаметру втулки.

Внутри основы установлена пружина, которая подпирает шпулю, выдавливая нажимную часть наружу сквозь съемный корпус.

В съемном корпусе проделаны отверстия для струны, причем они расположены так, чтобы выход лески со шпули находился заметно выше, это обеспечивает надежную фиксацию лески в рабочем состоянии.

Когда оператор бьет нажимной частью об землю, шпуля входит в корпус и все отверстия, через которых проходит леска, совмещаются. Затем центробежная сила вытягивает часть намотанной струны наружу, а когда давление на нажимную часть исчезает, шпуля выходит из корпуса и снова занимает рабочее положение.

Автоматические (неразборные)

Вне зависимости от модели и производителя, все автоматические катушки устроены и работают по одному принципу.

Они состоят из следующих деталей:

• основы;
• шпули;
• колпачка;
• прижимной пружины;
• съемного корпуса с отверстиями для струны.

В тело основы впаяна резьбовая втулка, а на внутренней поверхности установлены фиксаторы храповика, который позволяет шпуле вращаться только в одном направлении. Внутри шпули есть сквозной канал, предназначенный для провода лески. Колпачок жестко надевается на шпулю, а фигурные грани облегчают его вращение для накручивания лески.

Какую леску выбрать, чтоб заправлять газонокосилку

Толщина полиэтиленовой нити зависит от модели техники и варьируется от 1,2 до 4 мм. Она может быть:

• с круглым сечением – это самый прочный материал для скашивания травянистых растений;
• с фигурным сечением – используется для скашивания мягких растений;
• витая – применяется для тонкой травы;
• профессионального типа, подходит не для всех моделей техники.

Чтобы поменять леску на газонокосилке, необходимо приобрести режущую нить, которая будет идеально подходить для того или иного типа косилки.

Критерии выбора

Видео: Как Разобрать Электротриммер

1. Прежде чем вставлять леску в катушку, выключите двигатель кустореза или выключите электрический триммер, чтобы избежать травм, которые могут возникнуть, если режущий инструмент случайно начнет вращаться.
2. Откручиваем прилагаемую насадку передаточный вал. Для этого необходимо зафиксировать вал, совместив отверстия на шайбе и на оси и вставив металлический стержень или отвертку.
3. Откручиваем сопло. Вы должны знать, что резьба на валу осталась. Поэтому поверните катушку триммера вправо, то есть по часовой стрелке.
4. Разберите косящую головку. Чаще всего основная крышка прилагается на клипах. Чтобы снять его, вам нужно будет опустить эти зажимы на корпус, сжимая края крышки. Если у вашего триммера есть полуавтоматическая косилка с кнопкой внизу, аккуратно разберите насадку, так как вы можете потерять пружину, которая иногда выскакивает при снятии крышки.
5. Обрежьте необходимое количество лески. Обычно его длина составляет 5 метров. Используйте шнур диаметром, указанным в руководстве по инструменту. Не рекомендуется превышать максимальный диаметр косильной лески, так как это увеличит нагрузку на двигатель и увеличит пробег газа.
6. Найдите середину куска шнура, сложив его пополам. Вы получите петлю.
7. Разрежьте катушки специальные канавки (могут быть дыры). Вставьте петлю лески в эту канавку.
8. Намотать леску на катушку, повернув ее против часовой стрелки. Необходимо заполнять шнур как можно более равномерно, повороты должны проходить без перекрытия и с хорошим натяжением. После завершения намотки оставьте свободные концы лески длиной около 20 см и закрепите их в пазах по бокам катушки.
9. Соберите косящую головку. Прежде чем окончательно собрать насадку, не забудьте вставить пружину и шайбу (если доступно). Вставьте катушку в корпус и протолкните концы шнура через отверстия или проушины.
10. Наденьте крышку и зафиксируйте ее защелками.
11. Прикрутите сопло обратно на вал редуктора, также закрепив его отверткой. Поверните катушку триммера влево (против часовой стрелки).

READ Как Разобрать Косильную Головку Триммера

Как отремонтировать стартер на триммере

Один из ключевых узлов бензокосы — это стартер, предназначенный для упрощения запуска двигателя устройства. Как и другие детали, он периодически ломается. В этом случае есть два решения проблемы: ремонт стартера триммера или его полная замена. Второй вариант более простой, но дорогостоящий. Кроме того, требуемую деталь сначала нужно найти в продаже, так как для разных моделей бензокос используются различные стартеры. При наличии свободного времени и отвертки с подходящим наконечником восстановить работоспособность данного узла можно самостоятельно, если знать, как он работает, какие неисправности для него характерны, и как правильно их устранять. Обо всем этом – в данном материале.

Как подобрать леску – длина, диаметр, ограничения

ВАЖНО ЗАПОМНИТЬ! Нельзя использовать для триммера рыболовную леску или металлические тросики. Такая замена не эффективна и опасна

Трос может травмировать не только самого косильщика, но и окружающих. Что касается длины, то стоит рассчитывать на предполагаемую частоту использования триммера. Чем чаще, тем больше стоит запасти расходки.

Информация о возможном диаметре лески найдется на корпусе катушки для триммера . Скорее всего, там будет указан диапазон. Толщина варьируется от 1,2 до 4 мм. Выбирайте подходящий вариант, учитывая особенности обрабатываемой территории. Чем больше диаметр, тем легче косить жесткую траву.

Классификация катушек для триммера

Так как триммеры выпускаются в большом разнообразии, шпули на них также имеют несколько видов. Они классифицируются по разным признакам: по необходимости участия пользователя в процессе подачи струны, по материалу изготовления, по конструктивному исполнению (для полуавтоматических моделей) и по способу наматывания корда на катушку.

По подаче корда

По способу подачи лески триммерные головки делятся на:

• ручные;
• полуавтоматические;
• автоматические.

Ручная катушка появилась раньше прочих вариантов. Ее конструкция простая и надежная, но отматывать леску взамен использованной нужно вручную. Для этого приходится глушить мотор триммера и вытягивать оба конца на подходящую длину.

Полуавтоматическая катушка позволяет удлинить корд без выключения двигателя, прямо во время работы. Для этого требуется прижать головку к твердой поверхности, чтобы сработал механизм, который отпускает концы лесы. Центробежная сила разматывает корд, а человек снова поднимает головку прибора над землей, когда длина окажется достаточной. Вся процедура занимает считанные секунды.

Автоматическая катушка срабатывает, когда косильщик понижает обороты двигателя (такой возможностью обладает мотокоса, но не электротриммер) или запускает его. Леска выдвигается до тех пор, пока пользователь снова не увеличит обороты.

По материалу

По материалу, из которого производят рабочие головки, различают пластиковые и металлические катушки. Для изготовления первых применяют ударопрочный пластик, для вторых — алюминий и сталь.

По конструкции

Шпули полуавтоматических катушек бывают одно- или двухсекционными. На односекционные корд наматывается равномерно, витки распределяются по одной канавке. Двухсекционные бобины разделены пополам, так что леску укладывают в две канавки, а при удлинении рабочей части каждый конец отматывается из своего отсека. Для таких шпулей равномерность витков не важна.

По типу наматывания

По способу наматывания лески на бобину бывают следующие виды катушек:

• разборные;
• быстрозарядные.

Чтобы заправить разборную шпульку, придется выключить триммер, снять режущую головку, достать из нее катушку, убрать остатки изношенной лески и вручную намотать новую. Затем собрать все в обратной последовательности и продолжить кошение.

Быстрозарядную катушку не требуется снимать для накручивания корда. Достаточно продеть концы новой лесы в отверстия на корпусе катушки, намотать на бобину в нужном количестве и отрезать лишнюю длину или разрезать петлю.

Как выбрать леску для триммера

Купленный в магазине триммер уже готов к работе — в него заправлена стандартная капроновая рыболовная леса. Она срезает траву, но с работой справляется плохо — быстро выходит из строя и косит только молодые, тонкие растения. Старую траву и сорняки с одеревеневшими стеблями она не берет совсем или срезает с трудом, быстро изнашиваясь. Хватает ее на малое время, после чего нужно заменить леску в триммере.

Не рекомендуется использовать рыболовную леску, лучше взять специальную нить с сердечником из стекловолокна. Она продается в строительных магазинах. Остановите свой выбор на варианте, имеющем в сечении квадрат или треугольник, — их острые грани будут работать как ножи.

Расход лески для триммера при использовании граненого и армированного расходного материала снизится в 2-3 раза, во столько же раз увеличится производительность по сравнению с леской круглого сечения и леской, не армированной стекловолокном.

Материал приобретайте диаметром, не меньше рекомендуемого производителем. Если диаметр неизвестен, нужно посмотреть на размер отверстий на внешнем корпусе косильной головки: диаметр рабочей нити должен быть чуть меньше отверстия, чтобы свободно проходить через него.

Узнав, сколько материала нужно для одной намотки, ориентируйтесь в длине лесы при следующих покупках, чтобы не оставалось слишком коротких для намотки кусков.

Чтобы заменить лесу на механической косе своими руками, нужно разобрать косильную головку и достать катушку, на которую наматывается рабочая нить.

Как намотать леску в триммер?

При заправке лески впервые этот процесс может показаться довольно трудоемким, но со временем и сноровкой задача решается значительно быстрее.

Для того чтобы заправить леску, необходимо:

• Взять катушку, открутить ее крышку. На некоторых катушках проделана резьба влево, поэтому крышку нужно откручивать в необходимую сторону.
• Отмерить пять метров лески;
• Сложить этот отрезок пополам, то есть определить, где середина;
• Далее эту середину лески поместить в специальное отверстие на катушке;
• Намотать леску в сторону, куда указывает стрелка;
• Если места для намотки два, то первую часть лески следует намотать на одну половину катушки, а вторую часть – на другую половину;
• Оба конца лески просунуть в отверстия катушки;
• Закрутить крышку.

Инструкция с пошаговым описанием как намотать катушку триммера и бензокосы

Чтобы не ошибиться с выбором подходящей лески для своего инструмента, следует предварительно разобрать головку, и посмотреть на боковую стенку катушки. Эта информация обычно представлена на наводке, что не позволит ошибиться с применением соответствующей оснастки.

Если информации на катушке о том, какого диаметра леску можно заправлять, тогда эти сведения можно уточнить в инструкции. Определившись с толщиной или диаметром оснастки, остается разобраться, как зарядить ее. Для этого имеется два способа, но не для всех они применимы. Рассмотрим оба способа в подробностях, и уже в зависимости от того, какие модели мотокос и триммеров вы используете, определяетесь самостоятельно, какой вариант подходит.

Это интересно! Принцип того, как накрутить леску на наводку мотокосы, уместен не только для автономных бензоагрегатов, но и для электрических триммеров.

Способ 1 — как правильно намотать леску или ее одеть на катушку и выбрать необходимую длину

Для реализации этого метода понадобится предварительно подготовить леску необходимой длины (обычно до 4 метров). Все зависит от толщины используемой оснастки, а также конструкции катушки. Есть простой способ, как выяснить необходимое количество лески, заправка которой понадобится для зарядки катушки. Для этого следует оснастку намотать внутрь катушки до момента, пока она сравняется с боковыми выступами. Оснастка при этом не должна выходить за эти крайние выступы.

Чем толще используемая оснастка, тем меньше ее длина понадобится и наоборот, чем тоньше, тем длиннее понадобится отрезок.

Инструкция о том, как правильно заправить оснастку в наводку триммера или мотокосы, имеет следующий вид:

1. Для начала отрезок лески, который был заготовлен, чтобы установить в катушку, необходимо сложить вдвое. При этом один край должен выступать больше второго на 10-15 см
2. После этого берется второй конец с другой стороны, и сгибается вдвое. Перемещайтесь к нему так, чтобы отмеренный выступ 15 см сохранился
3. Во внутренней перегородке катушки имеется прорезь, в которую следует завести получившуюся петлю. Прорезь в стенке показана на фото ниже
4. Далее выясняем направление намотки лески. Если намотать оснастку в неправильную сторону, то она не будет функционировать правильно, и понадобится работу переделывать. Чтобы вставить леску, и намотать ее в правильном направлении, следует осмотреть поверхность катушки. На ней должно указываться направление намотки (в 99% случаев это направление указывается). Как выглядит указатель направления на катушке, показано на фото ниже
5. Этот указатель в виде стрелочки может иметь также обозначение, как на примере выше «WIND LINE», что означает направление наматывания. Если стрелочный указатель отсутствует на катушке, тогда надо посмотреть на головку. На головке имеется направление ее вращения, и чтобы правильно намотать леску, следует мотать ее на барабан в противоположном направлении показанию стрелочного указателя. Итак, если стрелка находится на наводке, то мотать надо в указанном направлении, а если ее там нет, тогда следует мотать против направления стрелки на поверхности головки
6. Определившись с направлением вращения, следует приступать к намотке. Каждый конец следует вести в своей канавке. Если разделителя нет, то укладывать оснастку необходимо в соответствующем распределительном порядке
7. Когда практически вся леска будет намотана на катушку, понадобится выполнить следующее — расположить в отверстии боковой стенки наводки короткую часть, выступ которой должен составить до 10-15 см, а затем аналогично проделать процедуру с другим концом, расположив его в отверстии с параллельной стороны
8. Вставляем катушку в головку, предварительно пропуская концы лески в отверстия барабана
9. Устанавливаем на место барабан и, потянув за концы лески, выводим их из зацепления с временными фиксаторами в стенке катушки. После этого можно надеть крышку до срабатывания защелки
10. На этом процесс, как заменить на триммере леску, завершен, и при необходимости можно подрезать только концы (если их длина не устраивает), и установить барабан в собранном виде на инструмент

С тем, как поставить барабан на место, никаких трудностей нее возникает. Есть и второй способ, как заряжать косильную оснастку в мотокосу. Чем отличается, и как проводится второй способ заправки лески на катушку мотокосы, выясним подробно.
