Гофрированная труба из нержавеющей стали: виды, применение

Монтаж теплого пола из стальной гофрированной трубы

Система теплого водяного пола состоит из:

гофротрубы;
насоса циркуляционного;
фитингов;
коллектора;
мата с фиксаторами;
терморегулятора;
распределительного шкафа;
смесительного узла;
демпферной ленты;
сантехнических элементов;
термостатической головки с сервоприводом.

Схема устройства теплого пола

Все эти элементы необходимо приобрести перед началом монтажа. Также понадобятся цементная строительная смесь для заливки стяжки, пластификатор и декоративное финишное покрытие для пола.

Шаг 1. В стене в месте установки терморегулятора создается ниша для его монтажа, а также штроба для укладки кабелей.

Ниша и штроба

Шаг 2. Подготавливается основание пола. Поверхность выравнивается и очищается от строительного мусора.

Подготовка основания

Шаг 3. По периметру помещения стены оклеиваются демпферной лентой.

Укладка демпферной ленты

Шаг 4. На поверхность укладываются теплоизоляционные маты, имеющие на поверхности фиксаторы.

Укладка теплоизоляционных матов

Шаг 5. В отведенном месте устанавливается распределительный шкаф.

Установка распределительного шкафа

Шаг 6. Производится сборка насосно-смесительного узла.

Сборка насосно-смесительного узла

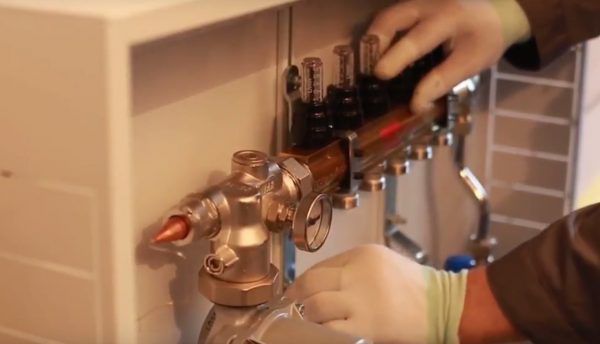

Шаг 7. Узел присоединяется к коллектору.

Подключение узла к коллектору

Шаг 8. Получившаяся конструкция устанавливается в распределительный шкаф.

Установка конструкции в распределительный шкаф

Шаг 9. Производится укладка гофрированной трубы. Монтаж начинается от распределительного шкафа. Изделие укладывается между фиксаторами на теплоизоляционных матах. Укладка трубы производится по выбранной схеме.

Укладка гофрированной трубы

Процесс укладки

Шаг 10. Когда труба снова будет возвращена к коллектору, она обрезается.

Обрезка трубы

Шаг 11. Труба подсоединяется к выходам коллектора при помощи фитингов.

Подключение трубы

Шаг 12. Производится установка термостатических головок с сервоприводом.

Установка термостатических головок с сервоприводом

Еще одно фото процесса

Шаг 13. Система заполняется водой и проверяется на герметичность.

Шаровые краны на входе смесительного узла перекрываются. Также перекрываются клапаны петель на обратном коллекторе. Дренажные краны открываются и при помощи шланга на обратном коллекторе, подключенного к насосу, система наполняется водой. Шланг присоединяется и к дренажному крану, который устанавливается на подающем коллекторе, чтобы была возможность слить воду.

Перекрываются шаровые краны

Перекрываются клапаны петель на обратном коллекторе

Подключается шланг

Шаг 14. Клапан на обратном коллекторе открывается у того контура, который заполняется в данный момент. Остановка насоса производится, когда из выпускной трубы потечет вода. Клапан заполненного контура перекрывается, но открывается клапан следующего. Система заполняется точно так же.

Клапан на обратном коллекторе открывается

Заполнение системы водой

Шаг 15. После заполнения системы отсечные шаровые краны открываются, а дренажные краны закрываются. Колпачок воздухоотводчика также открывается.

Отсечные шаровые краны открываются, а дренажные краны закрываются

Шаг 16. Производится опрессовка системы. Давление должно быть 6 бар. Система оставляется на сутки. Если давление не упало, то можно заливать систему стяжкой. Если давление упало, то выявляется место течи, она устраняется.

Давление должно быть 6 бар

Система залита стяжкой

Шаг 17. Температурный датчик устанавливается в штробу в полу. Канавка заделывается смесью.

Установка температурного датчика

Шаг 18. Производится подключение термоголовок к терморегуляторам.

Схема подключения

Видео – Монтаж гофры

Гофрированная труба из нержавеющей стали – отличный вариант для организации системы подогрева полов

Важно лишь правильно выбрать качественный материал и установить его, и тогда оборудование прослужит долгие годы

О каких недостатках изделий нельзя забывать

Минусом считают высокую цену – это спорный вопрос, так как сам материал недешевый, плюс уникальная технология изготовления. Низкая цена на такую вещь должна насторожить, скорее всего – это подделка. Совершая покупку, проверяйте целостность упаковки – на ней находится маркировка, на трубе надписи отсутствуют.
Другая особенность проявляется в процессе эксплуатации и печалит домохозяек: во впадинах трубы скапливается пыль, которую трудно вымывать.
Изделия боятся внешних механических повреждений, защитой станут специальные экраны.
К недостаткам соединений можно отнести то, что фитингам требуется регулярное обслуживание.
Если часть отопительной системы проходит в открытом помещении, во избежание теплопотерь требуется дополнительная изоляция.
Не допускается скручивание.
Есть вероятность появления коррозии, вызванной электрохимическими процессами (спасает заземление).

Теплые полы

Наша фирма предлагает универсальную легкогнущуюся гофрированную трубу из нержавеющей стали (марка стали AISI304(RU 08X18H10)) для монтажа систем теплого пола и системы водяного отопления,
обвязки котельных (в качестве второго контура), подключения насосного
оборудования.

Вся продукция сертифицирована требованиям ГОСТ 10705 и ГОСТ 15763-91
В
основе нержавеющей трубы для теплого пола лежит гибкая гофрированная тонкостенная труба(0,3мм) отоженная и латунные соединители (фитинги) с силиконовым уплотнением.
Применение гофрированной трубы считается наиболее эффективным для системы водяного отопления. Благодаря гофрированной поверхности гибких труб – трубопровод сам скомпенсирует линейные сжатия и расширения под циклическим воздействием температур, гофра трубопровод не требует никаких присадок в бетон. Обеспечивается максимальная теплоотдача, нержавеющая сталь является одной из лучших передатчиков тепла, коэффициент теплопроводности 17Вт/м*К.
Прогрев бетона на расстоянии 10см от от трубопровода остается постоянным, при разбеге 20см полностью перекрывается зона одинаковой температуры.
Благодаря высокой гибкости гофрированных труб, сложные трассы удается монтировать с минимальным числом фитингов. Вследствие хорошей устойчивости к давлению (выдерживает гидроудар 60атм.) и вибрациям, предлагаемый

Основные рекомендации для проектирования и монтажа системы водяных теплых полов

Для изготовления водяного теплого пола используется гофра труба из нержавеющей стали (марка сталиAISI304)отожженная, толщина стенки 0,3 мм., условный диаметр 15мм.,(длина 1 бухты -50м), латунные фитинги 1/2″ в.р. или н.р., рабочее давление до 16Атм, рабочая температура 100градусов.

Схема укладки гофротрубы для теплого пола

При укладке 1-го контура гофротрубы, отступаем от стены 15см, все
последующие петли с шагом 20см. Температура 1-го контура (красный цвет)
на 10-20 градусов выше комфортной зоны (черный цвет).

1-ый способ применения:

Основа тёплого пола после гидроизоляции- керамзитобетон, либо растворная стяжка. Преимущество керамзитобетона в том, что после 2-х дней стяжки в него можно вкручивать саморезы закрепляя перфоленту.

– настилаем пенофол фальгированный (отражатель), и укладываем металлическую сетку. (в местах где топорщиться, закрепляем перфолентой.)

– укладываем гофротрубу от стены на растоянии 15см.

– прогрев от гофро-трубы без изменения температуры на растоянии 10см, поэтому укладывая трубу с разбегом 20см, мы полностью перекрываем зоны одинаковой температуры. В середине комфортной зоны разбег для трубы может быть до 30см.

– прикрепляем трубу к металлической сетке с помощью капроновой стяжки, после срезаем усы. Выставляем маяки. Технология приготовления раствора для стяжки теплого пола следующая: Берем на одно ведро цемента, 4 ведра песка, 1стакан пластификатора, он придает эластичность раствору, ускоряет трердение раствора, дает прочность раствору. Высота заливки 5см при шаге 20см.

Гофрированная труба из нержавеющей стали имеет линейное расширение на 0.2мм на 6м, шитый полиэтилен 4мм на 6м, медь 1.2мм на 6мм.(данные полученны экспериментальным путем).

В результате небольшого линейного расширения ,трубопровод не рвет стяжку, не трется о стяжку при изменении температур.

Обязательно сделать опрессовку перед стяжкой 6-8 атм. на 3-4часа.

После монтажа стяжка высыхает -1 месяц.(летний период 21день, осень ,зима 30дней)

– заполняем систему теплого пола завязанную в систему отопления отдельной гребенкой. Первый пуск теплого пола идет в два этапа: 1-ый этап подача темпер. 20-25градусов одни сутки, 2-ой этап через сутки подача температуры 35-40град. Просушиваем этим оканчательно стяжку и после отключения теплого пола делаем укладку кафеля. Температура 1-го контура на 10-15 градусов выше комфортной зоны.

Комментарии к монтажу

При укладке гофрированной трубы, разматывая бухту, трубу не перекручиваем, оставляя бухту в одной плоскости, чтобы не было заломов и протечек. Если проходим одним крылом две комнаты, отверстие для прямой и обратной трубы надо делать в 3-4 раза больше диаметра гофротрубы.

2-ой способ для деревянных полов.

Доска, ГВЛВ, грунтовка бетонноконтакт, с помощью скоб крепим трубу, затем опрессовка, заливаем стяжку не менее 5 см., 1 месяц сохнет.Потери на сопротивление за счет гофры не более 20%, обычный насос Грюнфос на 2-ом режиме cправляется.

Теплоотдача великолепная, полная компенсация линейного расширения самим трубопроводом при изменении температуры, и никаких присадок в бетон.

Советы по выбору и монтажу гофрированной трубы из нержавейки

Покупая трубы и комплектующие детали для трубопроводной системы, следует помнить о том, что ее качественный монтаж и длительный срок эксплуатации зависят от ряда факторов, что необходимо принять во внимание еще в процессе приобретения материалов. В этом плане следует учесть следующее:

Во время монтажа необходимо четко придерживаться алгоритма действий, следовать инструкции

Во время покупки изделия его нужно тщательно осмотреть на предмет наличия повреждений механического характера и загибов.
Труба должна быть прочной и легко изгибаться, принимая заданную форму.
Предпочтение лучше отдавать проверенным и хорошо зарекомендовавшим себя на строительном рынке брендам, не стоит прельщаться низкой стоимостью. Средняя цена за метр нержавеющей трубы высокого качества колеблется от одной до трех тысяч рублей в зависимости от вида изделия и используемого в производстве типа стали.
Во время монтажа необходимо четко придерживаться алгоритма действий, следовать инструкции.
После установки системы ее в обязательном порядке необходимо проверить на целостность, используя максимально допустимое давление.
Фитинги должны быть полностью укомплектованы.
Когда возникает необходимость соединения нержавеющей гофротрубы с другим материалом, то рекомендуется применять латунную арматуру.
Использование дешевых фитингов низкого качества в местах соединения гофрированных труб может привести к значительному сокращению эксплуатационного срока системы.
Не стоит прилагать особых усилий во время затягивания пластиковых элементов, так как пластик просто-напросто лопнет от чрезмерного давления.
Для организации монтажа необходимо заранее подготовить специальные рожковые ключи, а также ножницы по металлу для обрезания труб под прямым углом.

Использование дешевых фитингов может привести к значительному сокращению эксплуатационного срока системы

Гофрированные трубы из нержавеющей стали характеризуются практичностью и надежностью в процессе эксплуатации, поэтому популярность таких изделий стремительно растет. Их успешно используют в разных сферах ремонта и строительства: в обустройстве водопровода и отопления, в качестве дымоходов и подводок к газовым приборам в вентиляционной системе. Монтаж их довольно прост, поэтому если подойти ответственно к процессу и не продешевить на материалах, то можно самостоятельно и быстро установить надежный и долговечный трубопровод.

Преимущества и особенности

На основании выше названных характеристик можно смело говорить о том, что труба нержавейка в виде гофры обладает повышенной прочностью и способна длительное время выдерживать воздействие высоких температур, а также значительные колебания уровня давления в системе.

Это объясняется свойствами нержавеющей стали, которая не подвержена расширению столь сильно, как металлопластиковые изделия.

Немалым преимуществом является также неконтактность данного материала с другими металлами и при определенных условиях нержавейка не образует гальванических пар ни с медью, ни с алюминием. Вместе с тем очень привлекает удобство и относительная простота сборки трубопровода с использованием гибких коммуникаций.

Несмотря на то, что труба нержавейка гофрированная для системы отопления служит довольно длительный период, никто не отменял понятия «усталости» металла. Через некоторое время под воздействием жестких условий эксплуатации трубы теряют свои свойства. Вместе с этим стоимость металлических коммуникаций всегда выше, в особенности, если сравнивать корейских и немецких производителей.

Критерии выбора

Выбор коммуникаций для монтажа отопления основывается на том, в каких условиях планируется эксплуатация системы. В числе первых учитывается выдерживаемое значение температуры и давления трубы, а также выполняется анализ на соответствие этих характеристик с параметрами системы отопления.

Смотрим видео, все особенности подбора изделия:

Чтобы обеспечить хорошую проходимость и высокую эффективность трубопровода необходимо подобрать коммуникации достаточного сечения. Учитывается диаметр и толщина стенки трубы

Дополнительно принимается во внимание марка стали, производитель и стоимость

Примечательно, что одним из наиболее дорогостоящих вариантов являются немецкие изделия. Многие пользователи ориентируются на стоимость, руководствуясь тем, что обычно высокая цена обеспечивает и хорошее качество, а это не всегда так.

Особенности монтажа

При сборке трубопровода из нержавейки используются латунные фитинги. Они в обязательном порядке должны быть укомплектованы уплотнителями. Это, пожалуй, основной критерий выбора таких элементов, помимо конфигурации (крестовина, угольник и прочее). Сам процесс монтажа не отличается сложностью и во многом схож с тем, как выполняется сборка металлопластикового трубопровода.

Для работы необходимо сделать все необходимые измерения и нарезать участки труб требуемых длин. Для этого рекомендуется использовать специальное оборудование (труборез), чтобы снизить вероятность образования большого количества заусенцев на торцевых участках изделий. В местах подсоединения к сантехническим приборам используются уплотнители.

Смотрим видео, дельные советы специалиста:

Перед сборкой нужно проверить, не затянута ли накидная гайка со стороны гофры. Только после того, как труба соединена с фитингом, гайка затягивается. Учитывая, что коммуникации имеют свойство гнуться, после подсоединения к потребителю можно придать нужную конфигурацию изделию, а фиксация осуществляется посредством специальных креплений, которые устанавливаются на стене. Последним этапом является проверка соединения участков трубопровода под давлением, для чего в систему подается вода и некоторое время следует наблюдать, есть ли течь.

Таким образом, нержавейка в виде гофры является современным и наиболее популярным изделием для монтажа долговечной системы отопления. При аккуратной эксплуатации металл будет изнашиваться значительно медленнее, чем в случае, когда на трубопровод постоянно подается нагрузка в виде перепадов давлений

При выборе важно подобрать коммуникации достаточного сечения в соответствии с условиями эксплуатации

Специфика монтажа

Наиболее полно преимущества нержавеющей трубы реализовываются в различных системах отопления зданий и помещений.

Благодаря технологическим особенностям гофры, монтаж отопления стал предельно простым и быстрым. Труба очень легко гнётся и позволяет избегать угловых соединений, что значительно экономит время и упрощает задачу крепежа, даже в очень труднодоступных местах. Идеальна для монтажа биметаллических радиаторов в технологических нишах.

Для надёжного крепления гофрированной нержавеющей трубы служат латунные фитинги.

Фитинги для нержавеющих гофрированных труб

Соединение трубы с фитингом может быть выполнено тремя вариантами:

С применением силиконового уплотнителя
Окончание трубы развальцовывается и тогда соединение происходит с использованием паронитовой прокладки
С помощью беспрокладочных высокотемпературных фитингов

Несмотря на то, что силиконовый уплотнитель достаточно мягкий материал, он очень эффективно предохраняет систему отопления от протеканий на протяжении нескольких десятилетий. Принцип соединения комплектующих с трубой предельно прост. Для него не требуется никакого другого оборудования, кроме ручного трубореза и разводного ключа.

Порядок монтажа фитинга с нержавеющей гофрой:

После замера нужной длины отрезка трубы, он с помощью трубореза отрезается.
Аккуратно, вручную, трубе придается нужная форма.
Гайка фитинга со стороны предстоящего крепления ослабляется.
Труба вставляется до упора в фитинг.
Гайка, с помощью разводного ключа, затягивается без чрезмерного усилия. Силикон при закручивании гайки сдавливается и вжимается в ребра гофры. Соединение получается очень прочным.

Края трубы по линии среза очень острые и надо соблюдать меры предосторожности при дальнейшей работе!

Вот и всё! Монтаж соединения закончен. Всего за несколько секунд, мы получили надёжное, механическое соединение.

Монтаж Кофулсо. Видео-инструкция

Для второго варианта соединения, край трубы развальцовывается с помощью специального приспособления – ручного вальцевателя.

Процесс монтажа самый традиционный, с использованием уплотнительной паронитовой прокладки. Срок службы такого соединения – неограничен.

Третий вариант, у которого время безаварийной работы тоже не имеет предела, подробно показан на видео.

Конструктивно гофра имеет значительно большую наружную поверхность, чем простая гладкая труба. Великолепная гибкость трубы в сочетании с высокой теплоотдачей позволяют моделировать из неё водяные радиаторы или теплообменники.

Сочетание высокой теплоотдачи, низкого линейного расширения, прекрасных температурных данных и внутреннего давления делают нержавеющую гофру идеальным материалом для системы «теплый пол». Производители отпускают трубы с малыми диаметрами 12 мм, 15 мм в бухтах по 50 – 60 метров, что позволяет оборудовать обогрев пола, без соединений ниже его уровня, на площади 15 – 25 метров квадратных.

8 советов по эксплуатации и монтажу

Как любое техническое изделие, нержавеющая гофрированная труба имеет свои собственные требования установки и эксплуатации:

Не допускается монтаж трубы из нержавеющего металла с фитингом, подверженным коррозии.
Перед контактом латунного фитинга с подводящей трубой водопровода или отопления, выполненной из черного металла, обязательна установка водяного фильтра.
При монтаже гофры необходимо следить, чтобы не возникало в ней напряжение кручения
Необходим тщательный осмотр трубы перед её монтажом на предмет отсутствия перегибов, вмятин и трещин.
Монтаж теплого пола осуществляется только цельными отрезками трубы, дополнительные соединения под уровнем пола запрещены.
При прокладке нержавеющего трубопровода не допускается его контакт с черным металлом, подверженным коррозии. Крепёж должен быть пластиковым или из цветного, нержавеющего металла.
Не желательно воздействие на нержавеющую гофру любых видов электрического тока
Превышать допустимое производителем количество сгибаний – разгибаний запрещено. Желательно их свести к минимуму.

Данный вид труб стремительно набирает популярность из-за своих прекрасных технических характеристик и предельно простых требований их монтажа.

Метод изготовления

Впервые гофрированная труба из нержавейки была разработана в Японии в конце прошлого века, и после этого несколько лет проводились испытания на её эксплуатационные качества. Только потом это изделие было запущено в производство. Затем изготовлением этих изделия занялись и в других странах. На нашем рынке можно встретить в основном южно-корейскую и немецкую продукцию.

Технология производства включает довольно сложные процессы и требует применения оригинального высокоточного оборудования. Этот факт исключает появление на строительном рынке подделок.

Для изготовления применяется легированная сталь, имеющая специальный состав с повышенным содержанием никеля и хрома. Именно они дают сплаву хорошие антикоррозийные свойства. Производство гофротруб состоит из таких этапов:

Из стальной ленты на специальном оборудовании формируются трубы заданных размеров.
Края свёрнутой заготовки соединяются способом автоматической сварки;
Лазерной установкой проверяется качество сварного шва;
Гофрированная форма получается после её обработки через систему валов, имеющих разные диаметры;
Отжиг (термическая обработка) проводится для придания изделию прочности и гибкости;
Готовые изделия разрезаются на определённую длину и сворачиваются в бухты;
Контроль качества проводится путём помещения бухты в воду и проверки наличия микротрещин способом подачи давления; бракованные изделия отправляются на переработку.

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям.

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Интересно знать! Степень концентрации в сплаве дополнительных элементов, таких как никель, хром и углерод, вычисляется с предельной точностью. Это гарантирует прочность, долговечность гофрированной трубы и ее стойкость к коррозии.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества.

Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая.

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости.

Сам производственный процесс включает в себя такие этапы:

Формируют трубу, используя специальную ленту из стали.
Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
Надежность швов проверяют на специальной лазерной установке.
Формируют гофру с применением специальных валов разнообразного диаметра.
Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Гофрированная труба из нержавеющей стали
