Гибкий вал

Как работает приспособление?

Основная задача, передать крутящий момент от электродвигателя (в нашем случае он не стационарный, а расположен в дрели) на вынесенный рабочий наконечник. Такие устройства применялись и раньше, например:

• гибкий вал для бормашины в стоматологическом кабинете, пришедший на смену шкивному приводу;
• стационарный гравировальный аппарат, с закрепленным двигателем и гибким приводом с наконечником.

Не пропустите: Плоскошлифовальный станок: типы, устройство, обзоры моделей

Обязательное условие любой конструкции – наличие оболочки, внутри которой вращается привод. Иначе устройство будет небезопасным: на вал постоянно будет что-то наматываться, включая одежду или волосы мастера.

Еще один важный элемент конструкции – концевой держатель шпинделя. У него две задачи:

1. Наружный корпус должен быть неподвижным, вал с рабочим наконечникам не должен касаться руки оператора. Иначе работать на высоких оборотах будет сложно.
2. Гибкая оболочка должна быть жестко закреплена как на корпусе наконечника, так и на источнике вращения (дрели). В противном случае, удержать вал в руках будет невозможно. Почему? Согласно законам физики, сила действия равна силе противодействия. В нашем случае это означает, что при достаточном сопротивлении заготовки, оболочка вместе с дрелью будет стремиться провернуться в противоположном направлении.
3. В продолжение предыдущего пункта: двигатель (дрель) должен быть закреплен. Поэтому в комплекте с гибким валом обязательно поставляется держатель для дрели.

С его помощью компенсируется та самая сила противоположного вращения внешней оболочки. Если его нет в комплекте – необходимо позаботиться о способе фиксации электроинструмента.

1. Все узлы трения должны иметь минимальное сопротивление, для уменьшения потерь мощности. При необходимости используется специальная смазка.
2. Чаще всего используется тросовый привод. Как известно, тросы состоят из витков проволоки, закрученной в одном направлении. Если крутить привод в направлении, противоположном завивке, трос распустится и заклинит, особенно под нагрузкой. В гибких валах применяется специальный способ плетения, который не разворачивается в любом направлении вращения.

Гибкий вал для гравера

Гравер, или бормашина, развивает высокие обороты — до 30 тыс. об/мин. Малогабаритное и удобно лежащее в руке устройство применяется для операций:

• полировки;
• фрезеровки;
• сверления отверстий небольшого диаметра;
• шлифовки и др.

Работа гравером требует высокой точности движений мастера. Усилия и при этом прикладываются небольшие, по сравнению, скажем, с закручиванием саморезов. Также мал и крутящий момент. Такие приборы используются ювелирами и мастерами художественного творчества, создающими произведения, не уступающим лучшим образцам резчиков по дереву, камню, а также чеканки. Гравировку выполняют по таким материалам, как:

• металл;
• дерево;
• камень;
• стекло;
• пластмассы.

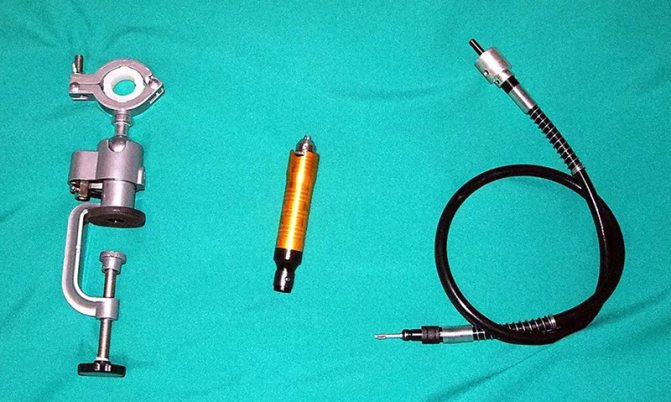

Гравер с гибким валом

Гибкий вал для гравера позволяет до минимума снизить ручные усилия пользователя, превращая многочасовой труд в увлекательное занятие.

Как работает приспособление?

Основная задача, передать крутящий момент от электродвигателя (в нашем случае он не стационарный, а расположен в дрели) на вынесенный рабочий наконечник. Такие устройства применялись и раньше, например:

• гибкий вал для бормашины в стоматологическом кабинете, пришедший на смену шкивному приводу;
• стационарный гравировальный аппарат, с закрепленным двигателем и гибким приводом с наконечником.

Не пропустите: Как характеризуется рейсмусовый станок: классификация рейсмусов для дома и производства, нюансы выбора

Обязательное условие любой конструкции – наличие оболочки, внутри которой вращается привод. Иначе устройство будет небезопасным: на вал постоянно будет что-то наматываться, включая одежду или волосы мастера.

Еще один важный элемент конструкции – концевой держатель шпинделя. У него две задачи:

1. Наружный корпус должен быть неподвижным, вал с рабочим наконечникам не должен касаться руки оператора. Иначе работать на высоких оборотах будет сложно.
2. Гибкая оболочка должна быть жестко закреплена как на корпусе наконечника, так и на источнике вращения (дрели). В противном случае, удержать вал в руках будет невозможно. Почему? Согласно законам физики, сила действия равна силе противодействия. В нашем случае это означает, что при достаточном сопротивлении заготовки, оболочка вместе с дрелью будет стремиться провернуться в противоположном направлении.
3. В продолжение предыдущего пункта: двигатель (дрель) должен быть закреплен. Поэтому в комплекте с гибким валом обязательно поставляется держатель для дрели.

С его помощью компенсируется та самая сила противоположного вращения внешней оболочки. Если его нет в комплекте – необходимо позаботиться о способе фиксации электроинструмента.

1. Все узлы трения должны иметь минимальное сопротивление, для уменьшения потерь мощности. При необходимости используется специальная смазка.
2. Чаще всего используется тросовый привод. Как известно, тросы состоят из витков проволоки, закрученной в одном направлении. Если крутить привод в направлении, противоположном завивке, трос распустится и заклинит, особенно под нагрузкой. В гибких валах применяется специальный способ плетения, который не разворачивается в любом направлении вращения.

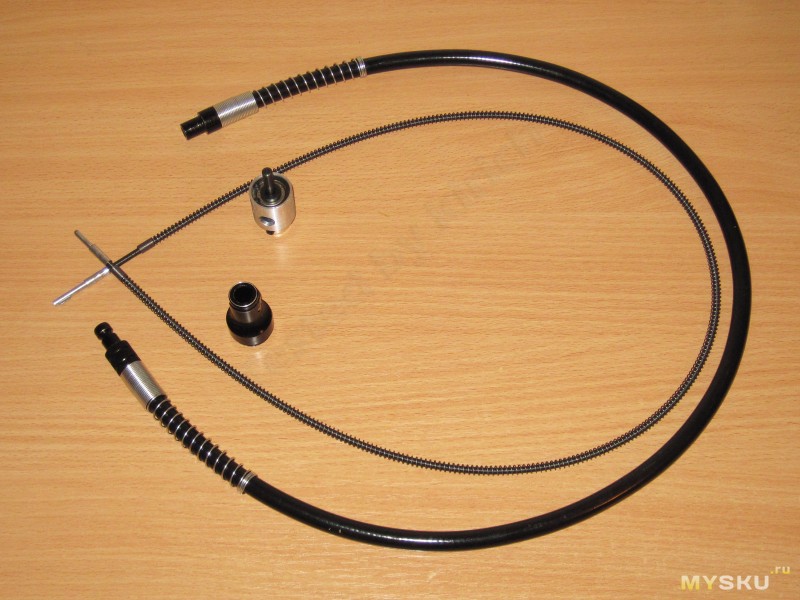

Устройство и принцип работы

Конструктивно гибкий вал состоит из мягкого корпуса и помещённого в него многоволоконного троса, для изготовления которого используется легированная сталь. Крепление троса в корпусе происходит благодаря системе подшипников или втулок, расположенных на концах вала. Однако не все валы имеют в своей основе трос и могут быть сделаны из проволоки. Такие модели оснащены несколькими слоями оплётки, волокна которой чередуются по часовой стрелке и против неё, образуя, таким образом, прочную, но гибкую броню. Одна из сторон как тросового, так и проволочного вала при помощи хвостовика закрепляется на дрели, а на конце второй располагается патрон либо цанговый зажим для инструмента (сверла, фрезы или бора). Под внешней оболочкой располагается смазка, которая уменьшает трение и способствует предотвращению коррозии и попаданию влаги внутрь. В качестве материала для изготовления корпуса используют капрон, пластмассы, конические втулки и витые спиралеобразные ленты.

Гибкий вал обладает очень высоким запасом прочности и рассчитан на довольно высокую скорость вращения. Современные образцы способны эффективно работать, передавая крутящий момент до полутора тысяч оборотов в минуту. Длина представленных на современном рынке насадок варьируется от 95 до 125 см, что значительно облегчает выбор и позволяет приобрести изделие для выполнения технических задач любой сложности.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке

После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке

После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке

После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Как сделать бормашину своими руками: инструкция по сборке и видео

Многих домашних мастеров интересует вопрос о том, может ли быть изготовлена бормашина своими руками. Решить эту задачу нетрудно, при этом готовое самодельное устройство при всей простоте своей конструкции будет отличаться достаточно высокой эффективностью и функциональностью.

Самодельная бормашина на основе малогабаритного электродвигателя

Самодельная бормашина обойдется недорого и не вызовет особых проблем при изготовлении. Она будет полезной во многих ситуациях, в том числе при выполнении таких технологических операций, как:

Шлифовка металлической детали бормашиной

Бормашинка, изготовленная по предложенной ниже инструкции, отличается компактными габаритами, небольшим весом и удобством использования. Такое устройство, сделанное своими руками в домашних условиях, одинаково успешно применяется для выполнения мелких и достаточно серьезных работ с изделиями из различных материалов – металла, дерева, пластика, кости и др. Очень полезна такая бормашинка в ювелирном деле, при ремонте мелких изделий различного назначения, изготовлении и ремонте электротехнических устройств и во многих других ситуациях.

Подготовка фуговального агрегата к работе

Перед началом строгания настраивают конструктивные части и контролируют установку рабочих элементов.

Регулировка стола фуговального станка

Разницу поверхностей задней и передней плит устанавливают в диапазоне от 1,25 до 1,5 мм, это дает возможность выверки плоскости за два прохода заготовки. Чтобы в процессе работы параметры установки задней плиты не изменились, предусмотрены стопорные устройства для фиксации. Между ножевым валом и губкой задней плиты стола обеспечивают расстояние 5 мм.

Материалом для плит стола служит серый чугун. С обратной стороны рабочей плоскости выполнены жесткие ребра для снижения вибрационного движения. Для предотвращения износа плитных торцов при истирающей нагрузке делают стальные накладки, они же служат для уменьшения расстояния от кромок лезвий и обеспечивают дополнительную безопасность работы.

Установка рабочих лезвий

Ножи выбирают с прямолинейными лезвиями, отклонение проверяют щупами и проверочной линейкой, при этом зазор не должен превышать 0,1 мм. Подготовленные и проверенные ножи устанавливают в последовательном порядке, при этом кромки лезвий выступают над краем стальных пластин щели на 1−2 мм. Параллельность ножей между собой проверяют контрольным бруском или специальным индикатором.

При использовании индикатора точность установки больше, чем при использовании контрольного бруска. Избегают перекосов лезвий при закреплении, они должны располагаться на общем цилиндрическом контуре вращения, при этом ось цилиндра совпадает с осью вала для ножей. Запрещается использовать любые типы прокладок при установке лезвий, ножи, пришедшие в негодность от стачивания или изменения ширины лезвия, заменяются в обязательном порядке.

Контрольный брусок

Используется для настройки фуговального станка при установке режущих лезвий. Приспособление изготавливают из твердых пород высушенной древесины, контрольные грани обрабатывают с высокой точностью. Бруски выполняют сечением:

В процессе использования бруска его грани проверяют и дополнительно выверяют и фугуют для удаления зубцов и впадин. При установке ножей измерительное приспособление располагают на задней плите рабочего стола. Поворачивая вал рукой, добиваются касания лезвий нижней стороны бруска. Положение контролируют в трех точках вала, посередине и на концах на расстоянии 70−100 мм от края. Регулировку проводят до тех пор, пока не добьются равномерного выступания ножей на всех промежутках и одинакового касания.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом используются как гибкие, так и жёсткие валы.

В мощных мотокосах, способных обрезать высокую, жёсткую и густую траву и даже маленькой кустарник, применяют цельнометаллические жёсткие приводы. Эти аппараты рассчитаны на длительную работу и обладают высоким крутящим моментом. У них также большие размеры и вес, их носят на плечевых ремнях. В качестве рабочего органа применяют толстую жёсткую леску или мощные ножи из стали — 2-ух, трех или четырех — лезвийные.

Гибкий привод применяют в легких маломощных и маленьких триммерах, которые предназначены для докашивания углов после газонной косилки или подстригания травы на маленьких лужайках. Держат такие триммеры с помощью одной руки, а гибкий вал используется для того, чтобы косить в самой удобной позе. Режущий компонент подобных аппаратов — леска небольшой или средней толщины или очень легкий двух-лезвийный нож. Если появится перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, в основном, происходит возле узла крепления вала к двигателю. Если не получается приобрести «родной вал, то выбирать из приводов подходящей длины необходимо в направлении оплетки. Такие приводы могут вращаться исключительно в одну сторону.

в начале сезонных работ и после смены привода следует удалить останки старой смазки, вымыть бензином или остальным растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Зачем нужен гибкий вал

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус. Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления. В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели. Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий. С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Особенности конструкции

Гибкий вал для дрели способен изгибаться в любых направлениях, что собственно и является его основным преимуществом. Такая возможность вала была достигнута за счет применения следующих деталей:

• Стальной трос, играющий роль вращающегося сердечника.
• Проволока в виде спирали, располагающаяся снаружи устройства.

Вал снаружи покрывается специальной оболочкой, благодаря которой предотвращается вытекание смазки. Эта смазка способствует уменьшению трения, а также защищает сердечник от механических воздействий(истирания), повреждений и попаданию влаги.

Конструкция гибкого вала предусматривает применение подшипников, к которым крепится трос. Именно благодаря подшипникам обеспечивается вращение троса, который с одной стороны крепится к хвостовику, а с другой к патрону. Качественная насадка на дрель стоит около 2000 рублей. Есть модели дешевле, но все зависит от производителя и качества товара.

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла. Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки

Самодельная конструкция вала позволит не только сэкономить финансы, но еще и получить изделие необходимой длины. Стандартные изделия, выпускаемые производством, имеют длину не более 50 см. Иногда этого не достаточно, поэтому приходится прибегать к самостоятельному изготовлению оснащения для дрели.

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

Продукция

ГИБКИЕ ВАЛЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПЕРЕДАЧИ ВРАЩЕНИЯ НА РАССТОЯНИЕ.

Гибкие валы позволяют значительно облегчить процесс шлифовки, т.к. привод (двигатель) находится в стороне, а рабочий держит в руках только насадку с инструментом. Вращательный момент передает гибкий вал .

Могут использоваться совместно с дрелью .

ПРЕЙМУЩЕСТВА :

Передача момента на расстояние

Длина до 5 метров

Возможность обработки труднодоступных мест

Большая гамма сменных насадок (прямые, угловые, «болгарки», ленточные, трубополировальные)

Позволяют использовать весь спектр насадок на одной шлифвальной машине

Небольшой вес

Практически отсутсвующая вибрация

Простота в обслуживании

Большой ресурс

Гибкий вал состоит из внутренего вала (троса) с соединительными элементами и эластичной, защитной, армированной оболочкой с соединительными элементами.

Два типа подсоединения : тип G и тип DIN

СХЕМА ПОДСОЕДИНЕНИЯ :

СТАНДАРТНЫЕ РАЗМЕРЫ И ТИПЫ СОЕДИНИЙ ГИБКИХ ВАЛОВ:

соединения	Гибкий вал	Диаметр х длину, мм	Макс. скорость	Вес	Внутрений вал	Внешняя оболочка
К двигателю	К насадке	№ для заказа	внутренего вала	об/мин	кг	№ для заказа	кг	№ для заказа	кг
NA 4 X 1250	G 28	G 16	30 001 02	4 X 1250	40 000	0.500	30 034 01	0.120	30 036 02	0.330
NA 4 X 1250	DIN 10	G 16	30 002 02	4 X 1250	40 000	0.450	30 038 01	0.120	30 039 02	0.330
NA 7 X 1500	G28	G 22	30 009 02	7 X 1500	20 000	1.250	30 041 01	0.400	30 040 02	0.850
NA 7 X 1500	DIN 10	G 22	30 007 02	7 X 1500	20 000	1.250	30 043 01	0.400	30 042 02	0.850
NA 7 X 2000	DIN 10	G 22	49 790 01	7 X 2000	25 000	1.700	49 791 01	0.600	49 792 01	1.100
NA 10 X 1500	G28	G 28	30 015 02	10 X 1500	15 000	2.100	30 045 01	0.700	30 046 02	1.400
NA 10 X 1500	DIN 10	G 28	30 026 02	10 X 1500	15 000	2.050	30 048 01	0.650	30 049 02	1.400
NA 10 X 1500	DIN 15	G 28	30 027 02	10 X 1500	15 000	2.100	30 051 01	0.700	30 052 02	1.400
NA 10 X 2000	G 28	G 28	30 015 03	10 X 2000	15 000	2.500	30 045 02	0.950	30 046 03	1.550
NA 10 X 2000	DIN 10	G 28	30 026 03	10 X 2000	15 000	2.500	30 048 02	0.950	30 049 03	1.550
NA 10 X 2000	DIN 15	G 28	30 027 03	10 X 2000	15 000	2.500	30 051 02	0.950	30 052 03	1.550
NA 12 X 2000	G 28	G 28	30 028 02	12 X 2000	12 000	3.850	30 054 01	1.300	30 055 02	2.550
NA 12 X 2000	DIN 10	G 28	30 029 02	12 X 2000	12 000	3.750	30 057 01	1.300	30 056 02	2.450
NA 12 X 2000	DIN 15	G 28	30 030 02	12 X 2000	12 000	3.800	30 059 01	1.300	30 060 02	2.500
NA 12 X 2000	DIN 15	G 35	30 031 02	12 X 2000	12 000	3.850	30 062 01	1.350	30 063 02	2.500
NA 12 X 2500	DIN 10	G 28	49 952 01	12 X 2500	12 000	4.000	49 953 01	1.600	49 954 01	2.900
NA 15 X 2000	DIN 15	G 35	30 032 02	15 X 2000	8 000	5.250	30 065 01	2.000	30 066 02	3.750
NA 20 X 2500	DIN15	G 35	30 025 01	20 X 2500	8 000	9.450	30 070 01	4.000	30 069 01	5.450

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ ДЛЯ ГИБКИХ ВАЛОВ :

Видео: Как Заменить Гибкий Вал На Триммере

Насадки для бурения

Перед началом работ открутите крепежную втулку на сверле и вставьте конец вала в отверстие для инструмента. Зажим колеса зажимается, как и при установке дрели, прямо в держатель инструмента. Теперь нужно закрепить сеялку так, чтобы она не двигалась от вибрации двигателя и не падала.

Гибкий вал для гравера

Гравер компактен и высокоскоростной. Используется для полировки, шлифования, сверления и фрезерования. Предназначен для работы без особых усилий, высокой точности и короткого времени 30-40 минут. В основном используется ювелирами. Гибкий вал для гравера расширяет число возможных операций, позволяет наносить рисунки и надписи на стекло, металл, пластик.

При работе с гибким валом нагрузка минимальна. Рабочая зона открыта. Удобная ручка позволяет выполнять тонкую работу, точно перемещая рукой инструмент. Профессионалы используют гравер с ножной педалью для регулировки скорости и кнопку блокировки тормоза на ручке.

Валы для кусторезов

В триммере для травы установлены гибкие и жесткие валы. Выбор делается в зависимости от интенсивности нагрузки на косу и жесткости травы, которую вы будете резать. Сплошной вал подходит для тяжелых нагрузок в виде тонких веток кустарников, твердых стеблей и возможных заусенцев, неровного грунта, мусора. Они предназначены для профессионального использования во время рабочей смены каждый день. Такие инструменты обладают повышенной прочностью и весом.

Гибкий вал кустореза установлен на легких моделях триммеров, предназначенных для работы на газонах и в саду. В качестве режущих инструментов используются лески, барабаны и легкие ножи. В случае перегрузки гибкий вал поворачивается. Ломается чаще всего сверху, возле двигателя. Запасные части следует выбирать в направлении верхнего ремня, поскольку они могут передавать вращение только в одном направлении.

На валу нет внешней крышки. Он заменен полостью в рукоятке ленты, которая идет от двигателя в плечо к креплению ножей. В начале сезона и в случае замены вала промойте полость, в которой он находится. Затем залейте его свежим густым жиром, марка которого указана в паспорте на изделие. Вы можете добавлять его каждые 3 месяца.

Спидометр с гибким валом

Легкие кабели передают крутящий момент от оси колеса на магнитную катушку спидометра. Вам нужно знать скорость во время вождения. Когда гибкий вал выходит из строя, стрелка на устройстве находится в крайнем положении или резко скачет, если машина сталкивается с препятствием. Вы можете починить спидометр самостоятельно.

Гибкий вал подбирается в соответствии с маркой автомобиля. Вы можете проверить соответствие по точкам крепления и длине. Должно быть легко установить в прорези редуктора и спидометр. Если установлен неправильно, индикатор скорости будет неправильным. Если вал длинный или имеет небольшой радиус изгиба под торпедой, появится характерный стук. Скорость привода спидометра будет короткой.

Предназначение

Гибкий вал для дрели представляет собой специальную насадку, способную передавать крутящий момент от электромотора дрели на несоосный ему инструмент. Таким образом, появляется возможность заставить вращаться наконечник со сверлом, находящийся в абсолютно иной, по отношению к оси электродвигателя, плоскости, а также изменить его положение при первой же необходимости. Благодаря особенностям конструкции вал легко сгибается в нужном направлении и позволяет выполнять работу в труднодоступных местах, куда подобраться стандартной дрелью технически невозможно.

Внешне гибкий вал представляет собой удлинённую гнущуюся насадку, один конец которой закрепляется на дрели при помощи наконечника, а второй оснащён цанговым зажимом, предназначенным для фиксации фрезы, бора либо сверла. Благодаря гибкому валу нет необходимости держать тяжёлую дрель, что позволяет выполнять довольно тонкую и кропотливую работу. Например, при помощи данного приспособления можно просверлить отверстия диаметром от 1 мм, зачистить деталь в труднодоступном месте и закрутить винт там, где дрелью или шуруповёртом, не оснащёнными дополнительным оборудованием, не подобраться.

При помощи гибкого вала можно заниматься обточкой деталей из различных материалов, гравировкой любых поверхностей либо использовать его как шлифовальный станок. Причём выполнение гравировки при помощи вала особенно удобно. Это объясняется небольшой толщиной рабочего наконечника, в который устанавливается бор, и возможностью обхватывать его пальцами как шариковую ручку.
