Геодезическая рулетка. Специалист больших замеров

Рулетка геодезическая 30 м, 50 м, 100 м – измерим всё!

Не будет большим преувеличением сказать, что рулетка геодезическая – это самая большая измерительная лента, по большому счету это наидлиннейшая рулетка. Её размер варьируется в зависимости от модификации от 20 до 100 метров. Как и следует из названия этого инструмента, им пользуются геодезисты и строители при распланировании и разметке больших открытых строительных объектов и просто размежевании земельных участков.

А вот 20-метровая рулетка, как признаются мастера, используется меньше всего, поскольку ей составляет конкуренцию двукратное применение обычной 10-метровки, имеющейся в наличии почти у каждого строителя. Что же касается ширины ленты, то она колеблется от 10 мм до полутора-двух сантиметров. Основу рулетки геодезиста, так же, как и строителя, составляет стальная или пластиковая достаточно жесткая лента с нанесенными на неё преимущественно гравировкой или вытравлением измерительными делениями. Правда, тесемочные ленты тоже достаточно популярны.

Вариативное для обычной рулетки защитное покрытие на ленте, не позволяющее затираться градуировке, тут становится обязательным и особо износостойким и антикоррозийным. Корпус зачастую у этого вида не закрытый, как обычно (такой применяется на небольшой длине), а представляющий собой открытую рамку с рукояткой для ручного скручивания ленты. Оборудованный удобной ручкой и колышком для закрепления в земле корпус изготавливают преимущественно из пластика, но встречаются и металлические варианты. Все корпуса выпускаются обязательно ударопрочными.

Еще одним обязательным элементом для рулетки геодезической является кольцо на начале ленты, позволяющее закрепить его за колышек, обозначающий точку начала отсчета. В случае наличия в рулетке системы автоматического скручивания ленты не менее важную роль приобретает надежный стопор на катушке, не дозволяющий самопроизвольного сворачивания, которое, во-первых, может помешать работе сбивкой расчетов, а во-вторых, и это, пожалуй, главное – привести к ранению рук. Поэтому будьте внимательны: высокая скорость автосворачивания – это и большая польза, и повышенная опасность.

Все измерительные металлические рулетки до 100 метров выпускают в соответствии с межгосударственным стандартом ГОСТ 7502-98, принятым Межгосударственным Советом по стандартизации, метрологии и сертификации. Градуировка инструмента отвечает 2-му и 3-му классу точности, что означает возможность отклонения в обе стороны, например, на миллиметровом делении не более 0,15 и 0,20, соответственно.

Перспективы использования

Геодезическая рулетка, как инструмент для различных измерений, постоянно совершенствуется. Все активнее применяются лазерные дальномеры, которые порой называют лазерными рулетками. Они обладают высокой точностью, расширенными функциями, простотой в использовании.

Однако геодезические рулетки остаются востребованными, прежде всего потому, что лазерные устройства в сравнении с ними чрезмерно дороги. При измерениях с помощью такой рулетки зачастую нет потребности в быстродействии, показываемом лазерным устройством. Кроме того, механический инструмент оказывается значительно надёжней электронного в сложных условиях эксплуатации.

Нет оснований полагать, что в ближайшие годы подобные рулетки повсеместно будут вытеснены лазерными. К тому же на современном рынке геодезических рулеток имеется множество интересных моделей рулеток для геодезических измерений различных фирм по доступной цене.

https://youtube.com/watch?v=ZJ8PIkrBWm0

Рейтинг шуруповёртов. Примеры высокой надёжности

Плазморезка металла. Точно и быстро!

Где её используют?

Этот инструмент нужен там, где определяются расстояния между точками на достаточно большом расстоянии.

Он широко применяется там, где нужно выполнить:

  • геодезические, картографические и топографические работы при подготовке к возведению и эксплуатации строительных объектов;
  • исследование периодических и возрастных горизонтальных деформаций суши, определения координат точек на ней;
  • проектирование и осуществление землеустроительных работ, связанных с пользованием землёй и её мониторингом;
  • пространственно-геометрические измерения на поверхности земли с дальнейшим отражением объектов на планах и картах.

Помимо измерений, связанных с геодезией, геодезическая рулетка сегодня широко применяется при строительно-монтажных и ремонтных работах на зданиях и сооружениях, обустройстве территорий и ландшафтном дизайне приусадебных участков. Интересно, что с помощью её даже измеряют дальность метания спортивных снарядов (копьё, молот и пр.).

Лучшая измерительная рулетка длиной от 10 метров

TOPEX 28C412

Изделие польских производителей. Длина стальной измерительной ленты 20 м, ширина 12,5 мм, внешняя оболочка пластиковая. Модель идеально подходит для бытового применения. Свободный конец измерителя фиксируется металлическим крючком, что существенно упрощает работу. Эргономичный ремешок позволяет переносить девайс на руке.

Преимущества:

  • высококачественный металл, из которого выполнена лента: хорошо гнется, не ломаясь при этом;
  • небольшая ширина ленты (удобно при замере строительных кладок);
  • ремешок-переноска.

Недостаток: хрупкий пластик корпуса.

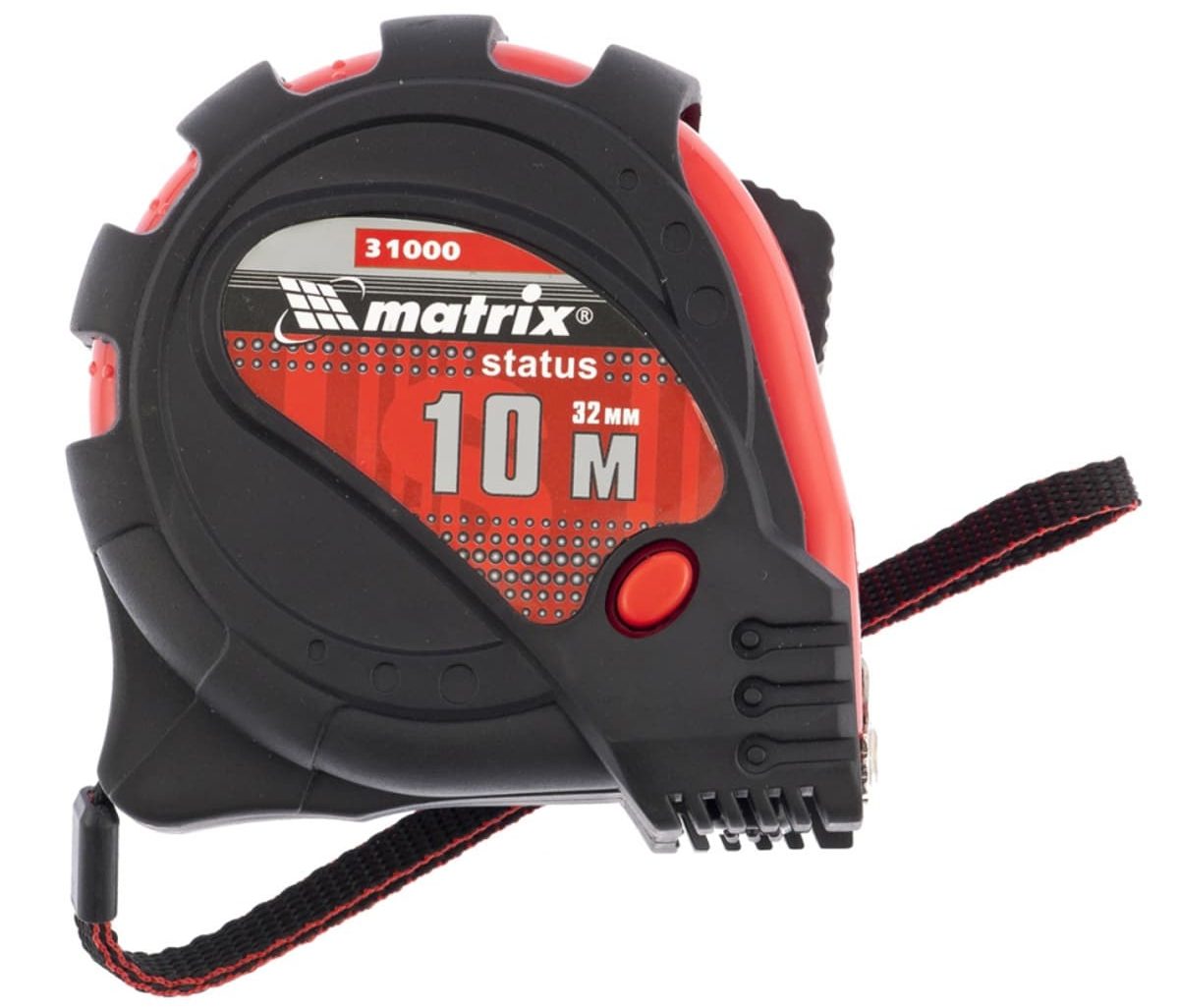

MATRIX 31000

Эта модель — воплощение немецкого качества. Корпус пластмассовый, с противоскользящим покрытием из резины. Его размеры продуманы таким образом, что рулетка прекрасно помещается в руке. Длина изделия 10 м, ширина 32 мм. Это дает возможность пользоваться измерителем как в быту, так и на профессиональных строительно-ремонтных работах.

Специфика:

  • корпус из пластика с обрезиненным покрытием. Девайс удобно держать в руке, а при случайном падении он остается невредимым;
  • специальное полимерное покрытие делает ленту неуязвимой для абразивного воздействия и истирания;
  • 3 фиксатора для измерительного полотна;
  • удобный ремешок-переноска;
  • продолжительный рабочий ресурс;
  • магнитный ограничитель, позволяющий фиксировать прибор на металлической поверхности.

Линейка и её портативные аналоги

С простейшим измерительным устройством – линейкой – все мы хорошо знакомы со школы и точно знаем, что это плоская неширокая тонкая полоска, на которую нанесены деления в сантиметрах и миллиметрах. Изготавливают их, как и раньше, из дерева, металла и пластика. Для более серьезных исследований габаритов используют большую измерительную линейку, названную “метром”, поскольку таков её размер: 1000 мм, или 100 см, или 1 м. Материалы для её изготовления те же, хотя, чаще всего, мы сталкиваемся именно с деревянной модификацией. Разгуливать с метровой линейкой, прямо скажем, бывает не всегда удобно, а значит есть необходимость в более удобных портативных версиях.

  • Складной метр – это такая складывающаяся метровая линейка, которая состоит из 10-ти отрезков по 10 см, соединенных заклепкой. Выпускается, как и обычная линейка, из дерева, пластика и металла. Используется представителями рабочих специальностей: слесарями, столярами, плотниками и т.д., в последнее время практически вытеснена рулеткой.
  • Сантиметр или сантиметровая лента – лента из гибкого материала, преимущественно тесьмы или клеенчатой ткани, длиной в метр-полтора. На неё обычно наносят не только миллиметры и сантиметры, но и специальные масштабные деления: их четыре в обычном сантиметре. Их выпускают двух модификаций: просто лентой и сворачивающейся вручную в специальный пластиковый корпус. Этими лентами пользуются закройщики и швеи, а также спортсмены для измерения изменений в объемах мышц.
  • Рулетка строительная – специальное измерительное устройство длиной от 1 м до 10 м, представляющее собой стальную или пластиковую ленту, убирающуюся в небольшой корпус из металла или пластика. В зависимости от модели, скручивание происходит вручную или автоматически. Деления с сантиметрами и миллиметрами часто наносят на обе стороны ленты, на которую поверх этого нанесено еще и специальное покрытие, защищающее градуировку от стирания. Поперечная плоскость ленты имеет несколько выпуклую основу, что обеспечивает её жесткость при большой длине. Устройство может быть оборудовано уголком или кольцом в начале ленты и стопором на выходе из корпуса катушки. Рулетками малого метража пользуются просто в быту, а средней и большой длины – ремонтники и строители. Но есть и очень большая рулетка 50 метров – геодезический специальный инструмент. О нём расскажем особо.

История измерительного вопроса

То, что нашим далеким предкам, точно так же, как и современным строителям и хозяевам земельных угодий, приходилось заниматься время от времени разметкой территорий, не вызывает никаких сомнений. Вот только современных измерительных технологий, да и самих достаточно удобных инструментов не было. Однако работать-то надо было, и люди по всему миру с успехом использовали то, что, как говорится, было под рукой: части тела, шаги и т.д. Так и появлялись в разные периоды всевозможные меры длины: локти, аршины, сажени, дюймы, фунты и т.д.

Время шло, масштабы работ и, соответственно, необходимых измерений увеличивались, человек придумывал простые подручные инструменты, которые бы помогали мерить все вдоль и поперек. Например, прообразом хорошо сегодня знакомой всем строительной рулетки служило устройство, состоящее из двух колышков и привязанной к ним веревки, по всей длине которой через равные длины были завязаны узелки.

А вот еще одно устройство, которым многие землемеры пользуются и поныне – землемерный циркуль. Это такой деревянный инструмент, который и впрямь похож на знакомый всем по школе циркуль, “ноги” закреплены поперечиной, обеспечивающей четкость разметки в шаг 2 м. А в своё время таким циркулем на Руси мерили сажени, а его один шаг назывался землемерной саженью. Но с тех пор уже много воды утекло, вернее земли перемерено, и такие циркули постепенно становятся своего рода архаизмом.

Как она устроена?

Конструкция геодезической рулетки несколько непривычна для тех, кто пользуется обычной. Прежде всего, такая рулетка по габаритам значительно больше традиционной. Для переноски она обычно комплектуется специальным ремнём. Изготавливается в открытом или полуоткрытом корпусе. Это очень удобно для контроля намотки ленты на барабан рулетки.

Сам корпус может быть изготовлен из алюминиевого профиля, либо прочных пластиковых материалов. Он часто оснащается заострённым штырём или крюком для закрепления инструмента во время измерений. В ручку для ношения рулетки, часто встраивают сматывающее устройство, которое может иметь различные соотношения оборотов ручки и барабана.

Это обеспечивает быстрое сматывание ленты. Некоторые рулетки оснащаются сильным автоматическим механизмом, возвращающим мерную ленту с планетарным редуктором. Лента измерительного полотна делается шириной не меньше 13 мм для предупреждения его излишней скручиваемости во время замеров.

Какой бывает геодезическая рулетка?

Главная особенность такой рулетки — длина измерительного полотна. Если у обычной рулетки она доступна в пределах 10 м, то геодезическая рулетка может измерять длину в 30, 50 или 100 метров. Она, как правило, рассчитана на сложные климатические условия эксплуатации. Может выдерживать температуры от 40 градусов мороза до плюс 50 градусов по Цельсию и почти 100-процентную влажность. Такая рулетка имеет большие габариты, чем традиционная. Она и тяжелее.

Мерительным элементом такой рулетки является лента для замеров. Она обычно изготавливается из тонкой, высокопрочной закалённой стали или износоустойчивых синтетических материалов. Такие ленты, как правило, имеют высокопрочный защитный слой, необходимый, чтобы предупреждать коррозию и механические повреждения. Они способны выдержать удары, изломы, образование петель и сгибание при работе в местах со сложными условиями измерений

Это особенно важно, когда геодезическая рулетка эксплуатируется в неблагоприятной внешней среде

Такая лента в целях её защиты может покрываться:

  • полиамидным покрытием;
  • антикоррозийным фосфатным слоем;
  • синтетической смолой;
  • высокопрочной эмалью;
  • прозрачным износоустойчивым лаком.

Шкала разметки сделана так, чтобы можно было удобно и быстро замерять большие расстояния. Она может показывать расстояние в метрах, дюймах и миллиметрах в зависимости от места эксплуатации. Многие геодезические рулетки имеют шкалу, по которой удобно фиксировать замеры в любую сторону.

Обычно обозначение числа метров на рулетке выделяется жирными цифрами или цветом для удобства. В некоторых рулетках предусмотрена возможность замены лент в соответствии с потребностями измерений. Многие рулетки оснащены механизмом фиксации ленты для точности проведения замеров.

Современные устройства конкурируют с рулеткой геодезиста

В современном строительном мире на пятки привычной нашему глазу стальной рулетке всё уверенней наступают современные средства измерения, такие как ультразвуковые цифровые устройства и лазерные приспособления, которые, кстати, тоже именуют рулетками.

  • Ультразвуковая рулетка или дальномер – это такое устройство, в основе которого лежит прибор, отправляющий ультразвуковой сигнал, который должен отразиться на объекте, до которого производится измерение, и, вернувшись, сообщить информацию о расстоянии. Помогает в наведении на цель лазерная указка. Питание идет от батарейки. Это достаточно небольшой по размеру прибор, способный запоминать небольшой объем информации.

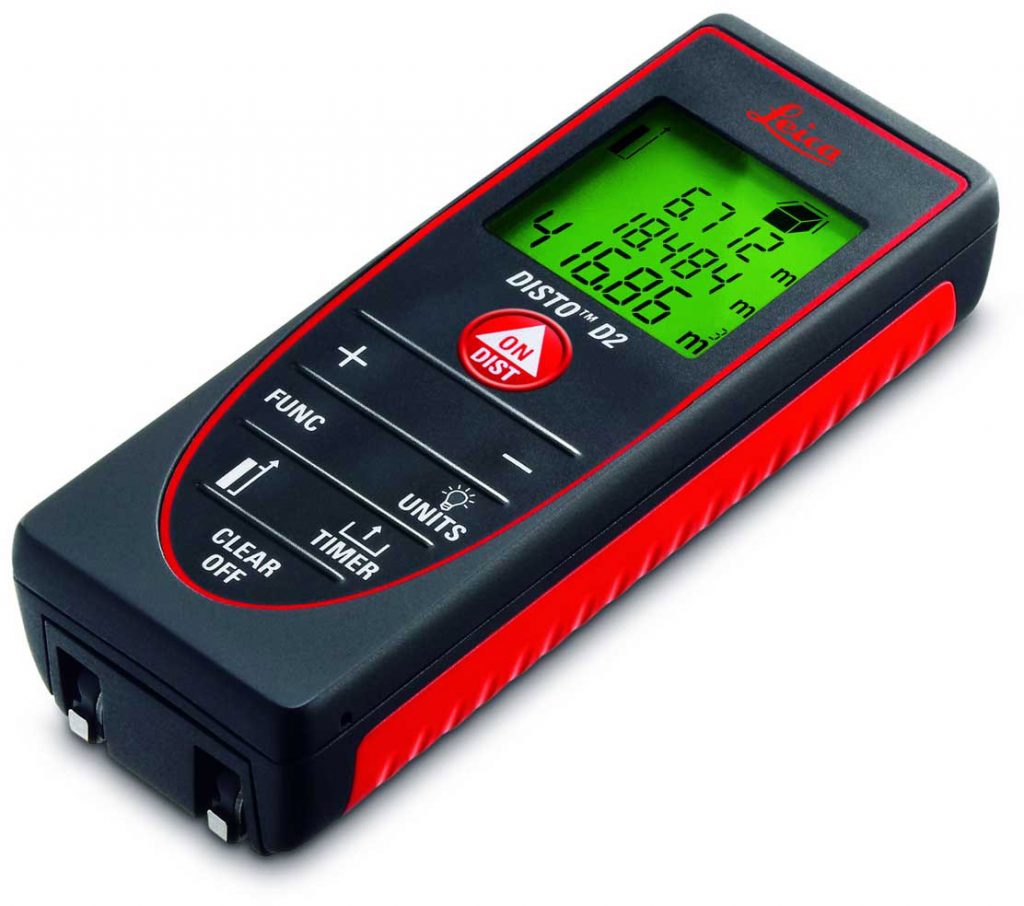

  • Лазерная рулетка или дальномер – устройство, которое измеряет расстояние при помощи лазерного луча, отражающегося от поверхности расположенного напротив объекта. Питание этого маленького устройства тоже осуществляется от батареи, результаты измерений выводятся на дисплей, есть функции сохранения небольшого объема информации. Гарантированная дальность измерения большинства устройств в районе 25 метров с погрешностью в 2 мм.

Однако при всех своих несомненных плюсах эти лазерные и ультразвуковые приборы не способны заменить стальную или тесемочную ленту при больших расстояниях, в так называемых “полевых” условиях. Поэтому даже в таком, казалось бы, несложном деле, как расчет и разметка ленточного фундамента для забора длиной метров в 40, пятидесяти или стометровая рулетка, во всяком случае пока, вне конкуренции. А для того, чтобы отмерить от намеченной линии перпендикуляр, вам понадобится простой строительный угольник и ещё одна большая рулетка.

Классификация по назначению

На рынке представлено несколько видов продукции с разной областью использования. Градация эта весьма условна. Например, на строительстве вполне уместна землемерная модель. Тем не менее, такая классификация позволяет точнее определиться с покупкой:

  • строительные. Небольшие легковесные изделия. Корпус, как правило, пластиковый с антискользящим прорезиненным покрытием. Рабочее полотно металлическое с полимерной защитой (полиамид). Зацеп крючкообразной формы, иногда — намагниченный. Пружина и фиксатор отвечают за сматывание ленты. Используют такие модели не только в профессиональном строительстве, но и в быту;
  • геодезические. Их еще называют землемерными. Оболочка выполнена из пластика или металла, лента — из стеклопластика. Способ сматывания — ручной, с помощью специальной рукоятки на корпусе. Зацеп кольцевидный. С его помощью можно зацепить измеритель за колышки;
  • лазерные. Строго говоря, эти измерительные инструменты имеют мало общего с классической рулеткой. Но с измерением расстояний они справляются на «ура». Недостатки: возможны измерения только по прямой и необходимость в специальном программном обеспечении. Конкретная дальность замера зависит от класса устройства;
  • рулетка-брелок. Миниатюрное, сверхкомпактное устройство. Выглядит вполне симпатично в качестве брелока для ключей. Длина измерительной части не превышает 2 м, но для небольших замеров этого нехитрого девайса бывает достаточно.

Лучшие измерительные рулетки длиной до 5 метров

MILWAUKEE STUD 5м

Надежный и удобный измерительный инструмент, оснащенный «умным» механизмом остановки ленты при помощи пальца. Высокопрочное рабочее полотно удерживается на весу в горизонтальном положении, будучи высвобожденным на длину до 3 м. Оболочка изготовлена из нескользящего прорезиненного пластика, устойчивого к влажности и ударам. Крепление для ремня отличается особенно удобной формой. Технология EXO 360, использованная для изготовления измерительного полотна, обеспечивает длительный срок службы, а также стойкость к износу и разрушению. Длина и ширина изделия — 5,0 м; 27 мм соответственно. Класс точности — II.

Armero A101/252 25 мм x 5 м

Пятиметровая магнитная рулетка из нейлона с шириной полотна 25 мм, предназначенная для измерительных работ при ремонте и строительстве. Armero — знаменитый итальянский бренд. Сама рулетка изготовлена в Испании. Корпус из ABS-пластика оснащен резиновыми противоударными вставками, которые предохраняют изделие от повреждения. Стальная лента с покрытием из нейлона отличается повышенной износоустойчивостью. Масса изделия 0,33 кг. Двусторонняя шкала делает работу с устройством еще более удобной.

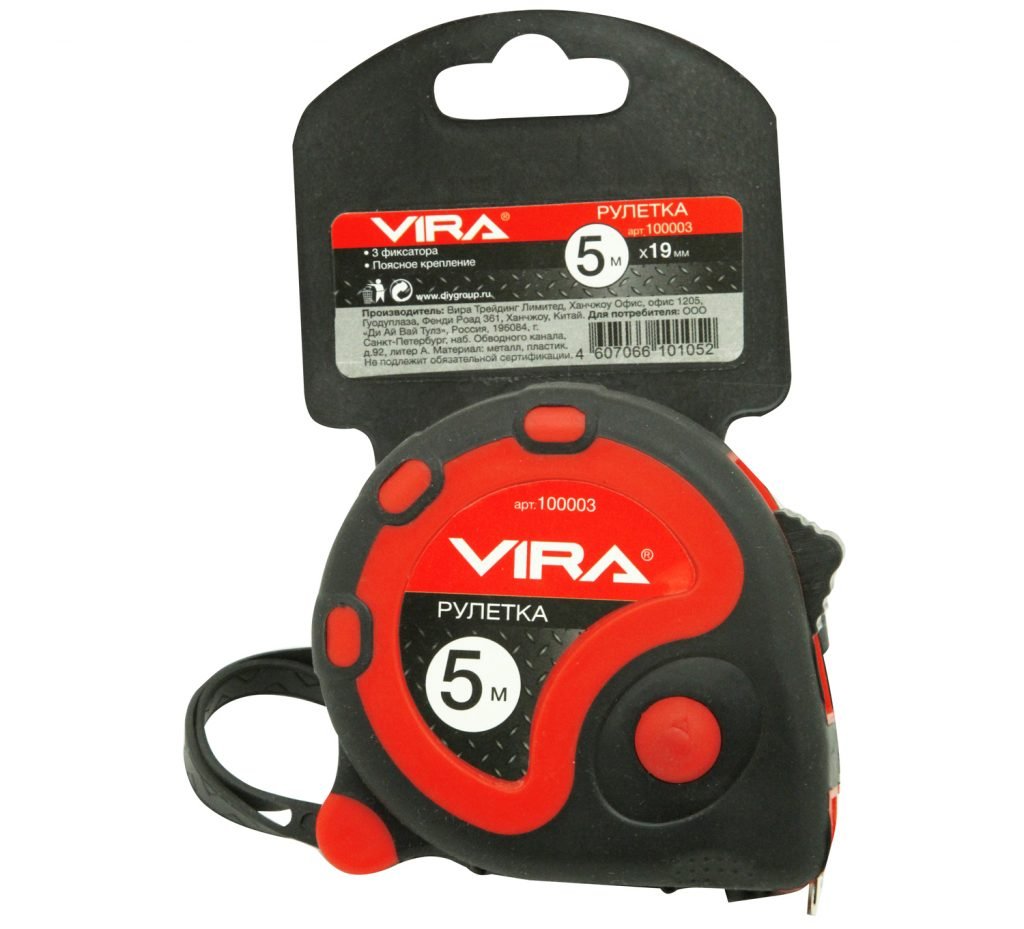

Vira 100003 19 мм x 5 м

Универсальное устройство от российской компании для бытового и профессионального применения с металлической лентой длиной 5 м и тремя фиксаторами. Ширина полотна 19 мм. Тип шкалы — сантиметровая. Защитное покрытие позволяет работать с устройством в любую погоду. Для изготовления корпуса использован пластик. Модель оснащена поясным креплением в виде клипсы, что упрощает транспортировку. Имеется также петля для ношения рулетки на руке.

Лучшая измерительная рулетка длиной до 10 метров

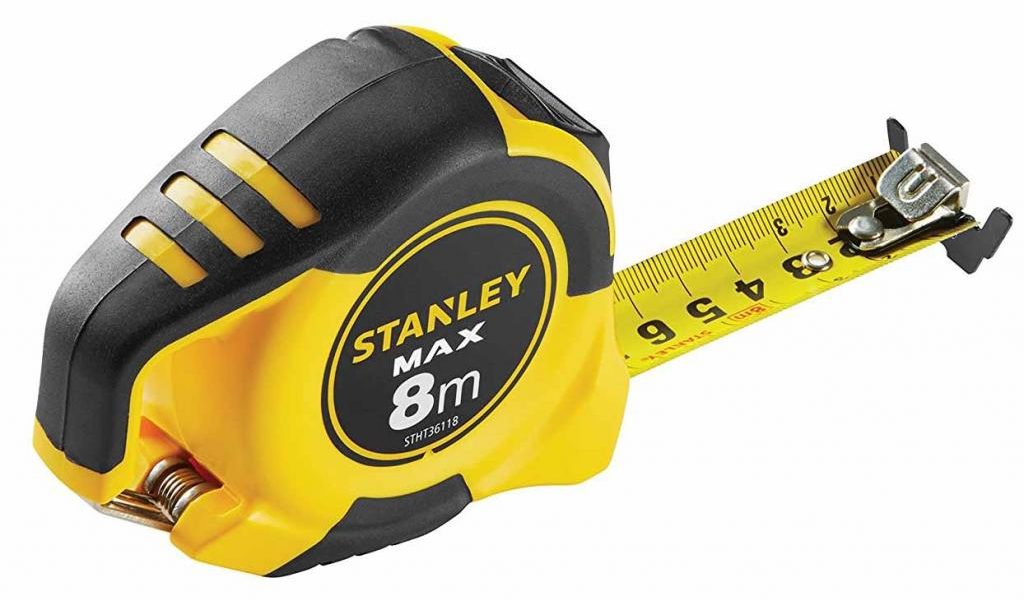

STANLEY MAX STHT0-36118 25 мм x 8 м

Магнитная рулетка длиной 8 м, оснащенная эргономичным креплением на поясе. Магнитный зацеп позволяет работать с конструкциями из металла. Пластиковый корпус с нескользящим резиновым покрытием устойчив к ударам и другим механическим воздействиям. «Сантиметр» выполнен из стали, с запатентованным покрытием из нейлона Mylar. Полотно удерживается в горизонтальном положении при высвобождении до 3 м. Ширина измерительной ленты 25 мм, масса прибора 0,4 кг. Шкала сантиметровая, двусторонняя.  Практически во всех отзывах покупателей отмечается исключительное качество и надежность американской продукции. Крючок прикреплен к свободному концу полотна при помощи 3 заклепок.

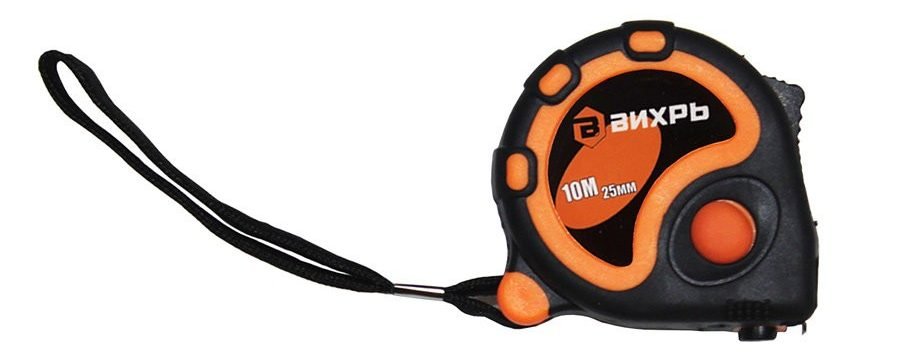

ВИХРЬ 73/11/1/3 25 мм x 10 м

Назначение рулетки ВИХРЬ (10 м, ширина ленты 25 мм) — эксплуатация в разных условиях. Благодаря конструктивным особенностям устройства точность линейных измерений очень высокая. Жесткость полотна при этом сохраняется. Внешняя часть выполнена из обрезиненного пластика. Масса изделия 0,5 кг. Дизайн — отличный (на фото и в реальности).

Особенности модели:

  • 3 уровня фиксации;
  • петля на запястье для удобства переноски.

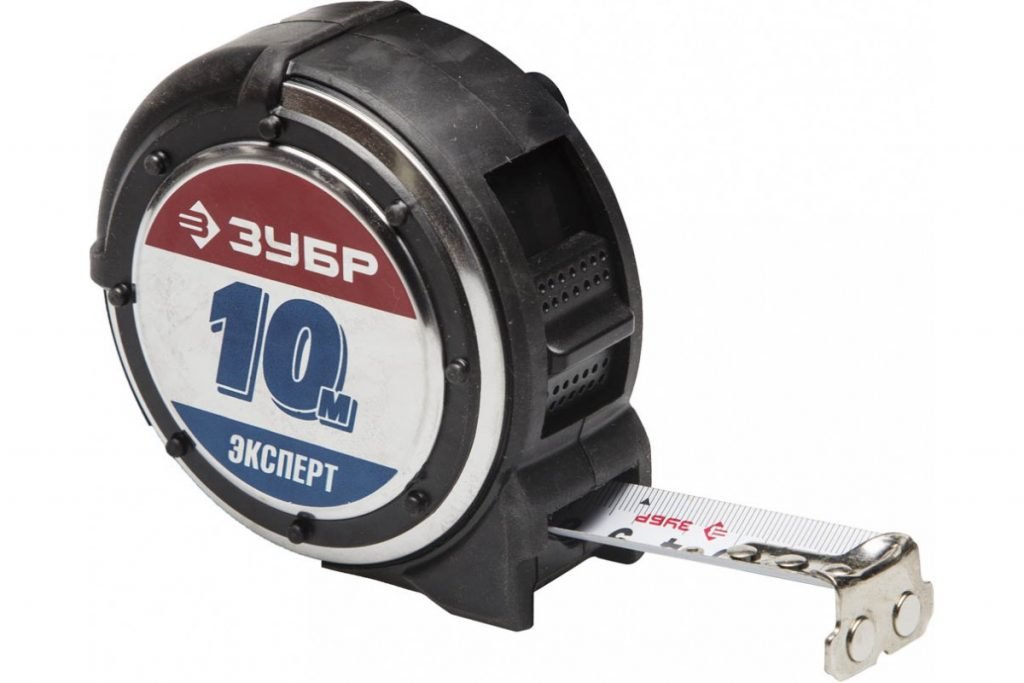

ЗУБР 34057-10-25_z01 25 мм x 10 м

Продукт популярной российской марки ЗУБР подходит для профессионального применения. При использовании этой рулетки высокое качество линейных замеров обеспечено. Мерительное полотно стальное, корпус из ударопрочной прорезиненной пластмассы. Длина его 10 м, ширина 25 мм. Благодаря эргономичной форме устройство не выскальзывает из рук, очень удобно в эксплуатации.

Особенности:

  • кнопка автостопа, позволяющая зафиксировать измерительное полотно на заданной длине;
  • высокопрочная лента из термообработанной стали;
  • пластиковый корпус с резиновым противоударным чехлом.

Основные достоинства модели: надежность, продолжительный срок службы, точные измерения. Рулетка изготовлена в соответствии с ГОСТ 7502-98.
