Преимущества использования
Станки с ЧПУ производят гравировку самостоятельно, по заданным координатам и контуру. Современные оперативные программы быстро усваиваются станочниками и любителями, позволяют создавать рельефы любой сложности. Преимущества гравировального оборудования с ЧПУ:
- высокая точность обработки;
- экономия рабочих ресурсов;
- низкая себестоимость;
- создание любых партий совершенно одинаковых деталей;
- обработка разных материалов на одном оборудовании;
- высокая производительность.
Станки компактные, занимают мало места. Работают тихо. Многие режимы автоматически регулируются, в зависимости от возникающих нагрузок.
Дополнительные возможности
В некоторых моделях рабочий стол отсутствует: в станках серии BMX заготовка крепится к поперечным швеллерам рамы, станки серии SKL ориентированы на обработку заготовок, крепящихся к тому же основанию, что и рама, и на обработку самой плоскости основания (пример – фрезерная обработка и гравировка габаритных каменных плит). Но опционально мы можем смонтировать рабочий стол из алюминиевого профиля T-slot и на таких станках.
Станки серий SKL и VSK оснащаются управляемой четвертой осью, используемой для 3D-обработки цилиндрических заготовок диаметром до 250 мм и длиной до 800 мм.
Станки Cutter комплектуются немецкими шпинделями Cress. В каждой конкретной модели устанавливается шпиндель определенной мощности, но в некоторых станках она может быть увеличена.
Шпиндели охлаждаются воздухом, но опционально возможна и установка водяного охлаждения.
Еще один параметр, который мы изменяем по просьбе заказчика, чтобы оборудование подходило для решения ставящихся перед ним задач – величина хода шпинделя по оси Z.
Возможность внесения конструкционных изменений указана в описаниях к станкам в каталоге. Но, поскольку мы совершенствуем технологический процесс и развиваем производство, некоторые данные могут там отсутствовать. Для получения ответов на интересующие вас вопросы по модернизации станка под конкретные задачи рекомендуем связаться с менеджерами (кнопка слева “задать вопрос”).
Рейтинг лучших производителей
На рынке основные страны, выпускающие гравировально-фрезерные станки: Германия, Россия, Япония, Китай.
Справка! Среди станков из Поднебесной много качественной продукции. Определить ее можно по более высокой цене, чем аналогичное оборудование других производителей из КНР, и гарантии от 2 лет.
Среди производителей настольных моделей для домашней мастерской и массового производства, наиболее популярны компании:
- RuStan.
- Redwood.
- Hyundai Wia.
- GCC Jaguar.
- Zenitech.
- JCC.
- Kami.
Продукция под этими брендами отличается надежностью и простотой управления. Все фирмы имеют на территории РФ свои представительства, обеспечивают продажу и гарантийный ремонт.
Обзор лучших моделей для домашней мастерской
Среди большого количества моделей фрезерно-гравировальных станков, предназначенных для домашних мастерских, особой популярностью пользуются несколько моделей.
WOODTEC MN 6090
Станок выполняет работы в 2D и 3D пространстве. Гравирует: дерево, модельный пластик, фанеру, МДФ, ДСП, искусственный камень, оргстекло. Предназначен для работы в отраслях хобби и бизнес. Используется для выполнения операций по изготовлению:
- мебели;
- дверей;
- элементов фасадов;
- сувенирной продукции.
Технические характеристики:
- мощность шпинделя 1,5 кВт;
- частота вращения до 18 000 об/мин;
- напряжение 220 В;
- мощность станка 1,95 кВт;
- размер стола 890×1200 мм.
Перемещение по осям X, Y, Z шаговыми двигателями. В комплекте поставки программное обеспечение и руководство по эксплуатации на русском языке.

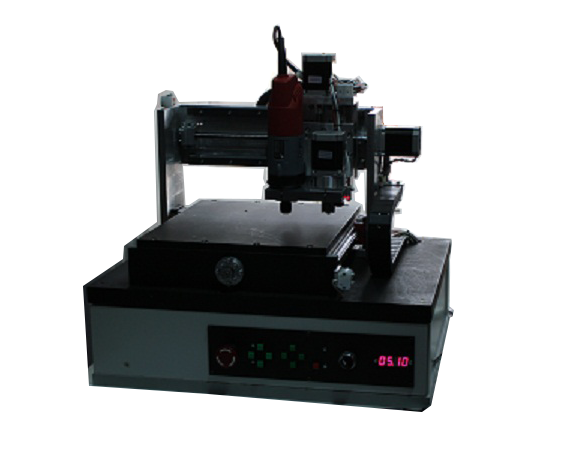

ПОТОК-НМ
Модель отличается высокой точностью обработки. Предназначен станок для гравировки по программе и произвольных надписей, создания плат под электронные схемы, нанесения алмазной грани. Стол неподвижный из алюминиевого сплава, размером 334×364 мм. Направляющие портала рельсовые марки HIWIN. Обрабатывает алюминий и цветные сплавы, пластик, дерево.
Станки Cutter. Краткое описание производственного процесса
При сборке рамы для мало- и среднегабаритных станков мы используем панели из закаленного и состаренного алюминия и станочные алюминиевые профили. Применение алюминия снижает вес конструкции, особая форма профиля повышает ее прочность. Используемые профили изготавливаются методом горячей экструзии по чертежам, разрабатываемым нами для каждой модели станка отдельно, с учетом нагрузки на раму. Для улучшения шероховатости и предотвращения окисления поверхность анодируется. В конструкции широкоформатных станков рама усиливается стальными элементами.
В процессе сборки применяются только болтовые соединения. Мы не используем сварку, чтобы не создавать дополнительных напряжений в элементах рамы и местах стыков, поэтому основание сохраняет стабильность своей геометрии даже в условиях интенсивной эксплуатации станка.
После сборки рамы она проверяется на перпендикулярность сопрягаемых элементов и плоскостность основания. Далее монтируется рама портала, шарико-винтовые передачи и их опоры, направляющие. В малогабаритных станках используются цилиндрические рельсы SBR, в широкоформатных – профильные GR. Подключаются шаговые приводы, укладываются кабель-каналы, опционально (в зависимости от модели) монтируется рабочий стол.
Конструкция еще раз проверяется на жесткость и прямолинейность. Монтируется шпиндель, подключается управляющая электроника. Станок, готовый для проведения тестирования:
Последний этап – подключение кабелей приводов и шпинделя к блоку управления и проведение пуско-наладочных работ. Подробнее процесс подключения и проверки станка описан в видео.
Конструкция
Гравировальное оборудование представляет собой группу фрезерных станков, предназначенных для неглубокой обработки детали. Станки делятся:
- консольные;
- бесконсольные.
В консольных моделях деталь перемещается вместе со столом, по вертикальным направляющим в станине и горизонтальным на консоли и салазках. Обработка производится в разных плоскостях, в зависимости от расположения шпинделя. Бесконсольные модели имеют неподвижный стол с закрепленной на нем деталью. Фреза перемещается со шпиндельным узлом по 3 осям.
Справка! Точность обработки на консольных станках выше, чем на оборудовании с неподвижным столом.
Компьютер управляет перемещением портала и закрепленного на нем режущего инструмента через 3 шаговых двигателя. Шпиндель имеет свой отдельный привод. На станках обрабатывают различные по твердости и вязкости материалы, их условно разделяют на группы по основным видам:
- металл;
- дерево;
- стекло;
- камень.
Каждая группа гравировальных станков имеет свои особенности. Конструкция и принцип работы у них одинаковый. Гравировальные фрезерные станки состоят из базовых узлов:
- станина;
- стол;
- направляющие;
- шпиндельный узел;
- поперечный винт;
- продольный ведущий вал;
- блок управления.
В зависимости от конструкции, станок может иметь консоль, коробку скоростей, магнитный прижим и другие узлы.
По дереву
Бесконсольные фрезерные станки имеют неподвижный стол с фигурными пазами для крепления деталей болтами с шайбами, применяется пневматика. На оборудовании выполняется:
- гравировка надписей;
- наносятся узоры на фасады мебели;
- вырезаются надписи и фигуры из пластика;
- вырезаются платы.
По программе фреза совершает перемещение по осям X и Y, меняя глубину реза, или движется по контуру, в зависимости от типа программы. В комплект станка входит устройство, удаляющее стружку – промышленный пылесос.
Справка! Максимальная длина стола не превышает 1200 мм. Больше только у специального промышленного оборудования на деревообрабатывающих и мебельных фабриках.
По металлу
По металлу работают консольные станки. Они гарантируют точную обработку стали, чугуна, цветных металлов и сплавов. Массивная станина гасит вибрацию. Шпиндель закреплен неподвижно. Деталь перемещается с консолью по оси Z и со столом в направлении X и Y.
Для крепления заготовки используется:
- механический способ – шпильками через пазы;
- магнитный стол;
- пневматические зажимы.
Тонкие листы удерживаются при гравировке электромагнитами, предотвращающими деформацию тонкого проката. Алюминий, сплавы цветных металлов притягиваются к поверхности стола разряженным воздухом. Стружка удаляется сильным компрессором, вытягивается в специальные контейнеры. При обработке стали и чугуна шпиндель, и режущий инструмент охлаждаются жидкостью.
Важно!
На станках по металлу бесконсольного типа вырезают платы. Они используются в массовом производстве деталей.. Устройства для гравировки по металлу наносят маркировку на различное оборудование и его отдельные части, выполняют объемные надписи рекламного характера и маршрутизаторы, создают предметы декора
Устройства для гравировки по металлу наносят маркировку на различное оборудование и его отдельные части, выполняют объемные надписи рекламного характера и маршрутизаторы, создают предметы декора.
Справка! Для нанесения гравировки на массивные стальные изделия, используют небольшие станки с магнитным креплением. Их устанавливают на большую деталь и обрабатывают заданный участок.
По камню
Гравировальные станки по обработке камня отличаются массивной станиной из стали или чугуна, способной выдержать вес тяжелого материала и погасить вибрацию. Оборудование бесконсольного типа, портал перемещается по продольным направляющим. Площадь стола большая. Деталь крепится с помощью гаек и х болтов к пазам стола.
Режущий инструмент применяется алмазный или с корундовым покрытием. В зону реза – гравировки, подается охлаждающая жидкость. Она предохраняет фрезу от перегрева и быстрого износа, вымывает каменную крошку. Пыль вытягивает пылесос.
