Как врезать замок и петли в межкомнатную дверь фрезером и какие фрезы для этого нужны

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске

Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

  • Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
  • Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
  • Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

Виды ручных установок по фрезерованию

Врезка замка в межкомнатную дверь фрезером намного практичнее, чем дрелью, а тем более стамеской. Для последнего инструмента вообще требуются определенные навыки. Иначе существует опасность повреждения декоративного покрытия двери. К тому же такой процесс занимает довольно много времени.

Ручной фрезер способен справиться с задачей в очень короткие сроки. А бонусом выступает качество работы. Механизм с предельной точностью и не повреждая поверхность двери, сделает все нужные пазы и углубления. И необходимость в доводке возникает лишь в некоторых случаях. Обычно после завершения операции сразу же можно устанавливать запоры.

Но врезку петель фрезером, приспособление делает не до самого конца. На завершающем этапе все же придется немного поработать молотком и стамеской. Чтобы выбрать углы. Но, после прохода фрезы, эта операция становится несложной и занимает немного времени.

Все ручные фрезеры можно поделить на 4 категории:

  • вертикальные;
  • кромочные;
  • комбинированные;
  • специального назначения.

Простой погружной фрезер Источник ytimg.com Вертикальный фрезер еще называют погружным. Он применяется для выемки пазов. Причем ширина и глубина прохода может быть задана заранее. Именно этот инструмент часто используется, как фрезер для врезки замков и петель.

Кромочные фрезеры обрабатывают края деревянных изделий. Их применяют там, где нужна декоративная отделка. Поэтому у них еще есть другое название – окантовочные.

Комбинированный инструмент, как правило, используют профессиональные мастера по дереву. Он совмещает в себе возможности, как вертикального, так и кромочного варианта. И его также можно рассматривать, как приспособление для врезки петель фрезером.

Электроинструмент спецназначения бывает разным. Он выполняет определенные технологические задачи. И самыми распространенными у мастеров выступают дюбельные и ламельные фрезеры. А еще их называют фигирейными. Но все они применяются для фигурной обработки поверхности древесины.

Какие фрезы использовать

Для врезки замка в межкомнатную дверь используются пазовые концевые фрезы с режущей кромкой на боках и торце.

Есть специализация — фрезы, предназначенные именно для этой операции. Они отвечают требованиям по глубине и ширине выборки, резцы выполнены из твердых сплавов (типа ВК8), которые одинаково хорошо выбирают пазы в древесине любой твердости, МДФ, пластике и композитных материалах, хорошо прорезают ламинат.

Такие фрезы выпускаются разных размеров. Средние значения:

  • высота режущих ножей 30 мм;
  • диаметр рабочей части фрезы 12 мм;
  • общая длина фрезы 120 мм;
  • хвостовики в трех вариантах – 8 мм, 10 мм и 12 мм.

При ходе фрезы на фрезере 70 мм такой фрезой можно выбрать паз под замок глубиной около 90 мм.

Также есть фрезы больших размеров:

  • диаметр рабочей части 16 мм;
  • общая длина 130 мм.

Их стоимость колеблется около 1500 руб., плюс/минус 300-500 руб. Но есть экземпляры стоимостью всего 150-500 руб. и свыше 3000 руб.

Соединение шип-паз и ласточкин хвост

Для создания соединения шип-паз существует множество сложных приспособлений. Но если производство изделий из дерева поставлено не на поток, то соединение шип-паз при помощи ручного фрезера можно сделать простым способом.

  1. Деталь, на которой будет вырезаться шип, должна иметь уже чистовой размер. Делая разметку, следует добавить к длине детали длину шипа. К примеру, для ножек столов и стульев будет достаточно длины шипа 30-40 мм, а для дверей – 55-70 мм. С помощью угольника сделайте разметку на краю заготовки.
  2. Возьмите ножовку по металлу и сделайте небольшие пропилы (это будут плечи шипа).
  3. Подготовьте фрезу “бочонок” и закрепите ее в цанге аппарата. С ее помощью будет создаваться шиповое соединение.
  4. Закрепите заготовку на верстаке, а перпендикулярно ей закрепите вторую деталь такой же толщины (будет выполнять роль опоры для подошвы фрезера).
  5. Далее, необходимо выставить величину вылета фрезы относительно площадки агрегата. Если шип будет располагаться точно по центру заготовки, то вылет инструмента должен быть таким, чтобы после переворачивания детали и второго прохода у вас получилась толщина шипа, соответствующая ширине паза. Ширина паза, в свою очередь, зависит от диаметра пазовой фрезы. Вот от этого размера и следует начинать расчет всего соединения.
  6. После того, как вы определились с глубиной погружения инструмента и выставили ограничитель, можно приступать к выборке шипа. Включите агрегат и начинайте фрезеровать заготовку, но поэтапно, углубляясь каждый раз в материал на 3 мм.
  7. Когда требуемая глубина будет достигнута, остановите аппарат и переверните заготовку.
  8. Продолжайте выборку шипа методом, описанным выше. В результате вы получите шип прямоугольного сечения. Но, так как паз будет иметь по краям закругление от фрезы, то и на шипе потребуется срезать углы. Сделать это можно ножом или на точильном станке.

Как выбирается паз, было подробно рассмотрено выше. Если требуется сделать шип-паз по всей длине или ширине заготовки, то скруглять углы шипа не потребуется.

Чтобы изготовить шиповое соединение ласточкин хвост, используют специальное приспособление.

На фрезере устанавливается пазовая фреза “ласточкин” хвост, а также копировальная втулка, имеющая бортики, для лучшего позиционирования в прорезях шаблона.

После зажатия шаблона и заготовки проводится фрезерование по общим правилам.

Пазо-шиповое соединение также используется при изготовлении вагонки. Только, чтобы сделать вагонку, необходимо иметь комплект из 2-х фрез. Одна фреза выбирает паз на кромке детали, а другая – делает шип.

Чтобы сделать филенку, кромка которой является шипом, и прорезать паз в рамке фасада, также используют набор фрез.

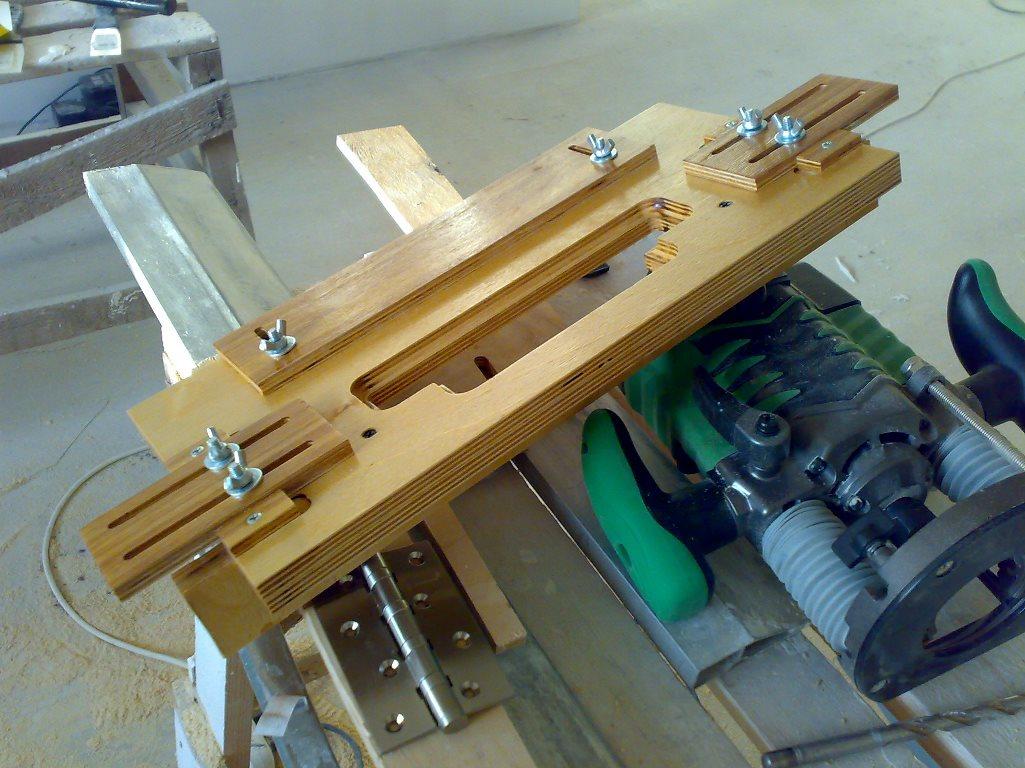

Как сделать шаблоны своими руками

Лекало представляет собой плоскую деталь. Ее размеры подбирают с поправкой на разницу в радиусах фрезы и копировального кольца.

Готовые чертежи

В интернете выложено множество выкроек под разные задачи и размеры копировальной втулки. Большинство публикаций снабжено формулами, в которые нужно подставить габариты своей заготовки. Остается вычислить размеры шаблона, нарисовать его на миллиметровке и перенести на листовой материал.

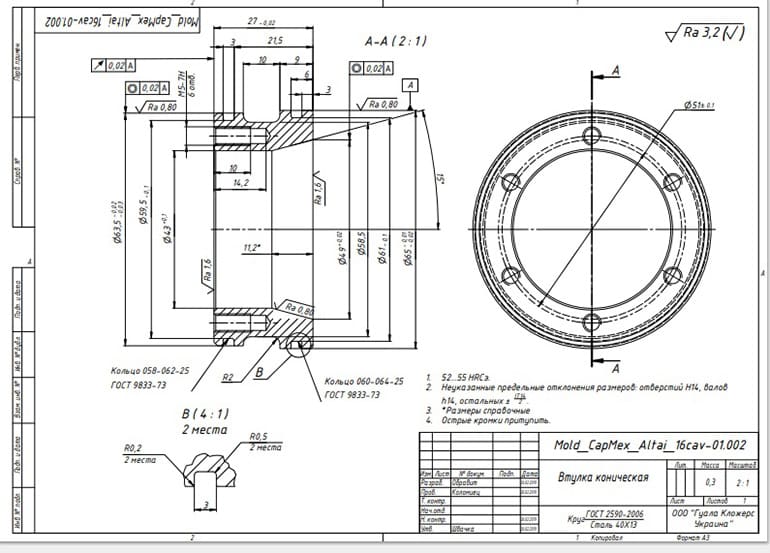

Чертеж копировальной втулки.

Примеры чертежей приведены ниже.

Что потребуется

Трафареты изготавливают из таких материалов:

  • инструментальной стали (наиболее долговечный вариант);
  • дюралюминия;
  • пластмассы;
  • фанеры;
  • оргстекла.

Толщина листа – от 2 до 10 мм.

Нужны инструменты:

  • дрель с набором сверл;
  • лобзик или ножовка;
  • напильник;
  • шлифовальный круг.


Для изготовления трафаретов нужна дрель с набором сверл.

Процесс изготовления

Действуйте в таком порядке:

  1. На листовой заготовке вычертите внешний контур паза.
  2. Рассчитайте разность диаметров фрезы и втулки и разделите ее на 2.
  3. От нарисованного контура отступите расстояние, равное полученному в п. 2 числу, и проведите параллельную линию.
  4. Вырежьте по ней шаблон.
  5. Обработайте напильником и зашлифуйте кромки изделия.

Криволинейный шаблон вырезают таким способом: сначала высверливают вдоль контура серию небольших отверстий, затем кусачками или иным подходящим инструментом удаляют материал между ними.

Технология врезки петель и ручек с помощью фрезера

После приобретения оборудования, начинается использование его по прямому назначению. Для этого его первоначально необходимо правильно настроить, чтобы определить, на какую глубину будет погружаться фрезер, а также какова будет скорость его вращения

Для определения этих факторов важно осмотреть петли или замки, поскольку эти элементы могут обладать различной толщиной

Настройка оборудования

Регулирование и установка необходимых параметров на фрезере осуществляется в следующей последовательности действий:

Важно! Если формируется углубление, обладающее существенной глубиной, то специалисты рекомендуют делать работу в несколько этапов, чтобы за один раз снималось не больше 5 мм материала. Скорость вращения фрезера выбирается только опытным путем, поскольку важно, чтобы в процессе функционирования оборудование не перегревалось, а также не происходило подгорание материала, из которого выполнена дверь

Скорость регулируется очень просто, поскольку для этого имеется специальный переключатель на любом фрезере

Скорость вращения фрезера выбирается только опытным путем, поскольку важно, чтобы в процессе функционирования оборудование не перегревалось, а также не происходило подгорание материала, из которого выполнена дверь. Скорость регулируется очень просто, поскольку для этого имеется специальный переключатель на любом фрезере

После подготовительных работ начинается непосредственная врезка элементов. Она заключается в этапах:

Процедура врезки замка практически ничем не отличается, однако здесь важно выполнять работу таким образом, чтобы не нарушить целостность полотна, а также сделать выемку, полностью соответствующую размерам купленного замкового механизма. Таким образом, фрезер считается оптимальным инструментом в процессе установки двери

С его помощью обеспечивается оперативная и качественная врезка различных петель или замков. При этом гарантируется высококачественный результат, при котором не будет видно никаких проблем и неровностей на полотне. Справиться с работой сможет каждый, но уделять придется много внимания правильному выбору устройства

Таким образом, фрезер считается оптимальным инструментом в процессе установки двери. С его помощью обеспечивается оперативная и качественная врезка различных петель или замков. При этом гарантируется высококачественный результат, при котором не будет видно никаких проблем и неровностей на полотне. Справиться с работой сможет каждый, но уделять придется много внимания правильному выбору устройства.

Фрезером называется ручной электроинструмент, предназначенный для фигурной обработки кромок и пазов в деревянных изделиях. Скругленные края, профилированные планки, красивые соединения, врезка замков, устройство выемок для петель – все это и многое другое может сделать фрезер для установки дверей. Он является незаменимым помощником в домашнем хозяйстве, но не каждый мастер с ним знаком. Конечно, этот инструмент немного сложнее, чем дрель или фигурная пила, но он позволяет творить чудеса.

Фреза для врезки замков в межкомнатные двери: необходимые инструменты

Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

В обоих случаях потребуется примерно следующий список инструментов:

  • Ручной фрезер, насадка для врезки замков;
  • Молоток;
  • Стамески разных размеров;
  • Плоская и крестовая отвертки;
  • Дрель или шуруповерт;
  • Набор перьевых сверл по дереву;
  • Рулетка.

Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

Электрический инструмент для установки межкомнатных дверей

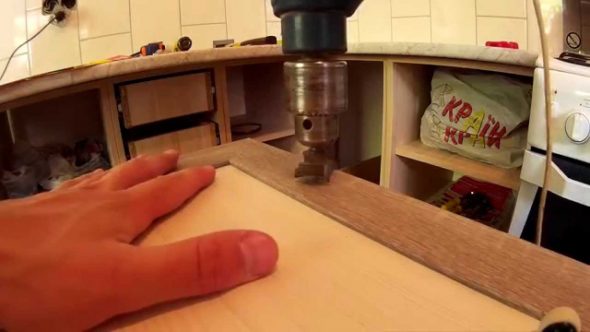

Дрелью или шуруповертом, установив перьевые свёрла и используя чертеж, можно точно проделать отверстие под замок и для ручки.

Дрель — это инструмент для просверливания отверстий различного диаметра в дереве, металле, гипсокартоне. Ударная дрель может справиться с бетоном, кирпичом, но лучше в таком случае использовать перфоратор.

У профессиональной дрели мощный двигатель, а значит она выдержит большие нагрузки, не перегреваясь. Такой инструмент лучше защищён от пыли и влаги, может работать по 8 часов практически без перерыва. Он менее универсален и стоит дороже, но профессионалу, который зарабатывает с его помощью, без него не обойтись. Для профессионального использования лучше выбирать дрель:

  • С мощностью выше 800-1000 Вт.

  • С высокой скоростью оборотов.

  • С длинным сетевым шнуром.

  • С относительно небольшим весом.

  • Функцией ограничения скорости.

  • Реверсом.

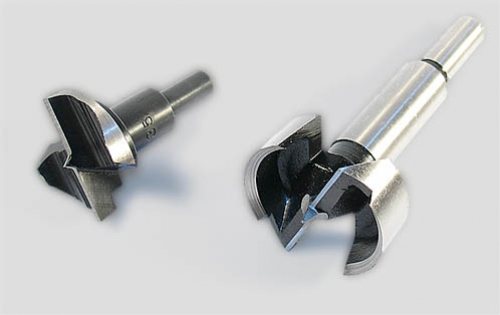

Для высверливания дрелью неглубоких отверстий используют перьевые сверла по дереву нужного диаметра. Сверлить нужно с обеих сторон, чтобы избежать повреждения двери. Шуруповёрт ускоряет и облегчает фиксацию дверных петель, ручек и замка при помощи шурупов. Профессиональные модели позволяют работать с более жесткими материалами и вкручивать длинные саморезы.

При выборе шуруповерта стоит обратить внимание на:

  • Величину крутящего момента (для профессиональных моделей от 30 Нм).

  • Скорость оборотов (может быть две скорости для крепежа и сверления).

  • Наличие быстрозажимного патрона для быстрой смены насадок.

  • Наличие автоматической подачи саморезов (магазинный шуруповёрт).

  • Аккумулятор большой емкости.

  • Эргономичность.

Можно приобрести дрель с функцией шуруповерта, это универсальный инструмент для дома.

Перфоратором также можно высверлить отверстия, но он может понадобиться, если потребуется выровнять или увеличить дверной проем.

Ручной фрезер — это приспособление, обеспечивающее высокую точность посадочных углублений.

Погружной аппарат позволит выбирать пазы произвольной глубины и ширины, что как раз и нужно для врезки замков и петель. Перед покупкой рекомендуется посмотреть на устройство в работе и ознакомиться с технической документацией.

У качественного станка головка должна свободно перемещаться, недопустимы перекосы и люфты. При выборе фрезера нужно учесть:

  • Насколько шумное устройство.

  • Качество и величина обзора рабочей поверхности.

  • Небольшой вес и удобная длина сетевого кабеля.

  • Наличие дополнительных насадок и держателей.

  • Наличие регулировки скорости вращения фрезы. Регулятор должен быть расположен в безопасном месте, чтобы регулировать можно было в процессе работы.

  • Дополнительная подсветка.

При отсутствии опыта работы с фрезером есть опасность испортить дверь, поэтому для страховки лучше приобрести шаблон, или изготовить его самому из фанеры, ДСП или МДФ.

Шаблон Павла Солдатова подойдет для любого ручного фрезера с установленной направляющей и разницей диаметра по отношению к фрезе 8 мм. При его применении не понадобится делать разметку. Шаблоны компании DoorProfi потребуют определенных навыков.

Для изготовления выемок, углублений и пазов при помощи фрезера используют прямую пазовую фрезу.

Для подготовки углублений ручным фрезером нужно проделать следующие действия:

  • На ровной горизонтальной поверхности совместить дверную коробку и полотно, соблюдая все технологические зазоры.

  • Перенести размеры петли на брус карандашом или маркером.

  • Получившийся контур аккуратно обработать стамеской, аккуратно пристукивая молотком. Это позволит избежать появления трещин в полотне двери при дальнейшей работе с фрезером.

  • Настроить на фрезере глубину погружения и скорость вращения.

  • Закрепленная на валу электродвигателя фреза плавно погружается в материал заготовки на заданную глубину. Затем, при передвижении инструмента в горизонтальном направлении, кромки фрезы высверливают паз.

  • Для формирования паза значительной глубины нужно сделать несколько итераций, снимая древесину слоями не более 5 мм.

При работе ручным фрезером готовые углубления для петель и замка получаются ровными и аккуратными, что обеспечивает идеальную подгонку соединяемых деталей. Делать это гораздо проще и быстрее, чем стамеской.

Также для врезки дверных петель и замков могут понадобиться электролобзик, монтажный пистолет и расходные материалы: зубила и пики для перфоратора, насадки для шуруповерта, саморезы.

Выбор профессиональных инструментов может значительно облегчить и ускорить процесс врезки петель и замков на двери, нужно только правильно их подобрать и научиться пользоваться.

Шаблоны от DOOR-TOOL

Шаблон DOOR TOOL — современный шаблон для врезки дверных петель, который должен быть в арсенале каждого профессионала по установке деревянных дверей. Этот инструмент позволяет работать со сменными вставками под разные типы фурнитуры, поэтому широко востребован для выполнения монтажных работ.


Отличия шаблонов DOOR TOOL

Для врезки петель Вам понадобится следующий набор приспособлений:

  • универсальный шаблон для врезки петель DOOR TOOL (одна из моделей, Mini Plus, , Mini Plus Air, , Max Plus, , Max Plus Air,Telescope или Telescope Air);
  • ручной кромочный фрезер;
  • стойки для устойчивой установки дверного полотна в вертикальном положении;
  • струбцины для монтажа шаблона на дверное полотно;
  • измерительный и разметочный инструмент;
  • дверные карточные петли с саморезами для их установки;
  • дрель и шуруповерт (или отвертка) для монтажа саморезов.
  • угловая стамеска.

Шаблон для врезки петель может применяться как для выборки пазов на полотне двери, так и для установки петли на дверную коробку.


Шаблон DOOR-TOOL Max Plus позволяет врезать карточные петли в базовой комплектации. есть различные виды вставок под замки и ответные части замков

Копировальный шаблон представляет собой шаблонодержатель, предназначенный для крепления сменных металлических вставок-шаблонов.

Имеет удлинённую основу и два ограничителя, позволяющих отмечать место врезки без рулетки (расстояние от края до места врезки 15-20 см), что экономит время и упрощает работу мастера. Кроме того, по бокам имеются специальные выемки для надёжной фиксации устройства при помощи струбцин.

С помощью этого набора можно врезать дверные петли, замки быстрее и точнее чем фрезером с упором. Для врезки петель обычно используется две базы соединенные между собой линейкой, базы имеют сменные вставки под разные размеры петель и замков, возможно использование одной базы для врезки, но это менее удобно и требует измерений.

База выполнена из акрила(оргстекла) и влагостойкой ламинированной фанеры 15 мм. Регулируются Базы очень просто, посредством передвижения нижнего упора и пластиковой части, линейка сделана таким образом чтобы ей было легко пользоваться. Базы предназначены для совместного использования с фрезером на котором установлено копировальное кольцо из расчета: диаметр фрезы + 4 мм( пример: если фреза 14 мм. то копировальное кольцо 18 мм.)

https://youtube.com/watch?v=videoseries

Врезка замка в межкомнатную дверь инструкция

Подразумеваются следующие этапы работ:

  • закрепление двери в горизонтальном положении;
  • выполнение подготовительных работ по разметке деревянной двери. Обычно замок устанавливается на высоте около 90-110 мм от уровня пола, что обеспечивает удобство открывания;
  • установка шаблона DOOR-TOOL в соответствии с разметкой;
  • подготовка и установка ручного фрезера на межкомнатные двери;
  • выемка замочного проема, паза под планку и других элементов в зависимости от конструкции замка;
  • доводка пазов (при необходимости осуществляется уборка остатков древесины при помощи стамески);
  • монтаж фурнитуры.

Достоинства:

  • наличие разных вариантов шаблона под разные задачи разной ценовой категорией;
  • есть возможность использования с любыми фрезерами, при условии использования фрезы с верхним подшипником;
  • вставки металлические.

Минусы:

  • придется докупать вставки мод разные модели замков и петель;
  • карточные петли в 100 мм имеют разный отклонения в размерах, необходимы разные вставки покупать;
  • стоимость вставки 550 руб.(по сравнению с аналогичными моделями конкурентов от 230 руб.).

Стоимость трафаретного шаблона начинается от 2090 руб. и телескопические модели 8200 руб. Это вполне доступные цены для строителей и любителей. Цена возрастает от функциональности и возможности применения пылесоса.

Для работы хватает универсального шаблона для врезки петель и замков Ш-004 DOOR-TOOL Max Plus и его цена 3300 руб. В базовый комплект входит стальная вставка для врезки карточной дверной петли 100 мм, остальные вставки продаются отдельно под разные размеры. Вам придется докупать индивидуальный набор инструментов для врезки дверной фурнитуры.

__TITLE__

Какие фрезы использовать для установки петель

Выборку под петли можно сделать той же большой фрезой, что и под замок. Но, как правило, для этого применяются пазовые фрезы с режущей кромкой на торце и по сторонам меньшего размера, чем под замок.

Специальная петельная фреза выглядит так:

У неё более короткий, чем у замковой фрезы, хвостовик и широкая режущая часть.

Профессионалы, которым ежедневно приходится работать с десятками дверей, используют для этого под петли не только отдельную фрезу, но и второй легкий фрезер. На нем один раз выставляют нужную глубину по толщине петли, и не нужно каждый раз менять регулировку под замок и обратно под петли. Это ускоряет работу.

Врезка замков и петель

Для врезки петель и замков в деревянную дверь разработано множество специальных приспособлений, на которые устанавливается погружной фрезер.

Данные приспособления достаточно дорогостоящие, поэтому мастера стараются изготовить их своими руками. Например, врезка петель фрезером без шаблона — довольно хлопотное дело. Но данный процесс заметно упрощается, если изготовить специальный несложный шаблон. Как это сделать, можно узнать из этого видео.

Врезка замков в межкомнатные двери происходит в 2 этапа: сначала формируется широкий паз под переднюю пластину замка, а затем выбирается глубокий паз под корпус замка. Для формирования посадочного места корпуса замка необходимо выполнить следующие действия.

  1. Возьмите прямую пазовую фрезу с диаметром на 0,5 мм большим, чем планка замка.
  2. Выставьте на фрезере глубину погружения около 3 мм (в зависимости от толщины пластины).
  3. К подошве аппарата прикрепите параллельный упор.
  4. Приложите пластину замка к торцу дверного полотна и обведите ее карандашом. Найдите центр кромки двери и проведите через него линию (вдоль полотна).
  5. Установите фрезер с упором на торец двери и отцентрируйте фрезу по разметке, после чего зафиксируйте упор в этом положении.
  6. Включите агрегат, погрузите фрезу в полотно двери на установленную глубину и профрезеруйте данный участок по всей длине. В итоге получится широкий и неглубокий паз под переднюю пластину замка.
  7. Приложив замок к получившемуся углублению, отметьте, где будет начало и конец глубокого паза.
  8. Далее, следует выбрать фрезу (прямую пазовую) с таким диаметром, чтобы он был чуть больше толщины корпуса врезного замка. Также хвостовик ее должен быть достаточной длины, чтобы данной фрезой можно было проделать паз глубиной на 2-3 мм больше, чем высота корпуса замка.
  9. Зажмите оснастку в цанге агрегата.
  10. Выставьте на агрегате максимальную глубину погружения оснастки, достаточную для вставки корпуса замка. Делается это с помощью регулятора глубины.
  11. Включите агрегат и произведите сверление на всю глубину, установленную в начале разметки. Повторите сверление по всей длине данного участка, располагая отверстия максимально близко друг к другу.
  12. Когда весь участок будет проработан, немного поднимите фрезу, чтобы верхняя часть лезвий оснастки немного вышла из паза (на 1-2 мм) и произведите фрезерование, передвигая агрегат вперед и назад. После нескольких проходов фрезу можно углубить и снова проделать вышеописанную операцию. В итоге вы получите глубокий паз с ровным дном и ровными стенками.

Как правильно выбрать ручной фрезер

Выбирая фрезер, который планируется использовать для врезки замков и петель, а также устройство любого другого назначения, необходимо обращать внимание на следующие параметры такого оборудования. Для выполнения не слишком интенсивных и не слишком сложных работ в условиях домашней мастерской вполне подойдут фрезеры невысокой и средней мощности, которые можно использовать в том числе для врезки дверных замков

Более мощные устройства, которые применяются преимущественно в профессиональной сфере, хотя и способны справляться с более сложными задачами, не могут обеспечить высокую скорость вращения используемого инструмента. Кроме того, с повышением мощности значительно увеличивается и вес подобных электроинструментов

Для выполнения не слишком интенсивных и не слишком сложных работ в условиях домашней мастерской вполне подойдут фрезеры невысокой и средней мощности, которые можно использовать в том числе для врезки дверных замков. Более мощные устройства, которые применяются преимущественно в профессиональной сфере, хотя и способны справляться с более сложными задачами, не могут обеспечить высокую скорость вращения используемого инструмента. Кроме того, с повышением мощности значительно увеличивается и вес подобных электроинструментов.

Возможность регулировать скорость вращения инструмента

Наличие такой функции позволяет оптимально подбирать режимы для каждой из выполняемых фрезером технологической операции. Из ручных фрезеров, обладающих такой опцией, лучше выбирать модели, переключатель скоростей которых защищен от внешних механических воздействий, загрязнения древесной пылью и опилками. Кроме того, лучше отдавать предпочтение моделям с переключателями, работающими по дискретному принципу.

Величина вылета рабочей части инструмента над торцом зажимного патрона

Следует иметь в виду, что наиболее важным параметром является величина реального вылета, а не максимальная длина хода инструмента, которая указывается в маркировке каждой модели.

Чем больше вылет фрезы, тем меньше придется досверливать паз для установки замка

Для оценки этого параметра следует учесть сразу несколько характеристик устройства, таких как вес фрезера, его функциональные возможности, удобство расположения органов управления оборудованием, длина электрического шнура. От того, насколько удобно пользоваться ручным фрезером, зависит не только комфорт пользователя, но и качество выполняемой обработки.

Качество обзора рабочей зоны

Этот параметр обеспечивается не только конструктивными особенностями фрезера, но и наличием в его оснащении специальной подсветки.

Комплектация фрезерной установки

От данной характеристики во многом зависят функциональность и удобство использования оборудования. Именно поэтому, приобретая любой фрезер (в том числе для врезки петель), останавливайте свой выбор на моделях, укомплектованных различными держателями, дополнительными насадками и другими элементами.

Выбирая фрезер, необходимо не только подержать такое устройство в руках, но и обязательно включить его. Так вы сможете оценить, насколько свободно и легко перемещается рабочая головка оборудования, протестировать подвижные элементы фрезера на наличие в них люфта и перекосов, определить уровень шума, издаваемого устройством в процессе работы.

Полезное дополнение к фрезеру – приспособление для врезки петель и дверных замков

Придерживаясь таких несложных рекомендаций при выборе ручного фрезера, вы сможете приобрести устройство, которое будет устраивать вас как по своим техническим характеристикам, так и по удобству использования.

Нюансы выбора

В процессе выбора инструмента и фрез следует обратить внимание на несколько пунктов. В первую очередь необходимо учитывать частоту использования фрезера Если объем работы небольшой, можно выбрать недорогие модели

Если же инструмент приобретается для частого или профессионального использования, лучше всего присмотреться к более дорогим и брендовым моделям. Часто фрезы продаются комплектами, которые предназначены для определенных видов работ.

Что касается подбора фрез, необходимо учитывать следующие факторы:

  • материал, из которого изготовлено оснащение;
  • качество пайки;
  • термическая прочность;
  • тип соединения между хвостовиком и режущей частью;
  • совместимость по размеру между инструментом и фрезой;
  • размер хвостовика;
  • положение лезвий.

Выбирая оснащение для инструмента, следует осмотреть фрезы, чтобы проверить качество пайки и исключить брак. Пайка оснащения должна быть изготовлена так, чтобы фрезер не терял свою продольную устойчивость при длительной обработке

В особенности это важно, если предстоит работа с твердым деревом

Обратим внимание на припой. Самыми качественными марками являются ПСр40 или ПСр37,5, которые содержат повышенный уровень меди и серебра. Добавления в других марках обычно содержат никель, который негативно отражается на прочности соединения режущей части и хвостовика

Добавления в других марках обычно содержат никель, который негативно отражается на прочности соединения режущей части и хвостовика.

Характеристика основного металла делится на 2 вида:

  • обозначение НМ – классифицируются как быстрорежущие, используются в работах с мягким деревом, но возможно применение в обработке алюминия;
  • обозначение HSS – изготовлены из твердого сплава металлов, применяются в работах с твердым деревом, бронзой, металлом и пластиком.

По возможности лучше выбрать изделия с обозначением HSS. Они стоят дороже быстрорежущих, но характеристики таких фрез на порядок лучше. Соединение режущей части и хвостовика ни в коем случае не должно быть выполнено сварным соединением.

Довольно простая и важная деталь, про которую можно забыть при проверке – размеры. Оснастка должна подходить по размеру к инструменту. В наборе фрезер оснащен цангами либо втулками, с помощью которых закрепляется фреза, – от их параметров и зависит размер подбираемого оснащения. Размер указывается в миллиметрах либо в дюймах. Лезвия могут быть расположены под наклоном либо параллельно.

Это приводит к физическим сложностям в процессе работы, а поверхность нужно будет шлифовать. Из этого следует вывод, что оснастку с вертикальными лезвиями лучше всего использовать на предварительных работах, а лезвия с наклоном применять на финальных этапах производства работ. Хорошая, качественная фреза не принесет проблем в эксплуатации и не затупится при первых использованиях. Что касается выбора марки производителя, то лучше всего не приобретать фрезы неизвестных производителей. Новичкам и дилетантам необходимо проконсультироваться с продавцом либо прочесть отзывы на марки перед совершением покупки.

Что это такое и как устроено?

Сверло для мебельных петель – специальная фрезерная насадка, позволяющая работать с деревянными и пластиковыми основами достаточной ширины. С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.


С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.


Можно найти и стандартное, и нетиповое сверло с сертификатом качества и гарантией от известных производителей.

Насадка представляет собой основу с перемычкой и тремя зубьями. Срединный шип устанавливается в центр будущей окружности, которую очерчивают с помощью заготовленного калибра, а остальными делают круглое отверстие необходимого диаметра. Обычно глубина окончательно сделанной выемки составляет около 9 мм.


Насадка представляет собой основу с перемычкой и тремя зубьями.


Слишком дешевые элементы – показатель некачественного продукта, поэтому стоит рассматривать варианты с ценой от средней по рынку.

Мебельные петли, для которых используется сверло, в основном четырехшарнирные. Отверстие для каждой проделывается почти моментально. Дрель при работе держат немного наклонно, а не прямо, чтобы отработанный материал был выбран на нужную глубину и равномерно.


Обычно глубина окончательно сделанной выемки составляет около 9 мм.


Такая фреза надежна и прослужит долго.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
