Сколько стоит угломер механический?
Это недорогие устройства, по крайней мере если сравнивать с электронными аналогами, стоимость которых может превосходить 5 тыс. руб. В данном случае речь идет о ценах, не превышающих 1 тыс. Лишь специализированные представители этого сегмента могут стоить порядка 2-3 тыс. Стандартный же угломер механический, цена которого варьируется в пределах 300-500 руб., составляет основу этого класса. Даже многофункциональные модели из среднего звена, обеспеченные нониусом, редко превышают в цене 700-800 руб. Впрочем, многое зависит от изготовителя и качества применяемых материалов.
Как пользоваться угломером: принцип проведения измерений
Измерение углов имеет бесхитростный принцип, особенно если речь идет о современных устройствах, напичканных электроникой. Если говорить о них, то все, что понадобится для измерения углов, это установить рейки инструмента в нужном положении или навести его лучи в необходимые точки. Дальше дело за электроникой – именно она выполняет все необходимые вычисления.
Другое дело механические, оптические и тому подобные угломеры – здесь придется учиться выполнять расчеты и пользоваться измерительной шкалой. Как правило, особую трудность вызывает угломер со шкалой нониуса. На самом деле, если разобраться, то сложного в таких измерениях нет ничего. Устанавливаем направляющие угломера в нужном положении и движемся взглядом по обычной шкале, пока не упремся в ноль на нониусе – так мы получим градусы угла. Чтобы вычислить угол до минут, движемся от нуля нониуса до тех пор, пока не найдем деление, четко совпадающее с делением основной шкалы – эта цифра и покажет искомое количество минут.

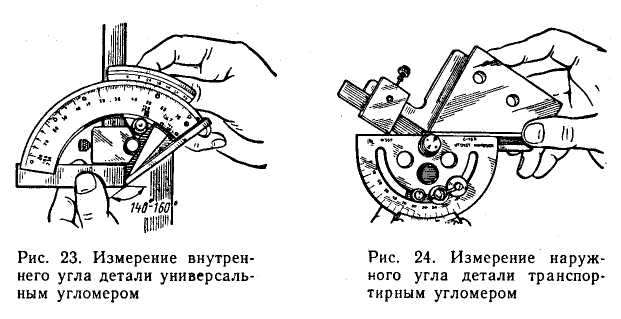

Как пользоваться угломером фото
Не намного сложнее производятся измерения и с помощью оптического угломера – две части инструмента устанавливаются в необходимое положение, после чего, глядя на шкалу в подвижную оптику, вычисляется измеряемый угол.
Как ни крути, а угломер в строительстве является отнюдь не бесполезным инструментом – если разбираться с областью его применения, то можно выяснить, что он станет незаменимым помощником и плиточникам, и гипсокартонщикам, и кровельщикам, и каменщикам, и многим другим мастерам, чья работа связана с построением плоскостей. Именно по этим причинам существует огромное количество угломеров разного назначения.
При изготовлении деталей вручную или с применением различного оборудования всегда стоит вопрос о постоянном контроле за линейными, диаметральными и угловыми размерами. Если с измерением первых и вторых размеров особых вопросов не возникает, то с замерами углов несколько сложнее. Для их проведения применяют угломерный
инструмент и для работы с ним необходим определенный навык.
Как работает маятниковый угломер
Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.
- По красной шкале определяются значения, если осуществляется измерение вертикальных поверхностей
- По черной шкале исчисляются показания, когда измеряется горизонтальная поверхность
Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:
- Приложить инструмент к измеряемой плоскости специальным опорным основанием
- Нажать на стопорное кольцо прибора, которое находится в верхней части
- Дождаться, пока стрелка перестанет колебаться, а затем отпустить стопорное кольцо
- Стрелка при этом останется на соответствующем значении, и теперь можно произвести считывание градусов, с чем никаких трудностей не возникнет. Главное не путать когда снимать по красной и черной шкале маятникового угломера
Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.
https://youtube.com/watch?v=9yRVD1HDjIY
Виды инструментов по способу измерений или отображению показаний
Угломеры классифицируют не только по назначению, но еще и способу отображения показаний. Самый первый и простой прибор, который был изобретен — это механический. На его основании появились прочие разновидности рассматриваемого инструмента, которые имеют одно существенное достоинство — точность измерений. По типу отображения показаний угломеры бывают:
- Механические — главное достоинство — это низкая цена
- Маятниковые — появились после механических, и применяются для измерения уровня наклона одной поверхности
- Оптические — имеют встроенную увеличительную лупу для считывания показаний
- Лазерные — самый дорогой представитель угломеров, который отличается высокой точностью получаемых сведений
- Электронные — их еще также называют цифровыми, так как они имеют встроенный дисплей
Каждый вид имеет соответствующие особенности, о которых будет полезно знать.
Принцип работы электронного угломера
Конструктивно угломер представляет собой две сдвигающиеся и раздвигающиеся пластины (линейки), соединённые с одной стороны винтом. Цифровой датчик фиксирует полученное значение угла, показатель отображается на дисплее. Электронные угломеры, как правило, имеют на своём корпусе кнопку сброса показателя и пузырьковый уровень для выравнивания на плоскости.
Освоить работу с электронным угломером несложно:
Инструмент прикладывается к базовой стороне измеряемого угла, от которой будет производиться расчёт.
Подвижная рабочая пластина отводится ко второй плоскости угла до плотного касания без зазоров.
При перемещении измерительной пластины работает элемент специального датчика, который при конечном положении выдаст на жидкокристаллический дисплей значение внутреннего или наружного угла.
Никаких дополнительных измерений и расчётов не требуется, качественный угломер известных мировых производителей измерительных устройств, например, Bosch, даёт минимальную погрешность измерений. Электронные угломеры Bosch особенно отличаются практичностью и функциональностью, даже их длительное использование не влияет на качество и исключительную точность производимых работ
При выборе угломера также следует обратить внимание на неплохие модели фирм Ada и Зубр
Классификация видов
Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:
- по сфере применения;
- по точности;
- по погрешности измерения;
- по принципу измерения;
- по виду измеряемых углов.
По сфере использования различают следующие типы устройств:
- Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
- Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
- Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
- Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
- Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
- Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
- Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.
По виду измеряемых углов приборы делятся на
- внешние (маркировка УМ);
- внутренние (маркировка УН).
Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.
Как выбрать электронный угломер?
Электронные угломеры на рынке строительных инструментов представлены достаточно широко: есть типовые модели со стандартными характеристиками, а есть и модели со специфическим функционалом и параметрами.
Как выбрать действительно нужный, качественный инструмент и не переплачивать за дополнительные функции, которые использоваться не будут?
- Прежде всего стоит определиться, для какого рода работ будет предназначаться конкретный инструмент. Для столярной мастерской или производственного цеха будет вполне достаточно лёгкого, но надёжного угломера длиной 25 см без лишних наворотов, но с разметочной линейкой на рабочей планке и угольником на корпусе. А вот для строительных работ и создания разметок необходим угломер длиной не менее 40 см с реализованными в нём уровнем и лазером.
- Не стоит говорить, что профессиональные работы должны выполняться надёжными инструментами высокой степени точности измерений — показатель погрешности при приобретении инструмента играет безусловную роль. Для угломеров важны, и в маркировке производителей обычно отмечаются:
- точность измерения углов;
- точность выявления уклонов и уровней плоскостей;
- точность расчёта и выставления углов.
Средней погрешностью измерений считается 0,1°, предназначенные для бытовых работ угломеры дают допуск 0,5°, а высокоточные инструменты для профессиональных работ – не более 0,01°. Следует учесть некоторую особенность измерений развёрнутых углов: погрешность относительно среднего значения удваивается.
- Диапазон измеряемого угла – существенное ограничение для нескольких работ. Необходимо знать, что некоторые модели просто не предназначены для работы с развёрнутыми углами – возможность их измерений ограничивается углом в 180°.
- Удобное представление информации – это определённый комфорт при работе. Электронные угломеры обязательно оснащены жидкокристаллическими матрицами, но иногда для лучшего обзора их бывает две – с каждой стороны. Высокотехнологичные модели характеризуются наличием дополнительной панели уровня, подсветкой, автоповоротом цифр (что очень удобно для замеров над головой), осуществляется сопровождение визуальной информации звуковым сигналом.
- При больших объёмах работ играет значительную роль эргономичность инструмента и его вес, который для бытовых моделей может быть до 350 г, в профессиональных – до 1,5 кг. В любом случае угол должен фиксироваться надёжно и устойчиво.
Развёрнутая комплектация прибора предоставляет дополнительные возможности: удлинительная рейка, посадочное гнездо под штатив или магнитный держатель, защитный футляр или чехол помогут расширить функционал и продлят срок полезного использования электронного угломера.
- Внутренняя память угломера позволяет хранить значения последних измерений для быстрого выставления нужного угла раз за разом.
Поскольку рынок электронных угломеров представлен большим ассортиментом всевозможных моделей конкурирующих производителей, цена даже на профессиональные инструменты является вполне демократичной. Например, стоимость качественных электронных угломеров Bosch и Ada составляет от 5000 рублей для бытовых моделей, до 13000 рублей — для профессиональных.
Стусло. Как пользоваться?
Техника безопасности при работе с болгаркой
Угломеры
Устройств для замера углов на самом деле множество, это и:
- угломерный инструмент с нониусом;
- угломерный астрономический инструмент и многие другие.
Их применяют везде, где необходимо выполнять соответствующие измерения, например, при изготовлении штамповой оснастки, или определении местоположения судна в пространстве.
Как уже отмечалось, чаще всего применяют угломеры с нониусом. В нашей стране производят угломеры с нониусом разного типа. В частности, в номенклатуре инструментальной продукции, которую выпускает АО КЗ «КРИН» присутствуют следующие позиции:
- угломер с нониусом типа 2;
- угломер с нониусом типа 4;
- угломер с нониусом 5ум;
- угломер с нониусом 4ум.
По большей части они предназначены для выполнения измерения наружных углов с точностью 2 минуты. Модели типа 2 применяют для проведения замеров в пределах от 2 до 360 градусов.
Кроме того, их можно использовать при выполнении лекальных (разметочных) работ, например, при производстве сложного фасонного инструмента (штампы, пресс-формы и пр.). Надо отметить, что производство угломерного инструмента отличает высокая трудоемкость, а материал для его производства обладает высокой стоимостью. Для его производства применяют инструментальные стали, цена которых в нескольких раз превышает стоимость конструкционных.
Конечно, существует угломерный инструмент, который обладает более низкой стоимостью. Для его изготовления применяют более простые материалы. Такую продукцию выпускают множество предприятий, расположенных в нашей стране и за ее пределами. Как пример можно привести
Угломеры с нониусом SKRAB
Один из ярких представителей этой продукции угломерный инструмент с нониусом SKRAB модели 40320. Его применяют для проведения замеров внутренних углов в диапазоне от 0 до 220 градусов. Точность такого прибора составляет 1 градус. В принципе такой точности хватает для проведения большинства работ, например, при разделке пластикового профиля при создании светопрозрачных конструкций (окон, дверей и пр.).
В последние годы производители выпустили на рынок электронные угломерные инструменты. Их точно так же применяют в промышленности, строительстве и пр. Их использование значительно проще, чем угломерных устройств механического типа. По большей части, этот инструмент производят из пластика или алюминиевых сплавов. На раме установлен измерительный блок. Точность электронных угломеров может колебаться в зависимости от качества производства и типа электронного устройства. Но в среднем она может лежать в диапазоне от 0,3 до 1 градуса. Эти угломерные приборы по большей части применяют в строительстве.
Выбор угломера или что надо знать перед покупкой
На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:
- Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом
- Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит
- Цена — хороший прибор будет стоить соответствующе. Если это механический инструмент из пластика, то купить его можно за 500-600 рублей, с нониусом устройства из стали стоят не менее 1500 рублей, а самые дорогие — это электронные и лазерные измерители
Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.
Публикации по теме
Дальномер лазерный интересный принцип работы и критерии выбора
Меряем штангенциркулем все что надо знать об измерениях
Виды строительного правила: рекомендации по их применению
Виды измерительных рулеток — устройство, выбор, применение и ремонт инструмента
Угломер: разновидности и особенности их конструкций
Все угломеры, которые так или иначе используются в современном мире, можно разделить по назначению на семь видов. Каждый из них имеет свою, сугубо индивидуальную специализацию и, соответственно, особую конструкцию.
Угломер строительный. Применяется для производства монтажных, разметочных или проектных работ. Они могут различаться по габаритам и способу измерения углов – для проведения так называемых полевых работ, связанных с разметкой местности и закладкой фундамента, в большинстве случаев используется инженерный угломер под названием «тахеометр» (это разновидность оптических устройств), а для монтажа небольших конструкций применяется реечное устройство с измерительной шкалой. Основным отличием строительного угломера является длина обеих измерительных реек – как правило, она составляет не менее 0,5м.
Угломер строительный фото
Слесарный угломер – его используют для производства тонких работ, отличающихся высокой точностью.
Плотницкий угломер. Сугубо приблизительное устройство, предназначенное для работы с деревом.
Горный угломер – используется маркшейдерами для измерения углов между удаленными на большое расстояние предметами на местности.
Астрономический угломер – его название говорит само за себя. Его точность остается вне конкуренции.
Мореходный угломер – используется для определения широты на морских и океанических просторах.
Артиллерийский угломер – монтируется на оружие и позволяет производить его точное наведение на цель.
И это только основные виды угломера, наиболее часто встречающиеся в нашем мире. Кроме них существует и масса других, менее используемых, но в тоже время незаменимых в своей области подобных приборов.
Виды угломера
Типы угломеров по принципу измерения
В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:
Механические
Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:
- простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
- оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.
Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.
Маятниковые
Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS
Оптические
В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.
Лазерные
Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.
Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.
Лазерный угломер
Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.
Электронные
Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.
Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.
Применение
Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.
В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.
Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.
Сведения о методах измерений
Для измерения углов применяют следующие методы:
- Путем сравнения с эталонными образцами.
- Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
- Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.
Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.
Конструкция угломера
Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.
Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.
Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.
К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.
К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.
Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.
Принцип работы
Действие таких приборов довольно простое. Одна из линеек накладывается на рабочую поверхность, а другая поворачивается на нужный градус. В этой позиции должна быть произведена надежная фиксация линеек, что выполняется с помощью специальных крепежей в точке сопряжения. На этом этапе пользователь может снимать показания, используя вспомогательные приспособления. Кстати, в комплектах с такими устройствами нередко предлагаются металлические стержни для циркуля, упрощающие процесс замера. Таким образом, угломер механический помогает определять корректность расположения строительных конструкций, мебели, декоративных аксессуаров и т. д.
Но важно понимать и ограничения в использовании такого метода измерения. Например, выкладка стен, поклейка обоев и вырубка технологических отверстий – это сложные операции с повышенной долей ответственности, которые желательно выполнять с контролем более точных электронных приборов
Топ-5. ADA instruments Pro-Digit MICRO
Рейтинг (2021): 4.30
Учтено 37 отзывов с ресурсов: Все инструменты, Яндекс.Маркет
Самый универсальный
Прибор измеряет и углы, и наклон. При высокой точности измерения он прекрасно подходит в качестве профессионального инструмента. А компактность угломера позволяет всегда иметь его под рукой.
- Характеристики
- Средняя цена: 2990 руб.
- Страна: Гонконг (производится в Китае)
- Тип: электронный
- Измерение: угла, наклона
- Точность измерения: 0,2°
- Пузырьковый уровень: нет
- Длина уровня, см: 5,7
Эта электронная модель популярного бренда нравится покупателям за свою универсальность. Угломер и уклономер в одном компактном металлическом корпусе применяется в столярных работах, при монтаже направляющих для обшивки стен, для подвесных потолков и при решении других задач. Здесь есть режим для измерения угла между поверхностями в диапазоне от 0 до 360 градусов. Для определения угла отклонения от вертикали или от линии горизонта инструмент надо поставить на горизонтальную поверхность или прикрепить к вертикальной. Простота фиксации обеспечивается магнитами. Питается угломер от 2 батареек ААА, а для экономии заряда после 5 минут бездействия прибор автоматически отключается. Покупателям нравится компактность и функциональность устройства, его цена и точность измерений. Но некоторые считают его корпус толстоватым.
Плюсы и минусы
- Многофункциональность
- Фиксация на магниты
- Автоотключение
- Доступная цена
Толстоват корпус
Дополнительные аксессуары
Для эффективной работы с угломером будет нелишним подготовить и вспомогательный инструмент. В перечень наиболее распространенных дополнений можно включить рулетку, уровень и транспортир, если выполняются сложные операции разметки без нониуса. Конкретный набор аксессуаров зависит от того, в каких условиях применяется угломер строительный механический. Виды плотницких и слесарных инструментов такого типа объединяются названием «малка», и практически во всех случаях применение не обходится без разметочных графитовых карандашей. Желательно использовать именно строительные карандаши, поскольку они имеют подходящие характеристики для нанесения точек и линий на поверхностях разных материалов.
Заключение
У механических приборов есть множество недостатков, которые не позволяют им уверенно поддерживать конкуренцию с цифровой техникой. Стоит ли сопротивляться моде и приобретать заведомо проигрышное и непопулярное средство измерения? Для ответа на этот вопрос стоит обратиться к сильным сторонам, которыми также выдается угломер механический на фоне высокотехнологичных конкурентов. К таким можно отнести полный контроль погрешности. Она может превышать фиксированное отклонение электронного аппарата, но опытный глаз ее удержит в допустимых пределах. Другим достоинством является полная автономность. Причем это касается не только избавления от необходимости применения элементов питания, но и освобождения от программной настройки. Все калибровочные и поверочные мероприятия в случае с механическими угломерами просто не нужны.
