Устройство и типы устройств
Ассортимент популярных моделей впечатляет. Однако, вне зависимости от производителя, экстракторы для слесарных работ бывают двух видов:
- внутренними;
- внешними (наружными).
Внутренние устройства делятся на такие подвиды:
- односторонние;
- двухсторонние.
Внутренние устройства обладают продолговатой формой. Рабочий конец один или два. Односторонние вывертки оснащены одной рабочей зоной клиновидной формы или в виде конуса с правой (левой) резьбой и коротким шагом. Вторая сторона оснащена хвостовиком в виде квадрата или шестигранника. В продаже встречаются односторонние модели, с тыльной стороны которых приделана головка с шестигранным или квадратным зевом.
Оба конца двусторонних экстракторов являются рабочими. С одной стороны расположено короткое сверло. Им сверлятся отверстия нужного диаметра. Другой конец оснащен левой конусообразной резьбой. Двусторонние устройства выпускаются небольших габаритов. Внешним видом похожи на биты для шуруповертов.
В комплекте наборов могут присутствовать направляющие внешних устройств, которые используются для точной центровки. Это позволяет не повредить тело предмета при неаккуратных манипуляциях.
Наружные изделия напоминают ударные торцевые головки для гайковертов. Однако, внутри них имеются острые края, напоминающие плавные завитки. Торцевые ударные головки таких элементов лишены. Некоторые мастера используют ударные головки для гайковертов для удаления сломанных болтов. Это приводит к преждевременному выходу из строя устройства.
Вся выпускаемая продукция делится на три основные категории:
| Виды | Описание |
|---|---|
| Стержневые | Приспособление в виде стержня с острыми гранями. Забивается в заранее подготовленное отверстие, чтобы потом в нем заклиниться. Выкручивается посредством гаечного ключа. Основной недостаток – тяжело извлекается из сломанной части. |
| Клиновидные | Конусообразные приспособления с гранями. Вначале высверливается отверстие в поврежденном крепежном элементе, а после забивается данный экстрактор при помощи молотка. После его заклинивания извлечение происходит посредством гаечного ключа. Обзор отзывов показывает, что в манипуляциях нет ничего сложного, однако, специалисты рекомендуют не упускать из вида один момент: забивается приспособление четко по центру сломанной детали, а это сделать не всегда получается. Иногда приходится сталкиваться с проблемой выкручивания самого болта из приспособления. |
| Винтовые спиральные | Конусообразные модели с нарезанной по поверхности специальной резьбой. Направление резьбы бывает разной. Варианты использования приспособлений разнятся. Левая резьба помогает извлечь крепежи с правой резьбой, правая подходит для извлечения обломленных болтов с левой резьбой. Данное устройство не нужно забивать. Оно закручивается внутрь высверленного отверстия, там заклинивается и вытаскивается вместе с поврежденной деталью. Работа требует использования специального воротка и приложения максимальных усилий. |
Назначение и принцип действия
Винтовые крепления могут повреждаться. Без специального инструмента для извлечения сломанных болтов тут не обойтись
Не важно, отваливается шляпка или сам стержень. Для их выкручивания нужно за что-то зацепиться
Для данных манипуляций производители разработали и наполнили рынок популярными моделями экстракторов.
Основная область применения прибора – мастерские по ремонту машин и мебели, а также при строительстве и проведении ремонтных работ на объектах. Он – незаменимый помощник для выкрутки испорченных шурупов, саморезов, дюбель – гвоздей. При помощи маленьких экстракторов можно разобрать складные ножи или иные конструкции на винтовых креплениях.
Разновидностей подобных устройств множество. Они отличаются функционалом, размерами, характеристиками, конструктивными особенностями, и используются для выполнения конкретной задачи. Подбирается самое подходящее устройство.
Принцип действия:
- В сломанном болте или шпильке просверливается отверстие по центру.
- Внутрь вбивается клин вывертки.
- После полного зацепления начинается процесс извлечения обломков крепежа.
- Берется обычный рожковый гаечный ключ или специальный метчикодержатель. Держась за хвостовик вывертки, поврежденный метиз не спеша выкручивается.
Основные характеристики приспособлений
Стоит отметить, что экстракторы предназначены для выполнения строго определенных задач. Они помогают извлечь из предмета крепежный элемент со сломанной головкой. Незаменимая вещь для ремонта авто
Большое внимание стоит уделять таким свойствам, как надежности и прочности используемого при изготовлении материала. Товар выпускается из высокоуглеродистой стали, твердосплавных металлов, быстрорежущей стали
Часто применяется инструментальная сталь S2, оксидированная, хромованадиевая сталь высокой прочности и иные аналогичные сплавы.
Стоит отметить, что подпольные производители используют для изготовления продукции мягкие металлы, что делает применение данных инструментов по назначению невозможным
Поэтому необходимо уделять особое внимание производителю и маркировке. Связываться с малоизвестными компаниями или теми, к продукции которых есть претензии, не стоит
Это чревато потерей денег.
Вес устройства зависит от используемого при его изготовлении металла, а также от параметров и разновидности. Внутренние экстракторы имеют длину от 26 до 150 мм. Конусное жало в пределах 1,5 – 26 мм. Вес конструкции – 8 – 150 грамм. Наружные изделия выпускаются длиной от 16 до 26 мм, весят около 100 – 150 грамм.
ГОСТов данных слесарных приспособлений нет. Каждый производитель опирается на свои технические условия. У известных брендов есть персональные лаборатории, где специалисты разрабатывают самый хороший состав материала для изготовления инструментов профессионального уровня. Маркировка товаров либо отсутствует, либо указывается диаметр, для работы с которым подходит данный инструмент.
Рейтинг конструкций до 500 рублей
Forcekraft 37826218
Комплект экстракторов резьбы от китайского производителя включает в себя 5 элементов (М3 – М18). Позволяет оперативно извлечь крепежи с сорванными головками. Манипуляции не требуют много усилий и свободного времени. При этом действия мастера не ведут к порче основного предмета. Поставляется в магазины в обычной упаковке, параметры которой 0,06*0,02*0,1 см. Для хранения желательно приобрести специальный футляр.
Цена покупки – 498 рублей.

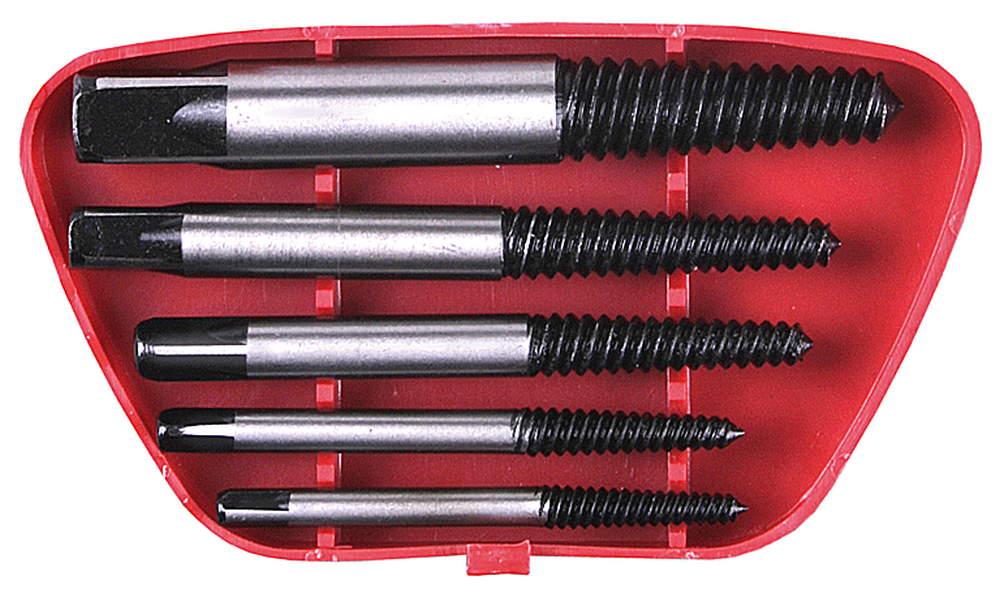

набор экстракторов Forcekraft
Достоинства:
- значительный рабочий ресурс;
- надежность;
- прочность используемых материалов;
- износостойкость;
- практичность.
Недостатки:
Partner 37826211
Комплект от китайского производителя насчитывает 6 составляющих (М3 – М25). Позволяет быстро и качественно удалить из предмета сломанные крепежные элементы. Производятся инструменты из прочного стального сплава, поэтому обладают высокой износостойкостью и долгим сроком службы при активной эксплуатации. Пользуется повышенным спросом как у новичков, так и профессиональных мастеров благодаря соотношению цены и качества. Проблем с покупкой не возникает. Товар можно найти в специализированных торговых точках или заказать онлайн в интернет – магазине.
Средняя стоимость – 471 рубль.
набор экстракторов Partner
Достоинства:
- простота в использовании;
- прочность продукции;
- долговечность;
- надежность.
Недостатки:
Patron 37826213
Средняя цена – 440 рублей.
набор экстракторов Patron
Достоинства:
- доступная стоимость;
- практичность;
- качество используемого материала;
- долговечность.
Недостатки:
Forcekraft 40791699
Продукция китайского производства пользуется повышенным спросом у отечественного потребителя благодаря приемлемой стоимости и хорошим характеристикам. Набор включает в себя 5 элементов для извлечения сломанных крепежей. Работать с устройствами легко и просто. Поставляется в магазины в футлярах их прочного пластика.
Цена приобретения – 314 рублей.
набор экстракторов Forcekraft
Достоинства:
- соотношение цены и качества;
- практичность;
- износостойкость;
- долгий срок службы.
Недостатки:
Sparta 38114916
Изделия выпускаются на территории Поднебесной. При изготовлении используется сталь и пластик. Подходят для вытаскивания поломанных шпилек и праворезьбовых болтов. В наборе 5 элементов, выполненных из прочных стальных сплавов. Товар пользуется повышенным спросом у отечественных потребителей.
Средняя стоимость – 256 рублей.
набор экстракторов Sparta
Достоинства:
- универсальность;
- надежность;
- долговечность;
- практичность.
Недостатки:
