Дровокол винтовой

Разновидности древоколов

Основной принцип работы устройства – воздействие на древесину путем ввинчивания или удара массивного колуна. При этом по типу колуна выделяют:

  • конусные. Здесь раскалывание дерева идет под действием ввинчивающегося внутрь колоды конусного элемента. Эту деталь по внешнему сходству еще называют «морковкой»;
  • с клином-лезвием, врезающимся в древесину как обычный топор.

По типу привода выделяют:

  • ручные механизмы, где усилие прилагает человек, а увеличивается оно за счет правильного приложения нагрузки и жесткого закрепления заготовки;
  • электрический, где усилие задается электродвигателем. Чаще всего в таком варианте реализуют конусные модели, поскольку очень легко организовать вращение основной детали напрямую, без передаточных механизмов. Двигатель может работать от сети или на жидком топливе (бензине);
  • гидравлический, точнее, гидравлический с электроприводом. Здесь первичное усилие дает электрика, а необходимое давление на заготовку передается через гидравлическую систему.

Также можно разделить устройства по методу укладки дров: горизонтально и вертикально. В большинстве бытовых моделей фрагмент ствола укладывается горизонтально, на специальную станину/подставку, причем более низко расположенные опоры больше подходят для массивных колод большого диаметра, а высоко – для относительно тонких кругляков. Модели с вертикальным расположением чаще встречаются в профессиональном сегменте, они мощнее и производительнее.

Встречаются также профессиональные устройства с возможность и горизонтальной, и вертикальной закладки дров.

Отдельно стоит также рассмотреть стационарные и мобильные изделия.

Размеры станка для колки полена

Для расположения деталей и комплектующих элементов не существует отдельная схема, отсутствуют ограничения. За основу процесса сборки можно взять габариты, соответствующие росту человека:

  1. высота станины — 650 мм;
  2. длина стола — 850 мм;
  3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Для домашней мастерской также подойдет станок на гидравлическом приводе, колоть древесные кругляки поможет гидравлический насос, приводящий в движение колун. Острая пластина опускается на полено с большой силой, разрывает волокна древесины, отделяя небольшие фрагменты.

колка дров может осуществляться механическим приспособлением

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Читать также: Масло и 20 производитель

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Другой вариант реализуется за счет использования двухручейных шкивов разного диаметра и гибких приводных ремней. На вал электродвигателя ставится малый шкив, а на вал дровокольного винта — большой.

Соотношение их диаметров подбирают так, чтобы понизить частоту вращения винта по сравнению с частотой вращения двигателя в 2,5 – 4 раза до 300-400 об/мин.

Понизить скорость вращения конусного винта можно с применением мотор-редуктора – единого блока, в котором электродвигатель конструктивно соединен с понижающим редуктором. Однако, такие модели не получили широкого распространения на рынке винтовых колунов.

Тем, кто хочет сделать такой станок своими руками, следует помнить о том, что высокая скорость вращения винтового конуса (более 500 об/мин) повышает риск травмирования, поскольку в этом случае полено трудно удержать в руках.

Для того, чтобы понизить травмоопасность станка, под винтовым конусом ставят неподвижный стальной клин, который предохраняет полено от соскакивания.

Купить винтовой (конусный) дровокол для сборки своими руками «самодельный дровокол»

Оплата при получении посылки и осмотра колуна на соответствие.

Конусы точатся на оборудовании с ЧПУ. Робот(компьютер) по заданным чертежам делает все конуса одинаковыми. Человеческий фактор сведен к минимуму.

Двухзаходная левая упорная резьба. При использовании Двух-заходной резьбы, не нужно толкать и упираться в чурбак, а только подноси и забирай полешки.

Диаметр Ø 75 мм, длина 300 мм (30 см)! Оптимально для раскола чурбаков и комлей до 80 см.

Сделано из Высокопрочной стали 40 Хром для долгой службы инструмента. Кончик конуса ДВУХЗАХОДЕН и ЗАКАЛЕН ТВЧ .

Крепление к валу: два крепежных винта в упрёте шпоночный вал вашего вала + 2 винта через 120 градусов.

4 крепежных винта М10 под внутренний шестигранник в комплекте с конусом .

Основные посадочные Ø 20,22,24,25,28,30,32,35,38 мм есть в наличии.

Изготовление не стандартных диаметров под заказ.

Масса около 5 кг в зависимости от посадочного отверстия в конусе.

Отправляем почтой наложенным платежом по России. В крупные города курьером, до вашей двери. Оплата при получении, после вскрытия посылки и осмотра изделия на соответствие.

Цена 2450 руб. Доставка по всей России ,РБ, Казахстану.

Для заказа и консультации 8 922 035 28 87 МТС Звоните круглосуточно.

Пишите Whatsapp или закажите с сайта форма ниже.

Купить дровокол

Доставка по всей России, РБ и Казахстану

Установка мотора

Специалистами давно отмечено, что мотор должен быть установлен под столом для резки поленьев. Почему? Благодаря такому конструктивному решению мотор будет лучше защищен от попадания стружки, чем в случае с его установкой на столе. Также так можно значительно сэкономить на свободной поверхности стола, куда будут класться бревна, ведь сам дровокол будет значительно короче. При наличии открытых вращающихся ремней, цепей и других уязвимых элементов их лучше всего закрыть кожухом

Это важно по технике безопасности

Стол для распила лучше всего изготавливать из металлических уголков 4х4 см, а что касается самой рабочей поверхности, идеально подойдет листовая сталь толщиной минимум 0,1 см. При имеющейся конструкции можно использовать дровокол как на электродвигателе, так и на бензиновом моторе. Конечно, можно и не использовать мотор вообще. Вместо него, прикрепляется рукоять к редуктору, а затем вал прокручивается вручную. Конструкция такого ручного дровокола выглядит еще проще, но эксплуатировать его не совсем удобно, особенно одному. Нужно минимум двое: один будет находиться за рукоятью, а второй будет подавать поленья. Это всего лишь один из вариантов, а в целом лучше использовать мотор, тем более что его можно взять от старой стиральной машины.

Конусный дровокол для мотоблока своими руками


Итак, используя данный чертеж и вооружившись стальной болванкой и токарным станком, приступим к вытачиванию конуса самостоятельно. Когда ваша заготовка окончательно примет форму конуса, следует на него нарезать левую упорную резьбу. Чтобы собрать конусный дровокол, вам понадобится:

  • Конус;
  • Электродвигатель;
  • Фланец с мотоциклетной звездочкой от колеса или вал;
  • Цепь приводная или пасы;
  • Вал;
  • Подшипники;
  • Болт или штифт (на ваше усмотрение);
  • Опоры для вала (идеально подойдут жигулевские карданные опоры).

Есть некоторые нюансы:

  • мотоблок должен быть достаточно мощным, чтобы справиться с такой непростой работой. Оптимальным вариантом станут модели с мощностью в 8 лошадиных сил;
  • необходимо строго соблюдать правила безопасности. Не нужно небольшие поленья с силой толкать по направлению к вращающемуся конусу, так как есть вероятность получения травмы;
  • полено должно иметь диаметр не более 45 сантиметров.

Также следует отметить, что конструкция дровокола для мотоблока имеет еще и подставочный столик. Именно на него вы должны укладывать поленья. При этом ножки стола регулируются в зависимости от высоты вашего агрегата. Для большей устойчивости во время работы вы можете подложить крупное полено под столик, чтобы избавиться от лишней вибрации и нагрузки, особенно если вы хотите колоть очень крупные поленья.

Как видно из всего вышесказанного, дровокол — это очень практичное устройство, которое не займет много места, не потребует от вас определенных знаний и умений в его управлении, и даже особых денежных затрат. Перед работой обязательно изучите инструкцию, чтобы убедиться в том, что инструмент совместим с вашим агрегатом.

Читать также: Сколько масла заливать в домкрат гидравлический

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Основные виды винтовых дровоколов

Используемый в быту дровокол винтовой может быть изготовлен как переносным, так и стационарным. Переносной вариант также изготавливают с колесами, которые позволяют легче перевозить инструмент. Стоимость такого устройства варьируется в среднем в диапазоне 16-38 тысяч рублей. В основном на цену влияет тип двигателя.

Есть два варианта исполнения привода:

  • бензиновый;
  • электрический.

Второй тип в основном работает от однофазной сети, потому что трехфазная сеть для частного дома обходится дорого, хоть и позволяет использовать более мощный конусный дровокол. Бензиновый вариант будет стоить дороже, потому что устройство винтового колуна с электрическим приводом проще в изготовлении.

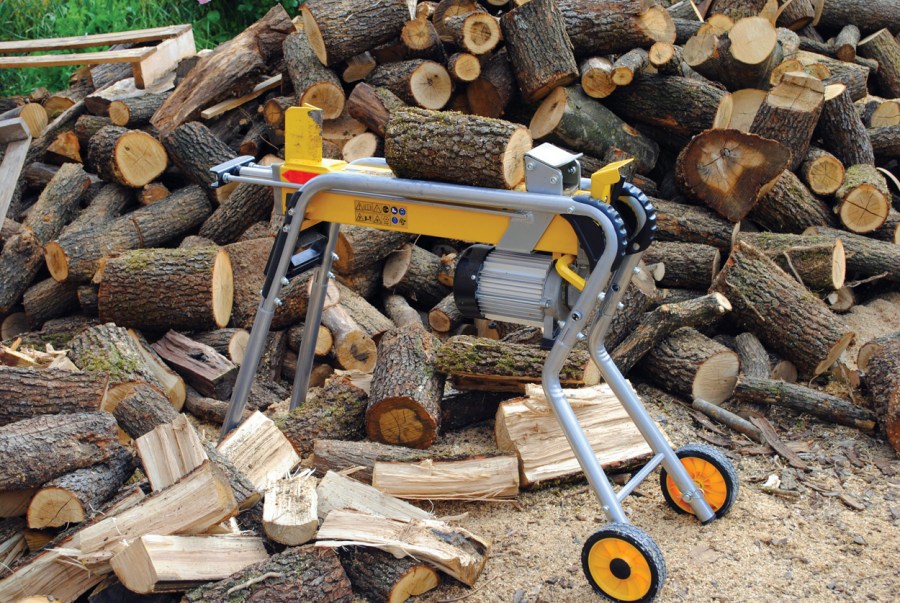

Электрический дровокол

По типу резьбы дровоколы бывают:

  • с метрической резьбой;
  • с упорной резьбой.

В первом случае есть риск того, что полено может слететь с рабочего места. Кроме того такая резьба стирается гораздо быстрее. Упорная резьба входит в древесину гораздо лучше, не позволяет полену слетать и более устойчива к износу.

На сегодняшний день распространены два варианта исполнения конусных дровоколов. В первом варианте на вал, идущего от электродвигателя ставится винтовой конус. При этом электродвигатель должен быть небольшой мощности (до 5кВт и до 500 об/мин). Второй вариант исполнения подразумевает применение ременной передачи со шкивами разного диаметра. Передаточное число должно быть таким, чтобы снизить число оборотов на валу, который вращает винтовой конус. Для этого на валу двигателя ставят шкив меньшего размера. Число оборотов при таком исполнении обычно не превышает 300-400 об/мин.

Колун с упорной двухзаходной резьбой

Кроме вышеперечисленных вариантов есть конструкция винтовых дровоколов с мотор-редуктором, в котором двигатель соединен с понижающим редуктором в едином закрытом блоке. Такой способ применяется крайне редко.

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

  1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
  2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку. Сборка станины
  3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
  4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса. Монтаж колёс
  5. Монтируют столешницу и полку.
  6. Собирают опорную раму электродвигателя и крепят её к станине.
  7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
  8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления. Монтаж главного вала и электродвигателя
  9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться. Установка конуса
  10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
  11. Устанавливают рассекатель. Рассекатель можно изготовить из старого молотка
  12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.
  13. Запускают станок и проверяют его в действии. Собранный дровокол окрашивают для защиты от коррозии

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Простейший дровокол своими руками

конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

  • Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
  • Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
  • Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
  • Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

  1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
  2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

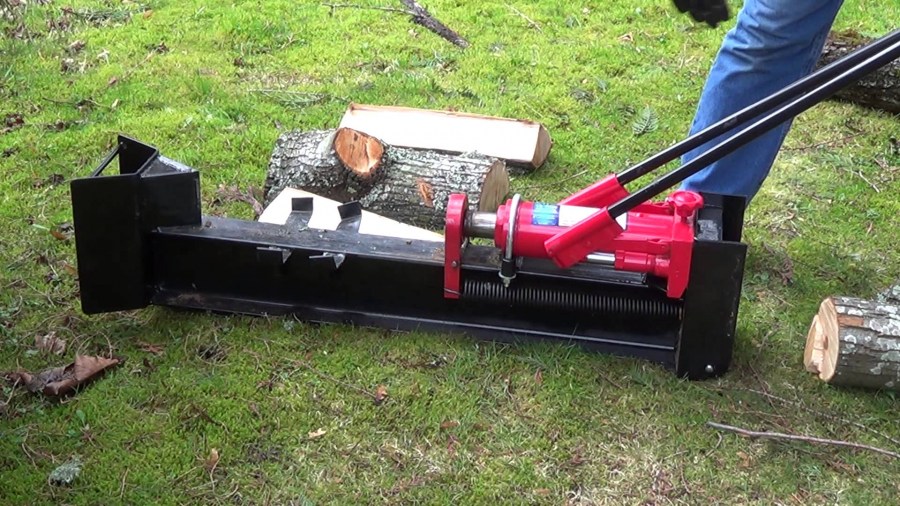

Дровокол гидравлического типа

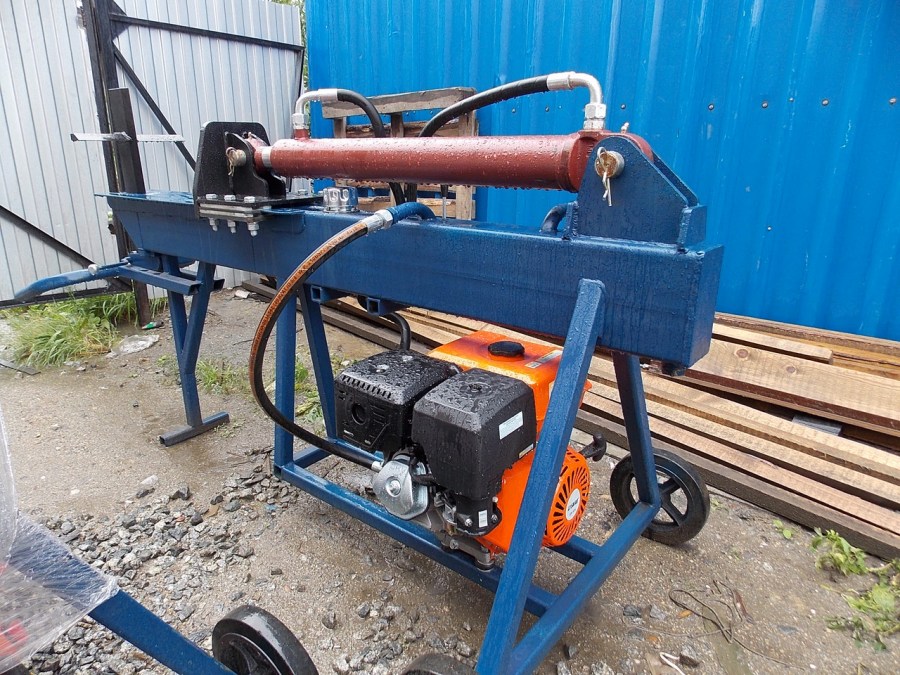

Также своими руками потенциально можно собрать гидравлический высокоэффективный самодельный дровокол. Но финансово он получается очень затратным.

Для сборки потребуется:

  • опорная рама;
  • электромотор для вращения масляного насоса;
  • гидроцилиндр и рукава высокого давления;
  • распределитель усилий (дополненный ручным переключателем);
  • бак с маслом;
  • фильтр;
  • железный толкатель, установленный на шток цилиндра;
  • лезвие для колуна.

Лезвие обычно делают крестообразной формы для такого вида дровокола.

Агрегат может за счёт гидравлического узла создавать усилие около 4-10 тонн. Поэтому за один заход можно разложить и расколоть порядка 4-5 поленьев. Иногда больше.

Задача оператора заключается в том, чтобы укладывать древесину на станину и запускать в работу привод. Преимущество конструкции в том, что вероятность получить травму минимальная. Руки, как и одежда, находятся на безопасном расстоянии от подвижных частей дровокола.

Какой из представленных вариантов дровоколов выбрать, каждый решает для себя сам. При этом не стоит забывать, что любая конструкция по-своему сложная и имеет ряд нюансов и требований безопасности при сборке.

Приходилось ли работать с дровоколом? Какую конструкцию использовали? Насколько это необходимая вещь в хозяйстве? Собрать или купить готовый заводской агрегат?

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!

Самодельное изготовление дровокола

Изготовление винтовых колунов не представляет какой-либо сложности. Необходимо лишь подыскать подходящую по размерам конусную оснастку, которая с помощью цангового механизма и других аналогичных фиксаторов крепится непосредственно к электродвигателю. Заказать изготовление конусов можно у токаря, который за сумму в несколько тысяч рублей выполнит качественную и прочную винтовую оснастку. Дровокол конусный своими руками, чертежи которого можно подыскать в интернете, может быть с легкостью выполнен в домашних условиях с использованием недорогих компонентов.

Для изготовления винтового дровокола своими руками потребуется следующее:

  • Конус типа «шуруп», который имеет длину 20 сантиметров и диаметр минимум 5,5 сантиметра.
  • Опоры вращения — две штуки.
  • Шкив ременной передачи.
  • Вал длиной в 35 сантиметров и диаметром в 3 сантиметра.

Качеству и прочности используемого конуса-шурупа следует уделить должное внимание. При раскалывании дров на рабочую головку будет приходиться существенная нагрузка, поэтому, если для изготовления рабочей оснастки использовался не слишком качественный металл, то конус просто разорвет или поведет

Подобные поломки приведут к необходимости замены дорогостоящей рабочей части станка. Габариты станины выбираются индивидуально. В тех случаях, когда требуется установить колун на трактор, следует подбирать соответствующий прочный профиль и металлический уголок.

Электродвигатель и подключенные к нему ременные передачи следует установить на металлической опоре, которую сваривают из уголка. Для такой работы следует использовать прочный металлический швеллер, что позволит выполнить максимально жесткую и прочную станину. При раскалывании дров на основу колуна будет приходиться существенная нагрузка и неправильно выполненные станки могут быть перекошены, а использование такого некачественно собранного оборудования будет попросту небезопасным.

Производительность самодельных дровоколов будет напрямую зависеть от скорости вращения конуса. Минимальным числом оборотов рабочей головки станет показатель в 250 оборотов в минуту. При использовании мощных дровоколов выполнять прямое соединение конусной насадки и электродвигателя не следует. Необходимо использовать цепные или ременные передачи, что позволит обеспечить прочность и долговечность всей конструкции.

Особенности реечных станков

В продаже можно найти реечные дровоколы, где колун фиксируется к раме, которая с помощью зубчатой передачи перемещается вперёд-назад. Перемещение рабочей части позволяет быстро раскалывать даже толстые бревна. Чушки и поленья закладываются между колуном и упорным устройством, после чего за счёт надавливания на соответствующую ручку происходит раскол чурок на мелкие дрова.

Конструкция станка этого типа отличается большей сложностью, соответственно изготовить реечный дровокол своими руками будет затруднительно. Проще всего приобрести уже готовый реечный электроколун, что позволит обеспечить полную безопасность и эффективность использования такого оборудования.

Реечные колуны для дров своими руками, чертежи которых можно с легкостью отыскать на тематических ресурсах в интернете, различаются используемым рабочим инструментом, показателями прижимной силы, а также возможной длиной полотна. Для бытового использования подойдут модели реечных колунов, у которых длина полотна составляет не более 50 сантиметров. Такое оборудование позволяет с легкостью раскалывать небольшие по размерам чурки, получая при этом дрова, способные использоваться в печках, каминах и котлах отопления.

Использование реечных и винтовых колунов позволит существенно упростить раскалывание дров, практически полностью автоматизировав эту работу. Универсальные колуны имеют простейшую конструкцию, поэтому выполнить их самостоятельно не составит какой-либо сложности. Потребуется лишь подобрать в интернете чертёж конуса для дровокола, использовать прочные и надежные винтовые рабочие головки с мощным электромотором, которые потребуются для выполнения такого оборудования.

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.


Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому

Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.


Дровокол лом-колун.


Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

https://youtube.com/watch?v=XIxlVGCOK8o

Как изготовить дровокол на пружине

Выше мы уже писали, что конструкция рамы выбирается произвольно, главное – устойчивость. Но перед тем как сделать рычаг, нужно рассчитать основные размеры по схеме распределения усилий. Задача – добиться идеального баланса между длиной стрелы, массой груза на конце и расстоянием от шарнира до пружины. Механика данной системы описывается уравнением:

  • М – масса противовеса на конце балки, кг;
  • F – сила упругости пружины;
  • l – расстояние от шарнира до пружины, м;
  • L – общая длина рычага, м.

Если пренебречь расчетом, то возможны 2 сценария: придется прилагать большое усилие на раскачку стрелы или колун станет бить очень слабо. Физический смысл: чем дальше пружина отстоит от шарнира и чем выше ее жесткость, тем длиннее потребуется рычаг и масса груза.


Расчетная схема длины рычага и веса груза на конце

Пример определения основных размеров балки. Берем пружину от автомобиля «Жигули», сжимающуюся при усилии около 200 кг (вес машины – 0.8 тонны), и отодвигаем ее от стойки на 30 см. Остальные показатели вычисляем методом подбора – длину стрелы принимаем 2 м, тогда вес груза равен 30 кг, включая массу колуна и рычага. Проверяем: 30 / 200 = 0.3 / 2 = 0.15.

Для сборки рычажного дровокола используйте простые материалы:

  • пружина от легкового автомобиля–малолитражки (ВАЗ, «Таврия» и подобные);
  • готовое лезвие от ручного колуна либо заготовка из низкоуглеродистой стали толщиной 20 мм;
  • труба по диаметру пружины – на изготовление чашек;
  • различный металлопрокат для рамы – уголки, трубы круглые и профильные с толщиной стенки 3 мм.

Процесс сборки довольно прост и не требует подробного описания. Ориентируясь по чертежу, сварите устойчивую раму, изготовьте чашки и установите пружину с рычагом. В конце приделайте к балке груз и раскалывающее лезвие.

Если конструкция окажется неустойчивой, просто наденьте на горизонтальные опоры дополнительные трубы. Обзор готового колуна с указанием размеров смотрите на видео:

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

  1. Двигатель Лифан 13 л. с. — 14 300;
  2. Гидроцилиндр 100/40/61 — 10 420;
  3. Гидрораспределитель — 3 510;
  4. НШ32 — 1 610;
  5. Привод НШ от МАЗа — 3 960;
  6. Ступицы с колесами от ВАЗ — 1 500;
  7. Шкив на двигатель — 1 000;
  8. Ремни клиновидные — 830;
  9. Масло гидравлическое 40л. — 2 600;
  10. РВД + муфты — 2 500;
  11. Фланцы к НШ — 440;
  12. Металл для ножей — 1 000;
  13. Металл для всего остального — 4 000;
  14. Болты, гайки, шайбы и т. п. — 640;
  15. Масло в движок — 380;
  16. Шланг резиновый + хомутки —300;
  17. Краска — 630;
  18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
  19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
  20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
