Делаем дробилку — измельчитель для пластика своими руками: необходимые материалы и процесс изготовления
Материалы из полимеров довольно давно присутствуют в нашей жизни, и теперь их можно найти в любой отрасли. Но за счет того, что пластик не разлагается обычным образом, он приносит огромный ущерб окружающей среде.
Положительным же фактором считается возможность его вторичной переработки. Для этого пластик вначале подготавливается и приводится в нужное для него состояние, потом его начинают измельчать. Чтобы это осуществить, были созданы специальные приборы — дробилки (шредеры, станки, специальные измельчители). Сделать любой из них можно и самостоятельно.
Существует 3 вида таких приборов, которые можно разделить по возможностям обработки всего материала. Они разделяются на следующие варианты:
- внешний вид конструкции напоминает необычные лезвия на ножницах, она подходит для работы с такими разновидностями пластика, как акрил, пленка и нейлон;
- вид, который применяется чаще всего на заводах, где делают пластмассу, а также на комбинатах по переработке старого материала;
- молотковые, конусные или же щековые устройства, которые используются для обрабатывания крупногабаритных деталей из пластика, к примеру, оконного профиля.
Материалы и инструменты для работы
Чтобы сделать этот прибор в домашних условиях, понадобятся некие навыки работы со сварочным оборудованием.
Весь измельчитель пластика сделан из следующих частей:
- дисковые пилы. Стандартное их количество составляет примерно двадцать штук. Так как это считается основанием всего устройства, выбирать их стоит только качественные и с разной конфигурацией зубьев, что помогает хорошо измельчать отходы;
- вместо привода стоит взять электрический вид двигателя. Причина в более длинном выборе и возможности применять не только на открытой площади, но и в самом помещении;
- ось для закрепления пил;
- для изготовления рамы и каркаса потребуется также профиль из металла;
- разные детали для закрепления;
- бункер, через который будут подаваться материалы для обрабатывания, и защитный кожух;
- чтобы присоединить ротор, понадобится специальный ремень, а еще шкив и пара подшипников.
Неправильный выбор пил для дробилки может привести к проблемам на оси, из-за чего конструкция станет сильно вибрировать и быстро ломаться.

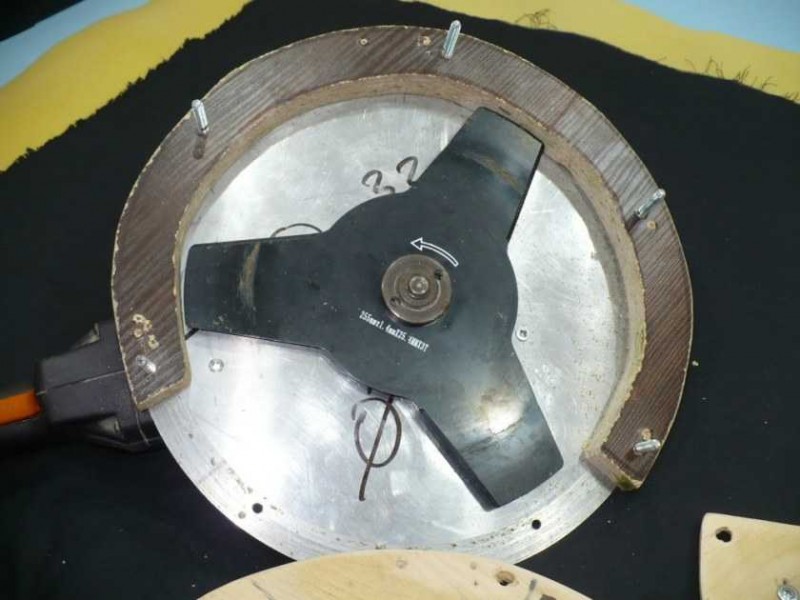

После подготовки всего нужного для работы, можно начать первый этап создания. Сначала создается режущий блок путем надевания на заранее подготовленную ось дисковых пил. Чтобы между этими импровизированными ножиками осталось нужное место, стоит применять гайки.
Далее проводим монтаж изделия на шкив и за счет подшипников создаем свободное вращение. Потом делаем из приготовленных металлических материалов прямоугольную раму и крепкий каркас.
Второй шаг — это приварка ножек, подобранных по высоте, с применением сварки. Далее каркас прикрывается листом из стали, для этого присоединяем его к раме. Создаем в нем отверстие нужной величины и закрепляем двигатель на равном расстоянии от режущих деталей. Специальный кожух и емкость для подачи сырья будут нужны для безопасности и эффективности процесса работы.
Последним действием считается присоединение режущего блока с валом мотора при помощи ремня. Все, конструкция сделана.
Рекомендации специалистов
Главный совет, который дают мастера, заключается в необходимости до начала работы сделать чертеж, чтобы точно знать, как будет выглядеть планируемая вами конструкция. Это поможет избежать неточностей и ошибок с размерами отдельных деталей.
Спланировав и собрав своими руками такой прибор, вы сможете, зная его конструкцию, спокойно вносить изменения и улучшать его. Обработанный пластик будет иметь такой размер, который закладывают в конструкционные возможности определенного устройства.
Во время выбора такого устройства заранее нужно определиться с тем, как часто агрегат будет применяться. Если работы на нем будет немного, и нагрузки планируются небольшие, то хватит электромотора слабой мощности, а вот для активного использования уже понадобится прибор более мощный и с огромным количеством оборотов.
А чтобы не нужно было собирать с пола обработанный фракционный материал, стоит под пилами предусмотреть угол для закрепления крепкого контейнера.
Изготавливаем дробилку самостоятельно
Существует несколько наиболее популярных разновидностей измельчителей пластика, которые изготавливают в домашних условиях. Для того, чтобы собрать своими руками этот аппарат понадобится немного терпения и минимальные навыки. В качестве специального инструмента потребуется лишь сварочный аппарат или бытовой инвертор.
Дробилка для пластика своими руками, схема которой будет немного отличаться в зависимости от уровня мастерства изготовителя и его фантазии, имеет следующие общие элементы:
- привод. Наиболее часто используют электродвигатель. Благодаря большому выбору и доступным ценам можно подобрать модель необходимой мощности. Кроме того, дробилка на основе электропривода обладает более тихим ходом и ее можно использовать как на открытом воздухе, так и внутри помещения;
- дисковые пилы. Это будет основой нашего аппарата. Следует подобрать достаточное их количество и различную конфигурацию зубьев для более качественного измельчения отходов. Оптимальное число пил на оси – около 20;
- ось, на которой будут крепиться пилы;
- металлический профиль или труба для изготовления опорной рамы и каркаса дробилки;
- защитный кожух и бункер подачи. Их можно самостоятельно изготовить в домашних условиях из листовой оцинковки при помощи ножниц по металл, молотка и тисков;
- шкив, два подшипника и специальный ремень, при помощи которого создается взаимодействие между электродвигателем и ротором;
- крепежные элементы (гайки, шайбы и саморезы по металлу).
Когда все необходимые материалы и инструменты подготовлены, можно приступать к изготовлению агрегата.

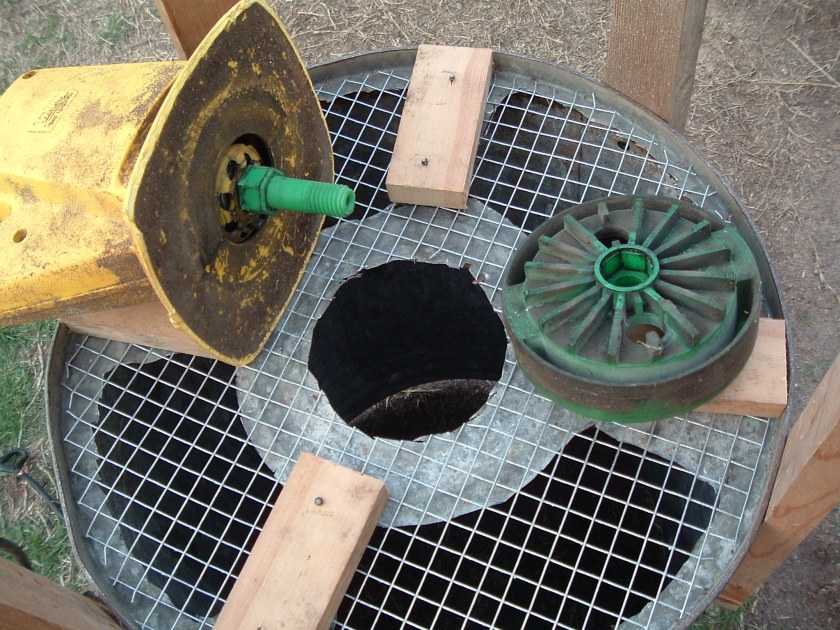

В первую очередь необходимо соорудить режущий блок. Для этого на подготовленную ось надеваем дисковые пилы. Диаметр оси и посадочного места пилы должен совпадать. Между импровизированными ножами должно оставаться минимальное расстояние, которое обеспечивают обыкновенные металлические шайбы. На концах пилы должны быть хорошо зафиксированы с помощью гаек. Затем устанавливаем ось на шкив и используем два подшипника для того, чтобы конструкция свободно вращалась.
Следующий шаг – изготовление опорного каркаса. Из металлического уголка, профиля или трубы при помощи сварки делаем прямоугольную раму. Затем к ней привариваем ножки необходимой высоты. Прикрываем каркас листом металла, который привариваем к раме. В листе прорезаем отверстие, равное размеру режущего блока. На небольшом расстоянии от ножей крепим двигатель.

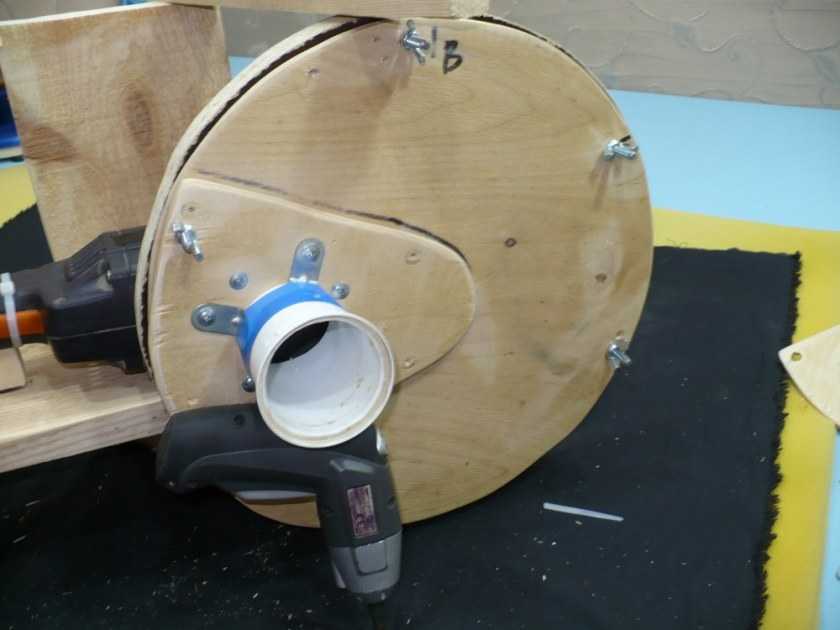

После того, как каркас готов, можно приступать к финальной стадии сборки нашего аппарата. Для этого надеваем защитный кожух на ножи и сверху устанавливаем бункер для подачи сырья. В кожухе необходимо предусмотреть отверстие, через которое ось будет соединена со шкивом. При помощи специального ремня соединяем вал мотора и режущий блок. Наша наиболее простая конструкция дробилки для пластика готова.
Характеристики и устройство дробилок

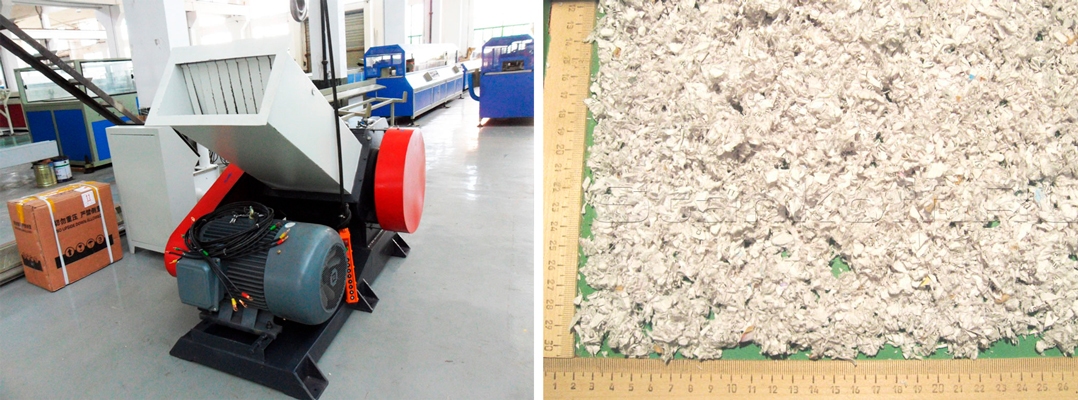

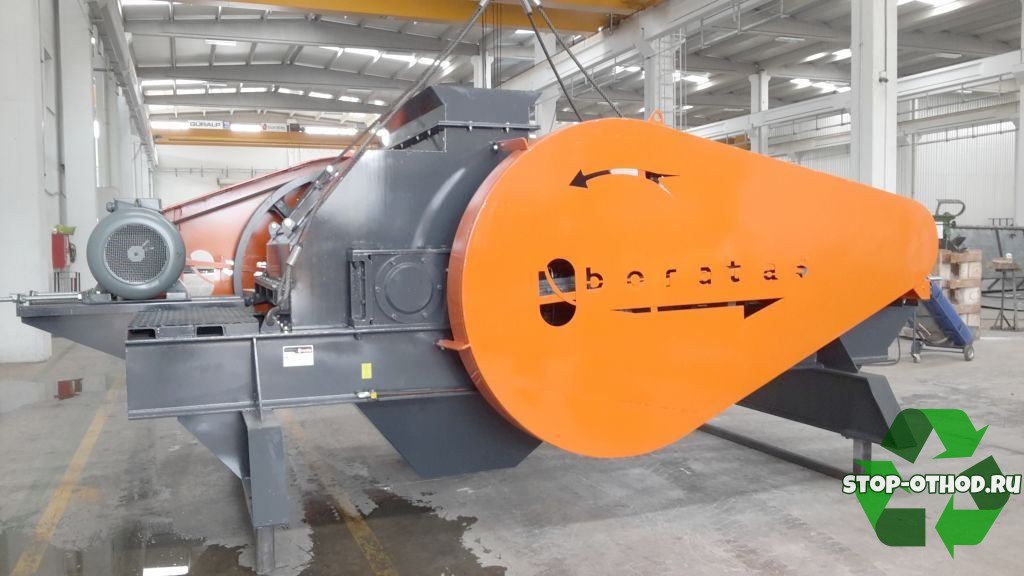

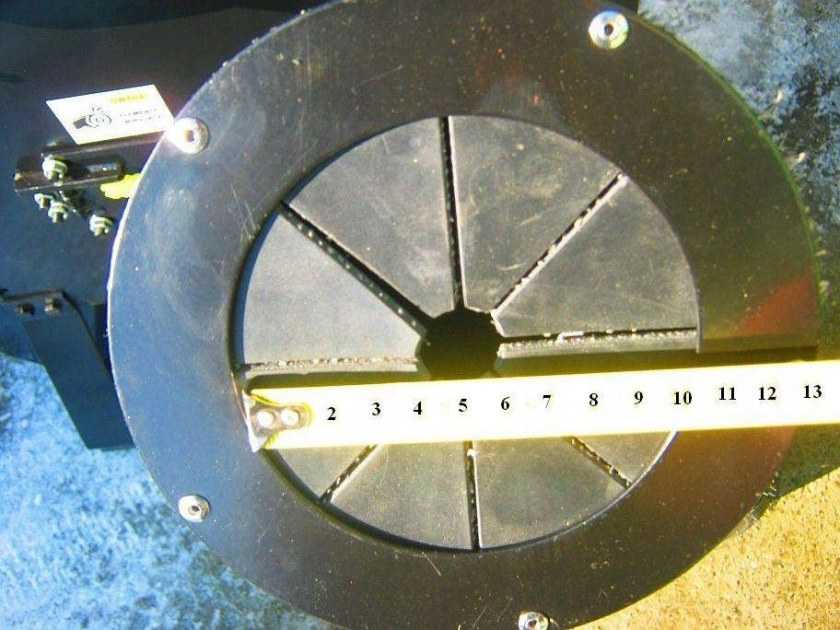

Роторные дробилки
Основная деталь роторной дробилки – ножи. Количество ножей зависит от скорости вращения ротора.
Основными показателями роторного шредера являются:
- Мощность двигателя.
- Диаметр ротора.
- Количество и качество ножей на роторе и на станине (лезвия ножей должны быть из хорошей стали для прочности и долговечности).
- Скорость вращения ротора. Дробилки имеющие высокую скорость вращения обрабатывают тонкостенные материалы, а низкоскоростные соответственно толстостенные.
- Размер бункера для загрузки сырья.
- Диаметр отверстий решетки.
- Габариты, вес.
Сырье загружают в специальный бункер, измельчение пластмассы происходит между подвижной и статичной группами ножей. Раздробленные отходы просеиваются сквозь металлическое сито. Процесс идет циклично, пока последняя партия материала не пройдет через сито. Размер измельченного сырья зависит от конкретной модели дробилки.
Ресурс достаточно недолговечен. Дробилки бывают однороторные и двух роторные. В некоторых моделях есть колосниковая решетка, которая выполняет роль молоткового измельчителя.

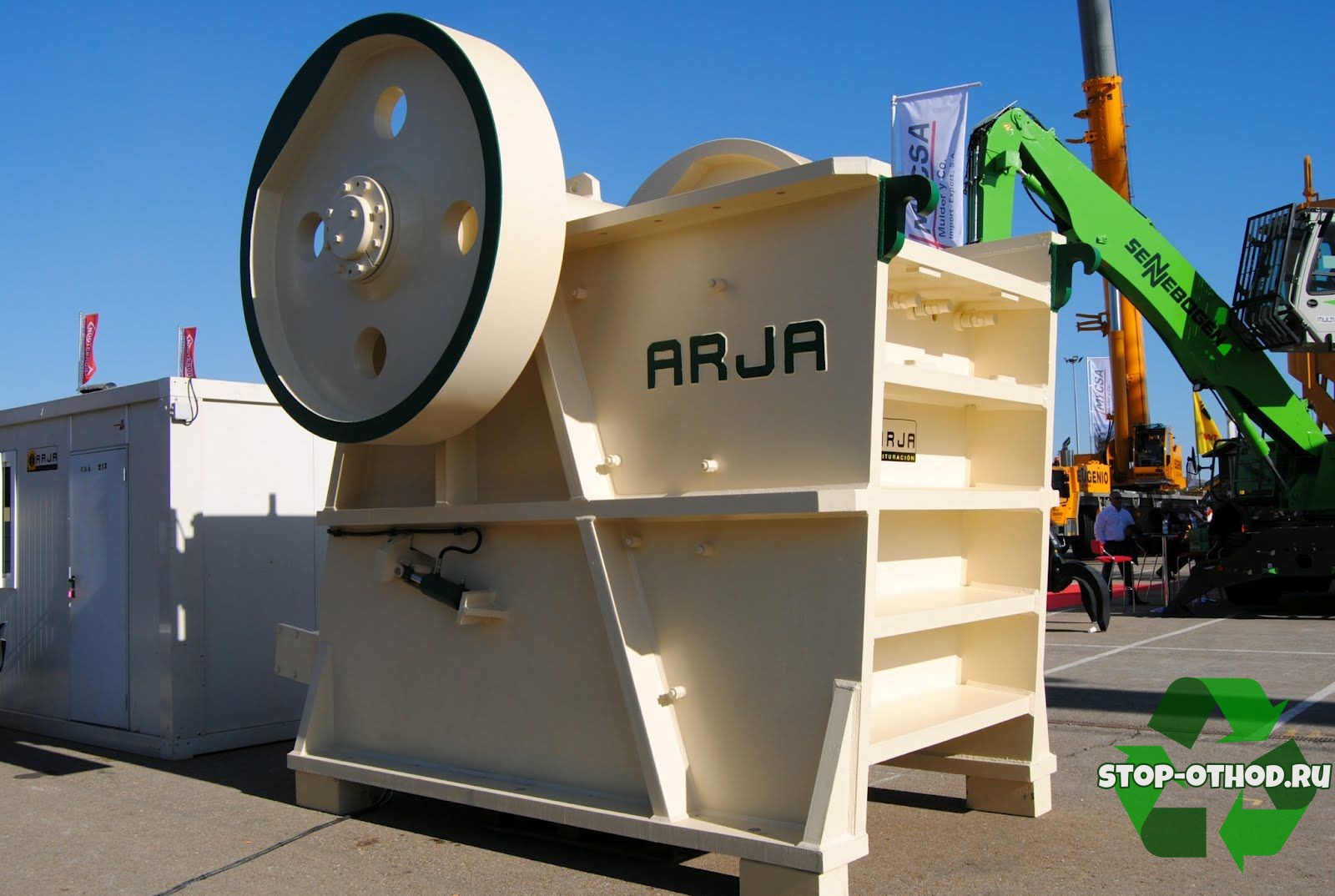

Щековые дробилки
Здесь используются две стальные рифлёные поверхности. Одна расположена вертикально, а другая так называемая «щека», под углом, совершая вращательные движения за счет чего происходит дробление материала.
Основными характеристиками щековой дробилки являются:
- Мощность двигателя.
- Скорость вращения щеки.
- Размер получаемых фрагментов.
- Габариты, вес.
Производительность щековых дробилок ниже чем роторных, зато они более надежны.
В целом принцип действия всех дробильных аппаратов схож – разрушить исходное сырье механическим путем.
Полезные советы
Люди, имеющие большой опыт при изготовлении всевозможных агрегатов своими руками рекомендуют в первую очередь составить чертеж будущей конструкции. Таким образом, можно избежать несоответствия размеров или пропустить какой-то узел или деталь.
Перед приобретением двигателя стоит определиться с его мощностью и выдаваемыми оборотами. Для нечастого использования и при невысоких нагрузках достаточно компактного электромотора невысокой мощности. Чем более активно будет использоваться дробилка, тем мощнее и «оборотистей» должен быть мотор.
Дисковые пилы лучше выбирать легкосплавные. Они несколько дороже стандартных изделий, но гораздо лучше сохраняют заточку, что убережет вас от регулярного и частого снимания режущего блока для заточки пил. Саму конструкцию стоить продумать таким образом, чтобы можно было без труда добраться до любого ее узла.
Для большего удобства можно изготовить специальную емкость, где будет находиться переработанное сырье. Контейнер крепится непосредственно под пилами дробилки. Если вам необходимо получать переработанный пластик различного размера, следует озаботиться об изготовлении и монтаже под дисками специальной сетки или решетки с нужным размером ячейки.
Монтаж садового шредера
Собирают устройство следующим образом:

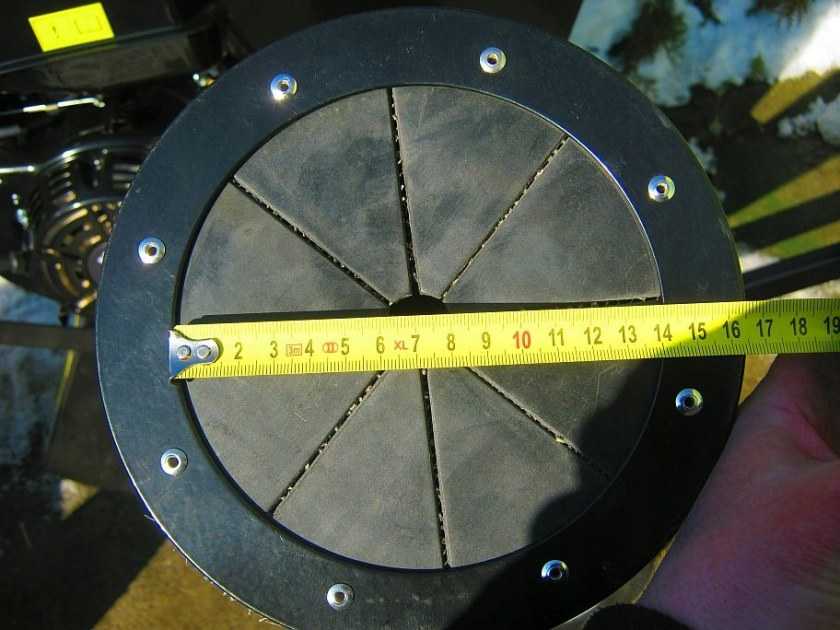

Прежде чем приступать к постройке измельчителя веток, нужно сделать чертёж устройства.

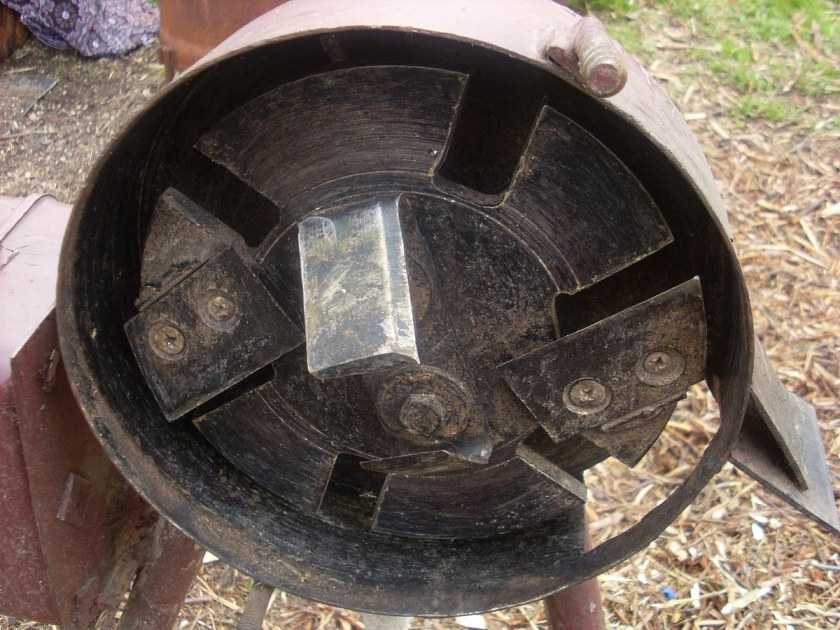

Из автомобильных рессор вырезать ножи. Задача эта довольно сложная, так что лучше обратится к профессиональному токарю. Размеры и форму ножей подбирают в зависимости от длины барабана электрорубанка, который вы будете использовать. Например, для вала длиной 17 см, достаточно четырёх ножей (по 2 элемента в каждом из двух противоположных фиксаторах).
Из уголка сварить каркас. Размеры станины зависят от габаритов двигателя.

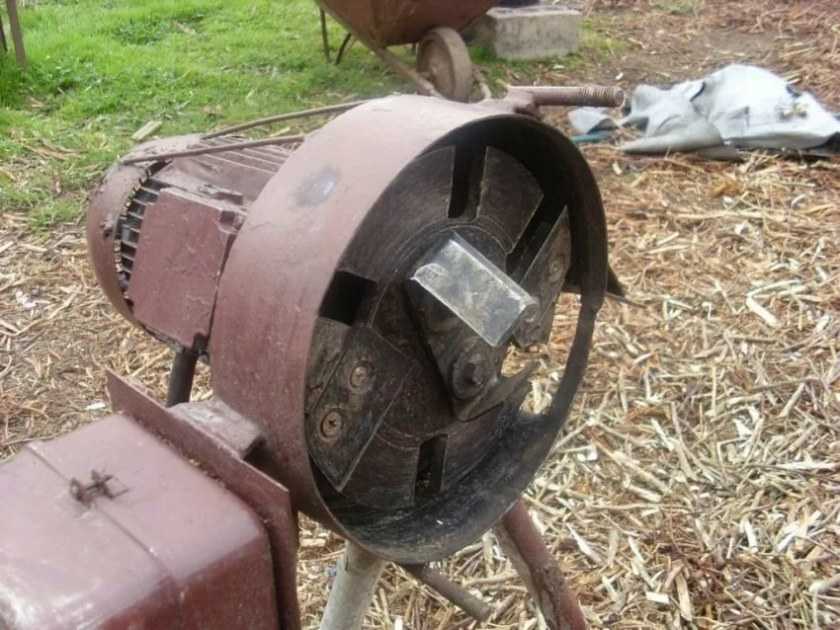

Мотор установить на краю станины, а барабан с ножами — примерно посередине. Двигатель закрепить жёстко, на гайки и болты. Барабан следует монтировать на раму посредством подшипников, через втулки. Саму раму с валом установить на станину так, чтобы имелась возможность небольшого продольного перемещения барабана, для регулировки натяжения ремня.
Барабан и вал мотора должны располагаться строго параллельно. Расстояние между ними определяется длиной ремня.
На вал двигателя и шпильку барабана надеть шкивы (меньший — на барабан, больший — на мотор). Они должны располагаться строго на одной линии, иначе ремень будет слетать.
Сам кожух, помимо защиты от получения травмы, выполняет функцию горловины, куда подают ветки для измельчения.
На станок установить пускатель, резервуар для щепы и защитный кожух, после чего можно приступать к работе.
На свободном конце вала барабана можно установить дисковую пилу, тогда у вас получится универсальный станок для деревообработки.
Более подробно узнать, как сделать измельчитель веток в домашних условиях, можно из видео.
Виды измельчителей
Существует 3 вида таких приборов, которые можно разделить по возможностям обработки всего материала. Они разделяются на следующие варианты:
https://youtube.com/watch?v=_0xPK7k66LE
- внешний вид конструкции напоминает необычные лезвия на ножницах, она подходит для работы с такими разновидностями пластика, как акрил, пленка и нейлон;
- вид, который применяется чаще всего на заводах, где делают пластмассу, а также на комбинатах по переработке старого материала;
- молотковые, конусные или же щековые устройства, которые используются для обрабатывания крупногабаритных деталей из пластика, к примеру, оконного профиля.
Тележка вышла из строя Бочки из строя
Возможна регулировка вместимости корпуса каждого ствола — пластмассы, металла, дерева. С последним нужно будет обмануть. Один барабан превращается в две машины или машины!
Здание или садовый овощной вагон будет в таком порядке:
- измельчите отработанный ствол на две половины;
- чтобы сделать рамку, которая выглядела бы как «Э».
- Прикрепите боковые стойки к раме и закрепите половину ствола;
- где находится верхняя часть буквы, прикрепите колесо.
Важно знать: Не выбрасывайте старые вещи, повторное использование может быть как забавным, так и полезным!
Мы собираем ручки, для которых подходят лента и целлофан, и готовую самодельную конструкцию. Продолжайте сборку второго мастера.
Полезные советы
Люди, имеющие большой опыт при изготовлении всевозможных агрегатов своими руками рекомендуют в первую очередь составить чертеж будущей конструкции. Таким образом, можно избежать несоответствия размеров или пропустить какой-то узел или деталь.
Перед приобретением двигателя стоит определиться с его мощностью и выдаваемыми оборотами. Для нечастого использования и при невысоких нагрузках достаточно компактного электромотора невысокой мощности. Чем более активно будет использоваться дробилка, тем мощнее и «оборотистей» должен быть мотор.
Дисковые пилы лучше выбирать легкосплавные. Они несколько дороже стандартных изделий, но гораздо лучше сохраняют заточку, что убережет вас от регулярного и частого снимания режущего блока для заточки пил. Саму конструкцию стоить продумать таким образом, чтобы можно было без труда добраться до любого ее узла.
Для большего удобства можно изготовить специальную емкость, где будет находиться переработанное сырье. Контейнер крепится непосредственно под пилами дробилки. Если вам необходимо получать переработанный пластик различного размера, следует озаботиться об изготовлении и монтаже под дисками специальной сетки или решетки с нужным размером ячейки.
Какие бывают
Автомобиль отличается от тележки количеством колес. Одноколесная конструкция называется тачкой, а если тачек несколько, то это автомобиль.
Одноколесная «техника» незаменима для сада, сада. Маневренность автомобиля хороша для узких сеток.
Минимальная ширина колеса позволяет аккуратно транспортировать груз, не повреждая растения. Вагон не подходит для таких задач. Но это необходимо на стройплощадке, на животноводческом дворе, уборка скопившейся после зимы пыли и многое другое.
Разумно иметь в эксплуатации оба типа тачек, тачка не стабильна, колесо требует напряжения во время езды. Удобнее переносить грузы на двух- или четырехколесные конструкции.
Другая причина, по которой нужно покупать и автомобиль, и автомобиль, заключается в том, чтобы использовать их для разных целей. Если навоз впервые удаляется из коровника, его нельзя использовать для транспортировки собранного урожая из сада или сада. Поэтому правильным решением будет найти помощника.
Покупка или самостоятельное изготовление?
Если дробилку для пластика планируется задействовать на производстве по переработке полимерных отходов, имеет смысл тогда покупка нового агрегата. Он будет надежнее и производительнее прибора, изготовленного самостоятельно.
А вот если дробилка нужна для периодической утилизации пластика на приусадебном участке, расходы на приобретение агрегата совершенно не оправданны. Новый прибор стоит от 350 000 рублей (зависит от модели и производительности). На вторичном рынке агрегат можно найти за 75 000 – 100 000 рублей, что тоже недешево. Поэтому в таком случае оптимальный вариант – изготовить устройство самому.
Конусные дробилки
В агрегатах этого типа измельчение происходит при помощи сжатия перерабатываемого материала между конусами, которые расположены друг в друге. При этом дробление происходит внутри неподвижной конусной полости другим конусом, который производит круговое качание или так называемое гирационное движение. В точке сближения конусов, измельчаемый компонент разламывается под воздействием давления и деформаций изгиба, а затем выпадает при раскрытии конусов.
В зависимости от исполнения конусные дробилки применяются для измельчения абразивных, прочных материалов, в том числе строительных, горных пород, минералов, керамики, стекла, огнеупоров и т.д. Эти машины используются в цементной и прочих направлениях строительной отрасли.
Конструкция и типы
Конструкция дробилки предельно проста. Ее главный элемент – это ротор, который вращается внутри специальной камеры. Расстояние между ротором и стенками камеры небольшое. В нижней части камеры расположены стальные ножи. Когда в дробилку попадает пластмасса, она сильно прижимается к ножам и в результате движения по ним измельчается.
Разновидности и отличия

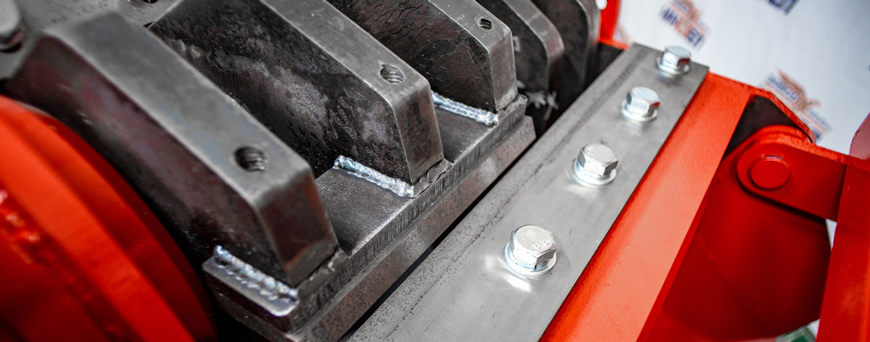

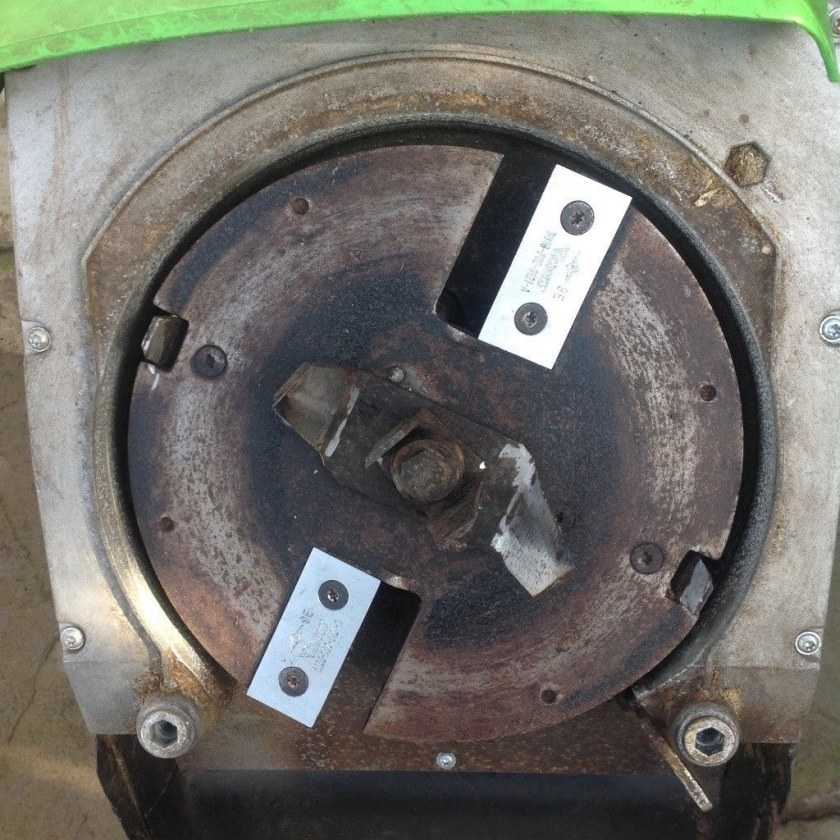

Ножи, расположенные в камере, могут быть разных форм. Наиболее распространены две:
- Наклонная. Расположены под углом, благодаря чему лучше захватывают материал, поступающий в дробилку. Больше всего подходят для работы с различными пленками, ПЭТ-тарой.
- Двойные. На конце нож разделяется на два лезвия. Благодаря этому резка более эффективна. Такая конфигурация ножей также подходит для полимерных пленок и ПЭТ-тары.
- Прямые. В этом случае ножи расположены под углом 90 о, то есть прямо перпендикулярно ротору. Такая конфигурация подходит для измельчения крупных и твердых отходов (например, ПЭТ-бутылок, пластмассовых ящиков и других).
Ножи могут быть подвижными (статорными) и неподвижными (роторными). В первом случае они размещены на валу, который вращается перпендикулярно ротору дробилки. Во втором – закреплены на дне камеры агрегата (иногда – на боковых стенках).

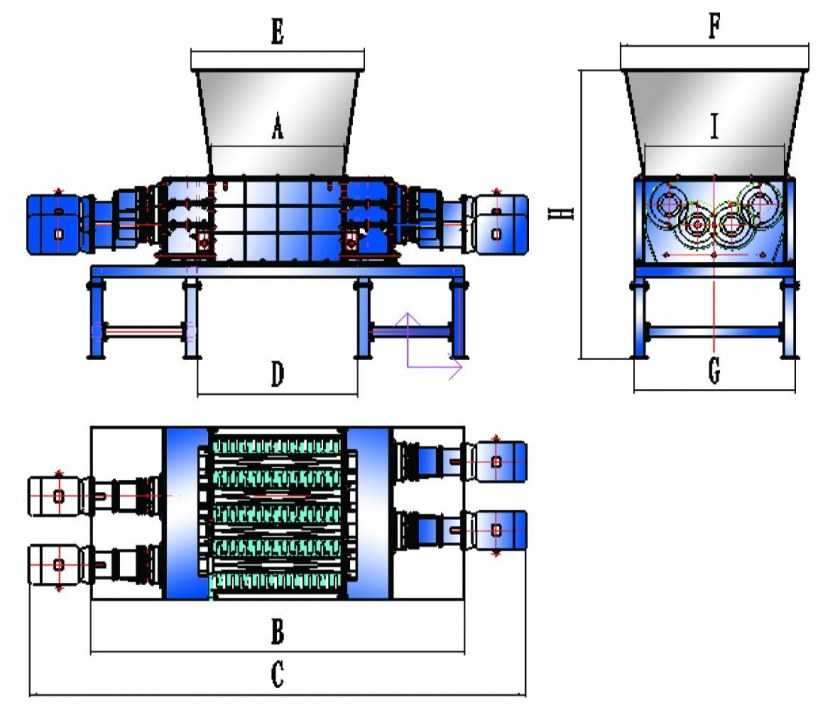

Ножи могут быть размещены на обоих роторах одновременно. Агрегаты, имеющие такую конструкцию, более эффективны и производительны.
Если вал один, а ножи статорные, используют один привод. Если ножи подвижны, применяют два привода. Однако в последнем случае иногда все равно используют один. Нужно понимать, что это повлияет на производительность аппарата в худшую сторону.
Принцип действия дробилок для пластика и сферы применения
Принцип действия всех дробилок сходен. Он заключается в разрушении исходного материала механическим путем. В сырье вызывают необратимые деформации — растяжения, сдвига, скручивания. Для дробления используются как острые металлические детали оборудования, так и крупные частицы еще не измельченного сырья.
Для каждого вида сырья с учетом его механических свойств подбирается соответствующее оборудование. Например, пленку бессмысленно дробить, но легко резать. А полистироловые отходы бесполезно резать, но, благодаря их хрупкости, легко раздробить.
В промышленных установках для снижения шумности и постоянной очистки рабочих органов применяют воду.
Главные области, в которых применяют измельчители пластика, это:
- заготовительные цеха предприятий по производству пластмасс;
- заводы, утилизирующие вторсырье;
- пункты приема и первичной переработки вторсырья.
Пошаговая инструкция по конструированию
Проектирование измельчителя для сборки его своими руками включает все параметры, влияющие на устройство: от материалов до требуемой производительности. На основании этого первый этап составления проекта – анализ доступных ресурсов и требований к производительности. По результатам анализа составляются технические характеристики измельчителя:
- мощность;
- число оборотов;
- размеры двигателя, загрузочного кармана, сита;
- устойчивость корпуса к вибрационным нагрузкам.
По составленным характеристикам подбирается двигатель и адаптируются подручные средства. Основной элемент проекта – составленный чертеж или схема. Кроме списка материалов и размеров устройства, необходимо отразить порядок сборки измельчителя.
Конструкция привода
Чаще всего для измельчения пластика применяется электрический двигатель, что позволяет размещать дробилку в помещении. Для измельчителя с бензиновым или дизельным двигателем придется дополнительно оборудовать вентиляцию или разместить его на улице. Обычно для измельчения используется роторный двигатель, соединенный с валом одним из двух способов:
- ременным приводом;
- муфтой.
У ременной передачи больше размеру и она менее надежна: ремень может соскочить или лопнуть. Муфтовое соединение может привести к заклиниванию устройства, которое сложнее устраняется, чем соскочивший ремень.
Муфты компактнее ременного привода, поэтому при установке измельчителя в помещении они используются чаще.
Материал и конфигурация ножей для резки пластика
Режущий механизм составляется из 15-30 дисковых пил, размещенных на валу. Пилы размещаются с одинаковым шагом относительно друг друга, а размером шага определяется величина измельчения фракций. Материалы ножей, подходящие для разрезания пластика: рессорные (65Г, 60С2, 65С2ВА) и штамповые (Х12МФ) стали. Способы размещения пил относительно друг друга зависят от типа измельчаемых отходов:
- под наклоном («ласточкин хвост») – для пленок, бутылок, мягкого пластика;
- прямо – для прямоугольной и объемной тары: контейнеров, ящиков, крышек.
Вал под ножи
Вращающаяся ось, на которую помещаются ножи, готовится из стальной трубы или стержня. Для плотной фиксации ножей на нее наносится резьба, а сами режущие механизмы прикрепляются гайками. Такой способ крепления позволяет заменять ножи или снимать их для заточки. Если нанести резьбу невозможно, то ножи привариваются, что отрицательно сказывается на надежности: на месте сварки возникает наибольшая нагрузка на нож и соединение. Кроме нанесения резьбы для плотного крепления подойдут шестигранные валы.
Требования к роторам
Безопасная и стабильная работа измельчителя возможна при правильном размещении роторного двигателя, который должен быть центрирован относительно вала. Нарушение центрирования приведет к трению ножей о стенки корпуса. В таких условиях они будут стачиваться и повреждаться, а вал станет менее устойчивым, что приведет к его разрушению. Повышенное трение спровоцирует перегрев двигателя и может стать причиной выхода из строя.
Материал каркаса
Рама измельчителя изготавливается из металлических труб или профиля. Рама собирается с учетом того, что измельченные остатки должны падать под силой тяжести. На основании этого принципа выделяются три зоны измельчителя:
- сверху или сбоку – загрузочная: вертикальная или горизонтальная;
- посередине – рабочая;
- снизу – накопительная.
Самая эффективная конструкция – с высокой загрузкой.
Подшипниковые узлы
Исправить последствия неправильного центрирования вала можно с помощью подшипниковых узлов. Они компенсируют смещения от оси – для этого нужна самоустанавливающиеся подшипники. При установке подшипников необходимо учитывать расстояния между режущими элементами, чтобы все части беспрепятственно разместились на валу. Радиальные подшипники для центрирования не подойдут, потому что из-за отсутствия самоустанавливающегося механизма они не корректируют осевое положение.
Пошаговая сборка всех деталей
При сборке необходимо учитывать, что на работающий измельчитель оказывается повышенная вибрационная нагрузка. В условиях сильной вибрации снижается устойчивость всей конструкции, а также ослабляются резьбовые соединения. Сокращение воздействия вибрации достигается центрированием двигателя, широкой расстановкой ножек. Из-за повышенной вибрации корпус изготавливается сварным способом, а для доступа к основным узлам вырезается люк.
Чертежи различных конструкций садовых измельчителей
Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

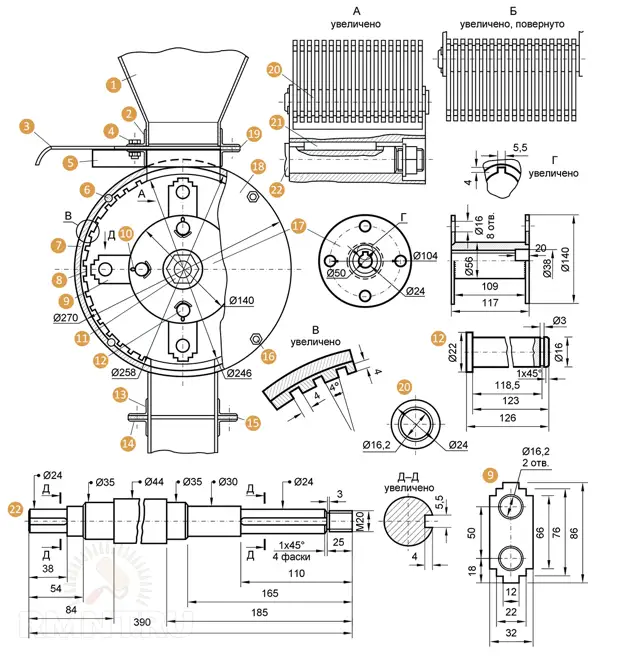

Чертёж молоткового измельчителя
Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.
1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал
Режущий инструмент — пакет дисковых пил
Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.
Пакет из 15 пил на валу
В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.
Набор пил на шпильке М20
Вид сбоку

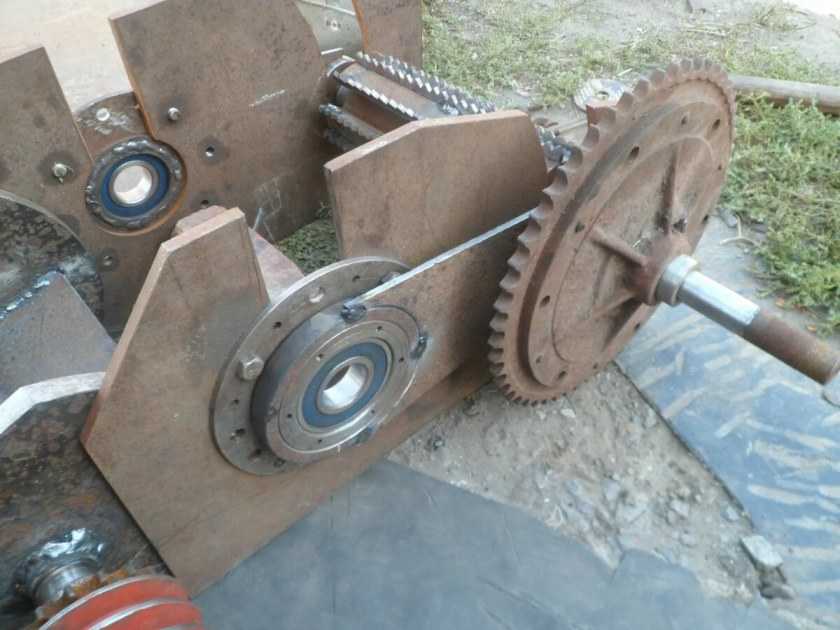

Двухвалковый измельчитель
Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.
Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.
Элемент рамы
Ось и вал
Сборка валов
Расположение валов на раме

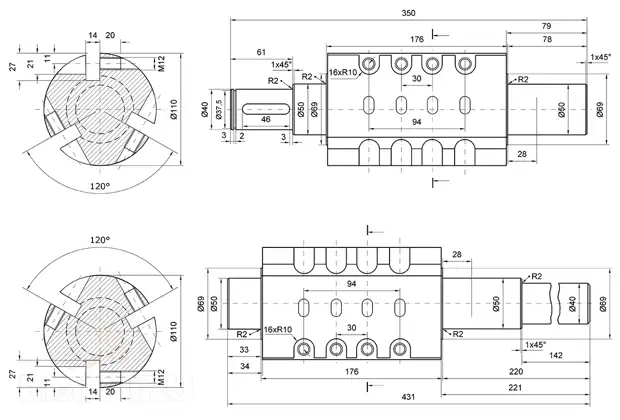

Валы из квадратной заготовки под 4 ножа
На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.
Делаем дробилку своими руками
Находясь в предвкушении создания настоящего агрегата, подготовьте следующие материалы:
- мотор; приобретенный электродвигатель обеспечит создание бесшумной машины, способной перемалывать отходы в небольших количествах. В процессе работы он не выделяет вредных веществ, а его эксплуатация возможна как на открытом воздухе, так и в помещении. Единственный минус электромотора — это прямая зависимость от электропитания.
- пилы, имеющие толщину от 0,06 до 0,1 м, в количестве 10−20 штук (чем больше резаков, тем качественнее дробилка).
- шпильку для нанизывания пил,
- гайки и шайбы,
- металлические профтрубы (для создания каркаса дробилки),
- кожух и бункер, изготовленные из оцинкованного металла,
- сварочный аппарат.
Разновидности измельчителей
Пластик измельчают перед производством вторсырья дробилками. Свойства материалов послужили изготовлению разных видов устройств по переработке, которые отражены в классификации применяемого сырья.
По назначению
- Для ПЭТ-бутылок и пластика с тонкими стенками. Обрабатываются материалы несколькими резаками агрегата.
- Для габаритных материалов. Дробилки способны разбивать оконные рамы, толстостенные корпуса устройств.
- Для акрила, ПВХ-пленки, нейлона. Сырье режется конструкцией дробилки в виде ножниц.
По виду конструкции
Выделяют 4 вида дробилок, каждая из которых предназначена для обработки отдельного сырья:
- Молотковые. Закрепленные на конструкции молотки разбивают отходы.
- Щековые. Пластик дробится рифлеными пластинами из стали.
- Конусные. Отходы проходят между конусами, которые имеют вид габаритных терок.
- Роторные. Универсальный вид дробилок. Чаще подходят для переработки пластиковых бутылок (ПЭТ), пенопластовых материалов.
Четвертый вид дробилок приобретают для частного использования. При наличии сноровки, умельцы мастерят агрегаты дома своими руками. Дробилка содержит в конструкции ротор с закрепленными ножами.
Устройство приходит в движение при помощи электромотора, двигателя на дизельном топливе или бензине. Ось с резаками вращается и рубит пластиковое сырье, угодившее под ножи конструкции. Роторные дробилки различают по мощности, существуют низко- и высокооборотные агрегаты.
При использовании этого вида устройства, есть возможность регулировать размер фракции пластика после обработки. Для этого на дно камеры дробилки устанавливают решетки с желаемым размером ячеек.
