Дорожный курвиметр. колесо для измерения расстояния

Топографический курвиметр: основная задача и конструкция

Курвиметр (curvus – с латыни) – прибор, с помощью которого измеряют расстояния на топографическом материале (карта, схема, план) с минимальной погрешностью. Про курвиметр, что это такое и его фото знают не понаслышке в строительных институтах, а также путешественники, альпинисты, охотники и много других специалистов и профессионалов, которые по сей день предпочитает бумажную карту электронному носителю.

Устройство вымеряет кривые, что необходимо при картографическом построении маршрутов. Принцип действия курвиметра всего один: проведение прибора по извилистой линии для измерения её длины. Полученное значение переводятся в единицы расстояния, учитывая при этом топографический масштаб.

С момента открытия механического курвиметра немцами, около 150 лет назад, механизм и конструкция остались практически прежними:

Корпус со шкалой (циферблат) прямолинейного или кругового типа. В разных моделях подвижны либо циферблат, либо стрелка.

Колесо небольшого размера с засечками (зубчиками).

Ручка (держатель).

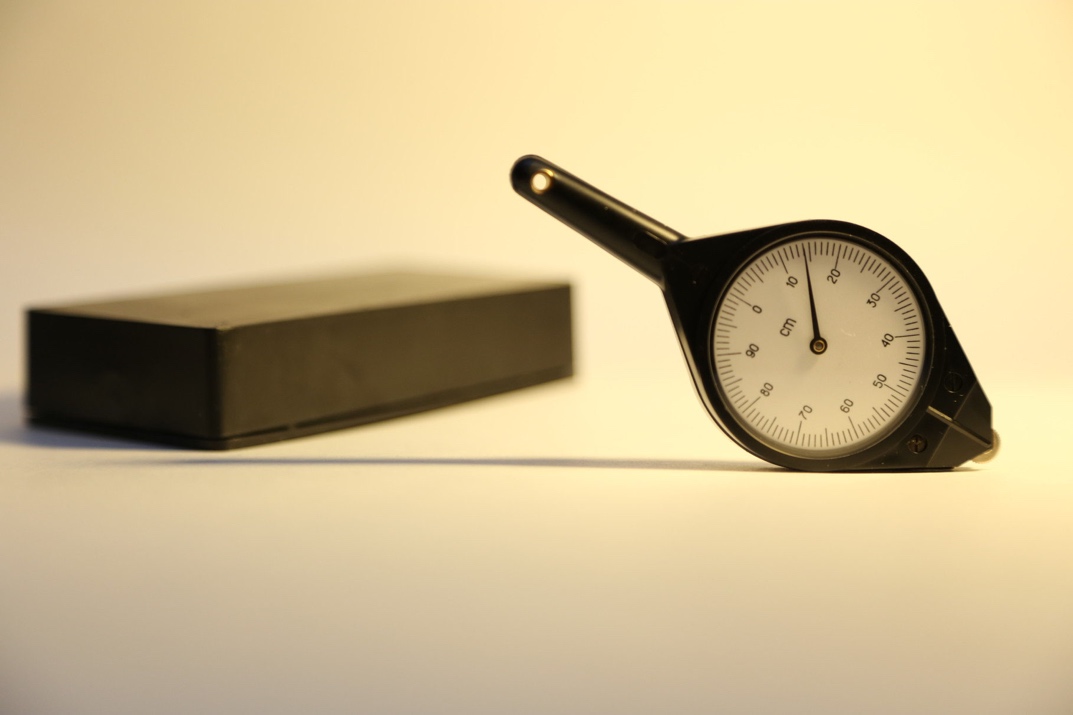

Давайте взглянем на механический курвиметр, что это такое — фото выглядит так:

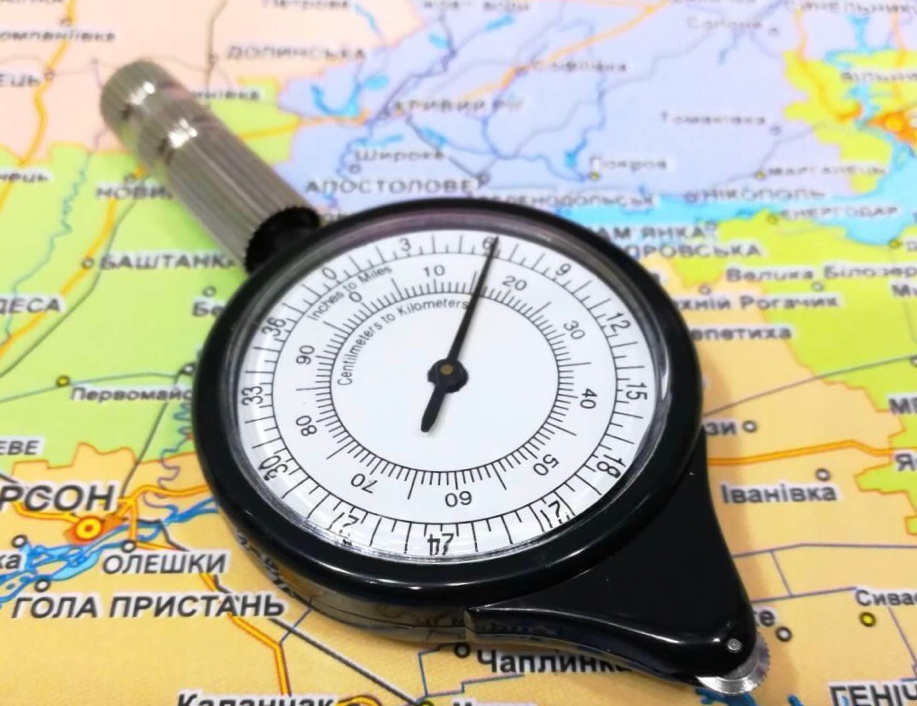

Шкала бывает в сантиметрах или в дюймах, стандартное значение – 100 см с шагом в 1 см, а возможная погрешность составляет 0,25 см на 50 см длины. Для сброса полученного результата на циферблате, современная модель механического устройства имеет кнопку возврата на нулевое значение, в другом случае – необходимо прокручивание колеса в обратную сторону.

Разновидности курвиметров

С момента изобретения курвиметра прошло много лет. Сфера применения такого приспособления стала более широкой. Новые задачи в использовании прибора подтолкнули к изобретению новых модификаций. Теперь они имеют много полезных функций и делятся на два вида:

  • механические — эти модели не требуют источника питания;
  • электронные — модели оснащены дисплеем и нуждаются в источнике питания.

По функциональности устройства делятся на два вида моделей: топографические и дорожные. Топографические представляют собой карманные приборы небольших размеров, а дорожные модели отличаются более крупными размерами.

Небольшие карманные курвиметры могут быть механическими и электронными. Габаритные дорожные модели в наше время работают преимущественно от источника питания. Механические дорожные курвиметры также встречаются, но гораздо реже. Современные приборы теперь оснащены разнообразными полезными мелочами для облегчения работы. К ним относятся:

  • фонарик;
  • подсветка шкалы-дисплея;
  • карта памяти;
  • компас;
  • калькулятор;
  • инженерные функции;
  • синхронизация с ПК.

Такими дополнительными функциями оснащены только электронные модели, поскольку для них необходим источник питания током.

Механический вариант

Несмотря на появление разных новых вариантов курвиметров, механические модели остаются востребованными. Карманные устройства имеют много преимуществ. Пользователи ценят данные приборы за то, что они:

  • легкие и удобные;
  • прочные и компактные;
  • не нуждаются в источнике питания.

Такие модели незаменимы в полевых и экстремальных условиях, а также в походах. В простых механических курвиметрах корпус ударопрочный. Модели выполнены из качественного и легкого металла либо сплава. Ручка у них изготовлена из дерева

Карманные механические модели обладают высокой устойчивостью к влаге, что немаловажно в использовании. Особой популярностью такие курвиметры пользуются среди водителей, туристов, моряков, спасателей, путешественников, военных и других

Однако у таких моделей есть и свои недостатки. Например, после измерений необходимо выполнять дополнительные вычисления, в том случае, если нужно соотнести расстояние с масштабами карты или схемы и определить реальную длину изогнутой линии. Механические приборы часто выдают результаты измерений с небольшой погрешностью в 0,5%.

Электронные образцы

Электронные курвиметры могут дать самые точные данные, когда необходимо сделать вычисления до сотых долей измерения. Существуют кабинетные варианты, предназначенные для работы:

  • за столом;
  • в штабе;
  • в географических институтах;
  • в научных лабораториях.

Именно в лабораториях эти приборы находят самый большой спрос. Данные устройства оснащены специальными программами с нужным масштабом. В процессе работы на дисплее курвиметра появляется нужный результат.

Компактные и умные, современные модели находят применение не только в профессиональной деятельности. Некоторые модели выполнены в виде брелков или шариковых ручек, что очень удобно в походах. Такой предмет не обременяет багаж. Есть и другие преимущества у электронных курвиметров, среди которых:

  • возможность работы от 1 подзарядки до 400 часов;
  • легкий корпус из полимера весом до 50 гр, который не боится ударов;
  • широта диапазона работы при различных температурных условиях;
  • наличие дополнительных функций, которые облегчают работу и помогают в пути;
  • возможность автоматизации сложных инженерных расчётов, которые будут необходимы для инженеров, архитекторов и других специалистов, работающих с чертежами, планами, схемами.

Длительность работы таких приборов будет зависеть от модификации и марки производителя, работы батарейки, аккумулятора.

К минусам стоит отнести подверженность устройства негативному воздействию влаги. Такой факт следует учитывать в эксплуатации прибора, например, при плохих погодных условиях, на воде.

Дорожные курвиметры

Эти приборы отличаются большими габаритами, по сравнению с обычными курвиметрами. Их называют измерительным дорожным колесом. Они созданы для работы на грунте, чтобы выполнять замеры, если рельеф извилистый, так как данный факт мешает правильно измерить длину дорожной полосы или расстояние между двумя объектами.

Прибор оснащен складывающейся ручкой, большим колесом на дисках либо спицах. Колесо имеет аналоговый или цифровой счетчик. Весит прибор около 1,5 кг. Очень часто такие экземпляры продаются с чехлами и сумками, чтобы было удобно носить их с собой.

Принцип работы и основные функции дорожного колеса

Принцип работы ничем не отличается от «настольного» — необходимо прокатить прибор по участку дороги для её измерения, после чего снять показатели с дисплея. Курвиметр может двигаться вперёд и назад. В функциональном плане – возможны удержание, сохранения и удаления данных. Комплектуется чехлом для удобного хранения и транспортировки.

При работе с ним также стоит учесть:

Вычисляя длину маршрута, лучше разбить линию на несколько частей с запоминающимися ориентирами, точками между ними. Прибор габаритен и неудобен в слишком длительном использовании, – стоит учитывать человеческий фактор при измерении маршрута, — что может негативно отразиться на результате.

Чем больше и подробней карта – тем точней и удобней будет процесс измерения, и качество выполнения задачи.

Опять же, как и 3-е правило использования курвиметра для карт, семь раз отмерять придётся и здесь. Учитывая сложность задачи, связанную с размерами и весом устройства, ответственным подходом к проделываемой работе будут повторные измерения хотя бы ещё один раз.

Для контроля собственного расположения на маршруте удобно использовать точки, по типу – контрольно-пропускной пункт, мост через реку, дамба и т. п. Это необходимо в случае, когда электроника выйдет из строя, а вместе с ней утеряется связь с внешним миром и местом нахождением.

Ведение записей измерений, где отмечаются отдельные точки и расстояния, – удобно в случае необходимости согласования маршрута и сверки с замерами других участников группы.

Разновидности приборов, их преимущества

За указанным критерием устройство бывает механическим, как уже упоминалось выше, и электронным.

Механический прибор является более удобным в полевых условиях, так как он точен, компактен и неприхотлив. Отличия между различными производителями и годами выпуска заключаются в:

форме устройства;

типе шкалы;

единицах измерения;

наличии дополнительных функций.

Преимущества механического устройства:

пыле-, водо-, температуро- и ударостойкость механизма;

вес примерно 50-100 г, размер – не больше ладони;

не нуждается в подзарядке.

Электронный же вид больше подходит для работы с картографией в помещении за столом, так как более «чуткий» к неровностям поверхности.

Видео: Как сделать прибор самому

Преимущества электронного аналога:

компактные размеры (аналогичны брелоку, шариковой ручке), небольшой вес (до 50 г);

беспрерывная работа устройства – до 400 часов;

обладает компасом, калькулятором и фонариком;

возможность менять единицы измерения;

производит готовые вычисления – в приборе задается масштаб;

функция сохранения данных.

По какой цене и где выгодно купить курвиметр: обзор цен и предложений на рынке

Картографические курвиметры обычно можно купить в торговых точках, специализирующихся на продаже товаров для туризма, или военторгах. Яндекс.Маркет предлагает широкий выбор картографических и дорожных моделей. Мы выбрали самые популярные и предлагаем вам для сравнения цены и лучшие предложения, без учёта стоимости доставки.

МодельОсновные характеристикиСредняя цена (по состоянию на апрель 2021г.), руб.Лучшее предложение
Компас-курвиметр PF-TCP-03Ручной, механический, с компасом.335
Компас-курвиметр PF-TCP-03
Курвиметр Silva Map MeasurerРучной, механический.1090
Курвиметр Silva Map Measurer
Курвиметр Silva 2021 Map Measurer PlusЭлектронный, компас, фонарик, калькулятор.2990
Курвиметр Silva 2021 Map Measurer Plus
Курвиметр дорожный BOSCH GWM 32Дорожный прибор с высокоточным счётным механизмом.5999
Курвиметр дорожный BOSCH GWM 32
Курвиметр дорожный КП 230 РДТДорожный инструмент с цифровым счётным устройством.19800
Курвиметр дорожный КП 230 РДТ

Курвиметр дорожный КП 230 РДТ

Виды приборов по методу вычисления

Измерение расстояния курвиметром может проводиться механическим или электронным способом. Это существенно влияет на сроки эксплуатации, удобство пользования и цену приборов. Купить механический курвиметр будет значительно дешевле, чем его электронный аналог.

Принцип работы механических курвиметров

Механический прибор представляет собой ручку, циферблат и зубчатое колесо. В зависимости от модели на циферблате изображена одна шкала, или их может быть несколько, чтобы показывать расстояние в разных мерах длины. Стрелка циферблата вращается согласованно с вращением зубчатого колеса, преобразуя количество оборотов в длину отрезка.


Механический измеритель отрезков на бумажных носителях по виду напоминает карманные часы


В моделях для измерения расстояний на местности циферблат заменён на счётчик Механические модели обладают рядом достоинств. Прежде всего, они долговечны, так как имеют ударопрочный корпус, который к тому же не позволяет влаге попасть внутрь прибора. Он может использоваться неограниченное количество раз без подзарядки. Именно эти качества позволяют использовать инструмент в полевых условиях. Недостатками моделей считается сложность вычислений. Ведь чтобы получить желаемую цифру, требуется переводить данные в нужную меру длины, учитывая масштаб.

Преимущества и недостатки электронного вычисления

Принцип работы электронных курвиметров схож с механическими аналогами. Отличие состоит лишь в том, что результат измерения выводится на дисплей, а расчёты, необходимые при использовании механических инструментов, автоматизированы. Кроме того, электронные приборы, по сравнению с механикой, обладают другими преимуществами. Электронный механизм позволяет оснастить приборы различными приспособлениями: фонариком, подсветкой дисплея, калькулятором. Приборы обладают функцией памяти, что избавляет от необходимости вести запись показаний. Полученные данные могут храниться на карте памяти или посредством синхронизации передаваться на смартфон или ПК.

Питание инструмента осуществляется с помощью аккумулятора или батареек, заряд держится достаточно долго. Однако электронное оборудование не рекомендуется использовать в природных условиях. Они подвержены действию влаги, а аккумулятор может разрядиться в неподходящий момент.

Дорожный курвиметр

Давайте посмотрим на дорожный курвиметр, и что это такое (фото ниже) – вид устройства, приспособлен для измерения расстояний на местности с практически любым, даже с неровным, покрытием. К его помощи чаще всего прибегают, когда нет возможности и условий воспользоваться рулеткой, светодальномером или другим измерительным устройством.

Прибор также называют дорожным колесом, размеры которого довольно внушительны, а вес составляет примерно 2 кг. Внешне похож на развивающую игрушку для самых маленьких, принцип которой – колесо с помощью ручки продвигается вперёд.

Все дорожные курвиметры отличаются между собой за:

размером и весом;

типе колеса: дисковые (сплошные) или со спицами;

диапазоном и шагом измерений;

креплением счетчика: присоединяют к ручке или крепят к колесу;

способом измерения: электронный или механический.

Устройство состоит из следующих частей:

колесо;

складная ручка;

счётчик;

кнопка тормоза;

функциональные кнопки и дисплей – в электронной версии.

Дорожные колеса (курвиметры)

Что за штука – этот курвиметр? Что кроется под этим непонятным словом? И какое отношение оно имеет к дорогам? Наверное, все из нас не раз задавали себе такие вопросы. Сейчас мы снимем завесу тайны над этим загадочным прибором.

Давайте сначала начнем с названия. Такое странное слово пришло к нам из латинского и греческого языков и обозначает оно соответственно «изогнутый» (curvus) и «измеряю» (metreo).

Главная задача курвиметров – это измерение длины линий любой формы (в том числе и извилистой), что делает их незаменимыми при определении расстояний на планах, чертежах, картах или на реальных объектах.

Чтобы подсчитать длину какой-либо линии достаточно провести по ней этим инструментом от ее одного конца до другого. Погрешность подобного устройства примерно 0,5%.

Более совершенный вариант – электронный курвиметр, имеет уже жидкокристаллический дисплей и способен производить более серьезные вычисления в разных единицах измерения (километры, мили и морские мили). Измерительная погрешность у такого прибора – 0,2%.

Но все это курвиметры совсем небольших размеров, умещающиеся в ладони одной руки. Существуют подобные инструменты и гораздо больших габаритов, поскольку не все расстояния определяются на картах в теплых кабинетах. Часто это необходимо проделать и на реальной дороге.

В наши дни подобные измерительные инструменты не менее востребованы. Как и ручные курвиметры, дорожные тоже бывают механическими (аналоговыми) и электронными. Принцип их действия также не отличается от маленьких собратьев.

Сегодня дорожные колеса могут помочь измерить длину железнодорожных путей или труднопроходимых дорог, они используются на местах совершения дорожно-транспортных происшествий, при производстве строительных или ландшафтных работ, инвентаризации сельскохозяйственных, либо лесных земель.

То есть эти приборы справятся там, где нецелесообразно применять дорогостоящее измерительное оборудование (дальномеры), либо процесс будет слишком трудоемким (например, рулетки и мерные ленты).

У каждого из этих двух типов дорожных курвиметров есть свои преимущества.

С другой стороны, электронные инструменты способны проводить недоступные для механических приборов вычисления с высокой точность измерения, запоминать и переводить их результаты в разные системы измерения. Причем, благодаря наличию подсветки, даже в темное время суток, либо при недостаточном освещении.

Мерные колеса могут быть всяких размеров, с разными типами колес (просто дисковые, либо со спицами), или отличаться диапазонами измерения и ценой деления.

Чем можно заменить курвиметр

Что делать, если встал остро вопрос узнать расстояние, когда карта показывает сильно изогнутую линию? Вместо курвиметра, при его отсутствии либо в экстренных ситуациях, можно воспользоваться ручными часами с механикой и стрелочным циферблатом.

  • Нужно снять часы с руки и освободить от ремешка.
  • Головку, которой обычно заводят механизм, нужно оттянуть, как для перевода стрелки.
  • Далее корпус часов нужно приложить к карте или плану местности.
  • Зафиксировать показания подвижной стрелки на записи.
  • Заводным колёсиком постараться повторить контур искомого пути, прокатив им по линии.
  • Записать новые показания стрелки.
  • Чтобы понять, сколько это будет в см, этим же колёсиком следует прокатить по линейке, чтобы увидеть, на сколько стрелка отклоняется при шаге в 1 см.

Вычислив в см длину искомой линии на изображении, нужно соотнести её с имеющимся масштабом и получить реальные цифры. Только следует учесть, что погрешность будет гораздо больше, чем у курвиметра.

Функции и принцип работы дорожного колеса

У всех типов измерительных колес один принцип работы. Различие только в размере, типе колеса (бывают дисковые или со спицами), диапазоне, шаге деления, расположении счетчика (на ручке или колесе). И еще: они также подразделяются на два основных вида — электронные и аналоговые. Чаще всего любой из этих курвиметров оснащается складной ручкой, кнопкой тормоза и точным счетчиком.

Какие же функции им присущи? Это измерение по направлению вперед и назад, а также удержание и обнуление.

В комплекте с таким дорожным курвиметром предусмотрено наличие мягкого чехла для удобной переноски. Вес этого измерительного прибора может варьироваться от 1 до 1,5 килограмм.

Ну вот, теперь вы знаете достаточно о таком приборе, как курвиметр. Что это, для чего предназначен, как работает, его виды и преимущества, ну а есть в нем необходимость или нет, решайте сами.

Разновидности курвиметров по выполняемой задаче

Важный момент: курвиметры могут быть предназначены для работы с картами или для работы непосредственно с поверхностью, так называемые дорожные. Разберёмся подробнее.

Топографические курвиметры для карт и чертежей

Все компактные приборы, о которых мы говорили выше, – это устройства для измерения топографических расстояний по плану, чертежу, карте. Механические модели пригодны для использования в походе, электронные больше пригодятся для кабинетных работ.

Выглядеть они могут самым разным образом, оснащаются дополнительными устройствами

Дорожные курвиметры в форме колеса

Этот прибор тоже называется курвиметром, но с приставкой «дорожный». Выглядит он совсем иначе, но принцип работы не отличается от картографического собрата. Дорожный инструмент – это габаритное устройство, состоящее из колеса диаметром от 30 см, складной ручки и счётчика. Счётчик может быть механическим или электронным, в зависимости от модели. Внешне прибор чем-то походит на детскую игрушку, которую часто покупают малышам: они толкают колёсико впереди себя.

Такой взрослой игрушкой пользуются дорожные рабочие и геодезисты

Весит прибор около 2 кг. Задача дорожного колеса курвиметра – определение длины расстояний на местности. Купить дорожный курвиметр можно в специализированных магазинах, и стоит он от 2 000 рублей.

Разделение устройств измерения по способу вычисления

По способу вычисления такие измерительные приборы можно разделить на механические и электронные. Первые находятся в более низкой ценовой категории, однако, и точность их не столь высока – присутствует значительная погрешность. Рассмотрим подробно каждый из типов для того, чтобы читателю были понятны присущие им достоинства и недостатки.


Механические измерительные приборы предполагают погрешность в измерениях

Механические приборы для измерения расстояния

Старая добрая классика и сегодня пользуется популярностью. Однако пользуются ею в большинстве случаев опытные картографы старой закалки, не слишком доверяющие новомодным гаджетам. Если говорить о преимуществах механики, можно отметить следующие из них:

  • низкая стоимость, в сравнении с электронными аналогами;
  • компактность и малый вес;
  • автономность – прибор не нуждается в питании;
  • ударопрочность – в большинстве случаев корпус изготавливается из лёгкого металла или древесины;
  • влагозащищённость – этот параметр придётся по душе туристам, путешественникам, спасателям и морякам.

Но при всех достоинствах нельзя не упомянуть и о недостатках механических курвиметров, среди которых:

  • более высокая погрешность измерений, в сравнении с электронным прибором;
  • возможность получить сотые доли (при необходимости) отсутствует;
  • нужно производить дополнительные вычисления, соотнося показания с масштабом карты.

Конечно, на недостатки глаза не закроешь, однако, те, кто пользуется механикой, готовы с ними мириться, ведь такое устройство просто, а главное – надёжно. Круглая шкала равна 100 см. При полном обороте ролика стрелка сдвигается на 1 мм. После «прохождения» маршрута по карте показания умножаются на масштаб, в результате чего получается расстояние от точки до точки.

Электронные курвиметры и их особенности

Современные последователи механических курвиметров, способные сразу вывести на дисплей расстояние между точками в любых заданных единицах. Разработаны электронные устройства были для кабинетов проектных бюро, однако, со временем приобрели популярность и среди людей, не связанных с картографией. Рассмотрим, какими достоинствами обладает электронный прибор:


Электронные устройства обладают более высокой точностью измерений

  • одной полной зарядки хватает на 300-400 часов. При этом время продлевается за счёт функции отключения;
  • несильные удары переносит легко, благодаря корпусу из прочной пластмассы (падение с высоты не переживёт);
  • широкий диапазон рабочих температур;
  • способность самостоятельно производить все необходимые расчёты;
  • наличие дополнительных возможностей (подсветка, фонарик, компас) значительно расширяет функционал;
  • точность измерений значительно выше, чем у механических аналогов, возможность измерения до 1 метра.

Из отрицательных качеств отметим подверженность влаге, а значит, с прибором нельзя работать в ливень или шторм.

Компасы

Компас – основной навигационный прибор, служащий для определения курса судна, направлений (пеленгов) на различные объекты. На судах применяются магнитные и гироскопические компасы.

Магнитные компасы используются в качестве резервных и контрольных приборов. По назначению магнитные компасы делятся на главные и путевые. Главный компас устанавливают на верхнем мостике в диаметральной плоскости судна, так, чтобы обеспечить хороший обзор по всему горизонту (рис. 3.1). Изображение шкалы картушки при помощи оптической системы проектируется на зеркальный отражатель, установленный перед рулевым (рис. 3.2).

Путевой магнитный компас устанавливают в рулевой рубке. Если главный компас имеет телескопическую передачу отсчета к посту рулевого, то путевой компас не устанавливают.

На магнитную стрелку на судне действует судовое магнитное поле. Оно представляет собой совокупность двух магнитных полей: поля Земли и поля судового железа. Этим объясняется, что ось магнитной стрелки располагается не по магнитному меридиану, а в плоскости компасного меридиана. Угол между плоскостями магнитного и компасного меридианов называется девиацией.

В комплект компаса входят: котелок с картушкой, нактоуз, девиационный прибор, оптическая система и пеленгатор.

На спасательных шлюпках используется легкий, небольшой по размерам компас, не закрепленный стационарно (рис. 3.3).

Гирокомпас – механический указатель направления истинного (географического) меридиана, предназначенный для определения курса объекта, а также азимута (пеленга) ориентируемого направления (рис.3.4–3.5). Принцип действия гирокомпаса основан на использовании свойств гироскопа и суточного вращения Земли.

Гирокомпасы имеют два преимущества перед магнитными компасами:

  • они показывают направление на истинный полюс, т. е. на ту точку, через которую проходит ось вращения Земли, в то время как магнитный компас указывает направление на магнитный полюс;
  • они гораздо менее чувствительны к внешним магнитным полям, например, тем полям, которые создаются ферромагнитными деталями корпуса судна.

Простейший гирокомпас состоит из гироскопа, подвешенного внутри полого шара, который плавает в жидкости; вес шара с гироскопом таков, что его центр тяжести располагается на оси шара в его нижней части, когда ось вращения гироскопа горизонтальна.

Гирокомпас может выдавать ошибки измерения. Например, резкое изменение курса или скорости вызывают девиацию, и она будет существовать до тех пор, пока гироскоп не отработает такое изменение.

На большинстве современных судов имеются системы спутниковой навигации (типа GPS) и/или другие навигационные средства, которые передают во встроенный компьютер гирокомпаса поправки. Современные конструкции лазерных гироскопов не выдают таких ошибок, поскольку вместо механических элементов в них используется принцип разности оптического пути.

Электронный компас построен на принципе определения координат через спутниковые системы навигации. Принцип действия компаса:

1. На основании сигналов со спутников определяются координаты приемника системы спутниковой навигации.

2. Засекается момент времени, в который было сделано определение координат.

3. Выжидается некоторый интервал времени.

4. Повторно определяется местоположение объекта.

5. На основании координат двух точек и размера временного интервала вычисляется вектор скорости движения:

  • направление движения;
  • скорость движения.

SC-130 спутниковый компас — Основные особенности:

  • Не требует технического обслуживания
  • Точность определения курса 0,25°. Идеально подходит для установки на средних по размеру и крупных судах для навигации в переполненных судами портах
  • Использование ГНСС Галилео и ГЛОНАСС для получения максимальной точности. За счет приема сигналов от спутников различного типа исключается проблема отсутствия сигнала из-за недостаточного количества спутников
  • Сверхмалое время инициализации – 90 секунд
  • Удобное подключение к существующей судовой сети через Ethernet
  • Высокая скорость слежения 40°/с (в два раза больше, чем требуется ИМО для высокоскоростных судов)
  • Высокоточные данные о бортовой/килевой качке в аналоговом и цифровом форматах для стабилизаторов качки, гидролокаторов, и др.
  • Контроль скорости перемещения носа и кормы судна для безопасной швартовки

Измерить расстояние по карте

Для точного измерения расстояния на карте пользуются циркулем-измерителем, курвиметром и масштабной линейкой. Циркуль-измеритель должен без труда разводиться и сохранять приданное положение, а его острие – давать тонкий накол.

Курвиметр применяется для измерения длин кривых линий. Устроен он просто: колесико, находящееся внизу, соединено системой зубчатых передач со стрелкой, которая при движении колесика вдоль измеряемой на карте линии вращается и указывает отсчет на шкале циферблата.

У некоторых курвиметров вместо стрелки вращается циферблат. На этих устройствах шкала имеется с двух сторон: на одной стороне – в сантиметрах, а на другой – в дюймах.

Чтобы установить соответствие цены деления измеряемой величине, следует измерить известную длину какой-нибудь линии и сравнить.

Измерение расстояний на карте с помощью циркуля и линейного масштаба выполняется в следующем порядке. Допустим, нужно определить расстояние между двумя точками А и В.

Раствором циркуля зафиксируем это расстояние и, не меняя раствора, перенесем циркуль на линейный масштаб так, чтобы одна ножка точно совпала с нулем или с подписанным делением вправо от нуля, а другая встала влево от нуля. Произведя отсчет по делениям масштаба, определим, что измеренное расстояние между точками А и В равно 290 м.

Держать циркуль при измерениях следует всегда правой рукой с небольшим наклоном от себя, причем так, чтобы его ножки только слегка прикасались к делениям масштаба.

Для определения расстояния на карте с помощью курвиметра нужно предварительно совместить его стрелку с начальным делением шкалы циферблата, а затем установить колесико в исходной точке и осторожным движением прокатить курвиметр вдоль измеряемой кривой линии до конечной точки.

При движении курвиметра необходимо следить, чтобы стрелка вращалась в правильном направлении. Если курвиметр имеет шкалу, выраженную в километрах, измеренное расстояние следует отсчитывать по делениям, соответствующим масштабу карты.

Так как 1 см на карте соответствует 2 км на местности, искомое расстояние будет 2 • 16 = 32 (км). При работе на карте 1:100 000 (где 1 см соответствует 1 км) полученное число сантиметров будет соответствовать такому же числу километров.

При отсутствии курвиметра для измерения кривых линий можно воспользоваться циркулем, применяя способ «шага», подобно тому, как это делается при измерении длинных линий.

На практике сотрудники МЧС измеряют расстояние на картах с помощью масштабной линейки, которая имеет шкалы для измерения расстояний на топографических картах среднего и мелкого масштабов. Так как на линейке имеются сантиметровые деления, то практически она пригодна для измерения расстояний на любых картах.

Поскольку с помощью циркуля расстояние определяется более точно, чем линейкой, можно воспользоваться циркулем и масштабной линейкой, используя последнюю в качестве линейного масштаба.

Измерить расстояние на карте онлайн

3planeta.com

С помощью этого сервиса вы можете определить суммарное расстояние между двумя или более точками на планете Земля, соединенных прямыми линиями. (Все точки нужно указывать щелчками).

Расстояние определяется в метрах и автоматически перекодируется в ярды. Как пример рассмотрено определение длины озера Лох-Несс в Шотландии.

mapsdirections.info

Выберите местоположение посредством нажатия на карту или использования поля поиска. Это позволит установить первый маркер. Нажмите снова на карту или введите другой объект поиска для установки второго маркера. Требуется как минимум два маркера для измерения расстояния и как минимум три маркера для измерения площади.

Все маркеры при необходимости можно перемещать на карте. Если вы допустили ошибку, нажмите на кнопку . Нажмите на кнопку , чтобы удалить все пункты с Google Карты и начать снова.

Результаты измерения расстояния будут указаны в метрах, километрах, футах, ярдах и милях. Результаты измерения площади будут указаны в квадратных метрах, квадратных километрах, квадратных футах, квадратных ярдах и акрах.

  1. Как измерить расстояние между точками на Google Картах:
  2. Откройте Google Карты на компьютере. Если для них включен упрощенный режим (обозначается значком молнии в нижней части экрана), то измерить расстояние нельзя.
  3. Наведите курсор на начальную точку и нажмите правую кнопку мыши. Откроется меню.
  4. Выберите Измерить расстояние.
  5. Укажите на карте вторую точку, нажав левую кнопку мыши. Точно так же можно добавить ещё несколько точек.
  6. При необходимости вы можете перетащить точку в другое место или удалить, нажав на нее.
  7. На карточке в нижней части страницы будет указана общая протяженность пути в километрах и милях.
  8. Когда закончите, нажмите на значок Закрыть.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
