Монтаж мауэрлата на стену – как это сделать?
В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки. Как правило, это кладка из строительных блоков, поэтому она должна возвышаться, по меньшей мере, на 3 ряда над брусом чердачного или мансардного перекрытия. Также можно просто сделать армирующий пояс, как это описано выше, причем прежде, чем укладывать мауэрлат, должно пройти около 15 дней, чтобы бетон набрал прочность.
Монтаж мауэрлата на стену
Допускается и монтаж мауэрлата вровень с запланированной высотой чердачного перекрытия, но тогда кладку завершают, не закончив ее на 3 ряда, после чего кладут только наружный ряд кирпичей. По внутреннему чередуют через равные промежутки строительные камни с деревянными закладками, либо вставляют между блоками шпильки, закрепляя основания в растворе шва. Далее снова выкладывается только внешний ряд, кирпичи ставятся в шахматном порядке по отношению к нижнему. Внутри устанавливается мауэрлат и закрепляется на шпильках гайками, либо прибивается скобами к деревянным закладкам. Завершается монтаж укладкой последнего ряда.
Обязательно нужно позаботиться о гидроизоляции, для чего, независимо от способы укладки балки, на основание под нее, будь то кирпичная кладка или армирующий пояс, стелется специальная прослойка, не проводящая влагу. Дело в том, что, как строительные блоки, так и бетон очень хорошо вбирает в себя влагу, и затем она долго испаряется из толщи строительного материала. Чтобы древесина не контактировала с сыростью, и нужна гидроизоляция. По большей части для этого применяют специальные пленки, кроме того, деревянный брус обязательно нужно несколько раз пропитать грунтующим составом, который закроет все полости между волокнами.
После укладки мауэрлата нужно закрепить на нем кровельную конструкцию. Стропильные ноги могут монтироваться как жестко, так и скользящим крепежом. Первый вариант подходит только в том случае, если коньковая балка в средней части чердачного или мансардного помещения имеет дополнительные стойки опор, либо там расположена перегородка. Закрепить стропила в данном случае можно просто уголками или же с дополнительным вырубанием пазов в основаниях ног, размеры которых не должны быть больше 1 трети длины стропильного опорного торца. Также пазы могут быть сделаны в мауэрлате, тогда жесткая фиксация осуществляется строительными скобами.
Что касается скользящего способа, он обязательно делается для висящей кровельной системы, что исключает возникновение напряжения в стропилах при усадке дома. Такое соединение представляет собой шарнирный крепеж из двух пластин, одна из которых крепится на стропила, а вторая – на мауэрлат. Чаще всего применяется в срубах.
Способы закрепления на стену
Правильное закрепление мауэрлата на стены обеспечит его надёжную работу.
Узлы крепления в зависимости от типа основания выполняются четырьмя способами.
Закрепление проволокой. Способ для кирпичных домов. Скрутку из проволоки диаметром 4 – 6 миллиметров заранее закладывают в кладку на расстоянии 5 – 6 рядов от верха. После затвердевания кладочного раствора, проволоку продевают свозь брус. Концы проволоки скручивают или обвивают вокруг мауэрлата. Шаг такого закрепления не реже 60 – 70 сантиметров; Закрепление с помощью анкерных болтов. Анкера заранее закладываются в железобетонный пояс, выполненный по обрезу стены. Такой способ подходит для сравнительно мягких стен из бетонных блоков. Пояс позволяет ещё более качественно распределить сосредоточенную нагрузку от кровли. Анкера крепить с шагом не менее шага стропил
Важно продумать место заложения так, чтобы оно пришлось на промежутки между стропильными ногами. Мауэрлат устанавливается на анкера и притягивается к стене. Такой способ обеспечивает самое жесткое соединение из возможных, но отличается самой высокой стоимостью; Закрепление с помощью шпилек
Такое закрепление подходит для небольших зданий из кирпича. Шпильки Г-образной формы закладываются в кирпичную кладку загнутым концом вниз. Глубина заложения принимается не менее 45 сантиметров. Длину шпильки следует подбирать так, чтобы она насквозь проходила через мауэрлат и позволяла выполнить крепление гайками. Сечение шпильки составляет 12 – 16 миллиметров. Гидроизоляционный слой между стеной и мауэрлатом тоже накалывается на шпильки. При таком способе верхние слои кладки усиливают дополнительными арматурными сетками; Закрепление с помощью скоб. На 2 – 3 ряда ниже обреза стены в кладку устанавливаются деревянные бруски. Скобы снизу крепятся к этим брускам, а сверху к мауэрлату. Такой способ не нарушает гидроизоляционный слой
Такой способ обеспечивает самое жесткое соединение из возможных, но отличается самой высокой стоимостью; Закрепление с помощью шпилек. Такое закрепление подходит для небольших зданий из кирпича. Шпильки Г-образной формы закладываются в кирпичную кладку загнутым концом вниз. Глубина заложения принимается не менее 45 сантиметров. Длину шпильки следует подбирать так, чтобы она насквозь проходила через мауэрлат и позволяла выполнить крепление гайками. Сечение шпильки составляет 12 – 16 миллиметров. Гидроизоляционный слой между стеной и мауэрлатом тоже накалывается на шпильки. При таком способе верхние слои кладки усиливают дополнительными арматурными сетками; Закрепление с помощью скоб. На 2 – 3 ряда ниже обреза стены в кладку устанавливаются деревянные бруски. Скобы снизу крепятся к этим брускам, а сверху к мауэрлату. Такой способ не нарушает гидроизоляционный слой.
Если мауэрлат установить непосредственно на кирпичную укладку или на блоки из газобетона возникнет точечная нагрузка. В следствии этого может разрушиться стена. Армопояс – решение этой проблемы.
Материалы изготовления мауэрлата
Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.
Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.
Чаще всего мауэрлат изготавливается из деревянного бруса
Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.
В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.
| Элементы стропильной системы | Сечение пиломатериала, мм |
|---|---|
| Мауэрлат | Брус 100×100, 100×150, 150×150, а иногда и более. |
| Стропильные ноги | Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов |
| Прогоны | Брус 100×100, 100×150, 100×200. |
| Затяжки (ригели) | Доска 50×100, 50×150. |
| Стойки | Брус 100×100, 150×150. |
| Подкосы, кобылки, доска карнизного короба | Доска 50×100. |
| Ветровые торцевые и подшивные доски | Доска 20×100, 25×150. |
Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений
На древесине не должно быть глубоких и широких трещин и сучков.
Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.
- Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
- Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.
Деревянный мауэрлат усиливается стальной трубой
При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:
— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.
— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.
Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.
В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.
Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.
Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)
На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.
Сечение и крепеж мауэрлата в ГОСТ не определены
Чтобы определиться с параметрами или проверить, достаточно ли выбранного сечения для ваших целей, можно обратиться к стандартам, определяющим размеры пиломатериалов из разных пород дерева для сфер народного хозяйствования. Однако, допуски для мауэрлата в ГОСТ не определены, использовать можно любые, исходя из опыта строительства.
Иными словами выбор сечения, древесины и крепления осуществляется из практических соображений, месторасположения дома, а также другого сырья, например, доски для обрешетки. Если в вашем регионе относительно низкая ветровая нагрузка, где нет требований к прочности на разрыв можно полагаться на естественную жесткость и крепить раму без замка. Именно так выполняют работы многие строительные бригады.
Гидроизоляция под мауэрлат
Если предполагается довольно тяжелая мансардная конструкция, обшитая доской с утеплением, крепить надежно поможет укладка арматурного пояса под 5 рядами кирпича и фиксация бруса рельсовыми анкерными болтами. Рекомендуется для больших домов твердая древесина высшего сорта типа 200*200. Такая конструкция используется в регионах, где частые порывистые ветры, применима в горных и северных районах.
Особенности устройства мауэрлата в зависимости от типа крыши
В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.
Для односкатной крыши
Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.
Для двускатной крыши
В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.
Для трехскатной крыши
Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.
Мауэрлат для четырехскатной крыши
Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.
Мауэрлат для вальмовой крыши
Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.
Закрепляем стропила: все популярные способы
Т.к
главная задача мауэралата распределить нагрузки от кровли, обязательно уделите особое внимание креплению к нему стропил. Дело в том, что от этого зависит то, не поведет ли со временем крышу, не станет ли она проседать или создавать более сильные нагрузки на одну из стен
Это серьезно!
Существуют две технологии привязки стропил к мауэрлату:
- Жесткая. Здесь полностью исключаются любые смещения стропильной ноги, изгибы или сдвиги. Для стабильности применяется подшивной брусок, который не дает скользить стропильной ноге. А металлические уголки не дают стропилам двигаться в стороны.
- Скользящая. Такое крепление необходимо, если дом строился из бревна или бруса, которые со временем заметно оседают. И сам мауэрлат здесь обычно не используется – только верхний венец сруба. Если применить жесткую систему крепления стропил, то уже на следующий год крыша потеряет до 50% своей прочности – ее просто поведет.
А теперь обо всем более подробно.
Главная задача жесткого крепления – полностью исключить возможность смещения стропил в любую сторону. Здесь седло выреза на стропиле упирают в мауэрлат и крепко фиксируют гвоздями, забитыми под угол
Но крайне важно, чтобы все такие вырезы на стропилах были одинаковыми, по одному шаблону и не больше 1/3 ширины стропила

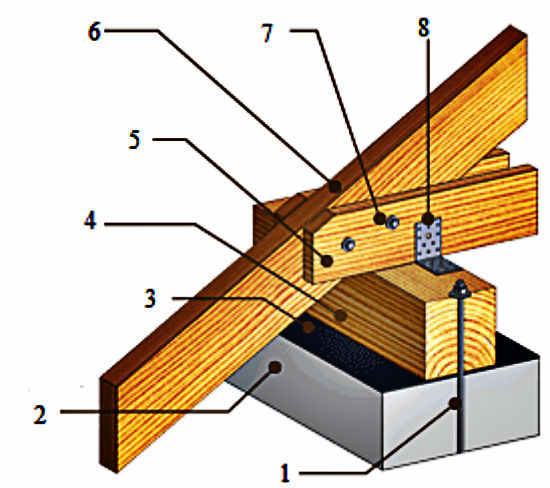

Второй способ – одинарное крепление специальной крепежной пластиной. Дополнительно под стропило в некоторых случаях подшивают метровый брус, который еще и служит упором, а крепление выполняется металлическим уголком.

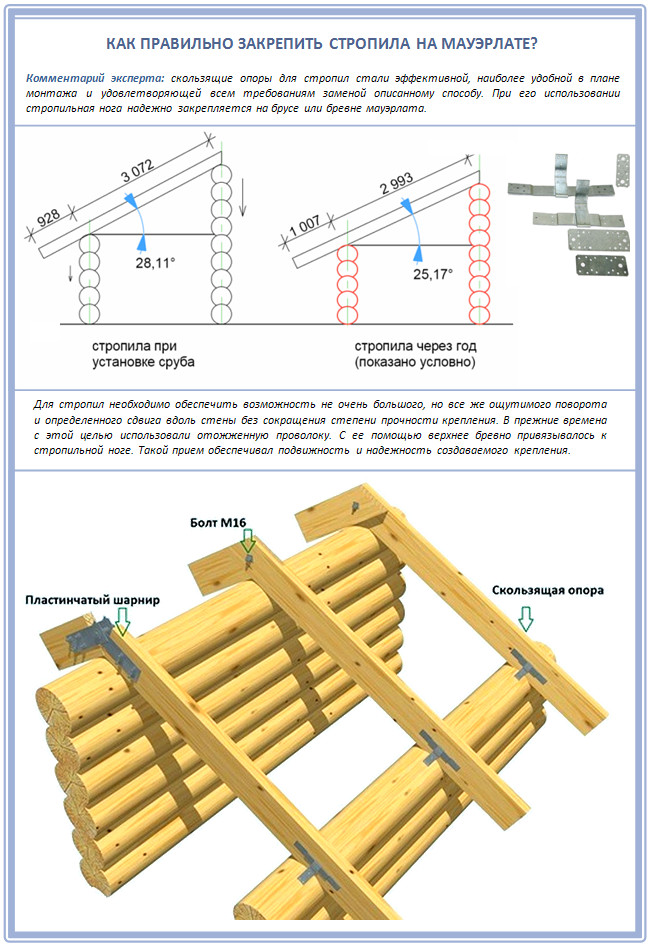

Скользящее крепление еще называют шарнирным, и неспроста. Имейте ввиду, что разные деревянные дома дают усадку по-разному. Так, меньше всего проседает со временем клееный брус, а больше всего – свежий сруб, который всего за год опускается до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше оказывает влияния на перекос всей стропильной системы – если вы не установили скользящее крепление.
Перекос крыш случается также в процессе самой эксплуатации дома. Так, в продолжительные дожди древесина сильно разбухает, а зимой теряет большой процент влаги и заметно усыхает. Причем совершенно по-разному оседают:
- южная и северная сторона;
- сторона, на которую постоянно идет влажный речной или морской воздух, и более сухая;
- обдуваемая ветрами сторона и та, перед которой есть хозпострока;
- скрытая от солнца деревом и открытая.
За все это время геометрические параметры сруба постоянно меняются. Причем меняет свои параметры даже центральная стена дома, на которую опираются стойки и балки стропильной системы. Особенно в период зимнего отопления, когда она заметно усыхает. Поэтому, если стропила на мауэрлате или верхнем венце сруба закрепить жестко, то зимой снеговая нагрузка заставит стропильную систему выгнуться.
А потому узлу необходимо быть немного свободным, для чего вам понадобится такой крепежный элемент, как «салазка» или «скользячка», как его любят называть в народе. Это особая деталь из металла, похожая на петлю. При естественном изменении геометрии сруба она смещается по направляющей, и стропила немного оседают без какого-либо вреда для всей системы.
Вот более подробно о самом процессе:
К слову, некоторые кровельщики и до сегодняшнего времени выполняют скользящий угол более традиционными способами. Для этого в стропильной ноге они делают запил, ставят балку срезом на верхний венец и закрепляют такими способами:
- Скобами.
- Скрещивающимися гвоздями в мауэрлате.
- Одним вертикально забитым гвоздем.
- Стильными фиксирующими пластинами.
Также в качестве неплохой альтернативы современной скользящей опоры используйте прочную кованную проволоку, скрученную в два раза (мы говорили о ней в пункте о креплении мауэрлата к стене). Она отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.
Как видите, со всем можно разобраться!
Инструменты и материалы для работ
Главный материал для устройства мауэрлата – брус. Его лучше выбирать из хвойных пород древесины первого сорта. Наиболее распространённое сечение 150 на 150 миллиметров.
Иногда в качестве мауэрлата применяют брёвна, которые необходимо очистить от коры. Нижний край бревна спиливается, чтобы обеспечить плотное прилегание к стене.
При металлических каркасах мауэрлат изготавливается из металлопроката. Сечение можно выбрать по сортаменту.
Так же необходимо сделать гидроизоляционный ковер, чаще всего это два слоя рубероида, гидроизола или линокрома. Рубероид на основе кровельного картона станет самым бюджетным вариантом, но срок службы у него небольшой, всего лишь пять лет.
Существуют более современные варианты на основе стекловолокна, которые не потребуют ремонта 15 – 30 лет, цена за них выше. Линокром и гидроизол рассчитаны на срок службы 10 лет и более.
Инструменты, необходимые для установки бруса, зависят от выбранного способа крепления, но существует ряд универсальных приспособлений, необходимых всегда:
- строительный уровень;
- рулетка;
- молоток;
- дрель;
- болты или шпильки;
- гвозди;
- разводной ключ;
- инструменты для распиливания бруса.
Для закрепления с помощью проволоки дополнительно понадобится сама проволока.
При способе крепления скобами необходимо иметь скобы и деревянные бруски, размером с кирпич.
При креплении шпильками нужно запастись металлическими шайбами, гайками и и шпильками необходимой длины.
Самый сложный в плане снабжения способ – закрепление анкерными болтами, заложенными в железобетонный пояс. Для устройства понадобится арматура для каркаса, бетон, анкерные болты. Объём этих материалов получится довольно большим.
После установки и закрепления мауэрлата к стене начинается монтаж стропильной системы.
Установка с армированием
Мауэрлат (видео в конце), который устанавливается на армировочный пояс, обеспечивает то, что:
- вес крыши распределяется на все стены;
- обеспечивается надежная фиксация без участия стен дома;
- конструкция приобретает большую жесткость;
- риск появления трещин по периметру стен из-за их распирания крышей сводится к минимуму.
Как установить мауэрлат с предварительным армированием? Это по силам даже одному человеку.
Предварительно по всему периметру верхнего края стен устанавливается опалубка. Она может быть съемная ли несъемная. Высота опалубки должна составлять не менее 200 мм, а ширина соответствовать ширине стен. По верхнему краю горизонтальность опалубки перед залитием бетона выверяется опалубка делается из любых досок или толстой фанеры. Если используются доски, чтобы цемент не просачивался сквозь щели в опалубке, она с внутренней стороны застилается целлофановой пленкой. Далее укладывается слой утеплителя.
Для установки несъемной опалубки используются листы пенопласта. Их скрепляют между собой при помощи герметика. Пенопласт надежно защищает крышу, не давая холодному воздуху проходить через армированный установки опалубки закладывают в нее арматуру. Для этого берут металлические пруты (по 2 внизу и по 2 вверху); в качестве поперечной арматуры используют толстую жесткую проволоку, которую скрепляют с прутами.
О важности мауэрлата
Перед тем как переходить к рассмотрению способов крепления крыши к стенам из газобетона, хотелось бы несколько слов сказать о самом мауэрлате. Начнем с того, что это одна из самых важных деталей конструкции дома. Потому что по своей функциональной нагрузке его можно сравнить с ленточным фундаментом. Только на мауэрлат действуют нагрузки кровельной конструкции.
А нагрузки от крыши, надо сказать, немалые. При этом действуют они не вертикально, а горизонтально, то есть перпендикулярно плоскости стен. Последние в этом случае работают на изгиб, что для вертикально расположенных конструкций очень опасно. По сути, крыша дома действует на его же стены разрушающе.
Стропильная система создает перпендикулярную нагрузку на стены дома Источник domo-stroi.com
Но это еще не все. Стропильная система, состоящая из стропильных ног — это конструкция, которая действует на стены постройки точечными нагрузками. А для конструкций, собранных из штучного стенового материала, к которому относятся и газосиликатные блоки, это действие точечного разрушительного действия. Так вот мауэрлат эти нагрузки равномерно распределяет по всей длине стен, уменьшая их в каждой точке по отдельности.
И третье положительное качество мауэрлата – упрощение процесса соединения стропильных ног со стенами здания. Сложно было бы крепить каждую стропилу к стене. Намного легче это сделать, когда соединяются между собой два деревянных элемента. При этом открывается достаточно большое количество вариантов крепежа от традиционных «глухих» с применением гвоздей и саморезов, до подвижных, в которых применяют современные крепежные изделия.
Обычно в качестве мауэрлата используют брус с минимальным сечением 100х100 мм. Но среди строителей бытуем негласное мнение, что высота используемого бруса не должна быть меньше двух толщин стропильных ног. Что касается ширина, то оптимальный вариант – это толщина стены, на которую мауэрлат монтируется, минус 5 см. То есть главная задача – не допустить, чтобы на мауэрлат действовали природные нагрузки, как с внешней, так и с внутренней стороны.
Брус разных размеров для мауэрлата Источник azbykalesa.ru
Так как мауэрлат подвергается достаточно серьезным нагрузкам, то для него выбирают брус первого сорта с пониженным коэффициентом влажности. Опытные мастера рекомендуют для мауэрлата применять брусы из лиственных пород древесины. Но найти такой материал сегодня непросто, поэтому чаще используют сосну.
Если стропильная система изготавливается из металлических ферм, то вместо древесины для мауэрлата можно выбрать стальной профиль, обычно швеллер или двутавр. В частном домостроение металлические профили применяют редко. Это скорее исключение, чем правило. Предпочтение все же отдают древесине.
Что нужно знать про мауэрлат?
Чаще всего используется сечение мауэрлата 250 х 250 мм, 100 х 100 мм — в мансардах сложной конфигурации, малых архитектурных формах. Существует множество вариантов фиксации бруса по периметру стен, прохождения стропил (висячие, наслонные), стропильных схем. Расчет мауэрлата не требуется в следующих случаях:
- увеличенный шаг анкеров, которыми мауэрлат крепится к стенам;срубовая конструкция (мауэрлатом служит последний венец);упор бруса в выступ кирпичной кладки.
Схема крепления мауэрлата к стене из блоков.
Сечение в этих случаях принимается 150 х 150 мм либо 100 х 100 мм. Мауэрлат прямоугольного сечения (150 х 100 мм) позволяет регулировать линию контробрешетки, размещая ее в единой плоскости с плоскостью фронтона. Технология востребована при таких условиях, как:
- двускатная крыша;ж/б перекрытия, сбивающие рядность кладки.
В стандартных условиях на мауэрлат действуют две силы: вертикальная сжимает волокна древесины под весом кровли, горизонтальная изгибает брус, вырывая его из плоскости стены.Оба усилия слишком незначительны для деревянных конструкций. Поэтому мауэрлат не рассчитывают, а назначают его сечение конструктивно.
На практике берут стандартные размеры мауэрлата для жилых зданий в пределах 250 х 250 мм, 100 х 100 мм, применяя схемы сочленения стропил с мауэрлатом без горизонтальных усилий.
Опорные реакции в горизонтальной плоскости возникают лишь при неподвижных опорах, даже при выборе наслонных стропил. С другой стороны, висячие стропила с затяжкой при подвижных опорах полностью исключают горизонтальную реакцию мауэрлата. Кроме того, шаг анкеров мауэрлата выбирается строителями чаще, чем требуется, поэтому расчет на изгиб не имеет смысла в 99%.
Варианты опирания стропильной ноги на мауэрлат.
Создатели пособий для строителей по деревянным конструкциям Филиппов, Мелер, Шишкин сходятся во мнении, что:
- наслонные стропила можно запроектировать без передачи на стены распорных усилий;стропилами наслонного типа можно вызвать распорные усилия в стенах коттеджа.
В первом случае мауэрлат не требует жесткого крепления, крыша при этом должна иметь симметричные скаты, простую конструкцию. В этом случае толщину мауэрлата выбирают произвольно, она не имеет никакого конструктивного значения. Во втором варианте стропильная система распирает саму себя, обеспечивая жесткость, прочность конструкции при несимметричных скатах, сложной их конфигурации, неравномерных нагрузках малоэтажных зданий.
Установка стропил на мауэрлат: полезные советы.
Итак, теперь подытожим все, что мы ранее описали и закрепим это в виде советов, которые будут полезны при монтаже кровельной системы. От правильно проведенных работ зависит устойчивость крыши, ее долговечность, способность вынести сильный ураганный ветер, тяжелые осадки.
- Обязательно используйте рубероид при монтаже мауэрлата, чтобы избежать гниения дерева.
- При сцеплении балок мауэрлата по длине стены. нельзя использовать слишком короткие участки. Необходимо соединять максимально длинные балки.
- Длина опорной доски может составлять не больше одного метра.
- Необходимо обеспечивать максимальное прилегание деревянных элементов при монтаже. Это обеспечит хорошее крепление.
- При креплении болтами обязательно устанавливайте шайбы. а также металлические пластины. При их отсутствии гайка со временем может быть утоплена в древесину, от этого крепление расшатается.
- Вместо рубероида можно использовать иные гидроизоляционные материалы. Это может быть дешевый полиэтилен или иной дорогостоящий. Разницы нет.
- После того, как работа по установке мауэрлата закончена. приступают к креплению стропил. Оно может быть жестким или шарнирным.
- Стропильные балки крепятся с учетом максимально опасных погодных условий и расширяющего эффекта, который так или иначе со временем отразится на дереве.
- Вся кровельная система сначала конструируется на земле. Проводятся замеры, производятся врезки в мауэрлате, распилы на стропильных ногах. В итоге все подгоняется.
Только потом производится установка на высоте здания.
