Динамометрическая отвертка: предназначение и характеристика

Разновидности динамометрических отверток

Приспособления динамометрического формата существенно отличаются от простых инструментов. Всего существует 5 вариантов отверток:

  1. С фиксированными производителем параметрами заказчика, которые определяют крутящий момент. Отвертка применима при установке электростатически чувствительных узлов и составляющих электроники. Приборы регулируют и отводят энергию, ориентируясь на покрытие жал и рукоятку. Ярким представителем этой группы динаномометрических приспособлений является Vario-S ESD. Диапазон, в котором изготавливают отвертку – от 0,1 до 2 Нм.
  2. С интегрированной размерной шкалой. Шкала оснащена стрелочным указателем крутящего момента. Она же фиксирует максимальный показатель. Простые приспособления выручают, если нужно закрутить миниатюрные резьбы. Погрешность при закручивании может составлять всего 3-6%. Покупают инструмент те, кто работает с электроникой.
  3. Без прорисовки шкалы. Крутящий момент меняется в соответствии с целью применения инструмента. Отвертка предпочтительна для затягивания дорогостоящих и хрупких деталей. Показатель момента фиксируется на торсиометре. В этой категории выбирайте TorqueVario. Диапазон приспособления 0,4-8 Нм.
  4. С установочной шкалой. Такие отвертки многофункциональны и выполняют разные задачи. В комплект к TorqueVario-S входят сменные жала. Интегрированная шкала отвечает за высокие значения безопасности при осуществлении работ с оборудованием, подключенным к высокому напряжению.
  5. С Т-рычагом. Инструмент закручивает крепежи с выставленным на определенном уровне крутящим моментом. Мастера подчеркивают – рукоятка в них очень удобна. Затяжка осуществляется просто, в руках не возникает усталость. Когда крутящий момент задерживается в нужном значении, муфта проскальзывает. Перетяжка встречается крайне редко, и только по невнимательности специалиста. Рычаг приспособления покрывает специальная оболочка, обеспечивающая долговечность и износостойкость приспособления. Приятным бонусом являются дополнительные жала.

Плюсы и минусы

И динамометрическая, и аккумуляторная разновидность такого электроинструмента имеет идентичные достоинства:

  • высочайшее немецкое качество сборки;
  • различные виды комплектации;
  • удобность и простота эксплуатации;
  • безопасное и долговечное использование;
  • широкий спектр применения;
  • рукоятка прибора прорезиненная, что позволяет удобно держать ее в руке;
  • компактный размер и небольшой вес не доставляют неудобств даже при длительной эксплуатации;
  • заряд аккумулятора рассчитан на 8 тысяч откручиваний, что в 2 раза больше, чем у конкурентов;
  • наличие удобного бокса для хранения и перевозки отвертки, ее зарядного устройства и бит.

Если говорить о недостатках, то в качестве существенного можно выделить лишь один – высокую стоимость. Обычно аккумуляторная или динамометрическая отвертка в несколько раз стоит дороже, чем стандартное устройство этого вида. Но если учитывать, что современные модели продаются со сменными насадками и имеют массу достоинств, то такой недостаток становится вполне оправданным.

Отвертка Weidmuller

Одной из наиболее качественных марок подобного инструмента являются динамометрические отвертки Weidmuller. Надо заметить, что производство отверток для Weidmuller не профильное занятие, поэтому для них эти отвертки делает уже известная нам фирма Wiha.

Вся линейка отверток состоит из двух видов:

  • рассчитанных на момент от 2 до 8Нм
  • и от 0,5 до 1,7Нм

На ощупь они довольно увесистые и чувствуется что сделаны из качественных материалов. Сама отвертка представляет собой всего лишь регулируемую рукоятку, поэтому к ней нужно будет докупать биты или держатель бит наподобие используемых в шуруповертах.

Ассортимент стандартных бит невелик и ограничен несколькими шлицевыми и крестовыми вариантами. Держатель бит является наиболее универсальным вариантом. Так в него можно вставить не только обычные биты, но и например головки под болты.

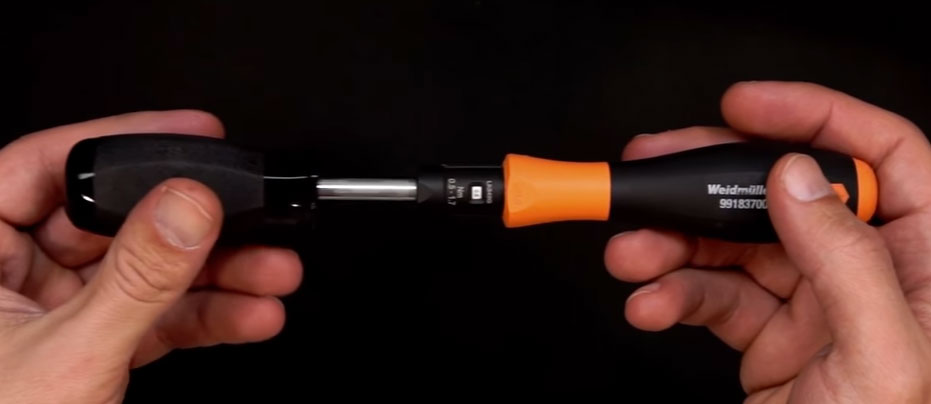

Установка динамометрической отвертки на нужный момент затяжки производится специальным инструментом, который по факту представляет из себя простую отвертку-шестигранник. Отвертки как и у Wiha, вставляются друг в друга, и путем вращения калибруется нужный момент. Сам момент отображается в маленьком окошке расположенном в верхней части ручки.

Работа инструмента по достижению требуемого момента затяжки также регулируется щелчком. После чего отвертка начинает просто проскакивать-проскальзывать внутри, а шлиц биты стоит на одном месте.

Стоимость большой динамометрической отвертки Weidmuller (от 2 до 8Нм) на сегодня примерно 12 000 рублей. Маленькая до 1,7Нм стоит в районе 9 500 рублей.

Подводя итог можно сказать что если вы не используете в своих щитах маленькие клеммы, а в 90% случаев в них преобладает модульное оборудование (автоматы, УЗО, диф.автоматы и другое), то лучший выбор будет в пользу покупки именно больших отверток с моментом от 1 до 5Нм. Именно ее вы будете использовать чаще всего.

Безусловно все это увеличивает общее время на монтаж. Но вы должны помнить, что все эти моменты затяжки, зачастую выписанные на корпусах самого оборудования, сделаны не просто так. Контакты легко как не дотянуть (с последующим его оплавлением), так и перетянуть (с разрушением контакта).

https://youtube.com/watch?v=Fr0vxuAr9W8

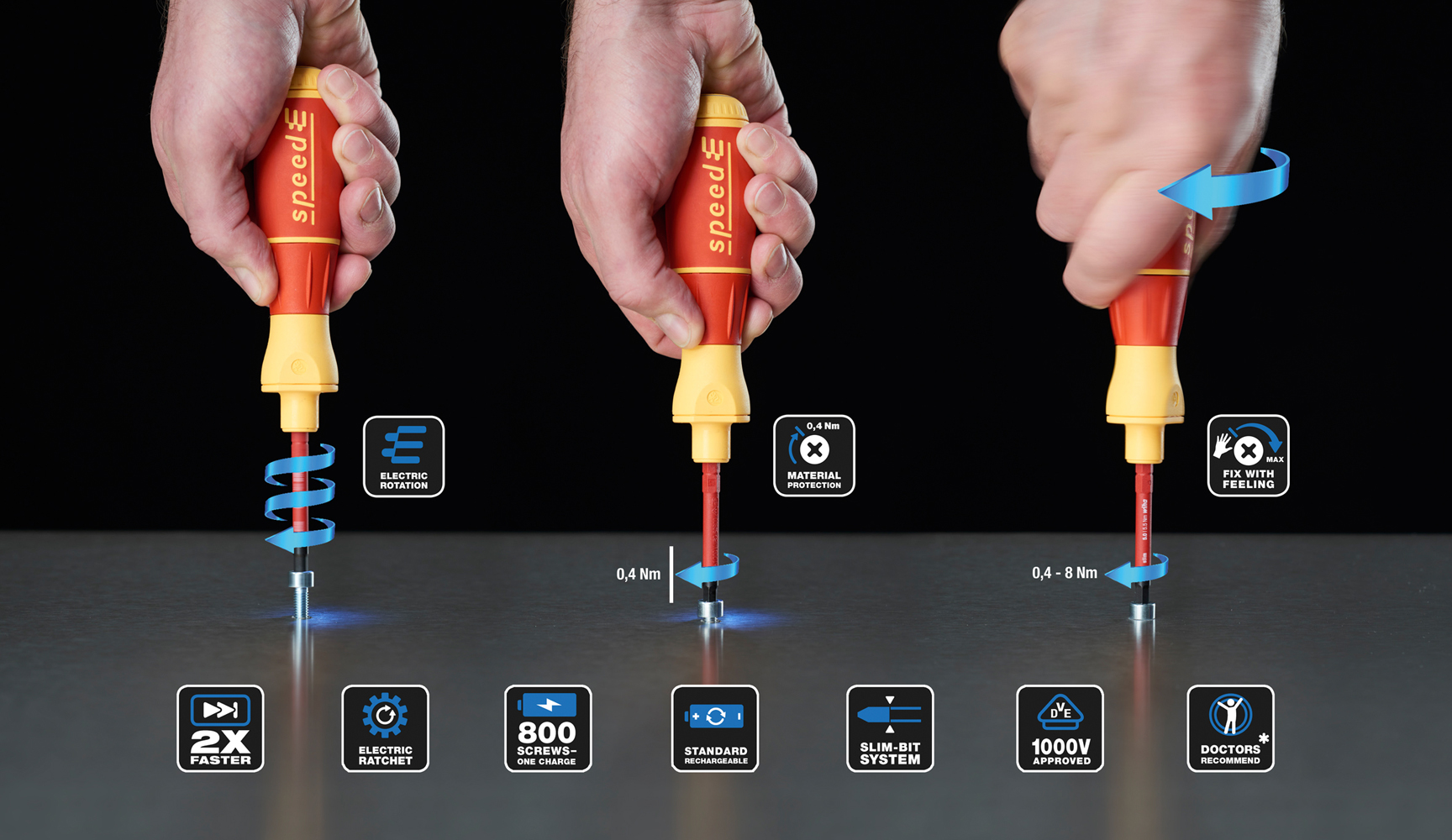

Wiha speedE® — Революция отвёртки

«Завинчивай на скорости, фиксируй с чувством» — под этим девизом, speedE, первая в мире сертифицированная по нормам VDE отвёртка с электроприводом, поднимает планку, обещая своим покупателям удвоить производительность труда. Электродвигатель завинчивает крепеж до достижения усилия 0,4 Нм, обеспечивая максимальную защиту закрепляемых материалов от повреждения, после чего винт можно затянуть вручную с нужным усилием, так же, как при работе с обычной отвёрткой. Инновационный электрический храповой механизм, помогает сделать это, не снимая отвертки с крепежа. Уникальный трехступенчатый процесс SpeedE обеспечивает значительно более быструю, эффективную, но при этом, точную и безопасную работу.

Благодаря электроприводу, отвёртки Wiha серии «speed», в значительной степени ускоряют привычную работу, исключая пустое растрачивание сил. Первые пользователи, которым довелось протестировать отвёртку speedE, отметили что на стандартные для подобной работы операции у них затрачивалось, по крайней мере, вдвое меньше сил, в сравнении с использованием обычного инструмента. Работа становится менее трудоёмкой и, более комфортной.

После того как усилие, созданное электромотором достигнет 0,4 Нм, пользователь может довернуть винт вручную, увеличив момент затяжки до 8 Нм. Таким образом, speedE может использоваться в качестве полноценной электроизолированной отвертки, проверенной VDE. Контроль крутящего момента в электрическом режиме обеспечивает качественную работу даже с особо хрупкими материалами. Электрический храповой механизм позволяет производить затяжку крепежа не переставляя отвертку, что дополнительно повышает эффективность и комфорт при работе. Встроенная светодиодная подсветка позволяет «не потерять винт в темноте».

Вес и размер speedE сопоставимы с «обычной» отверткой. И это делает электрическую отвёртку от Wiha идеальным, компактным спутником и помощником в самых разных отраслях и областях применения. Wiha speedE обеспечивает максимальную гибкость и многофункциональность, за счёт того, что к отвёртке походят все биты серии Wiha slimBits. Перед допуском speedE к работе с переменным током в 1000 В, каждая отвёртка тестируется под напряжением 10.000 В переменного тока, что соответствует международным стандартам и требованиям VDE.

Со speedE можно сделать до 800 циклов завинчивания-отвинчивания, не меняя батарейки. Это обеспечивает спокойную, многодневную работу, без перезарядки аккумулятора. Отвёртка оснащена стандартными аккумуляторами, позволяя избежать повышенных затрат на покупку специальных батарей, что еще больше подчеркивает её преимущества.

Ронни Линдског, директор по сбыту и маркетингу Wiha, заявляет:

«SpeedE своего рода пионер, установивший новую веху в развитии не только для Wiha, но и для других производителей. SpeedE создает новый класс инструмента. А возможные перспективы и потенциал этого изобретения для потребителя, торговли и, в целом, всей отрасли и вовсе необъятны.»

Пользователи Wiha SpeedE, в зависимости от поставленной для себя задачи, могут выбрать комплектацию, представленную в трёх вариантах. Набор включает в себя портативное зарядное устройство, прочный кейс L-Boxx, для безопасной и комфортной транспортировки и, в зависимости от выбранного варианта соответствующее количество slimBit и адаптеров-ограничителей крутящего момента easyTorque.

SpeedE сочетает в себе высокие стандарты качества, надёжность, отличный дизайн, эргономику и функциональность. Интенсивный этап разработки, опросы потребителей привели нас в конце концов к прорыву, которым мы очень гордимся. SpeedE может покорить мир, он к этому готов, и как готов…» — заключает Линдског.

Виды

На сегодняшний день строительный рынок представлен широким ассортиментом инструментов, в которых предусмотрен механизм измерения усилия затяжки. При этом особым спросом у специалистов пользуется электронная отвертка с динамометром. Она регулируемая, поэтому обеспечивает качественную затяжку крепежных элементов без риска их срыва и повреждения механизма.

Такие отвертки подразделяют на три основных вида:

  • торсионные;
  • предельные;
  • индикаторные.

Торсионные отвертки приводятся в действие при изгибе неподвижной стрелки с рукояткой, на которой размещена специальная шкала. Их диапазон измерения составляет от 0 до 20 кг. м, размер привода 1/2 дюйма. Погрешность таких приспособлений не превышает 20%. Отвертки просты в эксплуатации, поскольку могут работать в двух направлениях. К достоинствам инструмента относят доступную стоимость, к недостаткам – исключение возможности применять в труднодоступных местах и низкая точность в измерении момента. Данные приспособления рекомендуется применять для фиксации креплений, которые не требуют высокой точности.

Отвертки предельного типа характеризуются предварительной регулировкой момента срабатывания. Они комплектуются специальным фиксатором, шкалой и трещоточным механизмом. Таким инструментом можно контролировать усилия затяжки от 0.5 до 150 кг. Устройства выпускаются с различными размерами привода: 1, 3/4, 1/2, 3/8 и 1/4 дюйма. Отвертки функционируют в двух направлениях, их погрешность редко превышает 8%.

Предельными отвертками удается затягивать много болтов за минимальный промежуток времени. Преимуществом инструмента является и то, что с ним можно работать в труднодоступных местах, не осуществляя контроль за показателями стрелок.

Что же касается индикаторного типа, то он отличается тройной функцией. Трещоточный механизм отвечает за блокировку, закручивание и откручивание. Конструкция отвертки обеспечена панелью с кнопкой включения и измерения крутящего момента, светодиодным индикатором, зуммером и кнопкой вызова последних операций из памяти. Кроме этого, многофункциональный дисплей позволяет выполнять редактирование и установку параметров. Одним нажатием кнопки инструмент возвращается в стандартный режим работы.

Благодаря индикаторным отверткам со встроенным динамометром имеется возможность контроля поведения крепежа. Производители также дополняют конструкцию шкалой, на которой может размещаться одна или две стрелки (установочная и сигнализирующая). Одну из стрелок обычно выставляют при выборе значения момента затяжки, а вторую – для фиксации текущего показателя. Затяжка креплений считается выполненной, когда обе стрелки совмещаются. Данное устройство предназначено для двухсторонней работы, и его используют при затяжке элементов как с левой, так и правой резьбой.

Главным плюсом индикаторных устройств считается то, что их погрешность составляет до 1%. Кроме этого, инструмент легко настраивать под любую единицу измерения: кг/см, кг/м, Нм/см, Нм/м, ft/lb. Отвертки данного вида могут компенсировать температуру и оставлять в памяти данные последних операций. По достижении момента затяжки приспособление издает звуковую и световую индикацию. Недостаток устройства – высокая стоимость.

Чтобы расширить возможности динамометрических отверток, их дополнительно оснащают специальными насадками, которые позволяют осуществлять работу в труднодоступных местах, где головка не может достать крепёж. Чаще всего используются насадки трещоточного, рожкового и накидного вида. Они отличаются между собой площадью посадки и габаритом профиля. Благодаря таким устройствам инструмент с динамометром становится универсальным. Поэтому каждому мастеру рекомендуется иметь в комплектации с отвертками полный набор сменных насадок.

Отвертка-зубило

Если вы когда-нибудь использовали отвертку как зубило, то знаете насколько это может быть травмоопасно. Специальная линейка от Wera серия 900, делает этот процесс намного безопаснее и комфортнее.

Ударная шапочка и вал, который проходит сквозь ручку, препятствуют срыву и излому лезвия.

Таким изделиями можно не боясь:

завинчивать

выдалбливать

отжимать и освобождать зажатые винты и гвозди

Фактически это мини стамеска со всеми преимуществами отвертки.

Среди ударных отверток есть модели с квадратной крышкой.

Туда вставляется ключ и придается усилие за счет дополнительного рычага.

Отличие электроотверток

Электроотвертки – лучший выбор для массового сборочного производства. Конструкции могут быть прямыми, в виде пистолета и угловыми. Момент в границах 0,6-6,4 Нм. Скорость вращения от 500 до 2500 за 1 минуту. Приборы отключаются, как только прекращается поступление электроэнергии. Пуск осуществляется нажатием на клавишу или рукоять. В инструмент встроен регулятор момента и циклов затяжки.

Существует инструмент, созданный исключительно для закручивания винтов. Модели прямые с антистатическим механизмом. Момент рассчитан на 0,05-8 Нм. В некоторых приборах присутствует возможность плавной остановки и запоминающий чип.

Виды изделий

Динамометрические устройства подразделяются на несколько разновидностей. Они бывают механическими, гидравлическими и электрическими. Принцип действия каждого вида изделий одинаковый, а отличие заключается только в конструкции устройства.

Динамометрическая отвертка марки Wera

  1. Динамометрическая механическая отвертка или ручная производит измерение силы момента при помощи специального устройства. Отличный вариант для домашнего мастера
  2. Электрические модели в своей конструкции имеют электронный модуль, принимающий участие в процессах измерения. Такой инструмент обладает высокой точностью, поэтому его применение целесообразно в сферах, где требуется точность
  3. Гидравлические или пневматические динамометрические приспособления заполнены жидкостью, посредством выдавливания которой происходит изменение момента усилия. Они применяются в автомобилестроении или автосервисах

Отвертки динамометрического типа подразделяются на несколько типов по механизмам ограничения:

  • Кулачковые
  • Фрикционные
  • Отсечные

Кулачковые механизмы применяются преимущественно на устройствах ручного типа. Как только срабатывает защелка, значит, что достигнута установленная сила момента. Фрикционные механизмы широко распространены в конструкциях динамометрических отверток электрического и пневматического типа. Как только достигается установленное значение момента, при вращении инструмента будет происходить скольжение. Отсечные изделия применяются на электрических инструментах. При достижении необходимого усилия, ограничивают работу прибора.

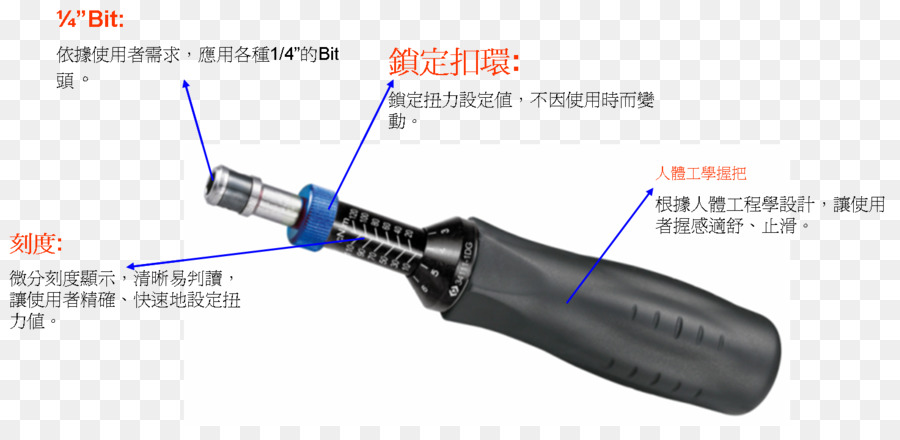

Конструктивные особенности механизмов моментных отверток

Механическая отвертка является простейшим вариантом, который пользуется популярностью. Состоит изделие из следующих составных частей:

  1. Динамометр. Это устройство размещается в ручке инструмента, посредством которого измеряется момент силы
  2. Муфта скольжения. Это соединительная часть, которая объединяет крепежный элемент и рукоятку прибора
  3. Регулятор. С помощью регулятора выставляется заданное значение момента, которое зависит от выполняемых задач. Моментные отвертки имеют регуляторы, представленные в двух вариантах: кольцо или конус
  4. Устройство для установки бит. Благодаря наличию патрона можно заменять биты в зависимости от поставленных задач
  5. Основание. В качестве основания применяется ударопрочный пластик, оснащаемый противоскользящими покрытиями

Это интересно! Рассматриваемые инструменты имеют установочную и измерительную шкалу. При помощи измерительных устройств или шкальных выполняется замер силы момента. Установочные устройства имеют только регулятор, которым устанавливается необходимое усилие.

Если нужно купить динамометрическую отвертку для домашнего применения, то оптимальный вариант – это изделие с уже установленными значениями силы момента. Рекомендуется также покупать изделия в виде набора, который включает в себя основной прибор и сменные биты.

Какой наконечник предпочтительнее?

Речь пойдет не о виде наконечника, а о материале его исполнения. Ведь от прочности наконечника зависит функциональность отвёртки. При длительном использовании, особенно при неправильном подборе вида отвёртки в соответствии к шлицу, наконечник быстро стирается, его грани могут крошиться и терять первоначальную форму. Работа таким инструментом приносит неудобство и значительно увеличивает количество времени, необходимое на ремонт или монтаж. Чтобы такого не случалось, многие производители используют для наконечника высокопрочные материалы, например, молибденовые стали или хромованадиевые сплавы. Многие отвёртки имеют магнитный наконечник, способный удержать небольшие детали, что будет очень удобным, при работе с мелкими саморезами.

Зарядное устройство

Зарядное устройство ничем в принципе не отличается от подобных девайсов других производителей. Для визуального понимания, что происходит с батарейкой и в каком она состоянии, на корпусе имеются надписи:

горит красный светодиод — идет процесс зарядки

зеленый — аккумулятор заряжен на 100%

красный моргает — какая-то ошибка или неисправность

Зарядное устройство можно подключать как через сеть 220В, так и через любой аппарат имеющий разъем USB.

На одном аккумуляторе можно произвести 800 циклов отвинчивания-завинчивания. Хотя максимально возможный результат — 1200.

Однако крепеж бывает разной длины, диаметра, встречается нарушенная резьба и т.п. Поэтому лучше рассчитывать на гарантированные значения.

При этом, чтобы закрутить-открутить 800 винтов, электрику зачастую требуется несколько дней. Если вы конечно не собираете промышленные шкафы и электрощиты с сотнями клеммных сборок.

Динамометрическая насадка

Как известно, винты на каждой розетке, автомате, клеммнике, имеют рекомендуемые моменты затяжки, превышать которые запрещено. На корпусах этого оборудования, обычно указывают с каким усилием можно закручивать винтовые контакты под провод.

В то же время и прослабленный контакт, затянутый с меньшим рекомендуемым значением, также опасен развитием пожара.

Именно поэтому и выпускаются специальные динамометрические отвертки.

В отвертке Wiha Speed E эта полезная функция также присутствует. Чтобы ее задействовать, просто устанавливаете между битой и рукояткой адаптер, на требуемый момент затяжки.

При ручной протяжке всех винтов и достижении расчетного усилия адаптера, раздаются щелчки. Это означает, что провод затянут так как нужно.

Ничего не отломится и не заискрится из-за ослабленного контактного пятна в месте подключения кабеля.

Таким элементарным способом, ваша отвертка автоматически превращается в динамометрическую. При этом электропривод также никуда не исчезает. Теперь вам не придется докупать отдельные виды подобных инструментов.

Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

  • Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.
  • Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.

  • Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
  • Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
  • Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
  • Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
  • Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
  • Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

  • сама динамометрическая отвертка
  • элемент держателя биты
  • установочный инструмент
  • биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

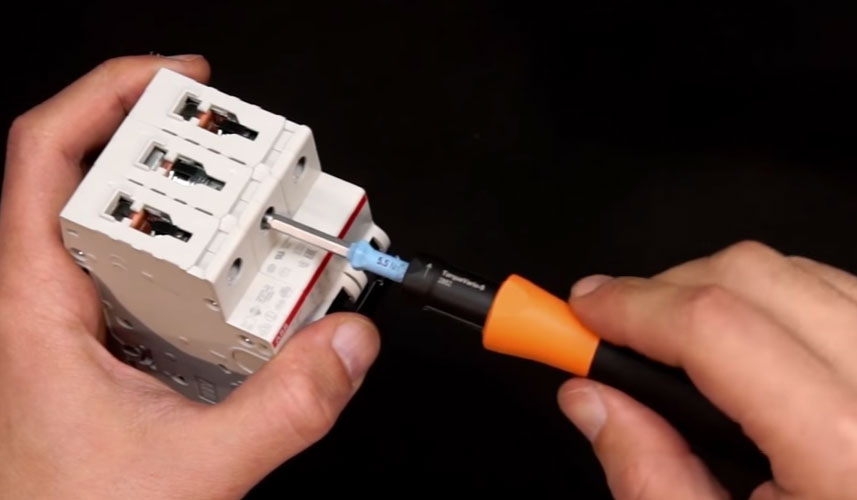

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

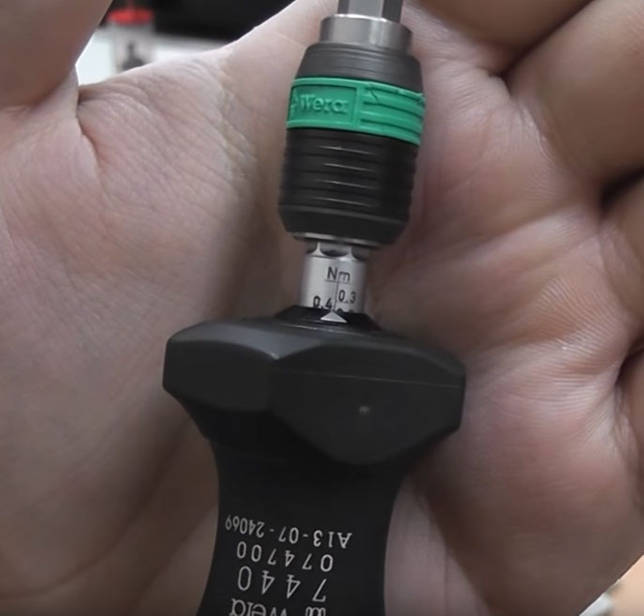

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera предназначенную для закручивания винтов и контактов с моментом от 0,3 до 1,2Нм. В основном это небольшие клеммники. Биты в комплекте при покупке не идут. Поэтому либо пользуйтесь теми что у вас уже есть, либо докупайте отдельно.

Имеет быстрозажимной патрон для облегченной фиксации бит. Настройка момента производится в средней части отвертки.

Отжимаете верхний элемент ручки вниз и поворачивая ее вокруг своей оси, выставляете нужный вам момент. Он определяется цифрой, которая должна появиться сразу на границе окончания ручки, напротив треугольной риски.

Окончание момента затяжки характеризуется щелчком. Он свидетельствует, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не нужно.

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы.Они в основном применяются для моментов от 3,0Нм и выше. Если 2,5Нм простой человек еще способен затянуть не особо упираясь, то для затягивания контактов выше 3,5Нм нужно прикладывать очень большие усилия.

Главный плюс и отличие Wera от большинства других подобных отверток — не нужно в комплекте иметь специальный установочный инструмент для выставления нужного момента усилия. Все это уже реализовано в самой отвертке.

В противном случае точность момента уже не гарантируется.

Цена на динамометрические отвертки Wera начинается от 8000 рублей только за саму ручку. Дорого это или нет? Решайте сами.

Представьте что вы делаете монтаж щитка на заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Единственный способ доказать заказчику и магазину свою «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее правильное использование.

Ознакомиться с текущими цена и подобрать себе подходящую отвертку можно здесь.

Это интересно: Двухуровневые натяжные потолки в интерьере спальни

Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

  • отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
  •  №1 – от 2.1 до 3 мм
  • №2 – от 3.1 до 5 мм
  • №3 – от 5.1 до 7 мм
  • №4 – более 7.1 мм

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

  • Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
  • №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
  •  №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
  • №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
  •  №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

Диэлектрические моментные изделия

Работа электрика не только требует точности, но еще и соблюдения техники безопасности

При электромонтаже немаловажно пользоваться отвертками динамометрического типа. Главное отличие таких изделий от обыкновенных моментных приборов – наличие изоляции ножки или стержня. Диэлектрические моментные изделия выпускаются различными производителями, но популярными являются:

Диэлектрические моментные изделия выпускаются различными производителями, но популярными являются:

  • Wiha
  • Wera
  • Weidmuller

В электрике важна не только точность, но еще и безопасность. Помимо диэлектрического основания на ножке и рукоятке, такие изделия имеют антистатические компоненты, отводящие статический заряд.

Модификаций отверток существует очень много и мы не задумываемся о том нераскрытом потенциале, таящимся в этом незатейливом инструменте. Поговорим одинамометрической отвертке Wiha.

Внешний вид динамометрической отвертки Wiha почти, полностью, совпадет с классической моделью. Вы можете наблюдать аналогичные, составные части конструкции, такие как рабочий стержень и рукоятку для хвата рукой. Рабочая часть самого стержня может быть в форме блока, имеющего четыре или шесть граней. Эта конструктивная особенность подразумевает использование инструмента для манипуляций с крепежным материалом, у которого присутствует аналогичный шлиц.

Главной особенностью динамометрической отвертки Wiha необходимо назвать присутствующую возможность производить регулировку усилия рабочего затягивания. Для того, чтобы корректно определять устанавливаемый параметр, на внешней поверхности конструкции динамометрической поверхности Wihaнаходится шкала цифрового типа. Специальный, регуляторный рычажок выставляет требующийся, рабочий параметр. Осуществляется эта манипуляция путем закручивания до момента подачи характерного, звукового сигнала. Произведенный щелчок сигнализирует о том, что необходимый параметр затяжки установлен и инструмент готов к работе.

Незаменима динамометрическая отвертка Wiha на производственном конвейере, или же, при любом сборочном, серийном процессе. Именно этот инструмент способен, в данном случае, обеспечить абсолютно равнозначное усилие производимой затяжки.

Динамометрические отвертки Wiha:

  • изготавливаются с использованием только проверенных и качественных материалов, прошедших строгие проверки качества. Потребитель может не беспокоиться о том, что инструмент прослужит ему долгие годы;
  • эргономичная форма увеличивающая эффективность при интенсивном, ежедневном использовании инструмента;
  • экологическая безопасность материалов инструмента, подтвержденная всеми необходимыми документами;
  • невысокая стоимость, позволяющая воспользоваться отличным качеством и надежностью большому кругу мастеров;
  • простота в освоении инструмента, позволяющая, даже начинающему мастеру, добиться неплохих, рабочих результатов.

Динамометрические отвертки Wiha имеют:

  • возможность автоматического срабатывания;
  • оптимизированное равновесие габаритов и размера рабочей ручки с интервалом крутящего момента;
  • максимальная точность в соответствии с регламентами установленных эталонов;
  • удобная для хвата ручка, выполненная из многокомпонентной пластмассы.

Не упустите момент и купите динамометрические отвертки Wiha по низкой цене в нашем интернет – магазине!
