Что можно сделать торцовочной пилой

Изготовление и сборка торцовочного станка своими руками

Чтобы изготовить станину, понадобится толстый металлический лист и стальные уголки. Для этой цели прекрасно подходит старая кровать.

При помощи сварочного аппарата в стальном листе делается отверстие, кромки доводятся напильником.

Для работы подойдет электродвигатель небольшой мощности. Вполне достаточно 900 Вт. Его монтируют на основание, используя дополнительную пружину. Она играет роль стабилизатора.

Такая конструкция, чтобы наклонить систему, требует определенных усилий. Для сдвига рукоятки приходится прикладывать значительные силы. В результате получается плавное движение пильного механизма.

Параметры устройства:

радиус режущего диска — 100 мм;
скорость шпинделя — 1500 об/мин.

Такие характеристики позволяют легко обрабатывать древесину с максимальной толщиной в 70 мм.

Должны быть предусмотрены регулируемые опоры и стойки. Основой маятниковой стойки является швеллер, опирающийся на металлическое основание.

В результате установка получает дополнительную прочность, прибавляется ее масса. На таком станке очень легко выполнять самодельную торцовку.

Для работы можно воспользоваться трехфазным электродвигателем, мощностью 2 200 Вт. В качестве опоры монтируется качающаяся плита, которую держат шарнирные соединения. Ремень шкива электродвигателя натягивается за счет откидного устройства. Маятник делается из материала, который был использован для каркаса.

Для работы подходят пилы диаметром 420 мм. Количество оборотов шпинделя должно быть не менее 2800 об/мин. С такими параметрами можно обработать деревянные бруски шириной в 70 мм.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок либо другого материала для следующей стыковки заготовок торцами, а маятниковой пилы нет под рукою, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт хоть какой электрический инструмент, в каком рабочим элементом является пильный диск.

Части механизма

Все торцовочные пилы имеют легкую конструкцию в главном похожую для различных типов этого инструмента. Основными их элементами являются:

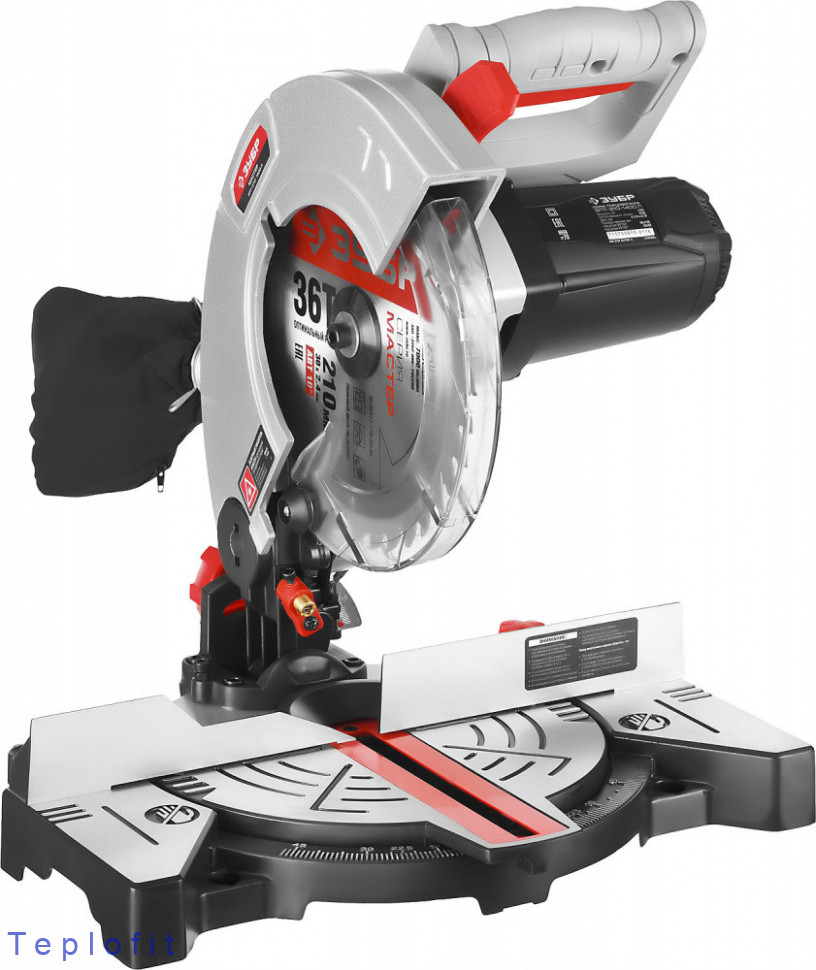

Главные элементы конструкции торцевой пилы

станина с круглым поворотным столом (некие модели имеют выдвигающийся в обе стороны, удлинитель стола на встроенных опорах);
поворотный рычаг, прикрепляемый к станине особым шарниром с возвратимой пружиной, на котором крепится пильный диск и ручка с клавишами запуска и торможения диска, таковой рычаг именуют маятником, отчего и весь инструмент получил заглавие маятниковая пила;
электродвигатель, расположенный на маятнике справа от пильного диска (в некоторых моделях, чтобы сделать лучший обзор, его устанавливают сзади на маятнике;
узел регулировки угла наклона диска, позволяющий поворачивать режущую головку инструмента влево от оператора на любой угол до

45o, поворот вправо невозможен из-за расположенного с этой стороны двигателя;

патрубок отвода опилок, к которому можно присоединять шланг пылесоса или мешок для сборки стружки;
упоры для удобного размещения заготовки и зажимы в виде струбцин для надёжного её закрепления.

READ Болгарка Bosch С Регулировкой Оборотов

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Самостоятельное изготовление из дисковой пилы

Чтобы изготовить торцовочный станок по дереву своими руками, необходимо внимательно ознакомиться с рекомендациями тех, кому уже довелось работать на самостоятельно собранном агрегате. Схема сборки самодельного станка довольно проста и понятна.

Для сборки станины потребуется уголок из металла и стальной лист толщиной не менее 5 мм. Электродвигатель монтируется на основании при помощи болтов и стабилизирующей пружины. Это делается для придания плавности движению пильных узлов.

Для придания прочности конструкции в её состав включаются регулирующие опоры. Маятниковая стойка монтируется из швеллера, который нужно упереть в основание торцовочного станка по дереву.

Главным достоинством такого агрегата является минимальное время, затрачиваемое на устранение неисправностей. Найти их и устранить в станке, собранном своими руками, гораздо легче, чем в установке заводской сборки.

Примерный безремонтный срок работы самодельного оборудования – до трёх лет.

В дальнейшем может потребоваться замена узлов, которые перестали корректно выполнять возложенные на них функции. К недостаткам самодельных торцовок следует отнести невысокую производительность. Наладить на таком станке поточное производство достаточно сложно.

В качестве примера можно привести торцовку заводского изготовления Stromab RS-40. На этом станке можно обрабатывать заготовки размерами до 400 х 65 мм. Распил можно производить под углами до 45 о .

Одним из главных недостатков самодельных торцовочных станков является невозможность обеспечения соответствующих мер безопасности. Практически всегда на самоделках отсутствуют защитные кожухи на пильных узлах и в районе подвижных соединений. Это может привести к несчастным случаям. Также негативно влияет на безопасность работы наличие мелких дефектов на металлических деталях.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

предельная простота изготовления,
минимум деталей (петля и два болта с гайками и шайбами).
минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

ограниченная возможность пиления под углами по длине и высоте.
наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.

Конструкция инструмента

Устройство имеет несложную конструкцию. Основой является функциональный модуль, который состоит из:

рабочего круга, электромотора с редуктором;
ручки с включателем.

Данный модуль крепится к специальному основанию. При домашнем изготовлении данного аппарата нужно учесть, что электромотор может использоваться двух типов: либо коллекторный, либо асинхронный. Последние работают значительно тише, а также характеризуются большей практичностью и выносливостью.

Что касается электродвигателя, то он устанавливается по правой стороне от пильного круга. Хотя на рынке можно также повстречать модели, на которых двигатель установлен позади диска. Такой вариант однозначно удобнее, ведь не перекрывается обзор, что особенно, кстати, при работе наклонах инструмента.

Редуктор выполняет передачу (ременную или зубчатую) движений от мотора к пильному кругу.

Зубчатая передача легко работает без проскальзывания даже на максимальных оборотах, в свою очередь, ременная более практична, так как значительно снижает вибрацию и уменьшает звук.

Стоит отметить, что существуют еще и модели с прямой передачей, которые являются самым надежным вариантом. Однако их крутящий момент намного ниже.

https://youtube.com/watch?v=Z-YHg2ZjV_8

Для чего же используют протяжку? Именно благодаря протяжному механизму торцовочная пила имеет возможность распилить даже самые широкие доски.

Так как пила является довольно опасным режущим предметом, то для предотвращения непредвиденных травм, любой из производителей добавляет в ее конструкцию защитный кожух.

Что касается устройства повышенной мощности, то для наибольшей безопасности они, как правило, оснащаются плавным запуском. Такая деталь характеризуется блокировкой механизма кручения при замене круга и полной остановкой при стопоре круга.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Как сделать торцовочную пилу из дисковой и стол для неё своими руками

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.

Интересно! Собрав инструмент своими руками, любой мастер с легкостью сможет найти причину поломки и устранить её, что дополнительно сэкономит средства.

сам диск для распилов;
ручка, для того чтобы держать и направлять инструмент;
двигатель;
подножка с кнопкой запуска.

Важно! Вне зависимости от фирмы изготовителя такой инструмент всегда оснащен прочным диском, что и делает её такой универсальной в использовании. Если мы задались целью собрать торцовку собственноручно, то и диск покупаем сами, а поэтому не забудьте, что в этом вопросе лучше не экономить, а выбрать самый прочный диск и именно для таких нужд

Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Приступим к сборке

Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Осторожно! От того, какой материал вы выберете для стойки и штатива, насколько надежно их закрепите на подножке, будет зависеть не только качество работы и функциональность торцовки, но и ваша личная безопасность. Не зря говорят, что если плотник опытный, то он обязательно без пальца

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Как смастерить стол для торцовой пилы своими руками

Хорошим материалом для стола может послужить 19-миллиметровая МДФ-плита.

Измерьте глубину и ширину всей конструкции (торцовочной пилы); Теперь измерьте ширину и глубину верстака, на котором будет стоять стол и сама торцовка; В итоге нижняя часть стола из МДФ-плиты должна быть равна ширине и глубине верстака, а верхняя состоять из двух частей и суммарно быть меньше по длине на ширину торцовочной пилы; Высота стола должна быть равна глубине распила; Внутри стола (между верхней и нижней плитами) на расстоянии 50 см важно сделать жесткие перегородки из той же МДФ-плиты. Это необходимо для того, чтобы при нажиме стол не прогибался

Вот теперь уже точно всё

Торцовочная пила из обычной циркулярки готова

Вот теперь уже точно всё. Торцовочная пила из обычной циркулярки готова.

Интересно! Торцовочная пила – само по себе довольно опасное оборудование, а если ты её ещё и собрал собственными руками, опасность такого механизма может возрасти в разы! С другой стороны, собрав все детали самостоятельно и позаботившись о всевозможных защитных коробах и кожухах, ты можешь свести риск к минимуму. В таком случае действует правило: Твоя безопасность – только в твоих руках.

Правила эксплуатации

Работа с торцовочной пилой должна осуществляться в защитной экипировке.
Во избежание попадания щепок и мелкой стружки в лицо и глаза, они должны быть защищены прозрачной маской или хотя бы защитными очками. Длинные волосы оператора должны быть собраны сзади в пучок или спрятаны под шапкой.
Форма одежды не должна сковывать движений, но и не должна болтаться. Это же относится и к украшениям и различным обвесам.
Рекомендуется использовать беруши или наушники для защиты органов слуха.
Защитные рукавицы из крепкой кожи или похожего материала являются обязательным атрибутом оператора торцовочной пилы.
Если станок транспортировался по морозу или по другим причинам длительное время находится на холоде, то ему нужно дать некоторое время нагреться, прежде чем приступать к работе.
Рабочая область должна быть очищена от стружки и посторонних предметов.
Убедитесь, что в заготовке нет гвоздей, шурупов, саморезов, болтов и других металлических предметов.
Заготовка должна быть надёжно закреплена струбциной. В этом случае у вас освобождаются обе руки для работы с пилой.
Если вы смонтировали новый диск, пусть торцовка некоторое время поработает на холостом ходу, чтобы вы убедились в надёжности его крепления и отсутствии разбалансировки диска (признаком этого будет вибрация пилы).
Не опускайте диск на заготовку до того, как он наберёт максимальные обороты.
Старайтесь работать с перерывами и не перегружать инструмент. Следите, чтобы технические вентиляционные отверстия в корпусе не засорялись стружкой.
После окончания работ дождитесь естественно остановки вращающихся по инерции подвижных частей торцовки и не пытайтесь их остановить вручную.

Соблюдая элементарные правила эксплуатации торцовочной пилы вы сохраните свои конечности в целости и сохранности.
