Что можно сделать из двигателя мотоблока

Преимущества культиватора

Несмотря на множество достоинств, излишняя универсальность мотоблока необходима не каждому дачнику. Да и довольно внушительный вес порой усложняет эксплуатацию устройства при выполнении ежедневных задач. Поэтому многие владельцы дачных участков отдают предпочтение упрощенной версии в виде культиватора. Подобное решение характеризуется доступной стоимостью и небольшим энергопотреблением.

Большинство культиваторов гораздо меньше мотоблоков. Вместо колес, которые предусмотрены в классическом варианте, здесь установлены специальные фрезы, которые способны взрыхлять и перемалывать землю при движении. Именно они являются главным рабочим элементом культиватора. Применять дополнительное оборудование, работающее от силовой установки этого прибора, к сожалению, нельзя. Это объясняется отсутствием соответствующего привода.

Среди возможной «оснастки» лишь «пассивные» инструменты, такие как:

  • плужок;
  • картофелекопалка;
  • окучники и др.

Вес культиватора не превышает 50 кг, при этом на рынке можно встретить множество мощных моделей весом до 20 кг. За счёт таких характеристик машину очень просто удержать руками, да и потребление топлива остаётся на минимальном уровне. Кстати, некоторые изделия оборудованы электрическим двигателем.

Стоимость культиваторов существенно отличается от стоимости мотоблоков. Относительно маломощный и недорогой мотоблок мощностью 6 лошадиных сил будет стоить в два раза дороже, чем культиватор с аналогичными рабочими показателями.

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

  1. мотороллер муравей 1981 г выпуска
  2. двигатель лифан 11 л/с бензиновый
  3. ремень
  4. ролик ВАЗ
  5. вал
  6. шкив 2 шт
  7. плита 10 мм

Инструменты

  1. сварочный аппарат
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. измерительный и слесарный инструмент
  5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

Вот в таком состоянии находился мотороллер до реставрации и ремонта.

Первоначально был приобретен двигатель «Lifan» 11 л/с

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив.

Пока ждал новый вал, перебрал КПП и воткнул ее на раму скрутив старые крепления двигателя и приварив их на новое место, самое удобное что при таком расположении нового двигателя вращение у него совпадает с вращением родного двигателя, а это значит не надо париться с редуктором, переворачивать его и перебирать на другую сторону и т. д . Крепление КПП выставил посередине несущей трубы рамы выставив их ровно по вертикали и на расстоянии соответствующим креплениям КПП просто их приварив.

Далее был вырезан кусок фанеры (шаблон) который я использовал для вырезки из плиты 10 мм плиты под крепление ДВС

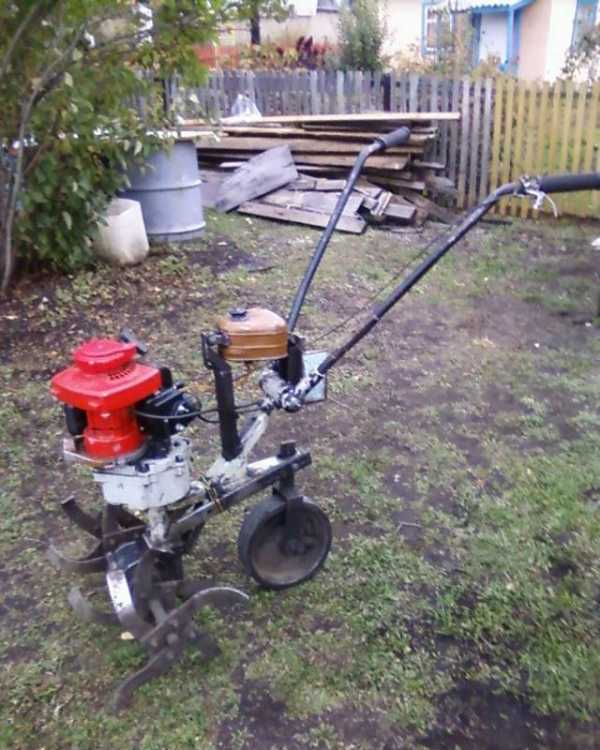

Мотоблок из бензопилы — изготовление, чертеж, инструкция

Самым простым и легким вариантом создания самодельного мотоблока является переделка его из бензопилы. Для этих целей может подойти любая модель, которая имеется у вас дома. Благодаря мощному мотору, легкой конструкции и высокой производительности, такие самодельные хорошо подходят для эффективного возделывания земли на участке.

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

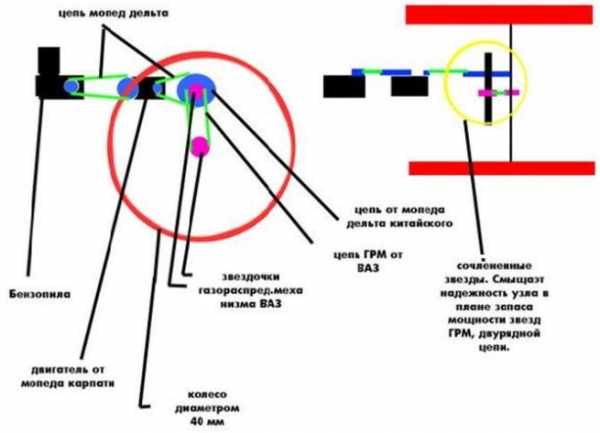

Создание мотоблока из бензопилы «Дружба»

Бензопила «Дружба» считается лучшим выбором для изготовления мотоблока. Эта простая и очень производительная техника, наверняка, имеется в вооружении многих хозяев. Используя ее конструкционные элементы, можно изготовить достаточно мощный мотоблок, так как она имеет следующие особенности:

  • Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
  • Очень производительный двигатель.
  • Компактность и прочность.

На основе этого устройства получается качественный мотоблок, скорость которого составляет 2,5 км/час, а мощность около 4 л с.

Процесс создания агрегата схож с методом, который применяется для всех других моделей, но также есть свои нюансы:

  • Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
  • От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
  • Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
  • Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
  • Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.

Как только мотоблок из бензопилы будет готов, его можно протестировать на участке. Для это залейте горючее и попробуйте выполнить работы. При необходимости доработайте свое устройство.

Преимуществами такого агрегата являются:

  • возможность использования разнообразных смазочных и горючих материалов;
  • работа в полностью автономном режиме;
  • пригодность для любых типов работ.

Чтобы создать такой тип техники из бензопилы, не нужны специфические знания. Достаточно немного смекалки и желания получить эффективную технику. Самодельный мотоблок пригодный для использования на частных участках и на дачах. sadovaja-tehnika.com

Проверка и ремонт топливной системы культиватора

Провести ремонт топливной системы мотокультиватора можно самостоятельно, при этом необходимо придерживаться последовательности сборки и разборки, о которой читайте ниже. Признаки неисправности топливной системы следующие:

  • Двигатель не заводится;
  • Неровно работает на холостых оборотах;
  • Сильно дымит культиватор, или из глушителя вырываются капли жидкости;
  • Агрегат глохнет при подаче нагрузки.

Последовательность проведения ремонта

Для начала проверьте все фильтры. Состояние воздушного можно оценить «на глазок». Если он покрыт пылью, соломой или птичьими перьями (а при работе на подсобном хозяйстве это не редкость) – замените его, и попробуйте снова запустить мотор. Топливный фильтр проверяют, пустив через него бензин в обратном направлении. Если вы увидели густую темную жижу – фильтр забит. Требуется замена.
Затем разберите и промойте при помощи ацетона карбюратор. Оцените свободный ход дроссельной заслонки. Проверьте целостность и надежность крепления элементов топливопровода.
Промойте чистым бензином топливный бак и кран подачи смеси

Важно! Если у вас двухтактный двигатель, и вы используете бензино-маслянную смесь – обязательна промывка чистым бензином всей топливной системы.
Аккуратно разберите поршневую систему, осмотрите все полости и места трения деталей. После промывки соберите все в обратной последовательности.
Собрав мотор, прокрутите коленчатый вал вручную (с помощью ключа) и убедитесь в свободном ходе поршня и нормальной работе клапанной системы

Затем залейте свежее масло для мотокультиватора в соответствие с инструкцией.
Заведите мотор, дайте поработать «на холостых» несколько минут. После чего проверьте уровень масла, при необходимости долейте.

После очистки карбюратора проверьте поступление топлива в цилиндр. Для этого нажмите на кнопку поплавковой камеры, из ее крышки должен показаться бензин. Убедившись в правильности сборки – попробуйте запустить двигатель. С большой долей вероятности неисправность будет устранена.

Популярное: Чудо лопата своими руками – революция в огородном деле

Самодельный мотоблок по инструкции Архипова

Конструкция такого мотоблока выполнена в виде самоходного двухколесного агрегата, который поставляется с двигателем от мотороллера ВП-150М. Эта модель мотора обладает таким конструктивным характером, что при повышенных нагрузках происходит принудительное охлаждение головки цилиндра с помощью воздуха.

Если соблюдать инструкцию Архипова, то на следующем этапе придётся изготовить сваренную из труп П-образную раму, а затем выточить на токарном станке колесную ось. Для основной и регулирующих тяг следует создать 3 шарнира, которые будут выполнять роль соединяющих элементов между мотоблоком, рулем и плугом.

В свою очередь, раму агрегата оборудуют стальной трубой с осью, используя сварочный аппарат. Это позволит осуществить натяжение тросов, идущих к коробке переключения передач. Само натяжение обеспечивается с помощью качающего коромысла. Переключение передач осуществляется с помощью приваренного отрезка стальной трубы.

Что касается аналогов подобной разработки, то их действительно очень много, правда, оригинальная версия обладает некоторыми бесспорными достоинствами.

Преимущества мотоблока Архипова:

  • Наличие шарнирного соединения. Не секрет, что большинство обрабатывающих приспособлений и тягачей оборудованы жестким соединением, что негативно сказывается на маневрировании агрегата, усложняя работу с ним. Все элементы разработки Архипова соединены между собой с помощью шарниров. За счёт такого параметра появляется возможность менять направление движения в процессе работы без вынимания плуга из борозды.

  • Смещение оси к направлению движения. При обрабатывании почвы с помощью мотоблока у многих дачников возникает такая проблема, как постепенное смещение агрегата в сторону под воздействием сопротивления. Чтобы выравнивать борозду, приходится прикладывать много усилий. Для компенсации заноса мастер разместил ось плуга под небольшим углом в сторону движения. Выполняя работу, конструкция слегка смещается влево, а необходимое направление регулируется посредством шарниров тяги.
  • Уровень глубины пахоты. В большинстве существующих моделей мотоблоков глубина погружения рабочего элемента обусловлена опусканием или подъёмом плуга. В случае с данной разновидностью её изменяют автоматическим образом. Для регулировки изменяется угол плуга по отношению к борозде. В свою очередь, конструкцию оборудуют полевой доской, выполняющей роль подъёмной силы при произвольном зарывании плуга в землю. Если же проблема проявляется противоположным образом, и лемех появляется над поверхностью земли, то угол атаки вновь погружается в землю на конкретную глубину.

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

  • старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
  • мотор от профессиональных триммеров;
  • двигательный компонент от производительных бензопил.

Каждый из них может стать хорошей основой мотоблоку, но самым известным способом считается тот, который основан на использовании бензопилы.

Безоговорочными достоинствами этого метода считают:

  • высокую мощность, достигающая в некоторых моделях до 10 л.с.;
  • легкость – небольшой вес не утяжелит мотоблок и добавит ему маневренность;
  • компактные габариты – небольшой мотор не нуждается в усиленной раме, что сокращает материальные затраты на ее производство;
  • экономное потребление горюче-смазочных материалов;
  • выносливость, которая определяется готовностью к многочасовым нагрузкам.

При правильном подборе силовой установки для самодельного мотоблока он функционирует не хуже своих заводских аналогов.

На что похожа механизированная конструкция?

Представим идеи из чего можно сделать простой мотоблок. Во-первых, главный узел – это двигатель внутреннего сгорания (ДВС). Чаще одноцилиндровый, чтобы расход бензина был меньше. Во-вторых, конструкция должна позволить пахать, полоть и стать транспортным средством.

На мотоблок можно навесить ряд самодельных устройств, облегчающих работы на огороде. Наиболее необходимые: отвальный или безотвальный плуг, барабанный или лапчатый культиватор, косилка травы с минимальным захватом или насос для подачи воды из любого источника.

Сразу возникнет вопрос: какой расход бензина? На мотоблоке ставится бак на 4 литра. Его достаточно на полдня работы двигателя. Но только если это не целинный (уплотненный) участок, а часто обрабатываемый, пусть и лопатой.

Снегоход и болотоход из мотоблока

Принципиальной разницы между этими самоделками нет, поскольку снегоход из мотоблока, как и болотоход на его базе объединяет одно принципиальное требование: минимальное давление на грунт

Переделывая мотоблок под новое 4-х колесное шасси особое внимание нужно уделить качеству изготовления широких снего-болотоходных колес

Лучше всего изготовить грунтозацепы таким образом, чтобы в них можно было разместить стандартные колеса мотоблока.

Владельцы тяжелых мотоблоков с прицепной тележкой могут сделать из него самодельный снегоход, вообще не меняя конструкцию. Для этого достаточно переобуть свой ручной трактор в новые внедорожные «лапти». Покрышки перед этим нужно спустить, затем поддомкратить раму, вставить колеса в грунтозацепы и снова накачать их. После этой несложной работы можно спокойно отправляться в путешествие по заболоченной местности или по глубокому рыхлому снегу.

Практика подтверждает, что такой самодельный болотоход даже с не очень мощным 6-сильным бензиновым мотором довольно резво ездит по равнине и уверенно преодолевает небольшие уклоны.

Зачем это нужно

На данный момент существует несколько видов мини-техники для обработки земли:

  • мотокультиваторы;
  • мотоблоки;
  • мини-трактора.

При этом потребители зачастую не осознают, что каждый вид этой техники предназначен для решения определенных видов работ. Поэтому покупатели ориентируются на цену и приобретают культиваторы, так как считают их дешевой версией мотоблоков.

Прозрение наступает сразу после того, как владелец культиватора понимает, что его культиватор способен только рыхлить почву фрезами, а использовать навесное оборудование во время работы на этом агрегате невозможно по следующим причинам:

  • слабая мощность;
  • ненадежный редуктор (понижающая передача);
  • отсутствие колес.

Однако деньги на покупку уже потрачены. Поэтому перед владельцем культиватора встает вопрос, можно ли переделать его в мотоблок.

Где можно увидеть самоделки в работе?


Чтобы наилучшим образом оценить все преимущества использования самоходных агрегатов на основе мотоблоков, грамотнее всего просмотреть короткие видеоролики.

Разнообразные самоделки из мотоблока, видео о работе которых даст лучшее представление об их особенностях, могут быть использованы для выполнения самых разных работ.

Чаще всего такие агрегаты выходят намного дешевле, нежели, к примеру, покупной минитрактор, так что очень многие хозяева переделывают свои мотоблоки именно с целью экономии. При этом никаких ограничений в плане реализации своих технических и творческих идей здесь нет, так что если у хозяина есть идеи относительно реконструкции своего мотоблока, он вполне может воплотить их в жизнь.

В качестве вывода — обзор самодельной сегментной косилки для мотоблока.

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

  • Основная движущая сила, т.е. двигатель.
  • Трансмиссия.
  • Ходовая часть.
  • Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

  • Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
  • Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

  • Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
  • Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
  • Стартер, обеспечивающий раскрутку коленвала.
  • Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
  • Система зажигания, которая производит искру на свече зажигания.
  • Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

  • Шестеренчатая.
  • Ременная.
  • Цепная.
  • Комбинированная.

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

  • В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
  • Однодисковое или многодисковое сцепления сухого или мокрого типа.
  • Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

  • Рычаги, руль и переключатели скоростей.
  • Управление сцеплением.
  • Рычаг или кнопка остановки двигателя.
  • Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Это интересно: Самые популярные модели мотоблоков Салют и навесное оборудование к ним: рассмотрим в общих чертах

Модернизация самодельной конструкции

Мотоблок Архипова пользуется огромной популярностью среди широкой аудитории дачников и огородников за счёт своей универсальности. Очень часто его применяют в качестве плуга или культиватора. Чтобы расширить функционал, достаточно заменить съёмные детали для плуга деталями со снятыми отвалами для культиватора. По мере своего перемещения по огороду прибор будет заглублять борозды в землю, укладывая туда клубни картофеля. Для запашки посадочного материала достаточно оборудовать агрегат отвалами и повторно пройтись между высаженными рядами.

Аналогичным путём происходит окучивание проросших растений. Сельскохозяйственный мотоблок характеризуется отличной продуктивностью и простотой в использовании даже для таких целей, как сбор урожая. Чтобы поменять ширину захвата, достаточно применить разные отвалы. К тому же агрегат способен собирать пропущенный картофель и оставшуюся ботву при наличии граблей или борон.

Универсальная конструкция незаменима не только для работ в сфере сельского хозяйства. Её также можно эксплуатировать для уборки снега в зимнюю пору. Такой верный помощник станет хорошим инструментом при очистке дорожек и приусадебной территории от листьев или мусора. Достаточно оборудовать его валиком с круглой щеточкой и дополнительной звёздочкой, что позволит расчищать тротуары.

Каждый уважающий себя дачник рано или поздно приходит к вопросу покупки или изготовления мотокультиватора. Подобный агрегат — действительно ценная находка для людей, занимающихся органическим земледелием. С его помощью можно обрабатывать и небольшие огороды, и крупные территории от 30 соток.

Несмотря на компактные размеры, такой миниатюрный «грузовик» не уступает по продуктивности работы некоторым тракторам. Мощный двигатель способен перерабатывать самую тяжелую почву, а простота в использовании позволяет эксплуатировать его даже при отсутствии конкретного опыта. К тому же изготовить такое приспособление гораздо проще, чем может показаться на первый взгляд

Достаточно обратить внимание на существующие инструкции и воспользоваться рекомендациями профессионалов
