Циклоны для очистки воздуха от пыли

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

• обычный пылесос
• плотное пластиковое ведро с крышкой

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

• пластиковая канализационная труба d-40мм
• полипропиленовый канализационный отвод под 90 градусов диаметром 40мм
• коронка 40мм или канцелярский нож

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Изготовление элементов циклона

На специализированных форумах сети Интернет можно найти чертежи всех составляющих агрегата, которые доступны для того, чтобы сделать их своими руками. Из подручных средств часто производится переделка бытового (а лучше – промышленного) пылесоса. Дополнительно необходимы:

• комплект шлангов из полупрозрачного гофрированного материала (это облегчит визуальный контроль за осевшими внутри частицами пыли). Для стружкоотсоса практичнее резиновые шланги;
• звукоизолирующая коробка, которая будет выполнять две функции – обеспечит снижение уровня шума в мастерской, и дополнительную защиту всех находящихся там станков и электроинструментов от периодически накапливаемого пылью статического электричества. С этой целью коробку можно сделать своими руками из фанеры, а изнутри отделать любого типа звукоизолятором;
• воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминиевого листа, и соединяются между собой фальцами;
• ёмкость для сбора отходов – можно изготовить из обычного строительного ведра вместимостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом самодельного циклона;
• фильтр (можно использовать фильтр от грузовых автомобилей), который устанавливается на выходном патрубке.

https://youtube.com/watch?v=TOnfeSdbvyQ

Переделанный своими руками для нужд пылеудаления пылесос проверяют: сначала на холостом ходу, прогоняя через систему обычный воздух, а потом уже с подключением пылесоса к работающему станку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

У этого термина существуют и другие значения, см. Циклон (значения).

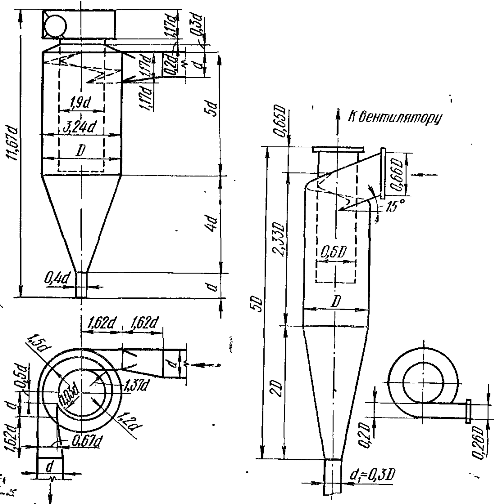

Простейший циклонный пылеуловитель (аналог ЦН)

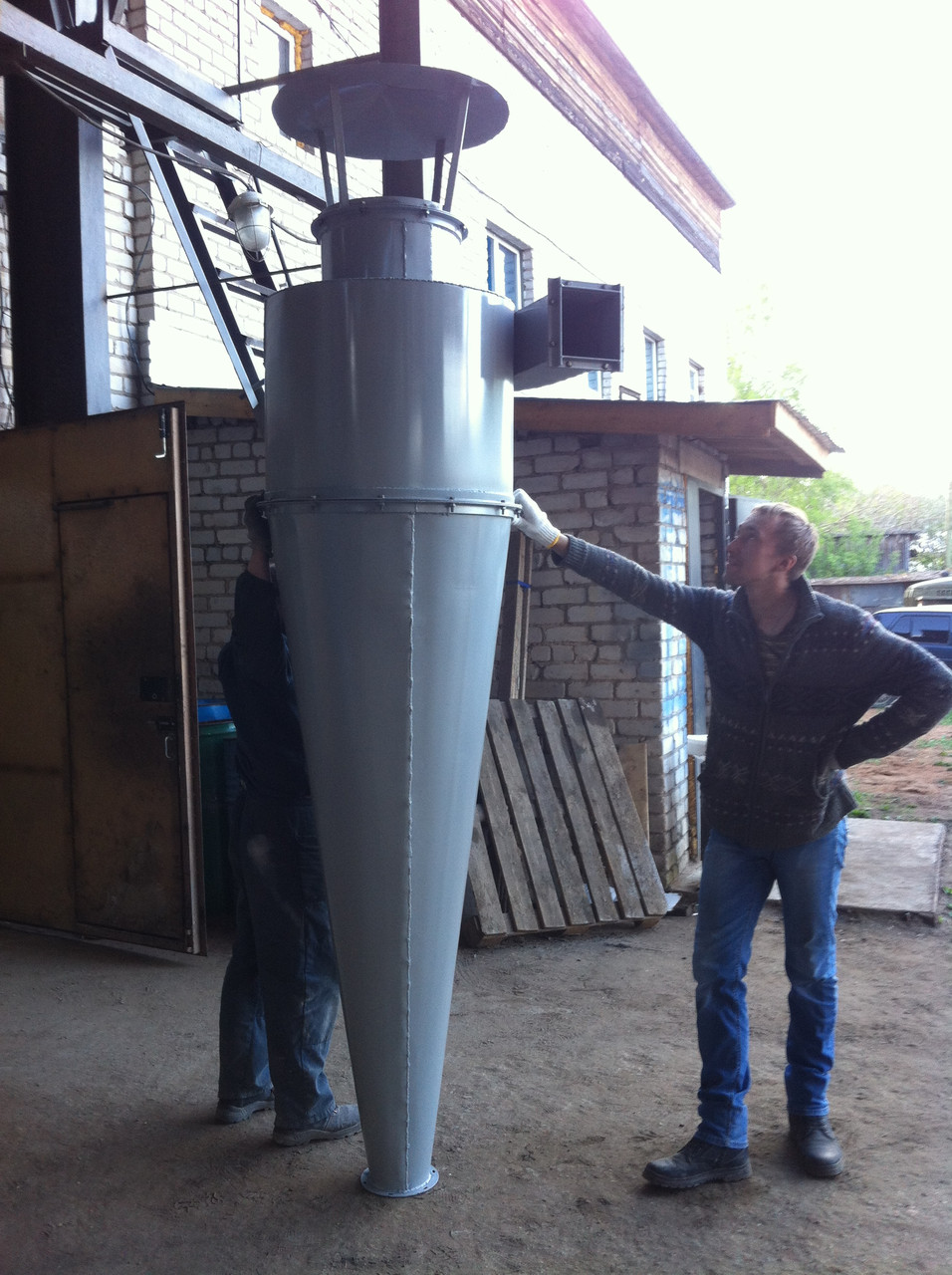

Циклон — воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки —инерционный (с использованием центробежной силы), а также гравитационный. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности.

Собранная пыль может быть в дальнейшем переработана (см. рекуперация (обработка сырья)).

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, понадобится старый бытовой пылесос, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

• Мотор;
• Шнур подключающий устройство к сети;
• Устройство регулировки мощности;
• Всасывающая гофра.

Для корпуса подготовьте:

• Трубу из пластика диаметром 5 см;
• Емкость с крышкой;
• Лист фанеры толщиной около 0,5 см;
• По 14 гаек и болтов М6;
• Полосу жести оцинкованной;
• Автомобильный фильтр (с микроавтобуса);
• Выключатель – 220 В;
• Герметик;
• Наждачку;
• Стержни для клеевого пистолета;
• Шланг-гофру (можно от стир. машины);
• Резьбовую шпильку с гайками и шайбами;
• Электромонтажную гофру ПНД32.

Читать также: Выбираем пылесос с циклонным фильтром

Стоит сразу подготовить инструменты:

• Дрель;
• Пистолет для клея;
• Пистолет для герметика;
• Ключи слесарные;
• Отвертки;
• Нож;
• Электролобзик;
• Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Двигатель пылесоса, для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

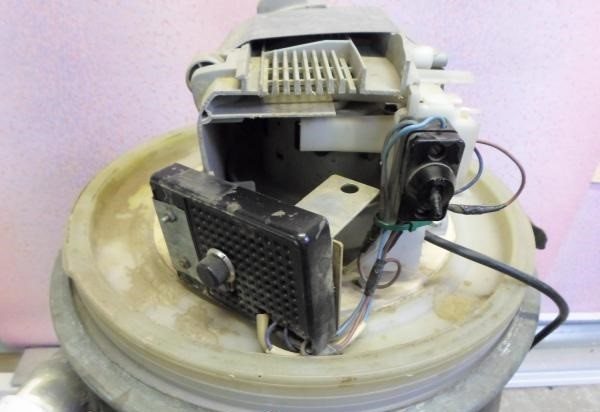

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь. Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

• масляный фильтр;
• пластиковое ведро;
• канализационные ПВХ колена на 45° и 90°.
• труба сечением 40 мм и длиной 1 м;
• гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
2. Замазываем щели герметиком.
3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
4. В качестве соединительного элемента с коленом используем гофру.
5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

• дорожный конус;
• круглые деревянные палочки;
• большую емкость;
• пластиковые колена диаметром 50 мм на 45° и 90°;
• кусок ПВХ трубы 50 мм;
• гофрированную трубу;
• толстую фанеру;
• крепеж.

Изготавливаем фильтр таким образом:

1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

• 2 гофрированных шланга к пылесосу;
• ПВХ трубы диаметром 40 и 100 мм;
• лист металла толщиной 0,2-0,5 мм;
• 2 пластиковые бутылки на 2,5 л и одна на 5 л;
• ножницы по металлу;
• электродрель со сверлами;
• заклепочник;
• термопистолет с клеем.

Изготавливаем фильтр таким образом:

1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Состав системы аспирации и пневмотранспорта

В состав системы аспирации и пневмотранспорта входит несколько видов оборудования, обеспечивающего эффективное перемещение сыпучих продуктов и пылевидных частиц:

• вентилятор;
• пылеуловитель;
• система воздуховодов;
• зонты, укрытия, кожухи.

В качестве устройства для создания давления в системах аспирации и пневмотранспорта применяются пылевые вентиляторы. Они характеризуются высокой производительностью, мощными двигателями для преодоления гидравлического сопротивления всей системы, прочной конструкцией корпуса и рабочего колеса, которые выполняются из листовой стали толщиной от 3 до 5 мм и имеют высокую стойкость к истиранию. Для защиты двигателя корпус пылевого вентилятора располагают на стальной раме, а привод рабочего колеса осуществляется с помощью ременной передачи. В системах аспирации вентилятор может располагаться до фильтрующего устройства или после него, а в сети пневмотранспорта – только после. Такая схема предотвращает попадание в вентилятор и порчу транспортируемого продукта, снижает риск выхода пылевого агрегата из строя.

В системах аспирации и пневмотранспорта очень часто используют в качестве фильтрующего элемента циклоны или рукавные фильтры, которые отличаются высокой степенью очистки (до 99%), отсутствием подвижных узлов и агрегатов, длительным сроком службы. При необходимости увеличить производительность системы без снижения степени очистки циклоны объединяют в группы. В циклонах для очищения пылевого потока или отделения продукта от газовоздушной смеси используются сила инерции и центробежная сила. Воздушный поток входит в цилиндрический корпус устройства через спиральный патрубок, который придает ему правое или левое вращение. Под действием центробежной силы пыль или сыпучие продукты прижимаются к стенкам корпуса, а сила инерции направляет их в нижнюю часть циклона. Очищенный воздух, под действием давления, разворачивается на 180º и выводится наружу через вертикальную стальную трубу. Если циклон располагается до вентилятора, то на верхней части трубы располагают спиральный выходной патрубок, предназначенный для соединения с воздуховодом, снижающий сопротивление циклона и нагрузку на вентилятор. В нижней части циклона находится накопительный бункер для собранной пыли или транспортируемого материала.

Воздуховоды для аспирации и систем пневмотранспорта выполняют из листовой стали, толщина которой составляет не менее 1 мм. Такая особенность помогает продлить срок службы всей сети воздуховодов, так как, перемещаемая рабочая среда обладает абразивными свойствами и тонкий металл быстро выйдет из строя. Для перемещения пыли и сыпучих продуктов более всего подходят воздуховоды круглого сечения. Соединение участков происходит за счет сварки или при помощи фланцев. Врезка отдельных участков воздуховодов с целью соединения нескольких мест всасывания пыли или загрузки сыпучих материалов происходит под малым углом, чтобы снизить сопротивление системы и исключить оседание частиц в воздуховодах. Для повышения мобильности забора запыленного воздуха в местах выброса пыли могут применяться гибкие пластиковые воздуховоды.

Для уменьшения зоны распространения запыленности и концентрации разряжения воздуха в определенном месте применяют зонты, укрытия, кожухи. Правильно рассчитанное укрытие не позволяет пыли попадать в рабочее помещение от источников выброса загрязнений. Укрытия, зонты и кожухи снижают необходимость увеличения мощности пылевого вентилятора для обеспечения всасывания запыленного потока в полном объеме.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Виды циклонных фильтров

Пылесосы делятся на три типа: вертикальные, горизонтальные и автоматические роботизированные. Каждый из них различается максимальной мощностью и устройством конструкции. Например, в ручных пылесосах фильтры расположены на самой ручке и выделяются небольшими размерами, что делает их компактными и быстро засоряющимися.

На стандартных пылесосах циклоны находятся в горизонтальном положении и имеют большие объемы, что повышает мощность и качество уборки. Роботы-пылесосы имеют слишком маленькие фильтры, поэтому качество их уборки на последнем месте, если не считать технику премиум-класса с инновационными технологиями.

Согласно типу пылесоса меняется внешний вид и конструкция фильтра, но процедура создания инерционного потока аналогична.

Какой тип пылеуловителя считается одним из лучших

В настоящее время одним из лучших пылеуловителей является устройство центробежного типа — циклон. Однако из-за значимого гидромеханического сопротивления и небольшой эффективности при улавливании тонкодисперсных загрязнений, область их использования ограничена.

Таблица основных видов пылеуловителей

Класс пылеуловительных систем	Тип пылеуловительных систем	Эффективность по   группам пыли, %
1	2	3	4	5
1 класс	Электрические многофункциональные  фильтры Система Вентури с высоким давлением	0.5	85	85/ 99.0	нет	нет
2 класс	Рукавные фильтры Электрофильтр 2 кл. Система Вентури 2 кл. Электроуловители паров  масла и кислотных паров, волокнистого типа Мокрые очистители, струйной модификации	4	нет	45/90	90/99	нет
3 класс	Промыватели скоростного типа	5	нет	нет	80/99	99.9
4 класс	Циклонный пылеуловитель пыль менее 5 мкм, одиночного расположения Мокрый циклон пылеуловитель пленочного типа	9	нет	нет	нет	99.9
5 класс	Циклонный пылеуловитель крупных типоразмеров, одиночного расположения по чертежу Групповые циклоны Камеры пылеосаждающие	20	нет	нет	нет	нет

Пылеулавливающие устройства, функционирующие по технологии фильтрации, — рукавные фильтры, способны обеспечить наиболее высочайшую степень очистки в сравнении с прочими индустриальными пылеуловителями.

При равной эффективности пылеуловительных устройств различных классов преимущество отдают аппаратам низшего класса. Так, например, если по составу и объему загрязнений существует возможность использовать и мокрые, и сухие, предпочитают последние. Из агрегатов 4 и 5 класса делают выбор в пользу мокрого пылеуловителя с наименьшим расходованием воды.

Создание домашнего пылеуловителя своими руками

Промышленные пылесосы для уборки производственных помещений

Создание циклона для пылесоса — схемы для строительного и бытового

Инсинераторная установка для утилизации отходов

Как устроен пылесос и что с его помощью можно делать

Как выбрать автомобильный пылесос по мощности всасывания

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

• строительный нож;
• маркер или карандаш;
• циркуль;
• электролобзик;
• шуруповёрт;
• пила-ножовка;
• шило;
• клеевой пистолет.

Материалы

• два пластиковых 10 литровых ведра;
• водопроводная ПВХ труба и уголок ø 32 мм;
• автомобильный воздушный фильтр;
• клеевой стержень;
• строительная фанера;
• кровельное железо;
• саморезы;
• шланги от пылесоса;
• столярный клей;
• герметик.

Пошаговая инструкция сборки циклона

https://youtube.com/watch?v=nOO_PKw3pEs

1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
4. Пространство между патрубком и фанерой заполняют герметиком.
5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
8. Конструкцию прислоняют к ведру.
9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
10. Ножом вырезают проём.
11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
15. Жестяной круг разрезают наполовину от центра к краю.
16. Внешние края разреза разводят на угол 300.
17. Фигурную вставку устанавливают в ведре враспор.
18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
19. У верхнего ведра срезают днище.
20. Камеру циклона плотно вставляют в накопитель.
21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
23. Место соединения обрабатывают клеевым пистолетом.
24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.
