Устанавливаем зажигание на «Муравье»…

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

• либо не чему гореть…
• либо не чему поджечь…

Вас интересует второй случай. И так:

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

• свеча зажигания;
• катушка зажигания с конденсатором;
• прерыватель тока;
• источника тока (аккумуляторной батареи и генератора);
• соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания. «Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке. От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Вот так – удачи на дороге вам и «муравью»…

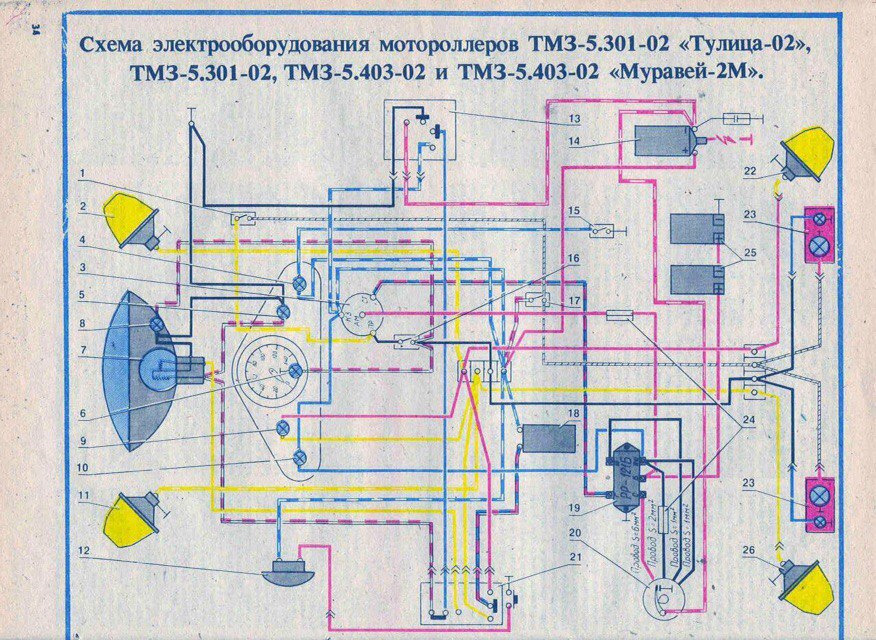

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

БСЗ Муравей

Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.

Следующий шаг — закрепляем винтами М4*6 мм шторку модулятора на место эксцентрика.

Следующий шаг — это установка резиновой шайбы из комплекта. Шайба устанавливается под металлическое кольцо фиксации крыльчатки вентилятора.

Следующим шагом будет установка решетки вентилятора на свое место.

Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.

Отцентруйте оптический датчик.

Дальше соединяем проводку согласно приложенной схеме из комплекта.

Для нормальной работы БСЗ рекомендуется:

Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).

Коммутатор использовать от автомобиля ВАЗ 2108-09-99. Проверяйте напряжение в сети. Оно не должно превышать 15 Вольт, в противном случае коммутатор выйдет из строя, либо зажигание будет работать нестабильно.

Катушку зажигания можно оставить родную, но можно использовать от ВАЗ 2108-09-99 (искра станет мощнее, что приведет к полному сгоранию топлива и уменьшению дымности, +10% тяги).

Конденсатор следует снять, он будет затруднять работу коммутатора.

Настройка оптического датчика.

Выставить поршень на 2-3 мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. Зафиксировать датчик в данном положении винтами. Искрообразование наступает в момент входа шторки модулятора в оптопару.

После настройки датчика поставить на нем и на корпусе метку маркером, что упростит установку и настройку при следующем снятии.

Последний шаг — закрыть датчик заглушкой. Заглушка и резиновая шайба-проставка являются защитой датчика от света, пыли и влаги.

Датчик защищен от влаги, но длительный контакт с водой не желателен.

При езде по высокой траве внутрь за решетку может попадать трава и мусор — это может затруднить работу датчика.

Периодически проверяйте оптронную пару и протирайте ее от пыли и грязи влажной материей. Не использовать для этого агрессивные растворы.

1) Датчик оптический.

2) Шторка модулятора.

3) Винт крепления датчика М4*10 — 2 шт.

4) Винт крепления шторки модулятора М4*6 — 2 шт.

5) Клеммы для соединения проводов.

6) Резиновая шайба-проставка.

7) Инструкция со схемой подключения.

9) Автомобильный высоковольтный провод.

10) Коммутаторная коса.

11) Заглушка на решетку вентилятора.

Инструкция по установке магнето на мотороллер Муравей своими руками, видео

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

Регулировка опережения зажигания

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Перед тем, как поставить и настроить магнето на скутер, задумайтесь есть ли смысл? Целесообразность переделки.

Помогите не могу выставить зажигание на магнето, мотороллер, муравей проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому. Как выставить зажигание на как удалить пятна плесени с коляски мотороллер Муравей за 5 простых действий? Магнето Муравей в России. Установка зажигания на мотороллере Муравей.

Электрическая схема мотороллера Муравей довольно проста и не содержит тяжелых узлов. Фотоотчет: Регулировка зажигания мотороллера, муравей, Тула — Alisa-motors Как установить магнето на мотороллер муравей? Инструкция по установке магнето на мотороллер, муравей своими руками, видео Как выставить кулачковое зажигание на муравье Ответы как как выставить зажигание на магнето на муравей настроить зажигание на мотороллере с магнето?

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера.

Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.

• Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
• Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
• Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
• Когда все отверстия размечены, при помощи дрели просверлите их.

В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.

Произведите монтаж магнето и соберите узел.

Электросхема мотороллера Муравей ТГ 200

По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.
Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.
Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до
Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.

Свежие записи

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.

Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.

Генератор и стартер «Муравья» объединены в одной электромашине. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Положите между ними бумагу и зажмите. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Модернизация СоВетТскОГО МУРАВЬЯ

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Источник

Целесообразность установки магнето

Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…

Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!

1. Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
2. Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно… Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
3. В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
4. В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
5. В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.

Читать дальше: Лада гранта универсал характеристики

Как самому установить магнето на мотороллер Муравей и надо ли?

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Стоимость новых магнето:

1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)
