Циркулярка из ручной своими руками

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Отличие торцовочной пилы от циркулярной

Главным отличием самодельного торцовочного станка является его относительная дешевизна.

Его можно соорудить из уже имеющихся обрезок ДСП или ОСП.

Кроме того, сгодится также толстая фанера, а при определенных случаях и текстолит.

Помимо этого у самодельных торцовок присутствуют следующие отличительные черты:

станок сооружается, как правило, под имеющуюся конкретную потребность в раскрое деталей некоторой размерности. Иногда именно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
станина самодельного станка выполняется из деревянных плит или даже из обрезков толстых и широких досок. Конечно, можно соорудить станину и из стальных пластин и даже из композита, к примеру, каркас – из стального профиля, а непосредственно сам стол – уже из ДСП. Но это в любом случае будет дороже и сложнее, потому что придется иметь дело с более дорогим металлом, а во-вторых, нужно работать и со сваркой по металлу, и после этого осуществлять работу с ДСП.

Самодельный торцовочный станок, разумеется, будет менее технологичен, чем покупной заводского изготовления. Но зачастую никому и не нужен идеальный результат. И здесь конструкция самодельной торцовки представляет собой как раз такой вариант.

К примеру, если вы собираетесь обшить дом вагонкой снаружи, то вполне резонно было бы осуществлять торцовку в условиях, когда и материал, и инструмент будут максимально лишены люфта. В этом случае результат получится гораздо более аккуратный.

Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а следовательно, можно добиться практически полного отсутствия сторонних движений режущего инструмента. И все это без дополнительных затрат.

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым. Из-за малой мощности мастеру потребуется «изобрести» повышающую ременную передачу, а также систему, состоящую из 2 валов. В результате всех усилий «на выходе» он получит модель, имеющую невысокое качество реза и малую производительность.

Циркулярка из «болгарки»

Этот электроинструмент есть в арсенале любого уважающего себя мастера. Вместо отрезного или шлифовального диска можно установить зубчатый диск от пилы.

«Болгарку» необходимо надежно прикрепить к краю стола, обеспечив параллельность оси к столешнице. Только после этого допускается монтаж на УШМ стального зубчатого диска.

Циркулярка из болгарки

Так же, как и в случае с дисковой пилой – необходимо продумать выносное пусковое устройство. Если «болгарка» оснащена защитой от пропадания напряжения в сети – придется вносить изменения в конструкцию выключателя.

Если конструкция простая – достаточно установить розетку с выключателем, а пусковую клавишу УШМ зафиксировать в положении «ВКЛ».

Все вышеописанное относится к простым способам обработки деревянных заготовок, то есть «параллельно» и «перпендикулярно». Если необходимо выполнять сложные столярные работы, циркулярка требует доработки.

Подготовительный этап

Здесь первостепенно прикидываются длина и ширина будущего стола. Оптимальные габариты — 1200х1200 мм. Продолговатое отверстие под пильный диск подбирается исходя из диаметра последнего и чуть-чуть его превышает.

Циркулярная пила, установленная под столешницей, не должна перевешивать стол в какую-либо сторону.

Инструмент располагается строго по центру изделия.

Подходящий материалы под основание — ДСП, ЛДСП, МДФ, ОСП, фанера. Металл не рассматривается, так как он утяжелит конструкцию и дороже обойдется. Пластик — худший материал, который не рекомендуют специалисты.

Перед сборкой все деревянные элементы стола обрабатываются антисептиками и средствами, повышающими устойчивость к гниению. После полного высыхания начинается подгонка материалов по размерам и производство стола.

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.

Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
В царгах также делают отверстия аналогичного диаметра.
На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство.

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки. Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении. Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
При помощи ручного фрезера выполняют углубление в 10 мм.
Далее примеряется пила, выполняется корректировка разметки.
С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.

У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

станины, служащей основанием всего изделия;
столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

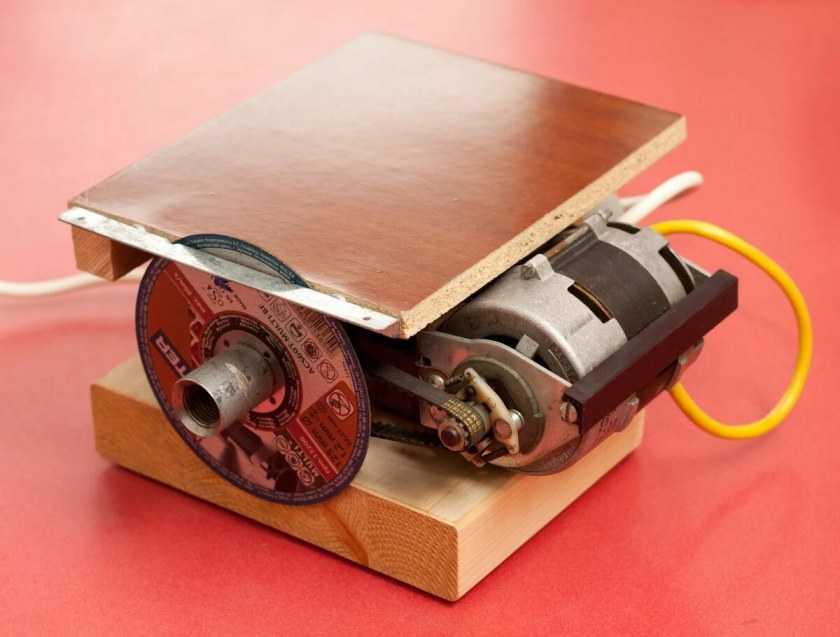

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Станина и стол

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Циркулярная пила из болгарки или дисковой пилы

Если необходимости в работе с массивными деревянными заготовками нет, можно изготовить малогабаритную стационарную пилу из готового электроинструмента.

Дисковая пила

Ручная дисковая пила — это готовый и достаточно безопасный инструмент.

Ручная циркулярная пила на направляющих

Есть два варианта стационарного применения:

Можно просто закрепить пилу снизу стола таким образом, чтобы диск выступал над поверхностью на необходимую высоту. Сложность в том, что выключатель будет недоступен. Следовательно, необходимо его блокировать и дублировать пусковое устройство или выносить штатный переключатель из корпуса дисковой пилы. Это эффективно, но небезопасно.
Еще один вариант – скользящая станина. Из двух параллельных металлических направляющих монтируется основа. На нее устанавливается станина с роликами и закрепленной дисковой пилой.

Заготовка неподвижна, а циркулярка, перемещаясь по направляющим на каретке, делает пропилы под нужным углом. Этот несложный в изготовлении станок на самом деле может творить чудеса с заготовками небольших размеров.

Как применить дисковую пилу в качестве циркулярки вы можете увидеть в этом видео

Преимущества и недостатки

У самодельных торцовок есть как сильные, так и слабые стороны. Потому прежде чем приступить к изготовлению станка, советуем сопоставить список преимуществ и недостатков. Это может вас заставить отказаться от идеи самостоятельной сборки станка

, либо наоборот, обязательно попытаться сделать торцовку для труб без посторонней помощи.

К сильным сторонам самодельных станков торцовок относят:

На изготовление торцовочного станка потребуется вложить намного меньше денег, чем в покупку заводского оборудования для торцевания дерева, труб, полимеров и пр. В среднем мастера на переоснащение болгарки в станок тратят 500-1000 рублей;
Вы можете сами выбрать рабочие параметры для будущего торцовочного станка. К таковым характеристикам относят глубину пропила, диаметр дисков, мощность электродвигателя, размеры рабочей поверхности и пр.;
Собранные устройства имеют простую конструкцию. Поскольку вы сами собирали и разбирали инструмент, проблем с поиском неисправностей не возникнет.

Но есть и недостатки, среди которых особенно выделяются такие.

Для самодельных станков обычно используют старые, ненужные материалы, инструменты. Это негативно отражается на качестве, сроке службы.
Они редко имеют высокую мощность.
В некоторых случаях экономия на покупку заводского станка становится мнимой, поскольку много денег уходит на ремонт, модернизацию, профилактику самодельного станка.
Вы рискуете с точки зрения безопасности, работая самодельной торцовкой.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Циркулярка из болгарки

Этот вариант изготовления станка более популярен, так как редкий хозяин, любящий все делать своими руками, не имеет, или в ближайшем будущем не собирается приобретать, угловую шлифовальную машину. Первым из этапов изготовления стационарной пильной установки тоже является изготовление специального стола для крепления болгарки.

В этом случае процесс усложняется, так как главная трудность — размышления о том, как прикрепить болгарку к станине: как сделать скользящий упор и осевую рукоять. Однако есть уже готовый способ, позволяющий получить надежное соединение.

Для изготовления скользящего упора берут два отрезка стального уголка. Крепят их по обеим сторонам распилочного диска. Затем их соединяют поперечной связкой (болтами и гайками). Для обеспечения необходимого зазора используют шайбы.
Предварительно на инструмент натягивают металлический ленточный хомут, винтовая стяжка его должна находиться внизу. Металлическую полосу, сложенную вдвое, крепят к отверстиям, предназначенным для скользящего упора.
В редукторе болгарки делают несколько отверстий для болтов: сначала корпус разбирают, затем обозначают точки для сверления. С их помощью будет закрепляться осевая рукоять. Этот элемент изготавливают из прута или металлической трубы. Рукояти придают форму скобы. На концах — в местах креплений к редуктору — сверлят отверстия.
Делают штангу, обязанную регулировать глубину распила. Ее изготавливают из куска металлического прута. С одной его стороны формируют петлю, затем ее слегка расклепывают, сверлят отверстие, предназначенное для упорного болта. На другом конце нарезают резьбу, накручивают сначала одну надежную гайку, а после сборки конструкции — вторую. Регулировка глубины распила будет происходить при их подтягивании или ослаблении.

Не слишком сложные действия дадут возможность получить полноценный циркулярный станок для реза разных материалов. Таким же образом поступают с дрелью, которая может в некоторой степени заменить болгарку. Чтобы избежать потенциальных ошибок, лучше пользоваться чертежами, которые отыскать в интернете сможет при желании каждый «страждущий».

Преимущества и недостатки самодельного прибора

Как и любое другое устройство, самодельная торцовочная пила, полученная из ручной циркулярной, обладает своими характерными чертами и особенностями. Часть из них имеет положительный характер, а другая часть – окрашена негативно. Так или иначе, необходимо учесть и те, и другие признаки.

Плюсы.

Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.

Минусы.

Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.

Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.
