Не крутится диск циркулярной пилы

Снятие пильного диска с дисковой ручной пилы

Как снять диск с этого девайвса?

Морозов Вячеслав , Руками, или фото гаек диска дать.

Грани были «зализаны» до меня. Если небольшим газовым ключом пытаться вращать болт, держа рукой сам диск, то он прокручивается вместе с валом(большой черный, на что одет диск) — большая шайба стоит на месте. В какую сторону вообще крутить?

Морозов Вячеслав , Откройте кожух пильного диска там на валу две мыски под ключ на 17-19 с узкими тонкими губками. Обычно стачивают рожковый, вставьте ключ и крутить слизаный болт против часовой. Ну и болт заодно поменяете.

Hitgher , эк как оно ). Попозже попробую, отпишусь. Спасибо!

Пару — тройка ударов кувалдометром, перед откручиванием,, в большенстве случаев помогает.

Разбираюсь во всём — собираю не всё.

Hitgher , а и нет тут такого.

Морозов Вячеслав , При чем тут якорь двигателя. Кожух что закрывает пильный диск. Переверните пилу подошвой вверх, кожух диска отодвиньте и с обратной стороны диска что к мотору там на валу смотрите.

))). все ровно.. На что одет пильный диск — это, я так понял, толстая шайба, одетая на вал(как на болгарке). Я просунул тонкую отвертку между этой шайбой и корпусом до упора с валом, покрутил рукой за диск, прощупывая отверткой — тоже ровно.

Можно попробовать наварить гайку на болт. Заодно и болт прогреется.

Gloom80 , если как-то застопорить вал, я и так болт откручу, потом заменю.

Ищите как можно подобраться к валу.

резьба обычно левая

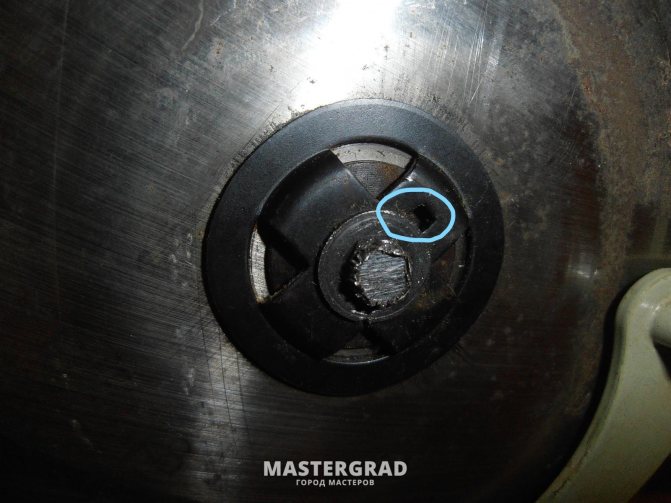

Морозов Вячеслав , А что за отверстие в крестовине шайбы возле болта?

SerShe , вот не знаю. странное..

Похоже, что это был отогнутый «ус» для фиксации шайбы относительно фланца.

Приварив гайку, во-первых прогреется болт, а во-вторых можно будет попробовать открутить болт ударом, как при снятии патрона с дрели, даже без фиксации вала.

VEKS , я б тоже при таком расположении диска относительно вращения сделал левую (на болгарке расположение такое же, но вращение в другую сторону, резьба правая)..

Gloom80 , да, это мысль! Приварить мне не проблема. В какую сторону потом пытаться открутить?

Морозов Вячеслав , Да откройте уже кожух диска и зажмите за тело диска в тиски и сорвите болт газовым ключом. Судя по фото диск не меняли с момента покупки. С 1979 года. Пиле 40 лет. Помойка по ней плачет.

Резьба там М6 левая.

«Окошко» в наружной большой шайбе — для шпонки, соединяющей её и вал — она «утонула» или «слизалась» сверху. Наружной большой шайбой вал и должен блокироваться. Резьба болта левая. Снял несильными ударами деревянной киянкой, приварив к болту гайку. Всем спасибо! )

«Окошко» в наружной большой шайбе — для шпонки, соединяющей её и вал — она «утонула» или «слизалась» сверху. Наружной большой шайбой вал и должен блокироваться. Резьба болта левая. Снял несильными ударами деревянной киянкой, приварив к болту гайку. Всем спасибо! )

Морозов Вячеслав , Что-то мне подсказывало, что не спроста это окошко было. Все же диск должен был как-то разумно сниматься и ставиться. Рад, что все разрешилось. С наступающим.

Источник «горения» пильного диска по дереву

Главная причина такого поведения круглой пилы – трение, которое возникает при соприкосновении центральной плоскости диска с деревом, вернее, с краями пропила. Трение появляется, когда режущая часть пилы отклоняется от линии реза, которая должна оставаться строго прямой. Резание пилой – процесс системный, и отклонение может произойти на любом участке. Это и профессионализм пильщика, и свойства дерева, и исправность циркулярной пилы или станка, и качество режущего круга. Но основной «виновник» – это пильный диск. В этом уверены и сами производители этого инструмента, в частности, разработчики ataka-ukraine.com.ua. Итак, разложим все по полочкам. 1.    Пильный диск по дереву. Полотно пильного круга должно быть идеально ровным. В противном случае невидимая вспученность на рабочей части круга начнет тереться о края пропила, и полотно в этом месте станет нагреваться. Из-за температурного расширения вспученность еще больше увеличивается, и трение усиливается. В конце концов, пильный круг начинает «гореть» – на нем появляются характерные пятна, и он выгибается из-за разности температур на всей плоскости. Деформация начинает прогрессировать, и, если не принять меры, то можно окончательно распрощаться с дорогостоящим круглой пилой. Если резцы пильного диска не равны между собой по высоте, то некоторые его секторы, с низкими зубьями, не выполняют свою работу, просто-напросто проскакивая дно материала. При этом другие участки, с высокими зубцами, нагружаются вдвое и очень быстро затупляются, от чего также перегреваются, приводя к неравномерному растяжению режущей зоны, общей деформации полотна и «зарезанию» пилы. Также «зарезание» диска по дереву влияют разводка и заточка его зубцов. Разводку необходимо контролировать перед каждым вкдючением циркулярной пилы или станка. Если полотно заживает в дереве, то следует произвести разводку

Очень важно выдерживать предписанные производителем углы заточки пильного круга. При этом они должны быть одинаковыми

В противном случае режущее полотно поведет в сторону нарушения симметрии, и опять-таки случится «зарезание». Если будут перегреваться подшипники вала электропривода, тепло, передаваемое в центральную радиальную зону пильного круга, приведет к разности температур на плоскости полотна, и оно выгнется в виде чаши. Чашеобразный пильный диск также начинает тереться о края пропила и, конце концов, «зарезается». Таким образом, чтобы избежать «зарезания», а затем и «горения» пильного диска по дереву его следует симметрично разводить и затачивать, а также иметь одинаковую форму резцов. 2.    Параметры и настройка циркулярной пилы или станка. Если нарушить стабильность вращения пильного диска могут ненормальные радиальные биения фланца редуктора электропривода. Опишем самые общие причины плохой работы разных циркулярных пил и станков. Очень часто недостаточную мощность электропривода станка пытаются компенсировать большей толщиной диска и большей разводкой зубцов, в то время, как требуется правильно подготовить тонкие полотна с оптимальной разводкой. Нехватка мощности привода начинает чувствовать, когда подача пиломатериала слишком быстрая, или дерево слишком сложное. Тут нужно просто отрегулировать скорость подачи. Другими факторами «зарезания» могут быть изношенность ремней, нехватка масла в гидросистеме или неправильность люфтов направляющих (у станков с плавающими кругами). Подобные проблемы решаются быстро, если вы сотрудничаете с производителями инструментов.

Ремонт элементов двигателя

На данном этапе стоит вспомнить, как себя проявила дисковая пила при поломке, какими признаками это сопровождалось. Повреждениям механического характера практически всегда сопутствует возникновение посторонних шумов: свиста, треска, скрежета и т. д. В этом случае первым делом пробуем крутить вал двигателя: он должен вращаться равномерно и не слишком туго, без подклинивания и вибраций.

Защита электродвигателя циркулярки.

Если наблюдаются нарушения, разбираем движок и внимательно осматриваем подшипники в корпусе и на роторе: по всей вероятности, виновен один из них. Еще один возможный дефект — износ зубчиков шестеренок редуктора. Сломанные детали подлежат замене. Следует иметь в виду, что некоторые операции, например, извлечение подшипника с якоря мотора, не стоит производить самостоятельно, а лучше обратиться к мастеру со специальным оборудованием.

Неисправность ротора и статора — распространенная проблема. Ее основные признаки — сильное искрение и дым в щеточном отсеке, сопровождающийся характерным запахом. Если при разборке инструмента выявляются сильно заметные следы гари, необходимо заменить все горелые детали новыми. В том же случае, когда якорь выглядит неповрежденным, а на статоре лежит слой копоти, не стоит торопиться менять статор, так как проблема может крыться и в роторе (даже не в самом роторе, а в его обмотках, где мог произойти обрыв провода).

Проверить якорь на обрыв не сложно: для этого отключаем контакты статора от графитовых щеток и закрепляем щупы тестера таким образом, чтобы те через щетки контактировали с обмотками движка. Тестер должен показывать небольшое сопротивление. Затем начинаем медленно крутить вал мотора, не прекращая следить за показаниями прибора. В какой-то момент сопротивление может резко увеличиться: это будет означать, что якорь сломан и подлежит замене.

Схема устройства дисковой пилы

Схема циркулярной пилы.

  • Верхняя защита. Крышка верхней части лезвия; может быть заземлена на нижний кожух. Обычно содержит коробку передач.
  • Шнур питания. Заземленная 3-контактная вилка; инструмент с двойной изоляцией имеет 2-контактную вилку.
  • Разгрузка от натяжения. Защищает шнур питания при соединении с корпусом.
  • Подшипник двигателя. Расположен на каждом конце вала двигателя для уменьшения трения при вращении якоря. Может быть запечатан и не требует смазки.
  • Триггерный переключатель. Нажатие для запуска двигателя; после отпускания двигатель немедленно останавливается, но лезвие продолжает вращаться в течение нескольких секунд.
  • Вентилятор двигателя. Охлаждает двигатель и выпускает опилки через выпускной желоб.
  • Крышка щетки. Обеспечивает внешний доступ к узлу щетки.
  • Узел щетки. Подпружиненный стержень из углерода, проводит электрический ток от узла катушки возбуждения к коммутатору.
  • Опорная плита поддерживает вес пилы; можно отрегулировать, чтобы установить глубину резания и угол лезвия.
  • Вал двигателя. Винтовая червячная передача на валу двигателя вращает ведущую шестерню.
  • Передняя защита. Крышки передней части лезвия; доступно не на всех моделях.
  • Шпиндель. Вращает лезвие; механически прижимается к приводной передаче, которая приводится в действие с помощью червячной передачи.
  • Стопорное кольцо. Закрепляет нижний кожух на шпинделе.
  • Скользящие кольца шпинделя. Подушечное лезвие; вместе действуют как фрикционная муфта, позволяющая вращать вал двигателя в случае застревания лезвия.
  • Лезвие взаимозаменяемое. Должно подходить для вырезаемого материала.
  • Болт лезвия. Держит лезвие на шпинделе.
  • Нижний защитный кожух. Нижний кожух закрывает дно от лезвия; втягивается по мере продвижения лезвия в разрез.
  • Нижняя пружина защиты. Вытягивает нижнюю защитную пружину за лезвие в конце резки.

Запчасти для дисковой пилы

Якорь ручной циркулярной пилы

Якорь представляет собой медную обмотку, проводящую ток, и магнитопровод, в котором установлен вращательный вал. С одной стороны якоря находится шестерня, а с другой – коллектор с ламелями. Магнитопровод состоит из изолированных друг от друга пластин и пазов, покрытых лаком.

Ротор для циркулярной пилы

Ротор представляет собой стальной вал, на котором располагается сердечник с проточенными, равноудаленными канавками, в которые уложена якорная обмотка.

Статор для дисковой пилы

Статор изготовлен из электротехнической стали, обладающей большим коэффициентом магнитной проницаемости. Этот элемент жестко закреплен в корпусе пилы. Он имеет форму цилиндра с пазами, в которые укладываются статорные обмотки.

Электродвигатель для циркулярной пилы

В большинстве случаев на дисковые пилы по дереву устанавливаются электродвигатели коллекторного типа. Он включает в себя вышеперечисленные элементы: якорь, ротор, статор.

Вал для циркулярной пилы

Вал представляет собой металлический стержень, передающий вращательный момент от двигателя к фланцу пилящего диска с помощью подшипников.

Механические неисправности

Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.

Компановка циркулярной электропилы.

Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.

Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.

Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене

Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений

Механические неисправности

Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.

Компановка циркулярной электропилы.

Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.

Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.

Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене

Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений

Возврат циркулярной пилы ненадлежащего качества (бракованной)

Товаром не надлежащего качества, или бракованным считается тот, у которого имеются отклонения от нормального.

  • Имеются отклонения во внешнем виде от нормального, либо не полная комплектация;
  • Имеются недостатки, из-за которого циркулярная пила не способна удовлетворить предполагаемые потребности покупателя;
  • Имеются недостатки, препятствующие выполнению прямого функционального назначения товара;
  • Характеристики отличаются от заявленных в сопроводительной документации;
  • Параметры не соответствуют ГОСТ или ТУ, согласно которых велось производство товаров.

Основания для возврата

Брак бывает разных видов.

ВидОписание
ОбычныйКачество изделия не соответствует нормам, которые установлены для него
СущественныйДефекты сложно убрать, для этого могут потребоваться высокие затраты времени и денежных средств
ЯвныйБрак этого вида обнаруживается при выполнении обычного осмотра. Также его выявляют на стадии технического контроля
СкрытыйДанный вид брака обнаруживается во время эксплуатации товара или при длительном хранении

Любой из вышеприведенных видов брака позволяет вернуть циркулярную пилу в магазин или другую торговую точку.

При этом отсутствует возможность вернуть товар в следующих случаях:

  1. Если брак возник из-за действий покупателя;
  2. Если покупатель был заранее проинформирован о имеющихся недостатках;
  3. Если срок действия гарантии закончен.

Гарантийный срок – это период, в течение которого производитель или продавец предоставляют покупателю право на возврат некачественного товара. Он устанавливается на каждую вещь отдельно, в зависимости от характеристик того или иного товара и требований законодательства.

В гарантийный срок входит:

  • гарантия от производителя – которая устанавливается производителем в соответствии с законодательством (например, в ГОСТ);
  • гарантия от точки продажи – которая должна быть не меньше срока, который указал производитель.

Покупатель может вернуть товар в течение двух лет после покупки, даже если гарантийный срок закончен. Однако для этого необходимы серьезные основания. И процедура возврата в таком случае будет сложной.

Права покупателя

Если циркулярная пила будет ненадлежащего качества, то есть будут выявлены нарушения, дефекты, то согласно статьи 18 Закона «О защите прав потребителей» покупатель имеет право на ряд требований.

Покупатель имеет право на:

  • На возврат и получения денег;
  • На обмен товара на новый с теми же заявленными характеристиками;
  • На проведение ремонта на бесплатной основе;
  • На обмен на товар с другими характеристиками с оплатой разницы в цене
  • По согласованию сторон на снижение цены на товар равным величине найденного брака.

Важно учитывать, что выбор одного из вышеперечисленного пункта должен осуществлять покупатель, но никак не продавец

Порядок действий

Если после покупки будет выявлен брак циркулярной пилы, то первое, что должен сделать покупатель – это обратиться к продавцу. На начальном этапе стоит попробовать договориться с ним устно, если же ничего не выйдет, то необходимо перейти к серьезным действиям.

Выбор профессиональной модели: Makita 5103R

Читайте:

Достаточно часто при строительных работах требуется ручная циркулярная пила. Советы по выбору рекомендуется прочесть перед совершением покупки. Вышеупомянутая модель представляет собой мощную пилу, которая может использоваться для раскроя больших деревянных заготовок и других материалов. Модель рассчитана на активную эксплуатацию, отличается высокой износоустойчивостью и характеризуется большим набором функций, которые обеспечивают безопасность в процессе работы. Глубины пропила, циркулярной пилы регулировка глубины. Как выбрать ручную циркулярную пилу? Параметры являются решающим критерием. Ниже о них пойдет речь подробнее.

Проверка внутренних деталей

Разборка циркулярной пилы – это довольно сложный процесс, для каждого отдельного устройства он индивидуален. Тем не менее, если со шнуром и щетками все в порядке, а аппарат по-прежнему не работает, разбор корпуса неизбежен.

Регулятор напряжения для циркулярной пилы.

Корпус большинства подобных электроприборов состоит из двух скрепленных половин с продольным швом между ними. Сняв диск и открутив болты и прочие крепления, аккуратно раскрываем оболочку, стараясь не повредить внутренние элементы и не привести к еще более серьезной поломке.

Вне зависимости от бренда и качества сборки, одним из самых уязвимых мест подобных агрегатов является кнопка включения питания. Ее неисправность – очень распространенная причина проблем функционирования.

У большинства моделей эта кнопка обычно расположена в ручке аппарата. Раскрутив и разъединив корпус, можно получить к ней прямой доступ. Проверяем исправность выключателя при помощи тестера. Если замыкание контакта при нажатии отсутствует, кнопку заменяем.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят следующие основные элементы.

  1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
  2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
  3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
  4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Рекомендации по выбору модели в зависимости от мощности двигателя

Достаточно часто в процессе проведения ремонта или строительных работ необходима циркулярная пила ручная. Также стоимость циркулярной пилы будет — регулировка — регулировка глубины пропила. Какую выбрать, вы решите после прочтения данной статьи. Потребитель должен учесть еще и тот момент, что инструмент может обладать двигателем разной мощности. С более высокими параметрами мотора оборудование сможет в короткие сроки распилить материал и изделия высокой плотности. Оператор не будет испытывать сложностей при раскрое. Мощному двигателю не страшны даже сучки в древесине. Но маломощные циркулярки обладают весомым преимуществом, которое выражено в незначительном весе. Благодаря этому инструмент можно переносить с места на место. Таким образом, модели, мощность которых составляет 2000 ватт и меньше, будут весить примерно 7 килограмм. Особенности циркулярной пилы дніпро-м дпе-1800. Регулировка наклона реза и глубины пропила. Если же пила характеризуется мощностью в 1200 ватт, то вес будет уменьшен до 4 килограмм. Вам необходима для бытовых задач циркулярная пила ручная? Какую выбрать? Цена. немаловажный фактор при покупке. Для частного использования превосходно подходят модели мощностью от 1000 до 1200 ватт. Если же инструмент не будет использоваться профессионально, то резерв мощности останется невостребованным. От этого параметра будет зависеть и стоимость изделия, разница в цене может достигать 100 и более процентов.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

Читать также: Плотность стали aisi 430

В состав агрегата входят следующие основные элементы.

  1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
  2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
  3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
  4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Ремонт нижней защиты циркулярной пилы

В качестве проверки безопасности перед каждым использованием пилы проверяйте нижний щиток и его защитный затвор на наличие повреждений.

Проверка нижнего защитного кожуха циркулярной пилы.

Для проверки действия нижнего защитного барьера потяните рычаг вперед (вверх) и отпустите его. Нижний барьер должен втянуться, затем откинуться назад и закрыть диск. Если нижний барьер трёт верхний, потерял пружинное действие или иным образом поврежден, снимите нож и произведите ремонт нижнему барьеру. Если поврежден резиновый амортизатор, замените его на точный дубликат.

Снятие нижней защиты

Для дальнейшего ремонта необходимо надеть защитные очки, снять стопорное кольцо со шпинделя с помощью плоскогубцев для внешних стопорных колец. Для удобства доступа сначала установите циркулярку на минимальную глубину резания. Крепко возьмитесь за нижнею защиту и снимите его с вала.

Снятие нижней защиты.

Осторожно отсоедините пружину от нижнего и верхнего ограждений. В некоторых моделях пружина имеет плоскую намотку

Проверьте пружину на отсутствие натяжения и осмотрите обод и центральное отверстие (иногда оснащенное регулировочной прокладкой) нижней защиты на предмет зазубрин и трещин. Если какой-либо компонент поврежден, купите точный дубликат и произведите ремонт с заменой.

Установка нижнего защитного кожуха

Если нижний кожух не оснащен плоской пружиной, сначала вставьте пружину обратно в паз в верхнем барьере и нижнем. Если центральное отверстие нижней защиты оснащена регулировочной прокладкой, убедитесь, что прокладка свернута внутрь него.

Затем установите ограждение на ось и сдвиньте его на место под верхним кожухом, не отсоединяя пружину и не сдвигая регулировочную прокладку. Установите стопорное кольцо на место, установите диск и проверьте нижний кожух.

Установка нижнего защитного кожуха.

Нижняя защита оснащена плоской пружиной, сначала зацепите пружину за нижний кожух (см. вставка). Удерживая пружину на месте одной рукой, другой рукой направляйте нижнюю защиту на вал.

Установив нижний кожух, нажмите на него и поверните против часовой стрелки в верхний кожух, пока крючок пружины не защелкнется в пазу верхней защиты. Затем установите стопорное кольцо на место, проверьте нижний кожух.

Как снять диск с дисковой пилы?

Чтобы понять, как поменять диск на циркулярке, нужно сначала научиться его правильно снимать. Для этого специалисты рекомендуют ознакомиться со следующим порядком действий:

  • электроинструмент предварительно нужно обесточить – отсоединяют кабель от сети или снимают аккумулятор;
  • чтобы замена элемента прошла комфортно, агрегат рекомендуют устанавливать на ровную жесткую поверхность;
  • нажать на фиксирующий шпиндель и держать его в этом положении до окончания процедуры, что позволит открутить болт, блокирующий вращение круга при его снятии;
  • болт должен откручиваться специальным ключом, присутствующим в комплекте агрегата;
  • после того, как элемент удалось удалить, снимают прижимную шайбу;
  • чтобы убрать защиту, нужно переместить нижний направляющий рычаг.

После выполнения перечисленных манипуляций можно снимать пильный диск.

Пильный диск можно заменить самостоятельно

Войти

Уже зарегистрированы? Войдите здесь.

  • Войти через Microsoft
  • Войти через Facebook
  • Войти через Twitter
  • Войти через LinkedIn
  • Войти через Вконтакте

Похожие публикации

Жестокий конструктор, с очень дерьмовым двигателем. Быволой спарки тут и не пахнет.

Даже если предположить что пила доживёт до замены щёток, поменять их будет не просто. Нужно будет полностью разобрать пилу и вытащить двигатель, чтобы открутить второй саморез на бункере.

Попал ко мне недавно такой станочек, довольно неплохо сделан. Но суть не в этом. Принесли его с интересной проблемой, при запуске происходит странное «мычание» буквально секунду, потом всё работает нормально. При разборке никаких неисправностей обнаружено не было, подшипники в идеале, более того если запускать пилу без диска, никакого мычание нет. С диском же, при запуске, происходит секундное мычание. Кто сталкивался с подобной проблемой? Подобное видео на другой макитовской пиле нашёл на ютубе.

Читать также: Проходная фреза по металлу

Нашёл ещё видео как человек по гарантии ремонтировал тормоз у этой пилы. Ну там всё как всегда в духе гарантийщиков. Поменяли пол пилы, в итоге оказалось что проблема в роторе. обмотки там у него сгорели. помеяли и всё заработало.

Вроде и пила неплохая. удобно всё и аккуратно. но китайцы сделали говённый двигатель.

В принципе пила можно сказать клон макитовской 2414NB

Якорёк правда уже мотнул кто-то, но вот косяк при сборке не устранили, в итоге подохло всё практически не работая. Болтанка статора как всегда вылазит «боком». Почему-то многие сборщики на это не обращают совсем внимания.

Как производят ремонт циркулярных пил?

Вследствие активного использования техника нередко нуждается в ремонте. Но ремонт циркулярных пил возможно потребуется даже при умеренной рабочей нагрузке. В процессе эксплуатации и обслуживания дисковых пил, в обихоте именуемых циркулярками, следует учесть некие аспекты их функционирования, уметь диагностировать и по способности устранять проблемы.

Устройство циркулярной пилы.

Если пила растеряла мощность, стала заедать и останавливаться, это конкретные симптомы ее выхода из строя. К дополнительным признакам, указывающим на неисправность устройства, относятся перегрев мотора, трудности при запуске, появление дыма иначе говоря аромата гари, искрения снутри. В многочисленных этих случаях инструмент бывает немедля выведен из эксплуатации и выслан на диагностику. Задавшись целью ремонта циркулярной пилы обычно обращаются за услугами мастеров, но есть методы совладать с поломкой без помощи других.

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

  1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.

  2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
  6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
  7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
  8. Также открутите винты, удерживающие подвижный кожух пилы.
  9. Отсоедините оба защитных кожуха от электропилы.
  10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
  11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
  12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
  13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
  14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
  15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
  16. Выкрутив крепеж, разъедините оба узла.
  17. В отсоединенной части корпуса двигателя вы увидите катушку статора.

  18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
  19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
