Цепные стропы. Виды и нормы браковки

Стропы текстильные. Особенности маркировки

Особенность искусственных волокон в возможности их окрашивания в разный цвет, что позволило ввести визуальную маркировку в зависимости от грузоподъемности, упрощая идентификацию и выбор конкретных чалок для работы. На сегодня общепринята следующая цветовая маркировка:

• фиолетовый – максимальная грузоподъемность составляет 1 тонну;
• зеленый – 2 т;
• желтый – 3 т;
• серый – 4 т;
• красный – 5 т;
• коричневый – 6 т;
• синий – 8 т;
• оранжевый – 10 т.

В зависимости от способа изготовления все подобные чалки делят на круглопрядные, ленточные и полотенца для подъема труб. Первые изготавливают из металлического сердечника, который оплетен нитями из полиэстера, воспринимающих нагрузку и определяющих грузоподъемность.

Дополнительно в материал вшивается бирка, которая включает следующие данные:

• вид стропа с обозначением числа его ветвей;
• максимально допустимую грузоподъемность;
• длину;
• дату производства;
• порядковый номер изделия;
• обозначение производителя и места его расположения;
• наименование ТУ либо ГОСТ, в соответствии с которым была произведена чалка.

Чаще всего для бирок используют ткань либо кожу, на которые наносится информация методом термопечати (альтернативой станет несмываемая краска). Вшивают их обычно в месте стыковки рукавов, где минимален контакт с поднимаемым грузом, что предотвращает их повреждение.

Текстильные стропы

Отличаются от других видов строп большей универсальностью. В качестве материала для текстильных строп используют полиэстеровую ленту.

Такие грузоподъемные приспособления не портят груз при его перемещении. Цвет стропа зависит от того, какую нагрузку может выдерживать его конструкция.

Стропы защищает специальная ткань, что удлиняет их срок службы. Не составляет особого труда поведение их под груз и прикрепление к крюку крана. Они не портятся от контакта с нефтью, водой, кислотами.

Они могут применяться в любых климатических условиях. Не теряют своих свойств и при резком перепаде температуры.

Ленточные стропы

Нужны, чтобы поднимать и перемещать разные грузы, которые требуют осторожного с ними обращения — мягкого захвата. Покрытие, форма, структура товара при этом не нарушаются.

Круглопрядные стропы

Производят их из очень прочного полиэстерового кольцевого волокна. При помощи таких стропов поднимают и транспортируют большие по размерам (до ста тонн), но требующие деликатного обращения, грузы.

Маркировка

1. СТК — стропы текстильные кольцевые, из одного или нескольких слоев.
2. СТП — стропы текстильные петлевые, из одного или нескольких слоев.

На бирке указывается грузоподъемность стропа (0,5… 50 тонн), его тип, длина, вид петли (кольца).

Может быть и такая маркировка: 1СТ. Это означает, что в текстильном стропе одна ветвь.

Траверсы — это специальное приспособления съемного типа для захвата груза. Оно сохраняет товар во время погрузки и разгрузки и может использоваться для подъема длинного груза, а также там, где ограничена высота.

Траверсы производятся по чертежам, в зависимости от задачи, которую они должны будут выполнить. Делают монтажные траверсы, магнитные и грузоподъемные.

Грузоподъемные траверсы поднимают подкрановые балки и тормозную систему. Штырем захват закрепляется к балке под краном. Когда подкрановая балка устанавливается в проектном положении, штырь убирается. Траверсы прикрепляют крюками к специальной площадке.

Чтобы упростить работы по строповке грузов, стропы оснащаются звеньями, выполняющими роль захватов. Захваты могут быть разными по принципу действия, по устройству и по размерам.

Часто применяются для организации производства массовых товаров — там, где надо транспортировать много однотипных грузов.

Захваты делают из легированной и низколегированной стали, а за счет этого, приспособления получаются небольшие и легкие.

Частота осмотра строп

Лица, ответственные за состояние грузоподъемных механизмов и безопасность выполнения операций с грузоподъемными машинами, выполняют осмотр съемных грузоподъемных приспособлений:

• стропов – каждые 10 дней;
• траверс, тары и захватных элементов – ежемесячно;
• редко используемых грузозахватных устройств – перед выдачей в эксплуатацию.

Порядок осмотра стропов указан в соответствующих инструкциях. Уполномоченными лицами проводится внешний и внутренний осмотр, осуществляется инструментальный контроль, на основании результатов которого составляется заключение о соответствии параметрам, приведенным в паспорте изделий. Осмотр и браковку оборудования должен проводить инженерно-технический персонал, на который возложена ответственность за исправность оборудования и безопасность выполнения операций

При проведении осмотра стропов следует обращать внимание на состояние следующих элементов:

• лент,
• тросов,
• цепей,
• подвесок,
• концевых элементов,
• карабинов и мест их фиксации.

Важно своевременно выбраковывать стропы, имеющие недопустимые повреждения, дефекты. Результаты проверки состояния оборудования должны фиксироваться в специальном журнале осмотра

При обнаружении дефектов или повреждений следует указать данные об их устранении. Заполнение журнала должно проводиться согласно установленной форме с указанием следующих параметров:

• Название стропа и его условное обозначение;
• Порядковый номер;
• Номера паспорта изделия и наименование изготовителя;
• Дата, место и адрес получателя продукции;
• Дата проведения последнего освидетельствования;
• Заключение о возможности использования продукции;
• Подпись ответственного лица.

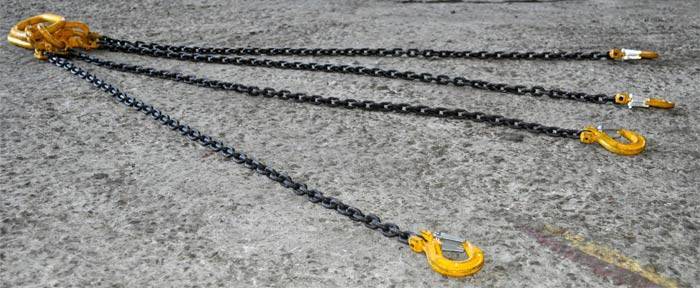

Строп цепной 4СЦ

Полнокомплектные четырёхветвевые цепные стропы состоят из:

Цепных ветвей ВЦ. Верхнего и нижнего концевых звеньев, при этом в качестве верхнего звена может использоваться крюк. Захватного органа. Промежуточных звеньев (используются в тех случаях, когда электросварка, как способ соединения звеньев не может быть использована). Ограничителя (применяется для предотвращения раскрытия строп на нерекомендуемый по соображениям безопасности угол).

Диапазон оптимального использования стропов данного типа – грузы общей массой от 2500 кг до 26500 кг (в первом случае размеры цепного звена составляют 6×18 мм, а во втором — 20×60 мм; первая цифра в обозначении указывает на диаметр цепи, а вторая – на длину звена).

Стропы 4СЦ запрещается применять при температурах менее -40ºС, когда работа грузозахватного приспособления сопровождается периодическими ударными нагрузками. Для повышения долговечности своей эксплуатации цепные стропы могут изготавливаться с поверхностным покрытием по методу воронения (так называемые «чёрные стропы»). В результате такой обработки образуется поверхностная плёнка, состоящая из высокотемпературных оксидов железа. Наличие такой плёнки блокирует коррозионные процессы, активность которых особенно возрастает при эксплуатации цепных строп в кислых средах, имеющих показатель РН

Основными показателями, которые обеспечивают безопасную эксплуатацию четырёхветвевых цепных строп, считаются:

• Предельная нагрузка на цепное звено. Нормативный запас прочности принимается в соотношении 4:1;
• Угол раскрытия между крайними ветвями, который не должен превышать 90º;
• Соответствующий условиям использования класс прочности (определяет гибкость стропа).

Цепные стропы типа 4СЦ (на сленге строителей такие стропы называются «цепной паук») являются наиболее универсальным исполнением цепных строп, поскольку в полной мере учитывают нестандартность конфигурации поднимаемого груза. Их основными эксплуатационными преимуществами являются:

• Повышенная ремонтопригодность: при выявленной пластической деформации одного из звеньев (эффект ползучести материала) достаточно укоротить все ветви стропа на одно звено;
• Жёсткость цепи, которая практически не зависит от условий применения;
• Возможность перемещать грузы, которые имеют острые грани и кромки;
• Удобства при хранении (стропы данного типа легко складываются и раскладываются);
• Минимальный удельный вес приспособления в расчёте на массу поднимаемого с его помощью груза.

Цепные стропы 4СЦ легко агрегатируются с иными деталями захватных приспособлений, например, скобами различного вида (в том числе, и изготавливаемыми по чертежам заказчика).

https://youtube.com/watch?v=2_pVz_z8Wn0%3F

1.Основные причины несчастных случаев

При производстве работ грузоподъемными кранами периодически происходят аварии и несчастные случаи, основными причинами которых являются:

Читать также: Выключатель веко со светодиодом как подключить

неправильная (ненадежная) строповка груза;

применение для подъема груза непригодных грузозахватных приспособлений и тары;

нахождение людей в зоне, обслуживаемой краном;

нарушение технологических карт погрузочно – разгрузочных работ;

нахождение людей в полувагоне, на платформе, в кузове автомашины, колодце при подъеме или опускании груза;

несоблюдение схем и габаритов складирования грузов;

нахождение людей в кабине автомашины при её погрузке или разгрузке;

выполнение подъема «мертвого» груза;

нахождение людей вблизи стены, колонны, штабеля или оборудования во время подъема или опускания груза;

подтаскивание груза краном при наклонном положении грузовых канатов;

нахождение людей в зоне грейферного крана;

плохое самочувствие машиниста или стропальщика;

не соблюдение Правил технической эксплуатации и Правил техники безопасности.

Грузоподъемные работы представляют собой большую опасность для жизни персонала и людей, находящихся в рабочем пространстве. Поэтому первое условие работы с грузоподъемным оборудованием и приспособлениями — это обеспечение их безопасности.

В «Межотраслевых правилах по охране труда при погрузочно-разгрузочных работах и размещении грузов» ПОТ РМ-007-98 и других нормативных документах разработаны нормы и рекомендации по осмотру и браковке всех видов съемных грузоподъемных приспособлений. В этой статье мы расскажем о нормах и правилах браковки цепных, канатных и текстильных стропов.

Осмотр и браковка стропов осуществляется инженерно-техническим персоналом, ответственным за исправность оборудования и безопасность проводимых работ. Для выявления неисправностей стропы проходят наружный, инструментальный и внутренний осмотр, при которых оценивается соответствие стропов их характеристикам, отраженным в паспорте изделия. Результаты оценки отражаются в журнале осмотра, который составляется по установленной форме. В журнале должны также отражаться сведения об устранении дефектов и повреждений и стоять подписи ответственных лиц.

Цепные модели

Для обслуживания грузов с острыми краями лучше всего использовать цепные стропы. Эти приспособления производятся из стальных звеньев, которые, в свою очередь, соединяются друг с другом посредством сварки. В итоге полученная конструкция имеет высокую прочность, надежность, гибкость и удобство эксплуатации. Цепной строп хорош еще и тем, что ему не страшна высокая или низкая температура, воздействие кислоты или открытого огня. Однако по сравнению с канатным аналогом цепной вариант будет иметь гораздо больший вес.

Маркировка стропов, созданных из цепи, такова:

• 1 СЦ – одноветевой вариант.
• 2 СЦ – двухветевое исполнение стропа исключает разрыв звеньев цепи.
• 4 СЦ – так называемый паук. Четырехветевой строп, применяемый для работы с грузами нестандартной формы.
• ВЦЦ – цепная ветвь, являющаяся запасной частью для ремонта стропа, однако вполне может быть использована и как самостоятельный грузоподъемный элемент.
• УСЦ – кольцевой вариант или же универсальный.

Как проводить осмотр стропов?

Рекомендуется проводить осмотр стропов квалифицированным специалистом не реже, чем каждые 10 дней. Сроки осмотра должны в первую очередь зависеть от интенсивности их применения. Если стропы применяются редко, то можно проводить осмотр непосредственно перед использованием. В случае, если они применяются часто и под большой нагрузкой, то осмотр должен проводиться регулярно.

Правила осмотра стропов из разных материалов имеют как общие элементы, так и некоторые разницы в связи с их особенностями. Канатные стропы проходят 3 этапа проверки:

• наружный;
• инструментальный;
• внутренний.

Цепные и текстильные стропы проходят только наружный и инструментальный этапы. В результате осмотра, если выявленные дефекты и повреждения не соответствуют нормам браковки стропов, то последние не должны подпускаться к работе. О нормах браковки канатных, цепных и текстильных стропов мы подробно рассказали в отдельной статье. Давайте рассмотрим порядок и правила их осмотра по отдельности.

Стропы канатного типа

Данные стропы способны выдерживать экстремально низкие температуры (до -40 и очень высокие показатели (в пределах 400 градусов). Сам же канат состоит из множества металлических проволочек, надежно сплетённых между собой с применением особой технологии.

Конфигурация канатных стропов позволяет без особого труда диагностировать степень их износа в процессе эксплуатации, благодаря чему предотвращается вероятность резкого разрыва этих приспособлений. Кроме этого, проволочный стальной канат обладает способностью к сглаживанию возникающих динамических нагрузок и потому очень имеет длительный срок безопасной эксплуатации.

Маркировка стропов канатного исполнения предусматривает следующие цифробуквенные обозначения:

• 1СК — строп имеет одну ветвь.
• 2 СК — двухветвевая модель, широко используемая в производственных цехах или складах.
• 4 СК — четыре ветви стропа закреплены на специальном кольце. Такая конструкция грузоподъемного элемента хорошо зарекомендовала себя на строительных площадках, где часто необходимо перемещать огромные плиты и блоки.
• ВК — концы стропа такого типа заделаны либо опрессовкой, либо заплеткой.
• СКК — кольцевой вариант.
• СКП — петлевое исполнение.

2.1. Общие требования

2.1.1. Грузовые стропы должны изготавливаться в соответствии с требованиями настоящего РД, Правил устройства и безопасной эксплуатации грузоподъемных кранов,

а также конструкторской документации, утвержденной в установленном порядке.

Проектирование и изготовление грузовых стропов должны проводиться в организациях и на предприятиях, имеющих разрешение (лицензию) органов Госгортехнадзора России и располагающих квалифицированными специалистами и техническими средствами, обеспечивающими проектирование и изготовление стропов в полном соответствии с требованиями настоящего нормативного документа.

Для получения разрешения (лицензии) на изготовление стропов предприятие-изготовитель должно представить в территориальные органы Госгортехнадзора документы, указанные в п. 2.1 Положения о порядке выдачи специальных разрешений (лицензий) на виды деятельности, связанные с повышенной опасностью промышленных производств (объектов) и работ, а также с обеспечением безопасности при пользовании недрами, утвержденного постановлением Госгортехнадзора России от 03.07.93 № 20.

К заявлению предприятия – изготовителя стропов должны быть приложены и другие документы, подтверждающие возможность и готовность качественного изготовления стропов, в том числе:

технические условия на изготовление, утвержденные в установленном порядке;

рабочие чертежи стропов;

описание технологического процесса изготовления стропов (технологические карты);

сертификаты на канаты и цепи;

справка о наличии аттестованных специалистов (при необходимости выполнения сварочных работ).

Разрешение (лицензия) на изготовление стропов выдается территориальными органами Госгортехнадзора России на основании результатов проверки предприятия-изготовителя и рассмотрения представленной им документации. Стропы, изготавливаемые для сторонних организаций, должны быть снабжены паспортом (форма Паспорта стропа приведена в ).

2.1.2. Расчет канатов и цепей стропов, используемых как для непосредственной обвязки груза, так и для захвата последнего с помощью концевых звеньев, производят на растяжение.

2.1.3. Определение усилий в канатах и цепях двух-, трех- и четырехветвевых стропов при отсутствии дополнительных требований производят исходя из условия, что углы между ветвями не превышают 90° ().

Рис. 1.

Строповка груза двух- (а ),трех- (б ) и четырехветвевыми (в ) стропами

2.1.4. Расчет трех- и четырехветвевых стропов при отсутствии гарантии равномерности распределения нагрузок между ветвями производят исходя из условия, что груз удерживается только двумя ветвями.

2.1.5. При расчете на действие номинальной нагрузки запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате, должен быть не менее 6,0 и 5,0 соответственно.

2.1.6. При проверке прочности сечения рабочей части крюка стропа и учете кривизны последнего запас прочности по отношению к пределу текучести материала принимают не менее 1,2, а для сечения ветвей головки крюка с проушиной при расчете на растяжение – не менее 1,5.

2.1.7. При расчете петель всех типов их прямолинейные участки рассчитывают на растяжение; запас прочности по отношению к пределу прочности материала должен быть не менее 5,0. Для криволинейных участков при расчете с учетом их кривизны запас прочности для внутренней стороны сечения должен быть не менее 1,1 по отношению к пределу текучести материала, а на внешней стороне – не менее 1,3 по отношению к пределу прочности материала.

2.1.8. Грузоподъемность цепных стропов, предназначенных для перемещения грузов, имеющих температуру выше 300 °С, но не более 500 °С, снижают на 25 %, а выше 500 °С – на 50 %.

2.1.9. Канатные стропы, ветви которых изготовлены из канатов с органическим сердечником, допускается применять для транспортирования грузов, имеющих температуру не выше 100 °С, а стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками, – не выше 150 °С.

Грузоподъемность стропов с ветвями из каната со стальным сердечником при перемещении грузов, имеющих температуру от 250 до 400 °С, снижают на 25 %; перемещение грузов, имеющих температуру выше 400 °С, не допускается.

2.1.10. Отклонение длины ветвей, используемых для комплектации одного стропа, не должно превышать 1 % длины ветви.

Нормы браковки цепных стропов

Выбраковка позволяет исключить вероятность эксплуатации цепей с существенным браком. Цепные стропы подлежат браковке в нижеприведенных случаях:

1. Отсутствии бирки. Она требуется для указания основной информации о продукции. Примером можно назвать вес, длину, тип применяемого сплава при изготовлении основных ветвей. Отсутствие бирки не позволяет определить основные эксплуатационные характеристики изделия.
2. При наличии узлов, которые стали причиной снижения прочности. Ошибка при производстве становится причиной появления узлов, которые повышают вес.
3. При поперечных порезах, разрывах и других подобных дефектах, за счет которых также снижается прочность. Они могут образовываться по причине нарушения технологии производства, механического воздействия и многим другим.
4. Расслоение нитей на ленте. Подобный дефект встречается крайне редко, но все распространен. Расслоение ленты приводит к снижению показателя грузоподъемности и других свойств.
5. Загрязнение более 50% изделия нефтепродуктами. В подобном случае выбраковка цепных строп проводится крайне редко, но все же производитель не должен поставлять подобный продукт. Смазка поверхности нефтепродуктами для снижения степени коррозии не допускается, поверхность, как правило, покрывается другими материалами.
6. Наличие прожженных отверстий, которые появляются по причине попадания раскаленного металла на поверхность.
7. В случае, когда материал подвержен воздействию различных химических веществ. Кислоты и соли могут оказывать негативное воздействие на поверхность стали и других материалов. Подобная ситуация становится причиной уменьшения грузоподъемности, повышения степени восприимчивости металла к воздействию коррозии и окружающей среды.

Это связано с тем, что в продаже встречается просто огромное количество различной бракованной продукции.

В заключение отметим, что рассматриваемое изделие является ответственным. Именно поэтому его выбору следует уделять довольно много внимания, допущенные ошибки могут стать причиной серьезных последствий.

Браковка цепных строп

В первую очередь выбраковываются те изделия, которые не выдерживают силовой проверки. Испытания цепных стропов выполняются под постоянной загрузкой, превышающей грузоподъемность изделия на 25%, на протяжении 10 мин. Цепные стропы подлежат браковке в случае:

1. Повреждения ярлыка, при его отсутствии, а также паспорта.
2. Неразборчивости маркировочных надписей.
3. Обнаружения различия по длине ветвей в свободном положении больше, чем на 5%.
4. Увеличения длины любого элемента цепи свыше 5% от начальной величины.
5. Уменьшения толщины звеньев цепного стропа больше 8%.
6. Отсутствия или порчи замковых устройств.

Цепные стропы подлежат браковке при выявлении трещин, расслоений, надрывов, а также любых повреждений крепежных узлов и резьб. Недопустимо наличие признаков износа и прочих дефектов, снижающих толщину звеньев стропа больше 10%.

В каком случае бракуются канатные стропы

Возбраняется работать со стропами без маркировочных бирок и паспортов, в случае присутствия деформаций. Браковка стальных канатных строп обязательна, когда при освидетельствовании обнаруживается:

• уменьшение диаметра каната более, чем на 7%, а внешних проволок – на 40%;
• обрыв отдельной пряди или проволоки;
• выдавливание сердцевины изнутри;
• неисправный коуш или его износ на 15%.

Не допускается применение канатных строп при появлении трещин, расслоений, вмятин, повреждений на самом тросе, крепежах и резьбах.

Выбраковка строп выполняется во время осмотров. Ежедневно проверять работоспособность такелажных устройств должны стропальщики и специально назначенные сотрудники. Инженерно-технический персонал производит проверку грузовых стропов один раз в 10 дней, а нечасто используемых – перед началом работы, каждый раз.

Канатные стропы

коуш

Стропы представляют собой стальной канат, для крепления на обеих сторонах имеются петли. На концах петель располагают коуши — это оправки различной формы. Они нужны для того, чтобы уменьшить износ каната, лучше распределить нагрузку, действующую на стропы. Их производят из низкоуглеродной стали и подвергают цементации.

Для производства самих строп используется проволока из высокоуглеродной стали. Все изготавливаемые изделия должны отвечать требованиям, предписанным в ГОСТ 25573 и РД 10-33-93. В зависимости от грузоподъемности стропы изготавливают из проволоки диаметром от 0,8 до 2,0 мм. Внутри каждой стропы проходит сердечник, он необходим для придания эластичности и выполняется из пеньки. Чтобы справиться с транспортировкой груза, температура которого свыше 400 ºС, сердечник изготавливают из стали. Значительно реже используют для этого асбест.

Преимущества канатных строп:

• работа при температурном режиме от -45 до +40 ºС;
• устойчивость к резким нагрузкам;
• возможность ремонта;
• постепенный износ;
• гибкость.

К недостаткам относят большой вес изделий, невозможность использования при работе с хрупким грузом, ограниченность работы в агрессивной химической среде.

Виды канатных строп и их маркировка

Правила эксплуатации строп

подьем груза стропами

При выборе стропов необходимо ориентироваться на вес, с которым предстоит работать, а также особенности груза (симметричность формы, габариты, хрупкость). Важным параметром является температура, в которой будут проводиться работы и агрессивность среды.

Так как стропы должны гарантировать безопасность в работе с тяжелыми грузами, важно следить за их целостностью. Для этого необходимо регулярно проводить осмотр изделий для выявления дефектов. Если стропы используются ежедневно, то ревизию необходимо проводить не менее трех раз в месяц

Такая процедура предписана нормативными документами по эксплуатации

Если стропы используются ежедневно, то ревизию необходимо проводить не менее трех раз в месяц. Такая процедура предписана нормативными документами по эксплуатации.

Стропы от производителя

Изделия, выполненные по высоким стандартам, обеспечат надежное и безопасное проведение любых видов грузоподъемных и такелажных работ. «Пермский завод грузоподъемного оборудования» производит текстильные, цепные и канатные стропы грузоподъемностью до 3000 тонн.

Звоните по телефону +7 (342) 259-54-95 или оставьте заявку на консультацию.

Браковка цепных стропов — нормы и правила

Детальную информацию о характеристиках и ценах таких строп смотрите в разделе стропы цепные

Выбраковка цепных стропов, произведенных согласно ПБ-10-382-00 и ТУ 3150-001-52466920-2005, обязательна если:

• При отсутствии и повреждении бирки стропа, а также при отсутствии паспорта на строп
• При нечитаемости маркировочных обозначений на элементах стропа
• При разности длин ветвей стропа во время свободного провиса более 15мм — выбраковка стропа обязательна
• В случае удлинения звена цепи, соединительных звеньев и подвесок более чем на 5% от первоначального их размера
• Если вследствие износа уменьшился диаметр сечения звеньев цепи или соединительных звеньев более чем на 8%
• При отсутствии предохранительных замков на крюках или грузозахватных элементах цепного стропа

При обнаружении любого из перечисленных дефектов производится выбраковка цепных строп, дальнейшее использование небезопасно.

Самостоятельный ремонт цепных стропов запрещен.

На конструкционных элементах цепного стропа (таких как скобы, крюки, соединительные звенья и т.п.) недопустимы:

1. трещины любых размеров, расслоения, надрывы и волосовины
2. износ поверхности и вмятины, которые приводят к уменьшению площади поперечного сечения элементов стропа на 10% и более
3. деформации, приводящие к изменению размеров элемента стропа более чем на 5%
4. Повреждение креплений элементов и резьбовых соединений — это явный признак необходимости браковки строп.

Подробная информация о цепных стропах, их характеристики и цены в разделе стропы цепные

Основные положения

Принципы проведения осмотра и нормы браковки стальных канатов указаны в специальном документе под номером 12-97. Многим инженерам это покажется странным, ведь обычно на подобные вещи разработаны государственные стандарты. Однако это действительно так. И данный документ устанавливает не только нормы браковки стальных канатов, но и порядок их производства и эксплуатации, монтажа и обслуживания.

Согласно этому руководству металлические тросы и канаты должны тщательно осматриваться на предмет наличия повреждений и изъянов раз в десять дней. Помимо периодического ТО, продукция данного типа в обязательном порядке осматривается перед началом эксплуатации (это не касается лишь лифтов и других систем, в которых тросы скрыты).

Тросы, которые работают в особо опасных условиях и при больших нагрузках, с определенным периодом должны проходить проверку с использованием дефектоскопа. Однако такое устройство стоит довольно дорого, да и работать с ним смогут лишь высококвалифицированные инженеры, у которых за спиной имеются специальные курсы.

Заплётка стальных канатов

Производитель строп — Компания “Строп-Арсенал” изготавливает стропы канатные стальные ГОСТ 25573-82 методом заплетки согласно требованиям ГОСТа и РД 10-33-93:

• для изготовления грузовых канатных стропов используем только новые стальные канаты с сертификатом предприятия-изготовителя об испытании;
• число проколов каната прядями при заплётке строп, также как и заплётка канатов на коуш, соответствует руководящим документам ГОСГОРТЕХНАДЗОРА РОССИИ РД 10-33-93 и РД 10-231-98 — (п. 2.4.3)

• участок заплетки каната обстукивается вручную кувалдой;
• правильная заплётка каната — без выступающих концов проволок

При изготовлении строп методом ручной заплетки место сплетения защищаем, чтобы стропальщик не поранил руки. Так же как и при заплетке троса на коуш, Компания “Строп-Арсенал” предлагает 2 способа изоляции места сплетения прядей при заплетке стального троса:

• обмотка заплетенного участка мягкой проволокой (бандаж) — мягкая стальная проволока (бандаж), сведенная на конус, образует плавный переход от заплетенного участка до рабочего диаметра каната.
• заделка места заплетки термоусадочной (термоусаживаемой) трубкой — термоусадочная трубка ТУТ плотно облегает участок заплетки.

При обоих способах заделки места заплетки строп с легкостью извлекается из под груза и НЕ РАНИТ РУКИ СТРОПАЛЬЩИКА ТОРЧАЩИМИ ПРОВОЛОКАМИ.

Маркировка канатных стропов

Различают следующие исполнения канатных строп:

1. Одноветвевые (маркируются 1СК).
2. Двухветвевые (маркируются 2СК).
3. Трёхветвевые (маркируются 3СК).
4. Четырёхветвевые (маркируются 4СК).
5. Универсальные прямые (маркируются УСК-1).
6. Универсальные кольцевые/замкнутые (маркируются УСК-2).

Универсальные канатные стропы УСК относятся к устройствам облегчённого типа, а потому не имеют в своей конструкции коушей или иных ограждающих канат жёлобов. Вместо них для стропов типа УСК-2 предусматриваются винтовые зажимы или обжимные конусные втулки, которые изготавливаются из алюминия. Они не должны иметь острых граней и кромок, о которые может перетираться канат. Нагрузка на все ветви должна распределяться равномерно.

Одноветвевой канатный строп может быть с коушем, либо без него. Ограниченная грузоподъёмность таких устройств обуславливает их использование преимущественно в ремонтных работах.

Более функциональны двухветвевые исполнения. Такие канатные стропы состоят из:

• Двух свитых канатов;
• Зажимных втулок;
• Коушей;
• Крюков;
• Треугольного соединительного звена – незамкнутого, с пластиной или замкнутого.

Выбор типоразмера производится по двум параметрам – длине стропа и суммарному диаметру каната.

Четырёхветвевой канатный строп 4СК представляет собой собой пару совместно используемых двухветвевых приспособлений. Такие конструкции иногда называют «строп-паук». Здесь используется более прочное соединительное звено, изготавливаемое из проволоки/прутка большего диаметра.

Строп канатный петлевой (СКП) представляет собой отдельную ветвь грузоподъёмного каната, концы которого соединяются между собой свивкой или опрессовкой. Длина свободного конца каната после места его крепления должна быть не менее 6 его диаметров d. Цена опрессованных исполнений ниже, однако, в этом случае используются менее гибкие канаты, свитые из проволоки увеличенного диаметра. Плетёные стропы применяются для обвёртывания перемещаемого груза, они позволяют более плотно пригнать строп по нужной конфигурации.

Читать также: Хорошая недорогая автосигнализация с автозапуском

Стропы СКП с навивкой выпускаются грузоподъёмностью от 0,5 до 16 т, при длине L от 1 до 8 м. Плетёные стропы аналогичной конструкции изготавливаются для транспортирования грузов массой от 0,5 до 8 т, в том же диапазоне длин.

Маркировка канатных строп включает в себя обозначение каната и соединительного звена, а также длину и грузоподъёмность рассматриваемых приспособлений. Вся информация об устройстве наносится на маркировочную бирку, без наличия которой эксплуатация канатных строп не разрешается.

Маркировка каната состоит из его диаметра, обозначения механических характеристик материала (предела временного сопротивления в МПа), а также способа свивки. ГОСТ 3077 предусматривает и дополнительные обозначения, определяющие долговечность применения каната.

Сокращённая маркировка канатных строп включает в себя тип приспособления, его длину, грузоподъёмность, наименование предприятия-изготовителя, а также сведения о предыдущем испытании стропа (месяц и год). Например, обозначение 4СК-4,0/6000 определяет изделие как четырёхветвевой канатный строп с предельной нагрузкой 4 т и длиной 6000 мм.

Грузоподъемные операции в большинстве своем напрямую связаны с применением специальных промышленных изделий под названием стропа. Эти элементы для проведения операций по подъему/опусканию различных предметов производятся в четком соответствии с государственными стандартами и проходят соответствующую сертификацию на узкопрофильных предприятиях. О стропах, их разновидностях и правилах обозначения и пойдет речь в данной статье.
