Обзор бензопилы Patriot PT 4016

Регулировка карбюратора

Настройка карбюратора на бензопиле Патриот выполнена на заводе с использованием специальных устройств и приборов, и в дальнейшем после покупки не требуется. Нужна она только в случае поломки инструмента.

Регулировка карбюратора производится вращением трех винтов: качества, количества и холостого хода. Идеальным условием настройки считается максимальная мощность двигателя в соотношении с минимальным расходом топлива.

Если по каким-то причинам вам нужно настроить карбюратор, рекомендуем ознакомиться с информативной статьей – руководством о настройке карбюратора на бензопилах Партнер.

Не забывайте, обязательным условием для настройки является чистый воздушный фильтр и прогретый двигатель.

Patriot PT 554 PRO – описание бензопилы


Выбирая универсальные бензопилы Патриот, покупатели зачастую отдают предпочтение модели PT 450 PRO. Среди ее преимуществ выделяется наличие в конструкции фирменной системы для более быстрого и плавного запуска мотора, а также устройства подогрева карбюратора для возможности работать при экстремально низких температурах.

Благодаря простой конструкции, ремонт этой модели Патриот сможет выполнить даже новичок. Пила не нуждается в особом обслуживании, однако для продления сроков ее эксплуатации следует придерживаться указаний в инструкции по эксплуатации. Основные технические характеристики бензинового инструмента Patriot включают:

  • Мощность – 3,5 л. с./2500 Ватт;
  • Размер штатной шины – 50 см;
  • Шаг пильной цепи – 0,325 “;
  • Бачок для топливной смеси – 530 мл:
  • Резервуар для масла – 320 мл;
  • Вес в готовом виде – 9 кг.

Комплект поставки, помимо самой бензопилы Патриот, состоит из шины, пильной цепи, документации, набора инструментов для обслуживания пилы и аксессуаров для защиты оператора.

Инструкция по эксплуатации: запуск

Довольно часто после покупки описываемого оборудования пользователи задаются вопросом о том, как завести бензопилу. На первом этапе следует установить тормоз цепи в нерабочее положение. Для этого ручка тормоза сдвигается вперед. Затем в горловину топливного бака необходимо залить топливную смесь. В бак для смазки цепи заливается масло. Емкости для смазки и топлива отмечены соответствующими значками.

Теперь можно установить зажигание в соответствующее положение. Рычаг воздушной заслонки полностью вытягивается. Этим вы установите его в положение «Запуск». Теперь следует нажать несколько раз на кнопку праймера. Это будет способствовать заполнению топливной смесью карбюратора.

Бензопила укладывается на устойчивую поверхность. При этом цепь должна вращаться свободно и находиться на безопасном расстоянии от окружающих предметов. Прочитав инструкцию по эксплуатации бензопилы «Патриот- 3816», вы сможете понять, что на следующем этапе нужно удерживать переднюю ручку, установив правую ногу на основание задней ручки. Свободной рукой при этом вы сможете потянуть за ручку стартера. Он должен зацепиться.

Конструкционные особенности

В стандартной разработке пила Patriot по максимуму унифицирована с однотипными моделями. На практике — это взаимозаменяемость широкого ассортимента запасных частей, в том числе пильных гарнитур других брендов и расходных горюче-смазочных материалов.

В конструкцию новых моделей вводятся характерные для элитных моделей европейского производства технические усовершенствования, в частности:

  • изготовление нагруженных деталей шатунного кривошипа из кованой стали;
  • хромировка рабочей поверхности цилиндра;
  • установка поршней с двумя компрессионными кольцами;
  • применение схем двухконтурной очистки воздуха и инерционных включателей механизма аварийной остановки.

Модельный ряд Патриот, обзор самых популярных бензопил

Модельный ряд Патриот состоит из бытовых бензопил. Они не предназначены для ежедневной, многочасовой эксплуатации. Патриот позиционирует некоторые инструменты в линейке как профессиональные и полупрофессиональные, так вот, запомните, в модельном ряду нет ни тех, ни других. Ни одна из них не выдержит большой нагрузки, т.к. попросту они не рассчитаны на это

Если нужен профессиональный инструмент лучше обратить свое внимание на такие пилы как Штиль 880 или Хускварна 365

Рассмотрим каждую из них более подробно.

Бензопила Patriot PT 4518

Пила бытового сегмента. В продаже встречается под двумя названиями: Patriot PT 4518, Patriot PT 4518 Imperial. Это абсолютно одинаковые бензопилы, в них нет никаких различий. Появление нескольких названий связано с маркетинговыми ходами компании.

Из достоинств стоит отметить мощный двигатель 2,1 кВт. Рабочий объем которого составляет 45 куб. см. Для запуска объемного двигателя, инженеры предусмотрели систему легкого запуска – EasyStart. Она существенно снижает усилие во время пуска, благодаря дополнительной пружине в стартере.

Из недостатков – вес. Без заправки и пильной гарнитуры вес инструмента составляет 6,5 кг. Это много для бытового класса.

По многочисленным отзывам реальных владельцев, бензопила спокойно справляется с распилом древесины больших диаметров.

Более подробно прочитать про инструмент можно в развернутом обзоре на бензопилу Патриот 4518, опубликованном на нашем сайте.

Для наглядной работы бензопилы рекомендуем посмотреть интересное видео:

Полупрофессиональная бензопила Patriot PT 5220

Слово полупрофессиональная – не означает, что ей можно пользоваться по 8 часов в день и 7 дней в неделю. Это означает только то, что бензопила мощная и раз от раза ей можно спокойно пилить деревья больших диаметров. Более 40-45 см.

На бензопиле установлен двигатель мощностью 2,5 кВт (3,4 л.с.), объемом 52 куб. см. Также, как и 4518 имеет в комплекте систему EasyStart для облегченного запуска. Производитель заявляет, что данная система снижает нагрузку во время запуска на 60%. Время показало, при всей своей мощи, двигатель имеет пониженный ресурс и высокий расход топлива.

В стандартной комплектации бензопила оснащена 20 дюймовой гарнитурой. Цепь качественная, длительное время держит заточку.

Слабая сторона – вес. 9 кг без топлива, масла и гарнитуры! Длительное время с таким весом уже не поработаешь, руки будут быстро уставать.

Ранее на нашем сайте уже публиковался развернутый обзор на бензопилу Patriot PT 5220.

Бензопила Patriot PT 3816

Патриот 3816 считается бензопилой бытового класса, которая отлично подходит для выполнения несложных задач:

  • заготовка дров в непрофессиональных объемах
  • распиловка досок
  • обрезка сучьев и мелких деревьев

Для валки деревьев больших объемов инструмент не подходит, но если захотеть, то вполне возможно повалить дерево диаметром до 1 метра.

Бензопила Патриот 3816 завоевала популярность благодаря хорошему соотношению цены к качеству. Она не прихотливая, расход топлива низкий, расходные материалы не дорогие и доступны в любом магазине запчастей.

Их важных характеристик стоит отметить двигатель объемом 38 куб. см., мощностью 2 л.с. (1500 Вт.) и шину длиной 40 см. В комплекте с бензопилой сразу поставляется шина и цепь фирмы OREGON.

Ранее на нашем сайте уже публиковался развернутый обзор на бензопилу Patriot PT 3816.

Помимо этих трех китов продаж, есть еще менее популярные бензопилы Патриот, которые требуют внимания.

Patriot PT 554 PRO

Шина длиной 50 см и мощность мотора в 2,5 кВт, позволяют эффективно использовать ее для домашних нужд. Подойдет для заготовки дров, спилки сучьев, не больших деревьев и других мелких работ. Один из серьезных минусов – тяжелая, весит 5,1 кг. Аппетит, умеренный для такой мощности двигателя.

Patriot PT 555

Из плюсов — мощность двигателя 3 лошадиных силы. Вес – 7 кг. Бензопила реально мощная, ей можно пилить большие деревья, позиционируется производителем как профессиональная, хотя таковой не является. Детали двигателя не рассчитаны на постоянную эксплуатацию, бензопила подойдет тем, кому нужно раз от раза распилить что-то массивное.

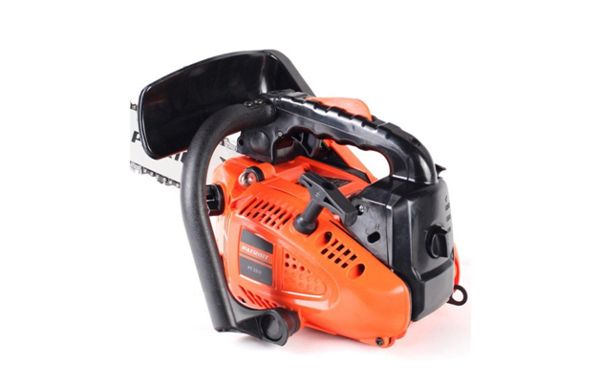

Patriot PT 2512

Бензопила для туристов. Корпус выполнен таким образом, чтобы ее можно было держать даже одной рукой. Длина шины всего 30 см. Мощность двигателя – 1,3 л.с. А вес – 2,9 кг. Для регулировки натяжения цепи не требуется дополнительных инструментов.

Особенности конструкции

Бензопилы Патриот не имеют такого богатого оснащения, как например пилы Штиль или Хускварна. Все-таки это всего лишь «хороший китаец» поставленный на конвейер. Однако, пилы обладают рядом серьезных преимуществ в сравнении со своими конкурентами из поднебесной:

  • на поршень всех пил, без исключения, устанавливается два маслосъемных, компрессионных кольца;
  • хромированная рабочая поверхность цилиндра;
  • шатунно – поршневая группа (ШПГ) изготавливаются из кованой стали.

Эти 3 пункта дают бензопилам Патриот надежный двигатель, который существенно повышает ресурс службы инструмента.

Стоит отметить и унификацию бензопил Патриот. Многими пользователями отмечается отличная взаимозаменяемость запчастей. От шин и цепей, до карбюраторов и комплектующих двигателей.

Лучшие цепные электропилы с продольным расположением двигателя

Подобные модели обладают узким корпусом и прекрасной балансировкой. Их не уводит в сторону при поперечном пилении или обработке заготовок под углом. Пропил, сделанный с помощью такого инструмента, получается аккуратным и гладким.

Пилы с продольной установкой мотора хорошо использовать в труднодоступных местах или для фигурного пиления. Однако наличие в конструкции конического редуктора увеличивает стоимости таких устройств.

Sturm CC9922

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

Смотрите обзор

Основной отличительной характеристикой модели является удобная регулировка скорости вращения цепи. С этой целью на рукояти установлен бесступенчатый выключатель с функцией акселератора.

Мощность двигателя — 2200 Вт, длина шины — 40,5 см. Интенсивность работы при высокой нагрузке обеспечивается внутренним аэродинамическим строением корпуса. Он защищен от попадания внутрь пыли и влаги, устойчив к воздействию отрицательных температур.

Достоинства:

  • настройка скорости вращения;
  • мощный двигатель;
  • стабильная работа;
  • воздушное охлаждение.

Недостатки:

короткий кабель.

Sturm CC9922 станет отличным приобретением для работы в сложных условиях. Высокая мощность и система вентиляции позволяют использовать инструмент без пауз на протяжении длительного времени.

Oasis ES-22

4.9

★★★★★

оценка редакции

91%

покупателей рекомендуют этот товар

Модель отличается простотой использования и высокой степенью безопасности. Все благодаря электронной системе двойного тормоза цепи и механизму блокировки случайного включения.

Устройство натяжения позволяет производить наладку положения или замену цепи без специального инструмента. Мощность прибора — 2200 Вт, длина шины — 40 см, что гарантирует высокую скорость пиления древесины различной толщины.

Достоинства:

  • эргономичный дизайн;
  • высокое качество сборки;
  • мощный двигатель;
  • безопасность оператора.

Недостатки:

малый объем масляного бака.

Oasis ES-22 можно приобрести как для домашнего, так и профессионального использования. Компактность, долговечность и высокая мощность пилы делают ее универсальной.

Makita UC4550A

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

Модель отличается дополнительной изоляцией кабеля и удобством замены угольных щеток. Они расположены под пластиковыми заглушками, которые легко снимаются без обращения в сервисный центр.

Мощность двигателя составляет 2000 Вт. Благодаря состоящей из 62 звеньев цепи и шине длиной 45 см можно получить аккуратный и гладкий спил на различных породах древесины и толстых заготовках.

Достоинства:

  • двойная изоляция кабеля;
  • удобство обслуживания;
  • аккуратная работа;
  • эргономичная конструкция.

Недостатки:

большой вес.

Makita UC4550A приспособлена к длительной работе под большой нагрузкой. С ее помощью можно как спилить толстое дерево, так и заготовить дрова на зиму. Устройство стоит приобрести для частого и продолжительного использования.

Elitech ЭП 2200/16

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

К основным отличительным характеристикам модели относятся безопасность использования и индикация рабочих состояний.

Визуальный контроль уровня смазочного материала и сигнализация перегрузки способствуют продлению срока службы прибора.

Надежное удержание устройства в руках обеспечивается двумя прорезиненными рукоятками и зубчатым упором. Двигатель мощностью 2200 Вт и шина длиной 40 см позволяют без усилий пилить твердые породы дерева.

Достоинства:

  • долговечность;
  • безопасность;
  • фиксация удлинителя;
  • блокировка курка.

Недостатки:

короткий сетевой кабель.

Elitech ЭП 2200/16 используется на приусадебных участках и в строительстве. Устройство стоит приобрести для выполнения садовых работ, валки леса или обработки заготовок при возведении сооружений.

«Patriot» PT 4518

Техника «хобби»-класса. Омолодит сад, избавит садовый участок от нежелательной древесно-кустарниковой поросли, но для интенсивных нагрузок все же лучше выбрать другую модификацию. Тем не менее, функциональное богатство и слаженная работа конструктива не перестают привлекать все новых потребителей этого продукта.

Особенности:

  • большая длина шинного полотна;
  • увеличенный, по сравнению с предыдущей моделью объем цилиндра мотора;
  • управление облегчено до примитивного уровня, с которым справится даже самый неопытный пильщик;
  • «Zip-Start»-функционал, делающий запуск мотора плавным, без рывков и сброса холостых;
  • антивибрационность;
  • хорошо распределенный центр тяжести, позволяющий максимально сконцентрировать усилия по линии распила, не напрягая руки;
  • винтовое натяжение цепи, имеющее боковую локализацию.

Технические характеристики:

  • Направляющая – 450 мм;
  • Бензиновый мотор – 2100 Вт;
  • бензобак – 550 мл;
  • Резервуар для смазки – 260 мл;
  • Масса – 6,5 кг.

Нюансы регулировки карбюратора

Карбюратор бензопилы Патриот 3816 типовой. Аналогичный устанавливается на многих китайских бензопилах.

Регулировка карбюратора своими руками возможна только при наличии определенного опыта и знаний. Алгоритм регулировки следующий:

  • при заглушенном двигателе винты качества и количества закручиваются до упора, затем выворачиваются на 1,5 оборота каждый;
  • бензопилу заводят и прогревают в течение нескольких минут;
  • вращая винт «L» (обозначение имеется на корпусе карбюратора и продублировано на пиле) находится положение в котором двигатель развивает максимальные обороты, после чего отворачивается на ¼ оборота;
  • винт (Н) выкручивается до того момента пока пила не станет выдавать максимальные обороты при полностью открытом дросселе, после чего тоже отворачивается на 1/4.

Регулировка карбюратора хоть и не сильно сложная процедура, но должна проводиться только после полного осмотра бензопилы и устранения всех имеющихся дефектов двигателя (подсоса воздуха, подтеков топлива, неисправности сапуна), поэтому для проведения настройки советуем обращаться в сервисный центр или к опытному мастеру.

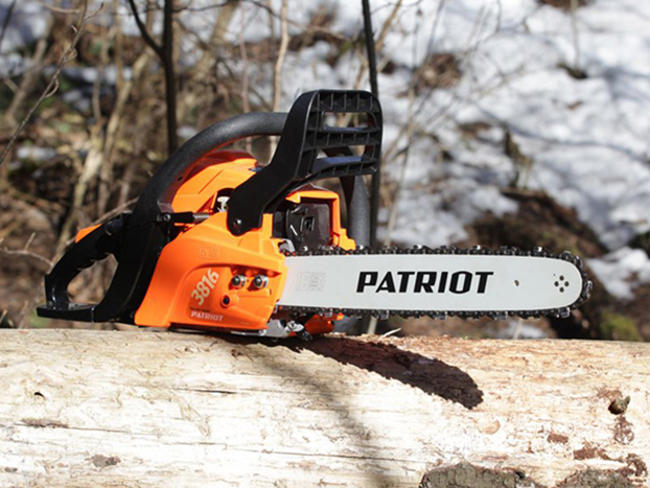

Характеристики Patriot PT 3816 и её описание

В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см3, а длина шины в стандартной комплектации 16 дюймов (40 см).

Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.

Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.

При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.

Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.

Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.

Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.

Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.

Регулировка карбюратора

В процессе эксплуатации вам может понадобиться регулировка карбюратора бензопилы «Патриот-3816». Регулировка делится на 2 основных этапа. Первый является базовым и осуществляется при включенном двигателе. Второй нужно будет выполнить, когда двигатель прогреется.

Для процедуры настройки следует ознакомиться с инструкцией. На первом этапе регулировочные винты высоких и низких оборотов поворачиваются по часовой стрелке до того момента, пока вы не встретите наивысшее сопротивление. Как только винты дойдут до упора, их следует перевести в обратную сторону и остановить при прохождении 1,5 оборота. Теперь следует включить двигатель на средние обороты и прогреть его в течение 10 минут.

Винт холостого хода следует переместить по часовой стрелке. Его можно опустить лишь при приходе мотора в режим стабильной работы. Цепь во время этого не должна передвигаться. В режиме холостого хода мотор может заглохнуть. При этом нужно довести регулировочный винт до упора по часовой стрелке. Вы можете столкнуться с тем, что цепь начнет перемещаться. Регулировочный винт при этом нужно повернуть в обратном направлении.

Применение Patriot PT 3816

Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.

Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.

Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.

Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.

Характеристики Patriot PT 3816 и её описание

В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см 3 , а длина шины в стандартной комплектации 16 дюймов (40 см).

Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.

Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.

При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.

Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.

Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.

Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.

Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.

Линейка Garden Home

В 1999 году, когда бензопилы Патриот появились на рынке России, они продавались под брендом Garden Home (Гарден Хоум), т.к. производитель не мог находиться под своим родным брендом. Компания Гарден Хоум стала своего рода проводником для Патриота на рынок России. В 2013 году компания Патриот получила возможность продавать инструменты под своим брендом, после чего фраза Garden Home полностью исчезла из названия бензопил.

Часто мы получаем вопросы от наших посетителей, в которых просят объяснить, чем отличаются бензопилы серии Garden Home от Patriot. Ответ – ничем! Все это сделано из-за маркетинговых и правовых соображений.

Регулировка карбюратора бензопилы Патриот

Настройка штатного карбюратора любой бензопилы марки Patriot требуется в нескольких случаях:

  • при заметном ухудшении работы двигателя инструмента;
  • при резком повышении объемов потребляемого топлива и выбрасываемых переработанных газов;
  • при произвольном отключении двигателя сразу после запуска пилы;
  • при полном отсутствии возможности запуска ДВС.

Перед началом регулировки карбюратора нужно убедиться в исправности двигателя пилы, а также в нормальном состоянии ее топливного и воздушного фильтров. Если эти элементы будут загрязненными, то установить точные обороты двигателя будет практически невозможно.

Для настройки карбюратора в его устройстве предусмотрены 3 болта:

  • винт H отвечает за регулировку максимально высоких оборотов мотора;
  • винт L предназначен для регулировки работы ДВС на низких оборотах;
  • винт T позволяет настроить работу мотора на холостых оборотах.

Чтобы настроить карбюратор бензопилы Patriot, нужно придерживаться следующего порядка действий:

  1. Вначале на пиле с заглушенным мотором нужно поочередно закрутить все 3 винта по часовой стрелке до упора. Затем каждый из них нужно вывернуть на четверть оборота в обратном направлении;
  2. Далее потребуется завести бензопилу и дать ей 5 минут поработать на холостых оборотах;
  3. После этого нужно настроить работу мотора на низких оборотах. Для этого болт L потребуется поворачивать в разные стороны до той поры, пока мотор не начнет работать тихо и стабильно. После этого винт L нужно повернуть на четверть оборота в обратном направлении;
  4. Затем нужно выставить максимально высокие обороты ДВС. Для этого к нему нужно подключить тахометр и начать поворачивать болт H до того времени, пока показатели прибора не будут совпадать с параметрами, указанными в инструкции к бензопиле;
  5. Если после этого цепь начала вращаться на шине, то нужно начать поворачивать винт T в разные стороны до тех пор, пока цепь не остановится.

https://www.youtube.com/watch?v=i86KPD7EA_o

После этого нужно проверить работу двигателя. Если после настройки мотор работает стабильно и плавно, не издавая посторонних шумов, значит, регулировка карбюратора была выполнена правильно.

Частые неисправности бензопилы Patriot PT 3816 и ремонт своими руками

Как уже было сказано ранее на Патриот 3816 часто обламывает амортизаторы. Заменить их несложно. Достаточно раскрутить два винта удерживающие амортизатор, снять дефектную деталь и установить вместо нее новую.

Еще одна частая неисправность Patriot 3816, это обрыв пружины сцепления. Диагностировать данную неисправность несложно, т. к. цепь бензопилы будет крутиться постоянно, а пила будет глохнуть, если на холостом ходу поставить шину на чурку пытаясь остановить вращение цепи.

Для замены сцепления необходимо снять верхнюю крышку двигателя и выкрутить свечу, затем, через свечное отверстие, при помощи шнурка застопорить ход поршня. Далее, нужно снять боковую крышку, цепь и шину с бензопилы, обеспечив тем самым доступ к сцеплению. После этого при помощи специального ключа (можно использовать ключ от болгарки) раскрутить сцепление.

Сцепление имеет обратную резьбу, поэтому раскручивается по часовой стрелке.

Сборку пилы осуществляем в обратной последовательности.
