Коротко о производителе
Макита — производитель электроинструмента и бензоинструмента (см. отличие электропил от бензопил) с главным офисом в Японии. Работает с 1915 года. Выпускаются более 350 разновидностей устройств совместно с 4500 подходящими для них аксессуарами (см. насадки на бензопилу). Производитель располагает 8 предприятиями, где изготавливается продукция. Рейтинг бензопил по надежности читайте в другой нашей статье.
Предприятие МАКИТА в Великобритании
Наиболее крупные из них находятся в Великобритании, Румынии и Германии. Торговля в первую очередь ведется со странами Европы, также закупки осуществляют компании из Северной Америки и Японии, поэтому можно судить об одобрении продукции большинством стран мира.
Об устройстве карбюратора
Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».
Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.
Составные части карбюратора
Конструкция карбюратора содержит стандартный набор частей, но может мало изменяться зависимо от производителя. Составные части:
- Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
- Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
- Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
- Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.
Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.
Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как STIHL
Или же изучите зарубежных производителей бензопил, таких как STIHL.
Инструкция для китайской
Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.
Китайская модель бензопилы
Порядок регулировки:
- Мероприятия начинаются в режиме холостого хода. С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
- Осуществляется переход на обороты средней скорости. Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.
В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.
Осуществляется проверка двигателя устройства. Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.
Бензопила должна поработать несколько часов в реальных условиях. Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.
Бензопилы Makita очень надежные инструменты, но даже в них со временем появляется необходимость регулировки карбюратора и даже ремонта. О том, как это сделать своими руками, что понадобится и какие подводные камни возникают в процессе, поговорим в рамках этой статьи.
Ремонт карбюратора бензопилы Makita
Симптомы того, что регулировкой уже не обойтись, и необходим ремонт карбюратора бензопилы Makita:
- произвольные изменения (скачкообразные) мощности двигателя;
- превышение расхода топлива;
- повышенная вибрация и хлопки;
- «чихание» и нестабильная работа двигателя;
И конечно явный симптом, это то, что двигатель не заводится или глохнет.
Для ремонта карбюратора, потребуется снять его, находится он сразу же под верхней крышкой бензопилы и воздушным фильтром.
Место расположения карбюратора в бензопиле Makita.
Устройство и принцип работы карбюратора Makita DCS4610

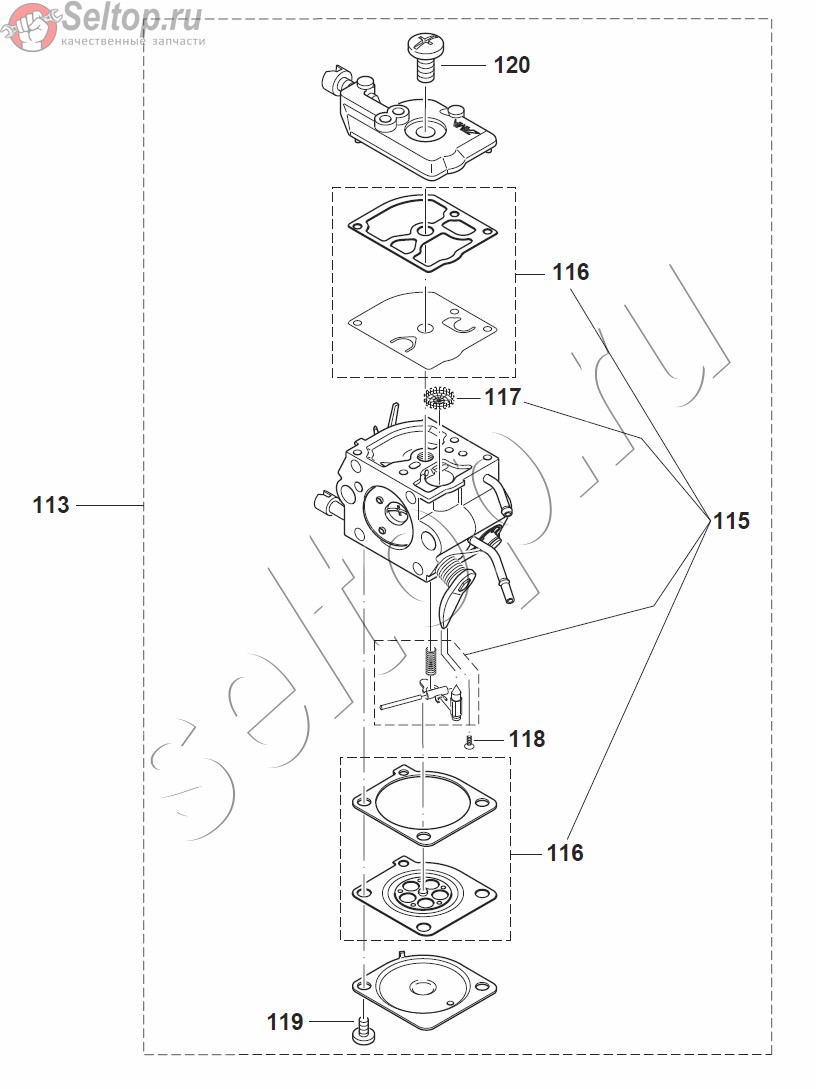

Схема и принцип работы карбюратора бензопилы Makita
В целом карбюратор представляет собой цельный литой металлический корпус.
Воздух для дальнейшего смешивания с горючей смесью поступает через воздушный фильтр и попадает в диффузор (8). Это определенная по форме камера с имеющимися сужениями, благодаря им увеличивается скорость потока воздуха. В результате получается более разряженная воздушная масса.
В диффузоре имеются воздушная и дроссельная заслонки (7,9). Воздушная заслонка регулирует объем поступающей воздушной массы. Дроссельная заслонка, в свою очередь, связанная с рычагом управления оборотами двигателя, регулирует подачу топлива в камеру сгорания цилиндров, тем самым регулируется мощность развиваемая двигателем.
В определенных точках в диффузоре имеются топливные каналы (11,12). По ним, потоком воздушных масс засасывается топливо. В топливную систему карбюратора входит:
- топливный насос;
- система жиклеров;
- система регулировки топливно-воздушной смеси.
Механизм подачи топлива работает благодаря изменению давления в картере, которое обусловлено возвратно-поступательными движениями поршня в цилиндре. Импульсная камера топливного насоса посредством импульсного канала (1) имеет связь с внутренним объемом картера мотора.
Возникающее в картере повышенное или разряженное давление приводит в действие мембрану (4) топливного насоса. Благодаря такой связи топливный насос работает синхронно с двигателем и зависит от его оборотов. Топливо поступает из бензобака под действием мембраны насоса, через входной канал карбюратора (2). Дальше проходит через впускной клапан (3) и выпускной клапан (5) насоса.
Проводится предварительная очистка через фильтрационную сеточку (6) по каналу (10) мимо игольчатого клапана (14) поступает в камеру (16), где расположена управляющая мембрана (18). Игольчатый механизм клапана (14) через рычажок (17) имеет соединение с управляющей мембраной (18). Пространство ниже мембраны через канал (19) соединено с наружной атмосферой воздуха.
В целом процесс работы карбюратора бензопилы Makita DCS4610 производится под действием переменного давления в картере двигателя.
В момент всасывания в диффузоре (8) идет возникновение разряженного давления и сюда устремляется воздух. Сила потока зависит от мощности (оборотов) двигателя в данный момент и от положения дроссельной заслонки (9). Также под действием разряжения воздуха, поступает топливо по жиклерам (11,12) из камеры (16). Происходит перемешивание топливной смеси и воздуха, в результате образуется топливно-воздушная смесь, которая в свою очередь попадает в цилиндр и сгорает.
На этапе всасывания и сгорания топлива, так как пространство расположенное ниже управляющей мембраны имеет соединение с наружной атмосферой через отверстие (19) мембрана (18) перемещается вверх. В этот момент она приводит в действие рычаг (17), который тянет иглу клапана (14). Клапан открывается и в камеру (16) поступает новая партия топливной смеси. При заполнении камеры до определенного уровня управляющая мембрана перемещается в начальное состояние, клапан закрывается. Таким образом, регулируется и поддерживается подача топлива.
Объем поступающего в диффузор топлива регулируется главным винтом (13) и винтом холостого хода (15). Когда винты выкручены, топливно-воздушная смесь обогащена, и наоборот если винты вкручены, то смесь становится обедненной. Также имеется дополнительная возможность настройки оборотов холостого хода еще одним винтом. При вкручивании он упирается в рычаг, который закреплен на оси дроссельной заслонки. Эти три винта позволяют производить регулировку работы карбюратора для более эффективной работы бензопилы Makita DCS4610 в различных условиях.
Регулировка карбюратора бензопилы на примере Huter BS 45
Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.
Какой карбюратор установлен на бензопиле Huter BS 45
Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.
Устройство и принцип работы карбюратора
Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.
Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.
Схема карбюратора бензопилы Huter BS-45
В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.
Что понадобится для регулировки
Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.
- тахометр — для точного определения максимального количества оборотов двигателя;
- шлицевая отвертка — необходима при регулировании винтов.
Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя
Как отрегулировать — пошаговый алгоритм
Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов
- L — регулировка низких оборотов (отвечает за качество топлива);
- H — регулировка высоких оборотов (отвечает за количество топлива);
- T — регулировка холостого хода.
Расположение регулировочных винтов на карбюраторе Huter
В этом же порядке следует производить настройку.
- Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
- Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
- Запустить пилу и прогреть в течение 5-10 минут.
- Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
- Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
- Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
- Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.
Нюансы настройки
Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)
Когда регулировать самому, а когда лучше отдать в сервисный центр
Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.
Технические характеристики
Пила характеризуется малеханькими размерами и весом при довольно массивном движке. Это делает ее применение комфортным и надежным в хоть какой сфере, где требуется распиловка древесной породы. Более много свойства приведены в таблице.
Двигатель двухтактный. Работает на топливной смеси бензина и масла. Обладает легким пуском при положительной и отрицательной температуре. Электрическая система зажигания содействует этому.
Антивибрационная система совместно с эргономичными ручками содействуют наименее мучительному воззванию с бензопилой Makita DCS 4610.
Инерционный тормоз цепи, установленный на пиле, работает в ручном и автоматическом режимах, что накрепко обеспечивает персональную безопасность при воззвании с работающей бензопилой.
Шина и цепь. Относятся к расходным материалам. Бензопила «урал», регулировка карбюратора урал 2 электрон. При замене эти детали нужно устанавливать в соответствии с рекомендациями инструкции по использованию бензопилы Makita DCS 4610
Особое внимание обращается на соблюдение размеров
Автоматическая система смазки цепи. Масло подается на шину только в то время, когда вращается пильная цепь, что снижает его общий расход.
Более детальный обзор бензопилы Makita 4610 представлен на видео
- Потребляемое горючее бензин.
- Цилиндр с объемом 45.1 см3.
- Предсказуемая мощность мотора 1.7 кВт.
- Длина шины 40 см.
- Цепь с шагом 3/8”.
- Топливный бак 0.37 л.
- Масляный насос автоматического типа.
- Масляный бак 0.25 л.
- Звенья цепи с шириной 1.3 мм.
- Общий вес инструмента 4.75 кг.

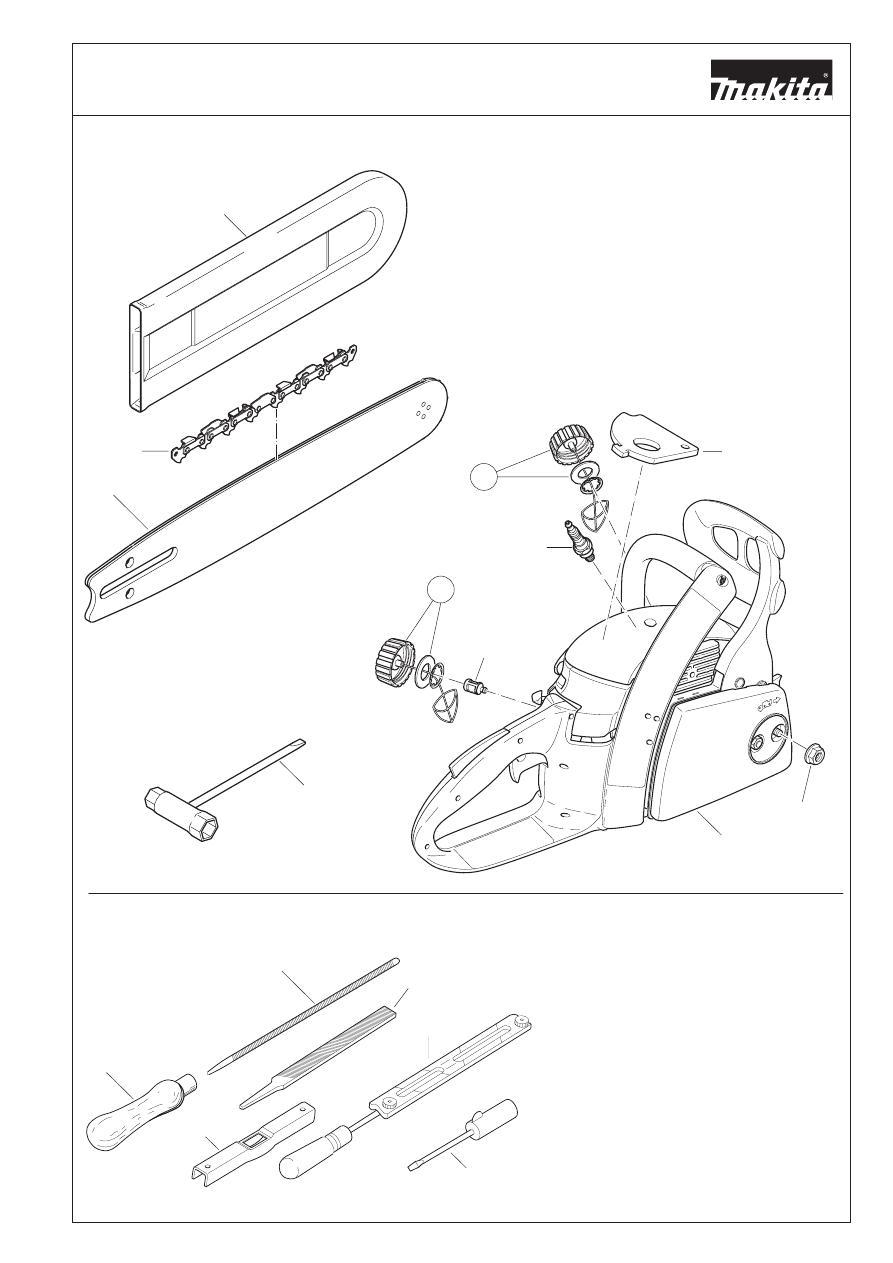

- В комплекте идут шина, чехол для шины, ключ комбинированный.
Инструкция по эксплуатации
При использовании устройства нужно в первую очередь обращать внимание на качество используемых материалов, например, топлива и масла , а также своевременно производить проверку и ремонт конструкционных элементов. Следует правильно работать с бензопилой, чтобы обеспечить максимальный результат ее применения (см. обкатка бензопилы)
обкатка бензопилы).
Запуск двигателя
Бензопила готова к запуску только после ее полной сборки. Сначала происходит заправка устройства топливом, затем его нужно отодвинуть минимум на 3 м с места, где происходила заливка жидкости. Нужно подготовить ровную поверхность, убрать все лишние детали и уложить бензопилу.
Фиксация задней рукояти возможна, если использовать помощь другого человека или при проведении работ на полу или земле, чтобы была возможность придержать ее ногой. Это подготовительное положение перед запуском двигателя. дальнейшие действия зависят от типа старта.
Холодный старт
Топливный насос активируется при многократном нажатии, нужно подождать появления в нем горючего. Комбинированный выключатель направляется вверх. Придерживаются рукоятка и акселератор. Далее нажимается фиксаторная кнопка, после чего можно отпустить акселератор.
Его нужно поставить в положение среднего газа. Пусковой трос сильно вытягивается до появления значительного сопротивления, но не более, чем на 50 см. Нужно с силой его дернуть, чтобы появился сигнал зажигания. После этого трос следует заложить обратно.
Комбинированный выключатель
Комбинированный выключатель перемещается в положение “I”, когда слышно зажигание, после чего нужно снова потянуть трос. При включении двигателя следует нажать на акселератор для возвращения фиксирующей кнопки в исходное положение. Двигатель переводится в режим холостого хода, чтобы не было риска повреждения муфты сцепления.
Включение тормоза цепи (постановка на блокировку)
Цепной тормоз самостоятельно срабатывает в автоматическом режиме при возникновении опасной ситуации. Он распознается, если полотно электропилы интенсивно ускоряется и увеличивается инерционная масса рукооградителя.
Из-за этих факторов происходит сильный отскок, который является причиной моментального прекращения работы устройства, которая возобновляется при его подключении.
Отключение тормоза цепи
Ограждение руки нужно приподнять, направляя его на себя. Когда произойдет защелкивание, можно считать, что тормоз деактивирован.
Плюсы и минусы
Как и всякий механизм, бензопила Макита 4610 имеет определенные достоинства и недостатки. К положительным сторонам относятся:
- безопасность в работе;
- высокая мощность двигателя;
- экономичный расход топлива и масла;
- простота обслуживания;
- небольшой вес;
- возможность применения насадок.
Реальных недостатков не обнаружено, хотя некоторые пользователи публикуют отрицательные отзывы о пиле. Скорее всего возникновение неисправностей вызвано неумением обращаться с бензопилой или прямым нарушением требований «Инструкции по эксплуатации». На это прямо указывает следующий отзыв:

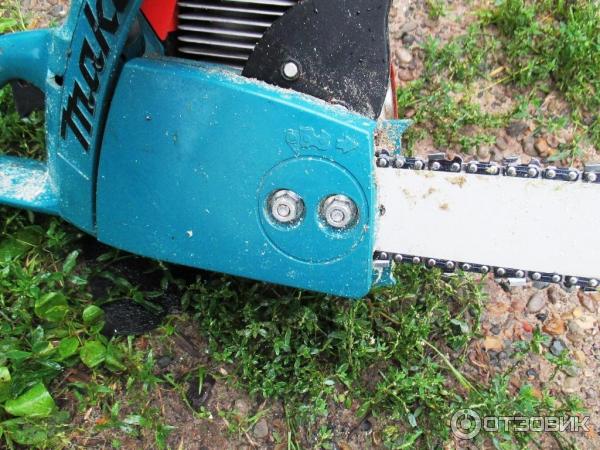

Отзыв пользователя Николая
Если заливать рекомендованное масло, следить за его уровнем, то масляный насос из строя никогда не выйдет. А «шестеренка на приводе пластмассовая» устанавливается на всех марках пил. Так что проблема здесь точно не в насосе, а значит, и не в бензопиле. По мнению многих пользователей единственным слабым местом в Маките DCS4610 является карбюратор. Чуть позднее проблема, связанная с ним, будет рассмотрена более подробно.
Ситуации, в которых регулировка необходима
Новые бензопилы поставляются от производителя уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.
Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности.
настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами.
Нюансы настройки
Одним из нюансов стоит выделить то, что некоторые моменты регулировки могут отличаться в зависимости от модели и года выпуска бензопилы. Одно из банальных отличий винт холостого хода S может маркироваться буквой T.
При проверке работы бензопилы после регулировки, запускать пилу нужно по схеме холодного запуска. То есть сначала дать остыть, завести, посмотреть работу на холостом ходу, а затем уже прогретой дать поработать в обычном режиме пиления.
Пошаговый алгоритм регулировки
Перед проведением регулировки карбюратора бензопилы Makita DCS4610 рекомендуется заменить топливный и воздушный фильтры. Регулировка производится тремя винтами. Винты L и H отвечают за соотношение смеси бензина и воздуха. Винт L – это настройка работы двигателя на низких оборотах. H на высоких. Винт S регулирует обороты холостого хода.
Производитель в инструкции к бензопилам Makita настоятельно рекомендует производить регулировку работы карбюратора, только используя винт S. Так как заявлено, что бензопила настроена на заводе при давлении воздуха в соответствии с уровнем моря и регулировка винтами L и H не требуется.
Вот описание настройки карбюратора бензопилы Makita DCS4610 согласно инструкции.
Внимание! Для регулировки карбюратора не нужно снимать крышек и разбирать бензопилу, весь процесс осуществляется через отверстия сбоку, в корпусе пилы. В случае если данная настройка не помогла и игнорирование рекомендаций производителя не пугает, можно произвести регулировку карбюратора используя винты L и H
Начинается настройка с установки винтов. Их вкручивают до упора, а затем возвращают на полтора оборота
В случае если данная настройка не помогла и игнорирование рекомендаций производителя не пугает, можно произвести регулировку карбюратора используя винты L и H. Начинается настройка с установки винтов. Их вкручивают до упора, а затем возвращают на полтора оборота.
Далее настройка разделяется на несколько этапов:
- Регулировка на низких оборотах для достижения беспрерывной работы. Двигателю нужно дать немного прогреться. Далее винтами L и S добиваются, чтобы двигатель работал стабильно и цепь на холостом ходу не проворачивалась. Винт L проворачивается до получения максимальных оборотов, затем опускается на 1/4. Далее доводится до нормы работа на холостом ходу винтом S.
- Регулировка на высоких оборотах, чтобы не было превышения их количества выше допустимого и не было повышенного износа двигателя. По показаниям тахометра, поворачивая винт H, добиваются того, чтобы на полном газу число оборотов не превышало максимально допустимое. Превышение максимально допустимого числа оборотов нежелательно и может привести к повышенному износу двигателя, а также его выходу из строя.
- Точная регулировка карбюратора винтом S как указано в инструкции.
- Проверка работы бензопилы на практике во всех режимах.
Бензопила Makita DCS6400 – особенности инструмента
Эта цепная бензиновая пила Макита входит в категорию профессиональных инструментов. Она хорошо справляется с валкой небольших деревьев, очисткой сада от старых сухих и гниющих веток, распиловкой небольших бревен.
Для приготовления более качественной топливной смеси производитель оборудовал эту бензопилу Макита фирменной системой Airmaster. Она выделяется улучшенной фильтрацией воздуха, и защищает детали инструмента от пыли.
Характеристики пилы включают:
- мощность штатного ДВС – 4,8 л. с.;
- вместительность стандартного бака для топливной смеси – 750 мл;
- возможная длина заводской шины – 40–45 см.
В комплектацию этой модели Макита входит улучшенный боковой натяжной винт. Он передвигается на специальных шарнирах, что дает возможность настроить положение пильной гарнитуры без использования ручных инструментов.
Основные неисправности
Бензиновая пила имеет сложную конструкцию. Двигатель, карбюратор, сцепление и стартер, все это при работе испытывает серьезные нагрузки и со временем ломается. Но есть неисправности, которые случаются гораздо чаще остальных, о них и поговорим далее.
Makita DCS34 35 не заводится
Это одна из самых частых ситуаций, которая случается, но не всегда по причине неисправности.
Если по какой-то причине не заводится бензопила Макита DCS34 35, первое с чего нужно начать, это проверить наличие топлива в баке, а также убедиться, что топливный фильтр нормально функционирует. Далее, нужно убедиться в том, что соблюдается алгоритм запуска бензопилы.
Если эти пункты выполняются, но бензопила все-таки не подает признаков жизни, то необходимо действовать по следующему алгоритму:
- Отвернуть свечу и проверить её на наличие искры, для этого при включённом зажигании установить свечу в колпачок высоковольтного провода и приложить к цилиндру, затем потянуть несколько раз стартер.
- Заткнуть посадочное отверстие свечи пальцем и дернуть несколько раз стартер (воздух из двигателя должен прорываться под пальцем издавая при этом характерный звук), таким образом можно проверить компрессию. Если её нет, то пила не заведется и ей потребуется капитальный ремонт.
- Из медицинского шприца (так удобнее) заправить прямо в свечное отверстие около 5 мл топлива и попробовать запустить Макиту, если бензопила завелась, то проблема в карбюраторе или неисправны сальники коленвала. Они могут сильно травить воздух и по этой причине откажет топливный насос.
- Если все предыдущие методы не помогли определить неисправность, то есть вероятность, что свечу заливает. Чтобы это выяснить, делаем следующее. Закручиваем свечу на место и пробуем завести бензопилу, после выкручиваем ее и осматриваем. Мокрая свеча и большое количество топлива в цилиндре (пилу нужно перевернуть, чтобы проверить топливо в цилиндре) подтверждает перелив.
Свечу заливает
Это одна из распространённых неисправностей, причин которой может быть несколько. Первая, это неисправность карбюратора либо его неправильная регулировка. Для устранения необходимо провести настройки винтов качества и количества топлива, которые имеются на карбюраторе.
Вторая, это загрязнение воздушного фильтра в результате чего двигателю не хватает воздуха и свечу заливает. В такой ситуации есть один нюанс, при первом холодном запуске, пила должна завестись и сразу заглохнуть и при дальнейших попытках запуска не заводится.
Замена звездочки
К наиболее частым механическим неисправностям бензопилы Макита DCS34 можно отнести критический износ ведущей звездочки или шины бензопилы. Решить проблему можно заменив детали на новые. Звездочка снимается легко, т. к. она закреплена на валу при помощи шайбы и стопора.
Для снятия необходимо открутить боковую крышку и снять шину с цепью. Далее, вынуть стопор с вала, затем шайбу и уже после неё снимается звездочка, соединенная с барабаном сцепления.
Собирается все в обратной последовательности.
