Анкерный болт: виды, размеры, применение болтов

Материал изготовления

Фундаментный анкерный болт должен выдерживать значительный нагрузки и обеспечивать прочное крепление. Его тело врезано в бетонное основание, стержень соединяется с элементом конструкции, он принимает нагрузку и давление, поэтому к качеству крепежных изделий предъявляются повышенные требования.

ГОСТ 24379.1-80 и ГОСТ 24379.1-2012 устанавливают основные положения, типоразмеры, требования к качеству, способы получения и виды антикоррозийных покрытий.

Для всех видов конструкций, сооружений, зданий (кроме ЛЭП и распределительных станций) эксплуатируемых при температуре окружающей среды до -40 С фундаментный болт изготавливают из стали марок Ст3пс2, Ст3сп2 и 20. Это стали спокойного и полуспокойного кипения, с минимальным количеством примесей, конструкционные, углеродистые обычного качества.

Если температура воздуха опускается до -55 С используют сталь Ст3пс4, Ст3сп4 и 09Г2С-4, если ниже -55 С используется только марка 09Г2С-4.

Изогнутые фундаментные болты U-образной формы, для установки воздушных ЛЭП, контактной сети электротранспорта и распределительных станций изготавливают из стали марок Ст3пс4, Ст3сп4, 09Г2С-4 и 09Г2С-6 соответственно учитывая самую низкую температуру воздуха.

Поверхность изделий покрывают слоем цинка, который защищает изделие от возникновения коррозии.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
Вторая – наружный диаметр втулки. По нему подбирают сверло.
Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
И последняя – общая длина крепежа.

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

Силы трения, обеспечивают анкера распорного типа;
Склеивающие способности специального состава, обеспечивают химические элементы;
Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

Профили металлопроката;
Подвесные потолочные конструкции;
Люстры и различные светильники;
Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
Лестничные конструкции;
Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

Расклиниванием внутри отверстия распорной втулки.
С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

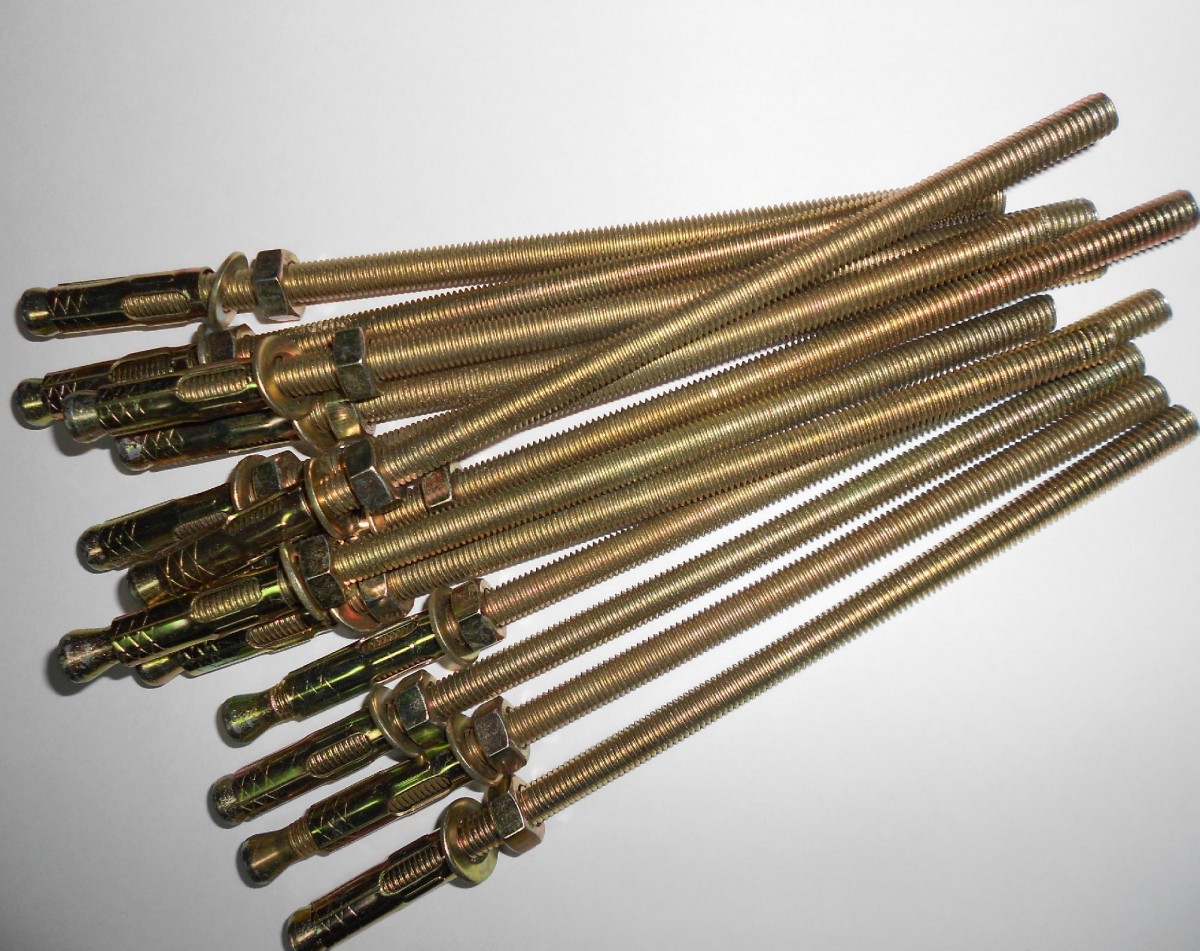

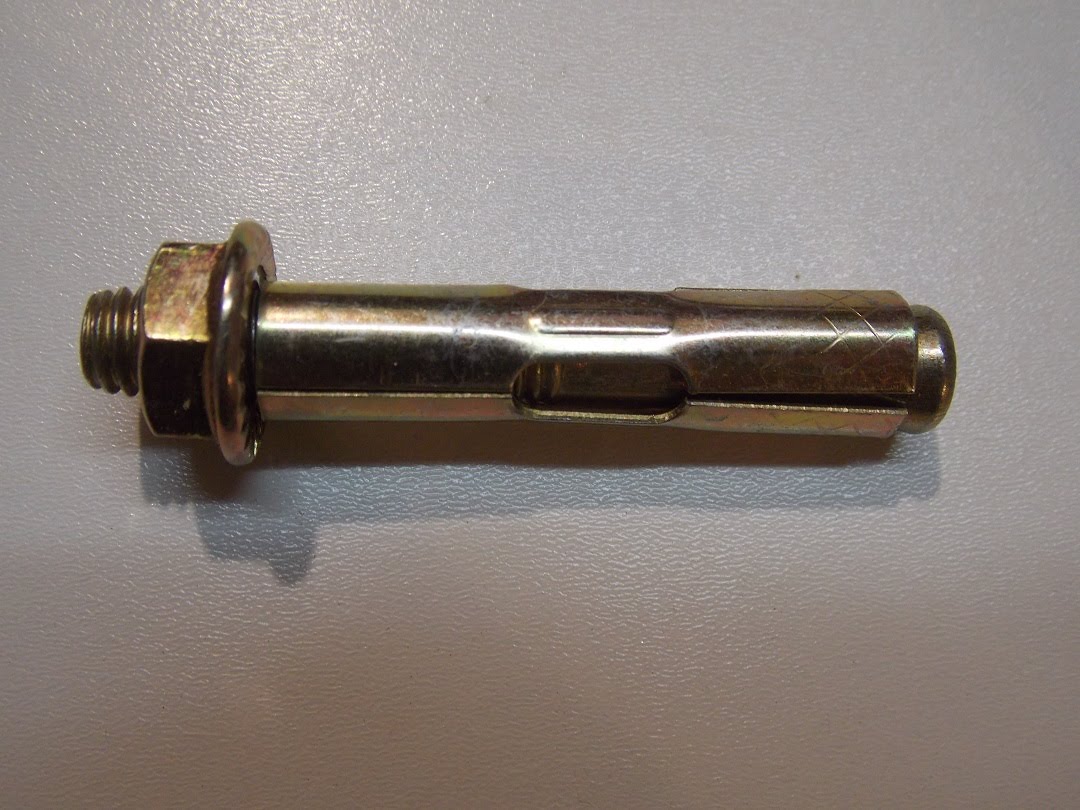

Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Cхема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

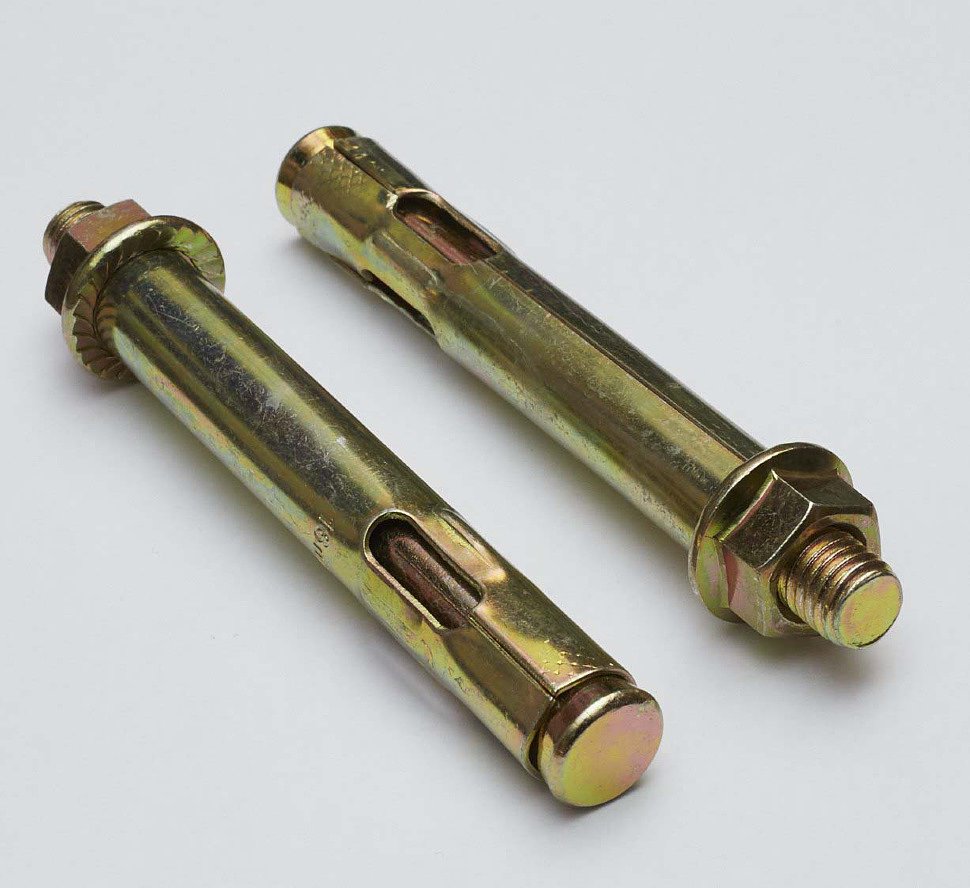

Конструкция анкера с болтом

Анкерный болт — самостоятельное изделие, состоящее из нескольких элементов. Достаточно иметь крепеж с размером, отвечающим расчетам, прикрепляемый элемент, рабочую поверхность и соответствующий ручной инструмент.

Дополнительного крепежа для узла не требуется. Это отличное преимущество перед сборными креплениями, где нужно еще подбирать размер одного элемента к другому.

Конструкция анкерного болта проста и состоит из:

болта, крепежного изделия с метрической резьбой за счет чего анкер и ввинчивается в подготовленное отверстие;
шайбы плоской, позволяющей распределять нагрузку на большую поверхность при затягивании болта;
конусной части, которая при ввинчивании болта поднимается вверх по резьбе и способствует распиранию трех крыльев втулки;
распорной втулки — цилиндрического элемента, который при распирании вживается в материал основания.

Варианты изготовления

Наиболее распространены следующие виды анкера для дерева:

болт с шестигранной головкой. Его применяют для крепления различных кронштейнов, пластин и других плоских и больших конструкций с проушинами к деревянным основаниям;
шпилька с гайкой, который вкручивается ключом (рожковым или разводным);
крюк, играющий роль прочного подвеса и подходящий для монтажа люстр, подвесных полок, фонарей и так далее;
кольцо выполняет те же функции, что и крюк. Главная его отличительная особенность — кольцо мешает подвешенному изделию соскочить с него при перемещении в пространстве (например, кольцо можно использовать при создании детских качелей). Для прикрепления к нему подвесной конструкции применяют резьбовые или пружинные карабины.

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

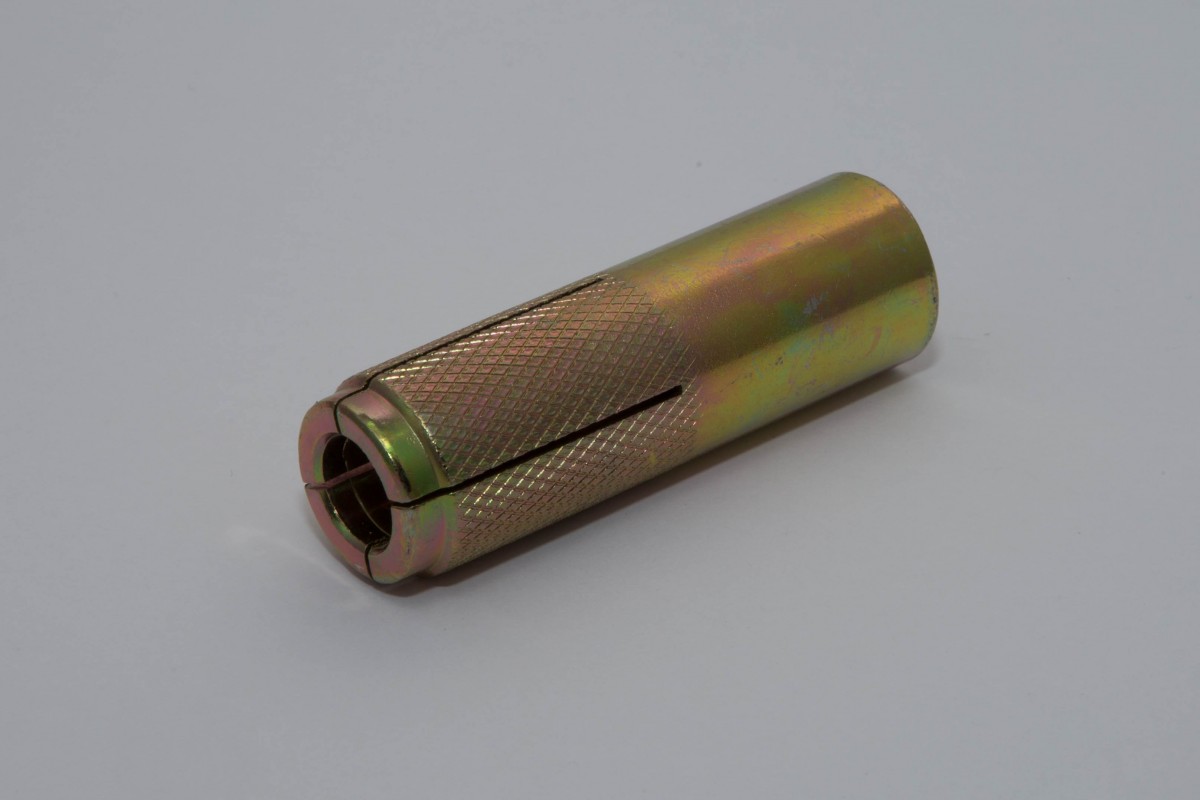

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

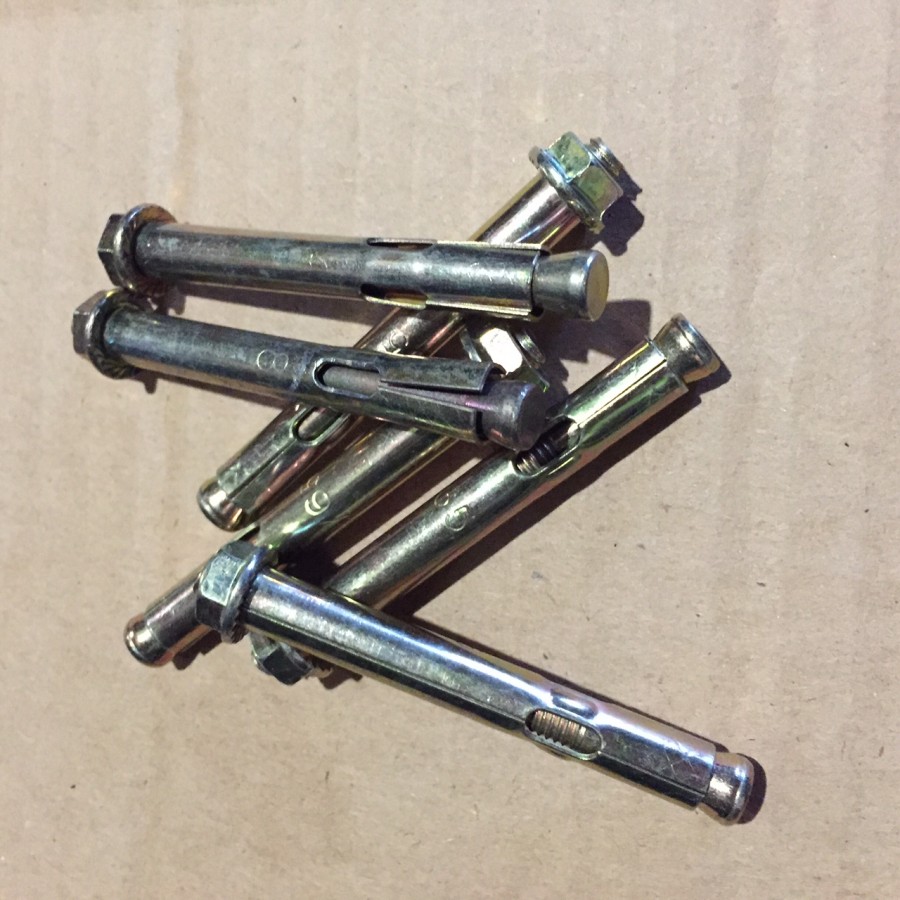

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

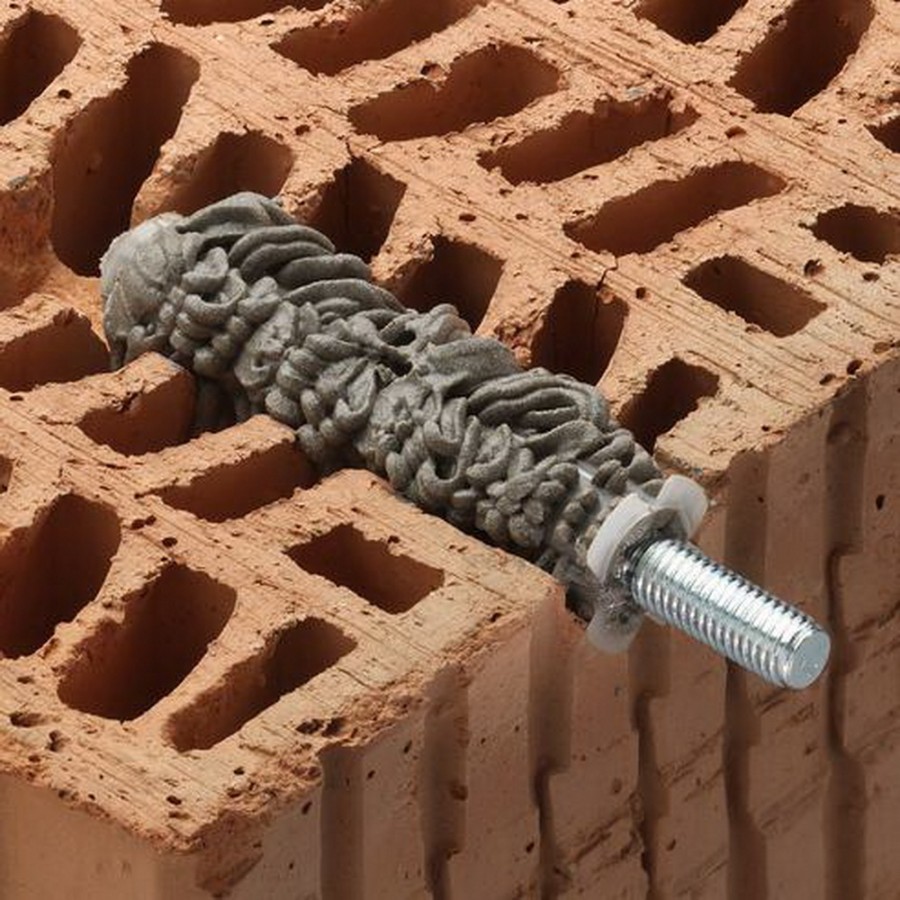

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером

Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Достоинства и недостатки анкерных соединений

Преимуществами подобных соединений являются:

обладают наилучшей нагрузочной способностью;
снабжаются широкой номенклатурой фиксирующих элементов;
возможность использования в различных условиях окружающей среды;
простота применения (отсутствует необходимость использовать специфическое оборудование для установки);
возможность применения для статических и динамических конструкций.

К недостаткам профессионалы относят:

необходимость аккуратной подготовки отверстий в прочных конструкциях;
тщательный подбор типа анкера;
более высокая стоимость.

Правильно подобранный анкерный крепёж позволит надёжно прикрепить конструкцию к стене потолку или полу. Он позволит получить долговечное и надёжное соединение.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

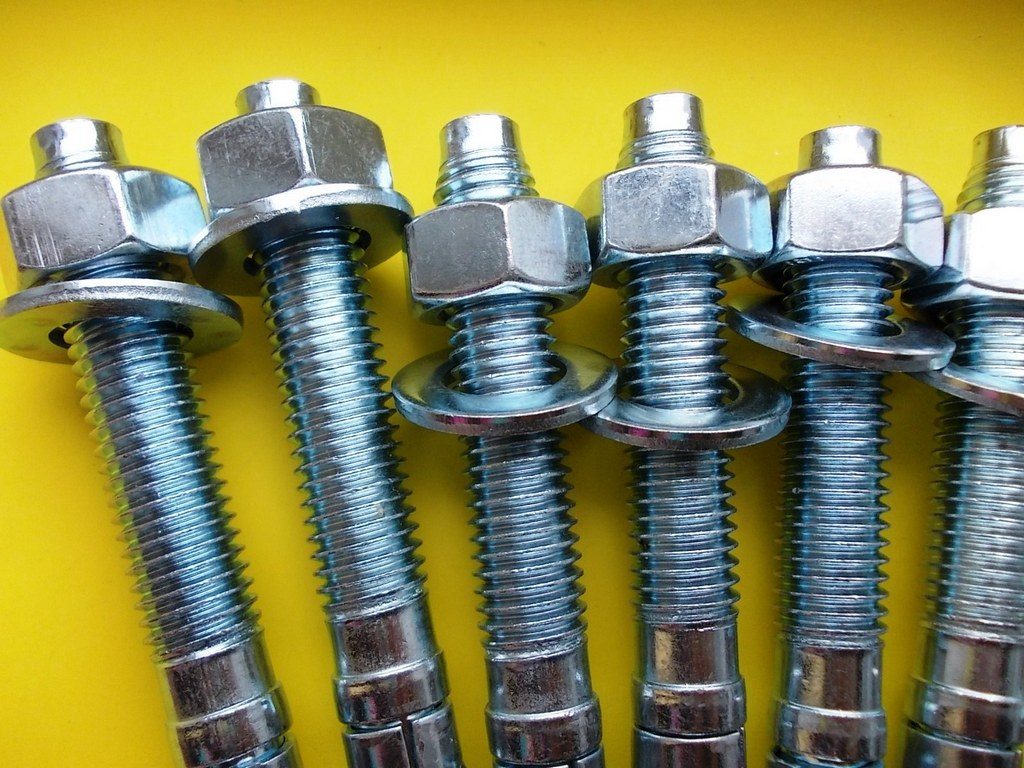

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

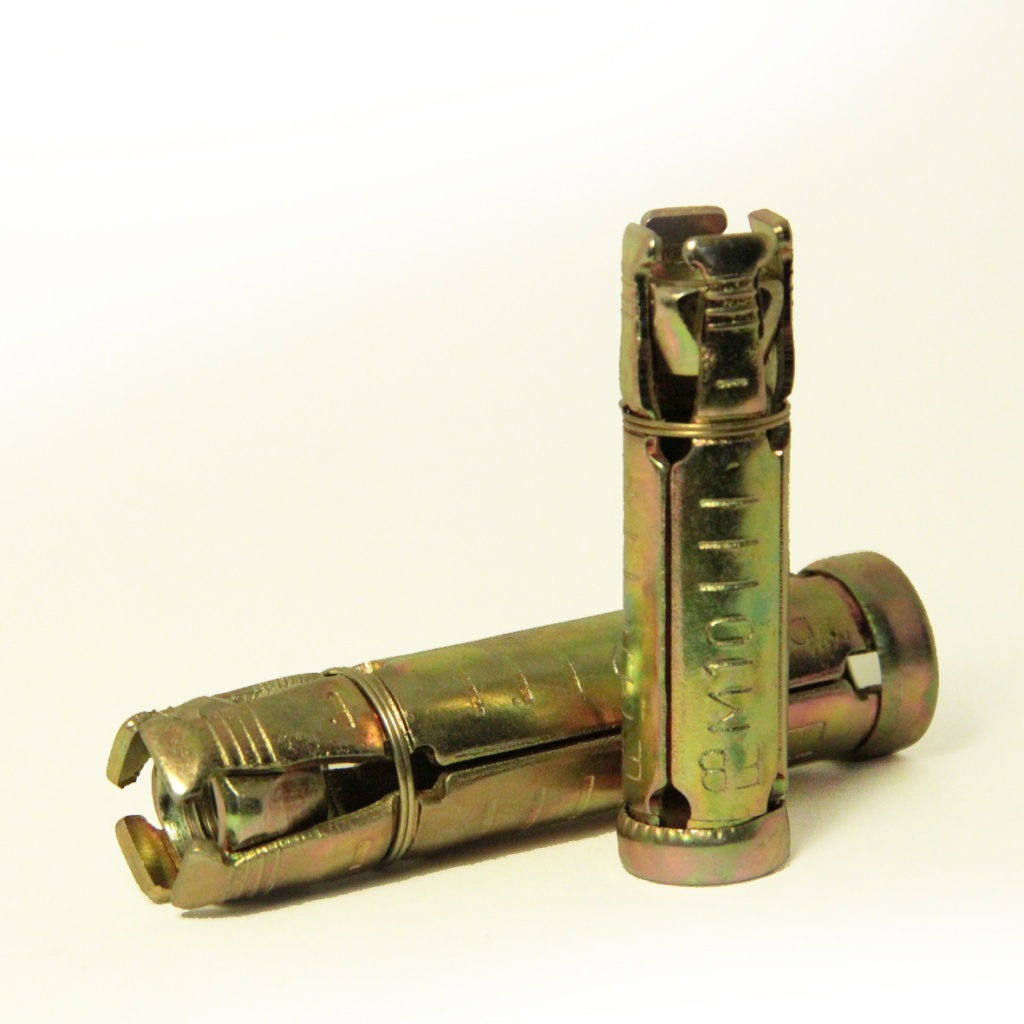

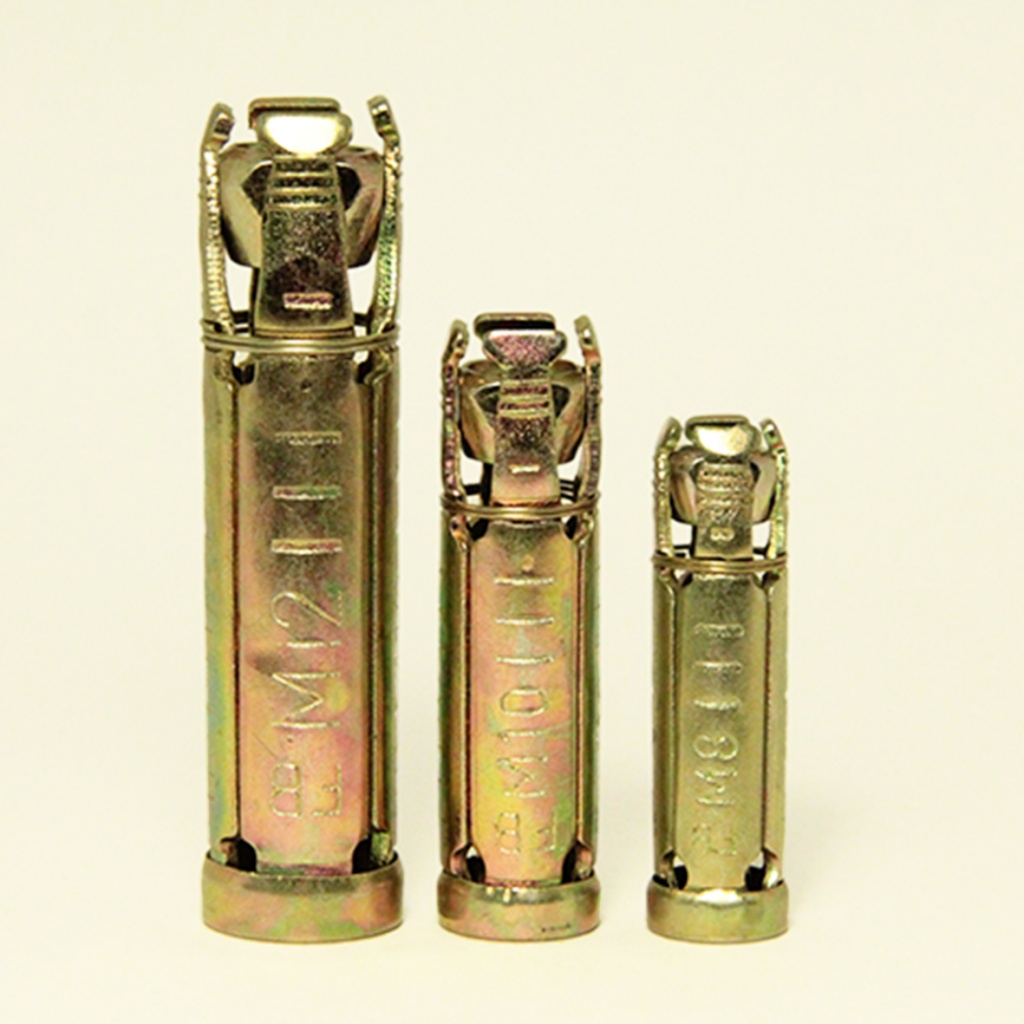

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

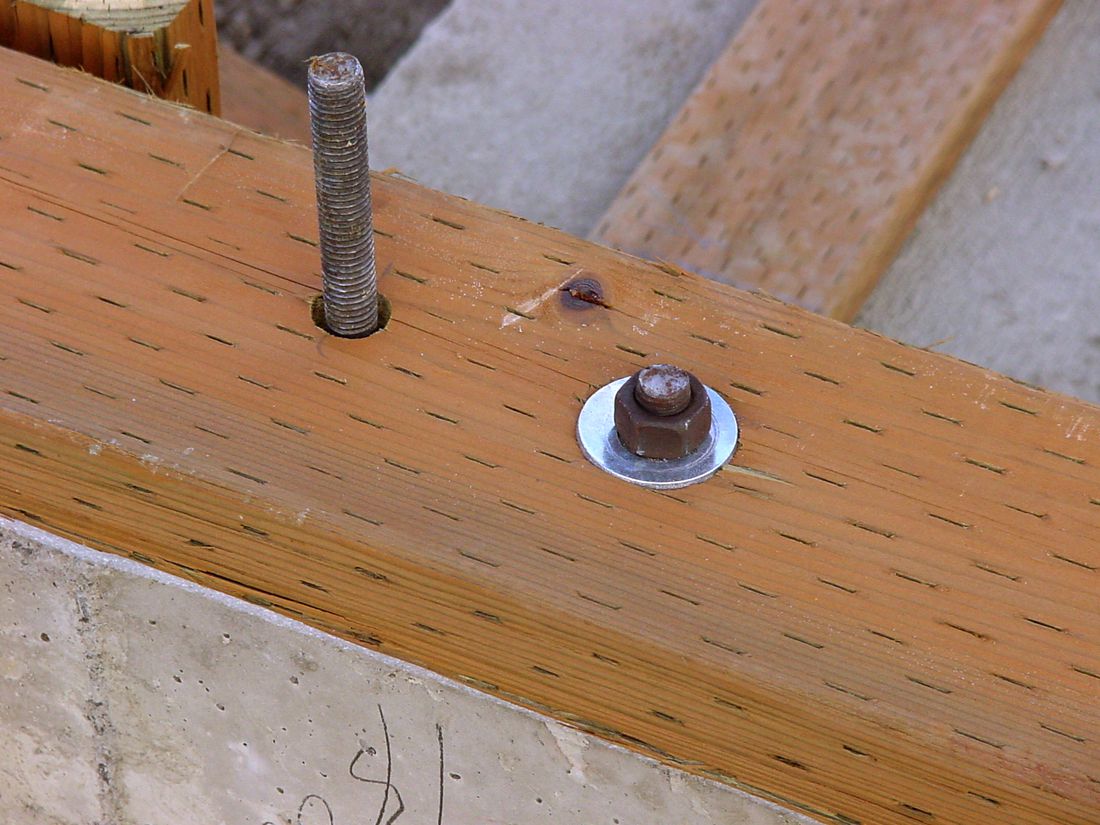

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

До заливки бетона крепятся изделия с загнутой шпилькой;
До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Виды анкерных болтов

Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.

Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см. По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.
Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.
Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.
Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.
Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.

Анкерные фундаментные болты и их применение

Бетонный фундамент используется для возведения стен дома или других объектов. Места соединения нижней части стены и верхней его части обычно усиливаются посредством специальных растворов на основе песка и цемента, но нередко их бывает мало. Иногда дополнительно требуются фундаментные болты. Они нужны для повышения стойкости строительных конструкций, имеют высокую прочность и специальную систему фиксации, которая работает по принципу якоря, который находится в надежном зацеплении со строительным материалом и входит в его структуру. Но чтобы такие болты эффективно решали свои задачи, их нужно правильно выбирать и устанавливать.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

вырывающая сила;
изгибающий момент;
крутящий момент;
комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

в величине изделия;
по назначению;
по материалу;
в величине закупочной партии
инновационных модификаций;
популярности производителей.

Более подробно про расчёт нагрузок анкерных болтов и цены на них рассказано тут.

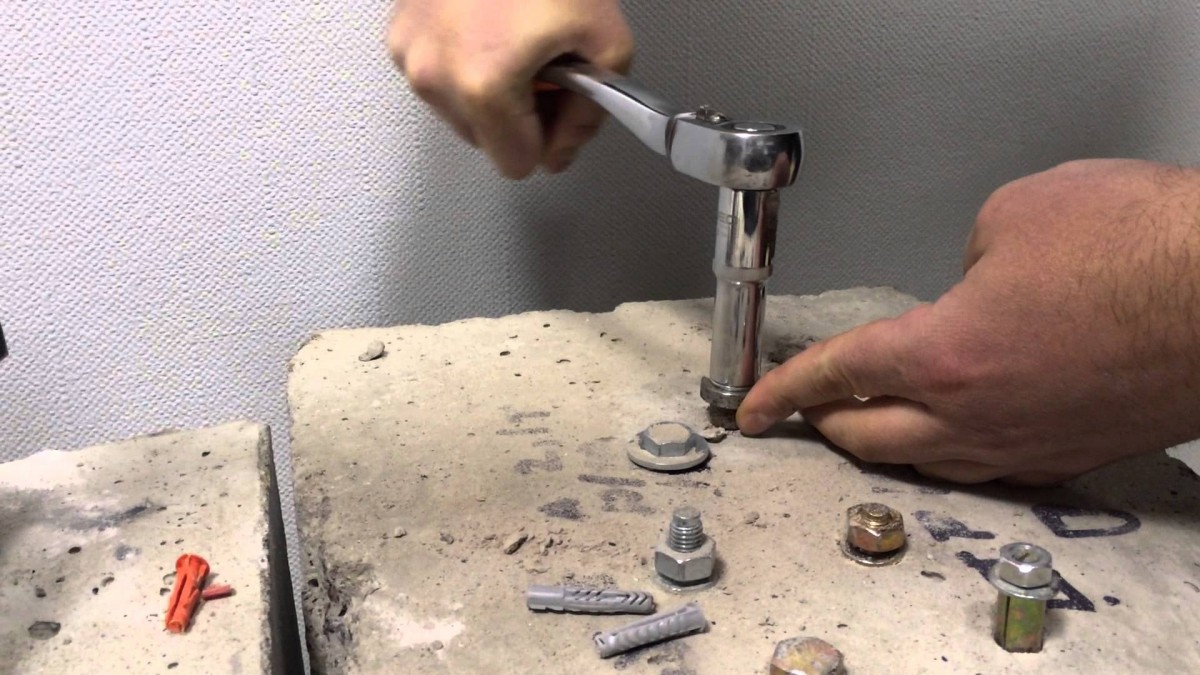

Правила монтажа анкера с гайкой

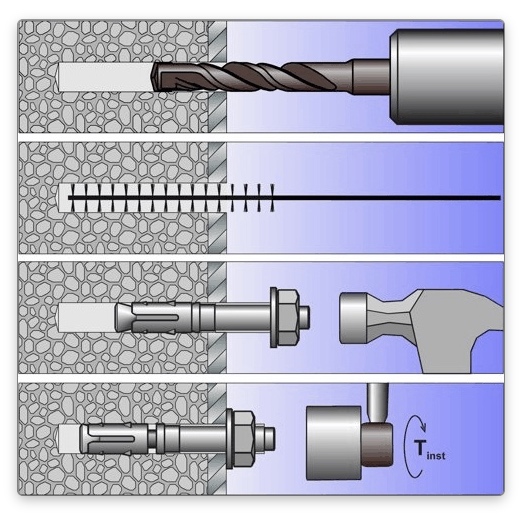

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
После подготовки отверстия, вставляется анкерный болт;
Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
Надевается шайба и накручивается гайка.

Из чего изготавливают анкерные болты для фундаментных работ?

Учитывая нагрузки и функции, которые возлагают на анкерные болты, крепежи изготавливают из высокопрочных материалов. Преимущественно выбирают сталь. Также производители предлагают ее разновидности для повышенной стойкости к перепадам температур, осадкам. Дополнительно болты проходят термическую обработку. Благодаря этому удается снизить вероятность разрыва соединения.

В зависимости от конструкции болта, выдерживаемых нагрузок, производителя отличается и стоимость крепежных изделий

При покупке фундаментных болтов важно убедиться, что они соответствуют стандартам ГОСТа и прошли все необходимые тестирования. Только после контроля качества детали можно применять для фундаментных работ

Фундаментные болты считаются долговечными и надежными. Из-за высокого спроса на высокопрочные болты выпускают различные виды крепежных систем, отличающиеся между собой функциями.

Анкер фундаментный крепится к опоре конструкции или элементами стен. В промышленных цехах с их помощью монтируют массивное оборудование.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них

При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

Выполнить на поверхности разметку и обозначить точки установки фиксатора.
Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
Подготовленное отверстие тщательно очистить от пыли или продуть.
Установить анкерный болт с фиксируемым элементом в сформированную полость.
Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение

Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Применение

Каждый тип разработанных анкеров применяется для решения конкретных задач. Поэтому перед началом работ необходимо определить для чего используется конкретный образец. Согласно утверждённому стандарту применение анкерных болтов осуществляется следующим образом:

закладной применяется на этапе заливки бетона или производстве кирпичной кладки;
распорный позволяет крепить массивные конструкции на бетонную или кирпичную основу;
клиновые используются в соединениях, в которых предполагаются большие нагрузки;
болты с кольцом или крюком необходимы для монтажа подвесных элементов, крепления шарнирных соединений, тросов, цепей или других натяжных конструкций;
рамный применяется для установки дверных проёмов, оконных рам;
с помощью фасадного анкера крепят различные элементы фасадов зданий;
потолочный анкер позволяет надёжно закрепить к потолку различные элементы подвесных конструкций (он должен выдержать вес любого выбранного изделия);
пружинные крепления используются для монтажа элементов к тонкостенным конструкциям.

Прежде чем приступить к выбору необходимого анкерного крепления необходимо проконсультироваться с профессионалами. Это поможет избежать серьёзных ошибок. Результат неправильного применения будет сложно исправить.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.

Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.

Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.

Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.

Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.

Анкерный болт
