Адгезиметры, работающие методом равномерного отрыва
К таковым можно отнести все модели, которые работают методом определения усилия сдвига, превышающего показатели прочности сцепления покрытия.
В нашей стране механические адгезиметры выпускаются компанией Константа. Среди линейки производителя наибольшей популярностью пользуется модель Константа АЦ – удобный инструмент для вычисления силы адгезионного сцепления между поверхностью и различными лакокрасочными материалами.
Само устройство изготавливается согласно ГОСТ 27325. Внутри корпуса модели находятся подпружиненная ручка, с внешней стороны которой размещается измерительная шкала, захват и грибок.
Грибок прислоняется к требуемому покрытию, после этого усилие отрыва создается за счет пружинно-винтового механизма. При этом его значение не должно быть больше 1800 H. Все показания измеряются в единицах механического напряжения, где допустимая погрешность достигает 0,5-2,0 Мпа. В случае удельного предельного усилия погрешность не должна превышать 6-10 Мпа. В наборе поставляется пара грибков различного диаметра.
Среди модельного ряда отечественного изготовителя имеются и более простые версии, к их числу относятся адгезиметры-решетки АР, которые применяются для оценки качества лакокрасочного покрытия. Устройства работают путем создания системы перпендикулярных надрезов. При помощи 4-палубной шкалы при визуальном осмотре оценивается качество покрытия.
Наиболее мощными устройствами считаются механические адгезиметры Elcometer, способные испытывать максимальное давление отрыва вплоть до 50 Мпа. В наборе имеется специальный упор, который размещается на рабочей поверхности. При помощи муфты он крепится к поворотной ручке, которая и создает требуемое усилие. Показания выводятся на ЖК-дисплей. Модель отлично подходит для оценки адгезии любых типов материалов, при этом погрешность измерений составляет 1 процент.

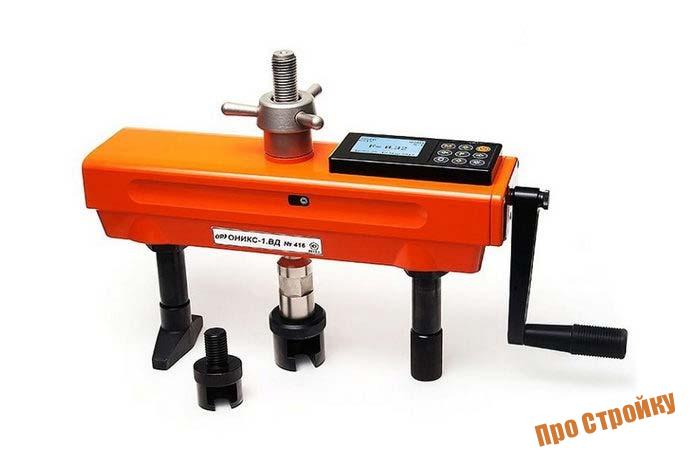

Хочется выделить и электронный адгезиметр ОНИКС-1.АП, который часто применяется в строительной области. Свое назначение инструмент чаще всего находит при оценке усилий отрыва различных поверхностных покрытий, будь то штукатурка, клеевые соединения, плитка, гидроизоляция и т.п. Программа нагрузки выбирается заранее, где в роли нагружаемого элемента выступает стальная пластина либо диск. При включении устройства все технологические параметры, будь то сила отрыва, текущее усилие, скорость и др. фиксируются в автоматическом режиме. Единственное, ход нагружаемого прибора нужно выбирать исходя из степени усилия отрыва!
После нескольких испытаний модель может в автоматическом режиме обрабатывать полученные данные. USB-разъем дает возможность подключать ОНИКС-1.АП к ноутбуку либо компьютеру. Работа осуществляется от аккумуляторной батареи.
Куда проще функционируют адгезиметры, проводящие испытания на кручение. К данной группе можно отнести приборы линейки ПСО, к примеру, ПСО МГ-4. Помимо определения адгезии, они применяются и для оценки качества крепления стальных элементов после пристрелки монтажными пороховыми пистолетами.
Устройства ПСО-серии имеют погрешность 2 процента, что объясняется сложностью считывания усилия отрыва при работе с вращающимися образцами. Что касается усилий, то модели рассчитаны на показания 50-10000 H.
Адгезиметр АДЭ-75 USB
Адгезиметр электронный АДЭ-75 USB предназначен для определения величины адгезии защитных покрытий из полимерных лент трубопроводов по ГОСТ Р 51164-98 (приложение Б метод А) или аналогичных покрытий
Важной особенностью, отличающей его от аналогов, является способность производить измерения адгезии в диапазоне от 0,01 до 75 кг. Кроме того, данный прибор может использоваться как электронный безмен для взвешивания груза с массой до 75 кг. Другой особенностью адгезиметра АДЭ-75 USB является возможность предварительной настройки порога усилия отслаивания для автоматического определения начала измерения, времени задержки после превышения порога усилия и времени измерения усилия отслаивания (адгезии)
После окончания измерения прибор автоматически вычисляет максимальное, среднее и минимальное интегральные значения величины усилия отслаивания. Прибор имеет встроенную память емкостью 30 измерений. Результаты измерений могут быть переданы на компьютер для просмотра в виде временного графика и (или) таблицы. Прибор оснащен встроенным термометром воздуха окружающей среды для контроля условий измерения адгезии. Зарядка прибора может осуществляется от любого порта USB либо от сети 220 В через адаптер питания
Другой особенностью адгезиметра АДЭ-75 USB является возможность предварительной настройки порога усилия отслаивания для автоматического определения начала измерения, времени задержки после превышения порога усилия и времени измерения усилия отслаивания (адгезии). После окончания измерения прибор автоматически вычисляет максимальное, среднее и минимальное интегральные значения величины усилия отслаивания. Прибор имеет встроенную память емкостью 30 измерений. Результаты измерений могут быть переданы на компьютер для просмотра в виде временного графика и (или) таблицы. Прибор оснащен встроенным термометром воздуха окружающей среды для контроля условий измерения адгезии. Зарядка прибора может осуществляется от любого порта USB либо от сети 220 В через адаптер питания.

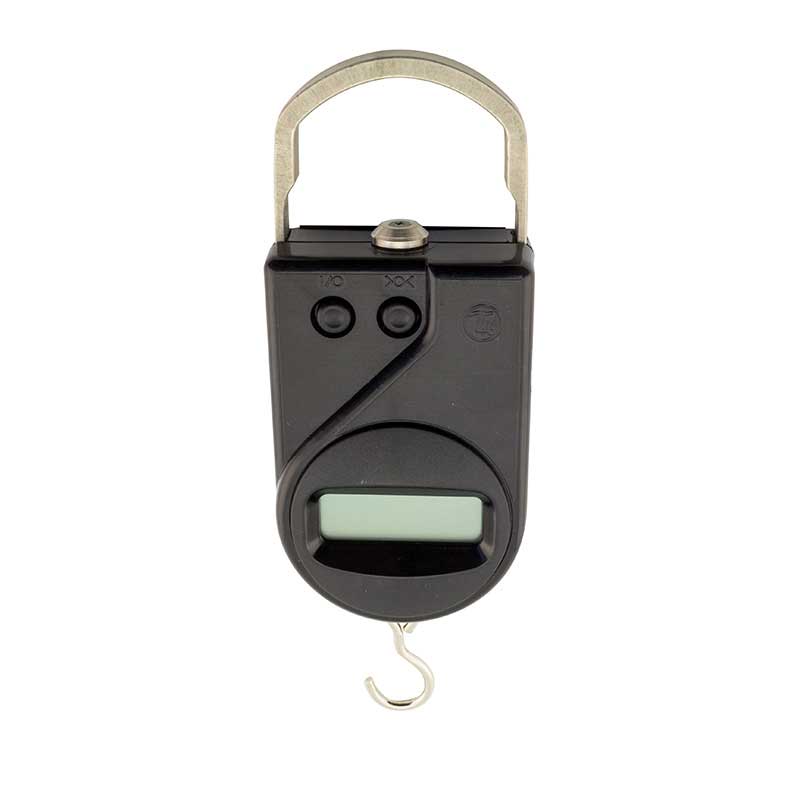

Электронный адгезиметр амц 2 50 – комфорт и легкость измерений
У адгезиметра амц 2 50 эргономичный дизайн. Многим специалистам он становится незаменимым помощником при решении задач в различных производственных сферах. Современный прибор этой модели экономит время при измерении качества изоляции, может заменить электронный безмен.
Надежный адгезиметр амц функционирует при 20 градусах мороза и 45 градусах жары, влагоустойчив, не боится частиц пыли.
Он укомплектован:
- звуковой сигнализацией событий,
- жидкокристаллическим индикатором без подсветки, мгновенно отражающим текущее значение прилагаемых усилий,
- усовершенствованным типом датчика,
- цифровой шкалой,
- USB-портом для подключения к персональному компьютеру.
Компьютерная обработка позволяет получить подробные сведения о результатах взвешивания от 0.05 до 50 кг, определения среднеинтегрального значения сцепления от 0.01 до 50 кг. Плюс к этому электронный адгезиметр модели АМЦ 2-50 предоставляет возможность визуализации и записи полученной информации, автоматического заполнения форм комплексных отчетов.
Адгезиметры, использующие метод равномерного отрыва
Сюда включают все адгезиметры покрытий, использующие метод измерения усилия сдвига, которое превышает прочность сцепления покрытий.
Отечественные механические адгезиметры производятся фирмой Константа. Наиболее популярным считается Константа АЦ – компактное приспособление, которое предназначено для определения силы адгезионного сцепления лакокрасочных покрытий. Прибор стандартизирован ГОСТ 27325. Он состоит из корпуса, в котором расположены грибок, захват и подпружиненная ручка, на боковой поверхности которой имеется измерительная шкала.
Грибок приклеивается к исследуемому покрытию, после чего пружинно-винтовым механизмом создаётся требуемое усилие отрыва (оно не превышает 1800 Н). Отсчёт показаний ведётся в единицах механического напряжения, погрешность отсчёта составляет 0,5…2 МПа, при предельном удельном усилии не более 6…10 МПа. В комплекте имеется два грибка разных диаметров. Константа АЦ компактна и проста в использовании, однако может применяться лишь при положительных температурах окружающей среды.

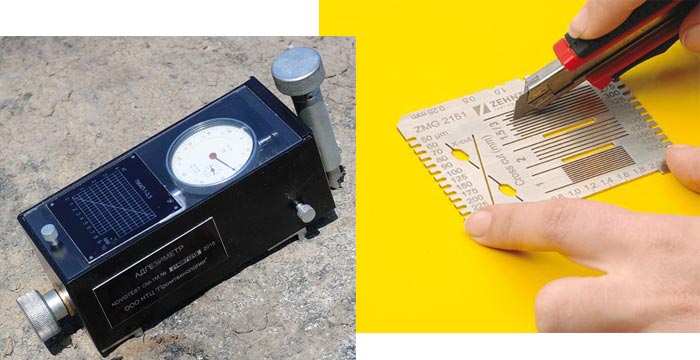

Более простые исполнения приборов от торговой марки Константа – адгезиметры-решётки АР – используются для оценки качества лакокрасочных покрытий методом последовательного получения системы взаимно перпендикулярных надрезов. По визуальному виду надрезов, используя специальную четырёхбалльную шкалу, судят о качестве покрытия.
Более мощными являются механические адгезиметры типа Elcometer, рассчитанные на максимальное давление отрыва до 50 МПа. Один из имеющихся в комплекте поставки упоров присоединяется к исследуемой поверхности, и при помощи муфты соединяется с поворотной ручкой, создающей необходимое усилие. Результат считывается на ЖК-дисплее. Прибор пригоден для оценки адгезии любых материалов, точность отсчёта составляет не менее 1%. Благодаря имеющемуся магнитному зажиму прибор можно использовать одной рукой.
В строительстве находит применение электронный адгезиметр типа ОНИКС-1.АП. Его используют для оценки усилия отрыва штукатурки и других поверхностных покрытий – гидроизоляции, плитки, клеевых соединений. В качестве нагружающего элемента применяется стальной диск или пластина, причём сама программа нагрузки может быть выбрана предварительно. В зависимости от усилия отрыва подбирается ход нагружающего устройства, а при запуске прибора все технологические параметры испытания – скорость, текущее усилие, сила отрыва – фиксируются автоматически. После проведения серии испытаний возможна автоматическая обработка результатов измерения. Питание от аккумуляторной батареи, а наличие универсального разъёма USB может быть использовано также для подключения электронного адгезиметра ОНИКС-1.АП к компьютеру или ноутбуку.
Гидравлический адгезиметр Elcometer 108
Elcometer 108 – универсальный адгезиметр отрывного типа для измерения прочности сцепления покрытий на плоских, выпуклых и вогнутых поверхностях. Рабочий диапазон усилия 0 – 25 Мпа и большой выбор выпуклых и вогнутых упоров (опция) дают возможность контроля адгезии покрытий на цистернах и трубопроводах, в том числе малого диаметра. Стандартный комплект с плоскими упорами подходит для порошковых и акриловых красок, эпоксидной смолы, грунтовки и других однослойных и многослойных покрытий.
Адгезиметр Elcometer 108 внесен в Госреестр средств измерений (№ 38268-15). Методика поверки содержится в МП 008.Д4-15. Российское свидетельство о поверке и калибровочный сертификат производителя поставляются по заявке. Межповерочный интервал – 2 года. Модель соответствует требованиям международного стандарта . Производство Elcometer – Великобритания. Гарантия 1 год.
Смотрите видео оценки величины адгезии с помощью «метода решётчатых надрезов»
| Видео.1. Оценка величины адгезии с помощью «метода решётчатых надрезов» |
Для определения степени адгезии использовали канцелярский |
Читайте далее:
|
Электронный адгезиметр амц 2 20 – достоверность плюс удобство
Вес электронного адгезиметра АМЦ 2-20 не более 320 граммов, а уровень погрешности ±0,01 кг, умножить на показание прибора и прибавить 0,01 кг. Эта модель предназначена для определения степени сцепления покрытия на разных конструкциях, оснащена звуковой сигнализацией событий.
С помощью адгезиметра АМЦ 2-20 максимально точно можно определить за определенный промежуток времени степень усилия отслаивания:
- минимальное,
- максимальное,
- среднеинтегральное.
Конструкция адгезиметра АМЦ 2-20, технические параметры датчика, комплект элементов позволяют использовать прибор при температуре до минус 20°С и плюс 45°С при превышении влажности, запыленности воздушной атмосферы.
Адгезиметр АМЦ отличается:
- пределом нагрузки до 20 кг,
- возможностью использования в качестве электронного безмена.
Принцип работы адгезиметра
Порой определить степень сцепления двух элементов, которые используются во время проведения определенных видов работ, используются специальные приспособления. Они дают точные показания и служат для того, чтобы конструкции были прочными и были способны прослужить долгие годы. Для этой цели широкое применение получило такое устройство, как адгезиметр. Чаще всего он используется во время проведения строительных работ. Благодаря нему есть возможность узнать, насколько сильно сцепляются отдельные виды предметов. Ведь от этого показателя зависит прочность конструкции здания.
Сцепление двух материалов невозможно определить на глаз. Ведь приблизительные показатели адгезии никому не нужны. Они должны быть максимально точными. Адгезиметр принцип работы имеет самых простой. Он во включенном состоянии определяет толщину, свойства соприкасающихся материалов, температуру поверхностей. Затем на небольшом экране выводятся все данные, которые позволяют определить, насколько прочно два материала сцепляются друг с другом.
ОБЩАЯ ЧАСТЬ
1.1. Технический регламент устанавливает проведение операционного контроля качества устройства гидроизоляции подземной части строящихся и реконструируемых зданий и сооружений с целью обеспечения нормативных требований к надежности и качеству строительной продукции.
1.2. Регламент предназначен для производственного персонала строек, осуществляющего операционный самоконтроль качества строительных работ, специалистов строительных организаций или специальных служб, привлекаемых со стороны, органов Госархстройнадзора, технического надзора заказчика и других городских структур, осуществляющих функции контроля (надзора) за качеством строительного производства.
1.3. Настоящий регламент распространяется на устройство гидроизоляции подземной части зданий (мастичная, оклеечная, дренажная, внутренняя при отрицательном давлении) при возведении и реконструкции зданий и сооружений.
1.4. Регламент составлен на основе требований СНиП 3.04.01-87 «Изоляционные и отделочные покрытия», ведомственных строительных норм (ВСН) на применение элементов дренажей.
Разработан: ГУП «НИИМосстрой» | Утвержден: Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли А. И. Воронин | Дата введения в действие: «30» июня 2000 г. |
1.5. При устройстве гидроизоляции из битумно-полимерных материалов, для укладки которых используется наплавляемый способ, следует руководствоваться «Правилами пожарной безопасности при производстве строительно-монтажных работ» ППБ-05-86, утвержденных Главным Управлением пожарной охраны МВД СССР 26.02.86 г. по согласованию с Госстроем СССР от 27.02.86 г. № ДП-1042-1 и «Правилами пожарной безопасности в Российской Федерации» ППБ-01-93, введенными в действие приказом МВД РФ № 536 от 14.12.93.
1.6. Под дренажной гидроизоляцией подразумевается монтируемые по вертикальным поверхностям фильтрующие элементы, являющиеся составной частью пристенных дренажей.
1.7. В Регламенте приведены наиболее принципиальные контролируемые параметры качества внутренней гидроизоляции. В существующих гидроизоляционных системах, основанных на применении различных материалов (цементосодержащих, мастичных, полимерных) могут вводиться дополнительные параметры качества, характерные для каждой конкретной системы.
Немного подробнее об устройстве
Чаще всего они используются при проведении лабораторных, ремонтных и строительных работ.
Их работа основывается на методах:
- отрыва,
- ультразвукового или магнитного определения,
- сдвига, решетчатого или параллельного надреза.
Правильное использование средств измерений зависит от индивидуальных особенностей конструкции изделия, его принципа действия, назначения.
Они бывают:
- механическими,
- электронными,
- гидравлическими.
Одни приборы предназначены для проверки лакокрасочных покрытий, другие – строительных составов, пленок, изоляции и других материалов. Для правильного выбора необходимо знать, как и что измеряется адгезиметром конкретного вида.
Адгезиметр Константа-АЦ
Механический адгезиметр Константа-АЦ предназначен для контроля величины адгезии (силы сцепления) лакокрасочных и других покрытий с основанием и между слоями, а также когезии материалов. В основу работы прибора положен принцип измерения удельного усилия отрыва покрытия от подложки, либо для когезионного разрушения покрытия. Цилиндрический тестовый образец (грибок) приклеивается к испытуемому покрытию, участок покрытия вокруг образца (грибка) подрезается до подложки, к образцу присоединяется прибор адгезиметр и с его помощью образец оттягивается от тестируемой поверхности. Сила, прилагаемая к образцу, увеличивается, пока образец не оторвется вместе с куском покрытия или не будет достигнута установленная заранее величина. Сила, которая потребовалась для отрыва образца (или же сила, которую образец выдержал), характеризует предел прочности покрытия на разрыв, измеряемый в МПа.
Благодаря применению быстрополимеризующихся клеев можно довольно оперативно контролировать процесс адгезии. Прибор соответствует ГОСТ 32299 (способ 9.4.2), ГОСТ 27325, ISO 4624 (метод 9.4.2), ISO 16276-1, ASTM D 4541, ASTM D 7234.
Технические характеристики адгезиметра АМЦ-1 приведены в таблице
| Параметр | Грибок №1 | Грибок №2 |
| Усилие отрыва, кг | до 1800 | |
| Диаметр основания для образцов (грибков), мм | 15, 1 | 19, 5 |
| Удельное усилие отрыва Fy, Мра | до 10 | до 6 |
| Цена деления, Мра | 1 | 2 |
| Габаритные размеры (диаметр х высота), мм | не более 52 х 150 | |
| Масса, кг | не более 1 |
Комплект поставки:
- адгезиметр;
- грибок: №1 – 3 шт., №2 – 3 шт.;
- 2 балеринки для вырезания участка контроля;
- клей эпоксидный двухкомпонентный;
- циакриновый клей;
- футляр;
- руководство по эксплуатации.
Видеоинструкция по применению адгезиметра Константа-АЦ
Подпишитесь на наш канал YouTube
Купить адгезиметр Константа-АЦ можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра Константа-АЦ указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.
Адгезиметр Константа-АЦ можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
Адгезиметр Elcometer 107
Адгезиметр Elcometer 107 используется для определения устойчивости покрытий к отслаиванию методом решетчатых надрезов описанному в ГОСТ 31149-2014 и международных стандартах EN 13523-6, ISO 2409 и ISO 16276-2. Данный метод применим для контроля адгезии однослойных и многослойных ЛКП на твердых и мягких (дерево, штукатурка) основаниях.
Максимальная толщина тестируемого покрытия – 250 мкм. Прибор не применим для текстурированных и шероховатых покрытий. Производство Elcometer – Великобритания. Срок гарантии – 1 год. Сертификат о калибровке поставляется по заявке. Elcometer 107 выпускается в нескольких модификациях с разными диапазонами измерений.
Классификация сил адгезионного взаимодействия и способы их оценки
Выделяют следующие виды механизмов адгезионной связи:
- Электромагнитный, который действует на поверхности контакта двух тел, очищенных от загрязнений, окислов и т. д. На практике такая связь встречается редко, в основном на межатомном уровне.
- Электростатический, проявляющийся во взаимодействии пар ионов с противоположным знаком. Характерен для поверхностей, способных активно накапливать при трении электростатические заряды.
- Металлический, при которых на ряде участков контактируемых изделий происходит молекулярное сцепление поверхностей, локализуемое в поверхностных слоях.
- Ковалентный, когда молекулярное сцепление происходит под влиянием сильных поперечных сил, прикладываемых к фрикционному контакту: под действием этих сил совершается взаимный переход электронов с одной поверхности на другую, т. е., диффузия.
Соответственно этому существует и несколько принципов измерения усилия адгезионного сцепления. Все они учитывают изменение реальной площади контакта под воздействием внешних сил, возникающие при этом напряжения, а также изменение основных показателей поверхностных плёнок и микрогеометрии контакта.
Коэффициент адгезии зависит от:
- Микротвёрдости поверхности по Виккерсу: с повышением твёрдости и модуля упругости адгезия снижается;
- Кристаллической структуры контактируемых материалов;
- Шероховатости смежных поверхностей;
- Состава атмосферы, где происходит контакт.
С учётом этого применяются два расчётных способа оценки силы адгезии. При первом из них определяется коэффициент адгезии k, который зависит от твёрдости по Виккерсу HV зависимостями вида:
k = (140,2878/HV) – 0,1648, если HV < 400;
k = 1/(0,0694HV-23,3015), если HV < 400.
При втором методе определяется адгезионный параметр Θ, служащий критерием влияния на износ и сцепление именно адгезии, а не поверхностных неровностей. Θ предлагается рассчитывать по формуле
Θ = Е·z1,5/β0,5γ, где:
— Е – модуль упругости;
— z – наибольший радиус кривизны поверхностей (можно использовать стандартный параметр Ra);
— β – среднее значение радиуса кривизны профиля;
— γ – энергия отрыва одной поверхности от другой.
Если Θ > 10, то адгезия несущественна, и её можно не учитывать.
Сложность всех расчётных методов заключается в способе оценки результата. Поэтому на практике используются адгезиметры, реализующие разные технологии определения прочности сцепления поверхностей. В качестве критерия выбирается время, сила или энергия, а для динамических систем – ещё и количество циклов до разрушения.
Роликовый адгезиметр рн – гарантия точной оценки разрушения
Адгезиметр рн оптимально подходит для измерения сцепления лакокрасочных покрытий на изделиях с плоской поверхностью. Направляющий ролик, встроенный в корпус, обеспечивает устойчивость средству измерения, возможность равномерной нагрузки.
Благодаря плоским поверхностям во время испытаний создается одинаковое давление на всем участке образца. Для измерения степени прилипания используется технология надреза в виде решетки. Адгезиметр рн прорезает облицовочную толщину износостойкой фрезой с несколькими лезвиями, перпендикулярно сдвигая покрытие вдоль основания.
В баллах оценивается уровень разрушения, который может быть:
- адгезионным,
- когезионным,
- смешанным.
Виды адгезиметров
На рынке представлено множество видов адгезиметров. Они обладают собственными особенностями конструкции. Выделяют следующие типы адгезиметров:
Адгезиметр механический
Данный вид приборов предназначен для того, чтобы определить уровень сцепления лакокрасочного покрытия и отдельного вида материала. Данный вид адгезиметра является незаменимым при работе с металлическими материалами. Принцип его работы заключается в том, что он прикрепляется к поверхности определенного материала и снимает все показания. После этого строитель получает итоговое значении адгезии.
Адгезиметр электронный
Данный вид прибора является удобней, чем его предшественник, представленный механическим адгезиметром. Сегодня чаще всего строители и другие виды работников используют именно его для того, чтобы во время строительного процесса получать наиболее точные показатели. Его не обязательно использовать только га ровных поверхностях. Они применяется на округленных основаниях. Главным его преимуществом является то, что он может работать даже без наличия дополнительных источников питания. Во время работ нет необходимости искать место для его подключения, потому что он работает в автономном режиме. Благодаря такому прибору определяется и минимальное значение и максимальное.
Адгезиметр гидравлический
Данный вид адгезиметра используется в большинстве случаев на ровных типах поверхностей. В редких случаях его используют для вогнутых материалов. Данное измерительное оборудование работает в автономном режиме. Нет необходимости на строительной площадке искать источники питания для него. Для больше достоверности показателей его есть возможность оснастить дополнительной системой измерения показателей. Он применяется даже в местах, где есть опасность взрыва.
