Ацетиленовый генератор

Устройство аппарата для газосварки

Самым несложным является устройство сухого типа производства ацетилена. Генератор сухого типа состоит из компонентов, которые описаны ниже:

• Емкость с карбидом. Он оснащен плотно закрывающейся крышкой.
• Корпус баллона. Он заполнен водой на пятьдесят процентов. Пространство сверху остается для образования газа.
• Дозатор-питатель. Он подает время от времени карбид в баллон.
• Решетка из антикоррозийной стали. Она находится на дне баллона. Здесь смешивается карбид и вода.
• Шламосборник.
• Обратный клапан. Он поставляет газ в шланг для сварки или резки и других действий.
• Механический измеритель давления или манометр.
• Номер завода, изготовившего его.
• Год выпуска генератора.
• Давление, при котором он работает.
• Количество загружаемого карбида. Указывается в килограммах.
• Предел температур. Условия, в которых генератор будет работать исправно.
• Марка баллона.

В общем заправка таких генераторов происходит следующим образом. Через горло устройства залить воду. Когда она попадает в переливную трубку, то переливается в промыватель. Переливная заглушка создана для контролирования заполнения. Карбид кальция загружается в специальную корзину. Прижимается специальной крышкой с мембраной. Закручивается винтом.

Устройство ацетиленового генератора

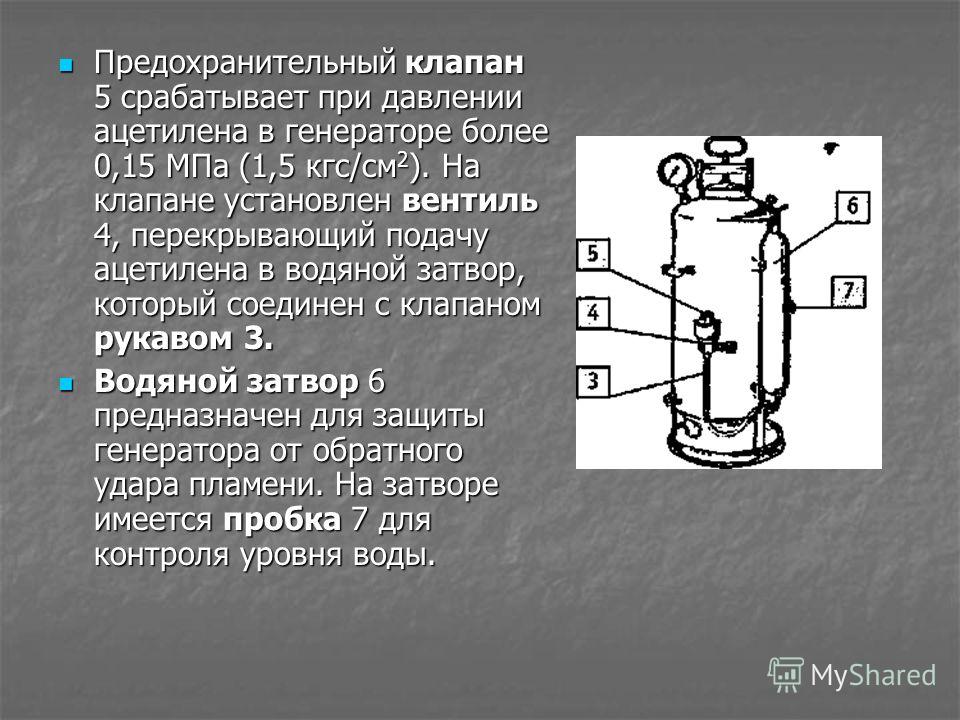

Важной частью любого такого газогенератора является предохранительная заглушка. Она защищает от поступления пламени при обратном ударе

А также не дает проникнуть внутрь аппарата воздуху из рабочей части агрегата. Тем самым он предохраняет баллон от взрыва.

Когда происходит обратный удар, образуется огонь внутри резака, и он расходится по шлангу внутрь баллона. Горящий газ после удара возвращается в шланг. Если нет предотвращающего поступление горящего газа затвора, он попадает в рабочий агрегат.

Обратные клапаны подразделяются на жидкостные или наполненные водой, и сухие, то есть механические. Клапаны, ключевую роль в которых играет вода изготовляются для ацетиленовых генераторов АСП 10.

Агрегат имеет форму цилиндра. В нем присутствует верхнее и нижнее дно. Нижнее дно имеет обратный клапан. Он изготовлен в виде емкости и обрезиненного клапана с колпачком. Колпачок не дает подыматься обратному клапану.

В верхней части такого затвора находится преграждающее пламя устройство, а в нижней – рассекатель. Этот цилиндр заполняется водой. А газ проходит, которой подходит по трубке, проходит через обратный клапан вверх. Там он проходит сквозь отражатель и уходит в резак или горелку через специальный кран.

Когда происходит обратный удар, срабатывает обратный клапан. Он падает вниз и не дает ацетилену проникнуть из генератора в затвор.

Самодельный генератор в работе

Огонь устраняется выбросом воды. За счет образовавшегося давления воду выбрасывает вверх. После срабатывания обратного клапана жидкость необходимо дополнять до уровня расходного клапана. Если будет недоставать воды, газ начнет поступать в атмосферу через затвор.

Конструкция ацетиленового генератора для «мокрого процесса» получения ацетилена немного изменена. На дне баллона помещается емкость с карбидом. В нее поставляется время от времени вода. Вода попадает туда через реторту. Верх баллона служит для сбора газа. Ацетилен подымается по трубе через слой воды прямо к точке отбора. Движением вверх он вытесняет воду вниз. Таким образом происходит постоянная подача карбида и образование газа. Такой способ считается наилучшим.

В смешанном типе генераторов заправка газом происходит следующим образом. К аппарату «мокрого процесса» добавлен вытеснитель. Он снижает уровень образования воды при выходе газа, тем самым процесс ацетиленообразования замедляется. Когда давление в баллоне понижается, уровень воды повышается. Вода снова поступает в камеры ацетиленообразования.

Недостаток такого аппарата в том, что при сильной зашлакованности, происходит смещение задвижки. В результате это смещение нельзя восстановить в нормальное положение. После него начинают происходить потери давления. Баллон приходится встряхивать постоянно.

Как самому сделать водородный сварочный аппарат

Сварка водородом пригодится любому умельцу. Водородный резак является недешевым оборудованием. Кроме того, доступные в продаже аппараты зачастую оказываются непригодными для пайки мелких деталей, особенно для ювелирных изделий.

Выходом из этой ситуации является изготовление атомно-водородной сварки своими руками. Все детали, необходимые для создания такого прибора можно легко приобрести в любом хозяйственном магазине. Итак, давайте рассмотрим, как это сделать в домашних условиях.

Основная емкость

Установка для сварки при помощи водорода. Аппарат водородной сварки работает в результате горения водорода, благодаря диссоциации водного раствора щелочи.

Этот процесс осуществляется в емкости, для которой отлично подойдет пол литровая банка. Ее необходимо закрыть пластмассовой крышкой с двумя отверстиями, проделанными для вывода контактов от электродов.

Все выводы необходимо плотно загерметизировать. Для этих целей подойдет клей «Момент».

В качестве электродов можно использовать четырехсантиметровые полоски из нержавеющей стали. Для наибольшей производительности сварочного аппарата требуется задействовать весь объем жидкости.

Для этого пластины просверливаются по верхнему и нижнему краю и соединяются между собой диэлектрическими шпильками. На получившемся блоке делаются клеммы: два минуса, расположенные по краям, и полюс между ними.

Каждая клемма загибается и фиксируется на емкости болтом. На эти болты будут накидываться клеммы от источника питания.

Емкость необходимо заполнить с помощью шприца рабочей жидкостью через штуцер отвода газов. Электролит представляет собой 8-10% смесь гидроокиси натрия в дистиллированной воде. При работе электролизера температура рабочей жидкости щелочного раствора обычно не превышает 80 °С.

Гидродозатором выступает второй сосуд. В нем газы насыщаются парами горючих веществ. Затем полученная смесь направляется в третью емкость, наполненную обычной водой. Она выполняет функцию затвора для выхода газов.

В качестве сопла, через которое буду выходить кислород, водород и горючие вещества, может быть использована обычная медицинская игла.

Источник тока для атомно-водородной сварки

В качестве источника тока может использоваться обычный аккумулятор на 12 вольт. Этот вариант отлично подойдет для работы с металлом фиксированной толщины.

Его недостатком является отсутствие возможности контроля силы пламени горелки, так как ее производительность определяется выработкой водорода и кислорода, зависящей от силы тока.

Выбор зарядного устройства для автомобильных аккумуляторов будет более предпочтительным. Для работы с тонкими металлическими пластинами или ювелирными изделиями зарядку можно настроить на 3 вольта.

Запитать кислородом водородную сварку можно от обычной сети в 220 В, что позволяет использовать данный аппарат в домашних условиях.

Обменная камера

Принципиальная схема аппарата водородной сварки. Для отбора водорода и кислорода, подаваемого в горелку, используется еще одна емкость – обменная камера. Внутри нее необходимо проделать 3 отверстия:

• для заправки рабочей жидкостью;
• снизу штуцер для подачи рабочей жидкости в основную емкость;
• штуцер для подачи газовой смеси на сопло.

Конструкцию дополнительной емкости также необходимо тщательно загерметизировать. Через водородные затворы водородного генератора не должны просачиваться газы и жидкость. Это также решается с помощью «Момента».

Изготовление горелки

Для изготовления горелки можно использовать обычный резиновый шланг. Именно по нему водород и кислород будут транспортироваться от обменной камеры к соплу. В качестве сопла можно применить иглу от шприца или капельницы. Последняя будет более предпочтительным выбором, так как стенки этой иглы толще.

Шланг необходимо плотно закрепить со штуцером обменной камеры и основанием иглы. Это достигается при помощи хомутов. После завершения всех операций по сборке аппарата можно приступать к его испытанию.

Классификация ацетиленовых генераторов

Согласно ГОСТ 5190, классификация ацетиленовых генераторов может происходить
по следующим параметрам: по давлению ацетилена, по производительности, по способу
применения, по принципу действия.

1. По давлению получаемого ацетилена различают генераторы низкого давления
– до 0,01МПа, среднего давления – от 0,07МПа до 0,15МПа и высокого давления
– свыше 0,15МПа.

2. По производительности, существующие ацетиленовые генераторы синтезируют
от 0,3 до 160м3/ч ацетилена.

3. По способу применения генераторы подразделяются на передвижные и стационарные.
Производительность передвижных генераторов составляет 0,3-3м3/ч, а производительность
стационарных генераторов составляет 5-160м3/ч.

4. По принципу действия ацетиленовые генераторы классифицируются на работающие
по принципам:
а) КВ – карбид в воду;
б) ВК – вода на карбид с вариантом “мокрого” процесса;
в) ВК – вода на карбид с вариантом “сухого” процесса;
г) ВВ – вытеснение воды;
д) ПК – принцип комбинированный, сочетающий схемы “вода на карбид”
и “вытеснение воды”.
Именно от принципа действия зависит устройство и работа ацетиленовых генераторов.

Устройство аппарата для газосварки

Самым несложным является устройство сухого типа производства ацетилена. Генератор сухого типа состоит из компонентов, которые описаны ниже:

• Емкость с карбидом. Он оснащен плотно закрывающейся крышкой.
• Корпус баллона. Он заполнен водой на пятьдесят процентов. Пространство сверху остается для образования газа.
• Дозатор-питатель. Он подает время от времени карбид в баллон.
• Решетка из антикоррозийной стали. Она находится на дне баллона. Здесь смешивается карбид и вода.
• Шламосборник.
• Обратный клапан. Он поставляет газ в шланг для сварки или резки и других действий.
• Механический измеритель давления или манометр.
• Номер завода, изготовившего его.
• Год выпуска генератора.
• Давление, при котором он работает.
• Количество загружаемого карбида. Указывается в килограммах.
• Предел температур. Условия, в которых генератор будет работать исправно.
• Марка баллона.

В общем заправка таких генераторов происходит следующим образом. Через горло устройства залить воду. Когда она попадает в переливную трубку, то переливается в промыватель. Переливная заглушка создана для контролирования заполнения. Карбид кальция загружается в специальную корзину. Прижимается специальной крышкой с мембраной. Закручивается винтом.

Устройство ацетиленового генератора

Важной частью любого такого газогенератора является предохранительная заглушка. Она защищает от поступления пламени при обратном ударе

А также не дает проникнуть внутрь аппарата воздуху из рабочей части агрегата

Тем самым он предохраняет баллон от взрыва

А также не дает проникнуть внутрь аппарата воздуху из рабочей части агрегата. Тем самым он предохраняет баллон от взрыва.

Когда происходит обратный удар, образуется огонь внутри резака, и он расходится по шлангу внутрь баллона. Горящий газ после удара возвращается в шланг. Если нет предотвращающего поступление горящего газа затвора, он попадает в рабочий агрегат.

Обратные клапаны подразделяются на жидкостные или наполненные водой, и сухие, то есть механические. Клапаны, ключевую роль в которых играет вода изготовляются для ацетиленовых генераторов АСП 10.

Агрегат имеет форму цилиндра. В нем присутствует верхнее и нижнее дно. Нижнее дно имеет обратный клапан. Он изготовлен в виде емкости и обрезиненного клапана с колпачком. Колпачок не дает подыматься обратному клапану.

В верхней части такого затвора находится преграждающее пламя устройство, а в нижней – рассекатель. Этот цилиндр заполняется водой. А газ проходит, которой подходит по трубке, проходит через обратный клапан вверх. Там он проходит сквозь отражатель и уходит в резак или горелку через специальный кран.

Когда происходит обратный удар, срабатывает обратный клапан. Он падает вниз и не дает ацетилену проникнуть из генератора в затвор.

Самодельный генератор в работе

Огонь устраняется выбросом воды. За счет образовавшегося давления воду выбрасывает вверх. После срабатывания обратного клапана жидкость необходимо дополнять до уровня расходного клапана. Если будет недоставать воды, газ начнет поступать в атмосферу через затвор.

Конструкция ацетиленового генератора для «мокрого процесса» получения ацетилена немного изменена. На дне баллона помещается емкость с карбидом. В нее поставляется время от времени вода. Вода попадает туда через реторту. Верх баллона служит для сбора газа. Ацетилен подымается по трубе через слой воды прямо к точке отбора. Движением вверх он вытесняет воду вниз. Таким образом происходит постоянная подача карбида и образование газа. Такой способ считается наилучшим.

В смешанном типе генераторов заправка газом происходит следующим образом. К аппарату «мокрого процесса» добавлен вытеснитель. Он снижает уровень образования воды при выходе газа, тем самым процесс ацетиленообразования замедляется. Когда давление в баллоне понижается, уровень воды повышается. Вода снова поступает в камеры ацетиленообразования.

Недостаток такого аппарата в том, что при сильной зашлакованности, происходит смещение задвижки. В результате это смещение нельзя восстановить в нормальное положение. После него начинают происходить потери давления. Баллон приходится встряхивать постоянно.

Классификация ацетиленовых генераторов

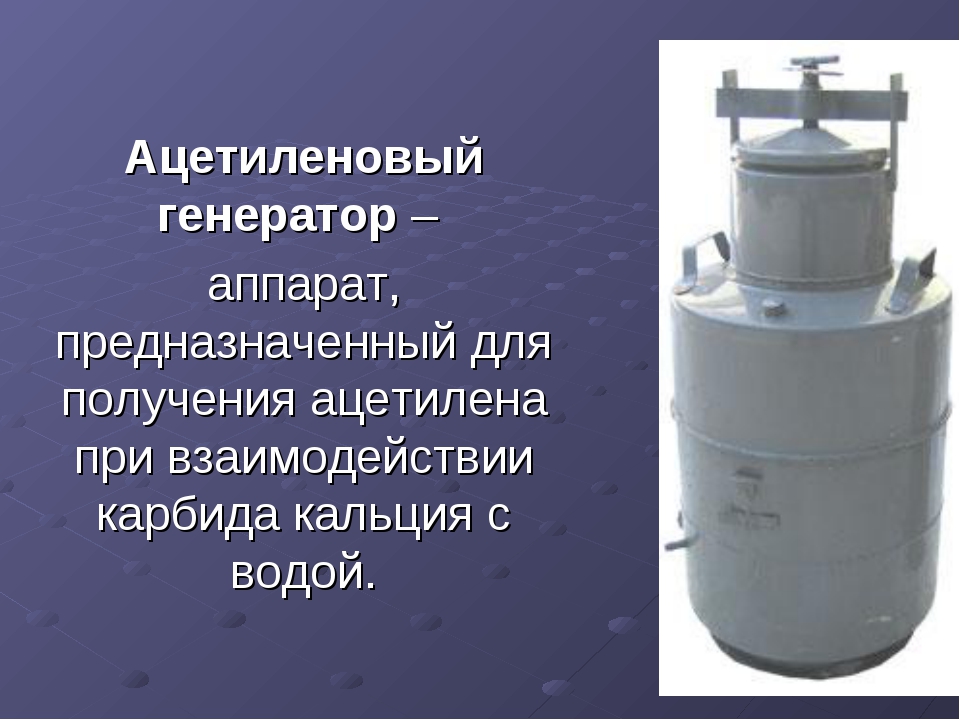

Ацетиленовый генератор необходим для изготовления газа ацетилена. Такие генераторы особенно необходимы там, где производство ацетилена отсутствует. Они подразделяются на три категории:

• Производительность. 1 кубометр в час в мобильных устройствах, или 650 кубометров в час в стационарных аппаратах.
• Сила давления. Существуют аппараты низкого давления. Когда выходит газ, оно равняется 15 кПа. И аппараты среднего давления. Когда выходит ацетилен, оно равно 150 кПа. Для более высоких давлений используется только резак.
• Передвижение. Ацетиленовые аппараты бывают портативными и стационарными. В передвижных из-за малых размеров газ не изготавливается выше 3 кубометров в час.

Ниже рассмотрены некоторые разновидности агрегатов. Устройство таких аппаратов должны соответствовать ГОСТу 519-78. Каждый типаж устройства, изготовленного по ГОСТу, обладает собственными плюсами и минусами.

К портативным и малоразмерным агрегатам среднего давления относят генератор по производству ацетилена «Малыш» БАМЗ. Он предназначается для производства газа ацетилена. Ацетилен используется для питания горелки или резака. Рекомендуется использовать для таких работ, как резать металл, заваривать фермы. Исправно показал себя в условиях температурного режима от –30 до +40 °С.

Аппарат требует к себе внимания по уходу за ним. Регулировка запорно-двигательной аппаратуры проводится собственноручно газосварщиком. А уровень давления в самом начале задается самим сварщиком. Поэтому у сварного должны быть такие навыки, чтобы управиться с ней.

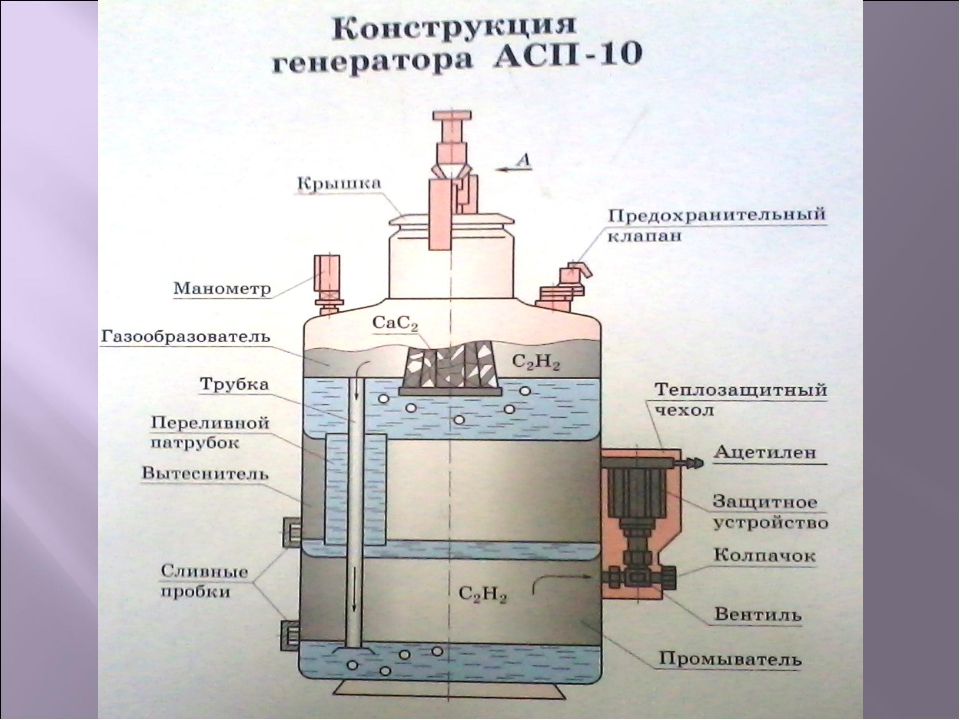

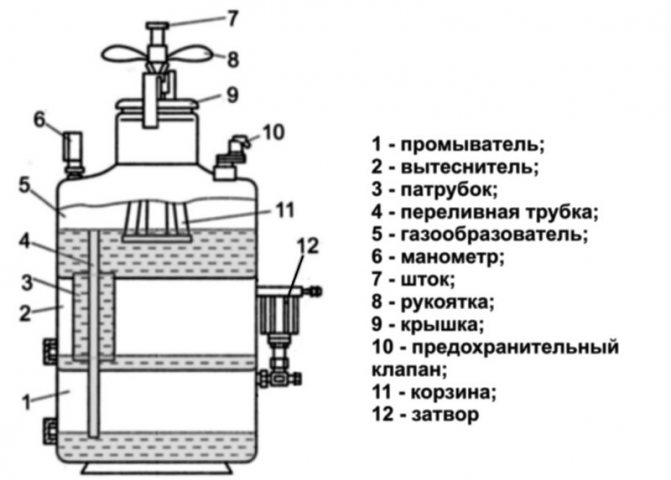

Портативный генератор АСП-10

К оборудованию для газовой сварки ацетиленовый генератор АСП. Это передвижное устройство применятся на стройках и в домашних работах. Он производит ацетилен до 1,25 кубометра в час. Эти генераторы выпущены только для газокислородной сварки.

Основные требования к ацетиленовым генераторам:

1. Температура окружающей среды, при которой допускается работа ацетиленовых стационарных генераторов, от +5 до -35°С, передвижных – от -25 до +40°С.
2. Производительность генератора должна соответствовать расходу ацетилена.
3. Разложение карбида кальция в генераторе должно регулироваться автоматически в зависимости от расхода газа.
4. В генераторе не должно быть деталей и арматуры из сплавов, содержащих более 70% меди, а также устройств, способных вызвать при работе образование искр.
5. Коэффициент использования карбида кальция (КПИ) должен быть не меньше 0,85.
6. Генератор должен быть рассчитан на работу с определенной грануляцией карбида кальция.
7. Генератор должен быть герметичным и иметь газосборник достаточной емкости, чтобы при прекращении отбора газа не происходил выброс ацетилена в помещение.
8. В генераторах должна быть предусмотрена продувка всех объемов до заполнения их ацетиленом для удаления остатков воздуха.
9. Конструкция генератора должна обеспечивать хорошее охлаждение в зоне реакции, чтобы температура воды и гашеной извести в зоне реакции не превышала 80°С, а ацетилена 115°С.
10. Габариты и масса передвижных генераторов должны быть минимальными.

Читать также: Как делают кабель канал

ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. Настоящая инструкция распространяется на работников, выполняющих работы по обслуживанию переносных ацетиленовых генераторов, предназначенных для получения газообразного ацетилена из карбида кальция и воды для питания ацетиленом аппаратуры газопламенной обработки металлов. 1.2. К работе по обслуживанию переносного генератора допускаются лица не моложе 18 лет, прошедшие медицинский осмотр и техническое обучение по данной специальности, сдавшие экзамен и имеющие удостоверение на право работ по обслуживанию переносных ацетиленовых генераторов. 1.3. Допуск к работе оформляется приказом по предприятию после проведения вводного и первичного на рабочем месте инструктажей по охране труда, обучения безопасным методам ведения работ, стажировки на рабочем месте и успешной проверки знаний требований по охране труда. 1.4. Не реже одного раза в 3 месяца работник обязан пройти повторный инструктаж по охране труда. Не реже одного раза в 12 месяцев проводится проверка знаний специально созданной комиссией под председательством работника, назначенного приказом руководителя предприятия. 1.5. Работникам необходимо соблюдать установленный администрацией режим труда и отдыха. 1.6. Получение ацетилена в переносных генераторах относится к категории взрывоопасных и вредных производств. 1.7. Несоблюдение правил охраны труда, пожарной безопасности, а также норм технического режима может привести к авариям. Поэтому от работников требуется особая внимательность и четкое знание безопасных приемов работы. 1.8. На работников, выполняющих работы по обслуживанию переносных ацетиленовых генераторов, возможно воздействие следующих опасных и вредных производственных факторов: — ацетилен; — газообразные токсичные примеси в ацетилене: сероводород и фосфористый водород; — аэрозоли, образующиеся при сварке или резке. 1.9. В соответствии с Типовыми отраслевыми нормами сварщик обеспечивается бесплатной спецодеждой, спецобувью и другими средствами индивидуальной защиты (СИЗ): — перчатки резиновые и брезентовые; — фартуки резиновые; — респираторы; — защитные очки закрытого типа со стеклами, имеющими соответствующую плотность светофильтров, или щитки. 1.10. Работнику, занятому по обслуживанием переносных ацетиленовых генераторов, кроме настоящей Инструкции, следует знать: — план ликвидации аварийных ситуаций на своем рабочем месте; — инструкцию по эксплуатации ацетиленового генератора; — инструкцию по аварийной остановке ацетиленового генератора; — инструкции по противопожарной безопасности на своем рабочем месте; — правила пользования СИЗ (респираторы, щитки, очки и т.д.); — правила оказания первой помощи при несчастных случаях; — правила личной гигиены. 1.11. О случаях травмирования сварщика следует немедленно сообщить начальнику смены или начальнику станции. 1.12. Работники несут ответственность за нарушение требований настоящей Инструкции в соответствии с действующим законодательством Российской Федерации.

Требования по безопасной эксплуатации ацетиленовых генераторов

При реакции карбида кальция выделяется взрывоопасный газ, а процесс разложения СаС2 сопровождается выделением большого количества температуры. Чтобы снизить вероятность возникновения чрезвычайных ситуаций на производственных объектах и во время выполнения различных работ, рекомендуется придерживаться следующих правил эксплуатации ацетиленовых генераторов:

• Работать при температуре в диапазоне от -25 до +40 градусов Цельсия.
• Вне зависимости от конструкции генератора следует обеспечить полную герметичность рабочего резервуара и целостность шлангов или труб подключаемых к газовому отборнику.
• Мобильные установки необходимо эксплуатировать только в вертикальном положении.
• Передвижные генераторы разрешается перевозить только в разряженном состоянии.
• При очистке внутренних стенок рабочей ёмкости запрещается использовать материалы, которые при ударе могут искрить.
• Производить работы с ацетиленом без использования водяного затвора категорически запрещено.
• При замерзании прибора в зимнее время нельзя отогревать его с помощью открытого огня. Для этой цели следует использовать только горячую воду.
• Работы с открытым огнём должны производиться не ближе 10 метров от генератора.
• Карбид кальция следует использовать только такой грануляции, которая разрешена заводом-изготовителем данной установки.

Если придерживаться этих рекомендаций, то работа газового генератора будет безопасной и максимально эффективной.

• Газовые баллоны для мобильных пунктов питания
• Разновидности и специфика обслуживания редукторов для газовых баллонов
• Нужно ли освидетельствование и проверка газовых баллонов

Устройство и принцип действия ацетиленового генератора низкого давления АНВ-1,25

На рисунке показано внутреннее устройство однопостового передвижного ацетиленового генератора АНВ-1,25 и его внешний вид. Генератор работает по принципу действия «вода на карбид», производительность ацетилена равна 1,25м3/ч, а давление газа не превышает 0,01МПа.

Корпус генератора (поз.7) состоит из двух камер: верхней и нижней. Верхняя камера называется водосборник (поз.6), а нижняя — газосборник (поз.9). Камеры разделены между собой горизонтальной перегородкой (поз.8).

Внизу газосборной камеры предусмотрена реторта (поз.14), в которую помещают корзину с карбидом. После загрузки карбида, реторта герметично закрывается крышкой (поз.12) с резиновой подкладкой.

Сверху в корпус подаётся вода, подача которой в реторту осуществляется при помощи крана (поз.10). При поступлении воды в реторту, она вступает в реакцию с карбидом, образуя ацетилен, который, проходя по трубе (поз.11), собирается в газосборной камере. Затем, ацетилен проходит через осушитель (поз.5) и водяной затвор (поз.3) и по шлангу (поз.2), подаётся из генератора в газовую горелку или газовый резак.

Регуляция давления в ацетиленовом генераторе происходит автоматически. Когда давление газа в корпусе возрастает, вода начинает вытесняться из реторты в вытеснитель (поз.4). Когда уровень воды становится ниже уровня крана (поз.10), вода перестаёт поступать в реторту и образование ацетилена резко снижается. Давление газа начинает уменьшаться и вода, вытесненная им, возвращается из вытеснителя (поз.4) в реторту (поз.14).

Генератор типа АНВ-1,25 работает при температуре до -25°C, т.к. его система подачи воды располагается внутри корпуса и нагревается за счёт теплоты, выделяющейся при химической реакции воды и карбида кальция. При работе в зимних условиях, водяной предохранительный затвор закрепляют внутри корпуса, в циркуляционной трубе (поз.1). При работе летом, затвор крепят снаружи корпуса.

Правила обслуживания ацетиленовых генераторов.

Подробности Опубликовано 27.05.2012 13:28 Во время обслуживания ацетиленового генератора следует помнить о том, что ацетилен является взрывоопасным газом, особенно если он находится в смеси с воздухом, а тем более с кислородом. Поэтому сварщик, обслуживающий генератор, должен быть хорошо знаком с инструкцией по технике безопасности при работе с карбидом кальция и ацетиленом, а также с инструкцией по обслуживанию генератора данной системы.

При подготовке ацетиленового генератора к работе необходимо очистить его от остатков ила и заполнить водой до установленного инструкцией уровня. Для очистки от ила нужно применять латунные или алюминиевые скребки, но ни в коем случае нельзя употреблять стальной инструмент, так как он может высечь искру, что приведет к взрыву генератора. Водяной затвор заполняется до уровня, установленного контрольным краном. Реторты и корзины должны быть промыты водой и высушены.

Генератор загружается карбидом такой грануляции и в таком количестве, которое указано в инструкции по эксплуатации. Пыль и мелкие частицы (менее 2 мм) должны отсеиваться. Использование карбидной пыли и мелочи разрешается только при наличии специальных устройств или в генераторах, приспособленных для работы на карбидной пыли.

При пуске генератора первые порции газа, содержащие примесь воздуха, выпускаются в атмосферу через горелку и водяной затвор до появления запаха ацетилена для того, чтобы в генераторе не осталась взрывоопасная смесь ацетилена с воздухом.

При каждой последующей загрузке реторты необходимо выпускать наружу первые порции ацетилена через продувочные краны, которые имеются на каждой реторте генератора.

Необходимо следить, чтобы расход ацетилена не превышал установленной нормы.

На разложение карбида кальция расходуется определенное количество воды. Чтобы не происходил перегрев генератора, необходимо во время работы подливать воду в него до установленного уровня.

В зимнее время при длительных перерывах в работе генератора необходимо спускать воду. Спуск воды можно производить только после того, как весь загруженный в него карбид кальция полностью разложился, а имеющийся в генераторе ацетилен весь израсходован.

При работе нельзя оставлять ил у генератора, так как это приводит к загрязнению территории. Ил следует систематически уносить в специально отведенные для этой цели ямы.

Крышку реторты можно открывать только после полного разложения загруженного карбида кальция и понижения давления газа в реторте до атмосферного.

Нельзя подходить с огнем или зажженной горелкой к генератору и к выгруженному из него илу, так как вблизи них всегда возможно

выделение ацетилена в окружающую среду и образование взрывчатой ацетилено-воздушной смеси.

Сварщик (или его помощник), прежде чем подойти к ацетиленовому генератору, должен убедиться в том, что рукавицы и одежда не тлеют в результате попадания на них искр и капель расплавленного металла.

Генератор должен устанавливаться на расстоянии не менее 10 м от места проведения сварочных работ и других источников огня.

Всякий ремонт генератора, связанный с применением открытого пламени или ударов, можно производить только после полного освобождения его от ацетилена, карбида кальция и известкового ила, причем генератор должен быть тщательно несколько раз промыт чистой водой.

Работающий или заряженный карбидом кальция генератор нельзя оставлять без соответствующего надзора.

После окончания работ ацетиленовый генератор необходимо освободить от остатков гашеной извести (ила) и тщательно промыть в тех местах, где находился карбид и ил. Корзины должны быть вымыты и высушены.

Если в генераторе к концу работы остается ацетилен, то он должен быть выпущен в атмосферу.

Можно ли собрать данное устройство собственными силами

Ацетиленовый генератор можно собрать дома собственноручно. Нам для этого потребуются следующие материалы и инструменты:

• Корпус — из стали.
• Перегородка.
• Сифон.
• Карбид.
• Вода.
• Устройство в виде трубки в середине баллона для вывода газа.
• Резак или горелка.

Главное строго соблюсти правила изготовления баллона. Иначе пары ацетилена соединятся с воздухом и образуется сильная взрывчатая смесь.

Применяется стальной баллон. При помощи перегородки, которая должна обязательно ставиться немного ниже от центра баллона, разделяете его на 2 половины. Одна часть этого баллона заливается обыкновенной водой, а в иную – сыпется карбид кальция, из которого потом будет получен ацетиленовый газ. Вода по капельнице будет поступать в иную половину стальной емкости и капать на карбид кальция. Соединение с водой вызовет хим. реакцию. В результате образуется газ ацетилен, который по специализированной трубке поступает в отверстие для выхода, а шлак отсортировывается в сторону.

Вроде все просто и классно. Однако это именно так может показаться на первый взгляд. Следует предусмотреть скачки давления. Подобная реакция не постоянна. Порой она течет очень медленно, другой раз – быстрее. По этому можно просто взлететь на воздух, благодаря самодельному генератору. Так как он не прошёл сертификацию.

По этому рекомендуется не делать самодельные резервные электростанции для создания ацетилена. Таким образом вы убережете себя и тех, кто будет в данное время с вами находиться.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Преимущества и недостатки технологии

Любой вид сварки имеет свои достоинства и недостатки. К достоинствам относится следующее:

• процесс ацетиленовой сварки не требует электрического источника энергии;
• аппаратура, необходимая для проведения работ, достаточно мобильна и может быть развёрнута в любом месте (на даче, садовом участке, промышленном объекте, просто на улице);
• допустимость плавного изменения температуры газовой струи за счёт изменения угла наклона горелки по отношению к поверхности свариваемых деталей;
• избегать так называемых прожогов деталей благодаря свободному выбору расстояния между горелкой и швом;
• высокая технологичность при сварке неповоротных швов и небольшого расстояния до ближайших конструкций (например, до стены);
• отсутствует необходимость производить так называемый операционный стык;
• производить работы при различных температурах расплава металлов или сплавов, из которых изготовлены сами конструкции;
• обеспечивается высокое качество сварного соединения;
• не высокая себестоимость на оборудование и материалы.

К основным недостаткам относятся:

• невысокая производительность сварочных работ;
• создание обширной площади нагрева (приводит к изменению механических характеристик металла, из которого изготовлены свариваемые детали);
• работы могут быть выполнены только хорошо подготовленным сварщиком;
• применение горючих газов (ацетилена и кислорода) определяет её высокую взрывоопасность;
• в месте проведения работ наблюдается высокая загазованность, что требует соблюдения особых условий техники безопасности;
• невозможность механизировать и автоматизировать сварочные работы;
• невозможно получить качественное соединение деталей, выполненных из легированных сталей и высокоуглеродистых сталей;
• невозможность производства сварки внахлёст (это приведёт к неконтролируемой деформации металла и образованию отдельных участков с повышенным напряжением).

Процесс ацетиленовой сварки

Несмотря на перечисленные недостатки и высокую взрывоопасность, ацетиленово-кислородная сварка пользуется высокой популярностью при соединении тонкостенных конструкций, деталей из цветных металлов.
