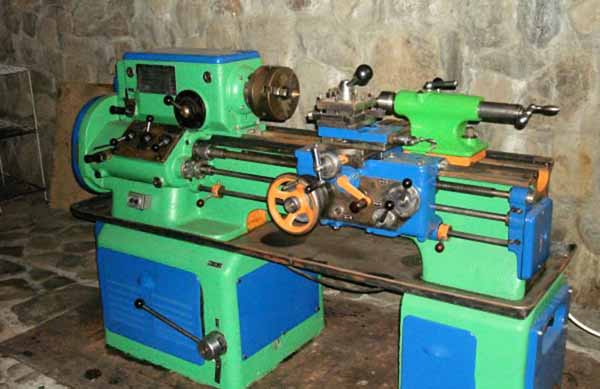

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

С1Е61ПМ, С1Е61ВМ Электрооборудование токарного станка

Электрическая схема токарно-винторезного станка с1е61пм

Расположение электрооборудования на токарном станке с1е61пм

Расположение электрооборудования токарного станка

1. электрошкаф
2. сигнальная лампа
3. вводной выключатель
4. переключатель частоты вращения электродвигателя главного привода
5. амперметр, указывающий нагрузку
6. выключатель электронасоса охлаждения
7. тумблер включения тормоза
8. лампа местного освещения
9. конечный выключатель продольной подачи
10. электронасос охлаждения
11. электродвигатель главного привода
12. электромагнитная муфта тормоза шпинделя
13. электронасос смазки
14. выключатель реверса шпинделя
15. пост управления станком
16. конечный выключатель автоматического реверсирования и блокировки
17. упор
18. болт заземления
19. винт крепления установки конечного выключателя
20. конечный выключатель автоматического реверсирования и блокировки
21. штанга
22. винт крепления установки конечного выключателя
23. станина
24. переключатель автоматического режима

Примечание. Поз. 16, 17, 19, 20, 21, 24 только для станков С1Е61ВМ и С1Е61ПМ.

Электрооборудование станка

На станке могут применяться следующие напряжения: силовая цепь трехфазная, 50 или 60 Гц, 220, 380, 440, 500 В; цепь управления переменного тока – НО В, постоянного тока – 24 В; цепь местного освещения – 24 В.

На станке установлены три трехфазных короткозамкнутых асинхронных электродвигателя.

Шкаф электрооборудования установлен с задней стороны шпиндельной бабки. Питание подается к шкафу проводами марки ПГВ, сечением 2,5 мм2 через вводное отверстие; черного цвета – для линейных цепей и зеленого цвета – для заземления.

На задней стороне станины у станков с1е61пм и с1е61вм установлен конечный выключатель 9 (рис. 7) для ограничения хода каретки и отключения главного привода.

Автоматическое реверсирование перемещений каретки и главного привода установлено на станках с1е61пм и с1е61вм. Для этой цели на задней стенке станины 23 смонтированы выключатели конечные 16 и 20, переставляемые в продольном направлении по штанге 21.

Освещение рабочего места производится светильником 8 с гибкой стойкой типа НКСО1 с лампой МО 24×40, смонтированного на суппорте.

В корпусе переключателя реверса встроен конечный выключатель 14, предназначенный для включения прямого и обратного вращения электродвигателя главного привода.

На корпусе переключателя реверса встроен пост 15 управления станком. Для пуска и остановки электродвигателя главного привода.

С1Е61ПМ, С1Е61ВМ Расположение органов управления токарно-винторезным станком

Расположение органов управления токарно-винторезным станком с1е61пм

Перечень графических смволов токарно-винторезного станка с1е61пм

Перечень органов управления токарным станком С1Е61ПМ, С1Е61ВМ

1. Рукоятка установки частоты вращения шпинделя
2. Рукоятка переключения множительного механизма и ходового винта или ходового валика
3. Рукоятка переключения наборного механизма при нарезании резьб напрямую
4. Рукоятка переключения множительного механизма
5. Рукоятка включения перебора
6. Рукоятка включения трензеля и механизма восьмикратного увеличения шагов резьб
7. Лампа сигнальная
8. Вводной выключатель
9. Переключатель оборотов электродвигателя
10. Рукоятка включения насоса подачи охлаждающей жидкости
11. Тумблер включения и выключения тормоза
12. Рукоятка включения и выключения маховика ручного перемещения каретки
13. Кнопка установки нейтрального положения продольной или поперечной подач
14. Рукоятка перемещения поперечных салазок суппорта
15. Рукоятка включения и выключения продольной и поперечной подач
16. Рукоятка регулирования тяговых усилий подачи
17. Рукоятка включения и выключения гайки ходового винта
18. Рукоятка ручного перемещения верхнего суппорта
19. Рукоятка зажима пиноли задней бабки
20. Рукоятка крепления задней бабки к станине
21. Маховик перемещения пиноли задней бабки
22. Рукоятка пуска, останова и реверсирования шпинделя
23. Рукоятка крепления каретки к станине
24. Упор автоматического останова поперечного суппорта
25. Рукоятка поворота и крепления резцовой головки
26. Винт поперечного перемещения задней бабки
27. Маховик ручного перемещения
28. Кнопка золотника смазки направляющих каретки и поперечного суппорта
29. Пост управления включения станка

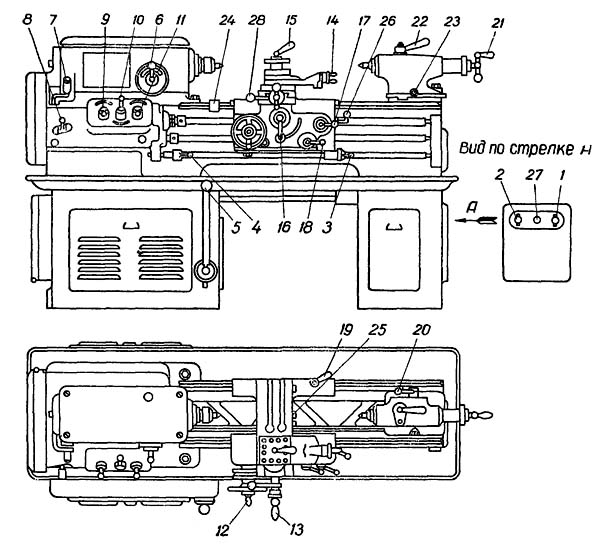

1Е61М Расположение основных узлов и органов управления станком

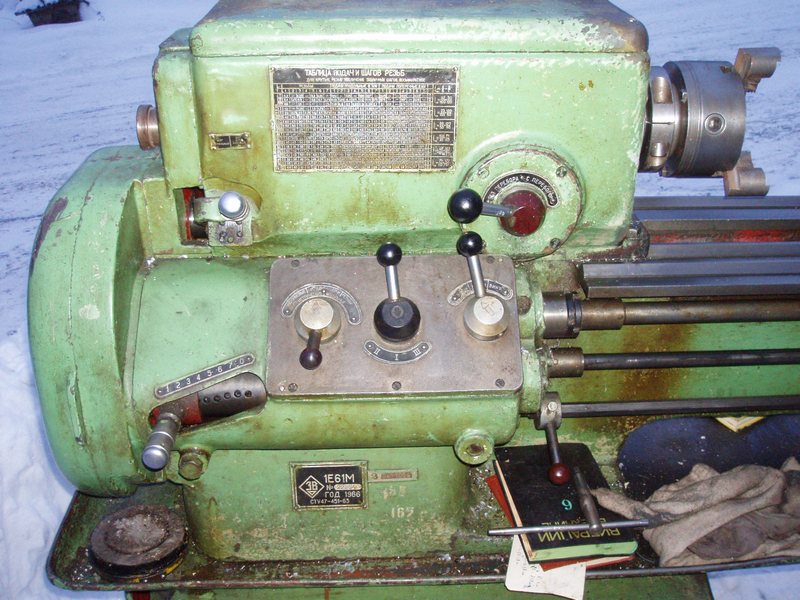

Расположение органов управления станком 1е61м

Перечень органов управления токарным станком 1Е61М

1. Включение масляного электронасоса и соединение с внешней электросетью
2. Включение эмульсионного электронасоса
3. Упор для пуска, останова и реверсирования шпинделя
4. Упор для пуска, останова и реверсирования шпинделя
5. Переключение чисел оборотов шпинделя
6. Включение перебора передней бабки
7. Трензель и механизм восьмикратного увеличения шагов резьб
8. Переключение шестерен конуса Нортона
9. Включение метрических и модульных, дюймовых и питчевых или точных резьб
10. Множительный механизм подач или шагов резьб
11. Включение ходового винта или ходового валика
12. Маховичок для ручного продольного перемещения каретки
13. Перемещение поперечного суппорта
14. Перемещение верхних салазок суппорта
15. Крепление резцедержательной головки
16. Включение продольных или поперечных подач
17. Включение гайки ходового винта
18. Включение и выключение падающего червяка
19. Крепление каретки суппорта к станине
20. Крепление задней бабки к станине
21. Перемещение пиноли задней бабки
22. Крепление пиноли задней бабки
23. Поперечное смещение корпуса задней бабки
24. Упор автоматического выключения продольной подачи
25. Упор автоматического выключения поперечной подачи
26. Жесткая фиксация маточной гайки ходового винта
27. Включение местного освещения
28. Быстрый отвод резца от изделия

Основные узлы токарного станка и их назначение

Источником движений в станке является электродвигатель, который через коробку скоростей (редуктор) передает вращение на шпиндель, а от шпинделя через гитару сменных зубчатых колес и коробку подач вращение передается на ходовой винт м (при нарезке резьбы) или на ходовой вал Н (при других токарных операциях).

Торможение шпинделя осуществляется противотоком.

Короткие заготовки закрепляются в кулачковом патроне, а правый конец длинной заготовки поддерживается центром, расположенным в пиноли задней бабки.

Задняя бабка используется также для закрепления и подачи сверла и другого осевого инструмента.

Суппорт служит для осуществления перемещений закрепленного в резцедержателе резца в продольном и поперечном направлениях.

Механизм фартука преобразует вращательное движение ходового вала или ходового винта в поступательное движение суппорта.

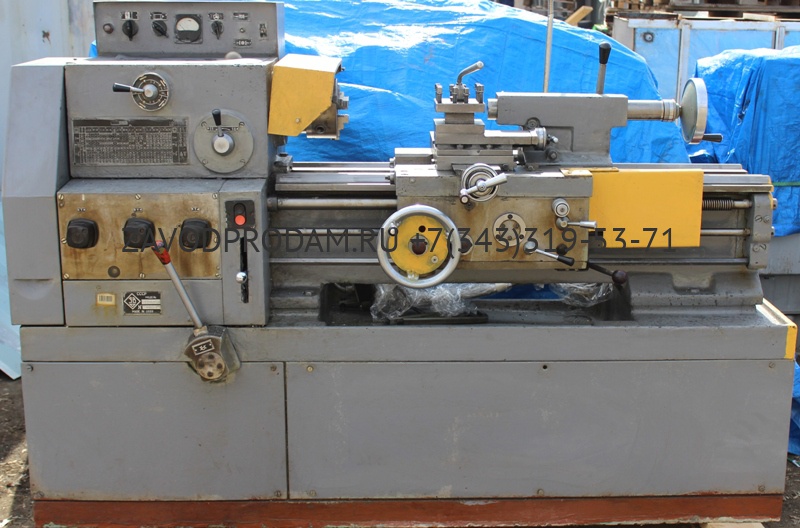

Сведения о производителе токарно-винторезного станка 1Е61ПМ

Производитель токарно-винторезного станка повышенной точности 1Е61ПМ, 1Е61ВМ Ульяновский машиностроительный завод им. Володарского многопрофильное предприятие, выпускавшее патроны к нарезному стрелковому оружию, автомобильные свечи зажигания, станки токарно-винторезные, грузоподъемное оборудование, автоматические роторные линии, бесконтактные пускатели, цепи пильные, тяговые, приводные, роликовые, ЗИП к сельхозмашинам и товары народного потребления. Завод выпускал универсальные токарно-винторезные станки моделей: ТВ-01, ТВ-01М, 1Е61, 1Е61М, 1Е61МТ, 1Е61ВМ, 1Е61ПМ, С1Е61ВМ, С1Е61ПМ, УТ16ВМ, УТ16ПМ, УТ16ВМТ, УТ16ПМТ, УТ-320.

1Е61МТ станок токарно-винторезный высокой точности. Назначение и область применения

Токарные станки моделей 1Е61МТ созданы на базе станка 1Е61М и относятся к классу легких токарных станков.

Станок токарно-винторезный модели 1Е61МТ является универсальным и предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — В.

Описание конструкции токарно-винторезного станка

Привод станка 1Е61МТ осуществляется от индивидуального электродвигателя мощностью 4,5 кВт и числом оборотов в минуту 1335.

Клиноременной передачей движение передается на приемный шкив коробки скоростей. От коробки скоростей шестью клиновыми ремнями движение передается дальше, на шкив передней бабки, а затем при помощи зубчатой муфты — на шпиндель.

Нарезание резьб высокой точности обеспечивается возможностью соединения ходового винта непосредственно с соответствующим комплектом сменных шестерен на гитаре, минуя всю цепь коробки подач.

Станок также позволяет нарезать резьбы нормальной точности при помощи коробки подач.

Цепь подачи станка имеет звено увеличения шага, посредством которого достигается восьмикратное увеличение табличного значения подач и шагов резьб.

Включая звено увеличения шага, можно производить нарезку крутых резьб, прорезать всевозможные крутые спирали, нарезать многозаходные червяки и выполнять ряд специальных работ.

Фартук станка имеет механизм «падающего» червяка, автоматически выключающего продольную и поперечную подачи при работе с неподвижными упорами. Одновременно этот механизм предохраняет станок от поломок при перегрузке. Но при работе ходовым винтом пользоваться продольным упором недопустимо.

В средней части шпиндельной бабки помещен клиновой приводной шкив, смонтированный на двух шарикоподшипниках. Таким образом, шпиндель разгружен от натяжения клиновых ремней.

Смазка передней бабки автоматическая, от отдельного масляного насоса. Включение главного электродвигателя и включение масляного насоса сблокированы, чем исключена возможность работы шпиндельной бабки без смазки.

Подвод смазочно-охлаждающей жидкости в зону резания производится электронасосом, включение которого осуществляется по мере надобности от отдельного выключателя.

Реверсирование главного движения станка — электрическое. Торможение вращения шпинделя производится противотоком в электродвигателе.

Применяемый на станке электродвигатель с повышенным скольжением обеспечивает повышение частоты реверсирования при нарезании резьб.

Производственные возможности станка значительно расширяются с помощью ряда дополнительных принадлежностей, прилагаемых к станку по особому заказу за отдельную плату.

Станок обеспечивает высокую точность при соблюдении следующих пунктов:

1. Не допускать установку станка вблизи машин ударного действия и машин, вызывающих внешние вибрации.
2. Станок должен быть установлен в чистом светлом помещении, но в то же время его следует предохранять от прямого солнечного света.
3. Не допускать установку станка вблизи приборов отопления.
4. Температура в помещении должна поддерживаться в пределах 18—20° С.

ТВ-01 — 1949 год, первая модель серии токарно-винторезных станков, Ø 340 х 1000 мм

ТВ-01М — токарно-винторезный станок

1Е61 — 1955 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

1Е61М — 1965 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61МТ — токарно-винторезный станок высокой точности, Ø 320 х 710

1Е61МТС — токарно-винторезный станок повышенной точности специализированный

1Е61ПМ, 1Е61ВМ — 1975 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61ПМа — токарно-винторезный станок повышенной точности, Б/с главный привод, Ø 320 х 710

1Е61ПМФ3 — токарно-винторезный станок повышенной точности с ЧПУ «ФС-2К», Ø 250 х 630

с1Е61ПМ, с1Е61ВМ — токарно-винторезный станок повышенной точности специализированный, Ø 320 х 710

УТ16П, УТ16В — 1982 год, токарно-винторезный станок высокой точности, Ø 320 х 710 мм

УТ16ПМ, УТ16ВМ — 1987 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

УТ16ПМТ, УТ16ВМТ — 1987 год, токарно-винторезный станок повышенной точности, Б/с главный привод

УТ16Ф3 — 1983 год, токарно-винторезный станок с ЧПУ «Луч-2Т», Ø 200 х 630 мм

УТ16Д — токарно-винторезный станок повышенной точности

Б/с главный привод — бесступенчатый привод шпинделя на двигателе постоянного тока или тиристорном преобразавателе частоты.

Указания по монтажу

ВНИМАНИЕ! ТОЛЬКО ДЛЯ СТАНКОВ CIE6IBM И С1Е61ПМ

ПРИ НАРЕЗАНИИ “ЛЕВЫХ” РЕЗЬБ И ТОЧЕНИИ С ПОДАЧЕЙ ОТ ПЕРЕДНЕЙ БАБКИ НА АВТОМАТИЧЕСКОМ РЕЖИМЕ ТУМБЛЕР 24(СМ.РИС. 7) УСТАНОВИТЬ В ПОЛОЖЕНИЕ “А”, А КОНЕЧНЫЕ ВЫКЛЮЧАТЕЛИ 16 И 20 НЕОБХОДИМО ПОМЕНЯТЬ МЕСТАМИ. ПРИ НАРЕЗАНИИ “ЛЕВЫХ” РЕЗЬБ И ТОЧЕНИИ С ПОДАЧЕЙ ОТ ПЕРЕДНЕЙ БАБКИ НА РУЧНОМ РЕЖИМЕ (ТУМБЛЕР 24 В ПОЛОЖЕНИИ (“Б”) КОНЕЧНЫЕ. ВЫКЛЮЧАТЕЛИ 16 И 20 НЕ ЯВЛЯЮТСЯ БЛОКИРОВОЧНЫМИ, ЕСЛИ ОНИ НАХОДЯТСЯ В ПОЛОЖЕНИИ, УКАЗАННОМ НА РИС. 7.

ПРИ РАБОТЕ В РЕЖИМЕ ЭЛЕКТРИЧЕСКОЙ БЛОКИРОВКИ ТУМБЛЕР 24 УСТАНОВИТЕ В ПОЛОЖЕНИЕ “Б”.

ПРИ ЭТОМ В ЦЕЛЯХ ПРЕДОХРАНЕНИЯ ФАРТУКА ОТ ПОЛОМОК КОНЕЧНЫЕ ВЫКЛЮЧАТЕЛИ 16 И 20 УСТАНОВИТЕ НА РАССТОЯНИЕ 30 ММ ОТ КОНТРОЛЬНЫХ ШТРИХОВ, НАНЕСЕННЫХ НА ШТАНГЕ 21.

При установке станок должен быть надежно заземлен и подключен к общей системе заземления. Для этой цели на нижней части заднего основания тумбы имеются болты заземления 18 (см. рис. 7).

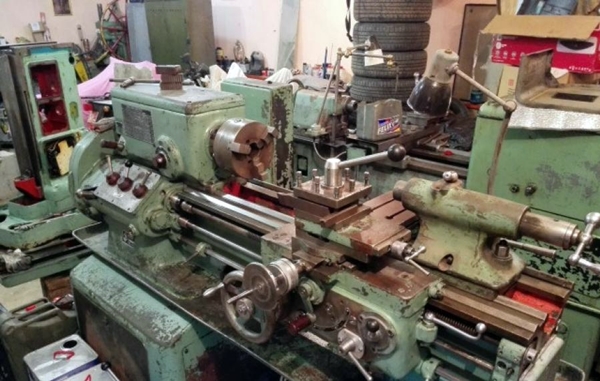

Устройство данных моделей

Компоновка станков С1Е61ПМ и 1Т61М схожа с теми, что у оборудования токарно-винторезной группы. К ее особенностям можно отнести нижеприведенные моменты:

1. Станина. Для точного позиционирования всех узлов относительно друг друга используется жесткая основа. Уделяется довольно много внимания точности позиционирования всех элементов.
2. Передняя бабка. Для передачи вращения устанавливается шкив, связанный со шпинделем. Основное вращение создает индивидуальный электрический двигатель. Исключить вероятность перегрева двигателя в случае заклинивания механизма решили при помощи клиноременной передачи. Она также применяется для изменения количества оборотов. Шпиндельная бабка характеризуется наличием шести скоростей переключения передачи. При этом регулировка происходит за счет перемещения блока-шестерни. Наличие большого количества трущихся элементов определяет то, что для снижения степени износа установлен насос для подачи смазки. Он работает также от основного привода.
3. Суппорт. Продольное и поперечное передвижение суппорта осуществляется механическим способом. Для этого установили коробку передач и фартук с валиком. При необходимости может применяться ручной привод, представленный шестернями и маховиком. Также имеется и быстрая подача, которая нужна для смены положения суппорта.
4. Задняя бабка. Она используется для существенного повышения точности резания. При установке требующейся оснастки можно провести фиксацию заготовки по второму торцу, за счет чего снизить вибрацию.
5. Салазки для перемещения подвижных элементов. Они изготавливаются при применении нержавеющей стали с высокой прочностью и надежностью. Для того чтобы перемещение основных элементов проходило без сопротивления на салазки подается смазочная жидкость.
6. Блоки управления представлены различными рукоятками и клавишами, а также лимбами.

При изготовлении применяется нержавеющая сталь и чугун. Токарно-винторезный станок токарный 1Е61 имеет стандартную компоновку, применение качественных материалов и точное позиционирование всех элементов позволило повысить точность резания. Шестерни гитары спрятаны в передней бабке. Кроме этого, станок токарно-винторезный 1Е61М имеет встроенную защиту от перегрузок, за счет чего существенно продлевается срок службы оборудования. Следующие технические параметры модели 1Е61М должны учитываться:

1. Перемещение суппорта.
2. Габаритные показатели.
3. Область применения.
4. Возможные режимы работы.

Скачать паспорт (инструкцию по эксплуатации) токарного станка 1Е61ВМ

У рассматриваемых моделей технические характеристики практически не отличаются. При учете основных параметров можно определить то, какого типа обработка может проводится.

Описание конструкции

Здесь пользователь должен учитывать некоторые нюансы.

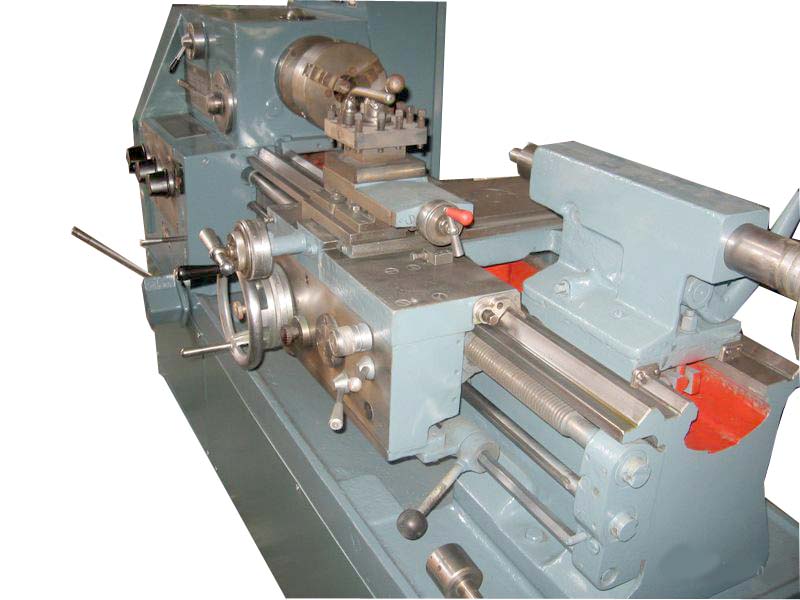

Расположение основных узлов

1. Основной узел – станина.

По сравнению с другими комплектующими, она обладает минимальной массой. Деталь крепится на специальной площадке, при помощи соответствующих болтов. У станины есть две направляющие. Одна из них выполнена в форме «ласточкиного хвоста», а вторая – выглядит как призма. Суппорт на станине держится жёстко благодаря таким формам и клиньям, отвечающим за регулировку.

1. Передняя бабка располагается обычно слева.

Её устанавливают внутри пазов таким образом, что пользователь легко разворачивает деталь на несколько градусов, когда возникает необходимость. То есть, центр без проблем смещается относительно оси. Тогда при обработке деталей легко добиться получения определённой формы.

1. Передняя бабка вмещает в себя коробку скоростей.

Рычаги управления размещаются снаружи. Гитара сменных шестерёнок монтируется в передней части. Перед нарезанием резьбы шестерёнки меняются, если в этом возникает необходимость. Коробка скоростей – место, где можно отыскать шпиндельный узел. Сам шпиндель вращается при поддержании скоростей до 16-2000 оборотов в минуту.

Двигатель главного привода у станка находится в специальной тумбе, с левой стороны. Прямое и обратное вращение шпинделя включаются в любой удобный момент.

1. Задняя бабка – у станины справа.

В эту часть вставляются различные инструменты, включая центр и плашки, метчики, свёрла.

Задняя бабка отличается надёжным креплением, она легко движется по поверхности станины. Ход пиноли – 100 мм.

1. Фартук, через который проходят вал с винтом.
2. Суппорт.
3. Коробка подач.
4. Электрический шкаф.
5. Смазывающе-охлаждающая жидкость.
6. Экран для дополнительной защиты.

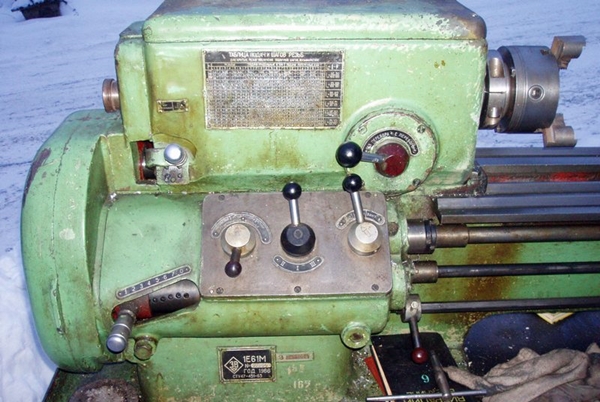

Передняя бабка

Редуктор участвует в процессе передачи вращательного движения шпиндельного шкива. Здесь так же принимает участие индивидуальный электрический двигатель. Ремни типа «Б» обеспечивают работу клиноременной передачи. Движение идёт прямо к шпинделю сквозь перебор, либо обходя его.

В конструкции присутствует два подшипника качения. Благодаря чему сохраняется свойство центровки, клиновидный шкив провода не утрачивает своего первоначального положения. Ориентация происходит на основе центральной части шпиндельной бабки. Натяжение клиновидных ремней не оказывает на конструкцию негативного влияния. Шпиндель не испытывает повышенных нагрузок.

Всего у шпиндельной бабки шесть скоростных ступеней. Блок-шестерни передвигаются по шлицам, что и позволяет контролировать скорость, выбирать определённый вариант.

Отдельный насос, с приводом от электродвигателя, отвечает за смазывание передней бабки. Благодаря наличию блокировки исключается вероятность того, что система запустится при отсутствии соответствующей жидкости.

Основные регулировочные манипуляции со станком

Для гарантирования надежной работы агрегата огромное значение имеет тщательные первичная и текущая регулировки его составляющих его узлов и механизмов. К примеру, выставление зазора направляющим салазкам, производится винтом, своим буртом проникающим в клиновые пазы. Жесткость присоединения поперечных салазок, по которым движется каретка, обеспечивается за счет настройки их клина. Для регулировки степени натяжения необходимо:

• немного ослабить затяжку винта;
• подтягивать клин винтом, размещенным рядом, добиваясь плавности хода салазок;
• максимально затянуть первичный винт для окончательной фиксации положения регулировки.

В периодической регулировке натяжения нуждаются и клиновые ремни, подвергающиеся растяжению в результате длительной и интенсивной эксплуатации. Тяжело переоценить роль, которую играет клиновидный ремень, ведь именно он сообщает движение, которое принимает коробка скоростей от электродвигателя, позволяя выполнять качественное исполнение резьбового нанесения и прочих ответственных операций.

Последовательность натяжки клиновидных ремней на токарном станке следующая:

1. Предварительно следует демонтировать крышки с передней тумбы.
2. Затем, с помощью винта, подтягиваются салазки по продольным пазам, пока натяжение ремней не будет соответствовать требованиям.
3. Необходимую регулировку заканчивают фиксацией достигнутого положения затягиванием гаек до упора.

Для натягивания шпиндельных ремней, следует снять заднюю крышку с передней тумбы. Затем, не до конца откручивая гайку регулировки, следует натянуть ремни до желаемого уровня. Завершите операцию завинчиванием гайки до упора.

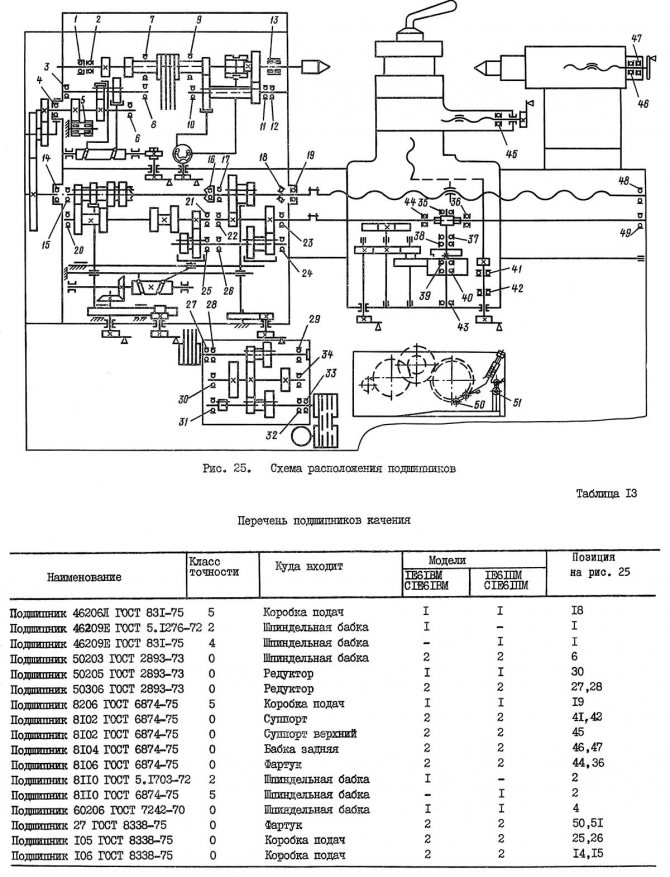

Подшипник шпинделя регулируется гораздо сложнее. Конусообразная передняя шейка шпинделя скользит в двухрядном роликовом подшипнике, внутреннее кольцо которого имеет коническое отверстие, позволяющее регулировать зазоры шпинделя.

При грамотной и тщательной регулировке токарь в процессе эксплуатации станка не столкнется со случаями заедания шпинделя, который даже при ручном вращении должен свободно вращаться. А это, в свою очередь, гарантирует качественность обработки заготовок, отсутствие дробления при выполнении операций точения или нарезания резьб.

Задняя шейка шпиндельного узла вращается в радиально-упорном шариковом подшипнике, который функционально связан с шарикоподшипником, принимающим на свою конструкцию помимо радиального усилия также усилия, векторы которых направлены в двух плоскостях относительно шпинделя.

Натяжка упорного подшипника необходима для избавления от осевого и возможного радиального зазора (эта операция выполняется на предварительных стадиях регулировок). В дальнейшем выполняется настройка переднего подшипника по следующей методике:

• ослабляется затяжка стопорного винта;
• размещенное внутри подшипника кольцо подтягивается навертыванием гайки на шпиндель.

Технические характеристики токарного станка 1е61м гарантируют высокоточную обработку изделий только при выполнении следующих требований:

1. Не допускается монтирование станка в непосредственной близости от аппаратов ударного действия и механизмов, оказывающих внешнюю вибрацию.
2. Станок обязан монтироваться в хорошо освещенном чистом помещении, однако попадание прямых солнечных лучей следует исключить.
3. Не допускается монтаж станка в непосредственной близости от систем обогрева или централизованного отопления.
4. Температурный режим помещения должен обеспечиваться в пределах 16—22° по Цельсию.
5. Замена ремней должна производиться согласно регламенту или по мере необходимости с учетом износа.

Видео: токарный станок 1Е61М.

https://youtube.com/watch?v=YAohexyuT9s

Republished by Blog Post Promoter

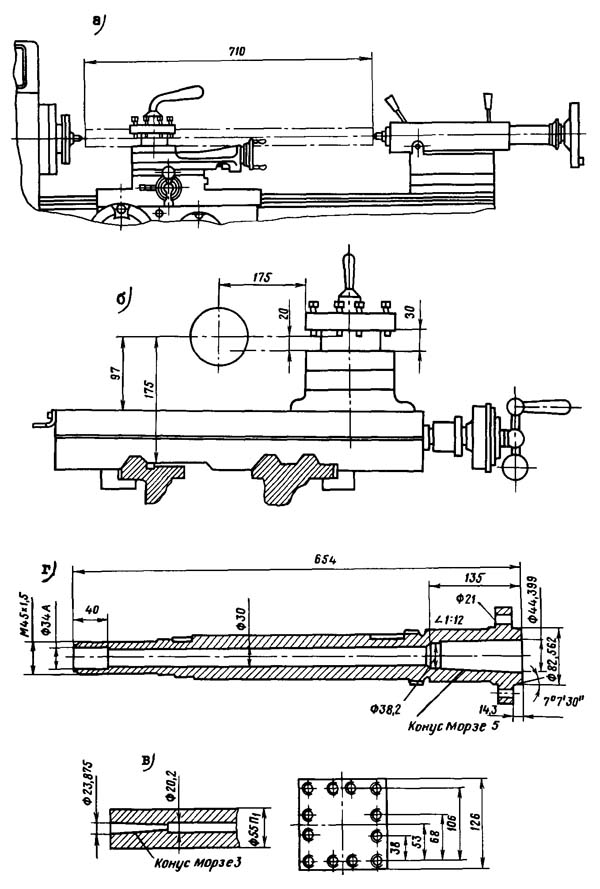

Основные технические характеристики токарного станка 1Е61ПМ

Основные параметры согласно ГОСТ 440-71.

Наименование параметра	1Е61МТ	1Е61ПМ	УТ61ПМ
Основные параметры станка
Класс точности по ГОСТ 8-82	В	П	П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	320	320	320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	188	170	170
Наибольшая длина устанавливаемой детали РМЦ, мм	710	710	750
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	185	175	175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм	170	175	175
Шпиндель
Диаметр отверстия в шпинделе, мм	32,5	30	32
Диаметр прутка проходящего через отверстие в шпинделе, мм	32	25
Частота вращения шпинделя, об/мин	35..1600	35,5..1800	40..2000
Количество прямых/ обратных скоростей шпинделя	12	18	18
Центр в шпинделе по ГОСТ 13214-67	Морзе 5	Морзе 5	Морзе 5
Конец шпинделя по ГОСТ 12595-72	5К	5К
Торможение шпинделя	есть	есть	есть
Блокировка шпинделя	есть	есть	есть
Защита от перегрузок шпинделя	есть	есть	есть
Подачи
Наибольшая длина хода суппорта (каретки) – продольное перемещение, мм	640	710	710
Наибольшее поперечное перемещение суппорта, мм	200	230	230
Продольное перемещение суппорта на одно деление лимба, мм	0,2	0,1	0,1
Поперечное перемещение суппорта на одно деление лимба, мм	0,02	0,02	0,02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	140	140	140
Перемещение верхнего суппорта на одно деление лимба, мм	0,02	0,02	0,02
Количество подач продольных/ поперечных суппорта	21	40
Пределы подач продольных, мм	0,04..6	0,018..1,1	0,018..1,1
Пределы подач поперечных, мм	0,012..1,87	0,01..0,625	0,01..0,625
Количество нарезаемых резьб метрических, мм	22	35
Количество нарезаемых резьб модульных, мм	19	31
Количество нарезаемых резьб дюймовых, мм	15	26
Пределы шагов метрических резьб, мм	0,35..12	0,1..56	0,1..56
Пределы шагов модульных резьб, модуль	0,3..6	0,1..28	0,1..28
Пределы шагов дюймовых резьб, ниток/дюйм	20..3,0	30..3,0	60..3,0
Скорость быстрых перемещений продольных/ поперечных, м/мин	нет	нет	нет
Высота резца, устанавливаемого в резцедержателе, мм	20	20	20
Задняя бабка
Наибольшее перемещение пиноли, мм	100	100	100
Цена деления лимба задней бабки, мм	1	0,05	0,05
Центр в пиноли по ГОСТ 12595-72	Морзе 3	Морзе 3	Морзе 3
Поперечное смещение задней бабки, мм	±5	±5	±5
Диаметр сверла при сверлении стали, мм	12
Диаметр сверла при сверлении чугуна, мм	15
Электрооборудование станка
Количество электродвигателей на станке	3	3	4
Мощность электродвигателя главного привода, кВт	4,5	2,7/ 4,4	3,2/ 5,3
Мощность электродвигателя насоса охлаждения, кВт	0,125	0,12	0,12
Мощность электродвигателя насоса смазки, кВт	0,125	0,08	0,09
Мощность электродвигателя вентилятора, кВт	нет	нет	0,18
Габариты и масса станка
Габариты станка (длина ширина высота), мм	2191 х 930 х 1500	2290 х 1150 х 1365	2110 х 1050 х 1395
Масса станка, кг	1650	1670	1810

Связанные ссылки. Дополнительная информация

Общие сведения об оборудовании.

Станок токарно-винторезный 1Е61ВМ, 1Е61ПМ, С1Е61ВМ, С1Е61ПМ предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб.

В описании технических характеристик токарно-винторезных станков модели С1Е61ВМ приводятся следующие параметры:

– Наибольший диаметр обрабатываемого изделия над станиной;– Наибольший диаметр обрабатываемого изделия над суппортом;– Наибольшая длина обрабатываемого изделия;– Центр в шпинделе;– Конец шпинделя;– Количество скоростей шпинделя прямого и обратного вращения;– Пределы частоты вращения шпинделя;– Количество продольных и поперечных подач шпинделя;– Пределы подач;– Количество нарезаемых резьб;– Пределы шагов нарезаемых резьб;– Габаритные размеры станка (длина ширина высота);– Масса станка (с электрооборудованием);– Число резцов, установленных в резцовой головке;– Наибольшее продольное перемещение;– Наибольшее поперечное перемещение;– Продольное перемещение на одно деление лимба;– Продольное перемещение на один оборот лимба;– Поперечное перемещение на одно деление лимба;– Поперечное перемещение на один оборот лимба;– Число резцовых головок в суппорте;– Наибольший угол поворота;– Цена одного деления шкалы и др.;

В описании технических характеристик электрооборудования приводятся следующие параметры:– Электродвигатель главного привода;– Мощность;– Частота вращения;– Подача;– Тип фильтра;– Электронасос системы охлаждения и др.;

3 Система смазки токарно-винторезного агрегата

Все без исключения элементы передней бабки станка (включая и подшипники шпинделя) смазываются от смонтированного в передней тумбе масляного электрического насоса модели “ПА-22”. Процесс выполняется в автоматическом режиме. Масляный насос включает в свой состав:

• две сливные и одну нагнетательную трубку;
• электромотор;
• специальные приемники;
• фильтр;
• емкость для масла.

Насос является центробежным, вертикальным, работающим по принципу погружения в смазочную жидкость. Перед пуском агрегата в работу необходимо осуществить доливку насоса маслом, контролируя процесс по индикатору уровня. Нежелательно заливать в емкость машинное масло, рекомендуется применять индустриальные составы с вязкостью до 14 единиц по ССТ.

Направляющие суппорта (поперечного) и станины смазываются в процессе перемещения вдоль станины фартука станка. Операция выполняется автоматически: плунжерный насос нагнетает масляный состав за счет того, что на насос приходит движение возвратно-поступательного характера, создаваемое эксцентриком. Последний находится на маховичке, предназначенном для передвижения фартука в ручном режиме.

Масло, которое требуется для смазки направляющих, поступает в специальную систему отверстий через трубку, расположенную в корпусе фартука. Указанные отверстия требуется регулярно освобождать от пыли и грязи, чтобы смазка без проблем поступала на “обслуживаемые” ею узлы.

Описание кинематической схемы токарно-винторезного станка 1Е61ПМ, 1Е61ВМ

Привод движения резания состоит из двух клиноременных передач, шеcтиступенчатого редуктора и переборного устройства.

Приводной вал I редуктора связан с двухскоростным электродвигателем мощностью 2,7/4,4 кВт клиноременной передачей через шкивы 2 и 3. Трехваловый редуктор имеет два двойных подвижных блока губчатых колес 5-4, 10-И и одно подвижное зубчатое колесо 6. Вал II получает вращение от вала I через зубчатые колеса 5-8, когда блок 5-4,(рис.5), сдвинут влево либо через губчатые колеса 4-7 при крайнем правом положении блока 5-4 или посредством зубчатых колес 6-9. В последнем случае зубчатое колесо 6 вводится в зацепление с зубчатым колесом 9, а блок 5-4 устанавливается в среднее нейтральное положение: Двойной блок IO-II позволяет увеличить количество скоростей на выходном валу III редуктора до 6.

Вращение от редуктора посредством клиноременной передачи через шкивы 12-13 и зубчатые колеса 14-15-16-17 сообщается шпинделю IV.

Нижний ряд чисел оборотов от 35,5 до 280 в минуту передается шпинделю через перебор.

Применяемый двухскоростной электродвигатель позволяет изменить нижний и верхний ряд чисел оборотов и получить 24 скорости вращения шпинделя. Вследствие совпадения шести скоростей шпиндель имеет 18 различных скоростей вращения (см. табл. 3).

Движение подачи суппорта передается от шпинделя. Вал VII получает вращение через зубчатые колеса 21-22-23-24. Подвижное зубчатое колесо 23, расположенное на валу VI, служит для изменения направления перемещения суппорта. При смещении зубчатого колеса влево вал VII получает вращение от блока 26-27, минуя промежуточное зубчатое колесо 24.

Информация об изготовителе

Разработкой и производством рассматриваемого токарно-винторезного оборудования занимался Ульяновский машиностроительный завод. Наладив производство в 1964 завод эмитировал еще несколько иных моделей, которые отличительны несущественно.

Завод занимался выпуском и прочих станков, а еще оснастку. Большинство моделей отличаются схожей кинематической схемой и унифицированной конструкцией. На данное время рассматриваемые модели больше не выпускаются, приобрести аналогичное оборудование очень и очень трудно.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
