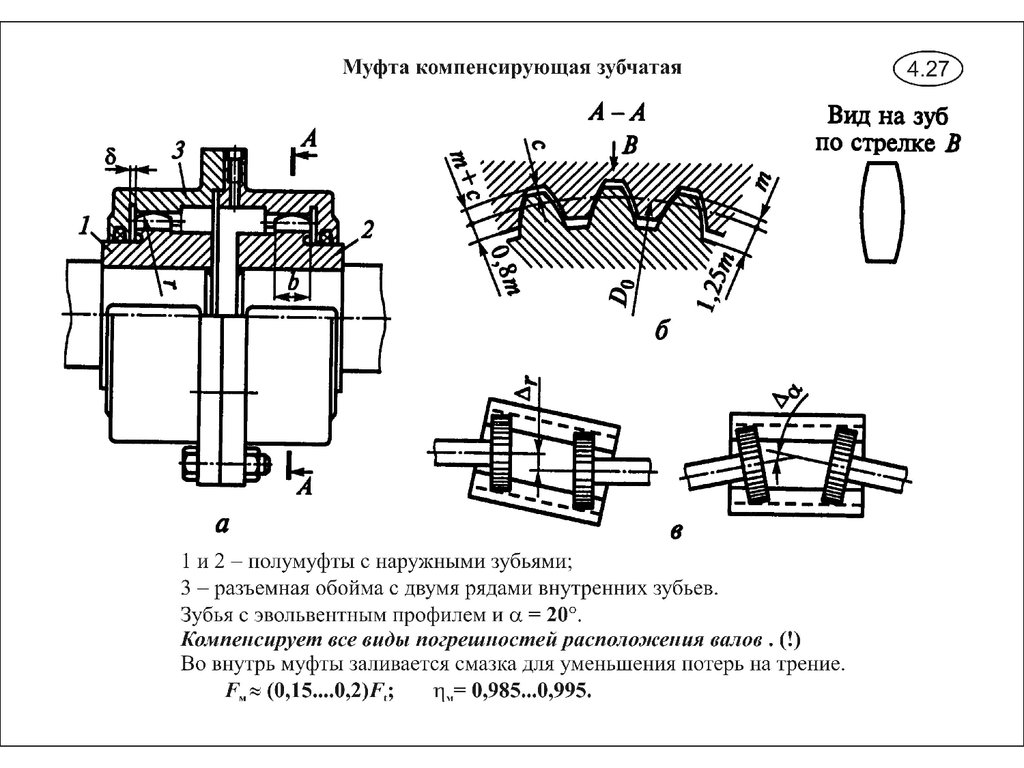

Зубчатая муфта

7 ПРАВИЛА ПРИЕМКИ

7.1 Муфты подвергают следующим видам испытаний: приемо-сдаточным, периодическим, типовым, сертификационным.

7.2 Приемо-сдаточные испытания

7.2.1 Каждую муфту подвергают внешнему осмотру на соответствие требованиям 4.2, 4.5, 4.22. Измерению размеров по требованиям 3.4, 4.3, 4.4, 4.14, 4.16, 4.17, 4.18 (в части угла конусности поверхности А), 4.19, проверке на соответствие требованиям 5.6 (после заливки смазки) подвергают 10% муфт от партии, но не менее пяти штук.

7.2.2 Каждую муфту с индексом С подвергают испытанию на соответствие требованиям безопасности 5.2 без нагрузки при частоте вращения не менее 130% от допускаемой частоты вращения в течение не менее 2 мин в каждую сторону вращения. Далее муфту подвергают испытанию под нагрузкой номинальным крутящим моментом при том же значении частоты вращения не менее 5 мин в каждую сторону вращения (требования пункта являются обязательными с 01.01.98).После испытаний муфту вновь подвергают внешнему осмотру на соответствие требованиям 4.22, 4.25, 5.6 и измерению размеров по требованиям 3.4 (только размеры и ), 4.16.

7.3 Периодические испытания

7.3.1 Периодические испытания проводят не реже одного раза в три года.

7.3.2 Количество муфт каждого типоразмера, подвергаемых испытаниям, должно быть не менее пяти.При выпуске нескольких однотипных различных размеров муфт допускается подвергать испытаниям отдельные несоседние типоразмеры, представляющие весь ряд, но не менее 25% от общего числа типоразмеров, входящих в ряд.При применении единых материалов и единого технологического процесса для изготовления муфт допускается испытание по 7.3.3 проводить на одном типоразмере-представителе всего ряда муфт по стандарту.Допускается указанные испытания проводить в эксплуатации при соблюдении предусмотренных стандартом условий эксплуатации.

7.3.3 При периодических испытаниях проверяют:обеспечение передачи номинального крутящего момента при длительной работе с постоянной нагрузкой одного направления при наибольшей допустимой частоте вращения муфты в течение срока не менее 10% от 90%-ного ресурса, указанного в 4.23, при этом проверяют обеспечение требований 5.2 и 5.6;обеспечение требований ГОСТ 15150 для соответствующих климатических исполнений и категорий муфт.

7.4 Типовые испытания

7.4.1 Типовые испытания проводят при изменении конструкции, материалов или технологии, если эти изменения могут оказать влияние на изменение основных параметров и эксплуатационных показателей муфт.

7.4.2 Испытаниям должно быть подвергнуто не менее десяти муфт проверяемого типоразмера.

7.4.3 Испытания проводят по 7.2.2 и 7.3.3.

7.5 Если при периодических и типовых испытаниях хотя бы одна муфта оказалась не соответствующей установленным требованиям, то следует проводить повторные испытания на удвоенном количестве муфт.Результаты повторных испытаний являются окончательными.

7.6 При контрольной проверке качества полумуфт и соответствия их показателей требованиям настоящего стандарта должны применяться следующие правила отбора проб: внешний осмотр – вся партия; проверка основных размеров – 5% от партии, но не менее 5 шт.

7.7 Сертификационные испытания

7.7.1 Сертификационные испытания проводят с целью установления соответствия характеристик муфт требованиям настоящего стандарта или других нормативных документов.

7.7.2 Муфты, подвергаемые испытаниям, должны соответствовать чертежам и вышеуказанным нормативным документам.

7.7.3 Сертификационные испытания должны проводиться испытательной лабораторией, аккредитованной на право проведения сертификационных испытаний муфт данного типа по требуемому набору параметров.

7.7.4 Основными видами сертификационных испытаний муфт данного типа являются испытания по требованиям безопасности 5.2 и 5.6, осуществляемые по 7.2.2, 7.3.3.

7.7.5 Объем и порядок выборки муфт каждого типоразмера, продолжительность, условия сертификационных испытаний, не установленные настоящим стандартом, устанавливает орган по сертификации с учетом отраслевых и заводских нормативных документов.

Комплектность поставки

Обычно в базовый комплект поставки промышленной кулачковой муфты с механическим приводом входят две полумуфты, зубчатый венец в сборе, упаковка и документация.

В качестве дополнительной опции предлагается установочный винт, облегчающий монтаж устройства на оборудование. Если кулачковая муфта оснащена электромагнитным или гидравлическим приводом, добавляется монтажная схема для подключения к гидравлике или электрической схеме агрегата.

На заводе изготовителе муфту собирают и испытывают на тестовом стенде, о результатах делают отметку в отгрузочном паспорте изделия.

Транспортирование и хранение

К процедуре хранения и транспортировки предъявляют достаточно очень много самых разных требований, которые должны предусматриваться. Они смотрятся так:

1. Перевозка проходит в разборном виде, что дает возможность избежать значительных деформирований.
2. Для хранения делают упаковки с особыми качествами.
3. Упаковка может пропитываться специализированным составом, который намного повышает степень ее защиты от влияния внешней среды.
4. При перевозке в контейнерах с щитами разрешается кладка зубных муфт без упаковки.

Необходимо помнить про то, что к каждому изделию должна прилагаться техдокументация, в которой указываются важные параметры.

Область использования

Конкретные характеристики эксплуатации в большинстве случаев оказывают влияние на область использования устройства. Зубчатая муфта стала широко распространена в машиностроительной области. Среди свойств использования отметим следующее:

Ставится для связи горизонтальных валов, размещенных на одной оси. Главное предназначение состоит в передаче крутящего момента, который варьирует в границе от 1000 до 6300 Нм. Смещение может быть угловым или радиальным, а еще осевым. Рекомендованная температура работы составляет не больше 120 градусов по Цельсию

При этом в продаже можно встретить разные климатические варианты выполнения, что обязательно возьмите во внимание. При изготовлении берутся во внимание установленные нормы в ГОСТ

В сфере машиностроения нужны разные варианты выполнения зубчатой муфты, рассматриваемый отличается некоторыми рабочими качествами. Зубчатая муфта выполняется с учетом установленных параметров в техдокументации.

Кулачковая муфта – это… Что такое Кулачковая муфта?

Кулачковая муфта — это управляемая или сцепная муфта, которая состоит из двух полумуфт, расположенных на концах валов. В рабочем положении выступы одной полумуфты входят во впадины другой, при этом одна из полумуфт является подвижной при помощи механизма управления муфтой.

Конструкция

В простейшем случае муфта состоит из двух полумуфт (1) и (2) (См. рис.1), на торцах которых равномерно по кругу расположены кулачки (3). Одна полумуфта закрепляется на валу неподвижно, а другая, находящаяся на другом валу, может перемещаться вдоль этого вала. Подвижную полумуфту перемещают с помощью специального устройства — механизма управления муфтой (на рис.1 не показан). Вилку механизма управления размещают в кольцевом пазу (4) подвижной полумуфты. При введении в зацепление кулачков двух полумуфт осуществляется передача крутящего момента M от одного вала к другому (на рис. 1 муфта показана в сомкнутом состоянии). Кольцо (5) служит для центровки валов.

Распространены следующие формы профиля кулачков:

прямоугольная — требует точного взаимного расположения полумуфт в момент включения;

трапецевидная симметричная — не требует точного взаимного расположения полумуфт, поскольку боковые зазоры компенсируются изменением глубины посадки кулачков;

трапецевидная несимметричная — обеспечивает нереверсивность работы муфты за счёт того, что угол наклона одной из боковых поверхностей профиля увеличен до такой степени, что самоторможение муфты устраняется; в результате при вращении ведущего вала в одном из направлений муфта будет проскальзывать и не будет передавать вращающий момент.

Включение кулачковой муфты при относительном вращении валов сопровождается ударами, которые могут вызывать разрушении кулачков. Поэтому такие муфты не рекомендуется использовать для включения механизма под нагрузкой и при больших скоростях относительного вращения (V ≥ 1 м/с).

Расчёт

Работоспособность кулачковых муфт определяется износом кулачков, зависящим от напряжений смятия на поверхностях соприкосновения. Эти напряжения рассчитывают приблизительно, исходя из допущения, что нагрузка распределяется равномерно между кулачками:

где: z — число кулачков полумуфты;

K — динамический коэффициент нагрузки.

σ_cм = 90…120 МПа — при включении без относительного вращения;

σ_cм = 50…70 МПа — при включении на малых оборотах;

σ_cм = 35…45 МПа — при включении на больших скоростях.

Для уменьшения изнашивания поверхность кулачков должна иметь высокую твёрдость, которая достигается поверхностной термообработкой или цементацией. Применение последней сохраняет вязкость сердцевины, которая повышает ударную вязкость кулачков. Муфты с цементацией кулачков изготовляют из сталей 15Х, 20Х, при поверхностной закалке — из сталей 40Х, 30ХН.

Борьба с вибрацией

В конструкциях некоторых муфт между кулачками расположен эластичный материал (рис. 2). Эластичный материал выполняет роль демпфера, и позволяет сглаживать вибрации и защищать детали от перегрузок и повреждений. Чем выше демпфирующие свойства такой муфты, тем меньшим пределом прочности при кручении она обладает.

Литература

Поляков В. С., Барбаш И. Д., Ряховский О. А. Справочник по муфтам. Л., «Машиностроение» (Ленингр. отд-ние), 1974, 352 с.

Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — Т. 2. — 912 с. — ISBN 5-217-02964-1 (5-217-02962-5), ББК 34.42я2, УДК 621.001.66 (035)

Основные параметры и размеры

Расчет зубчатой муфты выполняется в соответствии с тем, каких результатов нужно достигнуть в случае создания механизма. Встречаются следующие варианты этой детали:

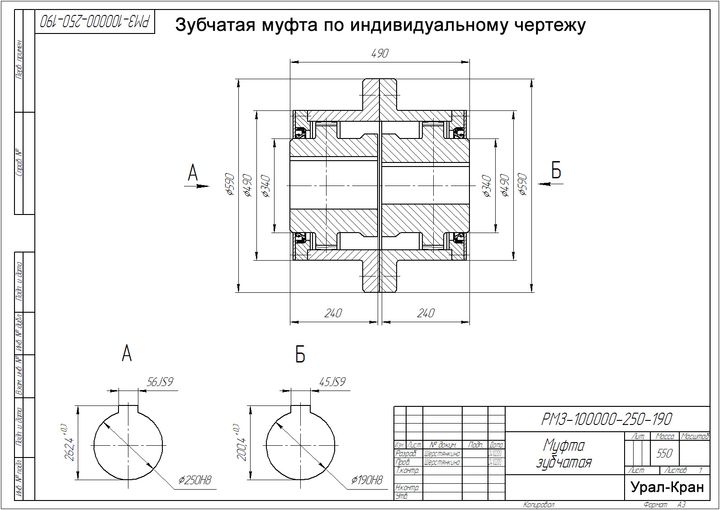

Рассматривая зубчатая муфта чертеж уделяется внимание также тому, каких видов изготавливается втулка. Наибольшее распространение получили следующие варианты исполнения:

1. С отверстием цилиндрического типа при коротком конце вала.
2. С отверстием конической формы для короткого вала.

Некоторые производители также изготавливают рассматриваемую деталь под заказ для других форму валов. Именно поэтому не возникает трудностей с подбором наиболее подходящего варианта исполнения. Размеры ГОСТ стандартизированы, что существенно упрощает поставленную задачу по выбору наиболее подходящей зубчатой муфты.

Основными параметрами, которые указываются в технической документации, считаются следующие:

Номинальный крутящий момент

Эта характеристика считается наиболее важной, она указывается для всех вариантов исполнения, так как она определяет возможность эксплуатации зубчатой муфты в тех или иных условиях. Расчет показателя проводится исключительно с учетом постоянной эксплуатации под высокой нагрузкой

Диаметральные размеры также являются определяющими. Они могут варьировать в достаточно большом диапазоне, что позволяет подобрать наиболее подходящий вариант исполнения. При изготовлении учитывается то, насколько размеры могут отклоняться от установленных значений, после закалки ТВЧ он составляет 0,03 мм. Линейные размеры учитываются при проведении самых различных расчетов. Они указываются в нормативной документации. Частота вращения вала считается определяющей характеристикой. Все механизмы и устройства создаются с учетом допустимой частоты вращения. При расчетах учитывается динамический момент. Указывается масса всех зубчатых муфт. Она может зависеть от размеров, а также типа применяемого материала при изготовлении.

Все приведенные выше параметры можно встретить в специальных таблицах, что существенно упрощает задачу по выбору наиболее подходящей зубчатой муфты.

10 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

10.1 Перед монтажом муфту необходимо расконсервировать. Монтаж муфты следует производить с использованием монтажных приспособлений в условиях, когда исключено загрязнение, повреждение деталей муфт. Точность установки соединяемых валов в соответствии с требованиями 4.5 настоящего стандарта и требованиями конструкторской документации на устанавливаемые муфты.

10.2 При монтаже муфты следует обеспечить свободный доступ для залива смазки, возможность сбора сливаемой смазки, контроль смазки и затяжки гаек.

10.3 При монтаже втулки с валом сопрягаемые поверхности следует смазывать солидолом по ГОСТ 4366.

10.4 При монтаже контрольные метки на парных втулках и обоймах должны совпадать.

10.5 В муфту следует заливать смазку в объеме, указанном в паспорте. Смазка должна при работе муфт покрывать полную высоту зубьев.

10.6 Марку смазки в зависимости от температурного режима следует выбирать по таблице 3.Допускаются другие марки смазки с характеристиками не ниже, чем у приведенных в таблице 4.

Таблица 4

Диапазон температур, °С	Марка смазки	Примерные сроки замены смазки
	основная	заменяющая
От минус 40 до плюс 20	ТС-10 по ГОСТ 23652	–	В новых муфтах первую замену масла производят через 100-150 ч работы; последующие замены масла производят через 2000-2500 ч работы
От плюс 20 до плюс 80	ИТП-300 ИГП-38 по ГОСТ 26191	И-50А по ГОСТ 20799 с присадкой ДФ-11 (3…5%), при температуре выше 50 °С допускается применение смазки УНИОЛ-2 ГОСТ 23510
От плюс 80 до плюс 120	ИПП-20 по ГОСТ 26191	ИТП-300 по ГОСТ 26191

Муфты зубчатые тип МЗ ГОСТ 5006-55 (50895-96)

Муфты зубчатые (МЗ) –представляют собой механический узел, который предназначен для компенсации разных типов смещений валов, а также для передачи энергии вращения от одного вала к другому. Такой результат возможен благодаря использованию зубчатого зацепления,имеющего боковой зазор, а также возможности смещения по своей оси сопряженных зубьев. При этом зубья имеют сферическую внешнюю поверхность и бочкобразную форму.

Функции зубчатых муфт частично такие же как у карданных передач, но муфта, обычно, может компенсировать не большие углы (4-5 градусов) смещения, по сравнению с передачейкарданной. Кроме этого, указанные муфты могут обеспечивать передачу большего вращающего момента чем карданные передачи, но при этом им присуща повышенная вибрация.

Для применения зубчатых муфт общего машиностроительного применения, которые изготавливаются с целью соединения угловых валов с соосными, существуют государственные стандарты, предусмотренные ГОСТом 5006-94 и ГОСТом Р 50895-96. Такой стандарт применяется только для муфт, что используются для компенсации осевых и радиальных смещений при передаче вращения в рамках 1000-63000 Н*м.

Практика эксплуатации муфт зубчатых показывает, что основной причиной выхода из строя таких узлов является износ зубьев.

Поэтому для увеличения износостойкости и получения их большей твердости зубья муфт подвергают термической обработки. Степень обработки зависит от функциональных особенностей составляющих частей муфты, а также ее назначения.

Копейский механический завод «Горняк» изготовляет муфты зубчатые, что характеризуются стойкостью к высоким нагрузкам, применяются в широких диапазонах вращающих моментов и угловых скоростей.

Производимые на КМЗ «Горняк» зубчатые муфты имеют максимальный допустимый перекос осей втулок, что не превышает 130º (при нулевом смещении осей)

Копейский механический завод «Горняк» также выпускает и другие типы муфт зубчатых, таких как МЗП и МУВП.

Муфты МЗП полностью соответствуют ГОСТу 50895-69.МЗПиспользуются в случае, когда предусмотрено наличие промежуточного вала, с целью соединения горизонтальных одноосных валов. Их отличием является то, что полумуфта,что состоит из втулки и зубчатой обоймы, заменена на фланцевую полумуфту с запрессованным валом.

Муфты МУВП полностью соответствуют ГОСТу 21424 и применяютсяприсоединенияходноосных валов. Они используются при необходимости передачивращающего момента в диапазоне 6,3 – 16000 Нхм. Благодаря таким муфтам уменьшаются динамические нагрузки, при радиальных, угловых и осевых смещениях валов.Подобные муфты имеют очень мягкий пуск, что обеспечивается прорезиненными пальцами. Кроме этого, МУВП муфты способны заменить муфты ЗМ в механических устройствах, которые предназначены для подъема и перемещенияразнообразныхгрузов.

Зубчатые муфты всех видов, производимые на КМЗ «Горняк», изготавливаются с высококачественного сырья и заготовок, поэтому мы наш завод гарантирует долгую и надежную работу наших изделий.

Чтобы заказать зубчатые муфты на нашем заводе или узнать более детальную информацию о нашей продукции, а также по вопросам доставки, звоните по телефону, указанному на сайте.

Муфты зубчатые тип МЗ ГОСТР 50895-96 (5006-83):

В продаже встречается просто огромное количество вариантов исполнения различных муфт, все они характеризуются своими определенными достоинствами и недостатками. Специфическим предложением можно назвать зубчатую муфту. Был разработан целый набор технической документации, который должен учитываться.

Требования безопасности и охраны окружающей среды

Муфта зубчатая, как и другие варианты исполнения, должна эксплуатироваться исключительно с учетом определенных правил безопасности. Они следующие:

1. Трещины на поверхности втулки или обоймы считаются недопустимым дефектом. Кроме этого, не должны разрушаться крепежные изделия.
2. Если частота вращения более 50% указанного в таблице стандарта, то должны устанавливаться варианты исполнения версии с индексом С. Этот момент считается обязательным.
3. Рассматриваемый элемент механизма защищается при помощи кожуха. При этом исключается вероятность контакта с человеком.
4. Непосредственное обслуживание проводится только при снятой нагрузке и отключении привода.

Кроме этого, не допускается вытеснения смазывающего вещества на момент эксплуатации. Это связано с тем, что при работе без смазки поверхность быстро изнашивается.

Требования безопасности и охраны окружающей среды

Муфта зубчатая, как и другие варианты исполнения, должна эксплуатироваться исключительно с учетом определенных правил безопасности. Они следующие:

1. Трещины на поверхности втулки или обоймы считаются недопустимым дефектом. Кроме этого, не должны разрушаться крепежные изделия.
2. Если частота вращения более 50% указанного в таблице стандарта, то должны устанавливаться варианты исполнения версии с индексом С. Этот момент считается обязательным.
3. Рассматриваемый элемент механизма защищается при помощи кожуха. При этом исключается вероятность контакта с человеком.
4. Непосредственное обслуживание проводится только при снятой нагрузке и отключении привода.

Кроме этого, не допускается вытеснения смазывающего вещества на момент эксплуатации. Это связано с тем, что при работе без смазки поверхность быстро изнашивается.

6 КОМПЛЕКТНОСТЬ

6.1 Муфты комплектуют в соответствии с таблицей 3.

Таблица 3

Элемент, входящий в комплект	Количество элементов, входящих в комплект, для муфт типов
	1	2	3
Втулка	2	2	2
Обойма	2	2	1
Фланцевая полумуфта	–	2	–
Уплотнение	2	2	2
Пробка	2	2	1
Болты, шайбы, гайки	По числу отверстий в обоймах	–

6.2 К муфте должен прилагаться паспорт, в котором указывают наименование (товарный знак) предприятия-изготовителя, почтовый адрес и номер телефона, условное обозначение муфты по настоящему стандарту, порядковый номер муфты, месяц и год выпуска, объем вводимой в муфту смазки. К паспорту прилагают свидетельство о приемке и консервации муфт.

ПРИЛОЖЕНИЕ Г (рекомендуемое). Конструкция и размеры уплотнения

ПРИЛОЖЕНИЕ Г(рекомендуемое)

Рисунок Г.1

Таблица Г.1

Размеры в миллиметрах

Номи- нальный крутящий момент, Н·м														Масса, кг, не более
1000	55	64	80	90	65	79	82	72	78	2	3	0,5	12±0,3	0,15
1600	75	84	100	110	85	99	102	92	98					0,20
2500	80	90	110	120	92	108	112	100	106			1,0		0,21
4000	90	105	125	135	107	123	127	115	121					0,22
6300	100	125	149	160	127	147	152	137	146	3	4		15±0,4	0,31
10000	140	151	175	185	153	173	177	163	172					0,35
16000	170	178	206	215	181	203	208	192	204			1,5		0,40
25000	195	207	243	250	210	240	245	225	239	4	6			0,60
40000	225	245	292	310	248	288	294	268	286	6	8	2,0	18±0,6	0,65
63000	280	296	344	360	300	340	346	320	340					0,80

Текст документа сверен по:официальное изданиеМ.: ИПК Издательство стандартов, 1996

Область применения

Определенные эксплуатационные характеристики во многом влияют на область применения устройства. Зубчатая муфта получила широкое распространение в машиностроительной области. Среди особенностей применения отметим следующее:

1. Устанавливается для связи горизонтальных валов, расположенных на одной оси.
2. Основное предназначение заключается в передаче крутящего момента, который варьирует в пределе от 1000 до 6300 Нм.
3. Смещение может быть угловым или радиальным, а также осевым.
4. Рекомендуемая рабочая температура составляет не более 120 градусов Цельсия. При этом в продаже встречаются различные климатические варианты исполнения, что также нужно учитывать.
5. При производстве учитываются установленные стандарты в ГОСТ.

В машиностроительной отрасли требуются различные варианты исполнения зубчатой муфты, рассматриваемый характеризуется определенными эксплуатационными свойствами. Зубчатая муфта производится с учетом установленных стандартов в технической документации.

Комплектность поставки

Обычно в базовый комплект поставки промышленной кулачковой муфты с механическим приводом входят две полумуфты, зубчатый венец в сборе, упаковка и документация.

В качестве дополнительной опции предлагается установочный винт, облегчающий монтаж устройства на оборудование. Если кулачковая муфта оснащена электромагнитным или гидравлическим приводом, добавляется монтажная схема для подключения к гидравлике или электрической схеме агрегата.

На заводе изготовителе муфту собирают и испытывают на тестовом стенде, о результатах делают отметку в отгрузочном паспорте изделия.

Область применения

Определенные эксплуатационные характеристики во многом влияют на область применения устройства. Зубчатая муфта получила широкое распространение в машиностроительной области. Среди особенностей применения отметим следующее:

1. Устанавливается для связи горизонтальных валов, расположенных на одной оси.
2. Основное предназначение заключается в передаче крутящего момента, который варьирует в пределе от 1000 до 6300 Нм.
3. Смещение может быть угловым или радиальным, а также осевым.
4. Рекомендуемая рабочая температура составляет не более 120 градусов Цельсия. При этом в продаже встречаются различные климатические варианты исполнения, что также нужно учитывать.
5. При производстве учитываются установленные стандарты в ГОСТ.

В машиностроительной отрасли требуются различные варианты исполнения зубчатой муфты, рассматриваемый характеризуется определенными эксплуатационными свойствами. Зубчатая муфта производится с учетом установленных стандартов в технической документации.

Область применения

Определенные эксплуатационные характеристики во многом влияют на область применения устройства. Зубчатая муфта получила широкое распространение в машиностроительной области. Среди особенностей применения отметим следующее:

1. Устанавливается для связи горизонтальных валов, расположенных на одной оси.
2. Основное предназначение заключается в передаче крутящего момента, который варьирует в пределе от 1000 до 6300 Нм.
3. Смещение может быть угловым или радиальным, а также осевым.
4. Рекомендуемая рабочая температура составляет не более 120 градусов Цельсия. При этом в продаже встречаются различные климатические варианты исполнения, что также нужно учитывать.
5. При производстве учитываются установленные стандарты в ГОСТ.

В машиностроительной отрасли требуются различные варианты исполнения зубчатой муфты, рассматриваемый характеризуется определенными эксплуатационными свойствами. Зубчатая муфта производится с учетом установленных стандартов в технической документации.
