Устройство заводской системы зажигания бензопилы
Система зажигания бензопилы изначально состоит из нескольких постоянно работающих элементов.
В их перечень входит:
- свеча штатного зажигания;
- магнето;
- электрическая проводка, соединяющая оба элемента между собой;
- клавиши управления, которые нужны для отключения работающего двигателя.
Магнето – это один из стандартных видов генератора, образующих переменный ток. Оно необходимо для подачи электрической не переменной энергии на штатную свечу зажигания. Непосредственно магнето состоит из заводского постоянного магнита и обмотки блока индуктивности, установленной неподвижно. Магнит крепиться на заводском маховике, который приводиться в движение одновременно с началом вращения коленчатого вала двигателя бензопилы.
Электронное магнето в заводских системах зажигания хозяйственных бензопил изначально могут быть двух видов:
- контактные магнето – у них к штатной свече подключен непосредственно первый штатный вывод заводской высоковольтной обмотки. При этом второй вывод ориентируется на землю непосредственно через встроенный механический выключатель. В нужный момент отдельный элемент устройства принудительно разводит контакты. Чтобы предотвратить перегрев и случайное окисление заводских контактов электропроводки прерывателя, к электросхеме системы зажигания изначально подключается отдельный конденсатор.
- бесконтактные магнето – основными их элементами служат управляющие элементы, которые выступают в роли регулировщиков подачи напряжения. В устройство входит туристор, который пропускает только ток, напряжение которого не превышает заданную величину. Во время открывания туристора конденсатор начинает разряжаться, в результате чего в витках первичной величины образуется ток. Вся электрическая сеть бесконтактного магнето функционирует в режиме кратковременных импульсов. Каждый импульс образуется одновременно с полным оборотом коленчатого вала двигателя и движением цилиндра бензопилы.
Независимо от типа магнето, система каждой бензопилы требует регулярного осмотра и регулировки. Это помогает избежать сложной поломки и дает возможность продлить сроки эксплуатации узла.
Устройство стартера
Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.
При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.
В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера
Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму
Как выставить зажигание на бензопиле?

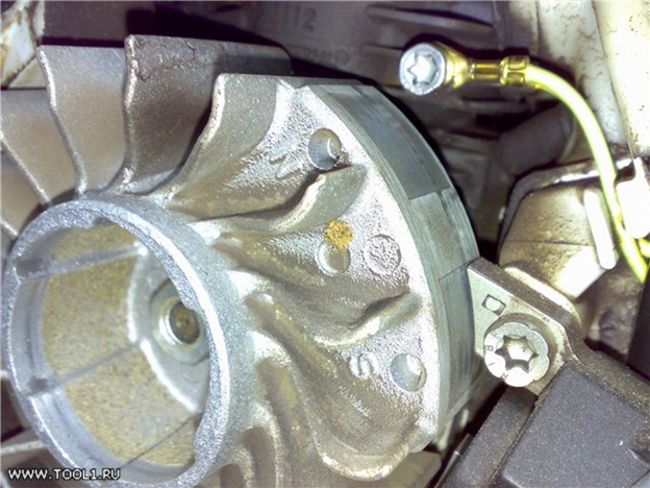

Отрегулировать зазор между маховиком и катушкой зажигания на бензопиле требуется в том случае, когда инструмент не заводиться. Непосредственно перед регулировкой нужно проверить состояние свечи. Для этого потребуется снять провода с головки и аккуратно выкрутить деталь из гнезда специальным ключом. Если свеча не мокрая, и на ее керамических стенках видны небольшие светлые пятна масла, то нужно переходить к следующему этапу проверки.
Для этого потребуется надеть на свечу колпачок со штатной проводкой и несколько раз резко потянуть за трос стартера. Если при этом искра так и не появилась, значит, следует переходить к регулировке зазора между маховиком и магнето.
Нарушение зазора между этими деталями бензопилы может стать причиной неосторожного обращения с инструментом. В стандартном виде дистанция между магнето и маховиком должна составлять не более 0,2 мм
Проверить эту величину достаточно просто. Для этого между элементами потребуется поместить специальную прокладку. Если она свободно входит в пространство между элементами, значит, зазор выставлен правильно.
Дальнейшая регулировка зажигания бензопилы выполняется в таком порядке:
- Сначала нужно ослабить болты фиксации системы;
- После этого между штатной катушкой зажигания и встроенным маховиком следует вставить шаблон;
- В конце болты регулировки фиксации потребуется затянуть.
После регулировки зазора останется собрать бензопилу и продолжить ее эксплуатацию.
Как выставить зажигание на бензопиле
Периодически должна выполняться регулировка зажигания бензопилы. Данное действие подразумевает выставление правильного зазора свечи зажигания между катушкой и маховиком. Параметр зависит от модели бензопилы. Он указан в инструкции по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм
Наличие правильного зазора важно для того, чтобы искра появлялась в нужный момент, т. е
не раньше и не намного позже подачи топлива.
Отрегулировать зажигание на бензопиле помогут специальные шаблоны, однако не всегда целесообразно приобретать их для одноразового использования. Поэтому их можно заменить на самодельный. Для его изготовления надо вырезать из пластиковой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После этого можно установить зажигание, действуя в следующей последовательности:
- Открутить немного болты зажигания для ослабления.
- Магниты, которые расположены на маховике, подвести к катушке зажигания.
- Зажать пластиковую пластину между маховиком и катушкой, а затем обратно закрутить болты.
- Полоску вынуть.
- Прокрутить маховик в полный оборот несколько раз подряд, при этом нужно следить, чтобы он нигде не цеплялся.
Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не получилось, то деталь нужно заменить, поскольку ремонт нецелесообразен.
Основные неисправности и их устранение
Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:
- износ электрода или повреждения керамического изолятора;
- неплотное прилегание съемного колпака (если он имеется);
- гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
- трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).
Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.
Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.
Зажигание бензопилы
Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.
Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.
Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.
Проверить катушку зажигания на бензопиле
Если предварительные действия не помогли в выявлении причины неисправностей бензопилы, то необходимо проверить катушку зажигания пилы. Диагностика выполняется в несколько этапов:
- Измерить сопротивление катушки с использованием мультиметра. Для этого следует знать оптимальные параметры, которые указаны в инструкции по эксплуатации. Однако из-за использования полупроводниковых элементов в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является положительный результат проверки. Т. е. если удалось определить сопротивление катушки с помощью специального инструмента, то она однозначно неисправна.
- Проверить наличие искры специальным прибором. Это устройство следует установить в разрыв цепи, расположенный между свечой и высоковольтным выводом катушки зажигания пилы. Показатели будут видны на дисплее. Такой метод проверки чаще используется в сервисных центрах, поскольку прибор, необходимый для этого, дорогой, и затраты будут не сопоставимы с оказанной пользой.
- Тестирование катушки с помощью свечи, т. е.выполнить самодельное зажигание. Для этого ее надо вывернуть, а затем корпусом приложить к цилиндру. Теперь нужно потянуть за стартер и наблюдать за искрой. Но этот метод дает лишь приблизительный результат, поскольку маховик крутится быстрее из-за неестественного положения свечи.
Если ни один из этих методов не дал результата или при необходимости выполнения проверки в полевых условиях, можно поступить следующим образом:
- Снять колпачок со свечи, вставить в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это нужно максимально аккуратно, чтобы не повредить деталь.
- Выполнить действия, которые требуется сделать при заводе инструмента. Теперь нужно смотреть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.
Этот метод можно использовать в крайнем случае и лишь, если отсутствуют электронные узлы, при этом важно выполнять правила:
- нельзя полностью выкручивать свечу, поскольку это может привести к более быстрому вращению маховика, что не является правильным режимом работы двигателя;
- располагать нужно на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной смеси, поэтому данный параметр можно посмотреть в инструкции (значение в 6-7 мм является усредненным).
Неисправности зажигания
Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.
Признаки неисправности зажигания:
- Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
- Заметно упала мощность бензопилы;
- При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
- Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
- Значительно увеличился расход топлива;
Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.
Определение локализации неисправности:
Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.
- Выкрутите свечу, наденьте на нее кабель зажигания;
- При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
- Резко потяните на себя ручку стартера и убедитесь в наличии искры;
Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:
Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;
Для проверки исправности электропроводки лучше всего использовать тестер.
Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.
Диагностика неисправности мультиметром
Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.
Пошаговая диагностика зажигания мультиметром:
- Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
- Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
- Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
- Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
- Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;
Видео обзор определение неисправности с помощью мультиметра
Регулировка зажигания
Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).
Пошаговая регулировка зажигания бензопилы:
- Диагностируем неисправность;
- Демонтируем защитную крышку;
- Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
- Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;
Определяем на маховике участок с магнитом;
- Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
- Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
- Устанавливаем защитную крышку и проверяем наличие искры на свече;
- Ввинчиваем свечу, заводим бензопилу;
Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.
Как проверить катушку зажигания бензопилы?
Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.
Для этого нужно:
- осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
- проверить чистоту элементов катушки и подключенной к ней электрической проводки;
- осмотреть состояние изоляции проводов;
- оценить надежность креплений;
- осмотреть состояние колпачка, который образует искру;
- проверить состояние свечи;
- проверить работоспособность выключателя свечи;
- мультиметром проверить напряжение внутри узла.
https://youtube.com/watch?v=3L-ja5c7ObY
Чтобы точно определить поломку катушки, потребуется использовать дополнительные приборы – амперметр и вольтметр. При этом нужно убрать от очага образования искры все посторонние предметы.
Проверка катушки выполняется в таком порядке:
- Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
- Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.
Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.
Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.
