Зажигание от бензопилы на иж планета

Как подключить катушку зажигания иж планета 5

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой. Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Схема проводки Иж Планета позволяет легко найти оборванный провод или повреждение изоляции (например, плохой контакт всегда греется).

В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи. Рассмотрим подробно о главных узлах проводки Иж планета.

Особенности мотоцикла

Согласно отраслевой нормали, мотоцикл имел буквенно-цифровой индекс:

СРАЗУ СКАЖУ : ВСЁ РАБОТАЕТ НА 6 ВОЛЬТ

У многих возникает вопрос будет ли работать на 6 вольт бортовой сети, ведь все комплектующие в магазинах для 12 вольт борт сети.

Значит начинаем собирать!

Есть несколько вариантов:

1) покупаем готовые детали (Автомобильные ВАЗ-овские);

2) собираем всё сами (от А до Я) ;

3)покупаем набор готовый полностью, только установи.

1) покупаем готовые детали (Автомобильные «автопром»);

идём в магазин и покупаем:

1) Датчик Холла от автомобилей ВАЗ (датчик Холла, он и в Африке датчик Холла от любой модели там только крепления отличаются )

2) Коммутатор для электронного зажигания ВАЗ (Я рекомендую ВТН 0529.3734. Он дороже, но на много надёжнее, проверено множеством коротких замыканий. Был у меня АСТРО и при первом же коротыше сгорел, а и чуть не забыл они почти все боятся спада клеммы с аккумулятора. ВТН нет.)

3)Бронепровода силиконовые высоковольтные с резиновыми колпачками:

5) Проводка Вазовская для БСЗ(приходим в магазин так и просим есть для ВАЗ 2101-07 и ВАЗ 2108-09 без разницы в принципе. можно и самому всё собрать, но это только время терять! )

ТИПИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ

2) собираем всё сами (от А до Я)

Что можно сказать, вариант очень сложный в техническом плане(деталях, времени, ещё раз времени, но самый дешевый вроде бы)

1) в место датчика холла можно собрать или купить( в интернете, в соц сетях есть парни которые продают их)

вот сайт с подробным описанием (у меня такая!) https://www.motoizh.ru/index.php?option=com…=article&id=656

2)Коммутатор можно собрать по различным схемам

в разделе: Электронное зажигание c датчиком Холла

3) но катушку надо всё же покупать и бронепровода тоже

собираем по представленной выше схеме

3)покупаем набор готовый полностью, только установи.

Без комментариев, только дороже на мого, чем первые два пункта!

Сообщений 1 страница 30 из 403

Поделиться113 ноября, 2010г. 15:41:01

Выставляю на Ваш форум свой трактор. Ему уже 31года. Видок не из лучших. Но этой машиной не мало земли вспахано,перевезено груза. Все мои друзья и родственники ползовались им. Для детей же это был и есть настоящий атракцион.Выявились за эти годы и недостатки конструкции. Да и безгаражное хранение не на пользу пошло.В этом сезоне решил модернизировать его.Вот в поисках музы т. е. идеи и попал на ваш сайт, а от вида красивых тракторов обалдел. Краткие технические данные моего трактора: Мост от ГАЗ 69 укорочен, Колеса задние-передние с МТЗ, кардан к коробке от УАЗа, КПП от ГАЗ-51. С коробки к двигателю передача цепью через промежуточный вал, Двигатель ИЖ П3 14 л.с. зажигание-МАГНЕТО, Передний мост полностью самодельный кроме ступиц, Колея меняется в зависимости от выполняемых работ(но пока это мне не пригодилось). Рулевое от Москвича с промежуточным редуктором 1:1 для смещения оси и изменения вращения. С уважением Юрий Иванович.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

  • Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
  • Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
  • Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
  • Пара броне-проводов из силикона с колпачками из резины;
  • Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.

Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;

Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Контактное зажигание

С завода модель комплектуется простым контактным зажиганием. Многие мотоциклисты не любят его за неточности в работе и частые рассинхронизации настроек, однако это все болезни двигателей с проблемами коленчатого вала и другими крупными неприятностями. На хорошем моторе, правильная настройка зажигания ИЖ Юпитер 5 не будет вызывать нареканий. Для настройки нам понадобится – штангенциркуль, лампочка на 12 вольт с 2-мя проводками, две отвертки, рожковый или накидной ключ. Первым делом снимаем правую крышку, открывая доступ к генератору и основным элементам зажигания.

Теперь выкручиваем свечи и вставляем в правый цилиндр длинную отвертку, или тонкий металлический пруток. Далее, проворачивая ключом гайку в центре зажигания, связанную с коленчатым валом, выставляем поршень в верхней мертвой точке. Чтобы найти в.м.т

следует немного повозится, важно очень точно поймать момент максимального выступания отвертки. На этом моменте нужно зафиксировать такое положение (риской на отвертке). Далее нам понадобится две руки, в одной удерживаем отвертку, другой упираем штангенциркуль параллельно и отмечаем совпадение риски и шкалы прибора

Далее просим товарищей, провернуть коленчатый вал ПРОТИВ часовой стрелки (опуская отвертку). На штангенциркуле фиксируем опускание отвертки на 2.4 – 2.6 мм. Эта регулировка зажигания ИЖ Юпитер 5 называется — опережение. Теперь переходим непосредственно к кулачкам зажигания

Далее нам понадобится две руки, в одной удерживаем отвертку, другой упираем штангенциркуль параллельно и отмечаем совпадение риски и шкалы прибора. Далее просим товарищей, провернуть коленчатый вал ПРОТИВ часовой стрелки (опуская отвертку). На штангенциркуле фиксируем опускание отвертки на 2.4 – 2.6 мм. Эта регулировка зажигания ИЖ Юпитер 5 называется — опережение. Теперь переходим непосредственно к кулачкам зажигания

Выставляя поршень следует обратить внимание, какой из кулачков начал размыкаться. Прикрепляем к нему лампочку, для этого один контакт цепляем на кулачек, а другой на массу. Отпускаем фиксирующий винт (он находится около основания кулачка) и вращаем рядом расположенный регулировочный винт

До того момента, когда лампочка не начнет гаснуть. Общая идея настройки поймать тот тонкий момент, когда лампочка только начнет гаснуть. То есть лампочка будет гореть, но буквально через 1/10 оборота винта она погаснет. Удерживая регулировочный винт, притягиваем его фиксирующим и настройка одного цилиндра – завершена. Можно приступать к следующему, настраивая его аналогичным способом

Отпускаем фиксирующий винт (он находится около основания кулачка) и вращаем рядом расположенный регулировочный винт. До того момента, когда лампочка не начнет гаснуть. Общая идея настройки поймать тот тонкий момент, когда лампочка только начнет гаснуть. То есть лампочка будет гореть, но буквально через 1/10 оборота винта она погаснет. Удерживая регулировочный винт, притягиваем его фиксирующим и настройка одного цилиндра – завершена. Можно приступать к следующему, настраивая его аналогичным способом.

Схема электропроводки Иж Планета 5

Открутить крепления 5 верхних проводов.

Фара мотоциклов ИЖ 7. Основная задача новых владельцев: Восстановить электрику — а с этим особых проблем не намечается, поскольку электропроводка ИЖ Юпитер 2 и Планета второго и третьего поколений идентична и взаимозаменяема; Запустить двигатель — более сложная задача, связанная с необходимостью переборки силового агрегата и наличия запчастей; Вернуть мотоциклу первоначальный облик. Руководствуясь знаниями электропроводки ИЖ Планета 5, легко можно восстановить проводку и на других мотоциклах: проводка ИЖ Юпитер 5 схема и её подключения аналогична. Правда, только в таком состоянии Процесс восстановления Когда эйфория от покупки проходит, возникает масса вопросов относительно его ремонта и восстановления своими руками. Правда, без аккумулятора эксплуатация возможна лишь в светлое время суток.

Зеркало и дуги безопасности — отличительные особенности новой модификации В числе нововведений следует отметить: Подножки для заднего пассажира;. Установку генератора производить в обратной последовательности. Головной свет Сегодняшний наш герой — легендарный ИЖ, а в качестве бонуса оригинальная и цветная схема проводки ИЖ Планета 2, представляющая интерес для многих любителей отечественной классики.

Регулировка карбюратор К-68 на мотоцикле ИЖ Планета-5

Карбюратор К-68И устанавливался на мотоцикл Иж Планета-5 чаще других. При его правильной настройке и должном уходе, мотоцикл заводится быстро, работает ровно и без нареканий.

Для регулировки карбюратора К-68И понадобится плоская отвертка, плоскогубцы, линейка. Для наглядности и удобства регулировки, воспользуйтесь схемой устройства карбюратора К-68.

Алгоритм регулировки карбюратора Иж Планета-5:

  1. Первым делом необходимо проверить уровень топлива в поплавковой камере. Откручиваем отверткой болты крышки камеры и снимаем ее. Переворачиваем карбюратор и замеряем линейкой расстояние от корпуса карбюратора до верхнего края поплавков. Оно должно равняться 26 ± 5 мм. В случае отклонения параметров, язычок поплавков плоскогубцами подгибается в соответствующую сторону. При этом, ни в коем случае нельзя нарушить параллельность поплавков.
  2. Устанавливаем зазор в 2 мм между дроссельной заслонкой и нижней частью смесительной камеры путем регулировки винта 11. Затем проверяем положение иглы дросселя. Необходимое положение иглы – средняя канавка. Остальные канавки сделаны для перемещения замка иглы и настройки соответствующего качества топлива в зависимости от климатических условий.
  3. После всех вышеприведённых действий приступаем к самому главному этапу — настройке холостого хода. Регулировочный винт качества холостого хода 15 (расположен вертикально с левой стороны карбюратора) заворачивают до упора, а потом отворачивают на 1-1,5 оборота. Запускаем двигатель и прогреваем на протяжении 5 минут. Винтом регулировки количества смеси 11 (расположен горизонтально с левого бока карбюратора) устанавливаем минимально устойчивые обороты двигателя. Параллельно с этим медленно отворачиваем винт 15 до тех пор, когда обороты двигателя перестанут возрастать. Именно момент снижения числа вращения оборотов коленчатого вала будет оптимальным для определения положения регулировочного винта 15. Снова уменьшаем обороты двигателя винтом 11 и выкручивая винт 15, находим новое оптимальное положение дроссельной заслонки. Повторять эту операцию нужно до тех пор, пока не установятся самые минимальные, но при этом устойчивые обороты коленчатого вала двигателя.
  4. Резким поворотом рычага газа на холостом ходу проверяем правильность регулировки (качество смеси). Если при резком открытии дросселя двигатель глохнет либо плохо набирает обороты, винт 15 нужно немного закрутить, тем самым обогатив смесь. В случае, когда двигатель глохнет при закрытии дросселя, винт 15 следует немного открутить.
  5. Также правильность регулировки можно проверить по цвету центрального изолятора свечи зажигания. После настройки карбюратора на мотоцикле проезжают расстояние 5-10 км и выворачивают свечи из головки цилиндра. Нагар темного цвета свидетельствует о слишком богатой смеси. Светлый цвет (белесый или песочный) говорит о том, что смесь бедная. Нормальный рекомендуемый цвет свечи коричневый либо кирпичный.
  6. Также стоит помнить про свободный ход троса газа 1-3 мм. Если его не будет, регулировка дроссельной заслонки будет некорректной. Свободный ход выставляется при помощи регулировки специального болта, расположенного под колпачком 18.

Общие сведения

На ИЖ Юпитер 3 используется (БСЗ) 1137.3734, предназначенное для всех моделей, оборудованных 12-вольтовым генератором. Модуль катушки зажигания на Юпитер 4 или другой модели дает возможность выбрать соответствующий режим функционирования мотора благодаря последовательному подключению выходных проводов.

Устройство в целом повышает технические параметры транспортного средства благодаря:

  • улучшенному пуску двигателя при отрицательных температурах;
  • более стабильной работе силового агрегата , что достигается в результате снижения асинхронности образования искры, а также благодаря оптимизации угла опережения СЗ в соответствии с оборотами мотора;
  • понижению уровня токсичности отработанных газов, расхода топлива, а также снижению налета на свечах;
  • устойчивому старту силового агрегата даже на севшем до 6 вольт аккумуляторе, при условии, что используются определенные модели катушек зажигания;
  • более простой установке и обслуживанию системы в целом.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

Потребность в осмотре и корректировке работы проводки возникает, если:

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

Пошаговая инструкция

Необходимо следовать следующим этапам:

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

Далее необходимо последовательно выполнить этапы:

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

Дорожная версия мотоцикла ИЖ Планета 5 выгодно отличалась от других отечественных аналогов применением масляного насоса, что позволило отказаться от схемы предварительного смешивания топлива с маслом.

Кроме того, последующие модификации отличались своей бесконтактной системой зажигания, независимой от аккумуляторной батареи и измененной кинематикой.

Конструктивные составляющие

Что остается сделать нашему клиенту бензиновые двухтактные движки имеют схожий принцип работы, если и система зажигания у их имеет типовую структуру и устройство.

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания естественно как в мастерской, так и своими руками. Для этой цели для вас вам понадобятся обыденные гаечные ключи, отвертка и щуп 0,4 мм (сделать щуп есть вариант на дому из подручных материалов — обычной бумаги для ксерокса, пластмассовой бутылки и т.п.).

Яков Синельников, 56 лет, Хабаровск

«Купил старую бензопилу. И как старую – пролежала она у деда три года в гараже. Попробовал завести – ничего не вышло. Посмотрел свечу, вроде не заливает, сухая. Выкрутил, проверил – искры нет. Пришлось разбирать и выставлять зазор. Вместо щупа вырезал из пластмассовой бутылки самоделку, вставил и отрегулировал. Работаетбензопилаотлично – главное зазор выставить и правильно собрать. Свечу, когда, тоже поменял.»

Переход на 12 вольтовую схему

Использование электрических деталей от поздних моделей мотоциклов неизбежно затронет и смену вольтажа, поскольку:

  1. Система на 12 В более прогрессивна;
  2. Обладает повышенным искрообразованием;
  3. Более «живуча» в нашей климатической зоне.

Справочно: Цена многих деталей доступна для владельцев мотоциклов, поэтому модернизация не бьет по карману.

Надеемся, что вам поможет предложенный алгоритм доработки штатной электросистемы мотоцикла ИЖ Юпитер 3 с видео и фото материалами (см. также схему проводки ИЖ Планета 3). И вы воспользуетесь данным способом для модернизации собственного мотоцикла.

Бесконтактное зажигание на иж — разбираемся с непонятными терминами

  1. БСЗ — бесконтактная система зажигания;
  2. Модулятор — металлический диск (сталь толщиной 0,8-1,0 мм), пластина, шторка. Устанавливается на оси механизма опережения зажигания (валу трамблера). Производит «генерацию» магнитных импульсов на датчик Холла.
  3. Коммутатор — электронное устройство подающие электрические импульсы на катушку зажигания;
  4. Датчик Холла — устройство, способное определять наличие или отсутствие магнитного поля. Если поле есть — идет управляющий импульс на коммутатор. Положение датчика — фиксированное.
  5. Катушка зажигания — преобразователь импульсов, поступающих от коммутатора, в импульсы высоковольтного напряжения, подающихся непосредственно на свечи зажигания.

Особенности технического обслуживания

Особенности gsm модуля для автосигнализации старлайн а93 и инструкция для установки и настройки своими руками

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Алгоритм действий следующий:

  1. устанавливаем мотоцикл на подножку;
  2. включаем нейтраль;
  3. выкручиваем свечу зажигания из цилиндра;
  4. снимаем крышку картера двигателя;
  1. проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
  2. с помощью отвертки ослабляем затяжку стопорного винта;
  3. используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
  4. собираем все обратной последовательности;
  1. включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

  1. в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
  2. при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
  3. при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

  1. ослабляем с помощью рожкового ключа контргайку;
  2. включаем зажигание;
  3. нажимаем на кнопку включения звукового сигнала;
  4. с помощью отвертки регулируем тональность;
  5. повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
  6. затягиваем контрольную гайку.

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о схеме проводки ИЖ Юпитер 5). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

Собственно сама Схема электропроводки ИЖ Планета-5. (можно кликнуть для увеличения)

Расшифровка схемы:

1,4,10,2 — Фонарь указателей поворота мотоцикла2 — Фара3 — Щиток приборов5 — Включатель стоп-сигнала ручного тормоза6 — Переключатель правый7 — Включатель стоп-сигнала ножного тормоза8 — Реле-прерыватель указателей поворота9 — Блок выпримитель-регулятор11 — Фонарь задний13 — Аккумулятор14 — Предохранитель15 — Катушка зажигания16 — Свеча зажигания17 — Колпачок свечи зажигания18 — Контакт нейтрали в коробке передач19 — Переключатель левый20 — Звуковой сигнал21 — Генератор22 — Замок зажигания23 — Клапан-датчик смазочной системы24 — Фонарь передний габаритный бокового прицепа25 — Указатель поворота передний бокового прицепа26 — Указатель поворота задний бокового прицепа27 — Фонарь задний стоп-сигнала бокового прицепа28 — Фонарь задний — габаритный огонь бокового прицепа

Как верно настроить зажигание Иж Планетка 5

Производить и регулировать зажигание Иж Планетка лучше всего, используя особый инструмент, который некогда заходил в заводской набор каждой отдельной модели. Если у вас нет такового инструмента, воспользуйтесь обыденным штангенциркулем.

Смотрите:

Что же понадобится, чтоб настроить систему пуска на Иж Планетка 5, для вас пригодятся последующие инструменты:

  • пробник, иначе говоря лампочка, работающая от 12-ти вольт с наличием 2-ух проводов;
  • глубиномер (штангенциркуль);
  • особые щупы, для чтоб точно измерить зазоры.

Чтоб хорошо установить зажигание Иж Планетка, поначалу нужно снять крышку с генератора. При необходимости, для удобства возможно открутить правую крышку на картере.

Дальше для регулировки зажигания Планетка 5 следует попеременно выполнить такие деяния:

  • повернуть по ходу часовой стрелки коленвал как будет произведена грамотная установка момента, когда прерыватель будет очень размыкаться;
  • незначительно раскрутить болт, сразу поворачивая эксцентрик;
  • поставить нужные зазоры (0,4. 0,6 мм);
  • опять закрутить болт;
  • опять поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
  • поворачивая коленвал в оборотную сторону, поставить поршень на протяжении 3. 3,5 мм до отметки ВМТ;
  • ослабить болты;
  • установить начало размыкания контактов;
  • снова закрутить болты и включить зажигание Планетки 5.

Как сделать мопед из бензопилы и велосипеда

Начинать следует с поиска подходящего мотора. На эту роль подойдет сердце бензопилы. Используйте Дружбу. Помните о мощности. Самодельный мопед не сможет тронуться с места, если мощность двигателя меньше 2 л. с. Для создания велосипеда с мотором от бензопилы своими руками понадобятся и другие комплектующие:

  • аккумулятор;
  • шкивы, шестерни;
  • передаточный ремень или цепь;
  • трос привода;
  • хомуты для крепления;
  • инструменты: отвертка, плоскогубцы и т. д.

Основным местом, на котором будут размещены элементы будущего агрегата, является рама велосипеда. Здесь крепежными хомутами на верхней трубе монтируется аккумулятор, на стыке трубы, проходящей под седлом и передней нижней, — двигатель, рядом бензобак.

Следующий шаг в сборке велосипеда с двигателем от бензопилы изготовление — передаточных колес-шкивов. С помощью этих элементов усилие, создаваемое мотором, передастся заднему колесу.

Используйте для создания шкивов колесики с внешним ограничителем размером с музыкальный диск.

Сборка мопеда продолжается, монтируем собранные детали:

  1. Передний передаточный узел соединяем с валом движка.
  2. На втулку заднего колеса закрепляем второй шкив.
  3. Надеваем на передаточные узлы ремень. Если используете цепь, вместо шкивов возьмите шестерни.

Поставив мотор бензопилы на велосипед, переходим к подключению. Рабочий отсек двигателя соединяем с аккумулятором, монтируем механизм зажигания. Неотъемлемым этапом сборки мопеда является связка ручки для тормоза и мотора. Отрегулируйте натяжение соединительного троса так, чтобы при помощи ручки двигатель легко заводился.

как настроить зажигание на иж планета 5

Как выставить зажигание иж планета 5

В разделе Сервис, Обслуживание, Тюнинг на вопрос как правильно выставить , отрегулировать зажигание на иж планете 5 заданный автором Михон Беженарь лучший ответ это Выкрутить свечу, установить поршень не доходя 2,5-3 мм до ВМТ, между контактами прерывателя засунуть кусок папиросной бумаги и регулировать, момент освобождения бумаги и будем момент зажигания.

Ответ от 2 ответа

Привет! Вот подборка тем с ответами на Ваш вопрос: как правильно выставить , отрегулировать зажигание на иж планете 5

Ответ от Владимир СоболевДля начала нам нужно обзавестись (изготовить, купить – нужное подчеркнуть) спец инструментом.1)Пробник (лампочка 12 вольт с двумя проводами или магазинный)Если у вас установлена БСЗ то лучше воспользоваться вот таким приборчиком- тестером.2) нам нужен глубиномер – это может быть штангельциркуль, или специальное приспособление.3) Щупы для измерения зазора.Выставляем зажигание на Планете.Откручиваем крышку генератора или полностью снимаем правую крышку картера, лично я предпочитаю снимать полностью – мне так удобней.Поверните по часовой стрелки коленчатый вал за болт генератора до момента максимального размыкания контактов прерывателя, ослабьте винт 1 (рис 1) и, поворачивая эксцентрик 2, установите зазор между контактами 0,4…0,6 мм, затяните винт 1.Теперь, вращая коленчатый вал по часовой стрелки установите поршень в верхнюю мёртвую точку (ВМТ). Затем вращая коленчатый вал против часовой стрелки, установите поршень, не доводя его до ВМТ на 3,0…3,5 мм. Ослабив винты 3 поворотом основания 4, установите начало размыкания контактов, закрепите винты.Начало размыкание контактов удобно определять с помощью пробника. Один провод пробника подключите к массе, второй подключите к клемме молоточка прерывателя, включите зажигание, при размыкании контактов лампа загорится это и будет начало размыкания контактов.Если у вас БСЗ то пункт про установку зазора естественно исключается, момент искрообразования определяется с помощью вышеуказанного приборчика или тестера.С помощью приборчика:Прибор установите за место коммутатора, светодиод «Д» должен гореть когда модулятор не находиться в ДХ (Датчик Холла) и тухнуть при входе в ДХ это и будет момент искрообразования. Если прибора нет, то вполне можно обойтись и тестером.Устанавливаем тестер на измерение напряжения (на предел в 20 вольт) , подключите его на второй и третий контакт ДХ, тестер должен показывать напряжение около 7 вольт в момент когда модулятор не находиться в ДХ, и практически ноль когда модулятор находиться в ДХ, момент перехода с 7 В до 0 и является моментом искрообразования.Удачи!

Особенности электрооборудования

Несмотря на унификацию деталей с другими моделями, схема проводки ИЖ Ю5 выбрана для батарейного использования.

Речь идет о контактной системе зажигания, которая при «севшем» аккумуляторе сразу создает проблемы владельцу:

  1. Запуск двигателя затруднен;
  2. Двигатель работает с перебоями;
  3. Движение на малой скорости еще больше разряжает АКБ.

Поэтому, многие владельцы предпочитают модернизировать своими руками систему зажигания на более прогрессивную – бесконтактную электронного типа. Также следует отметить, что ремонт проводки ИЖ Юпитер 5 при возникновении желания подобной модернизации не потребуется (см. также статью о схеме проводки ИЖ Планета 5).

Переход на бесконтактную систему зажигания

Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).

Но есть и более прогрессивный способ, при котором:

  1. Генератор и проводка на ИЖ Юпитер 5 остаются;
  2. В электросхему вносятся небольшие переделки;
  3. Аккумуляторная батарея остается для обслуживания вспомогательных систем.

Модернизация системы зажигания

Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.

При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:

  1. Устанавливаются два датчика Холла;
  2. К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр;
  3. Две катушки зажигания от мотоцикла семейства ИЖ.

На представленной выше схеме цифрами обозначены:

  1. Свечи зажигания;
  2. Катушки Планета 5;
  3. Коммутаторы с «восьмерки»;
  4. Датчики Холла с «восьмерки»;
  5. Замок зажигания;
  6. Аккумуляторная батарея.

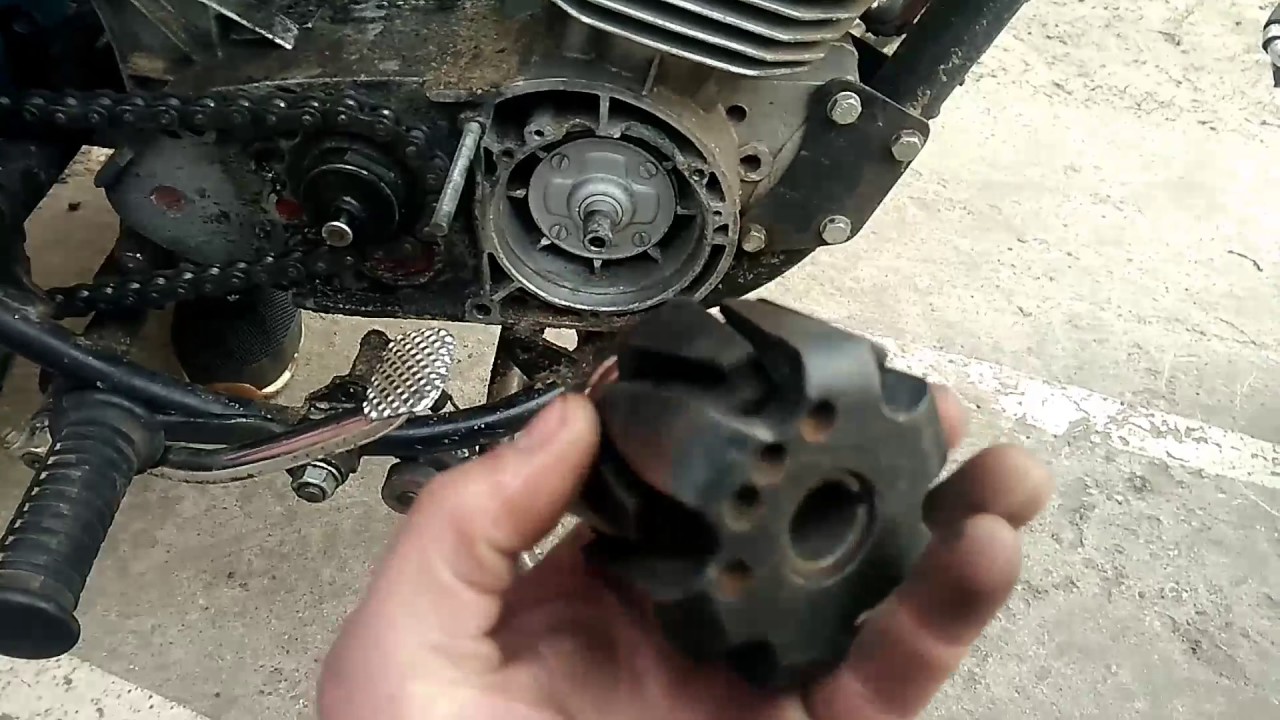

Доработка генератора

Данная технология перехода на бесконтактную систему зажигания интересна тем, что владельцу мотоцикла нет необходимости покупать новый генератор, предназначенный для работы в системе электронного зажигания. Соответственно, что и цена переделки будет минимальной.

Достаточно:

  1. Изготовить модулятор, который будет прерывать цепь;
  2. И установить его на генератор (на вал ротора).

В качестве такого модулятора-прерывателя может послужить пластина из металла, с просверленным в ней отверстием под крепежный болт.

Фото единственного элемента, который предстоит сделать самому

Порядок установки модулятора следующий:

  1. Пластина-модулятор (на схеме внизу под №2) устанавливается под крепежный болт;
  2. Несильно притягивается ним;
  3. Вращением коленвала устанавливаем поршень в ВМТ;
  4. Выставляем угол опережения зажигания;
  5. Затягиваем крепежным болтом пластину.

Электропроводка ИЖ Юпитер 5 при переделке генератора остается без изменений
