Захваты для монтажа лестничного марша. Как выбрать и использовать?

Угол наклона пандуса для инвалидов

Основным параметром пандусов является угол наклона. Наклонные поверхности должны располагаться под определенным углом, величину которого определяет соответствующий ГОСТ. Если же требования ГОСТ не соблюдены, то для человека с ограниченными возможностями все сооружение становится неудобным и опасным.

Угол наклона пандуса

Угол наклона пандуса должен соответствовать требованиям ГОСТ

Уклон пандуса определяется как отношение его высоты к длине (проекции на горизонтальную ось) и выражается в процентах. Может выражаться в градусах.

Расчет уклона пандуса

При создании наклонных площадок для инвалидов ГОСТ рекомендует угол наклона не больше 5%. Если эту величину измерять в градусах, получается чуть меньше 3° (2,86°).

Угол наклона пандуса в процентах

Максимальный угол наклона может быть увеличен, если конструкция устанавливается на непродолжительное время. Максимум для такого варианта – 8% (4,8°). При этом должны быть соблюдены следующие требования:

• перепад высот – не больше 50 см;
• наклонный участок поверхности – не длиннее 6 м.

Согласно СП 59.13330.2012 (актуализированная редакция СНиП 35-01-2001) угол наклона может быть увеличен до 10% (5,7°) в затесненных местах. Перепад высот при этом не должен быть больше 0,2 м.

Требования СП (СНиП) определяют также допустимый поперечный уклон наклонной поверхности. Он не должен превышать 2%.

Съёмные пандусы подразделяются на несколько категорий:

• телескопические раздвижные;
• пандусы для преодоления порогов;
• ролл-пандусы.

Телескопические раздвижные пандусы

Данный вид пандусов используется для спуска/подъема детских и инвалидных колясок. Он является универсальным, подходит для любых лестничных маршей и предназначен для установки на маршах лестниц, где установка стационарного пандуса мешает проходу пешеходов. Для преодоления небольших лестниц, бордюров и порогов пандус возможно использовать в не раздвинутом состоянии: в таком положении возможна нагрузка на аппарель пандуса до 400 кг.

Пандусы для преодоления порогов

Пандусы для преодоления порогов имеют небольшие размеры по сравнению с другими видами пандусов. Как правило, их устанавливают для преодоления человеком на инвалидной коляске порогов, бардюров, а также других участков с перепадами высот. Благодаря небольшим размерам и массе, установку такого пандуса может осуществлять один человек.

Ролл пандусы

Принцип использования ролл пандусов является таким же, как и у телескопических моделей. Основное различие между ними заключается в способе складывания: ролл пандус, фактически, скручивается, словно обычный коврик, который лежит у вас в гостиной. Такой способ складывания уменьшает габариты пандуса, что особенно удобно при транспортировке.

На сегодняшний день всё большую популярность приобретают именно съёмные пандусы. Во-первых, вам не нужно платить специально обученному человеку за установку оборудования, а, во-вторых, съёмные модели являются более практичными, их можно с лёгкостью транспортировать. Особенно это актуально для общественных мест, где установленный стационарный пандус может стать помехой для пешеходов.

Переносные складные лестницы

Переносные складные конструкции лестниц находят широкое применение на производстве и в быту. Изготовливают их из профилированного алюминиевого сплава. Лестницы прочны и легко раскладываются, превращаясь в устойчивую стремянку для сбора фруктов на дачном участке, или помост для ремонтных работ.

Лестница двухсекционная шарнирная – конструкция универсальна и может применяться в качестве двусторонней стремянки и как приставное приспособление. Фрагменты лестницы алюминиевой складной соединены между собой шарнирными устройствами, автоматически фиксирующими положение устройства. Рабочая высота шарнирных устройств варьирует от 2,90 м до 7,43 м при длине лестничного полотна 1,90 – 6.75 м. Возвышение стремянки при длине секции 2,76 м будет достигать 2,70 м. Вес такой конструкции не превышает 16,15 кг.

Лестница трехсекционная. Это изделие имеет свойство раскладываться при помощи простых приемов. Количество ступеней у различных моделей может быть от 5 до 11 . Длина секции от 1,43 до 3,12 м создает возвышение до 3,63 м. Манипулирование выдвижной секцией позволяет выполнять различные операции на возвышении от основной поверхности 1,99 м до 5,36 м.

Раскладная шарнирная конструкция. Состоит из четырех секций (трансформер), может раскладываться в виде стремянки, помоста, приставного изделия. Ступени раскладных лестниц алюминиевых имеют рифление, обеспечивающее безопасное перемещение. Секционные отделы соединяются шарнирными устройствами с автоматической фиксацией в нужном положении. При небольшом весе, в пределах 12,5 – 19,4 кг, лестница устойчива и безопасна для применения.

Устройство можно сложить в виде помоста, высотой 0,7 – 1,74 м, при помощи которого будет удобно проводить штукатурные или монтажные рабочие операции. Конструкция легко раскладывается в стремянку, высотой 1,18 – 3,30 м и выдерживает нагрузку до 150 кг. В складном состоянии, это компактный легкий объект размерами 0,1 x 0,25 x 1,71 м. Изделия выпускаются бытовыми и профессиональными сериями.

Алюминиевые складные лестницы легкие, прочные, не занимают много места. Они не подвергаются разрушению от влажности и перепада температуры. К недостаткам этого вида оборудования можно отнести высокую электропроводность и теплопроводность материала. Какую выбрать лестницу для частного дома?

Артур Комиссаров. Эксперт. Автор. Специалист “3 в 1”. Помимо автора-эксперта, также, является директором предприятия “Завод лестниц на металлическом каркасе” г. Москва. Завод занимается производством лестничных конструкций.

Чтобы продлить срок эксплуатации конструкции, необходимо использовать защитные приспособления. Поскольку складная лестница-стремянка-трансформер в сложенном виде не занимает много места, для хранения и транспортировки можно использовать специальный чехол. Он помогает защитить конструкцию от случайного раскладывания и царапин в процессе перевозки. Чехол изготавливается из прочного полимерного материала и оснащается замком для удобства использования.

Изготовление каркаса

Сложность в работе с металлическими элементами состоит в том, что это потребует навыков обращения со сваркой и аккуратности при выполнении швов. Прежде чем приступить к активным действиям, необходимо изучить методы изготовления металлокаркаса и произвести расчёты. Для того, чтобы работа проходила быстрее, не лишним будет сделать небольшой чертёж будущего изделия. На несущие косоуры действуют значительные нагрузки, которые следует предусмотреть при расчёте.

Черновой каркас подойдёт для тех, кто не уверен в своих навыках сварщика, ведь его потом можно зашить и в случае ошибки в расчётах, а полученные недочёты – исправить.

Процесс создания каркаса

При выполнении лестницы на черновом каркасе требуется рассчитать потребность в материалах. Это будет зависеть от того, конструкцию какого размера планируется изготовить. Если вы приняли решение делать лестницу из швеллеров, то работы будут состоять из двух этапов :

1. Изготовление косоура – одного или двух, в зависимости от конструкции. При ширине лестничного марша более 90 сантиметров рекомендуется применять два косоура для увеличения прочности.
2. Для изготовления ступеней применяют швеллеры. Из них необходимо сварить жёсткую рамку в соответствии с произведёнными расчетами. Для основы ступеней применяют уголки, которые приваривают на грани швеллера. Они будут опорой для проступи.

Для чего предназначены пожарные лестницы

Установка пожарных лестниц являются обязательным требованием для многоэтажных зданий, в том числе частных домов, в которых более чем два этажа. В данном случае значимую роль играют параметры надежности и удобства этих приспособлений, ведь при возникновении задымления с их помощью люди смогут покинуть здание. Собственникам коттеджей допускается использовать дополнительные лестницы наружного типа.

Для наружных пожарных лестниц разработаны специальные нормы. Необходимость в этом обуславливается тем, что они предназначены для спасения людей.

Рекомендовано к прочтению

Стоит учитывать, что для эвакуационного сооружения обязательным требованием является возможность беспрепятственного выхода на улицу. Турникеты и ограждения недопустимы. Что касается дверей, то они должны без труда открываться в направлении от себя. Соблюсти все нюансы очень непросто, поэтому зачастую при разработке таких сооружений дополнительно используются балкон, лоджия, кровля, здания по соседству и различные переходы.

Устройство и виды лестницы

Современная модель «трансформер» представляет собой «гибрид», который объединяет функциональные возможности стремянки и лестницы приставного типа. Приспособление состоит из нескольких модулей, количество которых составляет от двух до четырех, соединенных шарнирами с замковым механизмом. Это позволяет легко и быстро придавать конструкции необходимую геометрическую форму в виде буквы «Г», «П», «Л», «М».

Основой приспособления являются стабилизаторы с пластиковыми насадками на концах, которые имеют противоскользящую поверхность. Это обеспечивает устойчивость изделию. Модули изготавливают из нержавеющей стали, алюминия или металлического сплава, в некоторых моделях – из стеклопластика.

Современные модели часто оснащаются дополнительными механизмами, что значительно расширяет возможности их применения:

Производители предлагают разные виды устройств, самые популярные из них:

Какая лестница-трансформер лучше?

В данном случае необходимо сразу определиться, в каких условиях будет эксплуатироваться изделие. Домашнее использование предполагает невысокие нагрузки, профессиональное оборудование рассчитано на интенсивное применение и, как правило, оно стоит дороже.

Кроме того, есть целый ряд других отличий:

При выборе стоит учитывать особенности материала. Алюминиевые лестницы в аренду отличаются легкостью и прочностью, но могут деформироваться под воздействием больших нагрузок, они подходят для использования в быту.

Стальные модели имеют повышенную прочность и больше весят, предназначены для профессионалов. Оптимальный вариант – изделия из сплава, которые объединяет свойства стали и алюминия. Модели, изготовленные из стеклопластика, предназначены для выполнения электромонтажных работ в помещении и на открытом воздухе.

Сказать однозначно, какой вариант лучше – невозможно, поскольку каждый вид изделия имеет конкретное предназначение

Поэтому, выбрав модель для решения определенной задачи, следует обратить внимание на ее производителя и качество

Какой фирмы выбрать?

На строительном рынке можно встретить оборудование разных производителей, которое отличается уровнем качества, стоимостью, техническими параметрами.

Высококачественную продукцию предлагают следующие компании:

• Sbtabilo;
• Centaure;
• Sarayli;
• Rigger.

Оборудование из более доступного ценового сегмента выпускают:

• Startul;
• SevenBerg;
• Сибин;
• Вира;
• Практика.

Правильно сориентироваться в обширном ассортименте поможет рейтинг с кратким описанием преимуществ.

Модульные изделия

Монтаж разных по форме ступеней модульной лестницы на металлический каркас совмещает в себе несколько вышеописанных способов. Прежде всего, стоит обратиться к особенностям самой конструкции. Модульные лестницы основаны на последовательном соединении одинаковых элементов, это своего рода конструктор. В зависимости от выбранной схемы из одного и того же набора можно получить разные вариации лестничных конструкций:

• прямой марш;
• поворотная на 180 градусов;
• поворотная на 90 градусов;
• винтовая.

При этом используются разные типы ступеней: прямые, забежные и площадочные. Чтобы произвести их монтаж используют опорные колонны, больца и винты.

Для начала нужно установить все несущие элементы конструкции. На собранную основу крепятся металлические пластины. На них укладываются ступени и выставляются относительно центра. Далее с помощью винтов производится базовая фиксация к этим самым пластинам. Для соединения по бокам и улучшения показателей устойчивости используются больца. Опорные балки устанавливаются согласно инструкции.

Прежде чем приступать к возведению лестницы необходимо заранее продумать все доступные варианты крепления ступенек. Металлические конструкции практически не ограничивают выбор, но при этом в каждом случае есть более предпочтительные способы. От них зависит не только устойчивость элементов, но и экономия места.

Размер ступеней лестничного марша

Таблица. Рекомендуемый размер ступеней по крутизне лестничного марша.

Номер варианта	Угол наклона лестничного марша	Высота ступени, мм	Ширина ступени, мм
1	14°10′	100	400
2	16°20′	110	380
3	18°30′	120	360
4	21°00′	130	340
5	23°10′	140	320
6	25°40′	150	300
7	29°50′	160	280
8	33°10′	170	260
9	37°00′	180	240
10	40°50′	190	220
11	45°00′	200	200

Также стоит учитывать размер ступеней лестничного марша. Контур лестничного марша, а также верхней и нижней площадок формируют с учетом рельефа участка и значений из таблицы выше.

У подножия нижней ступени роют траншею шириной и глубиной 40 см, армируют ее и выпускают концы проволоки в траншею, перевязав арматуру в шахматном порядке. Затем по всей площади планируемого крыльца настилают сетку МАК, которую приподнимают над уровнем земли на 50 мм. Для этого под перекрестия сетки подкладывают небольшие камни, обломки кирпича и т. п. Концы арматуры привязывают проволокой к фрагментам сетки. На последнем этапе по ширине лестничного марша и по форме ступеней устанавливают опалубку, которую заливают бетоном.

Как сделать приставную деревянную лестницу в домашней мастерской

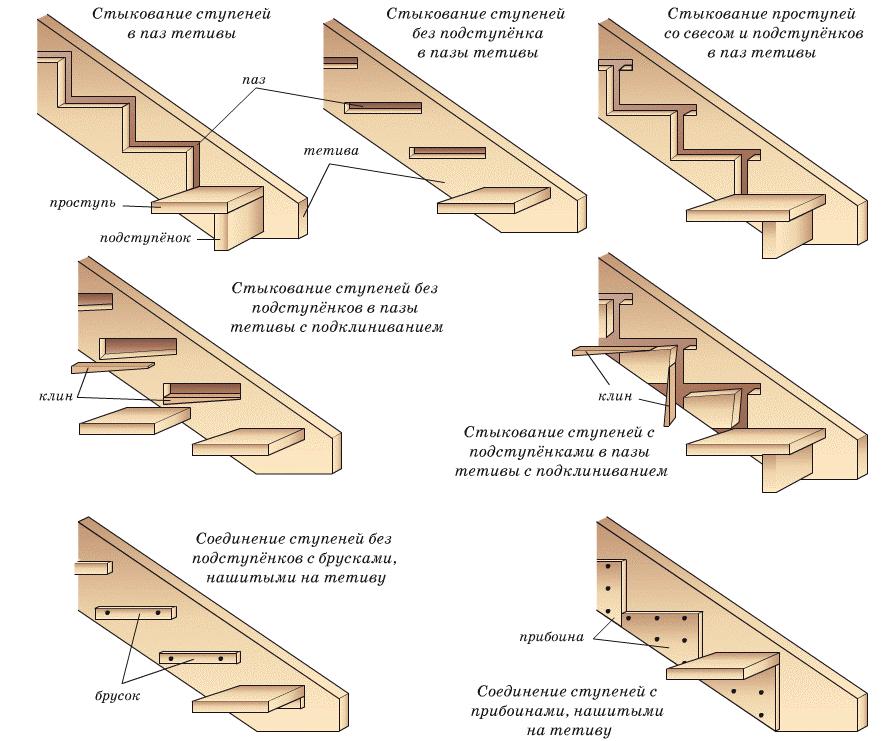

Самый оптимальный способ крепления ступеней к тетивам – сделать в тетивах пазы (врезки), в которые вставляются ступени и закрепляются саморезами. Для того, чтобы ступени на лестнице располагались абсолютно ровно, разметку под них на тетивах лучше всего делать одновременно, положив обе тетивы рядом друг с другом.

Тетивы и ступени необходимо обработать рубанком и хорошо зачистить. С помощью стамески по разметке по всей длине тетив вырубаются пазы для ступеней. Чистовая обработка пазов делается напильником – так вы сделаете поверхность более ровной. Боковая поверхность ступеней и пазы смазываются столярным клеем, после чего ступени вставляются в пазы. Чтобы убедиться, что ступеньки установлены ровно, воспользуйтесь уровнем. После того, как клей подсохнет, можно закрепить ступени с помощью саморезов.

Откроем маленький секрет. Когда лестница будет готова, вы можете обнаружить, что в местах соединения ступеней и опор остались щели: даже при максимально качественной обработке дерева соединить элементы конструкции так, чтобы мест соединения не было видно, невозможно. Чтобы убрать эти щели, сделайте так называемое «жидкое дерево»: смешайте клей ПВА и оставшиеся после зачистки лестницы опилки до консистенции густого теста и замажьте получившейся пастой все щели.

Для того, чтобы конструкция получилась более устойчивая и безопасная, опоры скрепляются таким образом, что ширина лестницы внизу чуть больше, чем вверху – то есть длина ступеней у вас будет разной. На фото ниже показан пример именно такой деревянной приставной лестницы своими руками.

Деревянная приставная лестница

После того, как лестница готова, ее необходимо покрыть морилкой, а при желании дополнительно обычным бесцветным лаком, который позволит сделать изделие чуть более долговечным, защищая от влаги и других неблагоприятных условий.

Если лестница предполагает использование не только в доме, но и на улице, ножки обязательно следует закрыть специальным резиновым башмаком. Это предотвратит их загнивание и сделает конструкцию более устойчивой.

Если вы делаете приставную лестницу из дерева своими руками высотой более трех метров или просто хотите, чтобы конструкция была максимально прочной и надежной, ей можно придать дополнительной жесткости за счет скрепления тетив несколькими металлическими стяжками на болтах. Достаточно будет 3-4 таких жестких креплений.

Кстати, можно сделать и совсем простейшую конструкцию. Для ее изготовления понадобится буквально несколько часов, однако и будет она наименее удобная.

Те же самые бруски для ступеней вы просто привинчиваете шурупами к передней поверхности брусков-тетив, не утруждая себя вырезкой пазов и состыковкой их уровня на обеих опорах. Вот так, как на фото ниже:

Так выглядит самая примитивная деревянная приставная лестница, какую можно сделать своими руками

Для изготовления деревянной приставной лестницы своими руками вам понадобятся:

• пила;
• рубанок;
• стамеска;
• напильник;
• дрель;
• шлифовальная машинка;
• уровень;
• столярный клей;
• верстак.

Точно,и саморезы там же(если не секрет,сколько лестниц сделали?)

Лично я не сделал ни одной. Но это не означает. что я ничего не понимаю. Как я уже писал в предыдущих постах, мне довелось видеть работу неплохих мастеров. Возможно для элитных лестниц такое решение и неприемлемо, но у меня лестница — из сосны на даче. Все очень аккуратно, шляпки саморезов зашпаклеваны тонированной шпаклевкой. Прочность и жесткость конструкции- выше всех похвал.

А в связи с чем если не секрет такая ирония?

Виды каркаса

По способу сборки различают два вида каркасов лестничных маршей :

• Монолитные. Открытый каркас. Такая конструкция должна выглядеть идеально, ведь она не предусматривает конечной обшивки. Любые неаккуратности на металлокаркасе будут заметны на итоговом изделии. Этот вид каркаса можно выполнять без подступенков, используя два боковых или один центральный косоур (хребтовые лестницы). Установленный каркас в финальной обработке может быть покрыт лишь краской, лаком или отшлифован. Работы по установке каркаса лучше всего производить, когда вся отделка завершена.
• Модульные. Черновой каркас. Их выполняют из швеллеров. Это упрощает работу и снижает стоимость изделия. Производить установку каркаса лучше всего при отделке помещения, а вот отделку ступеней лучше оставить на потом, когда вся грязная работа закончена. Тогда же устанавливают и ограждения.

Лестница, выполненная на металлическом каркасе, удобна тем, что может иметь любую сложную форму. Независимо от того, какой вид каркаса вы решили применять, для того чтобы изделие не пришлось переделывать, необходимо выполнить правильные расчёты.

Для отделки металлического каркаса используют, как правило, дерево или стекло. Для устранения звуков, которые могут образовать при ходьбе, применяют специальные шумоизолирущие материалы.

Комбинированная конструкция отличается рядом преимуществ :

• Эксплуатационные качества металла выше, чем у древесины.
• Деревянные элементы конструкции можно заменить при их износе — как отдельно, так и все вместе. При этом замера каркаса не потребуется.
• Масса металлической лестницы меньше бетонной. Это обеспечит более лёгкое изготовление.
• Деревянные ступени при правильной обработке не будут скрипеть и не окажутся слишком скользкими для перемещения.
• При неполной обшивке лестницы, комбинированные из металла и древесины, будут экономичнее по стоимости.

Монтаж лестничных площадок и маршей.

Лестничные марши и площадки монтируют по мере возведения здания.

Прочность и надёжность сопряжений сборных железобетонных конструкций лестниц достигается сваркой закладных деталей, которые располагают в соединяемых элементах соответственно один против другого.

Связь между элементами лестниц выполняется сваркой закладных деталей, с заделкой стыков цементным раствором.

2.1. Монтаж лестничных площадок.

Промежуточную лестничную площадку и первый лестничный марш устанавливают по ходу кладки внутренних стен лестничной клетки.

Вторую этажную площадку и второй лестничный марш – по окончании кладки данного этажа.

Монтаж лестничных площадок и маршей в процессе строительства кирпичного дома показан на рис.3.

Монтаж лестничных площадок и маршей.

1- входной цокольный марш; 2- межэтажный лестничный марш; 3- этажная лестничная площадка; 4- промежуточная лестничная площадка.

До начала монтажа лестничных площадок проверяют их размеры. Затем размечают места установки, наносят на место опирания слой раствора и устанавливают лестничную площадку.

Сразу же после выверки площадки монтируют очередной лестничный марш.

Это позволяет отрегулировать взаимное положение марша и площадки до схватывания раствора.

Методы установки лестничных площадок не отличаются от приёмов монтажа плит перекрытий. Положение лестничной площадки выверяют по вертикали и в плане.

Если отметка верха лестничной площадки окажется выше проектной, то соответственно придётся затем повышать отметку покрытия пола, а это потребует дополнительных затрат и материалов.

Выверка положения лестничных площадок при монтаже с помощью шаблона показана на рис.4.

Выверка положения лестничных площадок при монтаже.

1- плита перекрытия; 2- промежуточная лестничная площадка; 3- шаблон профиля лестничного марша; 4- этажная площадка; 5- внутренние стены дом 6- наружная стена.

Для выверки положения лестничных площадок в плане используют шаблон, копирующий профиль опорной части марша.

2.2. Монтаж лестничного марша.

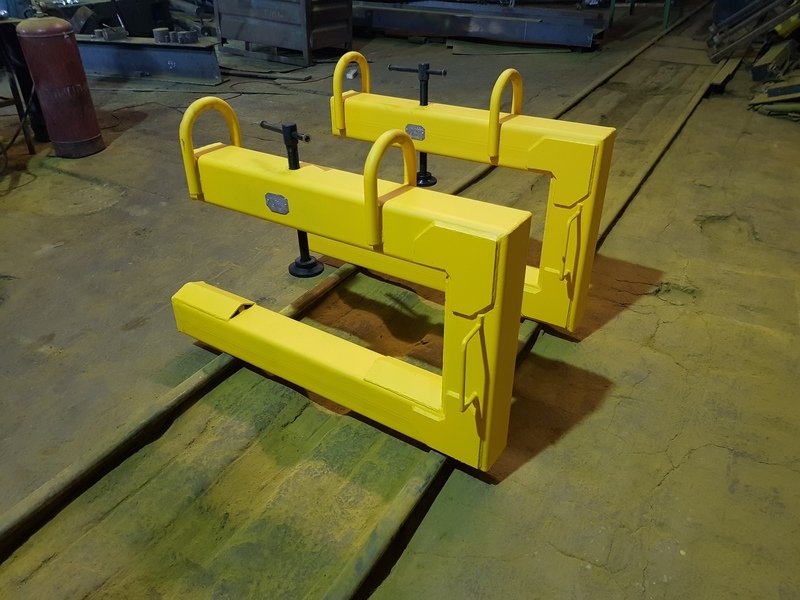

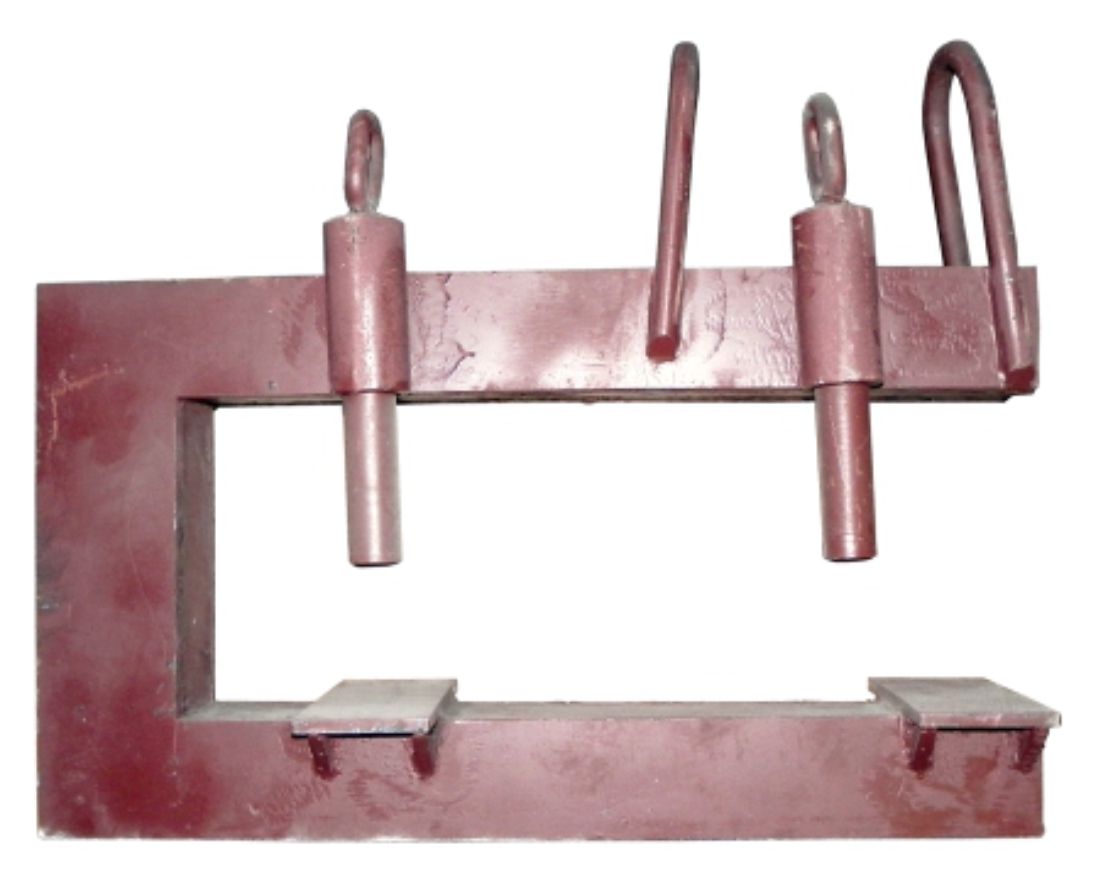

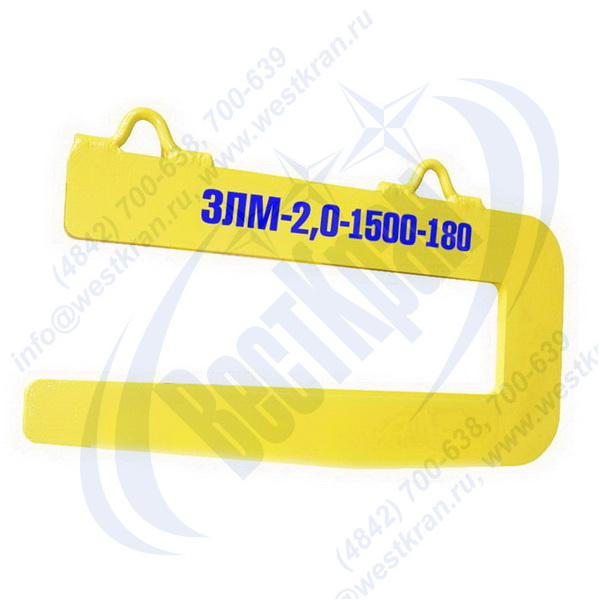

Лестничный марш подают краном с помощью вилочного захвата и 2-х или 4-хветвевого стропа с 2 укороченными ветвями, которые при подъёме придают маршу наклон немного больше проектного.

Монтаж лестничного марша с помощью вилочного захвата показан на рис.5.

Монтаж лестничного марша с помощью вилочного захвата.

1- лестничный марш; 2- вилочный захват; 3- стропы захвата.

При установке маршей один монтажник находится на нижней площадке, другой – на вышележащем перекрытии или на подмостках рядом с лестничной клеткой.

Перед установкой марша монтажники устраивают на опорных местах лестничных площадок постель из раствора, набрасывая и заравнивая его кельмами.

При установке лестничного марша его сначала опирают на нижнюю площадку, а затем на верхнюю.

Если сделать наоборот, марш может сорваться с верхней площадки. При такой посадке марш может также заклиниться между верхней и нижней площадками.

Первый монтажник принимает марш и направляет его в лестничную клетку, двигаясь одновременно к верхней площадке.

На высоте 300…400 мм от места посадки марша оба монтажника прижимают его к стенке.

Затем дают машинисту крана сигнал и устанавливают на нижнюю площадку сначала нижний конец марша, затем на верхнюю площадку верхний конец марша.

Установка марша на лестничные площадки показана на рис.6.

Установка марша на лестничные площадки.

1- лестничный марш; 2- нижняя лестная площадка; 3- верхняя лестная площадка; 4- раствор для постели марша; 5- ломик монтажника.

Неточность установки исправляют ломиками.

После чего открепляют стропы, замоноличивают стыки между маршей и площадками цементным раствором и устанавливают инвентарные ограждения.

Допустимые отклонения от проектного положения сборных лестничных маршей и площадок:

• отклонение отметки верха лестничной площадки от проектной- 5 мм;
• отклонение площадок от горизонтали- 5 мм;
• разность отметок верхней поверхности смежных ступеней- 3 мм;
• отклонение от горизонтали проступей лестничного марша- 5 мм.

Проверка пожарных лестничных конструкций

Перед сдачей объекта в эксплуатацию пожарные лестницы обязательно испытывают. Этим занимаются компании, имеющие лицензии на проведение данного вида работ. К тому же все испытания и проверки проводятся только днем, когда светло. Для этого проверяющие используют проектную документацию, где сравнивают ее с реальной конструкцией.

Обязательно проверяется внешнее состояние лестничной конструкции: окрашена ли, покрыта ли противопожарным составом, каково качество сварных соединений, нет ли отклонений элементов.

Обязательно лестницы проверяются на прочность, для чего к каждому узлу прилагаются определенные нагрузки. К примеру, ступени должны выдерживать вес не менее 180 кг. При этом испытаниям подвергают каждую пятую ступеньку, поэтому процесс длиться не один день. Обязательно нагружают балки, площадки, поручни, ограждения и прочее.

Если после испытания каждого элемента не обнаружены деформации, лестница принимается в эксплуатацию. Результаты испытания актируются. Если были выявлены какие-то недочеты, то в акте они обязательно указываются. Лестница не будет принята в эксплуатацию, пока все недочеты не будут устранены.

Основные элементы лестницы пожарной BORGE:

1. Секция пожарной лестницы BORGE
2. Экран безопасности BORGE для пожарной лестницы
3. Площадка кровельная BORGE с ободом
4. Стеновой кронштейн BORGE

1. Соединение секции пожарной лестницы и стенового кронштейна
2. Сборка экрана безопасности
3. Крепление лестницы к стене
4. Соединение лестницы и экрана безопасности
5. Крепление элемента жесткости
6. Установка площадки
7. Монтаж ограждения площадки
8. Соединение экрана безопасности с ограждением площадки

1. Соединение секции пожарной лестницы и стенового кронштейна Стеновые кронштейны соединяются с секцией пожарной лестницей с помощью хомутов стенового кронштейна и стягиваются болтами М8х45 в количестве 3-х штук.

Расстояние между стеновыми кронштейнами должно быть не более 1 метра. Таким образом, на элемент лестницы длиной 3 метра, устанавливается минимум 6 кронштейнов.

2. Сборка экрана безопасности для пожарной лестницы

Обод экрана безопасности соединяется с 7-ю боковыми пластинами с помощью болтов М8х45.

Аналогично с боковыми пластинами соединяется второй обод экрана безопасности.

3. Крепление лестницы к стене (кирпичной или бетонной).

Каждый кронштейн лестницы крепится к стене с помощью 2 анкерных болтов (в комплект не входят, подбираются в зависимости от типа стенового материала).

4. Соединение лестницы и экрана безопасности

Монтаж экрана безопасности начинается снизу, при этом расстояние от экрана безопасности до земли не должно превышать 2,5м. Экран безопасности соединяется с лестницей с помощью шпильки М10, пропущенной через ступеньку и отверстия в ободе и стягиваются гайками с двух сторон.

5. Крепление элемента жесткости

Для нижней секции экрана безопасности также крепится элемент жесткости под углом к ободу с помощью шпильки М10 и болта М8х35

6. Установка площадки

Несущий уголок крепится с одной стороны к лестнице с помощью болтов М8х45, с другой – к кровельному кронштейну с помощью болтов М8х20. Кровельный кронштейн крепится к кровле шурупами М8х50 в обрешетку.

Решетчатый настил крепится к уголкам стандартными зажимами.

7. Установка ограждения площадки

Стойки ограждения крепятся к площадке с помощью шляпных кронштейнов и болтов М8х25.

Труба ограждения крепится к двум опорам площадки с помощью шляпных кронштейнов и болтов М8х25.

8. Соединение экрана безопасности с ограждением площадки.

Боковые пластины экрана безопасности соединяются с ободом площадки с помощью U-образных хомутов.

Московская область, г. Дзержинский, Дзержинское шоссе, д.1.

Екатеринбург

г. Верхняя Пышма, ул. Огнеупорщиков, 19а

г. Казань, ул. Васильченко, 12/4

г. Смоленск, 7 км Рославльское шоссе

BORGE, 2021. Все права защищены. Любое копирование материалов только с разрешения администрации сайта. Соглашение об обработке персональных данных

Технология монтажа

Как шикарная лестница в гостиной, так и ступеньки для бани деревянные своими руками монтируются примерно одинаково. Здесь все зависит от материала, из которого сделана несущая конструкция.

Монтаж на каркас из металла

Крепить деревянные ступеньки на металлическом каркасе можно несколькими способами. Выбор в данном случае зависит от устройства самого каркаса. Лестничный пролет можно сварить из листового металла, тогда доска будет лежать на основе всей плоскостью.

Схема крепления планок.

Можно сделать из уголка, тогда опора будет только по периметру проступи. Отдельный сектор занимают модульные конструкции, где доска крепится на металлический каркас со специальными площадками посередине проступи.

Наиболее хлопотной считается установка на сплошную цельносварную конструкцию. Зачастую такие марши делаются в кустарных условиях, в результате плоскости имеют незначительные перекосы.

Исправить такие огрехи можно посредством установки подложки. В качестве подложки, как правило, используется обычная фанера толщиной от 10 мм. На модульные конструкции проступь устанавливается без подложки.

Использование фанеры обусловлено еще и тем, что она достаточно прочная, такая подложка не подвержена деформации. Плюс, в случае необходимости, покрывающую деревянную планку легко можно поменять.

Перед тем как закрепить фанеру, металлическую основу следует обильно смазать силиконовым герметиком. Ни в коем случае не следует использовать монтажную пену, со временем она высохнет и просядет. Как вариант можно взять клей с эффектом заполнения, обычным клеем типа ПВА крепить нет смысла, в данном случае основным фиксирующим средством будут саморезы.

Как фанера, так и сама деревянная планка крепятся саморезами по периметру с шагом порядка 200 мм. Естественно, крепежные отверстия не должны совпадать. Для защиты подложку следует обработать олифой или отработкой машинного масла.

Герметик или клей нужно наносить как на саму плоскость металлического каркаса, так и сверху на подложку. Неровности устраняются за счет шлифовки фанеры, деревянные планки для проступей должны быть стандартными и иметь одну толщину. В таком случае у вас будет возможность заменить поврежденную планку, не подгоняя ее по толщине.

Для крепления проступей снизу, следует просверлить сквозные отверстия, причем отверстия делаются после крепления подложки, дабы избежать ее сдвига. Если нет возможности закрепить подложку и планку снизу, ее следует фиксировать саморезами сверху. Но в таком случае, шляпки саморезов нужно утапливать в деревянный массив и закрывать мебельными заглушками или деревянными пробками.

Монтаж на бетон и дерево

Монтаж на бетон осуществляется подобным образом. Но начинать здесь следует с высверливания отверстий для крепления дюбелей. После чего бетон покрывается олифой или другим подобным грунтом. Далее действуем по выше описанной схеме, герметик, подложка, герметик, дерево.

Крепление на саморезы.

Что касается технологии фиксации деревянных ступеней для лестниц на деревянное основание. то здесь подложка не используется. Планки крепятся на вырезы в косоурах или тетиве. На представленных фото и видео в этой статье подробно показана технология такого крепления. Герметик в данном случае, как правило, не используется.

Варианты монтажа на деревянную тетиву.

В завершении следует отметить, что покрываются деревянные фрагменты лестницы паркетным полиуретановым лаком. Это стандартный вариант. Хотя если цена не имеет значения можно обработать яхтным, уретано-алкидным лаком, это будет надежней и эффектней.

Крыльцо в бревенчатом срубе.

Монтаж основных элементов

Крепеж элементов лестницы также зависит от типа материала, определяющих, какими характеристиками должны обладать косоуры и другие составляющие. Неизменно одно – монтаж должен обеспечить жесткую фиксацию лестничных пролетов и площадок к несущим стенам. Такова цена безопасности.

Монтаж ограждений

Ограждение маршей и площадок – одна из важных составляющих лестницы. Его первостепенная задача — обеспечить безопасность (защитить от возможного падения) и удобство передвижения (служить опорой при подъеме или спуске).

Основные элементы:

1. балясины – вертикальные или горизонтальные опоры ограждения;
2. поручни;
3. заполнение – элемент ограждения, выполняющий как декоративную функцию (благодаря художественному оформлению), так и защитную (ограничивая пространство между балясинами).

Требования к лестничным ограждениям регламентированы нормами ГОСТ, согласно которым их высота для внутренних лестниц — не менее 90 сантиметров. Ограждения должны быть без острых углов и выступов и иметь огнеупорную обработку.

Особые требования предъявляются к лестницам в учреждениях, где находятся дети (школах или детсадах). Здесь исполнение по ГОСТ должно быть такое, чтобы обезопасить малышей: обязательно устройство дополнительных поручней высотой 50 сантиметров.
Максимальный зазор между балясинами — 10 см. Если в частном доме есть дети, стоит соблюсти эти требования ГОСТ при строительстве ограждения лестницы.

Существуют различные методы крепления балясин ограждения к маршам и площадкам: сварка, бетонирование, фиксация шурупами – для каждого материла есть свое, наиболее верное, решение. Главное условие: конструкция лестницы должна быть безопасной.

Собранная информация обрисовывает основные вехи «лестницестроения». Тех, кто желает подробнее изучить «узкие» вопросы, приглашаем найти ответы на нашем интернет-ресурсе или оставить комментарий с пожеланиями по раскрытию интересующей темы. К примеру, подробнее про требования уже написано в соответствующей статье.

Cодержание

Монтаж бетонных лестниц востребован в массивных тяжелых зданиях, где легкие деревянные лесенки выглядят недостаточно солидно или не могут справиться с возлагаемой на них нагрузкой. Предлагаем вам материал, в котором рассказано и показано на виде, как провидится монтаж бетонных маршей и лестниц.

Крыльцо и лестничный марш можно изготовить собственными силами, используя бетон. Однако учтите, что такой вид лестниц не рекомендуется устанавливать на мягких, оползневых, песчаных и заболоченных грунтах.
