Задний ход на мотоблок нева своими руками

Мотоблок Каскад: замена ремней

Чтобы быстро и качественно произвести замену на мотоблоке Каскад, следуйте такому алгоритму:

1. Заглушите двигатель, поставьте нейтральную передачу.
2. Снимите защитный кожух.
3. Извлеките старые ремни.
4. Установите новый ремень. Снимите шкив с двигателя, ремень натяните на шкив редуктора, установите обратно двигательный шкив.
5. Убедитесь в том, что он не перекручен, его расположение строго параллельно с канавками обоих редукторов.
6. Установите защитный кожух на место.

Также не забывайте о правилах хранения и эксплуатации самого изделия для продления срока его службы. Не сгибайте и не растягивайте его – это может деформировать и повредить деталь. Следите за состоянием шкива, вовремя избавляйте его от мелких дефектов (задиры, сколы, царапины, трещины).

Общая инструкция по сборке

Процесс переоборудования мини-трактора из мотоблока одинаков для всех перечисленных выше моделей. Чтобы каждый раз не повторять одну и ту же информацию, мы решили выделить её в отдельный блок. Исключение составляет самодельный мини-трактор на базе мотоблока МТЗ, но о нём мы поговорим чуть позже.

Перед началом работ нужно подготовить необходимые детали и инструмент. Для удобства можно приобрести уже готовый комплект для переоборудования мотоблока в мини-трактор. Покупка вам обойдётся примерно в 30 000 рублей. Из инструмента вам может понадобиться:

• сварочный аппарат;
• электродрель с набором свёрл;
• гаечные ключи и отвёртка;
• болгарка и диски для резки металла;
• крепёжный элемент (болты и гайки).

Перед тем как приступить к работе, рекомендуется заранее рассчитать кинематическую схему будущего мини-трактора и сделать соответствующий чертёж. Подготовив всё необходимое, можно приступать к сборке.

Адаптер к мотоблоку Нева

Для начала необходимо дополнить несущую конструкцию, ведь вам понадобится установить дополнительную пару колёс. Для этого вам понадобятся металлические уголки или труба.

Сечение трубы большой роли не играет, главное, чтобы она выдерживала предполагаемые нагрузки. К толщине стенок тоже можно подойти творчески, ведь лишний вес только усилит сцепление трактора с дорогой и послужит хорошим подспорьем при выполнении пахотных работ.

Заготовки для изготовления рамы нарезаются болгаркой и скрепляются между собой болтами или электросваркой. Можно комбинировать соединение. Например, соединить элементы между собой болтами и дополнительно проварить швы.

Чтобы рама стала по настоящему надёжной конструкцией, можно установить поперечную балку, которая будет выполнять функцию дополнительного ребра жёсткости.

Рекомендуется сразу смонтировать к раме навесное устройство для работы с дополнительным оборудованием. Навеска может крепиться как к передней, так и к задней части рамы. Если самодельный минитрактор будет работать с прицепным оборудование, к задней части рамы приваривают фаркоп.

Ходовая часть

Для передних колёс можно купить две готовые ступицы с тормозами. Крепится передняя колёсная пара следующим образом: берётся кусок металлической трубы, который подходит по ширине к передней оси. К этой трубе крепятся колёсные ступицы.

По центру высверливается сквозное отверстие, через которое осуществляется крепёж к передней раме. После этого монтируются рулевые тяги, которые через червячный редуктор сопоставляются к раме. После закрепления редуктора устанавливается рулевая колонка.

Задняя ось устанавливается на запрессованные во втулки подшипники. На ось устанавливается шкив для передачи крутящего момента от двигателя. Колёса можно использовать от старого легкового автомобиля или оставить «родные», дополнив их ещё одной колёсной парой с другого мотоблока.

Стоит отметить, что рекомендуемый радиус колёс составляет 12-14 дюймов. Если поставить колёса меньшего радиуса, мини-трактор из мотоблока будет зарываться носом. Установка больших колёс отрицательно повлияет на управляемость и манёвренность машины.

Мини-трактор из мотоблока «Агро»

Обычно силовой агрегат устанавливают на переднюю часть рамы. Таким образом, мини-трактор поддерживает необходимый баланс при работе с прицепным оборудованием. На месте установки двигателя делается система крепления.

Помните, что вал отбора мощности должен располагаться соосно шкива на заднем мосту машины. Передача усилия проходит через ременную передачу. Чтобы облегчить регулировку и натяжение ремней, крепление двигателя рекомендуется делать плавающим.

Дополнительное оборудование

Собрав основную конструкцию, устанавливают тормозную систему и гидрораспределитель для работы с навесным оборудованием. Если самодельный мини-трактор будет передвигаться по дорогам, имеет смысл установить фары и габаритные огни. Это позволит избежать проблем с сотрудниками ДПС и облегчит работу в тёмное время суток.

Чтобы придать мини-трактору более привлекательный вид, можно оснастить технику элементами обшивки и навесом от солнца. Дополнительный тюнинг делается исходя из личных предпочтений.

После сборки, мини-трактор должен пройти обкатку и можно приступать к работе.

Мини-трактор из мотоблока «МТЗ-05»

Самостоятельное изготовление адаптера к мотоблоку своими руками: чертежи и пошаговая инструкция

Теперь поговорим о том, как сделать передний адаптер для мотоблока с рулевым управлением. Мы расскажем вам о том, какие материалы вам понадобятся, а также опишем пошаговую инструкцию создания и сборки агрегата.

Что понадобится для создания адаптера

Для создания адаптера с рулем для мотоблока вам понадобятся следующие материалы:

1. Пара колес с осью. Радиус колес варьируется в пределах 15-18 дюймов. Могут подойти даже колеса от старого автомобиля «Волги».
2. Подшипники для рулевой колонки и колес.
3. Металл для рамы (уголок, труба или швеллер).
4. Крепежные элементы (гайки, болты, шайбы).
5. Смазочный материал (солидол или литол).
6. Расходные материалы (диски для болгарки, электроды, сверла).
7. Сварочный аппарат.
8. Дрель.
9. Болгарка.
10. Набор гаечных ключей.

Важно! Колеса должны иметь не слишком маленький или большой радиус. Это может привести к опрокидыванию машины

Алгоритм действий для создания адаптера для мотоблока

Переходим к изготовлению адаптера к мотоблоку. Для начала вам нужны чертежи, согласно которым будет производиться изготовление всех частей и их крепление.

Вы можете сделать чертеж самостоятельно, если владеете соответствующими навыками. Если же боитесь допустить ошибку в расчетах — поищите чертежи в сети Интернет или на специализированных сайтах. К примеру, по данной схеме можно сделать самый простой адаптер для мотоблока.

Важно! Перед началом работы по чертежам обязательно проверьте соответствие цифр и размеров. Переходим к сборке мини-трактора своими руками

Переходим к сборке мини-трактора своими руками.

Этап 1.

Все начинается с изготовления рамы. Сделать ее можно из нарезанных кусков металла нужной длины. Металл можно разрезать болгаркой и скрепить элементы болтами или электросваркой.

Этап 2.

После рамы делаем ходовую часть. Если двигатель вашего мотоблока находится спереди, значит, ширину колеи нужно обусловливать базовыми колесами. Задние крепятся к раме с помощью оси. Сделать ее можно из куска трубы нужной ширины. На концах этой трубы запрессовываем втулки с подшипниками. На них и устанавливаются колеса.

Если двигатель вашего мотоблока расположен сзади, то ширина колеи должна быть больше, иначе мини-трактор не сможет нормально балансировать во время работы. В данной ситуации базовые колеса мотоблока лучше снять и установить на более широкий мост.

Этап 3.

Для того чтобы сделать руль к мотоблоку, не обязательно снимать дополнительно рукояти у мотоцикла или автомобиля.

Достаточно использовать рукояти от мотоблока. Таким образом, вы сможете управлять мини-трактором рулем, который с виду напоминает мотоциклетный.

Однако вы не сможете нормально сдавать заднюю. Поэтому, лучше будет установить рулевую колонку на мини-трактор.

Этап 4.

При использовании цельнометаллической рамы, рулевое управление будет интегрироваться на переднюю ось мотоблока.

Можно сделать шарнирно-сочлененную раму, тогда рулевая колона будет поворачивать на переднюю полураму полностью. Для этого вам понадобиться приварить к передней полураме зубчатую шестерню. Другую шестерню устанавливают на рулевую колонку.

Этап 5.

Сидение, которое предварительно можно снять с легкового автомобиля, следует приварить к раме салазки. Оно должно регулироваться, особенно при управлении передним адаптером, который крепится к мотоблоку.

Этап 6.

Если вы планируете использовать мини-трактор для работы с культиваторами и плугами, то вам нужно дополнительно приварить кронштейн. Для работы с навесным оборудованием следует установить дополнительную гидравлическую систему. Насос можно запросто снять с сельскохозяйственной техники.

Этап 7.

Сцепку для мотоблока можно сделать своими руками, мы даже предоставим вам нужные чертежи, дабы облегчить работу.

Для того чтобы сделать П-образную сцепку, вам понадобиться металлический швеллер правильного размера и толщины. Крепят сцепку под рулевую колонку мотоблока.

Следуя нашим чертежам, вы сможете просверлить отверстия в определенных местах. Через них и будут крепиться штырь и кронштейн.

Важно! Все детали должны быть сделаны из высокопрочной и качественной стали. Передний адаптер на мотоблок Нева завершен

После сборки вам необходимо смазать мини-трактор и опробовать. После этого подготовку адаптера можно считать оконченной, и вы сможете спокойно работать на мотоблоке

Передний адаптер на мотоблок Нева завершен. После сборки вам необходимо смазать мини-трактор и опробовать. После этого подготовку адаптера можно считать оконченной, и вы сможете спокойно работать на мотоблоке.

Характеристика и разновидности ступиц для мотоблока

Ступица для мотоблока нужна для установки пневматических колес или стальных грунтозацепов.

Ступицы колеса мотоблока бывают 3 основных видов:

• ступица дифференциальная с разблокировкой;
• ступица полудифференциальная (упрощенный вариант предыдущей);
• ступица обыкновенная.

Дифференциальная ступица для мотоблока считается универсальной деталью и нужна она в тех случаях, когда мотоблок не оснащен системой разблокировки колес, а разворот техники вызывает трудности. Ступица с подшипниками значительно облегчает управление и улучшает маневренность. Для выполнения разворота нужно всего лишь снять блокировку с фиксатора необходимого колеса.

По диаметру ступицы классифицируют на:

• шестигранные (24 и 32 мм);
• круглые.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

• убирать сено;
• выравнивать поверхность почвы;
• транспортировать грузы;
• боронить землю;
• очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

• рамы;
• сиденья оператора;
• двух колес;
• оси;
• сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
2. Наибольшая грузоподъемность — 100 кг.
3. Диаметр колеи составляет 67 см.
4. Габариты равны 130х70х71 см.
5. Вес устройства — 22 кг.
6. Гарантийный срок работы — 5 лет.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

• рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

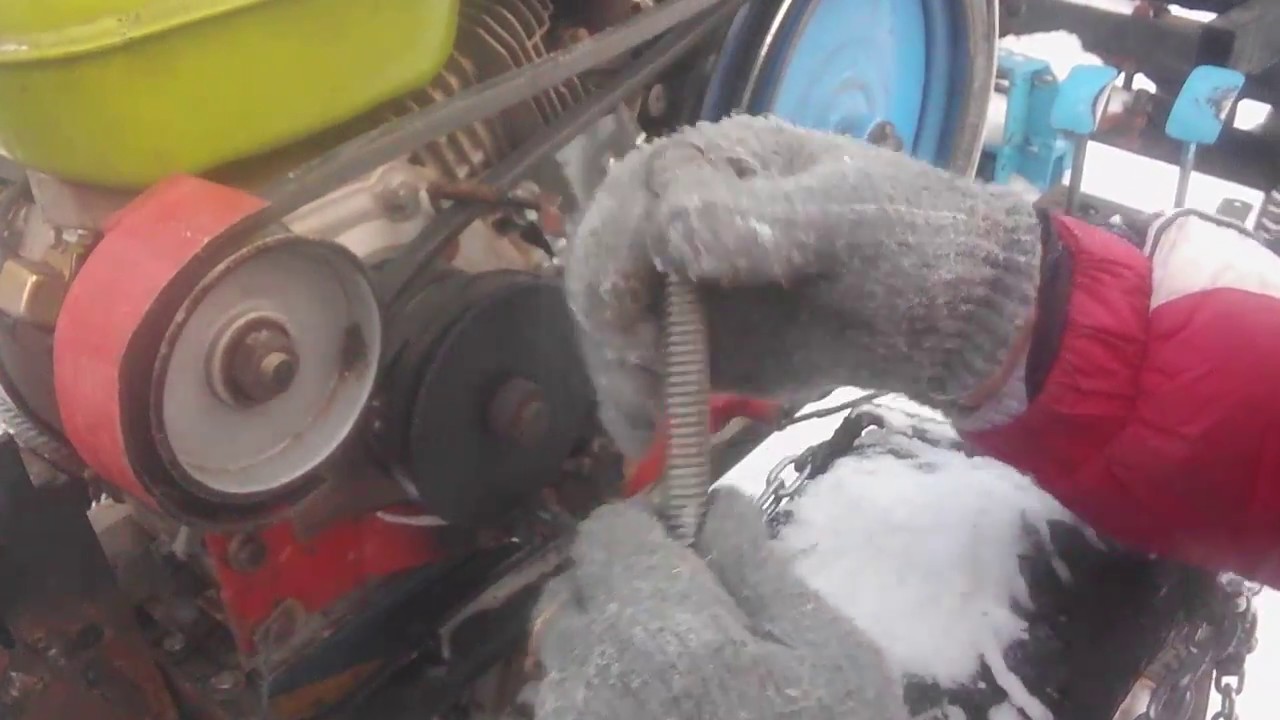

Состав комплекта

1.	Шкив (ролик)	1 шт.
2.	Кронштейн заднего хода	1 шт.
3.	Пружина возврата	1 шт.
4.	Трос сцепления с пружиной	1 шт.
5.	Ручка управления	1 шт.
6.	Шайба М-8	2 шт.
7.	Конусная втулка шкива	2 шт.
8.	Шайба гроверная М-8	1 шт.
9.	Гайка М-8	1 шт.
10.	Ремень Z(0)-1400	1 шт.

Внимание! Данный комплект заднего хода не является официальным изделием завода изготовителя мотоблоков Нева, а сформирован исключительно на основе заявок, просьб и рекомендаций самих владельцев указанных мотоблоков и создан в помощь им для возможности приобретения всех запчастей в одном месте. Нет определенных правил, технических условий либо ГОСТов по применению данного комплекта

Каждый владелец в праве самостоятельно принимать решение по установке, подгонке, изменению конструкции на свое усмотрение, по своему желанию и под свою ответственность

Нет определенных правил, технических условий либо ГОСТов по применению данного комплекта. Каждый владелец в праве самостоятельно принимать решение по установке, подгонке, изменению конструкции на свое усмотрение, по своему желанию и под свою ответственность.

Реверс редуктор входит в основную часть мотоблока — привод. От его надежности зависит долговечность мотоблока. Задачей такого редуктора является сохранение и поддержание работоспособности машины в сложных условиях.

Изготовление реверсивного редуктора

Если хотите соорудить узел по своему усмотрению, то вам не обойтись без заимствованного корпуса. Вне заводских условий самостоятельно его сделать невозможно. В качестве материала используют чугун или алюминиевый сплав. Производят корпус на специальном оборудовании. Чтобы сделать реверсивный редуктор дома, нужно начать с корпуса. Если не удалось подобрать от других механизмов, то его можно соорудить из трубы для газа с толстыми стенками с размером наружного диаметра 2.73 см. Внутренние составляющие: оси, шестерни. Они должны выдерживать нагрузки, которым будет подвергаться самодельный реверс редуктор. Касательно сальников, подшипников, предохранителей, то их рекомендуется выбирать, исходя из конструкции.

Самодельный реверс агрегат реально собрать из элементов, составляющих основную передачу на отработанном автомобиле ГАЗ-69. Ступицы, втулки для реверса, звездочки, шток, вилку вытачивают из металла. Для этого подойдет сталь 45. Готовые детали необходимо закалить. Следует очень внимательно отнестись к изготовлению кулачков на ступицах, а так же реверсивным втулкам, поскольку они будут подвергаться повышенным динамическим нагрузкам. Ведущая и ведомые шестеренки должны быть изолированы друг от друга прокладкой, толщиной которой можно регулировать величину степени их прижатия.

Особенности

Мотоблок

можно практиковать индивидуально, а также присоединять к нему различные вспомогательные инструменты, такие как борона, культиватор, сенокосилка. Подобные приспособления дают возможность серьезно увеличить возможный диапазон задач, с какими может справиться мотоблок. Но кроме этого возможно использование мототехники в качестве транспортного средства, если заблаговременно создать для него специализированный адаптер.

READ Циркулярка из дрели своими руками по дереву

Данное приспособление позволяет достаточно комфортно устроиться на сиденье, которым адаптер оборудован, и проделывать ровным счетом ту же работу, только с гораздо большим уровнем комфортабельности.

В сущности, структура адаптера относительно примитивна.Он смотрится как тележка, на которой закреплены различные элементы:

• сцепка для фиксации мотоблока и переходное приспособление для навесного оснащения;
• водительское сиденье;
• колеса;
• каркас для крепежа первостепенных компонентов;
• рулевое колесо.

Если реконструировать мотоблок

под мини-трактор, можно еще значительнее расширить его функциональность. Разумеется, отождествление с мини-трактором в некоторой мере символично, поскольку мощность агрегата останется прежней, как и ресурсы используемого агрегата, вернее, его мотора. Можно соорудить тент от палящего солнца. С подобной техникой вам не станут страшны утомительные сельскохозяйственные работы под жарким солнцем. Можно улучшить проходимость техники в дождливую или снежную погоду, установив гусеничную приставку.

Львиная доля адаптеров располагает системой, предполагающей присоединение прицепа, в котором можно перемещать грузы.Дополнительно он может быть оснащен подъемной рукояткой. Присутствует 2 сцепки: к одной фиксируется сам агрегат «Нева», а ко второй – любое навесное оснащение. К тому же конструкция имеет рулевое колесо, что оптимизирует его поворотливость.

Межосевое крепление агрегата изготавливается из прочных материалов, поскольку оно обязано переносить немалые перегрузки, ведь вы тоже будете ездить на агрегате и дополнительно транспортировать довольно большие грузы. Агрегат можно применять практически во всех условиях, включая и самые непростые.

Стандартные

Данные модификации включают в себя базовую каркасную конструкцию, на которой базируются обязательные компоненты, водительское сиденье, колесная база, оси, устройство сцепления (сцеп) агрегата с адаптером. Грубо говоря, обозначенную конструкцию можно не колеблясь назвать обычной телегой с комфортным седалищем, примыкающим к мотоблоку.

Кроме того, не исключена возможность дополнительного агрегирования всевозможным снаряжением навесного типа, что увеличит практичность механизма. В наше время можно приобрести адаптер либо создать его собственными силами со специальными отделами под размещение компактных дополнительных предметов.

Адаптер для мотоблока: назначение и виды заводских конструкций

Любое навесное оборудование, используемое в процессе эксплуатации мотоблока, включая модели «Зубр», «Каскад» и «Нева», обладает характерными конструктивными особенностями. Заводская навеска на мотоблок «Нева» позволяет выполнять такие операции, как боронование, культивация, окучивание, копка и скашивание травостоя. В настоящее время выпускается несколько разновидностей адаптеров, которыепредставлены следующими деталями:

• сцепное устройство;
• сиденье для водителя за рулём;
• рамная конструкция;
• колеса и колесная ось.

Для некоторых моделей адаптеров характерно наличие подъёмного рычага, облегчающего обслуживание и прицепа кузова для транспортирования грузов. Для присоединения к мотоблоку используется обычная сцепка. Второй модуль сцепки позволяет осуществлять присоединение подъемного механизма и навесного оборудования, в результате функциональность повышается до уровня мини-трактора. В таких адаптерах удачно сочетаются хорошее качество и доступная стоимость.

Наибольшей популярностью пользуются следующие виды таких агрегатов:

• модель «АМ-2» для проведения различных сельскохозяйственных работ на приусадебных участках. Наличие специальной рамы и механизма для навески орудий позволяет обеспечивать удобное и простое использование. Удобное поворотное устройство помогает легко перемещать мотоблок по участку. Размеры адаптера составляют 160х75х127 см при массе в 55 кг и рабочей скорости не более 3 км/час;
• модель «АПМ-350-1» может использоваться в качестве сиденья для езды на небольшие расстояния или для дополнительного навесного оборудования, представленного плугом, парой окучников, картофелесажалками и картофелекопалками. Подсоединение осуществляется рамой с парой замков СУ-4. Серия оснащена педалью для навесного орудия и ручкой изменения положения. Габариты адаптера составляют 160х70 см при рабочей скорости в пределах 2-5 км/час;
• передний адаптер характеризуется располагаемым сзади механизмом сцепки. Задний способ крепления очень удобен. Такая конструкция полностью разборная, что позволяет существенно упростить дальнейшую транспортировку.

Чертежи

Чтобы самостоятельно собрать дифференциал для мотоблока своими руками, понадобятся чертежи. К счастью, в Интернете большое количество схем и картинок того, как сделать дифференциал для мотоблока своими руками.

Как правило, опыт показывает, что все собранные по чертежам самодельные дифференциалы для мотоблока имеют маленький возможный угол свободного колесного прокручивания (до 250 градусов), поскольку поперечный паз серьезно уменьшает мощность такого агроустройства. Также самодельные дифференциалы на мотоблок обладают большей силой трения, особенно, если внутрь втулки попадет грязь. Поэтому, дифференциалы, сделанные своими руками для мотоблока, обычно применяются для более легких мотоблочных моделей, как, например, «Нева».
