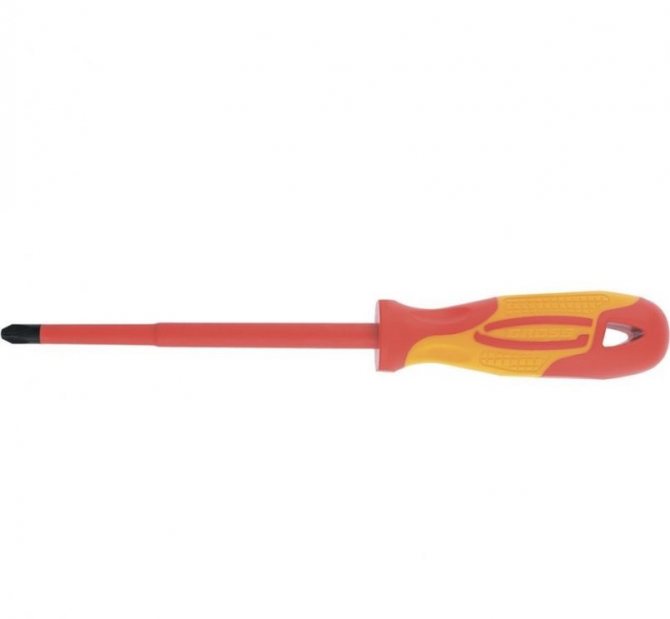

Диэлектрическая отвертка: для чего предназначается

Виды инструментов

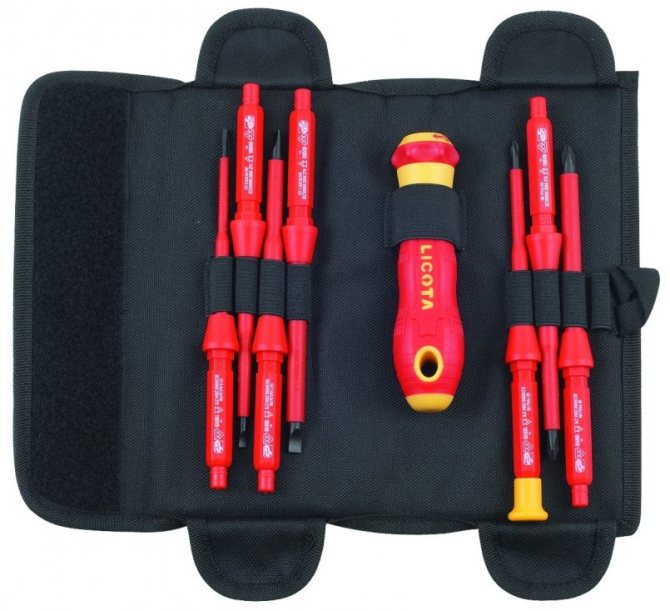

Профессиональный набор отверток

Отвертки для работы под током по своему устройству одинаковы с аналогами для токарных и слесарных работ. Самые качественные приборы внешне отличаются от бытовых изделий внешним видом стержня, покрытым изоляцией.

По назначению инструменты подразделяются на такие виды:

  1. Ювелирные работы. Небольшого размера с тонкими жалами. Используются совместно с тестерами для определения уровня напряжения.
  2. Бытовые цели. Изделия имеют конфигурацию обычных инструментов. Могут использоваться, как для работы с электричеством, так и для регулировки мебельных креплений.
  3. Профессиональные. Инструмент крупный, мощный, лишенный излишеств — только конфигурация и маркировка.

Продукция приобретается частными лицами и организациями.

Ручка и стержень

Ручку диэлектрической отвертки можно назвать самым важным элементом, поскольку именно она отвечает за безопасность работника.

Свойства ручки должны гарантировать отсутствие «пробития» при соприкосновении стержня с деталями, находящимися под напряжением.

В качестве материала обычно используется пластик, но поверхность рукояти должна быть также обработана специальным веществом – полиформальдегидом.

  • Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото

  • Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора

  • Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием

Свойства полиформальдегида следующие:

  • повышенная износостойкость и влагостойкость;
  • устойчивость к механическим повреждениям;
  • стойкость к растворителям и щелочам;
  • полная непроводимость электрического тока.

Стержень также должен обладать свойствами диэлектрика. Если внимательно изучить фото диэлектрических отверток, то станет понятно, что основная масса стержней инструмента имеет цилиндрическую (стандартную) форму.

Но встречаются и граненые модели. Защитный слой также выполняется при помощи полиформальдегида, не покрывается им только жало отвертки.

6. Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

  • Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.
  • Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.

  • Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
  • Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
  • Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
  • Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
  • Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
  • Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Как выбирать?

Прежде чем оформлять покупку или отправляться в магазин, запомните основные правила:

  • В первую очередь смотрите на возможности проводки, а не на характеристики электроприборов. Старые алюминиевые кабеля плохо справляются с токами выше 10 А, и, если вы купили мощный пылесос или посудомоечную машину, скорее всего, проводка не выдержит, и её целесообразно полностью обновить.
  • При расчёте номинального рабочего тока в цепи ВСЕГДА округляйте значение вБОЛЬШУЮ сторону, чтобы у автоматики оставался запас нагрузки.
  • Если в жилом помещении или офисе нет серьёзной нагрузки на электросеть, то и надобность в дорогом мощном аппарате пропадает. Лучше остановить выбор на «золотой середине», но и не экономить.
  • Старайтесь не создавать «солянку» и подбирайте в схему подключения устройства от одного производителя. Так вы минимизируете несовместимость и прочие риски. Кроме того, у разных брендов отличаются крепления на DIN-рейку, что осложняет монтаж всей системы.
  • Покупайте любые электротовары только в официальных магазинах со всеми документами и гарантией от производителя.

Модификации жала

Помимо привычного шлица и крестового жала, на отвертках Wera можно встретить диковинную шестигранную шариковую головку. Для чего она нужна?

Благодаря полусфере, таким жалом можно откручивать и закручивать винты даже под углом в труднодоступных местах.

А если вам нужно закрутить винт, куда вообще невозможно добрать руками, используйте специальные фиксаторы на отвертку.

Вот как они работают.

Их кстати можно применять не только с отвертками, но и Г-образными ключами и битами.

А вообще модификаций жал у Wera очень много. Не хотите чтобы посторонний персонал имел возможность открутить какие-либо элементы в вашем оборудовании, например в электрощитовых?

Используйте специальный крепеж с выступающей цапфой. Такой винт уже невозможно будет открутить ни простым Torx, ни каким-либо другим инструментом.

Здесь вам понадобится отвертка Torx BO с отверстием посередине жала (ссылку на нее смотри во вкладках выше).

Снабдите таким девайсом только обученный персонал и будете спокойны за безопасность эксплуатации.

Такая конструкция рукоятки практически универсальна среди всех остальных моделей Wera.

Разновидности

На сегодняшний день имеются десятки видов отверток. Однако наиболее распространенными считаются такие виды, как плоская отвертка и крестовая шлицевая отвертка. На их основе разрабатываются и создаются остальные типы данного инструмента. Рассмотрим их подробнее.

Плоская отвертка

Самый первый вид инструментов, имеющих плоский шлиц, был известен еще с XV века. Сохранился с определенными изменениями до сегодняшнего дня. За счет своей универсальности может использоваться под различные виды крепежа, включая винт. Плоская прекрасно держится в пазу и позволяет без особых проблем создавать хороший крутящий момент. Также плоскую конструкцию отличают следующие характеристики:

  • Помимо стандартного применения, хорошо используются в подстроечных электротехнических схемах, позволяют открывать замки со шлицевыми пазами;
  • Плоский шлиц имеется на многих инструментах, например, пластинах, ножах. Это означает, что не сильно затянутый винт можно открутить с помощью указанных инструментов;
  • Такие принадлежности хорошо применить при отделочных работах, в том числе в пружинных механизмах.

При этом есть и один серьезный недостаток — слабая устойчивость. Достаточно небольшого бокового усилия и она выскользнет из паза. Фиксация лишь в одной плоскости не мешает шлицу скользить вдоль всего винта.

Отвертка крестовая

Является модернизированным вариантом плоской конструкции. Цель состояла в устранении недостатков плоского шлица. Последний норовил выскочить из паза, а при закручивании винта до упора головка могла сломаться.

Решение нашел Филлипс, разработавший вышеописанный шлиц. За счет него небольшое отклонение по вертикали не приведет к выдергиванию инструмента. Ограничители в боковом смещении надежно держат шлиц в крепеже. Удобство было сразу оценено столярами и плотниками

Особенно это было важно при вкручивании шурупов в деревянные конструкции. Производительность возросла практически в несколько раз. Однако и они имеют недостатки:

Однако и они имеют недостатки:

  • Требуются большие усилия для работы с инструментом. Это ведет к быстрому изнашиванию крестовых шлицев;
  • Нужно прилагать постоянную силу для того, чтобы держать инструмент в нужной плоскости. В результате работник быстро утомляется;
  • Крестовая ограничена по своим размерам. Очень маленькие с подобным шлицом не производятся, поскольку они не будут востребованы.

Несмотря на указанные минусы, шлиц Филлипс завоевал значительную популярность у представителей рабочих профессий. 75 процентов крепежных изделий изготавливаются именно под данную модификацию.

Недавно был разработан усовершенствованный вариант крестового шлица под названием Torx. Ему не страшна прочная фиксация. Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера

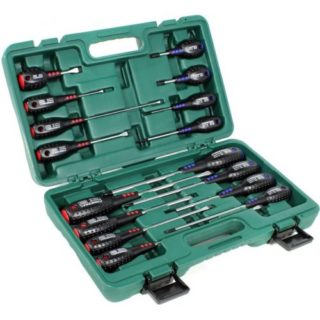

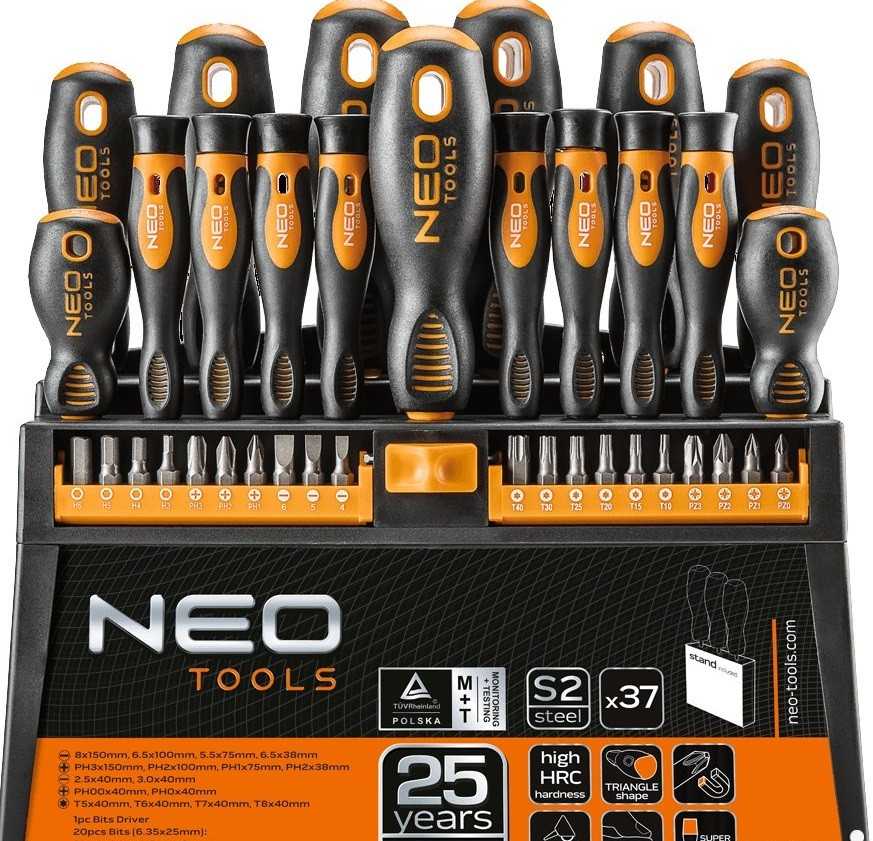

Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы

Достаточно иметь две или три модели, часто применяемые на бытовом уровне

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне

Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу

Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

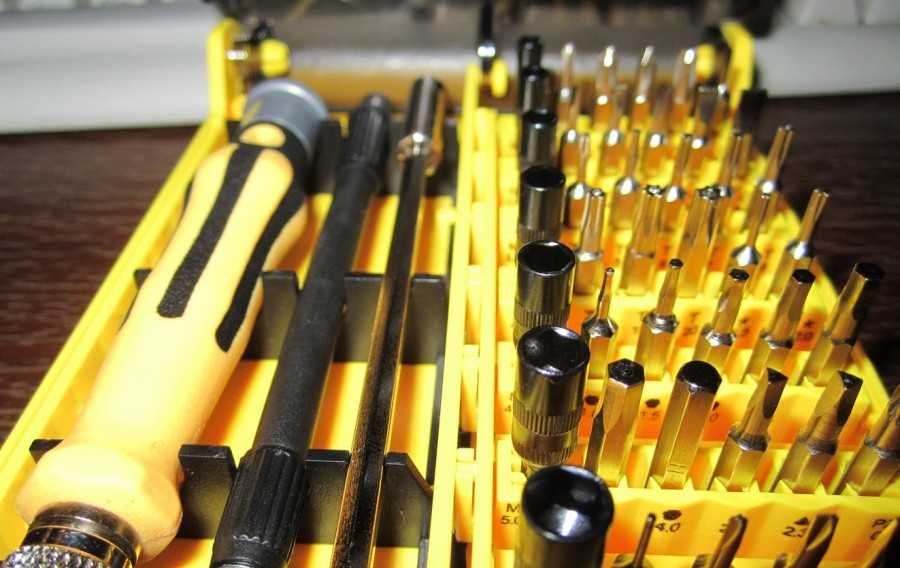

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

На что обратить внимание при выборе отвёртки?

В специализированных магазинах выбор отвёрток настолько велик, что любой бы растерялся. Иногда вам на помощь могут прийти продавцы-консультанты, но, к сожалению, не всегда они рекомендуют действительно качественный товар, поэтому полагаться следует только на себя. Единственное, что вы можете сделать непосредственно в магазине, — это тщательно осмотреть товар, то как она будет справляться со своей основной задачей, вы сможете оценить только после покупки, поэтому будьте внимательны.

Обратите внимание сначала на рукоять, подержите отвёртку в руке. она должна удобно лечь у вас в ладони и не скользить. Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно

Если это резина, она не должна иметь в месте стыка поры или лишний материал. Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество

Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно. Если это резина, она не должна иметь в месте стыка поры или лишний материал

Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество

Статья написана для сайта .

Метки:Строительный крепёж, строительство

8. Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

  • Квадратная отвёртка. Встречается очень редко, соответственно названию имеет квадратный наконечник и очень узкую область применения. Является разновидностью шестигранной отвёртки НЕХ.
  • Отвёртка-трилистник. Нестандартная отвёртка, которая имеет обозначение Tri-Wing. Соединения с таким шлицом практически невозможно разобрать своими силами, что и обеспечивает сохранность авторских прав производителей.
  • Крестовая ассиметричная. Очень редкий вид отвёртки, который практически не встречается в быту и применяется, в основном, в аэрокосмической промышленности. Обозначается как Torq. Её основное преимущество в том, что она позволяет выполнить настолько сильный момент затяжки, как ни одна другая отвёртка.
  • Отвёртка спаннер. Эта отвёртка имеет шлиц в виде двух штырьков. Применяется такой вид соединений в производстве бытовой техники и лифтовом хозяйстве. Такой необычный вид наконечника позволяет избежать демонтажа корпусов бытовых приборов или лифтовых механизмов недобросовестными пользователями.

9. Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

  • отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
  •  №1 – от 2.1 до 3 мм
  • №2 – от 3.1 до 5 мм
  • №3 – от 5.1 до 7 мм
  • №4 – более 7.1 мм

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

  • Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
  • №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
  •  №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
  • №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
  •  №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

Как устроена и комплектация

Принцип работы и устройство инструмента такое же, как и шуруповерта. Но существует два основных отличия:

  • Мощность.
  • Конструкция и вес.

Аккумуляторная отвертка имеет меньшую мощность и это полностью оправданно. Она не подходит для создания дыр. По этому у нее меньшая батарея. Заряд такого аккумулятора позволяет выполнять все функции инструмента. Собственно из-за этого у отвертки меньший размер и вес.

Электрические отвертки имеют следующую комплектацию:

  • Батарея. Выше указаны типы батареи. Батарею отвертки подбирают в зависимости от частоты применения электроотвертки.
  • Схема защиты аккумулятора. Может применяться только с Li-ion батареями.
  • Кнопка пуска. С ее помощью включают прибор, но ею нельзя регулировать обороты.
  • Кнопка реверса. Используют для переключения направления движения: открутить или закрутить.
  • Электродвигатель.
  • Шпиндель с патроном.
  • Редуктор, который позволяет регулировать обороты.
  • Индикатор, показывающий заряд. Такой индикатор есть не во всех приборах.

Специальные отвертки

Если говорить об усовершенствовании отверток, то они действительно сделали достаточно большой шаг вперед и в настоящее время используется огромное количество вариантов, которые созданы для определенных задач.

Диэлектрические отвертки

Для выполнения работ, связанных с высоким напряжением. В данном случае рекомендуется использовать специальные отвертки, где имеется диэлектрическое покрытие. Благодаря данной особенности появилась возможность крепежи, которые находятся под электричеством.

Отвертки с гибким стержнем

Это действительно очень интересный и достаточно необычный вариант, который позволяет без особых проблем добраться до самых труднодоступных мест. Лично я регулярно пользовался таким инструментом, если мне нужно было открутить какой-то крепеж в узком месте.

Реверсивные отвертки

Для того чтобы выполнить продолжительную работу с крепежом, в обязательном порядке стоит обратить внимание на реверсивные отвертки. Процедура выполняется гораздо проще, чем с обыкновенной отверткой и это действительно очень важная особенность

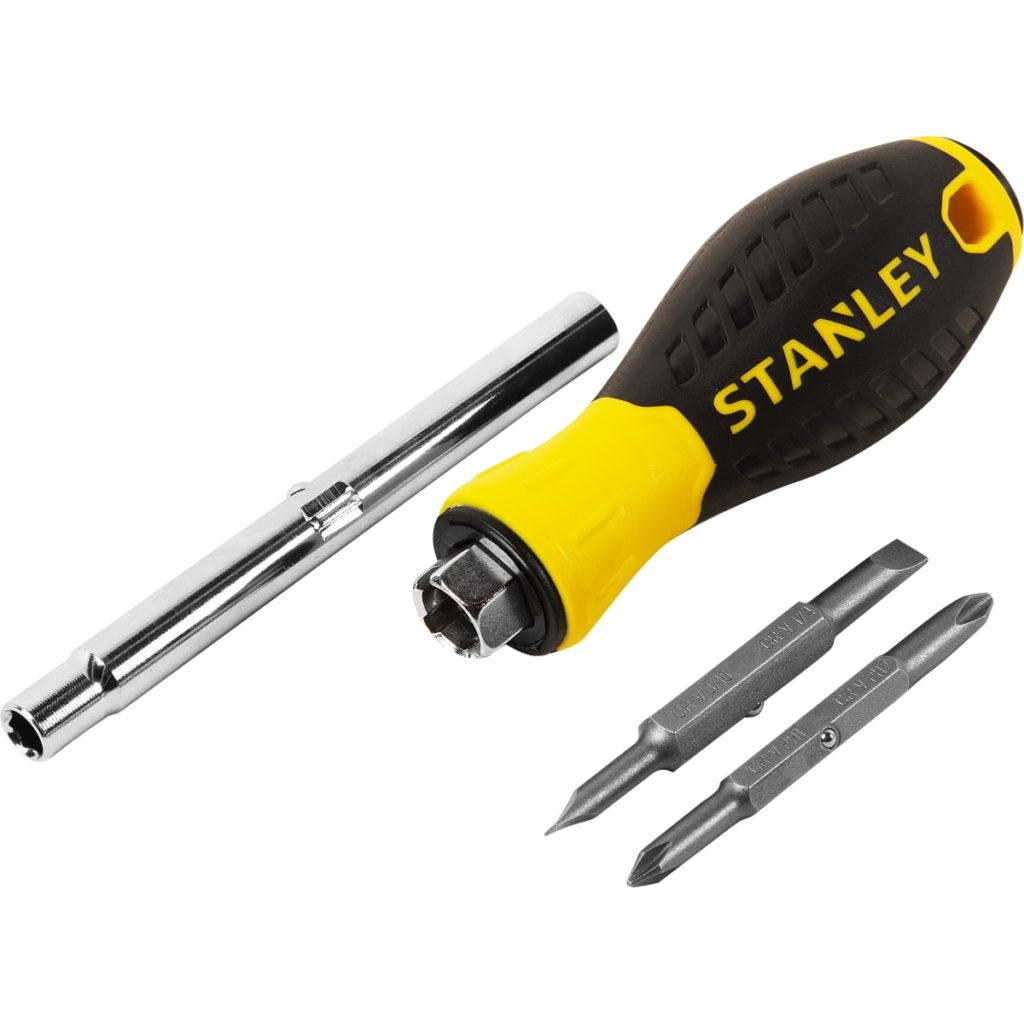

Отвертки со сменными битами

Такие отвертки действительно очень нужны по хозяйству, я ими пользуюсь, чуть ли не каждый день. Все очень просто – нужно открутить какой-то крепеж, просто поменял биту и все.

Многие задаются вопросом, сколько вообще нужно иметь отверток, для того чтобы была возможность без проблем справиться с ежедневными задачами. Я всегда отвечаю на этот вопрос однозначно – много инструмента никогда не бывает, по этой причине старайтесь запасться им.

Всем спасибо за внимание, отличного вам настроения и всего самого наилучшего

5. Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

  • Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.
  • Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.
  • Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.

Рукоять

Рукоять – важнейшая деталь.

Она несет полную ответственность за безопасность мастера.

Ее диэлектрические свойства должны гарантировано защищать от “пробития” даже при напряжении 1кВ.

Дополнительная безопасность мастера при работе обеспечивается особым материалом – полиформальдегидом.

Сама ручка может быть изготовлена из поликарбоната или полиэтилена, при этом поверхность покрыта слоем того самого полиформальдегида.

Он имеет интересные свойства, среди которых влаго- и износостойкость, высокая механическая прочность и устойчивость к агрессивным воздействиям нейтральных щелочей и растворителей.

Полиформальдегид – хороший диэлектрик, что позволяет его использовать в качестве покрытия рукоятки отверток.

Этот материал сохраняет свои свойства в температурных пределах от – 40 до +120 градусов Цельсия.

Его диэлектрические свойства практически не зависят от температуры.

Форма рукояти может быть в поперечном разрезе как полностью круглой, так и шестиугольной, пятиугольной, квадратной.

Иногда встречаются и треугольные варианты.

В принципе, при выборе необходимо ориентироваться не на конкретно форму, а на то, удобно ли инструмент лежит в руке.

Выбирайте инструменты для конкретных задач

Пожалуй, у каждого взрослого мужчины должны быть личные инструменты, с помощью которых он легко может устранить мелкие проблемы с бытовой техникой в доме. Обычно это классические наборы отверток самых популярных размеров, не более.

Если вы занимаетесь профессиональной деятельностью, скажем, электромонтажными работами, спектр необходимых приспособлений и материалов значительно расширяется. Здесь всё индивидуально и, идя в магазин за инструментами, нужно четко понимать с чем вам придется сталкиваться при их эксплуатации.

Выбирайте только качественные варианты, не гонитесь за дешевизной и китайскими подделками лучших изготовителей, поскольку такие устройства вряд ли прослужат вам верой и правдой долгие годы, но вызовут массу проблем при их использовании.

Лучшие отвертки ударного типа

Данный инвентарь идеально подходит для грубых и тяжёлых работ. Применяются такие отвёртки для демонтажа старых конструкций и соединений, в которых крепёжные узлы успели покрыться коррозией.

Основа инструмента оснащена прямым соединением с прочным бойком, по которому можно производить удар молотком для увеличения усилия на крепёжный элемент

Выбирая подобную отвёртку, стоит обращать внимание на прочность стержня и качество пятака

Jonnesway SL D70S5100 — инструмент прокручивается ключом

Лучшим вариантом среди ударных отвёрток является Jonnesway, которая выдерживает огромные нагрузки во время работы и имеет специальную граненую насадку, предназначенную для закручивания рожковым ключом. Наличие этого элемента значительно облегчает работу с инструментом.

Рабочая рукоять покрыта толстым резиновым слоем, который отличается широкими выступами.

Jonnesway SL D70S5100

Достоинства:

  • Удобная резиновая рукоятка;
  • Длинный стержень — 100 мм;
  • Довольно маленький вес (100 грамм), позволяющий легко перемещать инструмент;
  • Отвертка способна выдерживать огромные нагрузки во время работы;
  • Имеет длительный срок эксплуатации;
  • В редких случаях используется в качестве зубила;
  • Наличие насадок под рожковой ключ;
  • Износостойкий материал стержня.

Недостатки:

  • Высокая стоимость — 300 рублей;
  • Нет намагниченной насадки;
  • Не поменяется в электрической сфере;
  • Применяется только с плоскими саморезами.
