Схема автономного водоснабжения: основные элементы системы
Каким бы ни был источник автономного водоснабжения частного дома,
необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

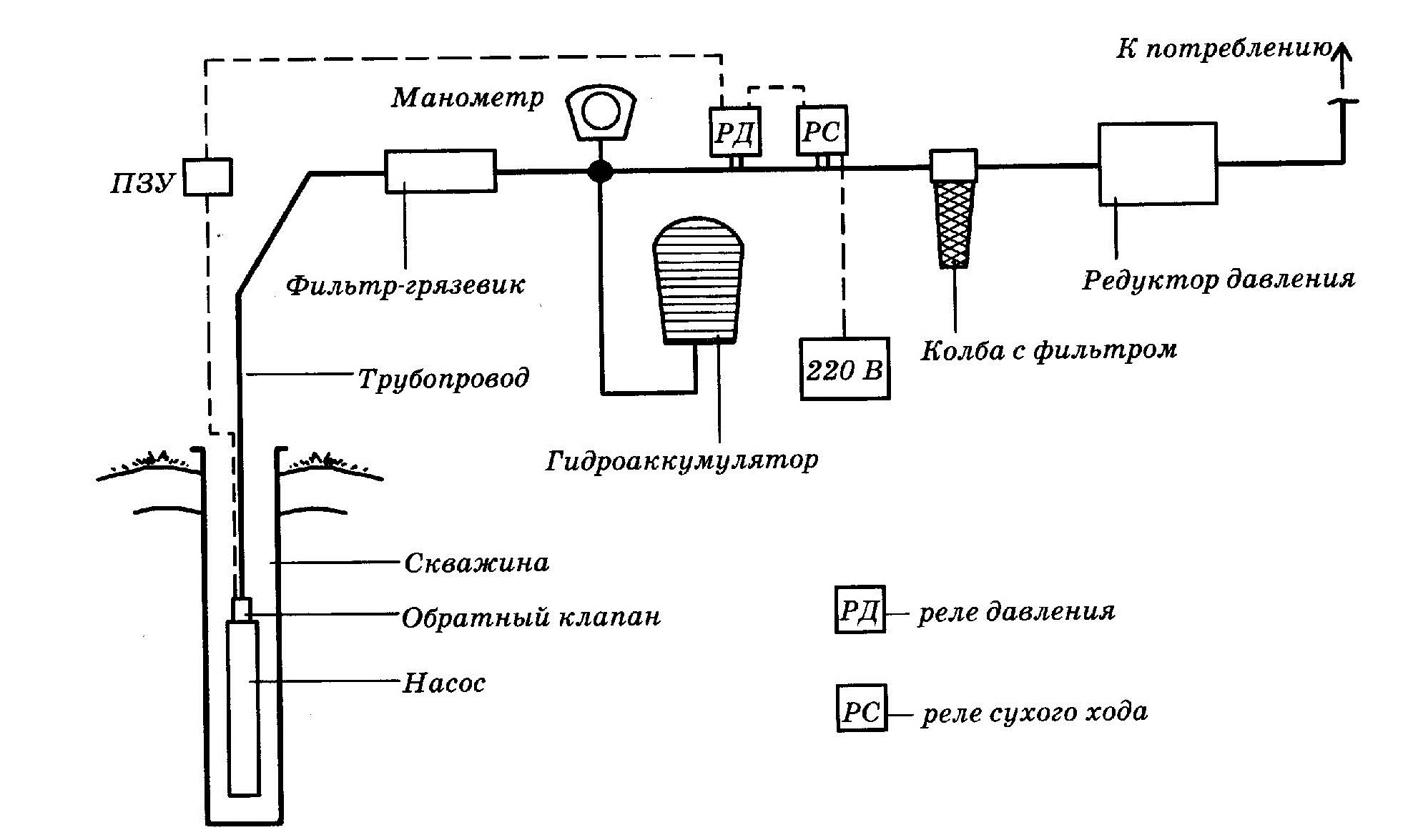

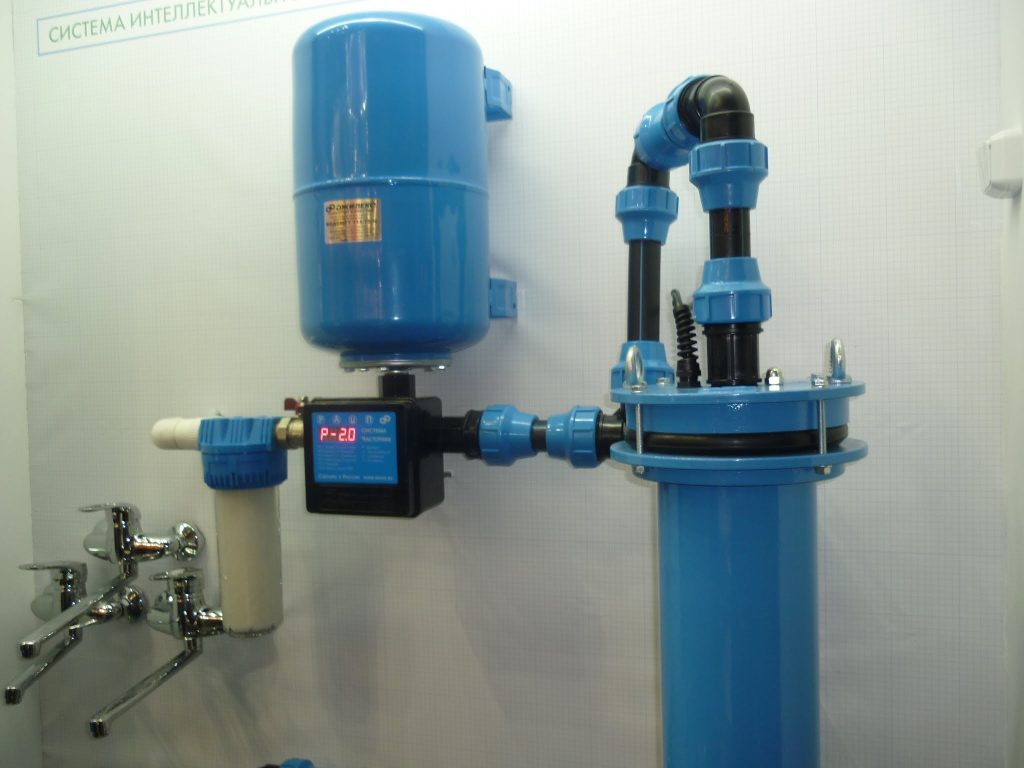

Схема водоснабжения частного дома включает следующие элементы.
- Скважина – источник воды.
- Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.
Автономная насосная станция или глубинный насос для забора воды из скважины.
Обратный клапан препятствует движению воды в обратном направлении.

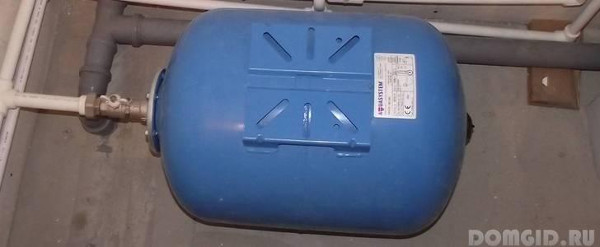

Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.
Водоочистные фильтры:
- фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
- фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.
Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.
Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.
Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.
Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.
ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.
Устройство водопроводной системы частного дома можно разделить на три блока:
- Система водозабора.
- Дворовая магистраль.
- Внутридомовой водопровод.
Монтаж трубопровода внутри дома (как развести трубы по разным помещениям)
Пошаговый алгоритм действий:
- прокладку труб начинайте от водопотребителей;
- фиксируйте трубы и узел потребления переходником — это позволит монтировать вентиль и перекрывать напор;
- прокладывайте трубы по направлению к коллектору. Избегайте их прохождения через перегородки и стены. Если других вариант разводки нет, помещайте их в специальные стаканы;
- укладывайте трубы на расстоянии 2-2,5 см от стены. Такая локация сделает их ремонт и монтаж более легким;
- при установке вентилей для слива воды, предусмотрите небольшой уклон к стороне кранов;
- фиксируйте трубы к стенам с помощью клипс, которые расставляют через каждые 1,5 метра на ровных участках и в точках угловых стыковок;
- чтобы соединить трубы под углами, воспользуйтесь фитингами или тройниками;
- при совмещении труб с коллектором проложите запорную арматуру — она необходима, если возникнут поломки системы или отключат воду.
Варианты разводки воды в частном доме
Схемы разводки отличаются порядком подключения. Но каждый вариант обладает своими отличиями. Перед монтажом трубопровода из скважины потребуется ознакомиться со всеми разновидностями.
Виды схем разводки:
- Последовательная;
- Параллельная;
- Параллельно-последовательная;
- Последовательно-параллельная.
Первый вариант подразумевает одну точку подключения к напорному водоводу. Так каждая точка получает воду из предыдущей. Так точки потребления зависимо от своих «коллег». Это негативно сказывается на расходе воды и ее температуре, ведь жидкость смешивается.
Параллельное подключение гарантирует равный забор воды с каждой точки. Но придется оборудовать отдельный отвод к каждой точке, что увеличит расход материалов. Зато такая разводка труб достаточно комфортная и горячая вода не становиться теплой.
Параллельно-последовательное подключение подразумевает разделение точек по группам. Также можно устроить несколько небольших труб для которых выполняется последовательное подключение. Так материала используется меньше, а расход воды одинаковый.
Правила установки нового насоса
Перед установкой насоса в скважину своими руками необходимо подготовить обсадную трубу.
- Обрежьте верхнюю часть обсадной трубы с помощью болгарки. Труба должна выступать над поверхностью земли около 20 см.
Оденьте на обсадную трубу нижнюю часть оголовка, после чего набейте на нее уплотнительное кольцо.
Далее, необходимо подготовить сам агрегат. Проверьте насос на работоспособность, опустив его в емкость с водой.
Затем подсоедините к агрегату трос. Он нужен для того, чтобы опустить устройство в скважину или, при необходимости, достать насос из нее. Обычно используют трос из нержавеющей стали или покрытый пластиком. Также в качестве страховочного троса, можно использовать капроновый шнур. Прочность троса на разрыв должна превышать массу оборудования как минимум в 5 раз. Трос продевается в специальные отверстия, расположенные в верхней части агрегата, после чего, петля фиксируется металлическими зажимами.
Подсоедините напорную трубу к аппарату с помощью фитинга.
Подвяжите к напорной трубе кабель питания и трос (без натяга) с помощью пластиковых хомутов. Далее, начинайте опускать агрегат в скважину, удерживая его за страховочный трос. Для этой операции понадобится помощь как минимум 1 человека.
Совет! Опускать аппарат следует медленно, следя, чтобы электрический кабель не натягивался и не провисал.
После погружения оборудования на необходимую глубину (рассчитывается заранее), на обсадную трубу следует одеть верхнюю часть оголовка, предварительно подсоединив к нему страховочный трос.
Подсоедините к электрическому кабелю, идущему от агрегата, конденсаторную коробку.
Включите агрегат и проверьте его работу в течение 30 мин. В самом начале пуска аппарата вода может быть мутной. Но через короткий промежуток времени она должна пойти чистой. Если при тестировании насоса неполадки не обнаружились, то можно продолжить монтаж агрегата.
Обрежьте напорную трубу, выходящую из оголовка скважины, до необходимых размеров (с небольшим запасом), оденьте на нее фитинг и соедините с системой наземного (подземного) трубопровода. Завершающим этапом установки аппарата является уплотнение силового кабеля в гермовводе.
На этом установка глубинного агрегата завершается. Далее, можно подсоединить к трубопроводу накопительную емкость или гидроаккумулятор с реле давления. В последнем случае у вас получится полноценная насосная станция, которая сможет бесперебойно обеспечивать подачу воды в систему водопровода частного домостроения.
Технология обустройства системы водоснабжения частного дома из скважины
Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:
- требуемый суточный объем потребления;
- место расположение скважины или колодца;
- точка входа трассы в здание;
- количество сантехнических приборов.
На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.
Последовательность обустройства домашнего водопровода:
- Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
- Установить кессон.
- Проложить трубопровод к фундаменту здания.
- Завести в здание.
Как провести воду из скважины в дом обустройство источника
Проведение воды из скважины в дом.
Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.
Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.
Магистраль для системы водоснабжения частного дома
Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.
Выбор и монтаж насосного оборудования для водоснабжения загородного дома
Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:
Монтаж насосного оборудования.
- Глубина колодца.
- Динамический и статический уровни.
- Диаметр выработки.
- . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
- Расстояние от фильтра на до самой высокой точки потребления.
При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.
Последовательность монтажа:
- На обсадную трубу установить фильтр грубой очистки.
- Всасывающий патрубок насоса снабжают .
- На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
- Заземляют устройство.
- Подключают магистраль и электропитание.
- В рабочую камеру механизма заливают воду.
- Запускают станцию и проверяют герметичность соединений.
Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.
Система водоснабжения из скважины
Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.
Монтаж кессона
Эта работа выполняется соблюдением некоторых правил и технологии:
Пример пластикового кессона для скважины
- Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
- После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
- Затем установите кессон.
- Обрежьте трубу, оставив над уровнем дна кессона 50 см.
- На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
- Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.
Делаем подключение насосной станции к скважине
Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.
Схема подключения насоса к скважине
Итак:
- Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины. Здесь также должен иметься краник, предназначенный для слива системы вниз.
- Установите в кессоне насос, подключите его к трубе скважины, затем подключите к насосу трубу, которая подведена к дому.
Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.
Делаем внутренний водопровод на даче
Элементы для проведения внутреннего водопровода на даче
Итак:
- Проведите трубу 32 мм к коллектору холодного водоснабжения.
- Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
- Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.
Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.
Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.
Водоснабжение частного дома с накопительным баком
Для любого двигателя режим «старт-стоп» считается экстремальным. У электродвигателя добавляются еще и высокие пусковые токи. Чтобы «сгладить» процессы используют накопительную емкость (гидроаккумулятор). Она уменьшит количество срабатываний погружного насоса, а следовательно увеличит срок эксплуатации. Кроме того, ее можно рассматривать как запас воды в случае с перебоями в электроэнергии.
Для такого бака есть несколько мест размещения.
Самый простой — на чердаке дома, откуда вода самотеком будет распределяться между потребителями.
Скважина с накопительной ёмкостью
Но у этого варианта есть недостатки:
- необходим более мощный погружной насос, чтобы обеспечить дополнительный подъем воды;
- система водоснабжения будет иметь невысокое давление, что влияет на полив участка.
Можно расположить емкость на одном уровне с горловиной скважины.
Нагрузка на основной насос уменьшится, но для распределения воды между точками потребления необходим еще один насос — поверхностный. Давление в системе водоснабжения будет постоянно высоким, но воспользоваться водой из бака при отсутствии электроэнергии нельзя.
Схема водоснабжения частного дома из колодца с гидроаккумулятором
Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.
Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:
- Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
- Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
- Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
- Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.
Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.
Сборка схемы водопровода из колодца
Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.
Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.
После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.
Система может комплектоваться фильтрами:
- грубой очистки (обязательно) – после ввода подающей магистрали в дом;
- тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
- углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).
Простая водонапорная башня
Обустраивая подачу воды на даче, можно воспользоваться водонапорной башней, которая подстрахует при неожиданном падении давления в городских трубах или отключении электричества.
Насосная станция не занимает много места
Для создания башни можно использовать еврокубы – устойчивые небольшие металлические резервуары вместительностью 1 куб. м или совмещенные бочки объемом 200-240 л (вариант для тех, кто ограничен в средствах).
Сечения труб можно взять дюймовые или полудюймовые, если водонапорная башня будет использоваться только для полива огорода.
Высчитывая высоту сооружения, нужно учитывать, что 1 метр высоты равен 15 метрам перемещения воды. К этому еще следует добавить высоту расположения кранов в доме и на всякий случай предусмотреть 15% про запас.
Этапы работы:
- «Ноги» башни следует заглубить в землю примерно на полтора метра, сделав под ними прочный столбчатый фундамент;
- Чтобы контролировать наполняемость емкости и не допустить перелива, следует установить специальный датчик контроля наполнения;
- Если башней планируете пользоваться часто или она нужна не только для полива растений — лучше установить автоматическое реле;
- Покрасить сооружение снаружи лучше всего в темный цвет, чтобы вода в емкости быстрее прогревалась.
Обеспечить загородный дом или дачу водой можно, обустроив автономный водопровод из скважины или колодца. Такую работу реально выполнить самостоятельно или позвать бригаду специально обученных людей.
Оборудование скважины насосной техникой
Типовая схема автономного водоснабжения из скважины
Как только источник для домика в деревне пробурен, обсадная труба установлена, самое время заняться монтажом водоснабжения из скважины. Для подачи жидкости в коттедж и все остальные вспомогательные помещения нужно использовать хороший насос. Его подбирают по таким параметрам источника:
- общая глубина;
- уровень зеркала воды в скважине;
- производительность источника;
- напор: суммарная протяженность вертикальных и горизонтальных участков трубопровода от точки забора воды к самой дальней сантехнической технике;
- мощность — снизить расход электроэнергии поможет частотный преобразователь.
Используют для питьевых скважин один из видов насосов:
- Поверхностный. Подает воду с глубины до 8-9 метров. Идеально подходит для источников, которые еще называют абиссинскими. Их бурят на верховодку. Но у такого сооружения нет большого дебита. Чаще производительность составляет около 0,3 м3/час.
- Погружной глубинный. Качает воду с различного уровня источника от 20 до 150 м. Имеет вид цилиндра, который помещают в обсадную колонну. Цена погружного агрегата всегда выше, чем поверхностного.
Дополнительно насосное оборудование рекомендуется укомплектовать гидроаккумулятором. Накопительный мембранный бак поддерживает в системе стабильное давление, исключает наличие воздуха в ней. При аварийном отключении электроэнергии на участке семья имеет запас воды на 1-3 часа в зависимости от объема гидроаккумулятора. Оптимальный объем бака — 50-150 литров для 3-4 проживающих в доме. Подробная схема водоснабжения частного дома от скважины с гидроаккумулятором:
- погружной глубинный насос;
- скважинный адаптер (приспособление выглядит, как ласточкин хвост);
- гидроаккумулятор;
- обратный клапан;
- трубопровод от бака к дому.
Все элементы собирают последовательно в одну систему, с использованием качественного герметика.
Установка помпы
Схема правильного расположения погружного насоса в скважине
Погружной глубинный насос монтируют таким образом:
- К выходному патрубку при помощи штуцера крепят водоподающую трубу. Ее длина должна достигать точки расположения скважинного адаптера.
- Параллельно на земле прокладывают электрический кабель насоса и страховочный трос. Желательно брать не стальной, а крепкий нейлоновый.
- Все три элемента (трос, труба, кабель) стягивают хомутами с шагом 1 м. Стоит избегать сильного натяжения или провисания каждого из составляющих крепежа.
- В обсадной колонне ниже уровня промерзания грунта делают техническое отверстие под вывод скважинного адаптера. Его заднюю часть стыкуют с водозаборным шлангом и вставляют в разъем. С наружной стороны обсадной колонны первую часть адаптера соединяют с передней и хорошо стягивают.
- К элементу подключают отрез трубы, который будет вести к гидроаккумулятору.
Монтаж гидробака
Наглядная схема подключения насоса и гидроаккумулятора
Накопительный резервуар ставят в кессоне, соединяя его с подающей воду трубой. На входе в бак и на выходе нужно поставить по одному обратному клапану. Их подключение предотвращает отток воды из системы.
Пошаговый принцип работы накопителя прост:
- При наполнении камеры резервуара мембранная перегородка приводит к изменению давления (его повышению).
- В этот момент насос срабатывает на выключение.
- Как только в доме открываются краны, жидкость покидает накопитель, и давление в нем падает.
- При снижении показателя атмосфер насос снова включается, пополняя запасы воды в баке.
Чтобы циклы включения/выключения нагнетательного оборудования были нормальными, регулируют показатели рабочего давления. Для этого самодельную станцию нужно доукомплектовать манометром с датчиком и реле. Нижний предел давления — 1,5 атм. Верхний — 3,5.
На выходе от гидробака тянут трубопровод от кессона к дому.
Обустройство кессона
Обустройство кессона позволяет без проблемно выполнять работы по обслуживанию скважины и защитить источник водоснабжения от проникновения грунтовых вод. Обустраивая кессон для скважины своими руками, необходимо предусмотреть возможность спуска для проведения профилактических и ремонтных мероприятий.
Самостоятельное изготовление кессона для решения задачи, как завести воду в дом из скважины, можно осуществить с использованием кирпича или бетонного раствора, выложив или залив основание конструкции. Не исключается возможность использования специальных пластиковых колец, с обязательной засыпкой дна песком и щебнем и последующей заливкой бетоном.
Перед тем, как завести воду со скважины в дом, в обязательном порядке выполняются гидроизоляционные работы снаружи кессона с использованием горячей битумной мастики и рулонных гидроизоляционных материалов. Также нужно продумать крышку для кессона, она должна полностью соответствовать параметрам конструкции. Необходимым условием является наличие отверстия в стенке кессона для соединения с наружным водопроводом.
Устройство водопровода из источника под домом
Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.
Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.
Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.
Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.
Последовательное соединение водозаборных точек
Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.
Параллельное соединение водозаборных точек
Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.
Система водоподготовки
Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс
Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.
- фильтр тонкой очистки от механических примесей;
- умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
- очищение от ионов железа;
- хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
- снижение кислотности.
В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.
Материалы и инструменты для проведения трубопровода
Основным элементом системы подвода воды в дом из скважины являются трубы.
Металлопластиковые трубы можно назвать самым экономичным вариантом. Они представляют собой два слоя полиэтилена, между которыми уложена алюминиевая прослойка. Благодаря гладкой внутренней поверхности, при подаче воды из скважины в дом на трубах не скапливается ржавчины и всевозможные соли. Наружный слой полиэтилена защищает алюминий от солнечного излучения, что способствует минимальному образованию конденсата. Недостатком металлопластиковых труб можно назвать плохую устойчивость к сильному нагреванию, при температуре 95 С изделия могут деформироваться.
Водопровод из медных труб отличается высокими качественными характеристиками, но стоит достаточно дорого, что не всегда рационально для простой схемы подключения воды в частный дом из скважины. Из преимущественных моментов можно выделить устойчивость к коррозии, агрессивной среду и ультрафиолетовым лучам. Материал можно эксплуатировать в достаточно широком температурном диапазоне, не переживая за его деформацию.
Стальные трубы для подводки воды в дом из скважины также характеризуются высокой прочностью, надежностью и долговечностью. Однако при постоянном контакте с влажной средой на поверхности может образоваться ржавчина. Кроме того для соединения стальных труб необходимо использование сварочного оборудования и наличие определенных навыков и знаний.
В случае установки коллекторной группы требуется большое количество труб. Конечная стоимость водопроводной системы зависит от материала, из которого изготовлены трубы.
Что касается инструментов для проведения водопровода от скважины в дом своими руками, то здесь также во внимание принимается материал для изготовления труб. Стальные и медные трубы требуют наличия льняной подмотки, гаечного, газового и разводного ключа, переходников, муфт, заглушек и сгонов
Для сборки металлопластикового водопровода нужно приготовить FUM-ленту, различные фитинги, гаечный, газовый и разводной ключ. Монтаж полипропиленового водопровода выполняется с помощью паяльника с разными насадками.
Монтаж трубопровода внутри помещения
- Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
- При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
- Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
- Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
- Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
- После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
- После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.
Монтаж системы водоснабжения из скважины
Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.
Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.
С погружным насосом
При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.
Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.
При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.
Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце
Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.
Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.
Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.
Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме
С поверхностной насосной станцией
При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.
Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.
Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.
Рис. 10 Насосные станции дома и в кессоне
Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.
